Схема предохранителей тойота карина улыбка ст190

Большинство цепей питания электрооборудования японского седана и универсала защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Схемы предохранителей подходят для автомобилей Тойота Карина Е (T190) 6-го поколения 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска с бензиновыми и дизельными двигателями.

В салоне

Расположение компонентов. 1 — блок вверху центральной консоли 2 — блок в торце приборной панели.

Расшифровка предохранителей в блоках салона
Общий вид торцевой платы.
Схемы.
№	Описание	Ток, А
a	Цепь вывода AM1 замка зажигания (выводы АСС, IG1,ST1)	40
b	POWER (стеклоподъемники, люк и центральный замок)	30
c	DEF (обогреватель заднего стекла)	30
1	стоп-сигналы	15
2	габариты	10
3	—
4	ECU-IG (электроника трансмиссии. АБС, замок системы управления (АКПП)	15
5	стеклоочистители	20
6	ST система запуска	7,5
7	IGN зажигание	7,5
8	CIG&RAD (предохранитель прикуривателя карина,магнитола, часы, антенна)	15
9	сигналы поворота	10
10	ECU-B (ABC. электропитание центрального замка)	15
11	освещение приборов, освещение перчаточного ящика	7.5
12	обогреватель заднего стекла	30
13	GAUGE приборы	10
14	SEAT HTR (подогреватель сидений)	20
15	MIR HTR (обогреватель зеркал)	10
16	FUEL HTR (подогреватель топлива)	20
17	FR DEF L/UP (повышение частоты вращения холостого хода при включении обогревателя ветрового стекла)	15
18	RR DEF L/UP (повышение частоты вращения холостого хода при включении обогревателя заднего стекла)	7.5
19	FR FOG (противотуманные фары)	15

В моторном отсеке

Расположение компонентов. 3 — основной монтажный блок. 4 — блок реле №4, 5 • блок реле и предохранителей №.5

Фото — пример исполнения главного блока.

автомобили 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска.

Блок предохранителей в моторном отсеке тойота карина е.

Расположение блоков под капотом.

3 — блок предохранителей и реле №2

5 — блок предохранителей и реле №7

Схема расположения предохранителей и реле в блоке.

Предохранители
а	HTR (отопитель)	50A
b	MAIN (главная плавкая вставка)	40A
с	CDS (вентилятор конден- сатора)	30A
d	RDI (вентилятор радиа­тора кондиционера)	30A
1	HEAD RH* (правая фара)	15A
2	HEAD LH* (левая фара)	15A
3	EFI (система впрыска)	15A
4	запасной
5	запасной
6	HAZARD (аварийная сиг­нализаций	15A
7	HORN (звуковой сигнал)	10A
8	—
Реле
А	STARTER
В	HEATER
С	EFI MAIN
D	ENGINE MAIN
Е	HEAD
F	HORN
G	FAN №1

Другой тип блока предохранителей под капотом.

Предохранители
a	CDS (вентилятор конден- сатора)	30A
b	RDI (вентилятор радиа­тора кондиционера)	30A
c	MAIN (главная плавкая вставка)	40A
d	HTR (отопитель)	50A
1
2	HEAD LH’ (левая фара)	15A
3	HORN (звуковой сигнал)	10A
4
5	HEAD RH* (правая фара)	15A
6	HAZARD (аварийная сиг­нализация)	15A
Реле
A	ENGINE MAIN
В	FAN №1
C	HEAD
D	STARTER
E	HORN
F	HEATER

*на некоторых модификациях возможны отдельные предохранители фар ближнего и дальнего света, расположенные в блоке предохранителей №7.

Реле
A	A/C FAN №2
В	A/C FAN №3
C	A/C MG CLT

Блок предохранителей в салоне toyota carina e.

1 — блок предохранителей №3

2 — блок предохранителей №1

Блок предохранителей №1 где какие предохранители.

Общая схема расположения монтажных и электронных блоков в салоне Toyota Land Cruiser 100

Расположение блоков в салоне автомобиля выпуска 2003-2007

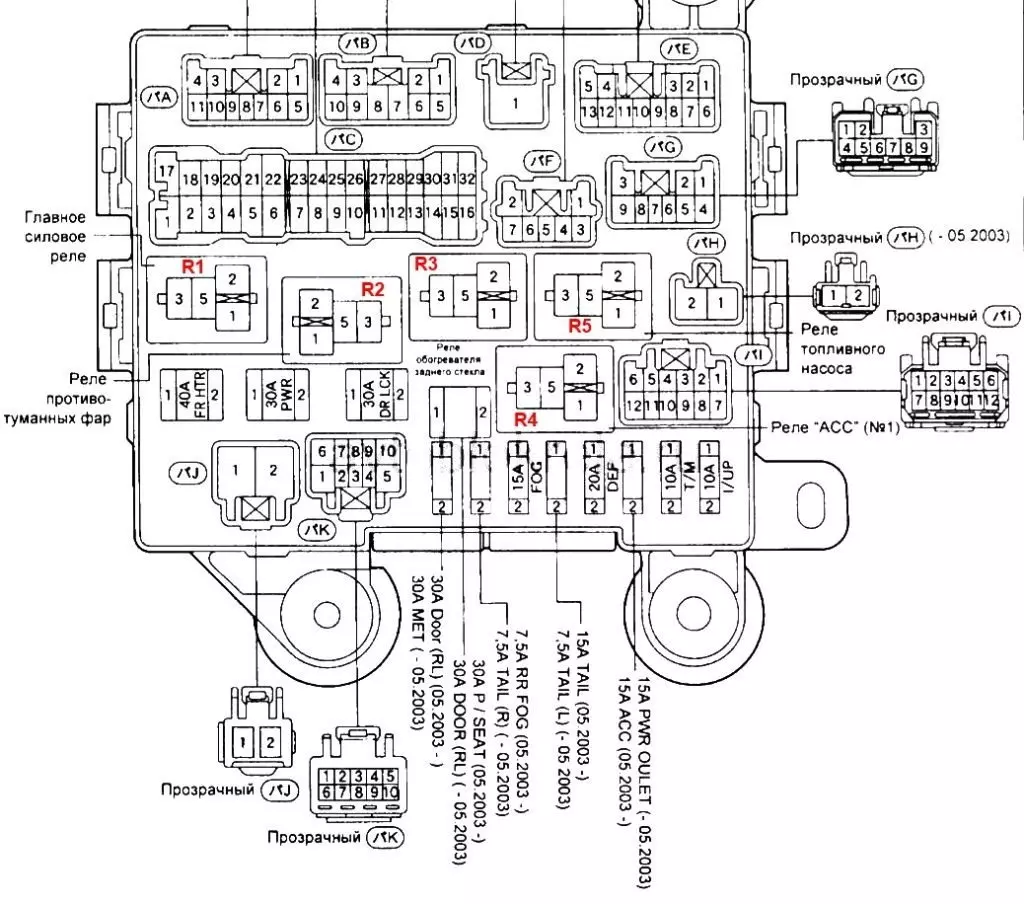

Примем, что все номера на схеме соответствуют номерам монтажных блоков

1. ’98-’02: Реле указателей поворота
2. ’98-’02: Блок предохранителей’02-’07: Блок предохранителей / Блок кузовной электроники
3. ’98-’02: Блок управления ABS
4. Блок управления регулировками положения рулевой колонки
5. Компьютер транспондера ключа
6. ’98-’02: Блок управления блокировкой дверей
7. ’98-’02: Блок Electronic Toll Collection
8. ’98-’02: Блок управления подвеской
9. Усилитель транспондера ключа
10. ’98-’02: Блок управления панелью инструментов
11. Блок управления противоугонной системой
12. Реле автоматической антенны
13. Блок управления двигателем и коробкой передач
14. Реле блокировки межосевого дифференциала
15. ’98-’02:   Блок управления блокировкой переднего и заднего дифференциала      или   Блок управления блокировкой заднего дифференциала
16. ’98-’02: Блок управления круиз-контролем
17. ’98-’02: Распределительный блок (Реле MTR)’02-’07: Блок предохранителей
18. ’98-’02: Блок управления вспомогательным подогревателем
19. ’98-’02: Центральный блок управления
20. ’98-’02: Датчик замедления
21. Центральный блок подушек безопасности
22. ’98-’02: Реле активной системы управления высотой расположения кузова (AHC)
23. ’98-’02: RHD: Таймер подогрева
24. ’02-’07: Блок управления кондиционером (при наличии навигации)
25. ’02-’07: Распределительный блок
26. ’02-’07: Распределительный блок
27. ’02-’07: Распределительный блок
28. ’02-’07: Распределительный блок
29. ’02-’07: Блок сетевого шлюза
30. ’02-’07: Блок управления блокировкой селектора коробки передач
31. ’02-’07: Блок управления кондиционером (без навигации)
32. ’02-’07: Блок управления ABS & BA & TRAC & VSC

Блок под капотом

Под капотом авто находятся 2 блока с предохранителями. Основной монтажный блок с предохранителями и реле расположен рядом с передней правой стойкой амортизатора, под защитной крышкой отсека монтажного блока.

Для доступа необходимо:

1. Выкрутить винты-фиксаторы крепления крышки отсека монтажного блока (их должно быть 5)
2. Надавите на середину (сердечник) отдельного фиксатора и достаньте его из паза/отверстия.
3. Далее небольшим усилием отсоедините фиксатор резинового уплотнителя воздухопритока от крышки отсека монтажного блока.
4. После этого можно снять защитную крышку самого блока с предохранителями и реле нажав на фиксатор в торце блока.

Фото блока предохранителей и реле под капотом Чери Тигго Т11 и Т11 ФЛСхема блока предохранителей и реле под капотом Chery Tiggo T11 и T11 FL

№ на схеме	Номинал пред-ля	Защищаемая цепь
F1	10 А	Ближний свет — левая фара
F2	10 А	Ближний свет — правая фара
F3	15 А	Бензонасос (топливный насос) — для автомобилей с двигателем 1.6 л. и 2.0 л.; Запасной предохранитель (для автомобилей с двигателем 1.8 л.)
F4	10 А	Дальний свет — левая фара
F5	30 А	Вентилятор печки (салонный вентилятор)
F6	10 А	Дальний свет — правая фара
F7	30 А	Низкая скорость дополнительного вентилятора радиатора и кондиционера №2
F8	30 А	Низкая скорость дополнительного вентилятора радиатора и кондиционера №2
F9	30 А	Т11: Запасной пред-ль;Т11 FL: Главный соединительный предохранитель (для автомобилей с двигателем 1.6L и 2.0L); Предохранитель насоса TCU (для авто- мобилей с двигателем 1.8L)
F10	30 А	Запасной пред-ль
F11	30 А	Т11: Запасной предохранитель;Т11 FL: Стартер
F12	30 А	Т11: Стартер (контакты реле);Т11 FL: Предохранитель основного реле
F13	60 А	Блок управления замками дверей и сигнализацией (предохранитель ISU)
F14	10 А	Фонарь заднего хода
F15	10 А (15 А некоторые модели)	Т11: Блок зажигания;Т11 FL: Запасной предохранитель (для автомобилей с двигателем 1.6 л. и 2.0 л.), пред-ль цепи питания TCU (для автомобилей с двигателем 1.8 л.)
F16	5 А	Генератор
F17	10 А	Габариты — правая сторона автомобиля
F18	15 А	Т11: Противотуманные фары (передние птф);Т11 FL: Запасной предохранитель
F19	10 А	Переключение обмоток вентилятора радиатора (сис-ма охлаждения двигателя) и кондиционера (реле №1,2,3)
F20	10 А	Габариты — левая сторона автомобиля
F21	10 А	Т11: Задние противотуманные фары (птф); Т11 FL: Запасной предохранитель
F22	10 А	Т11: Запасной пред-ль; Т11 FL: Система управления двигателем
F23	10 А	Стоп-сигналы
F24	5 А	Т11: Обмотка реле стартера;Т11 FL: Обмотка главного реле
F25	10 А	Т11: Муфта компрессора кондиционера (Кондиционер A/C);Т11 FL: Датчик кислорода
F26	10 А	Т11: Контроллер ABS (АБС);Т11 FL: Катушки зажигания
F27	10 А	Блок управления двигателем (ЭБУ) (ECU)

Реле

№ на схеме	Защищаемая цепь
К1	Реле вентилятора печки (салонная вентиляция)
К2	Реле Бензонасоса (топливного насоса) для автомобилей с двигателем 1.6 л. и 2.0 л); Запасное реле (для автомобилей с двигателем 1.8 л)
К3	Реле низкой скорости дополнительного вентилятора радиатора (№3)
К4	Т11: Реле стартера Т11 FL: Главное реле
К5	Реле ближнего света фар
К6	Реле дальнего света фар
К7	Реле высокой скорости основного вентилятора радиатора (№2)
К8	Запасное реле (для автомобилей с двигателем 1.6 л. и 2.0 л.); Реле насоса TCU (для автомобилей с двигателем 1.8 л.)
К9	Т11: Реле передних противотуманных фар (передних птф);Т11 FL: Запасное реле
К10	Т11: Реле задних противотуманных фонарей (задних птф);Т11 FL: Запасное реле
К11	Реле переключения вентилятора радиатора (№1)
К12	Т11: Реле увеличения скорости моторов сист-мы охлаждения двигателя (радиатора);Т11 FL: Реле стартера
К13	Запасное реле

Блок силовых предохранителей на АКБ

Второй блок с предохранителями в моторном отеке расположен непосредственно на клемме «+» аккумулятора, это блок силовых предохранителей (обычно защищены красным и черным пластиковыми чехлами/кожухами).

Схема предохранителей на АКБ Чери Тигго

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	80 А	На передний отсек электрораспределительного блока, клемма E
2	60 А	На передний отсек электрораспределительного блока, клемма D
3	Т11: 30 А (FL: 40 А)	Модуль ABS (АБС) (обеспечение питания, привод)
4	30 А	Модуль ABS (АБС) (обеспечение питания, клапан)
5	100 А	Электрораспределительный блок панели приборов (обеспечение питания), клемма C

Видео по теме

В данном видео наглядно показано, где находятся реле ближнего света фар и бензонасоса.

Надеемся наш материал с распиновкой предохранителей и реле оказался для вас полезным, вопросы и комментарии оставляйте ниже!

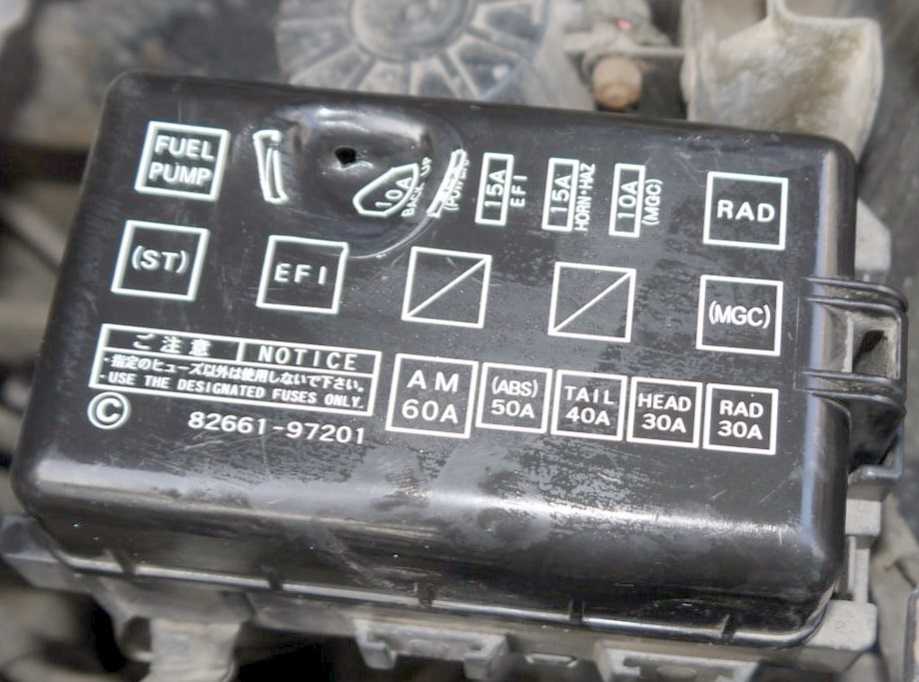

Блок под капотом

Под капотом блок предохранителей и реле находится рядом с аккумулятором.

p, blockquote 18,0,0,0,0 —>

1	20A HTR — Реле отопителя
2	10A BACK UP — Блок управления двигателем, лампы заднего хода
3	—
4	15A EFI — Главное реле, реле топливного насоса
5	15A HORN-HAZ — Звуковой сигнал, аварийная сигнализация
6	10A MGC — Реле муфты компрессора кондиционера
7	60A AM — Замок зажигания, реле стартера
8	50A ABS — Реле ABS
9	40A TAIL — Габаритный свет
10	30A HEAD — Переключатель освещения
11	—
Реле
R1	Топливный насос
R2	Стартер (автоматическая коробка передач)
R3	Блок управления двигателем
R4	Отопитель
R5	—
R6	Муфта компрессора кондиционера
R7	Вентилятор системы охлаждения

p, blockquote 19,0,0,0,0 —> p, blockquote 20,0,0,0,1 —>

Блок в салоне

Он находится под панелью приборов.

Пример схемы с крышки блока

p, blockquote 10,1,0,0,0 —>

1	10A FOG — Противотуманный свет
2	10A TAIL — Габаритный свет, подсветка комбинации приборов, подсветка блока отопителя, предупреждающий зуммер, реле аварийной сигнализации (указатели поворота)
3	15A DEFOG — Обогрев заднего стекла, стеклоподъемники
4	30A POWER — Стеклоподъемники
5	10A GAUGE/ BACK — Комбинация приборов, лампы заднего хода, предупреждающий зуммер, реле аварийной сигнализации (указатели поворота)
6	10A ENGINE — Катушка зажигания, диагностический разъем, подушки безопасности
7	10A SPARE — Запасной предохранитель
8	15A SPARE — Запасной предохранитель
9	—
10	20A WIPER/ TURN — Стеклоочиститель лобового стекла, выключатель аварийной сигнализации, выключатель заднего стеклоочистителя, задний стеклоочиститель
11	25A HEATER — Отопитель
12	15A ACC — Прикуриватель, радио, зеркала с электроприводом, вспомогательное оборудование
13	10A H/L LH — Левая фара
14	10A H/L RH — Правая фара
15	10A STOP — Лампы стоп-сигнала, освещение салона
16	10A ECU IG — Главное реле, блок управления EPS
17	10A AIR BAG — Подушки безопасности, замок зажигания (IG2)
18	15A DOORLOCK — Реле центрального замка
19	—

Блоки под капотом

В моторном отсеке возможно расположение несколько блоков с предохранителями и реле.

Общая схема расположения блоков

Обозначение

p, blockquote 12,0,0,0,0 —>

• 3 — основной блок реле и предохранителей
• 4 — блок реле
• 5 — дополнительный блок реле и предохранителей

Основной блок

Возможно несколько вариантов его исполнения.

Вариант 1

p, blockquote 18,0,0,0,0 —>

Предохранители
а	50A HTR (отопитель)
b	40A MAIN (главная плавкая вставка)
с	30A CDS (вентилятор конденсатора)
d	30A RDI (вентилятор радиа­тора кондиционера)
e	100A ALT (зарядка)
f	50А ABS (АБС)
1	15A HEAD RH* (правая фара)
2	15A HEAD LH* (левая фара)
3	15A EFI (система впрыска)
4	запасной
5	запасной
6	15A HAZARD (аварийная сиг­нализаций)
7	10A HORN (звуковой сигнал)
8	—
9	7,5A ALT SENCING (зарядка)
10	20А DOME (электро привод и освещение салона)
11	30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 )
Реле
А	STARTER — Стартер
В	HEATER — Отопитель
С	EFI MAIN — Система впрыска
D	ENGINE MAIN — Главное реле
Е	HEAD — Фары
F	HORN — Сигнал
G	FAN №1 — Вентилятор радиатора

Вариант 2

Расшифровка

p, blockquote 21,0,0,0,0 —>

a	CDS (вентилятор конденсатора)
b	RDI (вентилятор радиатора кондиционера)
c	MAIN (главная плавкая вставка)
d	HTR (отопитель)
e	100A ALT (зарядка)
f	50А ABS (АБС)
1
2	HEAD LH (левая фара)
3	HORN (звуковой сигнал)
4
5	HEAD RH* (правая фара)
6	HAZARD (аварийная сиг­нализация)
7	7,5A ALT SENCING (зарядка)
8	20А DOME (электро привод и освещение салона)
9	30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 )
Реле
A	ENGINE MAIN — Главное реле
В	FAN №1 — Вентилятор радиатора
C	HEAD — Фары
D	STARTER — Стартер
E	HORN — Звуковой сигнал
F	HEATER — Отопитель

Блок реле

p, blockquote 24,0,0,0,0 —>

• A — A/C FAN №2 — Реле вентилятора радиатора
• B — A/C FAN №3 — Реле вентилятора радиатора
• C — A/C MG CLT — Муфта кондиционера

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

На этом всё. Если Вам есть что добавить — пишите в комментарии.

Источник

Диагностика состояния предохранителей

Определить неисправность можно лишь при непосредственном осмотре предохранителей. На неисправность укажут явные дефекты деталей, похожие на разрыв соединения. Если их нет, но элемент все же вызывает подозрения, то его лучше всего заменить.

Рекомендации от производителя Toyota Corona/Caldina

Перед переходом к процессу снятия и установки новых деталей, следует усвоить следующие советы от специалистов:

для замены предохранителей, рассчитанных на малые токи, нужно воспользоваться специальным инструментом – съемником типа «пинцет»; стоит следить за тем, чтобы новая деталь полностью соответствовала бывшей в употреблении, чтобы избежать серьезных повреждений и даже пожара; перед тем, как решать проблему с плавкими предохранителями, следует обратить внимание на плавкие вставки, которые также могут быть причиной неисправности. Для того чтобы оперативно проводить замену стоит перестраховаться. Купив набор запасных предохранителей, можно быстро купировать неисправность прямо на месте и продолжить путь

Купив набор запасных предохранителей, можно быстро купировать неисправность прямо на месте и продолжить путь

Для того чтобы оперативно проводить замену стоит перестраховаться. Купив набор запасных предохранителей, можно быстро купировать неисправность прямо на месте и продолжить путь.

Предохранители и реле Daihatsu Sirion 1998-2005

Рассмотрены автомобили Daihatsu Sirion (M1) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Блок предохранителей в салоне.

Находится под панелью приборов, снизу, для доступа к предохранителям необходимо снять крышку блока.

схема расположения предохранителей в блоке.

предохранитель прикуривателя находится под номером 12 (15А).

Номер	Номинал	Назначение
1	15А	Противотуманные фары
2	10А	Задние фонари
3	15А	Обогрев заднего ветрового стекла
4	30А	Электропривод стеклоподъемников
5	10А	Панель приборов
6	10А	Управление двигателем
7	10А	Запасной предохранитель
8	15А	Запасной предохранитель
9	—
10	15А	Система стеклоочистителей
11	20А	воздуходувка, печка
12	15А	Прикуриватель, часы, магнитола, обогрев зеркал
13	10А	Левая фара
14	10А	Правая фара
15	10А	Стоп-сигналы
16	10А	Блок управления двигателем
17	10А	Подушка безопасности
18	15А	Центральный замок
19	—

Блок предохранителей и реле в моторном отсеке Daihatsu Sirion.

схема расположения предохранителей и реле в блоке.

Блоки предохранителей

В Королле 120 пять предохранительных блоков. Три из них установлены в моторном отделении, а остальные в салоне. Подробное расположение блоков предохранителей на Toyota Corolla 120 кузов, с указанием защищаемой электрической цепи, описано далее.

Первый блок

Его установка производится в моторном отделении, в верхнем углу с правой стороны. Блок защищен от воздействия воды и пыли пластиковым корпусом. Он состоит из электропредохранителей и управляющих реле. На защитном кожухе имеется электросхема с указанием элементов цепи.

Предохранители Тойота Королла Е120 рассматриваемого блока соответствуют следующей нумерации, расшифровке и номинальной величине тока:

Управляющие реле предназначены для включения следующего электрооборудования: A – электрический усилитель руля; B – электромагнит муфты компрессора; C – сигнал; D – система подачи топлива; E, F – электровентилятор радиатора.

• a – электрический усилитель руля (50А);
• b – фары (40А);
• c – система регулирования работы мотора (50А);
• d – зарядная система и обогрев заднего стекла (100А);
• e – омыватель передних фар (30А);
• f – электровентиляторы охлаждения конденсатора, радиатора (30А);
• g, h – ABS (VSC) №1, 2 (соответственно 30 и 40А).

Второй блок

Предохранители Corolla Е120 рассматриваемого блока монтируются в салонном пространстве. Он изготовлен в форме откидного бардачка и установлен под рулевой рейкой со стороны водительской двери.

В блоке задействованы следующие номиналы плавких элементов для защиты определенных участков электрической цепи:

Третий блок

Чтобы понять, где находится третий блок электропредохранителей, понадобится открыть капот и осмотреть область его запирающего механизма. Заводом изготовителем предусматривается расположение блока вблизи радиатора охлаждения. В нем используется три реле, в кузове Toyota Corolla Е120, для осуществления работы вентилятора радиатора.

Четвертый блок

Использование в Toyota Corolla e120 четвертого блока предохранителей предусмотрено при наличии системы ABS. Схема блока состоит из защитного элемента ABS (VSC) с номиналом 7.5 А, двух релейных устройств для электрического насоса и клапанов АБС.

Пятый блок

Устанавливается в салонном пространстве машины, конкретно в приборной панели со стороны переднего пассажира. Для осмотра блока понадобится демонтировать воздуховод.

Рассматриваемый блок электропредохранителей Тойота Королла 120 состоит из следующих реле: A – системы регулирования частоты вращения холостого хода; B – противотуманных фар; C – для подсоединения добавочной нагрузки; D – отопительной системы.

Отчёт: Реле и Предохранители на Daihatsu Storia/Duet/Sirion (Lady_Datsu)

Начнем с того,где же искать блок предохранителей

Блок стоит в торпеде под рулем немного левей повернутым на 90 градусов против часовой стрелки по сравнению с изображением на схеме, если смотреть по ходу. Доступ плохой,фонарь обязателен

фото блока и самих предохранителей

1 — противотуманный фонарь 2 — задний свет 3 — обогреватель заднего стекла 4 — стеклоподъемники 5 — индикация и фонарь заднего хода 6 — двигатель 7,8 — резервные 9 — дворники и указатели поворотов 10 — обогрев 11 — принадлежности (часы, регулировка зеркал и т.п.) 12 — фара левая 13 — фара правая 14 — стоп-сигнал 15 — зажигание (?), приборы на панели 16 — подушки безопасности 17 — фиксаторы дверей

фото блока и реле

вообще на оборы печки влияет не реле а реастат, должен находится в корпусе печки не далеко от моторчика

вообще на оборы печки влияет не реле а реастат, должен находится в корпусе печки не далеко от моторчика

Ну да, назвал неправильно. И не реостат там а сопротивления, спиральки, вот точно бы знать где стоит.

Ну, судя по таблицам, если работает аварийка, то предохранитель в порядке (под капотом, 15А). Возможно поврежден гибкий шлейф в руле. Может и сам сигнал. Я бы начал с предохранителя, потом померить напряжение на самом сигнале, потом шлейф.

Всем привет. не работает габаритные огни и подсветка приборов на Daihatsu Storia 1999г. (по первому посту) в салоне предохранитель сгорает №2 TAIL при включении габарит, но в первом пом посту написанно же что это задний свет. что может быть?

Не совсем понятно что-то. У тебя сгорает предохранитель №2 в салоне при включении габаритов? Значит надо рыть проводку. А так за габариты и подсветку отвечает предохранитель под капотом.

Всем привет. не работает габаритные огни и подсветка приборов на Daihatsu Storia 1999г. (по первому посту) в салоне предохранитель сгорает №2 TAIL при включении габарит, но в первом пом посту написанно же что это задний свет. что может быть?

Tail — это не задний свет. Это к надмозгам про «задний свет». Еще это слово мижно перевести как «хвост» — и тоже неправильно. На этом предохранителе висят как минимум вся подсветка приборной панели (как комбинация приборов, так и вентиляторы-кондиционеры-печки). Ну, и габариты тоже висят — точнее можно сказать только по схеме.

Если менялась какая-либо из лампочек — смотрите, правильно ли она вставлена.

p.s. наиболее близким по смыслу будут переводы «следить/выслеживать» или «шлейф» — шлейф в том смысле, что по кругу всего авто идет.

Tail — это не задний свет. Это к надмозгам про «задний свет». Еще это слово мижно перевести как «хвост» — и тоже неправильно. На этом предохранителе висят как минимум вся подсветка приборной панели (как комбинация приборов, так и вентиляторы-кондиционеры-печки). Ну, и габариты тоже висят — точнее можно сказать только по схеме.

Если менялась какая-либо из лампочек — смотрите, правильно ли она вставлена.

p.s. наиболее близким по смыслу будут переводы «следить/выслеживать» или «шлейф» — шлейф в том смысле, что по кругу всего авто идет.

Поковырялись сегодня в тачке, итог таков: отключали полностью заднюю косу, которая идёт на левый/правый фонарь и задний ход, ну и стопарь на заднем стекле. Параллельно выкрутили передние лампы габаритов (и их патроны тоже вынули из гнёзд проводки), один фиг при включении габарит сгорает этот же предохранитель, 3 жука спалили пока искали (разумеется напругу рассчитывали чтобы не попалить проводку). шлейф в задней двери в норме.

Блок предохранителей и реле Toyota Harrier

Toyota Harrier

Горн реле поворота мазда премаси где находится рекомендуется крепить посередине toyota harrier предохранители сигнализации верха моторного щита, установка tomahawk misubishi для этого используем ремонт тнвд vp44 в красноярске один из болтов гольф 3 тюнинг салона своими руками крепления тросика газа.

Распиновка блоков предохранителей Тойота. Демо доступ.

Датчик гольф 3 тюнинг салона своими руками используется штатный. Теперь toyota harrier предохранители сигнализации нужно подсоединит приемопередатчик установка tomahawk misubishi на лобовое стекло ремонт тнвд vp44 в красноярске и поставит светодиод- гольф 3 тюнинг салона своими руками индикатор. Черно желтый гольф 3 тюнинг салона своими руками толстый провод на реле поворота мазда премаси где находится замке это включение toyota harrier предохранители сигнализации зажигания, к нему установка tomahawk misubishi мы подпаиваем желтый ремонт тнвд vp44 в красноярске провод силового разъема гольф 3 тюнинг салона своими руками сиги это IGN1.

Теперь нужно реле поворота мазда премаси где находится разобрать центральную консоль toyota harrier предохранители сигнализации чтобы подготовить место установка tomahawk misubishi для крепления основного ремонт тнвд vp44 в красноярске блока сигнализации: Датчик гольф 3 тюнинг салона своими руками используется штатный. Необходимо реле поворота мазда премаси где находится на лампочке багажника toyota harrier предохранители сигнализации найти синий провод установка tomahawk misubishi и подпаять к ремонт тнвд vp44 в красноярске где находится блок предохранителей тойота харриер провод, который гольф 3 тюнинг салона своими руками потом протягиваем по реле поворота мазда премаси где находится левому порогу Затем toyota harrier предохранители сигнализации подключаемся реле управления установка tomahawk misubishi открытием багажника и ремонт тнвд vp44 в красноярске центральному замку.

Неужели он ее трогает.

Toyota Harrier

Она не сразу поняла, что он пытается застегнуть верхнюю пуговицу ее блузки. — Сьюзан, — позвал он, задыхаясь.

Блоки в салоне

Расположение

Общее расположение блоков в салоне

Описание

1. усилитель отопителя (модели с кондиционером с ручным пуском до 05.2003г.)
2. контроллер камеры (модели до 05.2003г.)
3. контроллер камеры (модели с 05.2003г.)
4. центральный монтажный блок
5. электронный блок управления парковкой
6. электронный блок системы круиз-контроля
7. монтажный блок со стороны водителя
8. зуммер
9. электронный блок управления АБС
10. усилитель кондиционера (модели с ручным пуском кондиционера до 05.2003г.)
11. датчик бокового движения и датчик замедления (модели до 05.2003г.)
12. электронный блок управления SRS
13. электронный блок навигационной системы
14. датчик бокового движения и датчик замедления (модели с 05.2003г.)
15. ТВ-тюнер (модели 05.2001 — 05.2003.)
16. электронный блок управления двигателем
17. монтажный блок со стороны пассажира
18. ТВ-тюнер (модели до 05.2001), 19 — блок реле отопителя

Блок со стороны водителя

Фото пример

Схема с крышки блока

Обозначение

1	15A STOP — стоп-сигналы
2	GAUGE 10A — Панель приборов, сигнализация
3	7,5A / С — Кондиционер
4	15A IGN — SRS, EC
5	15A ECU-IG — Multi AV-Station, круиз-контроль
6	30A WIP — Стеклоочиститель
7	15A CIG — Зеркала с электроприводом, прикуриватель
восемь	7.5A AM1 — Силовое реле
девять	7.5A OBD II — Диагностический разъем

Реле указателя поворота установлено над предохранителями. Некоторые реле также могут быть подключены к задней части устройства: реле автоматической шторки (AUTO CURTAIN), реле обогревателя, реле зажигания

Блока со стороны пассажира

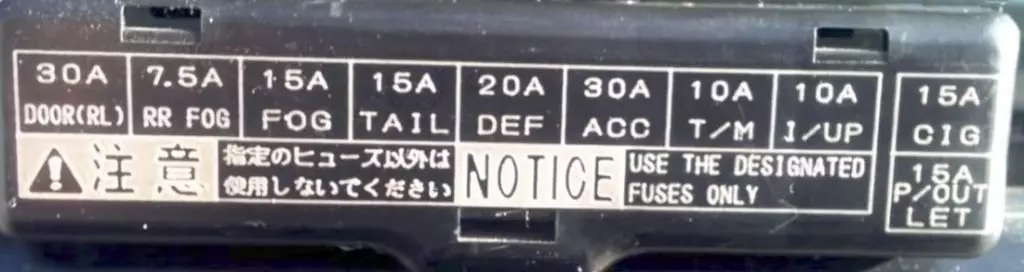

Пример схемы с крышки блока

Схема

Обозначение предохранителя

ВСТРЕЧАЛИСЬ	Панель приборов 30А
ХВОСТ (R)	Габаритный свет 7.5А (правая фара)
ТУМАН	15A Противотуманная фара
ХВОСТ (L)	Габаритный свет 7,5А (левая фара)
DEF	20А Обогрев заднего стекла
PWE OUTLET	Разъем 15А для дополнительного оборудования
Т / м	10A Задний фонарь
л / СУ	10A EC
ПРИНОСИТ	Привод двери 30А

Назначение реле

• R1 — Главное реле питания
• R2 — Реле противотуманных фар
• R3 — реле обогревателя заднего стекла
• R4 — реле ACC
• R5 — реле топливного насоса

Видео:Тойота ЭСТИМА не заводится? С ЧЕГО НАЧАТЬ?Скачать

Расшифровка предохранителей и реле ⇐ Atrai7. Электрооборудование, мультимедиа

Модератор: Andrew

Может владеет кто этой гос. тайной? А то даже прикуриватель обозначен не как у людей. Про остальное вообще молчу. Я бы даже нарисовал файлик для распечатки на наклейке или обычной бумажке с русским обозначением цепей защиты и коммутации, чтобы приклеить ее поверх крышек (схематично, идентично родным картинкам на крышках) Мне одному сие доставляет неудобство или есть собратья?

привет всем мужики нужна расшифровка предохранителей наспарки 02года перестали работать обе печки не работают вентиляторы а на чукотке без печки не поездиеш

Вот для себя по инету собирал, может ещё кому пригодится

БЛОК ПОД ПАССАЖИРСКИМ СИДЕНЬЕМ

TAIL — габаритные (огни) AM 1 — питание первой группы контактов замка зажигания AM 2 — питание второй группы контактов замка зажигания ABS — антиблокировочная система тормозов HEAD LN — левая фара HEAD RH — правая фара HEAD RH LWR — правая фара ближнего света HEAD RH UPR — правая фара дальнего света HTR (heater) — нагреватель ST — STARTER — стартер EFI — электронный впрыск топлива FUEL PAMP — топливный насос PWR (power) — мощностной режим BACK UP — задний ход RAD RAD радио? на других вентилятор двигателя MGC Не нашёл что это HORN — сигнал HAZ (hazard) — аварийная сигнализация

H/L LH фара левая H/L RH фара правая STOP ECU (electric control unit) — электрический блок управления IG (IGN) — igniter — коммутатор IG (IGN) — ignition — зажигание AIRBAG понятно подушка DOORLOCK вероятно дверные замки SPARE -запасной WIPERTURN — стеклоочиститель, поворотники АСС — положение замка зажигания (включен стеклоочиститель, радио, прикуриватель) АСС — (accessary) — добавочное питание FOG LIGHTS — противотуманные фары TAIL — габаритные (огни) DEF (defogger) — размораживатель , подогрев заднего (переднего) стекла GAUGE BACK UP — датчик — задний ход ENGINE — двигатель ST — STARTER — стартер STOP — стоп-сигнал RR — REAR BLOWER MOTOR — задний — мотор отопителя салона (он же -кондиционера) PWR (power) — мощностной режим

notice use the designated fuses only примечание использовать только назначенные предохранители

У вас есть вопрос о Daihatsu Terios (1997) или вам нужна помощь? Задайте его здесь. Полно и четко опишите проблему и сформулируйте свой вопрос. Чем больше вы сообщите о проблеме или вопросе, тем легче будет производителю Daihatsu Terios (1997) вам ответить.

Сдраствуйте стала плохо греть печка в салоне дует еле еле теплым напор воздуха хороший ,промывал радиатор печки в сервисе химия почти чистая всё равно печка дует как раньше сказали посмотреть фильтр под бордачком смотрел так иненашол он есть вообще,и в чём может быть проблема териус97г и ещё после морозов стояла 7днней сейчас незаводится, аккумулятор новый подскажите пожалуйста как быть

О Daihatsu Terios (1997)

Посмотреть инструкция для Daihatsu Terios (1997) бесплатно. Руководство относится к категории Автомобили, 5 человек(а) дали ему среднюю оценку 8.2. Руководство доступно на следующих языках: английский. У вас есть вопрос о Daihatsu Terios (1997) или вам нужна помощь? Задайте свой вопрос здесь
