Тойота ист предохранители и реле

Passenger compartment

In the passenger compartment, the main fuse and relay box is located at the bottom of the dashboard behind a protective cover.

RHD

LHD

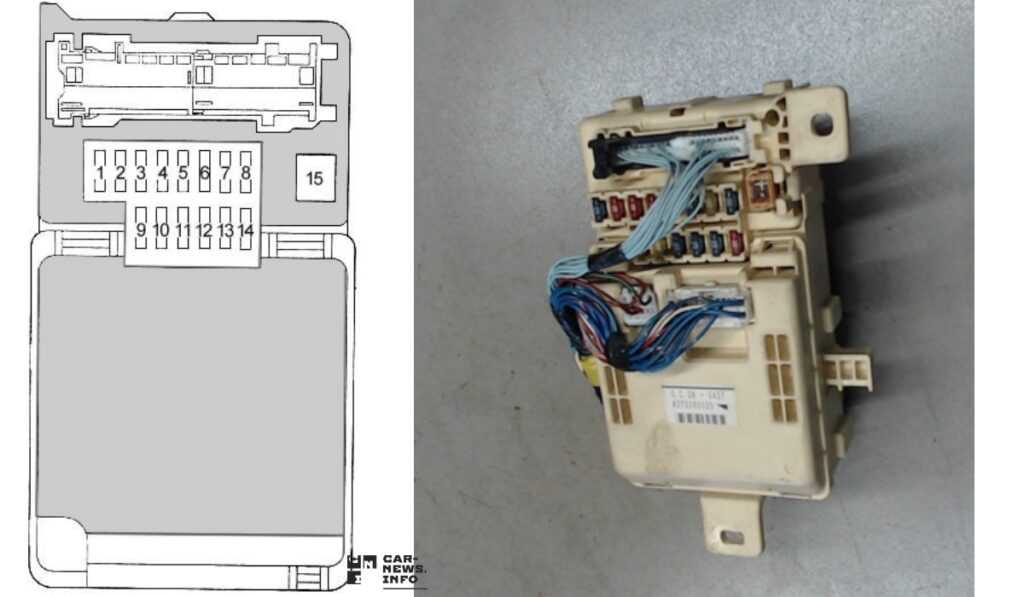

Photo – an example of execution

Check your diagram on the box cover

Diagram

Protected components

1	10A GAUGE – Instruments, ABS, air conditioning, reversing lamps, charging system, instrument cluster, dual lock, door lock control unit, engine control unit, gearbox control unit, daytime running lights, warning buzzer, sunroof, power windows, transmission selector lock gear, direction indicators, alarm, heater
2	10А DEF RLY – Heated rear window, heated mirrors
20А DEF – Heated rear window, heated mirrors
3	25A D / L – Double lock, door lock control unit
4	7.5A TAIL – Front fog light, headlights, headlight range control, warning buzzer, rear fog light, side light
5	–
6	20A WIPER – Front wiper and washer, rear wiper and washer, door lock
7	7.5А ECU − B – Headlights, rear fog light
8	15A FOG – Front fog light
9	15A ACC – Cigarette lighter, clock, instrument cluster, warning buzzer, multi-information display, socket, audio system, power mirrors
10	7.5A ECU-IG – ABS, interior lighting, multi-information display, auxiliary heater (PTC), cooling fan, SRS airbag system, heater
11	7.5А OBD – Diagnostic connector
12	10А HAZ – Direction indicators, alarm
13	7,5A A.C – Air conditioning, heater
14	10A S-HTR – Heated seats
15	–
16	10A STOP – Engine control unit, gearbox control unit, gearbox selector lock, brake light
17	50А AM1 – Fuses: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU − IG”
18	30A POWER – Windows, sunroof
19	40А HTR – Air conditioning, heater
20	30A DEF – Heated rear window, heated mirrors
Relay
R1	Heater
R2	Hazard warning lights (turn signals)
R3	Power relay (windows, sunroof)
R4	Fuel Pump (Circuit Opening (C / OPN))

Где находятся, обозначение и описание предохранителей и реле в Тойоте Гранд Хайс

История коммерческого автомобиля Тойота Хайс началась в 1967 г., когда на японском авторынке появились микроавтобусы, напоминавшие российский УАЗ-«буханку». Машина стала бестселлером не только у себя на родине, но и во многих странах.

Существуют 6 поколений, выпускавшихся в эти годы:

• 1967 г.;
• 1977 г.;
• 1982 г.;
• 1989 г.;
• 2004 г.;
• 2019 г.

Пик популярности пришелся на IV генерацию, когда была начата сборка фургонов в Африке, Юго-Восточной Азии и Южной Америке.

Автомобиль можно было приобрести в нескольких модификациях:

• пикап;
• грузовая платформа;
• цельнометаллический фургон;
• грузопассажирский вариант;
• микроавтобус.

Существовало несколько версий под другими названиями:

• более вместительный Grand Hiace (с 1999 г.);
• люксовый Hiace Regius (с 1996 г.);
• комфортабельная Granvia (с 1995 г.).

За время производства IV генерации автомобиль прошел через несколько рестайлингов и фейслифтингов. С 1991 по 1993 гг. появились линейки новых силовых агрегатов, в т.ч турбодизели на 3 л на 144 л.с (106 кВт/ч) при 3,4 тыс. об./мин. В 2002 г. на микроавтобус начали устанавливать 5-литровый бензиновый двигатель.

В 2004 г. началась сборка новой генерации фургона, а в 2006 г. ее подвергли модернизации. У машины увеличились фары, решетка радиатора, улучшился интерьер салона. В 2007 г. к стандарту Евро-4 были приведены все силовые агрегаты.

Релейные переключатели и предохранители на Toyota Grand Hiace 2001 г.в. смонтированы на печатных платах. От внешних воздействий их защищают пластиковые установочные боксы.

В моторном отсеке автомобиля

Добраться до перемычек в моторном отсеке можно так:

1. Открыть и установить на газовые упоры передний капот.
2. Найти пластмассовый бокс на положительной клемме аккумуляторной батареи.
3. Снять кожух.

На его крышке находится диаграмма с обозначениями и номиналами элементов.

Здесь стоят силовые плавкие вставки для таких мощных потребителей:

• замка зажигания;
• вентилятора конденсатора;
• кондиционера;
• антиблокировочной системы тормозов;
• переднего отопителя;
• фар.

В блоке реле находятся коммутаторы, подающие напряжение к следующим устройствам:

• преобразователю напряжения;
• клапанам и модулятору АБС;
• вентилятору климатической установки;
• электромагнитному перепускному клапану;
• преобразователю напряжения;
• системе закрывания задней двери;
• противотуманным фарам.

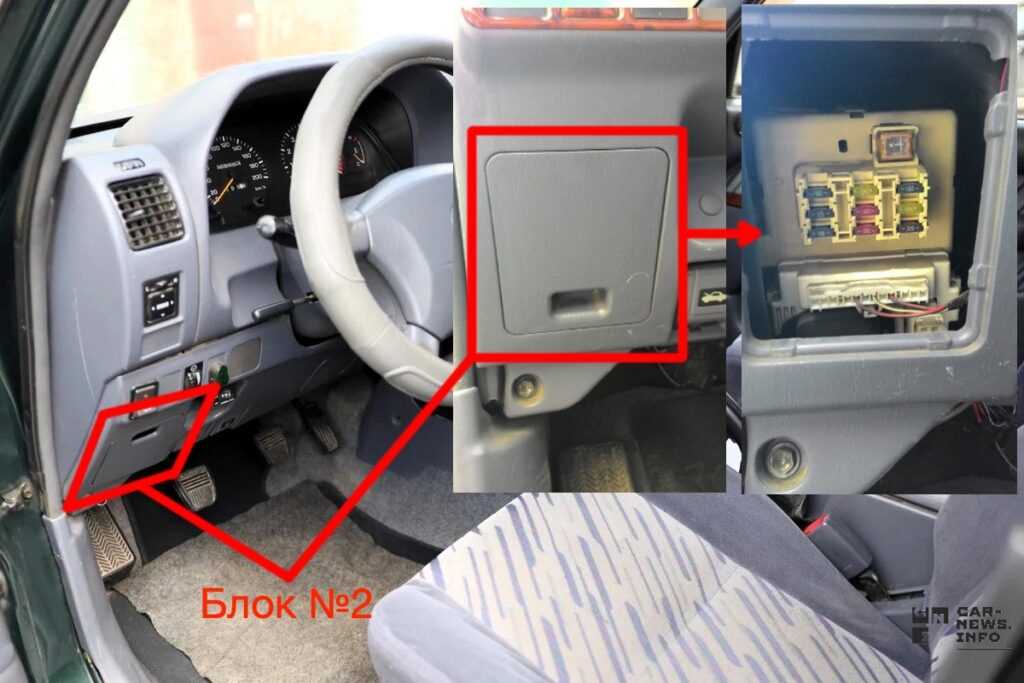

В салонном отсеке

Поиск перемычек в салоне состоит из нескольких действий:

1. Сесть на переднее пассажирское или водительское место.
2. Осмотреть центральную консоль.
3. Найти технический лючок над ней.
4. Отщелкнуть крышку.

В модуле находятся предохранители, подключенные к нескольким электроприборам:

• электрическим стеклоподъемникам;
• указателям поворотов;
• аварийной световой сигнализации;
• стеклоочистителю;
• стоп-сигналам;
• головным фарам;
• лампам в габаритах;
• противотуманкам;
• плафону в салоне;
• аудиосистеме и радиоприемнику;
• обогреву заднего стекла;
• стартеру;
• прикуривателю;
• кондиционеру.

В кузове

Расположение отдельных реле на кузове Тойота Гранд Хайс выглядит так:

Релейные переключатели относятся к следующим устройствам:

• приводу правой двери;
• электрической сдвижной двери;
• ресиверу центрального замка;
• открыванию правой двери;
• закрыванию центральной двери.

Блоки под капотом

Блок предохранителей и реле

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

p, blockquote 15,0,0,0,0 —>

Фотография

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,1,0,0,0 —>

Пример схемы с крышки блока

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Обозначение

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Расшифровка

Схема

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Описание

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Toyota Ist проектировался как компакт-кар с вместительным багажником и спортивным дизайном салона. Этот автомобиль, построенный на мульти-платформе NBC тесно связан с такими моделями как BB, Platz, Vitz и, как это часто практикуется японскими производителями, первоначально предназначался только для внутреннего рынка, но позже был представлен и на внешних рынках — в качестве экспортной модели первое поколение (NCP60) продавалось под названиями xA и Scion Xa. В данном материале мы подробно разберем схемы предохранителей 1-го поколения Тойота Ист / Сцион Ха (NCP60 кузов): 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранитель отвечающий за прикуриватель.

В моторном отсеке

Тут расположено четыре блока: основной и дополнительный около аккумулятора, силовые вставки на аккумуляторе, и блок с модулями реле системы ABS.

Владельцы Тойота Ист, подскажите, как вы решили проблему с отсутствием прикуривателя? Даже видео регистратор не могу поставить А может он есть, а я просто не там ищу? Где конкретно он находится, если вообще есть

6 янв. 2015 22:12

6 янв. 2015 22:12

автор

6 янв. 2015 22:13

автор темы

6 янв. 2015 22:13

27 дек. 2014 15:58

27 дек. 2014 15:58

автор

27 дек. 2014 16:13

автор темы

27 дек. 2014 16:13

27 дек. 2014 15:28

27 дек. 2014 15:28

автор

27 дек. 2014 16:12

автор темы

27 дек. 2014 16:12

26 дек. 2014 21:36

26 дек. 2014 21:36

26 дек. 2014 21:19

26 дек. 2014 21:19

автор

26 дек. 2014 21:45

автор темы

26 дек. 2014 21:45

27 дек. 2014 14:41

27 дек. 2014 14:41

автор

27 дек. 2014 16:13

автор темы

27 дек. 2014 16:13

автор

26 дек. 2014 21:44

автор темы

26 дек. 2014 21:44

26 дек. 2014 20:46

26 дек. 2014 20:46

автор

26 дек. 2014 20:51

автор темы

26 дек. 2014 20:51

26 дек. 2014 20:56

26 дек. 2014 20:56

автор

26 дек. 2014 20:57

автор темы

26 дек. 2014 20:57

26 дек. 2014 21:00

26 дек. 2014 21:00

автор

26 дек. 2014 21:07

автор темы

26 дек. 2014 21:07

26 дек. 2014 20:32

26 дек. 2014 20:32

автор

26 дек. 2014 20:40

автор темы

26 дек. 2014 20:40

26 дек. 2014 20:49

26 дек. 2014 20:49

автор

26 дек. 2014 20:52

автор темы

26 дек. 2014 20:52

26 дек. 2014 19:48

26 дек. 2014 19:48

автор

26 дек. 2014 19:54

автор темы

26 дек. 2014 19:54

27 дек. 2014 08:53

27 дек. 2014 08:53

автор

27 дек. 2014 11:10

автор темы

27 дек. 2014 11:10

26 дек. 2014 19:30

26 дек. 2014 19:30

автор

26 дек. 2014 19:53

автор темы

26 дек. 2014 19:53

28 дек. 2014 18:49

28 дек. 2014 18:49

Подскажите в чем может быть проблема. Toyota Mark2, 1g. Поднимаются высокие обороты, резко падают до нуля и машина глохнет

Здравствуйте, есть ли на форуме владельцы Honda Vezel ? Хочу приобрести данное авто, интересуют плюсы и минусы

• Замена фишки датчика скорости приора

• Как сделать чтобы при включении зажигания стрелки поднимались ваз 2110

• Реле стартера мотоцикла 12 вольт сколько ампер

• Форд мондео 3 датчик удара где стоит

• Rem ctrl на магнитоле

Комментарии и уточнения где находится блок предохранителей Toyota Ist

Извини братан но фигня этот твой метод) Лучше отсоединить обратку завести движок и при заведенном двигателе крутить колесо влево в право до упора пока масло всё не вытечет!! При работающем насосе всю грязь и стружку выкидывает под давлением из системы. А самотёком всё остаётся внутри и даже часть старого масла тоже там останется!

привет!проблему с печкой ты не решил!там регулировка дурацкая. как на девятках и краном и заслонкой.у тебя может кран не открывает до конца. или заслонка не закрывается. или уплотнитель рассыпался на заслонке. я у себя скинула трос с крана в открытом положении и регулировка происходит заслонкой

Да . показали. А как снимается и ставится коробка где видео. Сальники и я могу менять. ФУФЛО, а не видео.

О каких ты моторах говоришь фольцвагеновских?! Не неси чушь про 50-70 тыс км и замена цепи. Ты либо уточняй, либо не говори о том, о чем не знаешь

подозреваю что всё отлично с этим двигателем уже не будет. только если весь разобрать и почистить ручками

Добрый вечер я посмотрел ваш ролик.ну хотел уточнить уменя мерс 190.1.8обем,автома, причина такая заводица ездиет на холодный двигатель не глохнет ну после как нагретый двигатель при тормажений абароты падают и глохнет и при павароте,можете мне подробно объяснить почему так машина себя видет, поменял новые фарсунки фильтор дазатар перемыл и клапан чистел,ну причина не ушла,устал уже искать причину поведения машины, пожауста помогите если вам не трудно

Рассмотрены автомобили 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Расположение блоков управления и реле под капотом.

Расположение монтажного блока в моторном отсеке.

Для доступа к элементам блока отожмите фиксатор и снимите крышку блока.

Предохранитель	Цепь предохранителя	Номинал
1	ВА	10 А
2	H-LP RH	Правая фара	10 А
3	H-LP LH	Левая фара	10 А
4	ST	Система зажигания	30 А
5	АМ2	Система зажигания, система безопасности (SRS), электронный блок управления двигателем, иммобилайзер, система предупреждения о невыключенном освещении	15 А
6	HORN	Звуковой сигнал	15 А
7	EFI	Электронный блок управления двигателем	15 А
8	DOME	Часы, магнитола, освещение салона, ком­бинация приборов, система дистанционного управления центральным замком	15 А

Этот же блок в более развернутом виде.

Блок плавких вставок в моторном отсеке на изображении

• зарядка АКБ;
• комбинация приборов;
• управление двигателем;
• фары;
• внутренне освещение;
• многофункциональный дисплей;
• задний противотуманный фонарь;
• SRS;
• стартер и зажигание;
• автоматическое сцепление

ALT (100А) (кр. моделей для холодного климата)

Блок реле №2 в моторном отсеке тойота витц-платц, на изображении

Блок реле АБС на изображении

1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC), А — нет (модели без VSC); реле ABS MTR (модели с VSC), В — реле ABS MTR (модели без V5C); реле ABS CUT (модели с VSC), С — реле ABS SOL (модели без VSC); нет (модели с VSC).

Расположение блоков управления в салоне автомобиля.

Расположение монтажного блока в салоне под приборной панелью.

Toyota Ist 1 поколения производилась в 2002, 2003, 2004, 2005, 2006, 2007 году и поставлялась по всему миру. В некоторых странах известна под названием Toyota Scion xA. В данной статье мы покажем описание предохранителей и реле Тойота Ист со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Предохранитель магнитолы Toyota vitz | Автомобиль Toyota

Японские .панель предохранители. Качество

Замена предохранителя прикуривателя Тайота Ярис 2008 г.

Блок предохранителей в салоне Toyota Probox

Предохранители в салоне TOYOTA VOXY/NOAH 2007 — 2014

Салонный блок предохранителей, Т-Филдер, 2008 г, куз. NZE 144.

Toyota Vitz 2009 года.avi

Три года назад сделал прикуриватель. В комплектации моего Тойота ист не было

https://youtube.com/watch?v=fxedoM9jYHk

Процедура прошивки магнитолы 8986

Toyota corolla 2009 запуск

Тойота ист

Также смотрите:

• Тойота фортунер 2016 в новом кузове видео
• Масло в коробку автомат Toyota mark2
• Авария Toyota verso
• Какие двигателя ставят на Toyota Altezza
• Toyota prado режим eco
• Toyota noah 1998 год технические характеристики

Навигационная система для Toyota touch go на базе cs9200 Toyota hilux pick up 1987 год Зимняя резина для Toyota verso Фильтр акпп Toyota Corolla fielder Датчик уровня топлива Toyota nadia Toyota corona 1988 руководство Литые диски для Toyota noah Toyota Corolla e120 масло мкпп Toyota Camry 120 кузов

Первое поколение (XP60; 2002)

Первое поколение (XP60)
2002–2005 Toyota Ist (Япония)
Обзор
Также называемый
Производство	Май 2002 г. — июль 2007 г.
сборка	Япония: Канегасаки, Иватэ ( Автозавод Канто )
Дизайнер	Масанари Сакаэ (2000)
Кузов и шасси
Платформа	Платформа Toyota NBC
Связанный
Трансмиссия
Двигатель
Выходная мощность
Передача инфекции
Габаритные размеры
Колесная база	2370 мм (93,3 дюйма)
Длина	3855 мм (151,8 дюйма)
Ширина	1,695 мм (66,7 дюйма)
Рост	1530–1 535 мм (60,2–60,4 дюйма)
Снаряженная масса	1000–1100 кг (2 205–2 425 фунтов)

Основанное на хэтчбеке Toyota Vitz первого поколения, первое поколение Ist также делило платформу с седаном Platz .

Коды моделей: NCP60 (1300, 2NZ, FWD), NCP61 (1500, 1NZ, FWD), NCP65 (1500, 1NZ, 4WD).

Ist был разработан на основе супермини Vitz в стиле кузова кроссовер-внедорожник, предлагая гибкость, присущую более крупным внедорожникам, но с преимуществом лучшей экономии топлива по сравнению с меньшим автомобилем. Впервые он появился на Токийском автосалоне в 2001 году , а серийное производство было запущено в 2002 году.

IST предназначен для молодых водителей и продается как Scion в Северной Америке и как xA на Ближнем Востоке . Интерьер Ist отличается уникальным интерьером с легко читаемым центральным расположением инструментальной группы, аналогичным Vitz, Platz и Vios . На момент его внедрения в Японии было получено 42 000 заказов.

Его основные конкуренты — Honda Fit и Nissan March . Автомобиль первого поколения использовался полицией префектуры Сидзуока как полицейский.

Предохранители в салоне

Автомобили с правым рулем

1. Блок предохранителей
2. ЭБУ кузова
3. Реле точки питания
4. Реле указателя поворота
5. Реле размыкания цепи (топливный насос)
6. LHD: ЭБУ TVSS
7. Радио и плеер с дисплеем
8. Компьютер с транспондерным ключом
9. Реле заднего обогревателя (HI)
10. Реле заднего обогревателя
11. LHD: усилитель кондиционера (ручной кондиционер)
12. ЭБУ телевизионной камеры (с навигационной системой)
13. Соединительный блок
14. Реле передних противотуманных фар
15. ЭБУ двигателя и ECT (A / T) ЭБУ двигателя (M / T)
16. LHD: реле вентилятора (M2)
17. LHD: Реле вентилятора (M1)
18. Блок управления кондиционером (автоматический кондиционер)
19. Антенный усилитель или RHD (до 10.2003): реле вентилятора (M2) / реле вентилятора (M1) / реле вентилятора (HI)
20. Блок датчика подушки безопасности
21. Усилитель транспондерного ключа
22. LHD: Усилитель нагревателя PTC (1AZ-FE)
23. LHD: реле вентилятора (HI)
24. RHD: Реле фонарей заднего хода
25. RHD: ЭБУ системы защиты от кражи
26. RHD: ЭБУ двойного дверного замка

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля

№	название	ампер	схема
1	IGN	10	Система подушек безопасности SRS, датчик и измерители, система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электрический вентилятор охлаждения, система кондиционирования воздуха, ABS, VSC, реле «FUEL HTR», реле «IG2»
2	ДВЕРЬ №2	25	Avensis Verso, Picnic: система блокировки дверей с электроприводом
2	СИДЕНЬЕ PWR	30	Ipsum: Сиденье с электроприводом
3	RR HTR	10	Задний обогреватель
4	FR FOG	15	Передняя противотуманная фара
5	AM1	25	Система запуска
6	ПАНЕЛЬ	7,5	Подсветка комбинации приборов, подсветка панели приборов, коробка передач с электронным управлением, аудиосистема, очиститель фар, передняя противотуманная фара, система помощи при парковке TOYOTA, часы, система кондиционирования воздуха, напоминание о ключах и световое напоминание
7	SRS-IG или AIRBAG-IG	10	Система подушек безопасности SRS
8	СИДЕНЬЕ HTR	10	Avensis Verso, Picnic: Обогрев сидений
8	TEMS	10	Ipsum: подвеска TOYOTA с электронной модуляцией
9	C / LTR или CIG	15	Зажигалка
10	HTR или НАГРЕВАТЕЛЬ	10	Система кондиционирования воздуха, система зарядки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, ABS, VSC, напоминание о ключах и световое напоминание, предупреждение о ремне безопасности, система помощи при парковке TOYOTA, комбинация приборов, обогреватель заднего стекла
11	MTR HTR	10	Обогреватели наружных зеркал заднего вида
12	ECU-ACC	7,5	Система блокировки дверей с электроприводом, электрические вентиляторы охлаждения, электрические стеклоподъемники, аудиосистема, противотуманные фары, внутреннее освещение, задние фонари, габаритные огни, фары
13	PWR	30	Электрические стеклоподъемники, сдвижная крыша
14	ХВОСТИК	10	Задние фонари, габаритные огни, освещение номерного знака, фонарь багажника, передний противотуманный фонарь, задний противотуманный фонарь, комбинация приборов
15	РОЗЕТКА PWR	15	Розетка
16	FRP / Вт	30	Электрические стеклоподъемники, сдвижная крыша
17	ДВЕРЬ	25	Система блокировки дверей с электроприводом
18	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	25	Передний дворник и омыватель, задний дворник и омыватель, очиститель фар
19	ECU-IG	7,5	Электрические вентиляторы охлаждения, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, VSC, аудиосистема, подвеска TOYOTA с электронной модуляцией, зеркала заднего вида с электроприводом, система автоматического управления освещением
20	RR DEF	20	Обогрев заднего стекла
21	ДАТЧИК	7,5	Система зарядки, комбинация приборов, фонарь заднего хода, сигнал поворота и аварийный свет, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, ABS, система блокировки дверей с электроприводом, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о непристегнутом ремне безопасности крыша, аудиосистема, часы, фара, автоматическая система управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, ассистент парковки TOYOTA, система кондиционирования, обогрев заднего стекла
22	СТОП	15	Стоп-сигнал, система управления блокировкой переключения передач, ABS, установленный высоко стоп-сигнал, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, подвеска TOYOTA с электронным управлением
Реле
R1	Короткий значок (с 10.2003: Avensis Verso, Picnic)
R2	Нагреватель (HTR)
R3	Обогрев заднего стекла (RR DEF)
R4	Зажигание (IG1)
R5	Задний фонарь (ХВОСТ)

Блок предохранителей №2 в салоне Toyota Land Cruiser Prado 90 / 95

Блок предохранителей №2 расположен в салоне автомобиля в передней панели, слева от рулевой колонки за декоративной пластиковой крышкой. Для доступа к предохранителям блока нужно снять крышку потянув на себя.

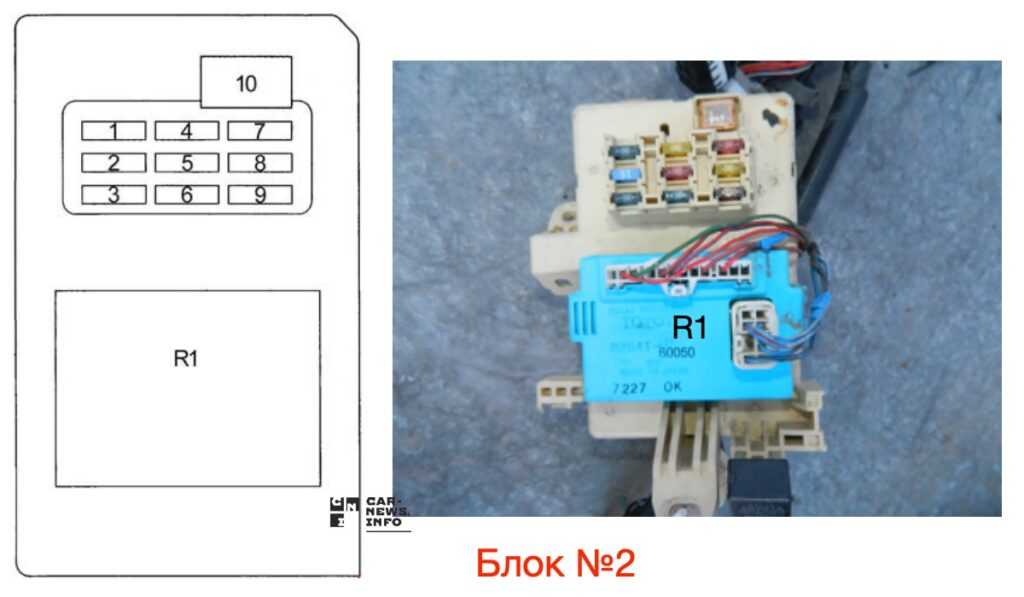

Вариант исполнения 1 лицевая сторона блока №2

В блоке №2 находится предохранитель розетки прикуривателя под номером 2

Таблица с описанием назначения предохранителей блока №2 лицевая сторона

номер на схеме	Обозначение потребителя	Номинал предохранителя в А.	Назначение потребителя
1	SEAT-HTR	15	Подогрев сидений
2	CIG	15	Прикуриватель, антенна, аудио система, зеркала с электроприводом, центральный блок подушек безопасности
3	ECU-B	15	Задний противотуманный свет, ABS, центральный замок
4	DIFF	20	Полный привод
5	TURN	10	Указатели поворота, аварийная сигнализация
6	GAUGE	10	Комбинация приборов, лампы заднего хода, генератор, реле заднего отопителя, индикатор ABS, индикатор круиз-контроля, дополнительные приборы, полный привод, датчик дополнительного топливного бака, блокировка селектора коробки передач, силовое реле, обогрев заднего стекла (реле, выключатель), индикатор непристегнутого ремня, освещение в дверях, переключатель нейтрали
7	ECU-IG	15	Антенна, ABS, круиз-контроль, блок управления гаражными воротами, обогрев зеркал (выключатель, реле)
8	WIPER	20	Стеклоочиститель и омыватель, задний стеклоочиститель и омыватель
9	IGN	7.5	Центральный блок подушек безопасности, реле EFI, индикатор заряда аккумулятора, компьютер транспондера ключа, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предпусковой подогреватель, карбюратор (3RZ-F)
10	POWER	30	Сиденья с электроприводом, интегрированное реле (центральный замок), стеклоподъемники, люк
Реле
R1	Интегрированный модуль реле

Вариант исполнения №1 обратная сторона блока №2

Таблица с описанием назначения реле блока №2 обратная сторона

Номер на схеме	Назначение потребителя
R1	Звуковой сигнал
R2	Указатели поворота (аварийная сигнализация)
R3	Силовое реле (стеклоподъемники, люк, сиденья)
R4	Обогрев заднего стекла

Вариант исполнения №2 лицевая сторона блока №2

Таблица с описанием назначения предохранителей блока №2 лицевая сторона

Номер на схеме	Обозначение потребителя	Номинал предохранителя в А.	Назнчение потребителя
1	ACC	15	Прикуриватель, аудио система, часы, кондиционер, зеркала с электроприводом, индикатор не пристегнутого ремня, центральный блок подушек безопасности
2	IGN	10	Центральный блок подушек безопасности, реле EFI, индикатор заряда аккумулятора, компьютер транспондера ключа, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предпусковой подогреватель
3	CLOCK	10	Часы
4	GAUGE	10	Комбинация приборов, лампы заднего хода, генератор, реле заднего отопителя, индикатор ABS, индикатор круиз-контроля, дополнительные приборы, полный привод, датчик дополнительного топливного бака, блокировка селектора коробки передач, силовое реле, обогрев заднего стекла (реле, выключатель), индикатор непристегнутого ремня, освещение в дверях, переключатель нейтрали
5	S-HTR	15	Подогрев сидений
6	HORN & HAZ	15	Звуковой сигнал, аварийная сигнализация
7	DIFF	20	Полный привод
8	ECU-B	15	Задний противотуманный свет
9	ST	5	Система запуска
10	WIPER	20	Стеклоочиститель и омыватель, задний стеклоочиститель и омыватель
11	STOP	15	Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS
12	ECU-IG	15	ABS, круиз-контроль
13	DEF	15	Обогрев заднего стекла
14	TAIL	10	Габаритный свет, освещение номерного знака, корректор фар, освещение в дверях, подсветка комбинации приборов, подсветка панели приборов, реле дневных ходовых огней
15	POWER	30	Сиденья с электроприводом, интегрированное реле (центральный замок), стеклоподъемники, люк
