Интерьер Тойота Вокси гибрид
Салон получился просторным и удобным. В нём спокойно размещаются 7 человек, для которых предусмотрено 3 ряда сидений. Кресла установлены на специальных «рельсах», позволяющих их регулировать как удобно и трансформировать салон на свой вкус.
Комфортабельный салон Тойота Вокси гибрид обустроен плоским полом, что способствует свободному проходу между рядами сидений. Высота уровня пола – 360 мм, это позволит без проблем осуществлять вход/выход даже для ребёнка. Багажное отделение вмещает около 700 литров.
Центральная консоль
Приборная панель тойота вокси гибрид
Селектор и блок управления климат-контролем
Климат контроль для задних пассажиров
Задние сиденья Тойота Вокси
Средний ряд седений
Приборная панель получила изогнутые контуры. На ней разместился стандартный аналоговый спидометр, окружённый ЖК-дисплеями. Большой жидкокристаллический дисплей системы мультимедиа дополняет общую картину. Сверху размещается маленький экран автомобильного компьютера.
Габаритные размеры салона составляют: длина – 2,930 м, ширина – 1,540 м, высота – 1,400 м.
Как проверить предохранитель на исправность toyota Voxy
Контроль исправности предохранителя необходимо производить, демонтировав его из гнезда. Первоначальную проверку можно произвести на месте установки, но в случае малейшего подозрения на неисправность, обязательно его вытащить.
Перед тем, как проверить предохранитель мультметром, его следует достать из гнезда. Сама проверка производится в положении измерения сопротивления на низшем пределе, либо зуммера. Сопротивление исправного предохранителя должно быть равно нулю.
Можно его проверить и визуальным методом. Рабочий элемент обычно виден через специальное окно, прозрачный корпус или выступает из корпуса. Такая проверка часто обманывает, так как бывают микротрещины в токоведущей зоне, не видимые невооруженным глазом.
Может быть интересно
Диагностика датчика температуры Шевроле Авео
Зачастую, когда не срабатывает вентилятор системы охлаждения на Шевроле Авео необходимо проверить датчик температуры. При этом необходимо знать месторасположения узла, чтобы проводить диагностику и замену.
Читать далее
Давление масла в двигателе тойота королла
Как замерить давление масла в двигателе. Каковы причины его падения и как можно отрегулировать давление масла.
Читать далее
Двигатели Toyota серии 1КR относятся к классу маломощных компактных 3-цилиндровых агрегатов.
Читать далее
Двигатель ваз 210740 инжектор технические характеристики
На ВАЗ 2107 с 1982 года устанавливались инжекторные и карбюраторные двигатели объемом от 1.3 до 1.7 литров. Силовой агрегат представляет собой доработанную модификацию ВАЗ 2105.
Читать далее
Общие рекомендации по предохранителям toyota Voxy
Если вы эксплуатируете автомобиль постоянно, скачайте и распечатайте схему расположения предохранителей вашей марки авто, храните эту схему в бардачке.
В некоторых автомобилях (практически на всех корейских и японских) на крышке блока предохранителей есть расшифровка предохранителей. В немецких и французских автомобилях перечень предохранителей может быть нанесен на иностранном языке, который вы не знаете. В этом случае заранее переведите и распечатайте такую расшифровку, которая вас может выручить.
Посмотрите, какие типы предохранителей установлены в вашем автомобиле. Приобретите соответствующие наборы предохранителей, они наверняка когда-нибудь вам пригодятся.
Проверьте наличие пластмассового пинцета в блоках предохранителей. Если его нет, доукомплектуйте ремнабор автомобиля. Очень хорошо для этой цели подходят специальные медицинские зажимы
Вид гибридной установки
На минивэне Voxy Hybrid установлена гибридная система THS II с электронно-управляемой трансмиссией ECVT. В её состав входят: ДВС, электромотор, батарея, планетарный механизм.
В автомобиле применяется последовательно-параллельная схема работы гибридного двигателя. Установленный за ДВС планетарный механизм распределяет поток мощности на редуктор главной передачи и на генератор переменного тока.
Гибридный двигатель Вокси
При торможении электромотор действует в режиме генератора и пополняет запас энергии в батареи. При запуске ДВС, генератор играет роль стартёра.
Общая мощность силовой установки составляет 136 лошадиных сил.
Вам будет интересно
Здесь вы можете подробнее узнать о брате конкуренте — Тойота Ноах 2020 гибрид
Toyota Noah background information
Toyota Noah – eight-seater or seven-seater five-door minivan. The sliding rear door is on both sides. Produced from 2001 to the present. Located in the model range lower than the Toyota Previa / Estima and Toyota Alphard, and higher than the Toyota Sienta. Replaces LiteAce / TownAce Noah on the market, keeping the model code “R” and generation numbering. Noah has two twin versions. Initially, it had only one “brother” Toyota Voxy at launch, the car is a more sporty version of the Noah, with stylistically separated headlights and transparent taillights, but since the third generation, a luxurious version of the Noah called Toyota has been introduced. Esquire, with a different grille design and a more premium interior. Noah is exclusive to Japanese dealerships Toyota Corolla Store, Voxy – to Toyota Netz, and Esquire – to Toyopet Store. The main competitors of the model on the market are Honda Stepwgn, Mazda Biante and Nissan Serena. Sales in Japan are exacerbated by the fact that the external dimensions of the car meet Japanese standards for compact cars, and the engine capacity is less than 2,000 cubic meters. cm, which reduces the annual road tax.
Toyota Voxy has three rows of seats according to the 2-3-3 scheme and belongs to the one-volume, like Toyota Noah, although it has a more sporty exterior design. The car is equipped on both sides with a sliding door. Thanks to the front-wheel drive in Toyota Voxy facilitated boarding and disembarking of passengers.
In the Toyota Noah, you can easily remove the rear row of seats and get a large trunk to load a full set of things for going out in nature with family and friends. The ground clearance of the car is 155 mm. The complete set of parts of cars Toyota Voxy has a suspension bracket with electronic control. Front brakes – disc with ventilation, rear brakes – drum.
First generation (R60; 2001–2007)
The first generation of Noah was introduced in November 2001 with Voxy. The facelift model was released in August 2004, discontinued the first generation in June 2007.
Second generation (R70; 2007–2017)
The second generation Noah and Voxy went on sale in June 2007. The facelift model was presented in April 2010. Issue was terminated in January 2014.
For 2007 models, only Japanese models have the G-BOOK function, telematics option is available as a subscription service.
Third generation (R80; 2014 – now)
The third generation Noah and Voxy were introduced in January 2014. For the first time, an engine start stop system is used to improve fuel economy. It is also the first Toyota minivan to have a one-touch sliding door. In October 2014, Toyota Esquire was launched, which, in fact, became a luxury version of Noah. Noah / Voxy / Esquire also receive Toyota’s T-Connect services, including a 10-inch infotainment display, full navigation, ETC unit, online services, wireless charger, panoramic sound system (eight speakers), rear parking camera with line-up, USB / AUX inputs, and the Toyota Safety Sense C system, which includes features such as collision warning, adaptive cruise control, lane assistant, and high beam assist.
Toyota Noah
Attention! Clicking on the link “download” you agree, after reading, delete the downloaded file from your computer. All content on the site Carmanualsclub.com is taken from free sources and is also freely distributed. If you are the author of this material, then please contact us in order to provide users with a pleasant and convenient alternative, after reading, buying a quality “original” directly from the publisher. The site administration does not bear any responsibility for illegal actions, and any damage incurred by the copyright holders.
Технические характеристики Тойота Вокси гибрид
Микроавтобус Toyota Voxy Hybrid имеет не только привлекательный экстравагантный дизайн, но и хорошие технические показатели. Автомобиль оснащён передним приводом.
Беспроводная зарядка для телефона
Основные технические характеристики гибридного Вокси представлены в таблице.
| АКПП | Вариатор CVT |
| Объём двигателя | 1797 см3 |
| Дорожный просвет | 160 мм |
| Колёсная база | 2850 мм |
| Радиус разворота | 5,5 м |
| Ширина передней/задней колеи | 1500 мм/1480 мм |
| Общий вес авто | 2,005 т |
| Объём бензинового бака | 50 л |
| Тормоза передние/задние | Дисковые вентилируемые/дисковые |
Справка! Гибридная Тойота Вокси выпускается только с передним приводом. Полноприводная версия доступна только в бензиновой модификации.
Бензиновый двигатель
Под капотом гибрида Toyota Voxy находится 4-цилиндровый DOHC бензомотор 2ZR-FXE. Объём данного агрегата составляет 1,8 литра. Работа ДВС осуществляется по циклу Аткинсона с комбинированным впрыском топлива и электронной системой газораспределения VVT.
Мощность ДВС – 99 л.с. при 5200 об/мин. Крутящий момент доходит до 142 Нм.
Электродвигатель
В гибридном минивэне Voxy вместе с ДВС под капотом установлен и электромотор. Синхронный электродвигатель переменного тока на постоянных магнитах имеет мощность в 60 кВт. Крутящий момент составляет 207 Нм.
Автомобиль стартует только на электродвигателе, при наборе скорости в работу вступает ДВС. Вокси способен двигаться на электротяге со скоростью 35 км/ч.
Батарея и пробег на одном заряде
На автомобиле установлена никель-металлогидридная аккумуляторная батарея. Она расположена под передними сиденьями.
Напряжение ВВБ составляет 201,6 Вольт, а ёмкость – 6,5 А*ч. Она выдерживает до 1500 циклов заряда/разряда. Затраты на замену аккумуляторной батареи составят 75 000 рублей.
На одном электрозаряде автомобиль Вокси гибрид способен проехать 1,5 км.
Расход топлива на 100 км и динамика
Первую «сотню» километров Вокси набирает за 11 секунд. Максимальная скорость ограничена отметкой в 180 км/ч. Для семейного минивэна весьма неплохой результат.
При езде по трассе расход будет держаться в районе 6,5 литров. В городе он уменьшится до 5,3 литров бензина. В смешанном цикле машина потребляет 4.2 литра топлива.
Блоки под капотом
Расположение
Назначение
- блок реле в моторном отсеке №2 (реле отопителя)
- усилитель форсунок
- монтажный блок в моторном отсеке
- блок реле и предохранителей №5
- модулятор давления
- блок реле в моторном отсеке №3 (блок АБС)
Блок предохранителей и реле
Расположен в левой части моторного отсека, под защитной крышкой.

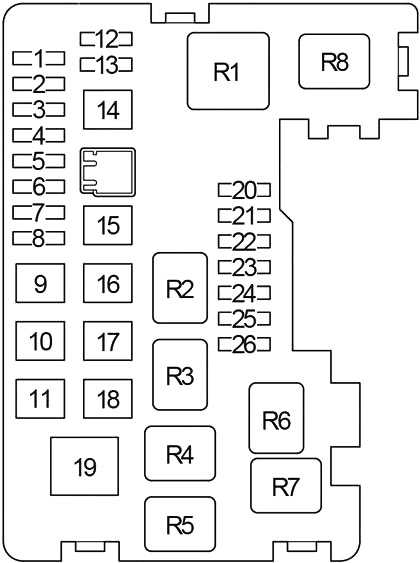

Схема
Описание
| 1 | 30A DCC – Предохранители “ECU-B”, “DOME”, “RAD NO.1” |
| 2 | 15A IG2 – Бензин: электрические вентиляторы системы охлаждения, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха |
| 30A FUEL HTR – Дизель: Подогреватель топлива | |
| 3 | 10A HORN – Сигнал |
| 4 | 10А HAZ – Указатель поворота и сигнальная лампа аварийной сигнализации |
| 5 | 15A EFI – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения |
| 6 | 10A ETCS – (до 10.2003): Электронная система управления дроссельной заслонкой. |
| 10A ETCS – Электронная система управления дроссельной заслонкой. | |
| 15A A/F – (с 10.2003): Датчик состава топливовоздушной смеси. | |
| 7 | 7,5A OBD – Бортовая система диагностики |
| 8 | 7,5A ALT-S – система зарядки |
| 15A FR DEF -(с 10.2003): Антиобледенитель стеклоочистителя. | |
| 9 | 50A MAIN – Реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR») |
| 10 | 30A AM2 – Выключатель зажигания |
| 11 | 30A RR CLR – Система кондиционирования задней части салона |
| 12 | 30A HEAD LP CLN – Очиститель фар |
| 15A розетка | |
| 13 | 7,5A RR FOG – Задний противотуманный фонарь |
| 14 | 40/50A ABS NO.1 -ABS, VSC |
| 15 | 30/40 ABS NO.2 – ABS, VSC |
| 16 | 30A CDS – Бензин: Электрические вентиляторы охлаждения |
| 40A CDS – Дизель: Электрические вентиляторы охлаждения | |
| 17 | 30A RDI – Бензин: Электрические вентиляторы охлаждения |
| 40A RDI – Дизель: Электрические вентиляторы охлаждения | |
| 18 | 50A HTR – Система кондиционирования / обогреватель |
| 19 | 140A ALT – Реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» («ECU-IG», «GAUGE», «HTR» , Предохранители «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NO.2», «FR FOG», «PWR OUTLET», «STOP» “,” АМ1 “предохранители |
| 20 | 15А HEAD RH UPR – Правая фара (дальний свет), комбинация приборов |
| 21 | 15А HEAD LH UPR – Левая фара (дальний свет) |
| 22 | 15А HEAD RH LWR – Левая фара (ближний свет), регулировка уровня света фар |
| 23 | 15А HEAD LH LWR – Правая фара (ближний свет) |
| 24 | 15А RAD NO.1 – Аудио система |
| 25 | 7,5А ECU-B – Система зарядки, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система блокировки дверей с электроприводом, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о не пристегнутом ремне безопасности, аудиосистема, часы, комбинация приборов, фара, автомат система управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система кондиционирования, обогрев заднего стекла |
| 26 | 7,5А DOME – Внутреннее освещение, личное освещение, освещение для ног, подсветка дверей, подсветка багажника, подсветка туалетного столика |
| Реле | |
| R1 | Фары (HEAD) |
| R2 | (FR DEF) – Обогрев стекла |
| R3 | Бензин: Зажигание (IG2) |
| Дизель: Подогреватель топлива (FUEL HTR) | |
| R4 | Сигнал |
| R5 | Электро вентилятор системы охлаждения (ВЕНТИЛЯТОР №2) |
| R6 | Электро вентилятор системы охлаждения (ВЕНТИЛЯТОР №1) |
| R7 | Электро вентилятор охлаждения (ВЕНТИЛЯТОР № 3) |
| R8 | Блок управления двигателем (EFI) |
Engine compartment
Location
Appointment
- engine compartment relay box # 2 (heater relay)
- injector amplifier
- mounting block in the engine compartment
- relay and fuse box No. 5
- pressure modulator
- engine compartment relay box No. 3 (ABS unit)
Fuse and Relay Box
Located on the left side of the engine compartment, under the protective cover.
Diagram
Protected components
| 1 | 30A DCC – Fuses “ECU-B”, “DOME”, “RAD NO.1” |
| 2 | 15A IG2 – Petrol: Electric Cooling Fans, Multiport Fuel Injection System / Sequential Multiport Fuel Injection System, Air Conditioning System |
| 30A FUEL HTR – Diesel: Fuel heater | |
| 3 | 10A HORN – Signal |
| 4 | 10A HAZ – Direction indicator and warning lamp |
| 5 | 15A EFI – Multiport fuel injection system / sequential multiport fuel injection system, air conditioning system, electric cooling fans |
| 6 | 10A ETCS – (up to 10.2003): Electronic throttle control system. |
| 10A ETCS – Electronic throttle control system. | |
| 15A A / F – (from 10.2003): Air-fuel ratio sensor. | |
| 7 | 7,5A OBD – On-board diagnostic system |
| 8 | 7,5A ALT-S – charging system |
| 15A FR DEF -(from 10.2003): Wiper defroster. | |
| 9 | 50A MAIN – Relay “HEAD” (fuses “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD RH UPR”) |
| 10 | 30A AM2 – Ignition switch |
| 11 | 30A RR CLR – Rear air conditioning |
| 12 | 30A HEAD LP CLN – Headlight Cleaner |
| 15A socket | |
| 13 | 7,5A RR FOG – Rear fog lamp |
| 14 | 40 / 50A ABS NO.1 -ABS, VSC |
| 15 | 30/40 ABS NO.2 – ABS, VSC |
| 16 | 30A CDS – Gasoline: Electric cooling fans |
| 40A CDS – Diesel: Electric cooling fans | |
| 17 | 30A RDI – Gasoline: Electric cooling fans |
| 40A RDI – Diesel: Electric cooling fans | |
| 18 | 50A HTR – Air conditioning / heater |
| 19 | 140A ALT – Relay “RR DEF” (fuses “RR DEF”, “MIR HTR”) relay “TAIL” (fuses “TAIL”, “PANEL”), relay “IG1” (“ECU-IG”, “GAUGE”, “HTR”, Fuses “SEAT HTR”, “SRS-IG”, “WIPER”), “PWR”, “RR HTR”, “DOOR”, “DOOR NO.2”, “FR FOG”, “PWR OUTLET” , “STOP” “,” AM1 “fuses |
| 20 | 15A HEAD RH UPR – Right headlight (high beam), instrument cluster |
| 21 | 15А HEAD LH UPR – Left headlight (high beam) |
| 22 | 15A HEAD RH LWR – Left headlight (low beam), headlamp leveling |
| 23 | 15А HEAD LH LWR – Right headlight (low beam) |
| 24 | 15А RAD NO.1 – Audio system |
| 25 | 7.5A ECU-B – Charging system, multiport fuel injection system / sequential multiport fuel injection system, ABS, TOYOTA electronic modulation suspension, power door lock system, power windows, key reminder and light reminder, seat belt warning , audio system, clock, instrument cluster, headlight, automatic lighting control system, fog lights, taillights, side lights, interior lighting, TOYOTA parking assistance system, air conditioning system, heated rear window |
| 26 | 7.5A DOME – Interior lighting, personal lighting, lighting for feet, lighting for doors, lighting for the trunk, lighting for the dressing table |
| Relay | |
| R1 | Headlights (HEAD) |
| R2 | (DIMMER) |
| (since 10.2003): FR DEF | |
| R3 | Gasoline: Ignition (IG2) |
| Diesel: Fuel heater (FUEL HTR) | |
| R4 | Signal / Horn |
| R5 | Cooling system fan (FAN №2) |
| R6 | Cooling system fan (FAN №1) |
| R7 | Cooling fan (FAN №3) |
| R8 | Engine control unit (EFI) |
Недостатки двигателя 1AZ-FE
- Блок цилиндров, головка блока цилиндров без возможности проведения ремонта;
- Отсутствие ремонтных размеров для элементов поршневой и кривошипно-шатунной группы;
- Топливный насос не рассчитан под отечественный бензин;
- Каплеобразование охлаждающей жидкости сзади блока цилиндров;
- Резонансная вибрация при малых оборотах;
- Двигатель дергается.
Недостатки мотора 1AZ-FE подробно…
Блок цилиндров и головка конструктивно не подразумевают возможность проведения ремонта. При износе гильз или при отклонениях геометрических размеров в следствии износа блок можно сдать не металлолом. С головкой точно такая же картина. Конструкция головки не рассчитана на ремонт, т.е. нельзя произвести замену или ремонт клапанов, так же как и седел на ряду со стаканами для регулировки тепловых зазоров.
Данный недостаток, заставит вас покупать новые детали и сборочные единицы поршневой и кришипно-шатунной группы, а это повлечет к большим затратам.
Проблема заключается в износе плунжерной пары при работе двигателя на отечественном бензине и последующем попадании бензина в картер двигателя снижая вязкость двигательного масла. Дальше все трущиеся элементы двигателя будут ускоренно изнашиваться (кулачки распределительного вала, вкладыши, поршневая и т. д.). К сожалению наши бензины не содержат смазывающих присадок в отличии от зарубежных. Признаком появления износа плунжерных пар являются перебои в работе мотора.
Этот недостаток не редкость для двигателей и вы может быть уже знакомы с этим явлением. На данном движке вибрация появляется при оборотах 500-600 об./мин. Добиться устранения невозможно, это конструктивный недостаток.
Дергание движка, это признак того, что блок дроссельной заслонки во впускном цилиндре, а также впускной коллектор с заслонками нуждаются в очистке от нагара. Не сомневайтесь это поможет.
Двигатель несмотря на недостатки и слабые места хороший, но… 1. Требует строгого соблюдения правил эксплуатации и своевременности в проведении технического обслуживания. 2. Как вы уже поняли двигатель неремонтопригодный и хорош пока не подошел по пробегу под ремонт, а это примерно 300 тыс. км., тут нужно рассчитывать правильно и не прогадать. Иначе вложите очень большие деньги в ремонт.
Надёжность гибрида, поломки
В гибридный Вокси установлена фирменная система безопасности Toyota Safety Sense.
Из достоинств минивэна выделяются: безопасность и уют в салоне, контроль над машиной на дороге, стильный дизайн, возможность трансформировать салон под свои цели.
Недостатки следующие: слабенькие характеристики, высокая цена, низкие передние и задние обвесы.
В серьёзных поломках Вокси замечен не был. Иногда, спустя где-то 150 000 км, может появиться стук в подвеске. Это связано со стойками стабилизатора, возможно, они изношены. Если с ними всё в порядке, то необходимо заменить резинки стабилизатора.
Блок в салоне
Основной блок предохранителей и реле в салоне находится за бардачком. Отдельные элементы могут располагаться вне данного блока.
Фото пример
Схема
Описание
Предохранители
|
А/С 7,5А
|
|
ECU-ACC 7,5А
|
|
ECU-IG 7,5А |
|
|
GAUGE 7,5A
|
|
PANEL 7,5А
|
|
MIR HTR 10А
|
|
TAIL 10А
|
|
TEMS 10А Система изменения жесткости подвески |
|
C/LTR 15A Прикуриватель |
|
FR FOG 15А Противотуманные фары |
|
IGN 15А
|
RR HTR15A
|
STOP 15А
|
| АМ1 25 А |
DOOR 25А
|
| RR DEF25А |
WIPER 25А
|
| DOOR LH 30А |
| DOOR RH 30А |
PWR 30А
|
Реле
- R1 Нагреватель (HTR)
- R2 Зажигание (IG2)
- R3 Обогрев заднего стекла (RR DEF)
- R4 Габариты (TAIL)
Частые ошибки и их последствия при замене предохранителей toyota Voxy
Основные ошибки при установке и замене автомобильных предохранителей в цепи:
— Нельзя увеличивать номинал предохранителя, не произведя расчет необходимого сечения проводников в цепи. Если провода не выдержат большие токи, они могут перегреться, что приведет к короткому замыканию и возгоранию.
— Необходимо заменять предохранитель на исправный такого же типа. Если установить другого типа, могут перегреваться контактные зоны гнезда предохранителя, что также может привести к воспламенению.
— Ни в коем случае нельзя устанавливать «жучок». Если предохранитель «вылетел», значит, в цепи уже есть проблемы, возможно, короткое замыкание. Жучок с большой вероятностью приведет к оплавлению проводки. Лучше временно взять исправный предохранитель такого же номинала из второстепенной цепи в блоке предохранителей, например, от печки, обогревателя заднего стекла, противотуманок и т.д. Наборы предохранителей можно купить на ближайшей АЗС.
— Некоторые автолюбители при увеличении частоты перегорания определенного предохранителя увеличивают (иногда в два раза) его номинал. Это может привести к отказу блока, который он обслуживает. В такой ситуации необходимо разобраться с причиной, а не следствием.
Как найти место установки предохранителя toyota Voxy
Для того, чтобы найти место установки определенного предохранителя, необходимо воспользоваться руководством по эксплуатации автомобиля. Не во всех руководствах есть сведения о блоках предохранителей. Наиболее распространенные места их установки:
— в подкапотном пространстве со стороны водителя;
— возле положительной клеммы аккумуляторной батареи;
— в салоне под приборной панелью;
— в салоне в районе бардачка;
— на торцах торпеды;
— под задним сиденьем (в некоторых моделях BMW);
— в багажнике под обивкой с правой или левой стороны.
— В интернете есть специальные ресурсы, в которых можно найти месторасположение этих блоков и конкретно предохранителей, обслуживающих определенные системы и устройства автомобилей.
Расчет его номинала при установке дополнительного оборудования toyota Voxy
При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:
P=U*I, где
Р – мощность лампы,
U – напряжение бортовой сети (12 Вольт),
I – ток в цепи.
Из формулы следует:
I = P/U = 60/12 = 5 Ампер.
То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.
Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.
I = U/R = 12/0,4 = 30 Ампер
Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.
Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.
Поэтому перед увеличением номинала предохранителей и установкой в цепь дополнительных потребителей необходимо проверить площадь сечения электропроводки в цепи, при необходимости, установить другие провода.
Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.
Типы и виды предохранителей toyota Voxy
втомобильные предохранители классифицируются по материалу легкоплавкой вставки на:
— свинцовые;
— оловянные;
— сплавные (олово + свинец);
— алюминиевые.
Их важной характеристикой является время срабатывания. Чем быстрее произойдет расплавление вставки, тем более надежно будет защищена схема при коротком замыкании на предмет перегрева проводников, возможного воспламенения
Для этого вставки изготавливают из металлов и сплавов с более низкой температурой плавления (перехода из твердого в жидкое агрегатное состояние). В некоторых типах для ускорения срабатывания применяют подпружинивание (типы FJ).
В автомобиле применяются предохранители различных типоразмеров.
Наибольшее применение в системах автомобилей получили предохранители типов:
— MAXI FX – силовые предохранители в подкапотном блоке;
— FTX NORM – предохранители в подкапотном и салонном блоках;
— FNL VINI – в подкапотном и салонном блоке предохранителей;
— FJ10 – в подкапотном блоке силовых предохранителей.
— В зависимости от номинала предохранителя, обычно указанного на его корпусе, применяется дополнительная цветовая маркировка, точнее, основной цвет его корпуса.
