✅ ваз 2106 предохранители какой за что отвечает

Распиновка блока предохранителей ВАЗ 2106, схема

Если у Вас происходят какие то проблемы с электрооборудованием: пропал или не работает ближний или дальний свет, не работают поворотники, печка, прикуриватель, вентилятор, дворники, пропал сигнал и т.д., то это все может быть причиной того что перегорел предохранитель. Значит нужно его заменить.

Для этого нужно знать расположение монтажного блока. А находится он под рулем, с левой стороны. Для того, что бы понять за что отвечают предохранители ВАЗ 2106, нужно рассмотреть простую распиновку старого блока предохранителей (БП) и посмотреть описание ниже.

Таблица «Обозначения предохранителей ВАЗ 2106»

1	16	1. Плафоны2. Звуковые сигналы3. Штепсельная розетка4. Прикуриватель5. Стопы в задних фонарях6. Фонари сигнализации открытых передних дверей7. Часы
2	8	1. Стеклоочиститель и реле стеклоочистителя2. Электродвигатель дворников3. Электродвигатель печки
3	8	Левая фара (дальний свет) и контрольная лампа включения дальнего света
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	1. Левый передний габарит2. Правый задний габарит3. Свет багажника4. Подсветка номера5. Подсветка приборов6. Подсветка прикуривателя
8	8	1. Правый передний габарит2. Левый задний габарит3. Подсветка номера4. Подкапотная лампа5. Контрольная лампа габаритного огня
9	8	1. Датчик давления масла с контрольной лампой2. Датчик температуры охлаждающей жидкости3. Уровень топлива с контрольной лампой резерва4. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости5. Поворотники и соответствующие контрольные лампы6. Контрольная лампа заряда аккумуляторной батареи7. Контрольная лампа управления воздушной заслонкой карбюратора8. Запорный клапан карбюратора9. Тахометр10. Лампы заднего хода11. Лампа освещения вещевого ящика12. Обмотка реле обогрева заднего стекла
10	8	1. Регулятор напряжения.2. Обмотка возбуждения генератора
11	8	Резервный
12	8	Резервный
13	8	Резервный
14	16	Обогрев заднего стекла
15	16	Вентилятор системы охлаждения двигателя
16	8	«Аварийка»

Видео-обзор расшифровки.

Перегорела одна из ламп дальнего света

При такой неисправности дальний свет не выходит из строя полностью — как правило, отключается лишь одна лампа. Решение проблемы в таком случае знает практически каждый автовладелец, но мы всё же напомним, как сделать замену:

Открутить болтики крепления ободка неисправной фары
Повернуть стекло по часовой стрелке и вытащить фару из корпуса
Отключить провода от контактов
Нажать фиксатор и аккуратно извлечь лампочку

Убедиться в неисправности лампы можно, изучив нить накаливания (как и в случае с обычными бытовыми лампами). Если лампа неисправна, необходимо приобрести новую лампу и установить её на место старой, не касаясь стекла руками. После этого собрать всё в обратном порядке и убедиться в работоспособности дальнего света.

Свет «шестерки» приобретает особое значение, когда автолюбителю приходится передвигаться в условиях слабой видимости, в сложных метеорологических условиях и в ночное время. Однако любой водитель должен помнить, что дефекты системы электрического оборудования автомобиля, так или иначе, влияют на функционал силовой установки. И это, несмотря на то, что основные электроцепи защищены релейными элементами, как защищено и освещение «шестерки» предохранительные устройства которого выведены на блок предохранителей транспортного средства.

На ВАЗ 2106 реле света фар, наряду с другими основными приборами электрического оснащения этого транспортного средства с высоким потреблением тока большого напряжения, подсоединены посредством релейных элементов. Основное предназначение реле света ВАЗ 2106, цена которых невелика, — защита контактов выключателей от энергетической перегрузки.

Часто автолюбители спрашивают, где находится реле дальнего и ближнего света на «шестерке», и как они выглядят. Поясняем, что почти все релейные устройства, а также реле — регулятор напряжения, находятся в отсеке силовой установки. Исключение составляют реле «поворотников» и «аварийки», которые дислоцируются под комбинацией приборов в салоне автомобиля, закрытые фасадным щитком. Оба реле внешне одинаковы (их легко найти на брызговике справа по ходу движения автомобиля) и расположены рядом с реле сигнализатора зарядки АКБ.

Электрическая схема реле света расположена ниже:

На общей схеме электрооборудования «шестерки» видно под номером 5 — реле ближнего света ВАЗ 2106, а под номером 6 — реле дальнего света ВАЗ 2106, которые являются взаимозаменяемыми элементами. Также здесь можно увидеть интеграцию основных электронных устройств транспортного средства в общую электрическую схему снабжения автомобиля данной модификации.

Реле дальнего и ближнего света «шестерки»

Как уже было сказано, штатные реле дальнего и ближнего света ВАЗ 2106 абсолютно одинаковы, имеют схожие номенклатурные номера по каталогу (90.3747-10 или 113.3747-10), одного типа с реле инициации вентиляторного устройства радиатора охладительного комплекса силовой установки и могут быть заменены друг с другом.

Для подключения реле света на ВАЗ 2106 используются устройства с номенклатурным номером 113.3747, которые установлены в блоковом устройстве монтажного типа. Аналогичные устройства инсталлированы в систему для включения ЭДГ вентиляторного устройства, обогрева кормового стекла и подачи сигнальных звуков.

Напряжение инициации устройства при среднем температурном значении около 23 °С находится в пределах 8 В, а резистентность обмотки устройства при температуре 20°С составляет значение 85±8,5 Ом.

Вместо изделий под каталоговым номером 113.3747 допускается применение обновленных реле дальнего и ближнего света ВАЗ 2106 90.3747-11 в пластмассовом корпусе и с увеличенными габаритами. Также допускается замена изделий 113.3747-10 с крепежным кронштейном на гаджеты с крепежом под номенклатурным значением 90.3747-10 с одинаковыми характеристиками.

Автомобильная промышленность практикуется в выпуске реле света ваз 2106 под номенклатурными номерами 902.3747 (версия 11 — без крепления и 10 — с крепежом), используемые на инжекторных «шестерках», т.к. в устройство интегрировано добавочное сопротивление для подавления помех, подключенное параллельно релейной обмотке. У таких реле дальнего и ближнего света резистентность между разъемами «85» и «86» имеет значение 65 — 80 Ом. Они взаимозаменяемы с реле света ваз 2106

Замена реле поворотов

Необходимая замена реле поворотов ВАЗ 2106 начинается с подготовки рабочего места для проведения такой технологической операции. Для этого требуется:

Освободить от зажимов щиток приборов, для чего используем отвертку с тонким жалом или шило.
Затем отжимаем распорные фиксаторы в местах установки и вытаскиваем комбинацию приборов внутрь салона.
Разъединяем колодки проводов, предварительно пометив их маркером или краской.
Отвинчиваем трос датчика скорости.
Подсоединяем провод с голубой изоляцией к третьему разъему обновленного изделия, который является контактом контрольной лампы на комбинации приборов.
Прикручиваем к четвертому разъему обновленного изделия свободный участок провода, который затем подсоединяем к «массе» (месту крепления новой «релюшки»).
Соединяем провод с бело-черной изоляцией (в некоторых моделях – с фиолетовой оплеткой) и второй разъем реле поворотов, а также с седьмым разъемом, который выходит на кнопку аварийной сигнализации (номерные обозначения указаны на задней части детали).
Провод с оранжевой оплеткой с цифрой 4 подсоединяем к контакту №2 кнопки выключения.
Первый выходной контакт реле указателей поворота ВАЗ 2106 подсоединяем с контактом №4 аварийного пускателя.
Восьмой разъем аварийного пускателя запитываем с контактом 1 предохранителя.
Первый разъем аварийного пускателя подсоединяем к проводу в голубой оплетке.
А третий выводной контакт «аварийки» подсоединяем к проводу в черно-голубой оплетке.

Такая замена реле поворотов производится по причине частого выхода из строя штатного изделия. В ходе эксплуатации штатного реле поворотов наступает момент, когда оно начинает периодически работать некорректно. Это можно заметить по отсутствию возгорания «контрольки». Причина – в отсутствие полного замыкания изделия. Отсутствие звукового сопровождения маневра поворота формирует иллюзию, что реле указателей поворота неисправно.

В другом случае неисправность изделия проявляется в нестабильном периоде функционала изделия. Это связано с временным интервалом замыкания релейных контактов. Следующее – штатное реле указателей поворота работает с небольшим уровнем громкости, что создает проблему при несанкционированном включении при случайном задевании в процесс вождения автомобиля.

Устранить вышеперечисленные недостатки можно в ходе замены реле поворотов со штатного на электронный образец. Распиновка реле электронного типа представлена ниже

Положительный контакт.
Выходной контакт к переключателю «поворотника».
«Контролька».
«Масса».

Необходимо запомнить, что требуется хорошая изоляция контактов, причем это нужно делать с помощью изоляционной ленты и кембрика (полой пластмассовой оплетки) . Это необходимо для исключения возможных замыканий с другой проводкой. Еще одной особенностью является тот момент, что реле указателей поворота ВАЗ 2106 электронного типа интегрировано в корпус из пластмассы и его линейные размеры не дают возможности произвести установку на штатной позиции. Кроме того, наличие добавочного «лепестка» также мешает процессу монтажа.

Необходимо самостоятельное решение, чтобы провести подключение реле поворотов нового образца. Мы предлагаем в качестве альтернативы применить т.н. «стрип» – стягивающий хомут пластикового типа для крепежа электрической проводки. Такое крепление представляется достаточно долгосрочным и надежным.

При таком колоссально высоком ритме движения поведение каждого отдельного автомобилиста в потоке машин должна быть максимально предсказуемым и понятным остальным

Здесь важно не только умение управлять автомобилем, вовремя подавать нужные сигналы, но и техническая исправность систем световой сигнализации. Особенно это ощущается при езде на машинах старого образца, например, на ВАЗ 2106, указатели поворотов, ближнего и дальнего света которых работают с помощью реле. Эта техника давно снята с производства, потенциально проблемная, а значит, ее владелец просто обязан знать устройство и способы ремонта систем своего авто

Эта техника давно снята с производства, потенциально проблемная, а значит, ее владелец просто обязан знать устройство и способы ремонта систем своего авто.

Расположение и электросхема

Сам БП представляет собой две линейки с плавкими предохранителями, который установлен в салоне авто и крепится к кузову при помощи двух гаек. В частности, он расположен со стороны водительского сидения под панелью приборов. Ниже показана схема устройства, а также назначение каждого элемента.

Схема блока старого образца, установленного в автомобиле ВАЗ 2106Описание и назначение каждого предохранителя блока автомобиля ВАЗ 2106

Как вы видите, практически все цепи автомобиля отечественного производства защищаются при помощи плавких устройств. Однако, и здесь есть исключения. В частности, речь идет о:

втягивающем реле стартера — оно отсутствует;
также не защищена цепь питания катушки реле, которая обеспечивает работоспособность вентилятора радиатора охладительной системы;
катушка зажигания также не защищена реле;
если на вашем авто установлен БП старого образца, то в нем нет цепи питания коммутатора и датчика Холла.

Элемент, установленный в БП рассчитан на определенное напряжение в проводке. Это напряжение рассчитывается по несложной формуле — напряжение всех потребителей энергии в проводе нужно умножить на число запаса, составляющее от 1.2 до 1.5. Так что для того? чтобы срабатывание было устойчивым, номинал элементов блока должен совпадать.

Автомобиль ВАЗ 2106

Необходимо добавить, что очень часто владельцы 2106 допускают ошибки, эксплуатируя вместо плавкого устройства обычную монету. Этого лучше не делать, поскольку в любой момент у вас в машине может возникнуть короткое замыкание. Поэтому БП старого образца, как и любой другой узел машины, также требуют периодического проведения техобслуживания. Из-за конструктивных особенностей, то есть слабых держателей БП или регулярно окисляющихся наконечников, вы можете заметить подгорание контактной части.

Таким образом из-за увеличенного сопротивления контакта возникает перегрев и состояние контакта элемента ухудшается. В результате этого могут появляться дополнительные проблемы с проводкой транспортного средства. Чтобы этого не произошло, следует периодически, как минимум два раза в год, делать осмотр БП в целом. Сделайте прочистку посадочных гнезд, делайте осмотр БП и вовремя меняйте вышедшие из строя предохранители.

Но это все касается БП старого образца. Некоторые владельцы этих моделей авто, учитывая, появляющиеся периодически проблемы с БП старого образца, меняют его на новый.

БП для автомобиля ВАЗ 2106 нового образца

Список предохранителей на ВАЗ-2106: полная информация и расположение

Предохранители на ВАЗ-2106 играют важную роль в обеспечении безопасности и надежности работы электрооборудования автомобиля. Они отвечают за защиту электрических цепей от перегрузок и коротких замыканий, контролируют работу различных устройств и предотвращают возникновение неисправностей.

Расположение предохранителей

На ВАЗ-2106 предохранители расположены в блоке предохранителей, который находится под панелью приборов, слева от водительского места. Для доступа к предохранителям необходимо открыть крышку блока предохранителей, которая защищает их от влаги и пыли.

Список предохранителей и их назначение

Вот список предохранителей на ВАЗ-2106 и то, за что они отвечают:

Предохранитель №1 – защищает цепь предохранителей прикуривателя от перегрузки и короткого замыкания.
Предохранитель №2 – контролирует работу лампы багажника.
Предохранитель №3 – защищает цепь предохранителей освещения салона от перегрузки и короткого замыкания.
Предохранитель №4 – контролирует работу лампы освещения багажника.
Предохранитель №5 – защищает цепь предохранителей освещения номерного знака от перегрузки и короткого замыкания.
Предохранитель №6 – контролирует работу лампы освещения приборной панели.
Предохранитель №7 – защищает цепь предохранителей габаритных огней от перегрузки и короткого замыкания.
Предохранитель №8 – контролирует работу лампы освещения номерного знака.
Предохранитель №9 – защищает цепь предохранителей главных фар от перегрузки и короткого замыкания.
Предохранитель №10 – контролирует работу лампы стоп-сигналов.
Предохранитель №11 – защищает цепь предохранителей задних фонарей от перегрузки и короткого замыкания.
Предохранитель №12 – контролирует работу лампы заднего хода.
Предохранитель №13 – защищает цепь предохранителей вентилятора от перегрева.
Предохранитель №14 – контролирует работу вентилятора охлаждения двигателя.

Это самое полное описание предохранителей на ВАЗ-2106, которое поможет вам знать, какой предохранитель отвечает за какую цепь и контролирует работу каких элементов автомобиля. Знание предохранителей позволит быстро обнаружить и устранить поломку или вышедший из строя предохранитель, а также избежать возможного перегрева или неполадки в электрической системе вашего ВАЗ-2106.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Что должен знать о предохранителях водитель

Каждый автовладелец должен знать самую важную информацию о предохранителях, чтобы выявить причину поломки в той автомобильной системе, которая откажется ответить на приказ водителя:

Если предохранитель выйдет из строя, менять этот элемент на подручный предмет, к примеру, шуруп или винт, ни в коем случае не разрешается, так как такие действия не редко приводят к возгоранию.
После того как сработает предохранитель, нужно узнать, за какую цепь он отвечает:

прикуриватель;
свет или газ;
поворотники.

И только после этого следует устранять причину перегорания вышедшего из строя элемента. Перед установкой нового нужно обязательно очистить от загрязнений так называемое гнездо и заизолировать проводку.

Если при осмотре будет замечено, что вышедший из строя предохранитель «подплавился», то, скорее всего, в цепи произошло короткое замыкание. А если плавиться начнет вставка из пластмассы, то нужно проверить надежность контакта в самом «гнезде».

Специалисты настоятельно рекомендуют использовать для каждого автомобильного потребителя свой персональный предохранитель, и лучше всего использовать элементы евро, так как они намного качественнее и надежнее.

Процесс снятия и замены

В процессе смены деталей БП нет ничего трудного, поэтому этот процесс мы описывать не будем. Зато мы расскажем вам, как произвести смену БП старого образца на устройство нового образца.

В первую очередь, отключите аккумуляторную батарею. Теперь откройте водительскую дверь и при помощи отвертки подденьте два фиксатора крепления декоративной обшивки салона. Отодвиньте ее в сторону и вы увидите блок. используя крестообразную отвертку открутите винты крепления БП. Делайте это аккуратно, чтобы в процессе не слетели провода с клемм.
Как только БП откручен, отведите его вниз. Но не тяните его сильно, чтобы не оборвать провода

Обратите внимание! Перемычки необходимо устанавливать на те провода, через которые с моторного отсека поступает напряжение. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну деталь будет проходить напряжение, питающее несколько компонентов электрооборудования.
Порядок установки перемычек должен быть следующим: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13.
Теперь вам нужно по очереди демонтировать каждый провод, начиная с первого предохранителя со старого БП, и смонтировать его на новый. ту операцию проделайте с каждый контактом, до самого последнего провода

Когда все контакты будут на своих местах, следует проверить, правильно ли вы все сделали. В частности, нужно включить источник потребления напряжения и вытащить соответствующий предохранитель. Если устройство перестало функционировать, то все действия были выполнены верно. К примеру, включите ближний свет фар и вытащите один из элементов БП, отвечающий за левую или правую фару. Если она погасла, то вы все сделали правильно.
Аналогично произведите проверку каждого предохранителя. Если при демонтаже элемента устройство продолжает работать, то перемычка, по всей видимости, установлена некорректно, поэтому перепроверьте схему подключения.

ту операцию проделайте с каждый контактом, до самого последнего провода. Когда все контакты будут на своих местах, следует проверить, правильно ли вы все сделали. В частности, нужно включить источник потребления напряжения и вытащить соответствующий предохранитель. Если устройство перестало функционировать, то все действия были выполнены верно. К примеру, включите ближний свет фар и вытащите один из элементов БП, отвечающий за левую или правую фару. Если она погасла, то вы все сделали правильно.
Аналогично произведите проверку каждого предохранителя. Если при демонтаже элемента устройство продолжает работать, то перемычка, по всей видимости, установлена некорректно, поэтому перепроверьте схему подключения.

На этом замена БП на устройство нового образца окончен. Как вы видите, в этом нет ничего трудного, но если вы не уверены в том, что все сделаете верно или не можете отличить синий провод от красного или зеленого, то доверьте это дело электрику.

Время от времени производите чистку посадочных гнезд. Как вы могли догадаться, функциональность устройств БП зависит не только от их работоспособности, но и от чистоты посадочного гнезда. Чем гнездо чище, тем сопротивление на этом участке проводки будет меньше, соответственно, нагрев элемента также будет оптимальным. Если контакты грязные, то устройство БП может греться и со временем расплавиться, что приведет к потере контакта.
Обязательно следите за тем, какую деталь вы устанавливаете в блок. Несоответствие номиналов может спровоцировать необратимые последствия. Особенно это актуально, если гнездо под предохранитель не расчищено. Если производитель рекомендует устанавливать в блок детали с номиналом 10 ампер, то используйте только такие компоненты. Если вы решили не следовать этим советам от производителя авто, то как минимум это может обернуться поломкой определенных электрических приборов. Более того, возможно короткое замыкание и как следствие, пожар.

Заядлые автомобилисты знают, что предохранители могут отказать в любой момент, так как они часто перестают контактировать с пластинами, проводящими ток. Стандартная конструкция, где они установлены, перегревается при больших сопротивлениях, от этого контакт становится хуже, а затем вовсе теряется.

Часто от нагрева плавится пластмасса, и предохранитель выпадает из гнезда. Установка нового комплекта деталей не всегда спасает. В таких случаях требуется замена блока предохранителей на ВАЗ-2106, так называемого черного ящика. Установив новую коробку, владелец «шестерки» на некоторое время забудет о проблемах с автомобильной электрикой.

Ключи в схеме

Если обратиться к действующим на территории Российской Федерации Правилам дорожного движения (ПДД), то там есть четкие формулировки касательно маневрирования. Перед началом движения, перестроением, изменением направления, остановкой водитель ВАЗ 2106 обязан использовать указатели поворотов, а при их неисправности — подавать сигнал с помощью рук. В условиях плохой видимости придется также использовать источники ближнего света, а для повышения информативности диалога между участниками движения — еще и дальнего.

Включенного освещения обычно достаточно для того, чтобы автомобиль стал заметным на дороге, но не более

Если нужно обратить внимание остальных участников движения на конкретную деталь, действие, освещение должно быть не статическим, а динамическим — мигающим. Чтобы реализовать этот принцип на практике, нужно уяснить, что и фары, и указатели являются частью единой электрической схемы «шестерки». Для того чтобы указатели помаргивали, требуется периодический разрыв цепи питания ламп, тут-то и нужен специальный дистанционный ключ или реле

Для того чтобы указатели помаргивали, требуется периодический разрыв цепи питания ламп, тут-то и нужен специальный дистанционный ключ или реле.

В «шестерке» большинство релейных прерывателей располагаются компактным, единым блоком в силовом отсеке. В то же время электронный ключ поворотников, а также аварийного света находятся внутри салона под приборной панелью. Внешне и технически они однотипны, то есть с взаимозаменяемостью проблем возникнуть не должно. Главными задачами этих компонентов схемы являются:

токоснабжение ламп освещения и указателей поворота;
периодическое прерывание цепи, создающее эффект мигания лампочек;
звуковой сигнал в виде характерных щелчков, сопровождающих прерывание и мигание.

История автомобиля ВАЗ 2106

Схема ВАЗ 2106 дает автолюбителям детальное представление о расположении главных составляющих транспортного средства. Данная модель – автомобиль малого класса (вариант, который шел на экспорт – «Лада 2106») с четырехдверным кузовом.

Комплектован двигателем, рабочий объем которого 1,57 л, а мощностью составляет 75,5 л.с. Располагается мотор в передней части, вдоль продольной оси. История марки ВАЗ 2106 началась в 1976 г. Это была модернизированная модель 2103.

Летом 1998 г. производство авто и его модификаций было прекращено на ОАО «АвтоВАЗ», но, одновременно, началось на «РосЛада» в городе Сызрань. С июля 2001 г. данную модель начали производить из машинокомплектов в ДОАО «Ижмаш-Авто».

Схемы отдельных узлов шестёрки

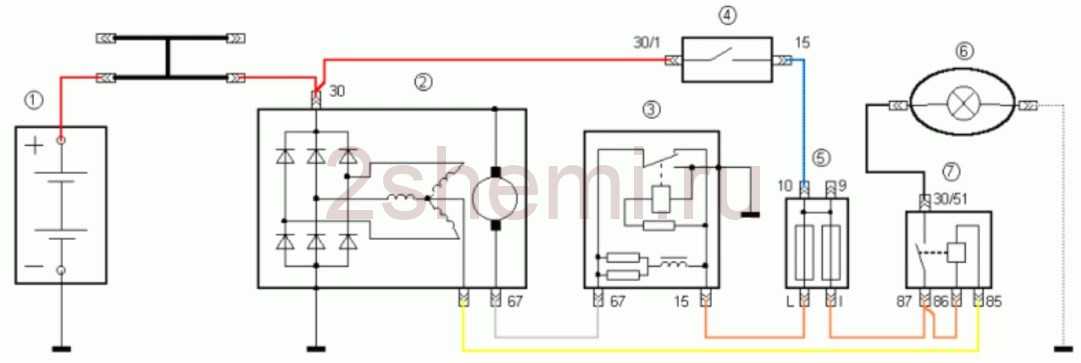

Электросхема соединений генератора

1 — АКБ VAZ-2106; 2 — генераторная установка «шестерки»; 3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения; 4 — замок; 5 — пластиковый модуль с предохранительными элементами; 6 — контрольный световой индикатор, определяющий заряд АКБ; 7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

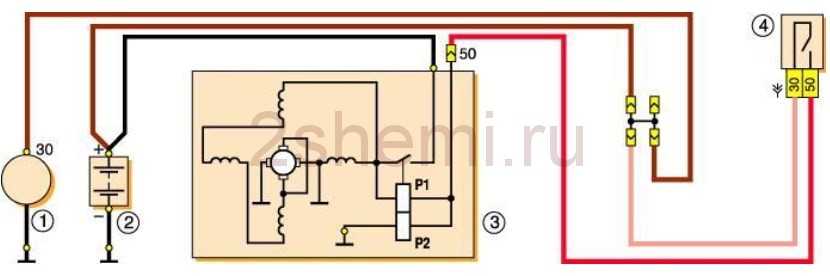

1 — стартерное устройство автомобиля; 2 — АКБ; 3 — генераторная установка; 4 — замок зажигания.

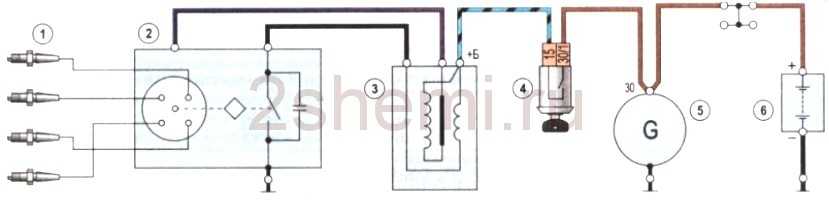

1 — свечи зажигания; 2 — распределитель; 3 — выключатель зажигания; 4 — катушка; 5 — коммутатор; 6 — генератор; 7 — АКБ.

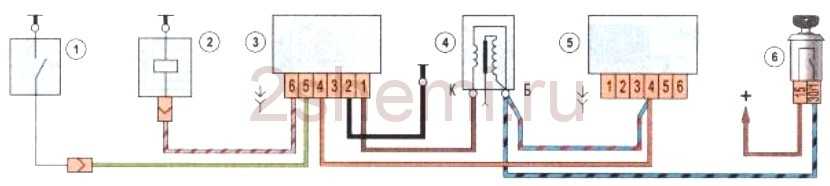

Электросхема управления клапаном карбюратора

1 — концевое переключательное устройство карбюраторного агрегата; 2 — непосредственно сам клапан двигателя; 3 — модуль, использующийся для управления карбюраторным узлом; 4 — катушка зажигания; 5 — коммутаторное устройство; 6 — переключатель зажигания, является замком.

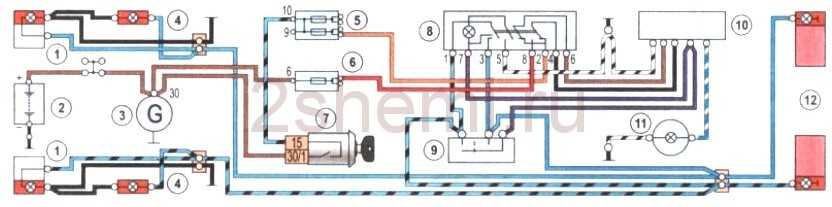

Электросхема указателей поворотов и сигналки

1 — световые устройства поворотных огней, установленные в передних оптических приборах; 2 — АКБ VAZ-2106; 3 — генераторный узел авто; 4 — боковые поворотные огни, расположенные на передних крыльях; 5 — главный монтажный модуль с предохранительными элементами; 6 — вспомогательный управляющий блок с предохранительными устройствами; 7 — замок зажигания; 8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли; 9 — переключательное устройство для активации и отключения поворотных огней; 10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки; 11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней; 12 — световые устройства указателей поворотных огней в задней оптике.

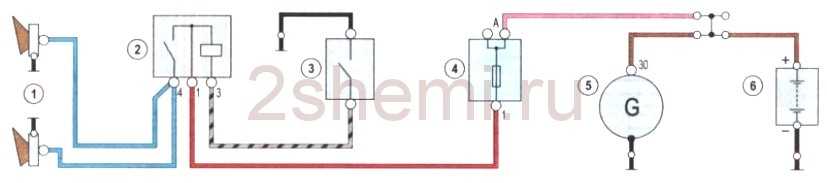

Электросхема включения звука

1 — звуковые устройства, использующиеся для воспроизведения импульсов; 2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения; 3 — переключатель звуковых импульсов; 4 — монтажный модуль с предохранительными элементами; 5 — генераторная установка ВАЗ 2106; 6 — АКБ.

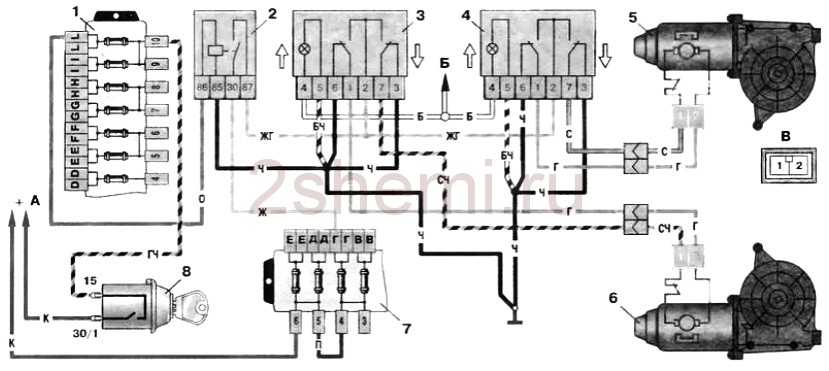

Схема включения элеткростеклоподъемников

1 — главный предохранительный модуль; 2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников; 3 — переключательное устройство электростеклоподъемника, установленного на левой двери; 4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди; 5 — электродвигатель левого подъемника стекла; 6 — вспомогательный модуль с предохранительными элементами; 7 — замок зажигания.

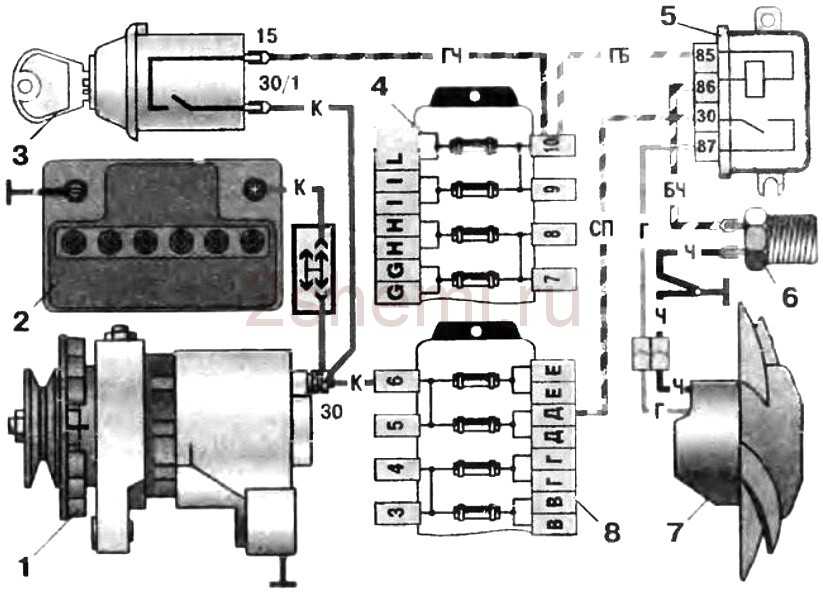

Схема системы охлаждения двигателя

1 — генераторный узел, установлен под капотом; 2 — АКБ; 3 — переключатель зажигания или замок; 4 — главный модуль с предохранительными элементами; 5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата; 6 — контроллер активации вентилирующего устройства; 7 — непосредственно сам вентилятор; 8 — вспомогательный предохранительный модуль.
