Расположение предохранителей mercedes sprinter 2006, инструкция онлайн

пропали стоп сигналы

mb E 124 92гв 102.2300 мкпп

Попробуй поменяй предохранитель на новый, даже если тестер показывает, что рабочий. Мне в свое время помогло

mb E 124 92гв 102.2300 мкпп

Цепь идет через блок управления освещением. Так что смотри его, тоже как то такое было. Я блок управления освещением менял, когда старый разобрал, было видно что то перегорело.

Алексей W124 1994 300D 5мкп седан черный WDB1241311C08447 W124 1988 300D 5мкп 603.192 универсал разбирается VW Golf2 1988 1.6D продан. VW Golf2 1989 1.6ТD купил еще один.. жене.

Mercedes W126/300SE, blau-schwarz (199), АКПП, 1988г Mercedes S123/300TD (ex 250T-mod), АКПП, 1979г

mb E 124 92гв 102.2300 мкпп

W123 , M102 230E , K-Jet, 4РКПП , 1982 г.в.

Карочинах. Берём контрольную лампочку, снимаем разъём с лягшки и с умным видом смотрим на него. К нему должно идти два провода: чёрно-красно-фиолетовый и чёрно-красно-белый. Первый — это плюс с предохранителя №5. Включаем зажигание и смотрим — горит контролька или нет. Если нет, то проверяем предохранитель, причём тычем лампочкой не в него, а в контактные пластины. Если есть до, но нету после, значит окислился он сам. Если лампочка горит на разъёме лягушки, то замыкаем его перемычкой, вытаскиваем блок контроля ламп (что-то типа 126 820 хх хх) и проверяем напряжение на ножке 15 -это провод от лягушки к блоку. Если есть на нём, то втыкаем тонкую перемычку между 15 и 3 (правый стоп), потом 15 и 1(левый стоп). Если при этом лампочки загораются — то таки да, виноват блок контроля.

Дмитий93 это нравится

А подскажите пропала аворийка и поворотники не работают. Я так понимаю это то же самое реле. Как проверить приходит ли на него питание? И где найти схумк этого реле.

W463 G320 1995г.W124 230E Coupe, 5МКПП, 1991 г., SportLine проданоW124 E280, АКПП, 1993 г.BNR32 Nissan Skyline GTR

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителей

Маркировка / обозначения	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Резервация
F (Ф-3) / 10	Резервация
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Автомобильный сигнал
F (Ф-6) / 30	Центральный замок
F (Ф-7) / 30	Резервация
F (Ф-8) / 20	Система электрического питания
F (Ф-9) / 10	Стеклоочистители лобового стекла
F (Ф-10) / 10	Омыватели передних фар
F (Ф-11) / 10	Омыватель заднего стекла
F (Ф-12) / 10	Топливная аппаратура (дополнительно)
F (Ф-13) / 30	Контролер трансмиссии автоматического типа
F (Ф-14) / 30	Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Система курсовой стабилизации
F (Ф-24) / 20	АБС (ABS)
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Подсветка вещевого ящика
F (Ф-28) / 15	Вентилятор отопителя (печка)
F (Ф-29) / 15	Система кондиционирования
F (Ф-30) / 20	Топливная система, реле бензонасоса
F (Ф-31) / 15	Система безопасности
F (Ф-32) / 20	Резервация
F (Ф-33) / 20	Датчик силового агрегата
F (Ф-34) / 20	Боковые зеркала
F (Ф-35) / 20	Стоп сигналы
F (Ф-36) / 20	Зарезервировано
F (Ф-37) / 20	Зарезервировано
F (Ф-38) / 20	Зарезервировано
F (Ф-39) / 20	Зарезервировано
F (Ф-40) / 20	Зарезервировано
F (Ф-41) / 20	Дополнительно
F (Ф-42) / 20	Дополнительно блок печного отопителя
F (Ф-43) / 20	Дополнительно блок печного отопителя
F (Ф-44) / 20	Дополнительно блок печного отопителя
F (Ф-45) / 20	Дополнительно блок печного отопителя
F (Ф-46) / 20	Дополнительно блок печного отопителя
F (Ф-47) / 20	Подсветка
F (Ф-48) / 20	Освещение салона
F (Ф-49) / 20	Реле омывателя лобового стекла
F (Ф-50) / 20	Резервация
F (Ф-51) / 20	Резервация
F (Ф-52) / 20	Электронный блок управления силовым агрегатом
F (Ф-53) / 20	Резервация
F (Ф-54) / 20	Резервация
F (Ф-55) / 20	Резервация
F (Ф-56) / 20	Стоп сигналы
F (Ф-57) / 20	Головной свет
F (Ф-58) / 20	Дроссельная заслонка
F (Ф-59) / 20	Стеклоподъемники
F (Ф-60) / 20	Противотуманные фары задние
F (Ф-61) / 20	Зажигание
F (Ф-62) / 20	Топливная аппаратура
F (Ф-63) / 20	Электрическое оборудование
F (Ф-64) / 20	Резервация
F (Ф-65) / 20	Контактная плата задних фонарей, стоп сигналов
F (Ф-66) / 20	Блок цифровых датчиков

Признаки неисправности

Прострел искры между модулями из-за слабого контакта, прогорания плавильного элемента;
Слышен запах плавленой пластмассы в месте установки монтажного блока;
На приборной панели светодиодное уведомление индикатора о неисправности оборудования в моторном отсеке, салоне машины;
При подаче напряжения, активации оборудования агрегаты неактивны.

Причины поломки

Не соблюдение сроков проведения диагностики, профилактики автомобиля;
Установка неоригинальных деталей, низкого качества изготовления;
Нарушение технологии монтажа;
Повреждение монтажного блока;
Замыкание в электрической цепи;
Повреждение силового кабеля, обрыв цепи;
Ослабление, окисление контактов.

Под капотом

Устройство защиты и коммутации

Разработчики из Рено не предусмотрели удобства автовладельцам для самостоятельной работы в этом узле. С одной стороны, конструкторы рассчитывают на надежную и долговременную службу электроники. С другой стороны, они настоятельно рекомендуют обращаться в сервисное обслуживание во избежание еще большей поломки. Теперь тем владельцем машин, у каких гарантийный срок истек, приходится усердно потеть.

Во-первых, так исключена возможность короткого замыкания. Во-вторых, в противном случае во время обратного подключения аккумулятора может сработать иммобилайзер, тогда двери заблокируются.

Алгоритм работы после поднятия капота

Снять аккумулятор;
Справа от него открыть коробку и оттуда извлечь короткий провод, идущий к минусовой клемме (чтобы не мешал дальше работать);
Открутить кронштейн, держащий аккумуляторную батарею;
В процессе разборки снимать штекерные соединения и ослаблять пучки проводов, это даст пространство для рук;
Ослабить крепления коммутационного блока и вытащить его с кожухом;
Снять кожух и в руках окажется коробка с предохранителями, а также различными реле и проводами к ним;
Отсоединить штекеры, теперь удобно осматривать.

Проводные соединения между собой отличаются, можно не запоминать их. Все собрать обратно будет легко.

Этот узел обеспечивает безопасность такому электрооборудованию:

ближний и дальний свет фар;
габаритные огни;
заднее освещение;
система впрыска топлива в двигатель;
навигационная система;
тяговое реле стартера;
другое.

Защита цепей питания

Такое устройство находится под защитно-коммутационным блоком. Чтобы добраться к нему, требуется повторить описанный выше алгоритм. Тут элементы касаются:

вентилятора охлаждающей системы двигателей;
контроллера предпускового подогрева;
усилителя управления рулем;
разных реле дополнительного подогрева и др.

Глубокое местоположение узла защиты цепей питания объясняется мерами предосторожности, поскольку здесь проходит электричество с большей сила тока – до 70 А

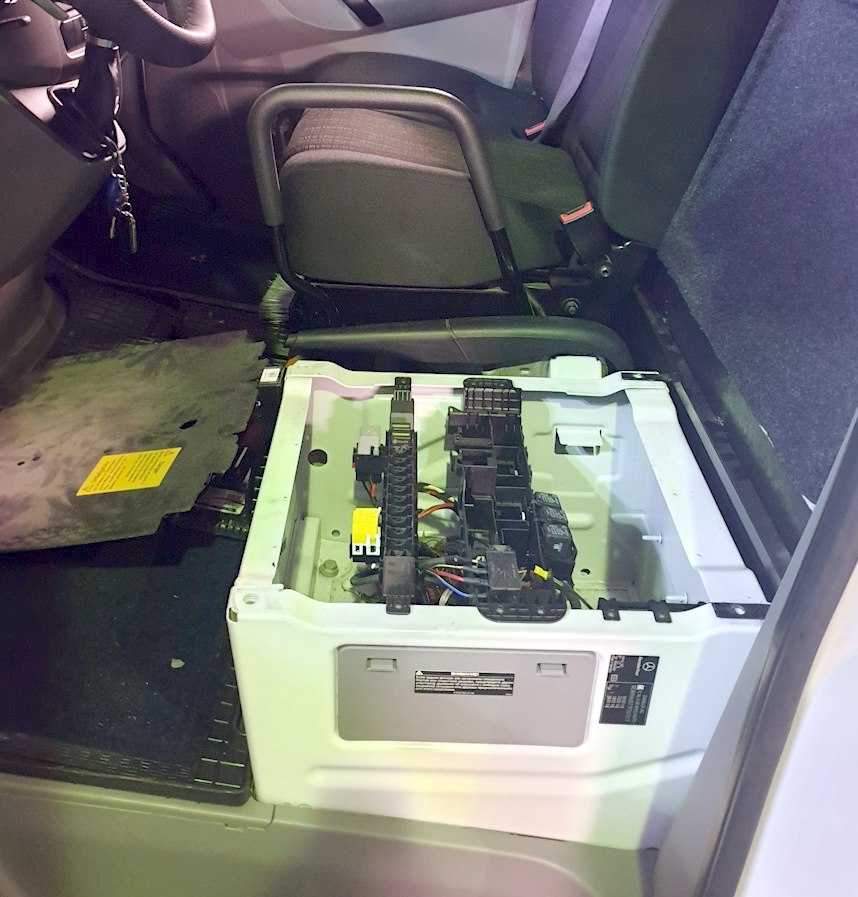

Блоки запобіжників та реле під сидінням водія

Під сидінням водія, а також сидінням пасажира можуть встановлюватися блоки з запобіжниками і реле.

Блок запобіжників

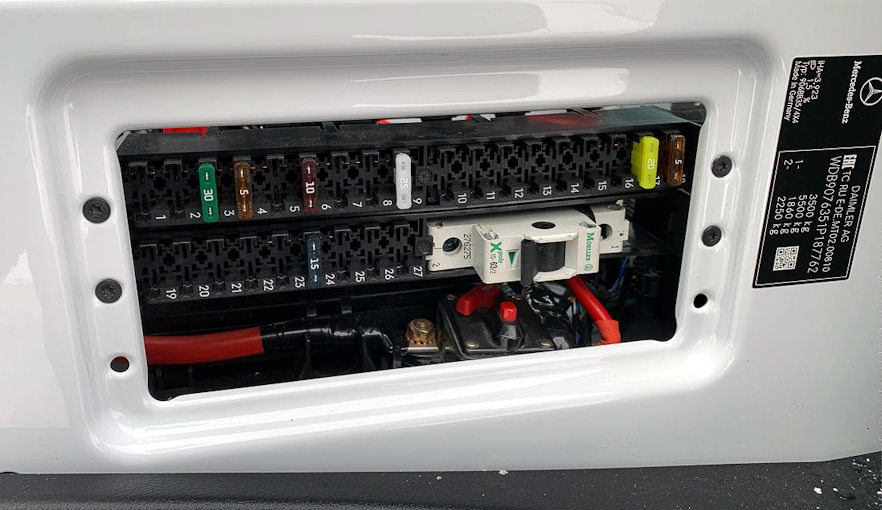

Для доступу до блоку треба прибрати захисну кришку, з боку сидіння водія.

Фото – приклад

Схема

Позначення

F55/1
1	10А Додаткова лампа покажчика повороту
2	15А Склоочисник заднього скла правий
3	30А Повний привід
4	25А Клемна колодка для електричного підключення
5	25A Блок регулювання сидіння водія
6	10A Блок обігріву сидіння водія
7	25A Поперекова опора водія
8	5A Контроль тиску в шинах
9	5A Помічник паркування;Основна камера (RVC).
F55/2
10	25A Зчіпний пристрій правого причепа (розетка причепа)
11	15A Блок керування з розеткою для причепа
12	25A Зчіпний пристрій лівий (гніздо для причепа)
13	15A Блок керування з розеткою для причепа
14	25A Багатофункціональний модуль (MPM)
15	25A Багатофункціональний модуль (MPM)
16	25A Повітродувка задньої камери
17	20A Додаткове опалення (водяне опалення)
18	15A Автоматична коробка передач, додатковий масляний насос
F55/3
19	15A Паркувальне опалення;
Клема 15 на додатковому акумуляторі.
20	5A Допоміжна акумуляторна батарея Вимірювання напруги
21	15A Обігрів заднього скла, ліве
22	15A Обігрів заднього скла правий
23	7,5A Гідроборт / самоскид (перед встановленням)
24	15A Клемна колодка для електричного підключення
25	5A Реле вентилятора даху
26	7,5A Сигнал спеціальний, виробник кузовів кабіни
27	30A Обігрів заднього скла
F55/4
28	15/30A Розсувні двері зліва;
Електричні розсувні двері ліворуч.
29	15/30A Розсувні двері права;
Електро розсувні двері права.
30	5A Блок антенного перемикача
31	7,5A Автоматична коробка передач
32	10A Автоматична коробка передач
33	30A Підсилювач гальм
34	15/30A Реле сирени; Підготовка до будинку на колесах.
35	15/30A Проблисковий маячок із сиреною;
30A Підготовка до будинку на колесах.
36	30A Підготовка до будинку на колесах
F55/5
37	10A Електрична сходинка ліва
38	10A Електрична підніжка права
39	5A Запобіжний зумер;
Електрична сходинка, права та ліва.
40	10A Автоматична коробка передач (NAT2)
41	5A Клема 15, спеціальний сигнал
42	5A Камера заднього виду (RVC);
Внутрішнє дзеркало з монітором заднього виду.
4 3	15A Гніздо живлення, кабіна
44	15А Гніздо живлення, стійка D, ліва
45	15А Гніздо живлення, стійка D, права
F55/6
51	5/7,5А USB-порт, лівий
52	5/7,5А USB-порт, правий

Блок реле

Встановлюється під самим сидінням водія.

Схема

Призначення

1	Обігрів лобового скла
2	Термінал 15
3	Обігрів заднього скла
4	Розетки, задні
5	Внутрішнє освітлення
6	Не використовується
7	Не використовується
8	Не використовується
9	Не використовується
10	Не використовується
11	Не використовується
12	Не використовується
13	Не використовується
14	Не використовується
—	Міні-реле
15	Правий задній двірник
16	Корпус клемної колодки виробника
17	Перемикач, контрольний сигнал заднього ходу
18	Даховий вентилятор
19	Додатковий масляний насос
20	Електрична підніжка права 1
21	Електрична підніжка права 2
22	Електрична сходинка ліва 1
23	Електрична сходинка ліва 2
24	сирена
25	Проблисковий маячок із сиреною
26	Завантажувальний ліфт

13.12. Предохранители

Рис. 338. Расположение блока предохранителей

Рис. 339. Расположение предохранителя вентилятора отопителя (под сиденьем водителя)

Предохранители находятся в специальном блоке под рулевой колонкой. Чтобы получить к ним доступ, необходимо откинуть крышку, показанную на
рис. 338. Открывать крышку следует в направлении 1, закрывать — в направлении 2. С внутренней стороны крышки расположена таблица с описанием расположения предохранителей. Все предохранители пронумерованы. Предохранитель вентилятора отопителя размещен отдельно и находится под сиденьем водителя (
рис. 339). Все дополнительные потребители электроэнергии могут быть подключены через этот блок. Более точное расположение предохранителей зависит от модификации. Правила эксплуатации предохранителей следующие:

— предохранители редко перегорают из-за перегрузок в сети. Причиной обычно становится короткое замыкание или неисправность электроприбора. Чаще всего где-нибудь возникает замыкание на «массу». Если причина не обнаружена, замена предохранителя не поможет;

— определить по электросхеме, когда на предохранитель подается напряжение. Оно может подаваться постоянно или при соответствующем положении замка зажигания. Также определите, в цепь какого прибора включен предохранитель;

— при проверке отрезком провода сделать перемычку между контактами предохранителя, на секунду замкнув цепь. Если последует сильное искрение, в данной цепи где-то есть короткое замыкание. По очереди проверить провода, ведущие к прибору, отсоединяя их. Если искрение исчезнет, следует искать неисправность в только что отсоединенном участке цепи;

— если при установке перемычки искрение сразу не происходит, повернуть ключ в замке зажигания, чтобы на предохранитель было подано напряжение, проверить это можно лампой-пробником. Если при замыкании перемычки есть искрение, проверить цепь, как описано выше;

— если замыкание возникает только при включении какого-либо прибора (например, обогрева заднего стекла, стеклоочистителя, указателей поворота или сигналов торможения, проверить «на искру» уже сложнее и требуется больше опыта. Небольшое искрение — нормальное явление, поскольку к потребителю идет ток большой силы. Сильное искрение по-прежнему будет свидетельствовать о коротком замыкании. Если вместо перемычки из провода использовать амперметр с пределом измерения 30 А, определить замыкание будет проще. Мгновенное зашкаливание прибора говорит о замыкании (контакт устройства сразу снять).

Расположение предохранителей

№ предохранителя	Сила тока, А	Подключенные приборы
1	15	Правые передний и задний габаритный свет
2	15	Правая лампа дальнего света
3	15	Левая лампа дальнего света
4	15	Лампа сигналов заднего хода
5	15	Сигнал торможения
6	20	Электродвигатель стеклоочистителя
7	15	Звуковой сигнал, обогрев заднего стекла, реле дополнительных устройств
8	20	Внутреннее освещение, прикуриватель, магнитола (вывод «30»)
9	15	Часы, аварийная сигнализация
10	15	Освещение приборов, фонарь освещения номерного знака, ближний свет
11	15	Левые передний и задний габаритный свет
12	15	Правая лампа ближнего света
13	15	Левая лампа ближнего света
14	15	Задние и передние противотуманные фары
15	15	Магнитола (вывод «15»)
16-18	15	Резерв для дополнительного оборудования

Примечание

Если какой-либо прибор перестает работать, часто причиной может быть плохой контакт удерживающих контактов предохранителя или их окисление, в результате чего цепь прерывается. В этом случае надо вынуть предохранитель, зачистить контакты и установить новый предохранитель.

предыдущая страница13.11. Омыватель ветрового стекла

следующая страница 13.13. Чтение электросхем

Предохранители и блоки реле для Mercedes-Benz Sprinter (W906) (2006-2017) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Mercedes-Benz Sprinter (W906) (CDI 215, 216, 218, 219, 315, 316, 318, 319, 415, 416, 418, 419, 515 , 516, 518, 519) (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017).

Проверка и замена предохранителей

Предохранители в вашем автомобиле служат для отключения неисправных цепей. Если предохранитель перегорает, все компоненты цепи и их функции перестают работать. Если плавкий предохранитель перегорел, внутренний элемент расплавится. Перегоревшие предохранители необходимо заменить предохранителями того же номинала, которые можно узнать по цвету и номиналу. Номиналы предохранителей указаны в таблице распределения предохранителей.

Если новый вставленный предохранитель также перегорает, обратитесь для выяснения и устранения причины в специализированной мастерской с квалифицированным персоналом, например, в авторизованном центре Mercedes-Benz.

Уведомление

Перед заменой предохранителя предохраните автомобиль от скатывания и отключите все потребители электроэнергии.
Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
Всегда заменяйте неисправные предохранители указанными новыми предохранителями с правильной силой тока. Если вы манипулируете или замыкаете неисправный предохранитель, или если вы заменяете его предохранителем с большей силой тока, электрические кабели могут быть перегружены. Это может привести к пожару. Существует риск несчастного случая и травм.
Используйте только предохранители, одобренные для автомобилей Mercedes-Benz и имеющие соответствующий номинал предохранителей для данной системы. В противном случае компоненты или системы могут быть повреждены.

Предохранители и реле для стандартного оборудования расположены в главном блоке предохранителей в пространстве для ног с левой стороны автомобиля. Дополнительные предохранители и реле для элементов дополнительного оборудования расположены в блоке предохранителей под сиденьем водителя и в его основании.

Блок предохранителей

Блок предварительных предохранителей в аккумуляторном отсеке в пространстве для ног с левой стороны автомобиля F59.

Блок предварительных предохранителей в основании сиденья водителя (только для вспомогательной аккумуляторной батареи) F59 / 7.

Блок предварительных предохранителей в основании сиденья водителя (только для вспомогательной аккумуляторной батареи) F59 / 8.

Блоки в салоне

Блок под рулём

В нижней части панели приборов, за защитной крышкой, находится блок с предохранителями и реле.

Схема

Описание

A12f1	Стояночный и габаритный света справа
A12f2	Правый дальний свет
A12f3	Левый дальний свет, индикатор дальнего света фар
A12f4	Фонарь заднего хода
A12f5	Стоп-сигнал
A12f6	Электродвигатель стеклоочистителя
A12f7	Звуковой сигнал, реле эл. цепи клеммы 15
A12f8	Плафоны освещения салона, прикуриватель, радио, клемма 30
A12f9	Выключатель аварийной световой сигнализации, парковочный свет
A12f10	Подсветка передней панели, фонарь освещения номерного знака
A12f11	Стояночный и габаритный свет слева
A12f12	Правый ближний свет
A12f13	Левый ближний свет, задний противотуманный фонарь
A12f14	Не используется
A12f15	Радиоприемник, цепь клеммы 15
A12f16	Блок управления CDI, клемма 30
A12f17	Блок управления CDI, клемма 30
A12f18	Зажигание, клемма 15
A12f19	Не используется
A12f20	Блок-панели управления кондиционера, клемма 30
A12f21	Вентилятор системы отопления, клемма 30
Реле
A12k1	Реле сигнала поворота
A12k2	Реле стеклоочистителя
A12k3	Реле CDI

Блок предохранителей и реле

Вариант 1

С боку видения водителя, за защитной крышкой находится еще один блок с предохранителями и реле.

Схема

Обозначение

Блок 9.1
F7	ESP, клемма 30
F11	Комбинация приборов
F900	Клемма 30
F85	Дневные ходовые огни, клемма 30
F43	Дистанционное радиоуправление
F112	Система центральной блокировки замков, клемма 30
F100	Система центральной блокировки замков, клемма 30
F44	Системы центральной блокировки замков
F101	Дополнительный жидкостной подогреватель
Блок 9.2
F115	Клемма D+
F158	Топливный насос
F300	Освещение салона
F70	Реле эл. цепи клеммы D+
F114	Дополнительный теплообменник
F110	Розетка прицепа
F155	Дополнительный подогреватель
F143	Дополнительный жидкостной отопитель
F19	Модуль дополнительных указателей поворота II
Блок 9.3
F116	Клемма 30
F117	Клемма 15
F180	Клемма 30
F52	Стеклоподъемник двери переднего пассажира
F53	Стеклоподъемник двери водителя
F54	Наружные зеркала заднего вида с обогревом и регулировкой
F86	Дневные ходовые огни, клемма 15
F87	Левая фара
Блок 9.4
F88	Правая фара
F89	Реле клеммы 87 (1)
F90	Реле клеммы 87 (2)
F91	Реле клеммы 87 (3)
F128	Подогрев сиденья водителя
F139	Дополнительный жидкостной отопитель
F150	Вентилятор на крыше
F163	Тахограф, клемма 30
F164	Тахограф, клемма 15
Блок 9.5
F5	ESP
F119	Дополнительный вентилятор кондиционера
F6	ESP, клемма 30
Реле
K26	Реле клеммы D+
K61	Реле стартера
K87	Реле клеммы 87

Вариант 2

Схема

Описание

9.1
1	F158 10A Дизельный двигатель, элементы двигателя / блок управления
2	F180 10A Дизельный двигатель, элементы двигателя / блок управления
3	F19 10A Модуль мигания дополнительных указателей поворота
4	F43 10A Транспондер иммобилайзера
5	F85 10A Свет для движения в дневное время
6	F70 15A Реле D+
7	F143 25A Дополнительное отопительное устройство
8	Резерв
9	F44 25A Система центральной блокировки замков
9.3
19	F115 10A Изготовитель кузова, D+
20	F117 15A Изготовитель кузова, зажим 15
21	F116 25A Изготовитель кузова, зажим 30
22	F150 15A Потолочный вентилятор
23	F114 25A Дополнительный теплообменник
24	F163 7,5A Тахограф
25	F164 7,5A Тахограф
26	F139 10A Система дополнительного отопления
27	F54 10A Наружные зеркала заднего вида
9.4
28	F98 10A Реле вентилятора, ступень вентилятора 1
29	F128 15A Система обогрева сиденья водителя
30	Резервный
31	F155 25A Дополнительное водяное отопление
32	F52 25A Стеклоподъемники
33	F53 25A Стеклоподъемники
34	Резерв
35	F110 15A Гнездо электропитания прицепа
36	F300 10A Плафоны

Под сидушкой водителя, могут устанавливаться некоторые дополнительные реле.

Общая схема

Назаначение

K37	Реле звукового сигнала
K39	Реле топливного насоса
K52	Разъединительное реле АКБ
K55	Реле отключения ближнего света слева
K68	Реле света для движения в дневное время суток
K69	Реле света для движения в дневное время суток
K70	Реле клеммы 15
K74	Реле клеммы 15
K77	Реле дополнительного вентилятора кондиционера
K78	Реле клеммы D+
K79	Реле клеммы 15
K95	Реле отключения ближнего света справа
K101	Реле системы центральной блокировки замков, указатель поворота слева
K102	Реле системы центральной блокировки замков, указатель поворота справа
K141	Реле заднего противотуманного фонаря
K900	Реле прикуривателя

Замена предохранителей

Перед проведением профилактики подготавливаем:

Последовательность действий при самостоятельной замене модулей в салоне Мерседес Спринтер:

Открываем водительскую дверь, фиксируем машину на стояночный тормоз, выключаем зажигание;
Под рулевым колесом расположен монтажный блок. Отщелкиваем пластиковую крышку, пинцетом извлекаем неисправный модуль по порядковому номеру;
На штатное место вставляем новый предохранитель, закрываем крышку.

При возникновении необходимости установки блока в сборе, необходимо дополнительно выкрутить два фиксатора отверткой, отсоединить колодки с проводами, после чего извлечь плату, заменить новой.

Чтобы установить новые модули на печной отопитель нужно сдвинуть водительское сиденье назад до упора. В полости основы кресла установлен монтажный блок с модулями для печного отопителя.

Аккуратно отщелкиваем крышку, отыскиваем модуль по порядковому номеру, извлекаем его. На место неисправного вставляем новый, закрываем крышку вновь, регулируем сиденье.

В отличие от предохранителей, реле – прерыватели имеют больший срок службы, подлежат замене реже. В основном, после аварий, столкновения, при механическом повреждении.

Проверяйте монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте скопление конденсата в корпусе.

Предохранители находятся в специальном блоке под рулевой колонкой. Чтобы получить к ним доступ, необходимо откинуть крышку, показанную на рис. 338 . Открывать крышку следует в направлении 1, закрывать — в направлении 2. С внутренней стороны крышки расположена таблица с описанием расположения предохранителей. Все предохранители пронумерованы. Предохранитель вентилятора отопителя размещен отдельно и находится под сиденьем водителя ( рис. 339 ). Все дополнительные потребители электроэнергии могут быть подключены через этот блок. Более точное расположение предохранителей зависит от модификации. Правила эксплуатации предохранителей следующие:

Предохранители находятся в специальном блоке под рулевой колонкой. Чтобы получить к ним доступ, необходимо откинуть крышку, показанную на рис. 338. Открывать крышку следует в направлении 1, закрывать — в направлении 2. С внутренней стороны крышки расположена таблица с описанием расположения предохранителей. Все предохранители пронумерованы. Предохранитель вентилятора отопителя размещен отдельно и находится под сиденьем водителя ( рис. 339). Все дополнительные потребители электроэнергии могут быть подключены через этот блок. Более точное расположение предохранителей зависит от модификации. Правила эксплуатации предохранителей следующие:
