Трактор т 150: электропроводка и схема в картинках

Общая схема электрического оборудования трактора

Строительные машины и оборудование, справочник

Общая схема электрического оборудования трактора

Категория:

ТракторыОбщая схема электрического оборудования трактора

На тракторах установлено большое количество самых разнообразных приборов и устройств, которые можно подразделить на две основные группы — источники тока и его потребители.

К источникам электрического тока относятся аккумуляторная батарея (рис. 46, в) с включателем «массы» и генератор с реле-регулятором или без него.

К потребителям электрического тока относятся следующие приборы и устройства (см. рис. 46, а):

приборы освещения — фары для наружного освещения, устанавливаемые в передней и задней частях трактора, задние и передние габаритные фонари, фонарь для освещения номерного знака, плафон для внутреннего освещения кабины и лампочки освещения щитка контрольных приборов;

приборы световой сигнализации — сигнальный фонарь поворота и сигнал торможения;

приборы зажигания (см. рис. 46, б) — искровая свеча зажигания и магнето высокого напряжения прибор звуковой сигнализации приборы и устройства для пуска двигателя трактора — стартер и устройство для подогрева воздуха при пуске;

электрические контрольные приборы с датчиками; обслуживающие приборы и устройства — вентилятор, предохранители, штепсельная розетка и всякого рода включатели и переключатели.

Все приборы и устройства электрического оборудования трактора соединены по однопроводной схеме, при которой металлические детали трактора используются как один из проводов, по которым протекает электрический ток.

Рис. 46. Приборы электрического оборудования трактора: а — потребители электрического тока; б — приборы зажигания; в — источники тока; 1 — фары; 2 — фонарь освещения номерного знака; 3— сигнал торможения; 4 — габаритные фонари; 5 — штепсельная розетка; 6 — звуковой сигнал; 7—датчики; 8—вентилятор; 9—устройство для подогрева воздуха при пуске двигателя; 10— стартер; 11 — контрольные приборы; 12 — предохранители; 13 — плафон; 14 — свеча зажигания; 15 — магнето высокого напряжения; 16 — реле-регулятор; 17 — генератор; 18 — включатель «массы»; 19 — аккумуляторная батарея.

Детали, выступающие в роли проводника, называют «массой»; к «массе» трактора принято присоединять минусовые клеммы генератора и аккумуляторной батареи.

Категория: —
Тракторы

Электрооборудования трактора Т-25 и его схема

Электроэнергия тесно вошла в нашу жизнь и используется во всех отраслях. Сейчас трудно представить, что-либо где бы не использовалась энергия движений электронов. Используется она и в тракторных системах: для запуска двигателя с помощью стартера, для внешнего освещения, питания различных контроль-измерительных приборов и звуковой сигнализации. Сегодняшняя наша статья будет посвящена именно этому вопросу, потому что вопросов по нему возникает достаточно много.

Электрооборудование трактора Т-25 принцип работы

Согласно своего функционального назначения все приборы и аппарату электрооборудование трактора делят на две группы: потребительские и дающие (источники тока).

Во «Владимирце» Т-25 источниками электрического тока являются: стартовая аккумуляторная батарея 12-ти вольтова и емкость от 132 Ач (ампер часов) и генератор переменного тока, которые базово оснащен выпрямителем на кремниевой основе и имеет реле-регулятор контактно-резисторного типа.

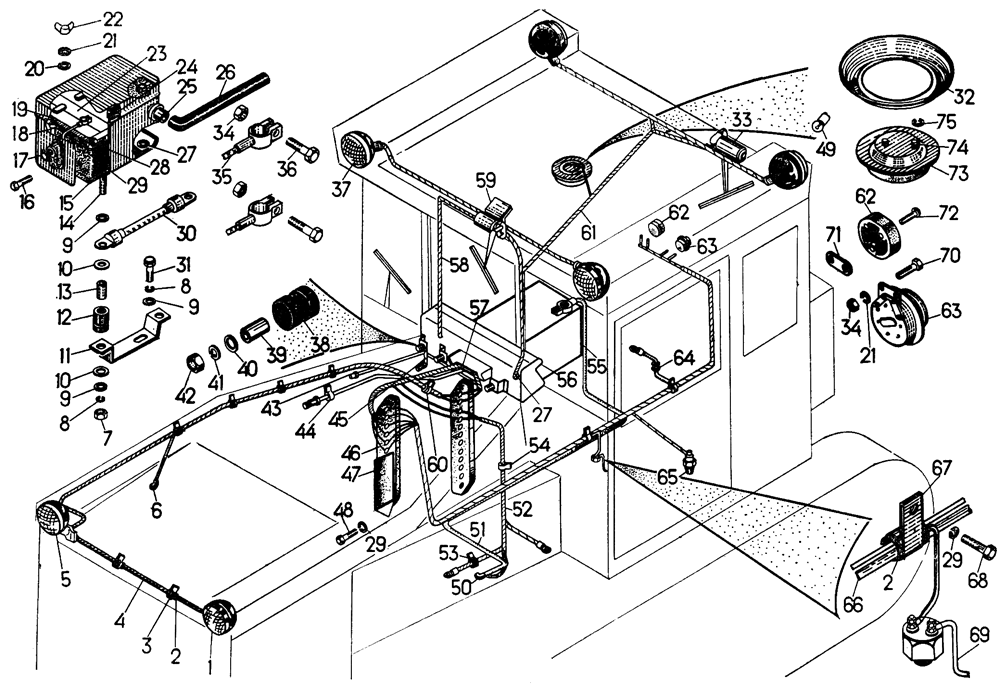

Схема электрооборудования Т-25

Ниже мы приведем полную схему электрооборудования трактора и дадим краткое её описание.

Генератор нужен для выработки самой электроэнергии, которая нужна для питания потребительских источников во время работы двигателя. Аккумуляторная батарея нужна для питания тех же потребителей, но в момент, когда двигатель не заведен.

Когда требуется много энергии, например, в ночное время суток или при большей нагрузке, то питания может происходить одновременно как от генератора, так и от батареи.

Все излишняя энергия, которая вырабатывается генератором во время своей работы, идет на зарядку батареи, что очень удобно.

Если стрелка амперметра отклонена от нуля к плюсу, это означает что в данный момент идет зарядка батареи и наоборот. При исправных системах питания, наличия приводного ремня генератора и работающем двигателе – индикатор контроля положения массы гаснет.

Если же она загорается при работающем двигателе, то это свидетельствует об обрыве вентиляторного ремня или самой неисправности генератора. Тогда следует немедленно остановить трактор, отключить массу и устранить поломку.

Иначе, это может привести к полному разряду батареи через обмотку генератора.

Также вместе с потребительскими источниками энергии трактор Т-25 имеет и потребительские. К которым относятся:

1. Система запуска двигателя: стартер, блокирующее реле, стартерное реле, подогрев свечи накала;2. Сигнализация и освещение: передние и задние лампы, повороты и габариты, подсветка номерного знака и контрольных приборов, подача звукового сигнала;3. Измерительно-контрольные приборы: это все что находиться на торпеде трактора (амперметр, прибор давления масла, термометр и т.д.).

Трактор т-25 имеет однопроводную цепь, это означает что все потребители и источники энергии соединяются с помощью одного провода, а в качестве заземления (массы) выступают металлические части трактора. Защита от большого перепада напряжения при коротком замыкании электрооборудование и проводов выступают специальные плавкие предохранители, которые находятся в определенно отсеке.

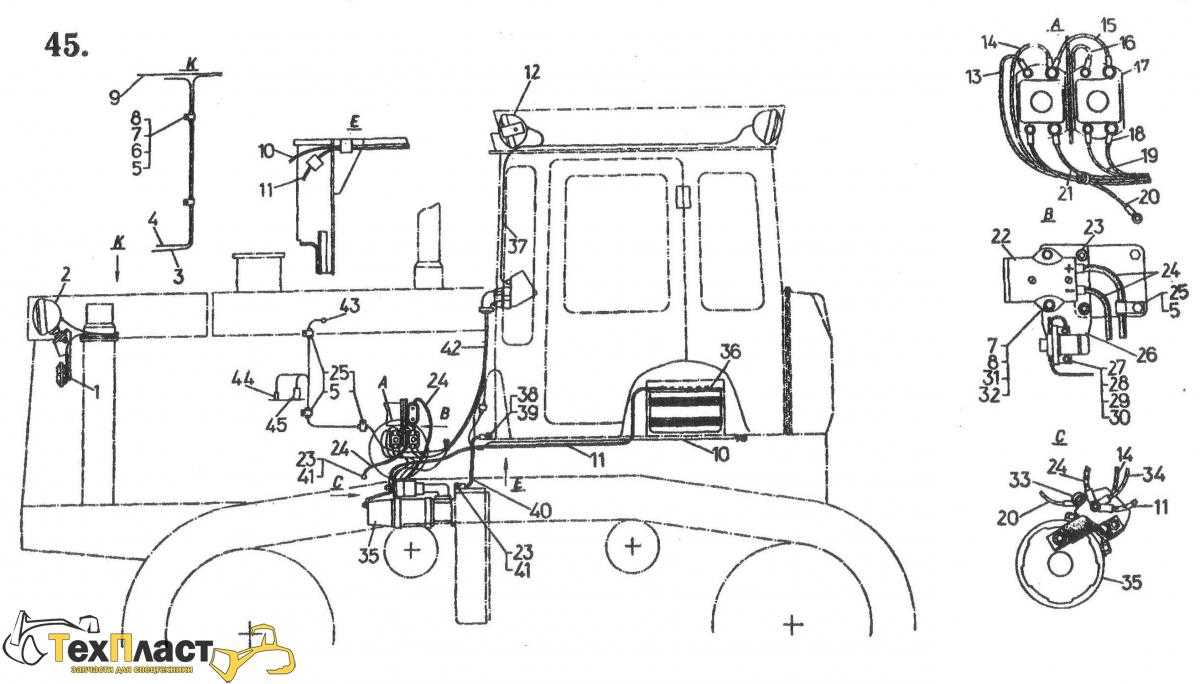

Электропроводка т 150 с ямз: подготовка к работе

Перед началом работы по установке или замене электропроводки на тракторе Т-150 с двигателем ЯМЗ необходимо провести подготовительные мероприятия. Они позволят грамотно и безопасно выполнить работы и избежать возможных непредвиденных ситуаций в процессе.

1. Соберите необходимые инструменты и материалы:

• Набор инструментов (отвёртки, кусачки, пассатижи, ножницы для проводов и др.);
• Электромонтажные инструменты (клещи для обжима контактов, изолированные отвертки и т.д.);
• Электропроводка (кабель, разъемы, розетки, выключатели и др.);
• Изолента, термоусадочные трубки, проводная клемма и другие материалы для изоляции и фиксации проводки;
• Схема электропроводки трактора Т-150 с двигателем ЯМЗ (если есть).

2. Проверьте состояние электропроводки:

Необходимо осмотреть все провода, разъемы и компоненты электрической системы трактора Т-150. Если обнаружены повреждения, трещины или признаки износа, необходимо произвести замену или ремонт элементов электропроводки.

3. Отключите аккумуляторную батарею:

Перед началом работ по замене электропроводки, необходимо отключить аккумуляторную батарею для исключения возможности короткого замыкания и получения электрических токов. В случае необходимости, снимите аккумулятор и отведите его на зарядку или проверку.

4. Задокументируйте существующую схему электропроводки:

Если существующая схема электропроводки не сохранена, перед началом работ рекомендуется создать детальную схему электропроводки трактора Т-150 с двигателем ЯМЗ. Это позволит избежать путаницы в дальнейшем и грамотно подключить новую проводку.

5. Проведите диагностику электропроводки:

С помощью тестера или мультиметра осуществите проверку проводов и элементов электропроводки

Обратите внимание на расположение элементов, качество контактов и целостность проводов. Запишите результаты диагностики для последующих работ

6. Произведите маркировку и демонтаж старой электропроводки:

Перед началом установки новой электропроводки необходимо разобрать старую. Произведите маркировку проводов и разъемов для последующей правильной установки. Аккуратно отсоедините провода от клемм, разъемов и компонентов. Тщательно сняв старую электропроводку, соберите и уберите ее для последующей утилизации.

Проверка и замена аккумулятора

Аккумулятор – самый важный источник питания в тракторе Т-150, поэтому его работоспособность должна быть всегда под контролем. В данном разделе мы расскажем о том, как провести проверку аккумулятора и при необходимости заменить его.

Проверка аккумулятора

Перед проведением проверки аккумулятора убедитесь, что двигатель трактора выключен и ключ зажигания находится в положении «Выключено».

1. Проверьте внешний вид аккумулятора: отсутствие повреждений, трещин и протечек электролита.
2. Проверьте зажимы аккумулятора на предмет окисления и неплотного контакта. При необходимости очистите зажимы и обработайте их контактную поверхность антикоррозийным составом.
3. Используя вольтметр, измерьте напряжение на клеммах аккумулятора. Нормальным значением является напряжение 12 Волт. Если напряжение ниже, аккумулятор требует замены.
4. Выполните нагрузочную проверку аккумулятора, включив фары на максимальную яркость на несколько минут. Если напряжение на аккумуляторе сильно падает, аккумулятор требует замены.

Замена аккумулятора

Если после проверки вы убедились, что аккумулятор требует замены, следуйте инструкциям ниже:

1. Выключите двигатель и отсоедините отрицательный клемму аккумулятора.
2. Отверните крепежные болты, фиксирующие аккумулятор в поддоне. Аккумулятор легко извлекается из поддона при помощи резинового ремня или специальной ручки.
3. Поставьте на новый аккумулятор крышку, прокладки и предохранительные колпачки (если они не были установлены на старый аккумулятор).
4. Установите аккумулятор в поддон и закрепите его болтами.
5. Подсоедините положительный клемму аккумулятора, затем отрицательный клемму.

После замены аккумулятора важно убедиться, что клеммы плотно прилегают к зажимам аккумулятора и обеспечивают надежный контакт. Также стоит проверить работу электрооборудования трактора, чтобы убедиться в корректной установке аккумулятора

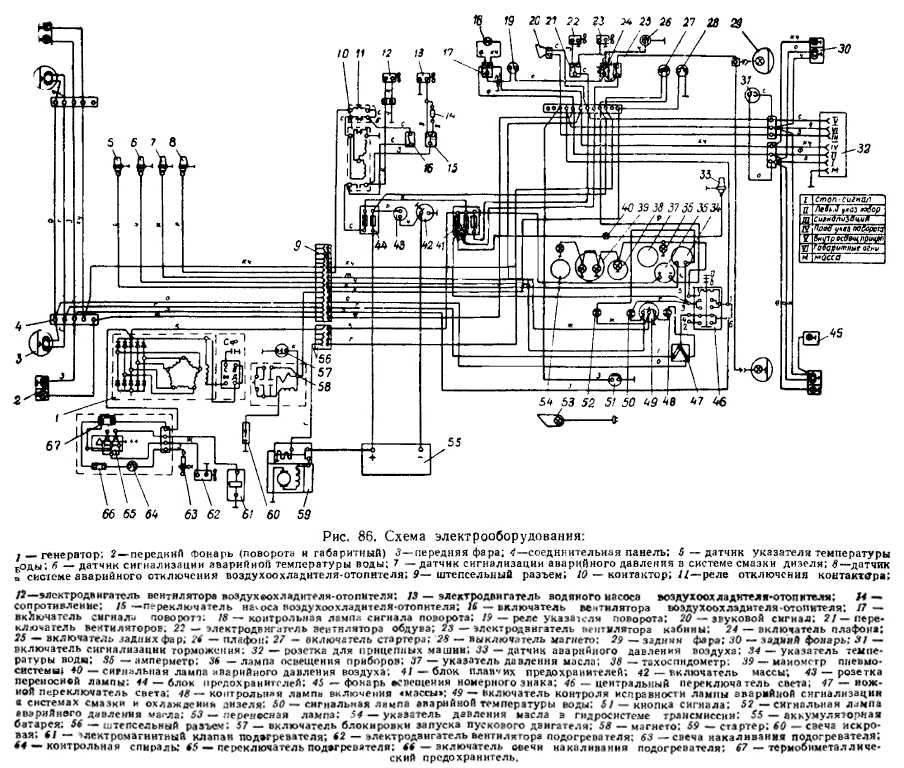

Схема электрооборудования трактора Т-25

Схема электрооборудования трактора Т-25

Схема электрооборудования трактора Т-25 (рис.

Включатель стартера имеет два положения: первое — вклю­чение подогревателя 45 (свеча накаливания) и второе — вклю­чение стартера.При запуске двигателя в зимнее время продолжительность включения свечи накаливания должна быть 30—40 сек. Работа стартера при запуске двигателя не должна превышать 10 сек. Если двигатель после двух-трех включений с минутным пере­рывом не запустился, то следует выяснить причины плохого за­пуска и устранить их.

Схема электрооборудования трактора Т-25

Рис. 71. Схема электрооборудования трактора Т-25:1 — фара тракторная передняя ФГ 305; 2 — генератор Г302Б переменного тока 12 в 190 вт; 3 — стартер 12 в 2,8 л. с. СТ222; 4 — аккумуля­торная батарея 135 а*ч 3-ТСТ-135ЭМС; 5 — розетка штепсельная 47 к.; 6 — включатель «массы» ВК318Б; 7 — реле указателя поворота РС410В; 8 — пат­роны ламп освещения приборов ПП102-Ж; 9 — электролампа 12 в 1,5 св; 10 — контрольный элемент подогрева ПД51; 11 — указатель давления масла МД219; 12— тахоспидометр со счетчиком мото-часов ТХ120; 13 — включа­тель стартера ВК316Б; 14 — фонарь контрольной лампы ПД-20-Е; 15 — панель соединительная 12-клеммовая ПС 12; 16 — электролампа указателя пово­рота 12 в 21 св; 17 — фонарь тракторный передний ПФ204; 18 — элек­тролампа габарита 12 в 6 ев; 19 — включатель стоп-сигнала ВКЮ-Б; 20 — фара тракторная задняя ФГ304; 21 — фонарь тракторный задний ФП209; 22 — соединитель проводов ПС305; 23 — электролампа стоп-сигнала и габа­рита 12 в 21+6 св; 24 — кнопка сигнала ВК-34; 25 — переключатель освещения передних фар П57; 26 — переключатель указателей поворота П57; 27 — штепсельный разъем; 28 — розетка штепсельная ПСЗООА; 29 — электро­лампа освещения номерного знака 12 в 3 св; 30 — фонарь тракторный номерного знака ФП200; 31 — фонарь контрольной лампы ПД20-Д; 32 — включатель задних фар ВК-57; 33 — включатель габаритов ВК-57; 34 — ам­перметр АП200; 35 — указатель температуры масла УК 133М; 36 — патрон контрольной лампы ПП113Д; 37 — реле включения стартера РС502; 38 — со­противление добавочное СЭ-52: 39 — панель соединительная 5-клеммовая ПС5; 40 — блок предохранителей ПР106; 41 — блок защиты БЗ-30; 42 — плавкая вставка ПВ-20А; 43 — .

Отклонение стрелки амперметра от нуля к плюсу свидетельствует о зарядке батареи, а отклонение от нуля к минусу — о ее разрядке.Электролампа контроля положения включателя массы при исправных системах питания и пуска и наличии приводного рем­ня генератора гаснет при работающем двигателе. Если сигналь­ная лампа загорается во время работы двигателя, то это сви­детельствует либо об обрыве ремня вентилятора, либо о неис­правности генератора. В этом случае необходимо остановить двигатель, отключить «массу» и устранить неисправность

Внимание:Останавливая двигатель, необходимо отключить аккумуля­торную батарею, выключив включатель «массы» (контрольная лампа при этом гаснет). Невыполнение этого требования может привести к разряду аккумуляторной батареи через обмотку возбуждения генератора

— электрическая схема solid-option-a

Whats New

Базовая электрическая схема трактора — основная электрическая схема для всех садовых тракторов, использующих статор и систему зажигания от аккумуляторной батареи, вот основная электрическая схема это приложение для всех старинных и старинных газонных и садовых тракторов, использующих систему зарядки статора и систему зажигания аккумулятора, мы сделали все возможное, чтобы сделать это максимально простым и понятным, это приложение для всех старых медвежат-кадет форд якобсен джон дир колесный конь и простые городские садовые тракторы.

Базовая электрическая схема трактора — проводка трактора поможет вам разобраться в запутанном беспорядке в вашем тракторе Это был всего лишь базовый обзор концепций электропроводки, которые вы можете добавить к своему трактору, такие как предохранительные выключатели, предохранители, амперметры, счетчики часов, индикатор ghts и т.д., все они будут подключены аналогично описанному выше.класс fc 2 марта 2014 г. основные принципы — аккумулятор на схеме подключения стартера трактора.

Базовая электрическая схема трактора — К счастью, большинство современных хитростей в их проводке были сделаны до того, как появились датчики компьютеров, даже у настоящих регуляторов напряжения у некоторых даже не было зажигания, как мы думаем, это просто маг, который был полностью дискретным Из проводки трактора 39 возьмите в качестве примера следующую электрическую схему. Схема подключения системы запуска Amazon печатные книги https createdpace 3623931 amazon kindle edition http amazon automotive electronic dp class grp grp talgo Факты ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b продолжительность видео метка 4 мин.

Базовая электрическая схема трактора Базовая электрическая схема трактора

Принципиальная электрическая схема для всех садовых тракторов, использующих статор и систему зажигания от аккумуляторной батареи isavetractors Онлайн-ресурс karmann ghia технический (электрический) vw dune buggy, dune buggy, auto repair Принципиальная электрическая схема трактора малых двигателей Схема подключения ford 9n 2n 8n трактора Massey Ferguson электрическая схема генератора, тракторы ford, тракторы Схема] основная схема подключения трактора полная версия hd качество электрическая схема jandjwiringh slowlifeumbria it Основная схема подключения трактора 1994 ford f 150 проводка зажигания 3 фазы sampai malam warmi fr Основная схема подключения трактора 1994 ford f 150 проводка зажигания 3 фазы sampai malam warmi fr

Важность электрической системы зажигания

Электрическая система зажигания является одной из самых важных компонентов трактора Т-150. Она отвечает за поджигание топливной смеси в цилиндре двигателя и обеспечивает стабильную работу двигателя. Хорошо настроенная и исправная электрическая система зажигания гарантирует эффективную работу двигателя, снижает расход топлива и повышает надежность трактора в целом.

В электрической системе зажигания Т-150 применяются следующие основные компоненты:

• Распределительный распределитель зажигания;
• Свечи зажигания;
• Катушка зажигания;
• Электрическая проводка;
• Аккумулятор;
• Стартер.

Распределительный распределитель зажигания является основным элементом системы зажигания. Он отвечает за отправку заряда электричества на свечи зажигания в нужное время. Распределитель преобразует низкое напряжение от аккумулятора в высокое напряжение, достаточное для образования искры на свече зажигания.

Свечи зажигания играют ключевую роль в формировании искры для поджигания топливной смеси. Они должны быть в отличном состоянии и правильно настроены, чтобы обеспечивать эффективное сгорание топлива.

Катушка зажигания отвечает за увеличение напряжения, поступающего от аккумулятора в распределитель, и передачу его на свечи зажигания. Она обеспечивает надежную и стабильную работу системы зажигания.

Электрическая проводка служит для передачи электрического тока от катушки зажигания к свечам зажигания. Она должна быть в отличном состоянии и не иметь никаких повреждений или обрывов, чтобы обеспечивать надежную передачу заряда.

Аккумулятор является источником энергии для системы зажигания. Он обеспечивает необходимое напряжение для работы катушки зажигания и передачи заряда на свечи зажигания.

Стартер используется для запуска двигателя. Он подает электрическую энергию на стартерный двигатель, который в свою очередь позволяет запустить двигатель трактора.

Если хотя бы один из компонентов электрической системы зажигания не функционирует должным образом, это может привести к проблемам в работе двигателя. Неправильная система зажигания может вызвать перебои в поджигании топливной смеси, низкую мощность двигателя, пропуски цилиндров, высокий расход топлива, ухудшение работы двигателя на холостом ходу и повышенный уровень выбросов.

Поэтому регулярная проверка и обслуживание электрической системы зажигания Т-150 является важной задачей для поддержания эффективной работы двигателя. Рекомендуется регулярно проверять состояние свечей зажигания, проводку и другие компоненты системы зажигания, а при необходимости заменять или ремонтировать их

Также следует обращать внимание на заряд аккумулятора и исправность стартера. Только тщательное внимание к электрической системе зажигания гарантирует надежную и безотказную работу вашего трактора Т-150

Электрическая система зажигания трактора Т-150

В электрической системе зажигания трактора Т-150 используется низковольтная цепь, которая обеспечивает передачу электрического тока от аккумулятора к свечам зажигания двигателя. Этот процесс необходим для инициирования воспламенения топлива в цилиндрах и последующего запуска двигателя.

Главные компоненты электрической системы зажигания Т-150 включают в себя:

• Аккумулятор;
• Генератор;
• Стартер;
• Транзисторный распределитель зажигания;
• Свечи зажигания;
• Катушки зажигания.

Аккумулятор является источником электрической энергии для всей системы зажигания. Он обеспечивает запуск двигателя и питает различные устройства, такие как фары, сигналы поворота и электрический стартер.

Генератор заряжает аккумулятор и поддерживает электрическую систему в рабочем состоянии. Он преобразует механическую энергию двигателя в электрическую, поддерживая заряд батареи на нужном уровне.

Стартер с помощью высокое мощности приводит в движение внутренний двигатель и запускает двигатель трактора. Он получает электричество от аккумулятора и передает его на стартер силовым кабелем.

Транзисторный распределитель зажигания управляет порядком зажигания в каждом цилиндре двигателя. Он принимает сигналы от датчиков положения коленчатого вала и распредвала, и передает соответствующие импульсы на катушки зажигания.

Свечи зажигания устанавливаются в каждом цилиндре двигателя и осуществляют искру для воспламенения топливно-воздушной смеси. Они получают высоковольтный импульс от катушек зажигания, который вызывает искру между электродами свечи.

Катушки зажигания преобразуют низкое напряжение от аккумулятора в высокое напряжение, необходимое для инициирования искры в свечах зажигания. Они получают сигнал от транзисторного распределителя зажигания и передают его на свечи зажигания.

Электрическая система зажигания Т-150 играет важную роль в работе двигателя и обеспечивает его эффективную и надежную работу. Регулярное обслуживание и тщательная проверка этой системы помогут предотвратить неполадки и обеспечить длительный срок службы трактора.

Электропроводка т 150 с ямз: установка и подключение компонентов

Электропроводка т 150 с ямз является важной частью электросистемы трактора и требует правильной установки и подключения его компонентов. В этом разделе мы рассмотрим этапы установки и соединения основных элементов электропроводки

1. Монтаж электрогенератора

Этапы установки:

1. Очистите поверхность двигателя от грязи и масла.
2. Установите электрогенератор на специальные крепежные болты.
3. Закрепите гайками и затяните их до требуемого уровня.

Подключение:

1. Подсоедините проводку электрического генератора к выводам генератора и аккумулятора.
2. Убедитесь, что соединения клемм надежные и ничего не осталось нераспределенными.

2. Установка аккумуляторной батареи

Этапы установки:

1. Выключите трактор и отсоедините провода от аккумулятора.
2. Разместите аккумулятор на специальном держателе и закрепите его гайками.

Подключение:

1. Подсоедините провода положительного и отрицательного полюсов аккумулятора к соответствующим зажимам.
2. Убедитесь, что соединения клемм надежные и ничего не осталось нераспределенными.

3. Подключение освещения и сигнальных устройств

Этапы подключения:

1. Используя электрическую схему трактора, подключите соответствующие провода к фарам, поворотникам, стоп-сигналам и другим освещению и сигнальным устройствам.
2. Убедитесь, что провода правильно подключены в соответствии с цветовыми маркировками их изоляции.

После завершения установки и подключения компонентов электропроводки т 150 с ямз, необходимо проверить работу системы, убедиться в правильном функционировании освещения и сигнальных устройств.

Обслуживание электрооборудования трактора Т-16

В конце работы шасси Т-16 необходимо выполнить обслуживание электрооборудования трактора проверять исправность и надежность крепления генератора, а также крепления проводов к клеммам. После 100 часов работы двигателя нужно смазывать подшипники генератора Г-80В через масленки, расположенные на крышках.

В каждую масленку следует заливать 5 капель дизельного масла. Нельзя заливать в масленки лишнее масло, так как оно, вытекая из подшипников, попадает на коллектор, что приводит к обгоранию последнего и повреждению изоляции обмоток генератора.

После, каждых 240-250 часов работы шасси в рамках обслуживания электрооборудования трактора необходимо осмотреть щетки генератора и проверить легкость движения их в щеткодержателях. Нормальное давление щеток на коллектор равно 900-1250 г.

При износе щеток до высоты 14 мм их следует заменить новыми. Новые щетки необходимо притереть к коллектору. Для этого полоску стеклянной шкурки, ширина которой должна быть равна длине коллектора, надо ввести между щеткой и коллектором так, чтобы сверху оказалась сторона бумаги, на которой нанесен слой стеклянного порошка. Полоска должна охватывать коллектор по окружности примерно на 180°. Передвигая бумагу между щеткой и коллектором, нужно добиться, чтобы щетка полностью прилегала к коллектору.

После притирки щеток необходимо тщательно продуть генератор сжитым воздухом дня удаления стеклянного порошка.

Затем надо проверить состояние рабочей поверхности коллектора. При наличии следов нагара или неравномерном износе необходимо зачистить коллектор стеклянной шкуркой, приведя в действие генератор и прижимая кусочек стеклянной бумаги к коллектору.

В случае большого износа или подгорании коллектора генератор следует снять с двигателя, разобрать и проточить коллектор на токарном станке, стараясь снять слой металла только до устранения износа. После проточки вырезать изоляцию между пластинами коллектора ножовочным полотном па глубину 0.8 мм.

При проточке коллектора биение его относительно цапф вала не должно превышать 0.05 мм.

Для обеспечения нормальной работы генератора необходимо следить за натяжением ремня привода. Для регулирования натяжения ремня нужно:

— ослабить болты крепления генератора к кронштейну;

— отвернуть контргайку нажимного болта;

— ввертывая или вывертывая нажимной болт, добиться нормального натяжения ремня;

— затянуть болты крепления генератора и законтрить нажимной болт контргайкой.

Натяжение считается нормальным, если ремень при нажатии пальцем между шкивами генератора и вентилятора прогибается на 10-15 мм.

См. также: Трактор МТЗ-82 — для работ, где необходима большая мощность. Интегральный регулятор напряжения Т-16.

• < Назад
• Вперёд >

Проверка и регулировка генератора трактора Т-150

Генератор является одной из важных частей электропроводки трактора Т-150. Он отвечает за производство электрической энергии, которая заряжает аккумуляторную батарею и питает электрооборудование трактора.

Для обеспечения нормальной работы генератора необходимо регулярно проверять его работу и при необходимости производить регулировку. В этом разделе будет описан процесс проверки и регулировки генератора трактора Т-150.

Проверка генератора

1. Установите мультиметр на измерение постоянного напряжения.
2. Подсоедините красный провод мультиметра к выходу генератора (+), а черный провод — к заземлению.
3. Запустите двигатель трактора и дайте ему прогреться.
4. Проверьте напряжение на клеммах генератора. Оно должно быть примерно равно 13.8-14.5 Вольт. Если напряжение ниже или выше указанного диапазона, необходимо произвести регулировку генератора.

Регулировка генератора

1. Выключите двигатель трактора и отсоедините провода от клемм генератора.
2. Ослабьте крепежные болты генератора, чтобы можно было его поворачивать.
3. С помощью прижимной гайки поворачивайте генератор таким образом, чтобы изменить его положение относительно ремня привода генератора.
4. Проверьте напряжение на клеммах генератора снова. Если оно все еще не входит в указанный диапазон, повторите процесс регулировки.
5. Когда напряжение на клеммах генератора входит в указанный диапазон, закрепите крепежные болты генератора и подсоедините провода к клеммам генератора.

Проверка и регулировка генератора трактора Т-150 является важным шагом в поддержании оптимальной работы электрооборудования трактора. Выполняйте эти процедуры регулярно, чтобы обеспечить надежную работу генератора и электрооборудования вашего трактора.
