Как снять тормозной барабан рено дастер

Демонтаж тормозного барабана

Перед демонтажем барабана, если активирован ручник, необходимо снять автомобиль с ручного тормоза, чтобы тормозные колодки вернулись в исходное положение в барабане. После того как отпустили ручник, убеждаемся в том, что барабан стал свободно вращаться.

Попутно покрутив барабан, убеждаемся в том, что подшипник не шумит, барабан легко крутится, стало быть, подшипник находится в хорошем состоянии.

Затем приступаем к демонтажу барабана. Для работы будем использовать ударную отвёртку, с несколько скруглённым краем на её жале.

Вставляем конец отвёртки между барабаном и защитным щитком и пробуем его постепенно отводить от щита, прокручивая при этом барабан. Работаем аккуратно, чтобы не подломить края барабана, так как он легко может покрошиться от резкого усилия или удара. А также стараемся не разогнуть металлическую защиту.

Но также постукиваем молотком по барабану, чтобы он быстрее проснулся. Барабан начал шевелиться, но что-то его ещё держит и не даёт полностью сняться.

Берём толстую отвёртку и постепенно по миллиметру отводим барабан от щита, понемногу барабан сходит со своего места. Для центровки можно использовать две большие отверти, чтобы не создавался перекос при снятии барабана.

Вообще, правильно будет вначале ослабить трос ручника, и операция выполнится намного быстрее. Но я не стал ослабевать тросы и поэтому долго приходится демонтировать с помощью отвёртки.

Вдоволь «насладившись» подобным истязанием над своим автомобилем, всё же решил ослабить тросы ручного тормоза, так как накладки сопротивляясь, удерживают барабан.

Ключом, вернее сказать, битой TORX «T15» откручиваем крепление защитной пластиковой крышки, чтобы добраться до регулировки тросов ручника.

Добравшись до тросов, не нашёл регулировочной гайки и решил, что на этом автомобиле тросы не регулируются. Однако разобрав дальше кожух под ручкой переключения скоростей, нашёл всё же я регулировочную гайку, под торцевой трубчатый ключ на «10».

Сразу решил отпустить тросы с запасом, чтобы было легче снять тормозной барабан, а также установить новые колодки, если потребуется их замена.

Для окончательного снятия барабана решил использовать зубило, вставив его в щель между щитом и барабаном. Ударяя по зубилу молотком и прокручивая при этом барабан, расширил зазор на толщину указательного пальца.

Но, разъединился подшипник ступицы. В обратном порядке сборки мы его почистим, помоем соляркой, смажем и соберём, это не проблема.

Остается замерить толщину накладок тормозных колодок. Кстати, рабочий тормозной цилиндр сухой это значит, работает без проблем.

Очищаем пыль щёткой и приступаем к замерам. Визуально задние колодки уже требуют замены.

Диаметр тормозного барабана MAXI 204.45 мм. На барабане обозначен оттиск компании Рено, стало быть, это оригинальное изделие.

Популярные статьи:

Тормозной барабан на Рено Логан следует снимать в случаях его износа или повреждения, замены тормозных цилиндров или колодок, а также для диагностики общего состояния тормозной системы.

Когда менять колодки, признаки износа

Конструкция тормозного механизма Рено Дастер Полноприводный Renault Duster имеет заднюю независимую многорычажную подвеску, передниприводная версия комплектуется торсионной полузависимой балкой. Вследствие этого есть различия в расположении и креплении троса ручника к колодкам

Важно учитывать, что задние колодки на Дастер 4х2 и 4х4 отличаются механизмом привода тормозов ручного тормоза. Минимально допустимый внутренний диаметр тормозного барабана составляет 229,5 мм, а новый барабан имеет номинал 228,5 мм. Максимальный диаметр указан на барабане Регламентно производить замену следует раз в 60 тыс

Максимальный диаметр указан на барабане Регламентно производить замену следует раз в 60 тыс

км. Однако стоит учитывать, что износ колодок зависит не от указаний производителя, а от качества колодок, степени износа тормозного барабана, нашего стиля вождения. Поэтому пробег не будет показателем износа. Основные признаки изношенных задних колодок:

Максимальный диаметр указан на барабане Регламентно производить замену следует раз в 60 тыс. км. Однако стоит учитывать, что износ колодок зависит не от указаний производителя, а от качества колодок, степени износа тормозного барабана, нашего стиля вождения. Поэтому пробег не будет показателем износа. Основные признаки изношенных задних колодок:

1. Снижение эффективности торможения.
2. Шум, скрип при торможении.
3. Большой рабочий ход рычага ручника.
4. Вибрации при нажатии педали тормоза, хотя это скорее говорит об износе тормозного барабана.

Интересное по теме: Лучшие свечи для Хендай Солярис. Выбор и замена своими руками

Чтобы определить износ надо измерить толщину фрикционной накладки тормозной колодки включая основание. Толщина новой колодки составляет 4.9 мм. Максимально допустимый износ 3.5 мм. При показателях ниже 4мм необходима оперативная замена.

Важно произвести замену всех четырех элемент обоих колес. В противном случае при торможении машину может повести в сторону

Замена тормозного диска Renault Duster

Для замены передних тормозных дисков Renault Duster необходимо выполнить следующие процедуры:

• Снимаются декоративно-защитные пластиковые колпаки, откручиваются болты и снимается колесо;
• Руль поворачивается до предела, в ту сторону, с которой будет выполняться замена диска;
• Демонтируется тормозные колодки. В случае замены диска они в обязательном порядке также подлежат замене. Не допускается использование старых тормозных колодок на новых дисках;
• С диска снимается суппорт и подвешивается к передней подвеске, как правило, к пружине, при помощи проволоки или обычной верёвки. Это предотвратит излишнее натяжение тормозного шланга;
• Отсоединяются болты, крепящие направляющую для колодок к поворотному кулаку. Они имеют 18 размер головки;
• Направляющие для колодок снимаются, после чего механик получает доступ к болтам, прикрепляющим диск к ступице. Как правило, их необходимо предварительно очистить металлической щёткой от коррозии и грязи;
• Для того, чтобы открутить два винта, крепящих тормозной диск к ступице, необходим специальный ключ Torx Т-40. Для того чтобы облегчить демонтажные работы и предотвратить прокручивание ступицы в одно из монтажных отверстий для колеса вкручивается болт, после чего ступицу можно зафиксировать, заклинив ее монтировкой, установленной между болтом и буртиком;
• После откручивания болтов диск можно снять. При этом, не следует применять чрезмерных усилий или пользоваться металлическими предметами как рычагом;
• Перед установкой нового диска к поверхности ступицы, которая непосредственно контактирует с ним необходимо тщательно очистить от любых загрязнений и очаговой ржавчины.

Снятие задних тормозных барабанов показано на видео:

Цена работы на сто

Примерная стоимость услуг, предлагаемых автосервисами по ремонту — от 600 рублей. Правильная замена износившихся деталей способствует более длительной эксплуатации. Обратный эффект наблюдается при некачественном, ненадлежащем отношении к работе. В таком случае выйдут из строя не только колодки, но и вероятнее всего повредится сам барабан, что повлечёт за собой существенные денежные затраты и более сложный ремонт. Чтобы определить износ, производители часто устанавливают устройства, которые определяют состояние элементов системы. При использовании электронных приспособлений используется индикатор на панели приборов. Механические устройства начинают при эксплуатации тормозной системы воспроизводить характерные звуки, служащие сигналом о необходимости диагностики. Замена необходима сразу на обоих колесах, для равномерного торможения автомобиля. Иначе водитель может не справиться с управлением, это приводит к серьёзным непоправимым последствиям. Установка новых задних колодок на дастере может быть необходима при следующих неисправностях:

• недостаточная или неравномерная тормозная сила;
• прихватывание тормозов после прекращения воздействия на педаль;
• чрезмерный ход педали тормоза;
• недостаточная интенсивность работы стояночного тормоза.

Пошаговая инструкция для полноприводных авто

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Алгоритм действий при замене колодок:

1. Установить автомобиль на ровную площадку и заглушить двигатель.
2. Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
3. Поднять кузов домкратом и установить под порог стальную страховочную стойку.
4. Отвернуть болты и снять колесо со ступицы.
5. Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
6. При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
7. После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
8. Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
9. Вынуть противоположный крючок пружины из отверстия в задней накладке.
10. Демонтировать по аналогии нижнюю пружину.
11. Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
12. Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
13. Вытащить стержень с противоположной стороны барабанного механизма.
14. Снять по аналогичной методике фиксатор передней накладки.
15. Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
16. Удалить колодку и пружину, установленную на металлическом наконечнике троса.
17. Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Проверка педали тормоза на наличие свободного хода

Шаг 1: Проверка наличия свободного хода у педали тормоза

Для начала нужно убедиться, что педаль тормоза имеет свободный ход

Для этого нажмите на педаль и обратите внимание на ее поведение. Если педаль начинает тормозить сразу же после нажатия, значит, свободного хода нет

Чтобы убедиться в наличии свободного хода, нужно проверить расстояние от опоры педали до болта, который крепится к суппорту. Свободный ход должен составлять 10-15 мм.

Шаг 2: Регулировка педали тормоза

Если свободного хода нет, необходимо произвести регулировку педали тормоза. Для этого нужно открыть капот автомобиля и найти стопорный болт на главном тормозном цилиндре. Ослабьте болт и отрегулируйте педаль, чтобы получить требуемый свободный ход.

Для более точной регулировки можно использовать специальную пасту для регулировки тормозов.

После регулировки убедитесь, что педаль имеет свободный ход и тормоза работают корректно.

Характерные признаки выхода из строя тормозов

Главные признаки, говорящие о поломке тормозов кроссовера:

• значительное увеличение степени хода тормозной педали в педальном узле, с периодическими провалами, излишней упругостью;
• потеря курсовой устойчивости и уход в сторону паркетника при торможении;
• резкое увеличение дистанции тормозного пути;
• мгновенное срабатывание тормозных дисков и барабанов, блокировка колес скачками;
• биение колес при выполнении торможения;
• посторонние шумы (свист, визг) тормозов.

Технический центр «Гвардейский» выполняет как регламентированные, так и текущие работы, связанные с диагностикой и ремонтом тормозной системы. В обязательном порядке каждые 15 тысяч километров пробега проверяются:

• тормозная жидкость и ее уровень в системе, наличие подтеков в местах соединения;
• гидравлический привод тормозной системы, тормозные шланги и трубки, их степень износа и состояние;
• тормозные диски Рено Дастер и колодки тормозные Рено на колесах спереди.

Отметим, что замена тормозной жидкости регламентирована французским автопроизводителем через 90 тысяч километров пробега или три года эксплуатации, в зависимости от того, какое событие наступит первым. Проверка, очистка, а при необходимости и замена колодок задних колес осуществляется через каждые 15 тысяч километров пробега.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	500 / 300 р. Дисконт: 250 р.	>10
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	5400 / 4500 р. Дисконт: 4000 р.	4
005-008502	Защита на порожек багажника	Русская Артель	1500 / 1300 р. Дисконт: 1000 р.	>10
PT014-7010402-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1300 / 1100 р. Дисконт: 850 р.	>10
NRD-009102	Жабо под лобовое стекло (РА)	Русская Артель	1800 / 1700 р. Дисконт: 1600 р.	4
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р. Дисконт: 1900 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	6
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 2000 р. Дисконт: 1700 р.	>10

Как поменять трос ручника

Каждый узел и комплектующая имеет свой собственный ресурс эксплуатации, после которого требуется установка новой запчасти. Аналогичная ситуация и с деталями, входящими в систему ручного тормоза, в частности трос ручного тормоза. Ниже расписано подробно, каким образом можно отремонтировать стояночный тормоз на седане Рено Логан, если он не поддается регулировке. Но следует помнить, что колодки задних колес начинают разжиматься под действием 2-х тросиков. Причем у каждой свой отдельный привод. Замена троса ручника:

1. Сначала производится ослабление тросов откручиванием регулировочной гайки, как указано ранее, в начале данной публикации.
2. Затем автомобиль устанавливается на домкрат, чтобы была возможность окрутить задние колеса и провести демонтаж тормозных барабанов.
3. С каждого колеса производится снятие задних тормозных колодок, предварительно отщелкнув фиксирующие пружины, которые стягивают колодки.
4. После на рычаге приводящем колодки в действие снимается окончание тросика. Произвести данную процедуру можно лишь предварительно отжав пружину, используя пассатижи.
5. Когда вышеуказанные операции выполнены пассатижами сжимается крепежный элемент защитного каркаса и снимается трос с отверстия в щите тормозного узла.
6. Оболочки защиты правого и левого тросиков дополнительно удерживаются специальными крепежными элементами, размещенными на рычажке балки – отожмите их.
7. После, чуть подтянув приводные троса в салон автомобиля Renault Logan, необходимо вывести их концы из отверстий уравнителя.
8. Теперь операции выполните под днищем машины Рено Логан и протяните тросики через каналы в основании кузова.

Процедура извлечения дефектных тросов стояночной тормозной системы закончена. Чтобы поставить новые тросики следует использовать данный алгоритм, но в обратной последовательности. Аналогичные действия выполняют когда требуется замена тросика ручника как специалисты автосервиса, так и при самостоятельном подходе. Кроме этого, может понадобиться установка нового троса спереди ручника, но это касается уже починки механизма рычага и это отдельная история, и покупать нужно запчасти оригинальные, у каждой из них имеется свой артикул.

Неисправности задних колодок

Есть несколько признаков, по появлению которых можно понять, что нужно менять эти запчасти. Неисправности элементов системы выражаются:

• в уменьшении объёма жидкости без видимых на то причин;
• заметном снижении эффективности торможения;
• наличии настораживающих звуков.

Срок службы не регламентирован, поэтому появление неисправности не должно быть неожиданным. Долговечность деталей, эффективность работы и их исправность зависит исключительно от манеры езды водителя, интенсивности эксплуатации транспортного средства. При появлении малейших признаков неисправности и их игнорировании водитель в скором будущем может столкнуться с длительным дорогим ремонтом или просто не справится с управлением во время очередной поездки.

Обозначение каталожный номер для передних тормозных колодок Рено Дастер

Итак оригинальные передние тормозные колодки на российских автомобилей Renault Duster с 2,0 двигателем производит фирма. Их каталожный номер Ferodo – 440603905R. В качестве альтернативы могут быть применены также колодки: – SANGSIN SP1390 (для Duster с двигателем 2.0 литра) под торговой маркой HI-Q; – Renault 4106 084 81R; – TRW GDB3332; – Nipparts J3601085; – Girling 6133321; – Bosch 0 986 424 795. Из отзывов автомобилистов наиболее мягкими являются тормозные колодки фирмы Bosсh, что в случае их применения позволит уменьшить износ тормозных дисков, но при этом также несколько уменьшит и период эксплуатации тормозных колодок, за счет более интенсивного износа.

Регулировка

Как было сказано выше регулировка ручного тормоза Рено Дастер происходит после ремонта или замены троса. Благодаря тому, что на Renault Duster конструкция ручного тормоза имеет саморегулирующее устройство, корректировка натяжения происходит без каких либо проблем, а вот сам ручник необходимо подтягивать самостоятельно. Происходит регулировка путем перемещения рукоятки вниз и вверх, а также полным нажатием на педаль. Во время этого процесса возникают несколько щелчков храповика, после чего ручник начинает работать исправно. В случае если произошло ослабление трасса, его нужно натянуть, сделать это правильно можно следующим образом:

1. Пластиковую панель, расположенную между пассажиром и водителем снимаем
2. Поднимаем при помощи домкрата заднюю часть автомобиля
3. Несколько раз ногой нажимаем на тормоз и удерживаем педаль в нажатом положении
4. Берем ключ на 10 и вращаем по часовой стрелке регулировочную шайбу, производя регулировку троса
5. Поднимаем ручной тормоз в рабочее положение и в этот момент должны быть слышно около восьми щелчков, если их меньше, то нужно ослабить трос, открутив регулировочную гайку против часовой стрелки

После того как ручной тормоз Рено Дастер отрегулирован, необходимо произвести финальную проверку, для этого опускаем ручной тормоз и прокручиваем задние колеса, они должны свободно крутится. Переводи ручник в рабочее состояние, в таком положение колеса должны быть неподвижны.

Регулировку ручника следует производить после замены любых тормозных элементов, а также после любых работ связанных с тормозной системой.

Источник

Как заменить колесо на ВАЗ 2108-ВАЗ 2115?

Кстати подмену колеса рекомендуется так же создавать с помощью динамометрического ключа, так как по различному закрученные болты (С разной силой), могут даже разбить ту часть диска в какой они находятся, например попытайтесь три болта затянуть с малеханькой силой, а один из всех четырёх с очень большой силой и после наезда на кочку вероятнее всего в том месте где один из болтов закручен очень повредится диск, так как вся сила при наезде будет идти конкретно на эту часть колеса у автомобиля

1) В самом начале операции рекомендуется ослабить но не откручивать стопроцентно, все болты колесо на автомобиле.

Во всех случаях возьмите для себя на заметку, ослаблять болты крепления колёс необходимо когда машина всем своим весом стоит на земле, так как если вы решите не ослаблять болты пока машина стоит на земле, а решите сходу их открутить когда поднимите автомобиль в воздух, то может быть даже из-за рывков которые вы будете деталь руками, автомобиль вероятнее всего упадёт с домкрата и для вас его придётся опять подымать!

Куда верно на ВАЗ, что бы снять колесо?

2) Потом когда болты будут чуток ослаблены, поднесите домкрат к подходящему месту на автомобиле и после этого с помощью него аккуратненько не торопясь приподнимите машину таким макаром, чтоб колесо повисло в воздухе.

Если вы не осознаете куда необходимо ставить домкрат под автомобиль, объясняем! Домкрат устанавливается под три разных места избранных при всем этом на ваше усмотрение, а конкретно под сам порог, либо же под лонжерон, либо же под поперечину автомобиля!

3) Дальше когда автомобиль у вас будет висеть в воздухе, то под избранные в связи с ситуацией колёса, можно будет подсунуть кирпичи чтоб машина стояла и никуда не скатилась в случае чего, например если машина у вас стоит на горке и передняя часть у неё задрана ввысь, то под какое нибудь заднее колёсо непременно необходимо будет подсунуть домкрат, чтоб машина с него не свалилась. (В почти всех случаях кстати рекомендуется подкладывать кирпичи под колёса, для того чтоб автомобиль просто не раскачивался из стороны в сторону)

А вообщем идеальнее всего колесо не поменять вообщем на горке, но всё же бывают различные ситуации в жизни, бывает даже и на грязевой почве приходится поменять колесо, вот например вы поехали на дачу после дождиков и дорогу развезло и здесь как назло спустило правое например колесо от наезда на гвоздь либо же ещё на что то! (Кстати в этом случае если вы будете подменять колесо не на жёстком покрытии а на мягеньком, то в рекомендуется под домкрат подсунуть какую нибудь дощечку чтоб машина не свалилась с него, а если вы подмену производите на очень мягеньком покрытие допустим на грязищи то в таком случае автомобиль рекомендуется вытолкнуть на более жёсткую поверхность, а по другому подмена колеса у вас вероятнее всего вообщем не получится)

4) После того как колесо вывешено а под колёса на всякий случай подложены кирпичи, отверните все болты которые крепят колесо у автомобиля, а после отворачивания аккуратненько снимите его с машины.

Перед отворачиванием болтов, подденьте так же с помощью ножика либо же отвёртки защитный колпак ступицы и после этого снимите его с колеса!

Установка новых колёс делается в оборотном порядке снятию, но только всегда помните о том что затягивать на сто процентов все болты которые крепят колесо, необходимо только в этом случае когда машина будет всем весом стоять на земле а не висеть в воздухе и ко всему этому болты заворачивайте крест на крест.

Когда колесо будет установлено на автомобиль, непременно с помощью насоса проверьте давление воздуха в колесе и по необходимости подкачайте его!

Но в коем случае не закручивайте болты очень туго, а конкретно с помощью ноги либо же очень очень с помощью руки, да и смотрите за тем чтоб очень ослаблены болты небыли!

Если вы желаете более тщательно выяснить процесс подмены колеса, а так же выяснить достойные внимания советы, тогда в таком случае просмотрите видео-ролик который размещается чуток ниже:

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес перед­неприводных и полноприводных автомобилей Renault Duster имеют принципиально одина­ковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага приво­да стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на при­мере переднеприводного автомобиля.

Одна­ко для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

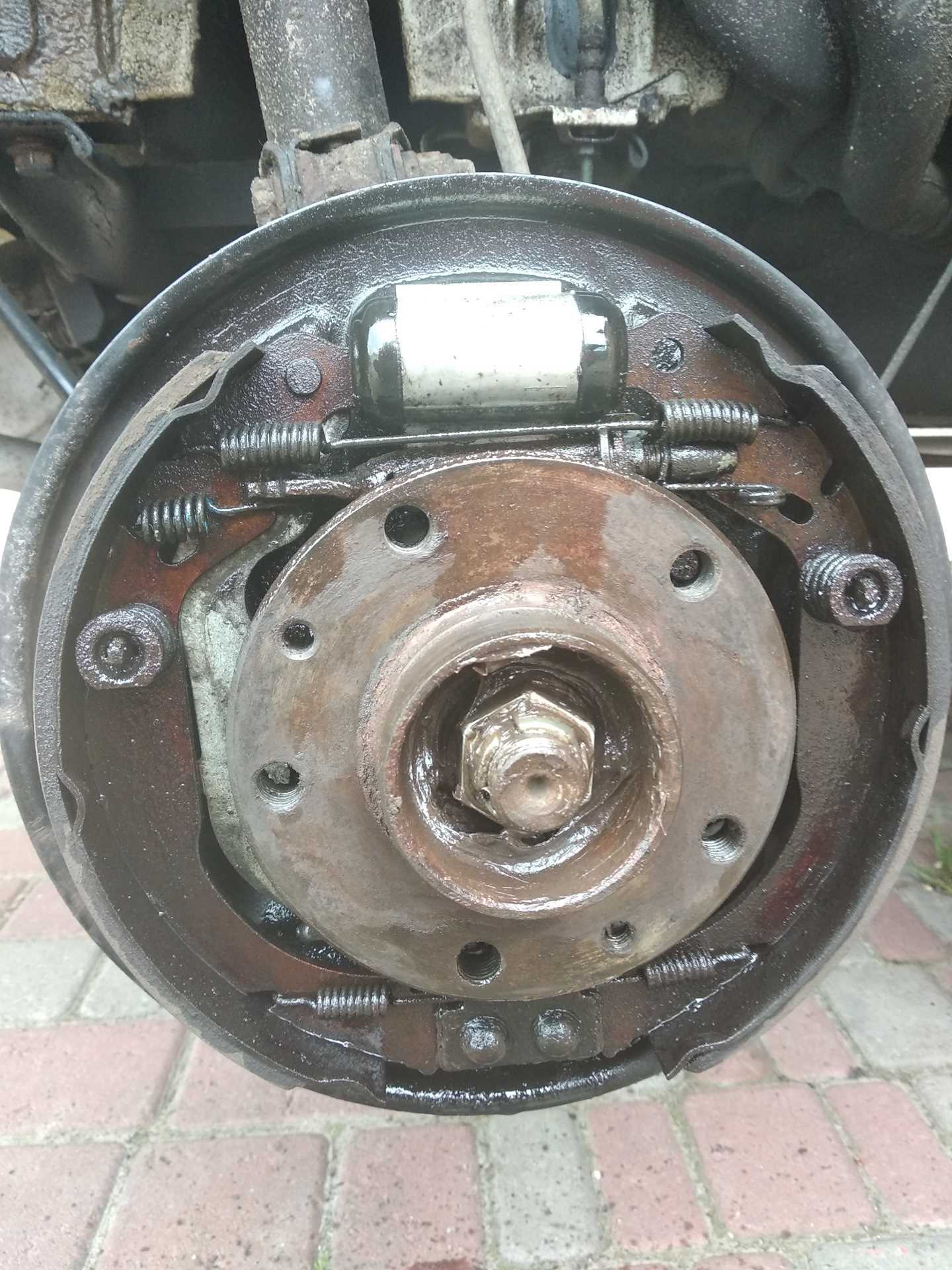

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Какие детали выбрать на замену

Перед заменой задних тормозных колодок на Рено Дастер приобретаются запасные части, конструкция которых зависит от типа трансмиссии. Для кроссоверов с приводом на передние колеса выпускается оригинальный набор с артикулом 7701210109 (стоимость от 2,7 тыс. руб.).

Модификация Рено Дастер 4х4 оснащается накладками с номером 440607493R (цена 3,6 тыс. руб.). При обслуживании может потребоваться ремонтный комплект (стоимость 2 тыс. руб.). Набор не зависит от типа привода, возможно использование аналога ATE (код ).

Аналоги колодок для модификации 4х2:

• Brembo S68546 (от 1,85 тыс. руб.);
• Girling 5187809 (от 1,8 тыс. руб.);
• TRW GS8780 (от 2,2 тыс. руб.);
• Valeo 564104 (от 2,1 тыс. руб.);

Аналоги колодок для модификации 4х4:

• Brembo S68524 (от 1,48 тыс. руб.);
• Valeo 564210 (от 2,6 тыс. руб.);
• Textar 91082900 (от 3 тыс. руб.);
• Ferodo FSB4194 (от 3,2 тыс. руб.);

Рено Дастер 4х4: замена заднего ступичного подшипника — пошаговое руководство

Задний ступичный подшипник Рено Дастер 4х4 меняется в 6 этапов:1. Подготовка к ремонтным работам;2. Снятие колеса, тормозного барабана, колодок;3. Снятие кулака со ступицей;4. Выпрессовка ступицы с шарикоподшипником;5. Замена и запрессовка новой детали;6. Обратная сборка узла, установка на автомобиль.

Подготовка к снятию и замене подшипника ступицы

Перед заменой и разборкой узла ознакомьтесь с устройством подвески авто, а так же с элементами кулака.

Подготовьте набор инструментов по списку:

• Чашечный съемник ступичных подшипников;
• Оправку для выпрессовки деталей;
• Набор ключей, вороток или головок с трещоткой (30, 18, 17, 16);
• Ключ Торкс Т-40 (шестигранник);
• Отвертки, пассатижи;
• Молоток, зубило;
• Домкрат.

• Сначала ослабляем колёсные болты, а затем ступичную гайку.
• Устанавливаем автомобиль на домкрат, ставим подпорку.
• Открутив болты, снимаем колесо.
• Находим и вынимаем датчик скорости из кулака.
• Теперь переходим к снятию тормозного барабана. Ослабьте пружину у колодок, отверткой через отверстия в барабане, перед этим обязательно снимите авто с тормозов. Откручиваем винты барабана ключом Торкс Т-40.
• Затем снимаем барабан. При «спекании» с колодками воспользуйтесь WD-40.

• Находим и снимаем отверткой верхнюю стягивающую пружину.
• Теперь с обеих сторон вытаскиваем боковую пружину с чашкой , тем самым освободив колодки.

Далее требуется открутить кулак от элементов подвески (смотри фото):

— Амортизационной стойки;— Поперечных и продольных рычагов подвески;— Шлицевого вала корпуса шарнира привода колёс (ШРУС).

• Сняв кулак в сборе со ступицей и подшипником, ставим его на губки тисков или просим помощника подержать конструкцию.
• Выпрессовываем ступицу из кулака, используя молоток с оправой нужного размера. (в этом случае применяли удлинитель головки на 32). Выбив ступицу, на ней останется внутренняя обойма ступичного шарикоподшипника, а внутри кулачка наружная часть с сепаратором и шариками.
• Далее снимаем стопорное кольцо с внутренней стороны снятого узла.

• Выбиваем наружное кольцо ступичного подшипника, используем молоток с оправой такого размера, чтобы она упиралась в торец обоймы, но не задевала корпус кулака.
• Далее стаскиваем внутреннюю обойму со ступицы, для этого понадобиться острое зубило.

Запрессовка нового заднего ступичного подшипника Рено Дастер

Запрессовать (вставить) подшипник ступицы в кулак, а так же установить ступицу можно несколькими методами:— Выбивание, применяя молоток с оправой;— Чашечным съемником с упорными дисками;— Прессом, применяя оправу.Способы имеют плюсы и минусы, а так же разную доступность. Самый простой первый вариант установки, но он не точный и не надежный. Пресс есть не у каждого автомобилиста, а вот чашечный съемник – это оптимальный вариант, стоимость устройства 500 рублей, но выручит он вас не один раз. Рассмотрим три варианта замены (запрессовки) подшипника ступицы.

Первый способ замены:

• Установите корпус кулака на жесткую и ровную поверхность, предварительно смажьте посадочную поверхность, а так же нагрейте горелкой.
• Наживите подшипник в посадочное отверстие, ровно и без перекосов. Затем предварительно сделайте сильное нажатие на подшипник, чтобы он вошел на 1-2 мм.
• Возьмите оправку, или другой подходящий цилиндрический стальной элемент, наружный диаметр которого должен равняться размеру наружного кольца подшипника.
• Наставьте оправку на подшипник, равномерными ударами запрессуйте деталь.

Второй способ замены:

• Выполните пункты 1 и 2 из предыдущего метода, за исключением нагрева.
• Болт съемника вставьте в отверстие кулака и в шарикоподшипник ступицы.
• Соедините болт устройства с диском чашкой, размер которых следует подбирать, так же, как диаметр оправки, чашкой упираемся в корпус детали.
• Закрутите гайку съемника сначала вручную, затем, при достижении натяга, используйте головку с трещоткой. Следите за параллельностью торца подшипника относительно кулака.

Третий способ замены:

• Установите кулак на плиту пресса, как показано на фото.
• Ровно поставьте подшипник как в предыдущих вариантах монтажа, сверху устанавливается оправа.
• Усилием пресса впрессуйте подшипник на место.

Прессовка ступицы в кулак и сборка узла

• Следующий шаг – это установка стопорного кольца в канавку корпуса.
• Потом в отверстие шарикоподшипника ступицы вставляется ступица
• Соединяются детали так же с натягом, поэтому запрессовка делается рассказанными выше способом.
• После сборки, конструкцию проверяют на легкость вращения и сопряжение элементов. Далее узел крепится к подвеске и собирается в обратной последовательности.

Это интересно: Установка маслёнок и замена рулевых наконечников Renault Duster
