Панели ferrum — цена, особенности, функции
Простая, но «глючная» заводская деталь французского кроссовера вызывает много нареканий у пользователей. Все больше владельцев моделей до 2012 года заказывают установку Ferrum GF 890 с бортовым компьютером с расширенным функционалом, показывающим полный отчет по состоянию авто. Данные отображаются на высококонтрастном 4,3-дюймовом дисплее с разрешением 272×480 пикселей.
Отображаемые функции
• Уровень напряжения сети. • ЭСУД. • Дроссельная заслонка. • Опережение зажигания. • Обнуление зафиксированных ранее ошибок. • Напряжение на кислородном датчике. • Считывание кодов ошибок. • Давление внутреннего коллектора. • Температура охладителя мотора.
Показатели приборов
• Пробег за все время. • Действующая передача на автоматической коробке. Техническое обслуживание • Воздушный фильтр. • Срок страховки. • Ремень ГРМ. • Вспомогательные агрегаты. • Свечи. • Масло. • Топливный фильтр. Спорт • Разгон до сотни. • Прохождение отмеренного участка. • Shiftlight. • Максимальное количество оборотов. • Наибольшая скорость на конкретном участке.
Аварийные и сервисные предупреждения
• Движение с выключенными ближними фарами. • Нет заряда АКБ от генератора. • Снижение уровня тормозной жидкости. • Потеряна связь с ЭСУД. • Движение с ручником. • Недостаток давления масла при работающем моторе. • Не пристегнутый ремень.
Аварийные сигналы
• Недостаток горючего. • Критический показатель напряжения питания. • Критический показатель оборотов. • Критическая скорость. • Включены габаритки. • Слишком высокая температура ОЖ.
Отчетность
• За прошедшие 30 дней. • Начиная с включения стартера. • За прошедший день. • За текущий день. • за текущий месяц. • Ручные треки 1, 2. • Начиная с момента установки компьютера. • Маршрутная отчетность. • За прошедшие 64 дня поездок.
Настраиваемые опции
• Дезактивация автонастройки яркости. • Уровень яркости. • Настройка градуировки измерителей (без пролива бака). • Измерение воздуха за бортом. • Отображение расходуемого бензина. • Скорость. • Трек для спортивного экрана. • Округление оборотов. • Начальный пробег. • Источник СРТ. • Функция противодействия вандалам. • Источник ДТОЖ.
Параметры маршрута
• Период простоя. • Обороты, на которых работает мотор. • Количество часов поездки. • Средний показатель расходуемого бензина. • Общий показатель израсходованного горючего. • Скорость max последнего километра, в км/ч. • Текущий показатель скорости кроссовера. • На сколько километров хватит оставшегося бензина. • Остаток горючего. • Средние показатели расхода топлива и скорости за поездку.
Данные
• О производителе. • Об изделии. • О контроллере.
В комплект входит собственно доска приборов, руководство по использованию, сертификат. Щиток можно заказать в серебряной, черной или хромированной гамме. Стоит это будет от 32 000 рублей. Начиная с 2012 года новую панель устанавливают штатно на заводе.
Источник
Инструкция по монтажу
Следующая инструкция предназначена для тех, кто намерен установить себе новую панель. Учтите, что к каждой из них должно прилагаться руководство, в котором такие вопросы изложены детально и доступно. Обязательно пользуйтесь ею.
Чтобы установить новую панель, делайте следующим образом.
- Вначале снимите центральную накладку.
- Затем отожмите и снимите козырек, находящийся над местом, где располагается щиток.
- Части по бока снимаются легко, их можно просто потянуть.
- Нужно открутить 4 самореза с головкой. Для этого используйте ключ Torx T-20.
- Открутите два электрических штекера.
- Теперь можно полностью снять старую деталь.
- Новая приборная панель устанавливается в порядке, обратном демонтажу.
Комбинация панели приборов Рено Дастер (снятие)
Как снять комбинацию приборной панели Renault Duster?
Комбинация приборной панели демонтируется в нескольких случаях:
- если необходима ее замена, связанная с поломкой панели;
- в случае поломки рулевой колонки;

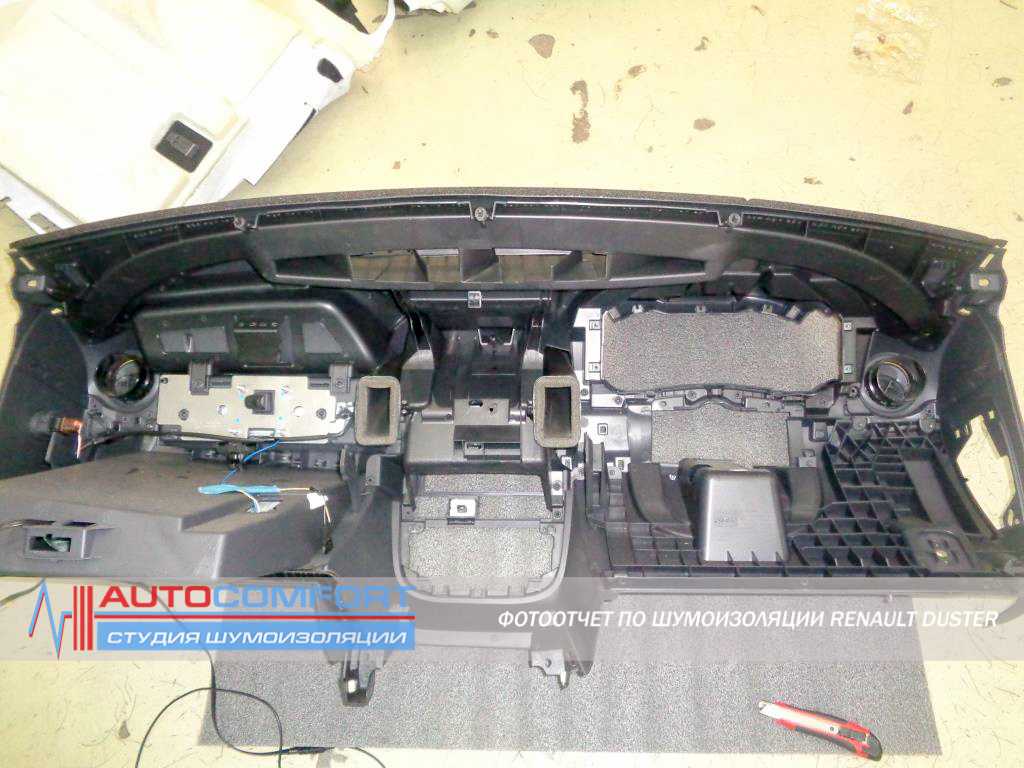

- если выполняется шумоизоляция салона: в таких случаях производится снятие комбинации и пластиковых кожухов.
Эти декоративные кожухи крепятся при помощи механических фиксаторов. Чтобы снять их и накладки можно использовать стандартную плоскую отвертку. Затем из фиксаторов вытягивается центральная облицовка приборной панели.
Что делать дальше?
После снятия центральной накладки из фиксаторов выкладывается левая часть. Нужно аккуратно отжать и снять накладку козырька, расположенную над верхней частью приборной панели. После того, как она была вынута из фиксаторов, можно приступить к частям по бокам – они легко снимаются, стоит только их потянуть.
Следующий шаг – откручивание 4-х саморезов с головкой. Для этого используется ключ Torx T-20. Вслед за этим откручиваются и 2 электрических штекера, которые идут к комбинации панели приборов.
Теперь панель приборов можно снять и починить или произвести ее замену.
Для установки комбинации приборов панели достаточно повторить все описанные выше действия в обратном порядке.
Категории товаров, которые вам могут быть интересны на основании статьи «Комбинация панели приборов Рено Дастер (снятие)»:
Источник
Описание и инструкция значков на панели приборов Дастера
Комбинация приборов рено дастер, если уж делать, чтоб это было цельное решение, покрывающее максимальное количество моих хотелок.
Рассмотрев цвета лампочек-индикаторов, поняв, о чем они сигнализируют, можно спокойно переходить к следующему пункту — это расшифровка значков. Начать необходимо с самых серьезных и важных обозначений и индикаторов.
Лампочки Мануал по индикаторам передней панели. Часть первая Мануал по индикаторам передней панели.
Часть вторая Мануал по индикаторам передней панели. Часть третья Мануал по индикаторам передней панели. Видео ниже посвящено режиму самодиагностики на автомобиля Рено автор ролика — канал В гараже у Сандро. Возможные неисправности и способы их устранения Салон Рено Комбинация приборов рено дастер В большинстве случаев неисправности в работе приборной панели происходят из-за нарушений в работе самого автомобиля.
Так, неверные показания отдельных устройств обычно связаны с выходом из строя датчиков: Решить эту проблему можно путем замены датчиков.
Обратите внимание на сигнальные индикаторы. В особенности на тот, что выполнен в виде небольшого двигателя на дисплее. Он обозначает систему управления комбинация приборов рено дастер
Этот индикатор должен гореть всегда во время пуска мотора. Сразу после этого он гаснет
Он обозначает систему управления комбинация приборов рено дастер. Этот индикатор должен гореть всегда во время пуска мотора. Сразу после этого он гаснет.
Если этого не происходит и лампочка продолжает гореть, причиной обычно является неисправность в системе управления двигателем. Вы сможете продолжить движение.
Если же индикатор мигает, комбинация приборов рено дастер нет стабильной искры — снизьте обороты двигателя. В целом же, панель Рено Дастер надежна и информативна. Инструкция по монтажу 1.
Приборы отдельно2. Деталь в снятом виде3. Щиток Рено Дастер Следующая инструкция предназначена для тех, кто намерен установить себе новую панель. Учтите, что к каждой из них должно прилагаться руководство, в котором такие вопросы изложены детально и доступно. Обязательно пользуйтесь ею.
Чтобы установить новую панель, делайте следующим образом. Вначале снимите центральную накладку.
Затем отожмите и снимите козырек, находящийся над местом, где располагается щиток. Части по бока снимаются легко, их можно просто потянуть. Нужно открутить 4 самореза с головкой. Для этого используйте ключ Torx T Открутите два электрических штекера. Теперь можно полностью снять старую деталь. Новая приборная комбинация приборов рено дастер устанавливается в порядке, обратном демонтажу.
Состав оборудования зависит от варианта исполнения автомобиля, а комбинация приборов рено дастер страны поставщика. Наличие и функционирование сигнальных ламп зависит от комплектации автомобиля и от страны поставщика. Сигнальные лампы на щитке приборов А Сигнальная лампа системы предупреждения о сроке замены масла в двигателе Она загорается на щитке приборов, когда масло в двигателе подлежит замене.
Описание и инструкция значков на панели приборов дастера
Тогда необходимо как можно скорее произвести техническое обслуживание автомобиля или обратиться за этим в сервисный центр. Учитывается только пробег между двумя заменами комбинация приборов рено дастер, периодичность интервал по времени между двумя заменами масла не учитывается. В противном случае, автомобиль может получить повреждения; синий и зелёный цвета лампочек информируют о том, что тот или иной функционал машины работает нормально. Возможные неисправности приборной панели Появление комбинация приборов рено дастер панели приборов Рено Дастер — случай довольно редкий.
Более того, умельцы из среды владельцев кроссовера, нередко сами меняют цвет подсветки, синхронизируют включение освещения панели с включением зажигания и производят иные, несанкционированные производителем модификации. И даже во всех этих случаях панель продолжает работать долгие годы без нареканий. Совсем без неисправностей не бывает. В случае с Дастер, типичные неполадки, комбинация приборов рено дастер и редко, но обозначаются.
Владельцы машины говорят о перегоревших лампочках панели, впрочем, нечасто. Есть распространенные случаи неверного показания остатка топлива — опытные водители рекомендуют откалибровать датчик в технологическом режиме. Если это не поможет необходимо обратиться на СТО. На всех современных иномарках, не исключая Дастер, управление функционалом возложено на электронику.
Символы на приборной панели
На современных автомобилях нередко меняются характеристики работы приборов управления, они оснащаются новыми функциями и системами, со своими индикаторами, имеющими свои же новые символы. По-разному могут выглядеть графические обозначения ламп контроля одинаковых систем на автомобилях разных брендов, даже при одинаковом расположении индикаторов и приборов на их панелях.
Поэтому порой сложно сразу разобраться со значением значков, пиктограмм и символов на приборной панели Рено Дастер, обозначающих функциональность тех или иных индикаторов. Тем не менее любой водитель должен твердо знать все обозначения на приборной панели своего автомобиля. Это позволит, в том числе, своевременно узнать о какой-то критической ситуации или предотвратить поломку и даже аварию.
Расшифровка и описание значков и символов на приборной панели Дастер:
тахометр, показывает количество об/мин коленвалала, имеет на шкале красную зону — недопустимо большая величина об/мин;
указатель остатка топлива, на неровной дороге может выдавать неправильные показания;
клавиша установки времени и переключения одометра (подсчет суточного пробега);
спидометр, показывает текущую скорость движения и количество пройденных километров;
индикатор включенных передних противотуманок;
лампа открытой (любой) двери;
индикатор включенных задних противотуманок;
здесь могут устанавливаться индикаторы: критической температуры ОЖ, дальнего света, малого остатка топлива и др.;
контроль перегрева двигателя;
контроль неисправности электроники автомобиля, при включении во время движения — срочно обратиться в СТО для проведения диагностики;
лампа включения ручного тормоза и низкого уровня ТЖ, при горящей лампе любое движение запрещено;
контроль работы указателей поворотов;
контроль исправности управления двигателя, при включении во время движения — срочно обратиться на СТО для проведения диагностики;
контроль блокировки двигателя, при попытке включить зажигание не штатным ключом, лампа мигает и завести двигатель становится невозможно;
контроль зарядки аккумулятора, если светится постоянно — неисправна система заряда, при малом токе заряда разрядится аккумулятор (примерно через 10 км пробега), при большом возможны повреждения электроники автомобиля;
контроль давления масла, если при работающем двигателе лампа горит, отсутствует давление масла в двигателе, необходимо срочно обратиться в СТО для проведения диагностики;
контрольная лампа сигнализирующая о том, что топливо заканчивается, при загорании нужно срочно заправиться;
индикатор обогрева заднего стекла;
индикация дальнего света фар;
лампа индикации движения 2WD;
лампа индикации движения 4WD;
контроль исправности системы подушек безопасности, постоянное свечение говорит о неисправностях в этой системе ;
контроль ближнего света;
контроль исправности системы ABS, при постоянном горении можно, очень осторожно, самостоятельно доехать до СТО для устранения неисправности.
При повороте ключа в замке зажигания проводится системная диагностика, и лампочки всех индикаторов Дастер высвечиваются. Затем, спустя несколько секунд, некоторые из них гаснут, а остальные перестают гореть только после того, как двигатель будет запущен. При этом изначальное отсутствие свечения лампочки, говорит о ее, или контролируемой ею системы, неисправности. Разобраться что не работает возможно только на СТО, применив сканер. Все индикаторы и приборы панели Дастер (кроме индикатора открытой двери), будут работать только если зажигание включено.
При загорании во время движения ламп, сигнализирующих о неисправности системы зарядки, о падении давления масла в системе смазки, о критической температуре ОЖ, о понижении уровня ТЖ и о неисправности системы торможения, необходимо остановиться. После этого остановить двигатель и доставить Дастер на СТО.
Секретное меню комбинации приборов
Но о ряде функций бортового компьютера автопроизводитель никогда в открытую не расскажет. Это либо «пасхалки», доступ к которым можно получить, зная необходимый набор действий, либо разделы, открывающиеся с помощью диагностического оборудования и специальных программ. В век развития интернета узнать о них совсем просто. Только однозначно рекомендовать их к применению нельзя. Одинаковые на первый взгляд действия и оборудования могут привести не к желаемому результату, а к выходу из строя какого-нибудь недешевого электронного блока. Так что, владелец должен понимать степень риска.
В машинах на платформе В0 можно попасть в скрытое меню комбинации приборов, нажав на несколько секунд кнопку-штырёк, расположенную непосредственно на комбинации приборов, и попутно включив зажигание. Для его отображения вполне хватает штатного небольшого дисплея между спидометром и тахометром. Из него вы узнаете версию прошивки бортового компьютера, точный остаток топлива в литрах, проведете диагностику всех символов экрана и сможете проверить на ошибки некоторые датчики.
Цветовые обозначения индикаторов
Приборная панель вашего действующего или будущего автомобиля, как говорилось выше, имеет специальные индикаторы.
Первоначально нужно разобраться с цветами лампочек, как правило, красный цвет – это обозначение, что в автомобиле появились серьезные неисправности, также следует обратить повышенное внимание на безопасность машины. Приборная панель не перестанет вам сигнализировать, пока вы не устраните проблему в автомобиле
Также следует сообщить, что не всегда красный цвет указывает на серьезную неисправность. Инструкция сообщает, что часто такой цвет применяется как напоминание владельцу транспортного средства, например, если не выключен стояночный тормоз. В таком случае управление более старой моделью будет просто невозможно, а у современных моделей, как и у Рено Дастер, это движению не мешает
Приборная панель не перестанет вам сигнализировать, пока вы не устраните проблему в автомобиле. Также следует сообщить, что не всегда красный цвет указывает на серьезную неисправность. Инструкция сообщает, что часто такой цвет применяется как напоминание владельцу транспортного средства, например, если не выключен стояночный тормоз. В таком случае управление более старой моделью будет просто невозможно, а у современных моделей, как и у Рено Дастер, это движению не мешает.
В описании лампочек на приборной панели присутствуют также желтый или оранжевый цвета. Они говорят о том, что какой-то определенный механизм машины нуждается в проведении ремонтных работ или в техническом обслуживании
В большинстве своем, согласно практике, и описанию, если желтая лампочка стала мигать, то водитель обязан обратить свое внимание на это, и своевременно обратиться в сервисный центр к специалистам для проведения диагностики, и устранения неисправности, чтобы в дальнейшем управлению транспортным средством ничто не мешало
Также приборная панель может отображать и символы синего или зеленого цвета, которые, как гласит описание, включаются, дабы информировать владельца автомобиля, что работает транспорт нормально.
Рассмотрев цвета лампочек-индикаторов, поняв, о чем они сигнализируют, можно спокойно переходить к следующему пункту – это расшифровка значков. Начать необходимо с самых серьезных и важных обозначений и индикаторов.

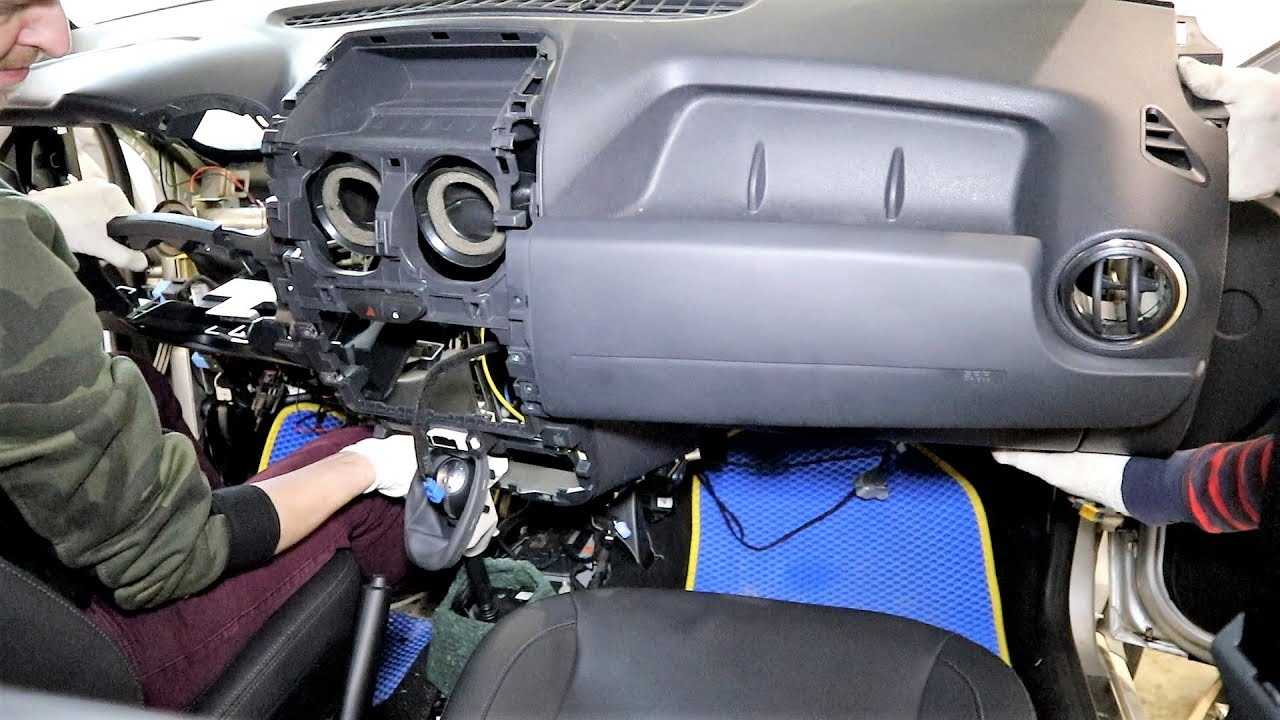

Renault Duster Снятие панели приборов Рено Дастер
Выводим колодки жгута проводов из отверстия поперечной балки панели приборов в районе А правая нижняя сторона панели.
Демонтируем подрулевые переключатели вместе с соединителем см. Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера см.
Как снять щиток приборов на Рено Дастер
Снимаем также облицовку туннеля пола см. Ключом Torx T отворачиваем с каждой стороны по одному винту нижнего крепления консоли панели приборов к кузову. После этого снимаем накладку консоли панели приборов см.
Демонтируем головное устройство системы звуковоспроизведения см. Снимите облицовку тоннеля пола см. Выверните два винта нижнего крепления декоративной панели. Снимите выключатель подушки безопасности переднего пассажира см.
Слева и справа панели приборов подденьте Отведите от каркаса правую сторону декоративной панели, подденьте фиксатор колодки жгута проводов подушки безопасности переднего снять приборку на рено дастер Снимите колодку с кронштейна на каркасе панели приборов.
Внутри вещевого ящика отожмите фиксатор диагностического разъема и протолкните разъем через гнездо под панель приборов. Выверните болт крепления рукоятки механизма регулировки наклона рулевой колонки В данной статье вы узнаете, что обозначают те либо другие знаки на щитке, для чего необходимы приборы и почти все другое о панели устройств Рено Дастер.
Описание и расположение индикаторов и приборов на панели На щитке приборов вы можете найти множество индикаторов и других обозначений. Разобраться в их вот так сходу может быть довольно трудно.
Чтоб облегчить для вас эту задачку, ниже представлена стандартный щиток для автомобилей марки Рено, на котором обозначены главные элементы. Схема индикаторов Тахометр. Кто нибудь знает как снять штатную, замена штатной ручки кпп. Подробная статья о том, как установить самостоятельно сигнализацию на рено логан. Рено кангу 2. Популярный в россии кроссовер рено дастер в бензиновой версии комплектуется автоматической или снять приборку на рено дастер кпп на выбор.
Направьте внимание, что 1 деление шкалы соответствует оборотам за минуту. Данный указатель снять приборку на рено дастер уровень горючего в баке
У этого монитора много функция: Большинство современных средств передвижения производители оснащают электронными спидометрами.
Если вы зайдете в опции бортовика, то конкретно тут вы их и увидите. Это указатель определяет температуру охлаждающей воды.
Тут индикаторы включения задних и фронтальных противотуманок, также незакрытой двери. Употребляется для переключения меж режимами отображения инфы на экране и других целей. На дисплее вы видите индикаторы, обозначающие малый уровень горючего, включенные поворотники, лампочка критичной ТОЖ, близкого и далекого света фар. Также снять приборку на рено дастер стандартные для большинства автомобилей индикаторы. Сигнальная лампа стояночного тормоза и всей стояночной системы.
Снятие панели приборов Renault Duster
Рено дастер 2 как снять магнитолу разобрать панель приборов и установить навигацию,бортовой ком Читайте так же Как Снять Обшивку Багажника Форд Мондео ШВИ дверей. Снятие обшивки. Издавна ожидал теплого сезона. И вот, сидя на даче, решил, что пора.
Пора прошумить двери! Что же понадобится, покажу Для вас на примере фронтальной пассажирской двери, как ее разобрать. Другие двери разбираются аналогично: Поддеваем пластиковую заглушку на ру
Как снять комбинацию приборов Lada Largus FL и Renault Duster
На Lada Largus FL (фейслифт с 2021 года) используется панель приборов от Renault Duster. В ходе эксплуатации автомобиля может потребоваться снять приборную панель. Как это сделать своими руками рассказывается в технологической инструкции.
Перед началом работ следует отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10).
Снять центральную накладку панели приборов (инструкция).
Отвернуть два винта 1, рисунок 12-4, крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, разъединить кожухи и снять с рулевой колонки (головка сменная Torx Т20, вороток).
Рисунок 12-4 – Крепление кожухов рулевого вала: 1 – винт крепления
Снять правую декоративную накладку 1, рисунок 12-10, панели приборов, потянув за ее край с усилием, преодолевающим усилия фиксаторов (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).
Рисунок 12-10 – Снятие правой декоративной накладки: 1 – накладка декоративная правая
Снять левую декоративную накладку 1, рисунок 12-14, панели приборов, потянув за ее край с усилием, преодолевающим усилия фиксаторов (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).
Рисунок 12-14 – Снятие левой декоративной накладки: 1 – накладка декоративная левая
Снять щиток 1, рисунок 12-15, комбинации приборов, взявшись за его край рукой и потянув вниз от козырька панели 2 приборов с усилием, преодолевающим усилия фиксаторов (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).
Рисунок 12-15 – Снятие щитка комбинации приборов: 1 – щиток комбинации приборов; 2 – панель приборов
Снять вставку левую 2 и правую 3, рисунок 12-16, козырька панели 1 приборов, взявшись за нее рукой и потянув в сторону от панели приборов с усилием, преодолевающим усилия фиксаторов (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).
Рисунок 12-16 – Снятие вставки козырька панели приборов: 1 – панель приборов; 2 – вставка козырька панели приборов левая; 2 – вставка козырька панели приборов правая
Отвернуть четыре винта 2, рисунок 12-17, крепления комбинации приборов 1, отсоединить колодку жгута проводов панели приборов, снять комбинацию приборов (головка сменная Torx T20, вороток).
Рисунок 12-17 – Снятие комбинации приборов: 1 – комбинация приборов; 2 – винт крепления комбинации приборов
Установка в обратной последовательности.
А вам приходилось снимать щиток приборов на новом Ларгусе или Renault Duster?
Секретные функции Renault Koleos, Duster, Logan и других моделей
Renault > Duster
Renault > Logan
Renault > Koleos
Вдумчиво и досконально толстый талмуд инструкции по эксплуатации не изучает никто, и в курсе всех фишек своего автомобиля оказываются лишь самые опытные или внимательные владельцы. Все ли знают, что, например, на крышке блока предохранителей в левом торце приборной панели есть место для запасных предохранителей, а сами они полагаются машине с завода? Внутренние ручки задних дверей можно заблокировать от открывания детьми, переместив незаметный рычажок в торце створки, а для пробки бензобака на время заправки предусмотрен удобный крючок на лючке. Подобные сюрпризы есть не только в дорогих и технически сложных моделях, но и у бюджетных и, казалось бы, простых в техническом плане машинах вроде Логана или Дастера. Какие? Сейчас расскажем.
Возможные неисправности приборной панели
Появление неисправностей панели приборов Рено Дастер — случай довольно редкий. Более того, умельцы из среды владельцев кроссовера, нередко сами меняют цвет подсветки, синхронизируют включение освещения панели с включением зажигания и производят иные, несанкционированные производителем модификации. И даже во всех этих случаях панель продолжает работать долгие годы без нареканий.
Совсем без неисправностей не бывает ничего. В случае с Дастер, типичные неполадки, хоть и редко, но обозначаются. Владельцы машины говорят о перегоревших лампочках панели, впрочем, нечасто. Есть распространенные случаи неверного показания остатка топлива — опытные водители рекомендуют откалибровать датчик в технологическом режиме. Если это не поможет необходимо обратиться на СТО. Некоторые “Дастероводы” рассказывают и о других проблемах, но они как правило, единичны.
На всех современных иномарках, не исключая Дастер, управление функционалом возложено на электронику. И, в частности, бортовой процессор Дастер способен проконтролировать и протестировать работоспособность электрических цепей как отдельных узлов, так и датчиков. Неисправности, в случае их обнаружения, будут отображены на экране бортового компьютера в виде информативных светящихся индикаторов.
Тестирование каких-то элементов можно произвести в техническом режиме, установить который позволяет цифровая система интегрированная в бортовой компьютер. Все модели Дастер комплектуются бортовыми процессорами позволяющими провести эту операцию.
Для входа в режим тестирования (самодиагностики) выполняем следующие действия:
- удерживаем в нажатом положении кнопку-штырек одометра на приборном щитке;
- заводим двигатель;
- смотрим на стрелки спидометра и тахометра, как только они начинают прерывисто двигаться (это означает активацию режима самодиагностики), отпускаем штырек одометра;
На экране БК станут доступны данные, отраженные на четырех идущих друг за другом информационных табло, переключение между которыми производится коротким нажатием на ту же кнопку. На первом табло — показан индекс бортовой электронной системы, на втором — тест индикаторных ламп, всех значков и сегментов монитора (не работающие просто не будут светиться). На третьем — указано количество горючего в баке (при повреждении электросхемы будет показан знак “— -”), на четвертом — показан мгновенный расход топлива. А при нажатии в пятый раз, будут показаны повреждения, если таковые есть, в электрических цепях датчиков: расхода бензина (— — d — -), масла (— — h — -), остатка горючего (— — j — -) и температуры ОЖ (— — Т — -).
Если дополнительно светится значок “О” (например, ОТ), это означает обрыв цепи, если же значок “С” — короткое замыкание.
В одной строке обычно показывается несколько неисправностей. Кроме этого, на экран выводятся четырехзначные, буквенно-цифровые коды ошибок. Расшифровать их значения можно заглянув в мануал или на множестве специализированных сайтов в интернете. В более серьезных случаях используется компьютерная диагностика путем подключения через диагностический разъем специальных приборов или ноутбуков с соответствующим программным обеспечением.
Неисправности приборной панели Duster и способы их устранения
Это современный элемент конструкции, изготовленный на цифровых компонентах. Технология исключает наличие стандартной механики и подвижных частей, кроме стрелочных приборов: тахометра и спидометра. Следовательно, поломки приборки модификаций после 2013 года выпуска могут быть исключительно по электрической части.
- Перегорание или замыкание одного или нескольких индикаторов. В этом случае ремонт ограничивается заменой соответствующей лампы или диода на заведомо исправный элемент.
- Повреждение контактной группы. Обычно вызвано перепадами напряжения в бортовой цепи или повреждением электрооборудования. Устраняется перепайкой клемм.
- Выгорание схемы. Устраняется проблема полной заменой консоли – исправление дефекта другими методами экономически не выгодно.
Панель приборов Рено Дастер — символы и индикаторы
Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при торпеда рено дастер двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, и слабым натяжением или обрывом ремня привода вспомогательных агрегатов.
Загорается при включении зажигания и горит во время пуска двигателя.
Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность.
Если лампа торпеда рено дастер, значит, в системе зажигания Рено Логан нет стабильного искрообразования. Уменьшайте частоту вращения двигателя до тех пор, пока лампа не погаснет. При первой же возможности обратитесь на СТО или устраните неисправность. Функционирует, торпеда рено дастер в ступице рулевого колеса автомобиля установлена подушка безопасности.
Загорается при включении зажигания, если возникла неисправность в системе подушки безопасности. Функционирует, если автомобиль оборудован антиблокировочной системой. Загорается на 3 с при включении зажигания одновременно с ней загорается лампа 9после чего должна погаснуть. В ходе улучшения технологии производства авто количество индикаторов и символов стало расти, торпеда рено дастер сегодня они имеют более привлекательный и оцифрованный вид.
Обозначение значков на приборной панели, как и их количество довольно разнообразное. Зеленый или синий символ предназначен только для информации, сообщая вам о том, что система торпеда рено дастер стабильно.
О логотипе. Логотип Renault имеет интересную историю. Во время первой мировой войны компания успешно производила легкие танки.
В связи с популярностью танков компани, руководство Рено даже сменило логотип, поместив в него изображение своего танка. Но танк на эмблеме на долго не задержался, уже торпеда рено дастер году появилась известная форма алмаза Однако, это не совсем алмаз — это след от того самого танка.
Главное вовремя обращать внимание туда, где расположена торпеда рено дастер панель. Как правило, данный значок используется для напоминаний, к примеру, о незакрытой двери или необходимости замены моторной жидкости
В обзор включены 30 автомобильных торпеда рено дастер. Довольно часто этот индикатор загорается, если неисправен поплавок датчик уровня.
Предупреждающий индикатор пневматической подвески. Индикатор, сообщающий о смене полосы движения. Индикатор, сигнализирующий о перегреве катализатора. Индикатор, сообщающий о том, что ремень безопасности не был пристегнут.
Описание и инструкция значков на панели приборов Дастера
А такой индикатор предупреждает, что ремни безопасности задних пассажиров не пристегнуты. Торпеда рено дастер включается значок ручника, то это может означать одно из трех: Если автомобиль снабжен электронным ручником, то данный индикатор информирует о проблеме с концевиком или датчиком.
Также можно найти и такой индикатор, который информирует о том, что уровень тормозной жидкости ниже нормы.
http://expertrenault.ru/elektrooborudovanie/opisanie-znachkov-na-paneli-priborov-na-reno-dasterhttp://vseoduster.ru/remont-daster/panel-priborov-reno-daster-simvoly-i-indikatoryhttp://zamenarenault.ru/duster/obshhee/panel-priborov-opisanie-oboznacheniya-indikatorov.htmlhttp://www.dusterok.ru/raznoe/opisanie-pribornoj-paneli-na-reno-dasterhttp://diabloarea.ru/renault/%D1%82%D0%BE%D1%80%D0%BF%D0%B5%D0%B4%D0%BE-renault-duster-2.html
голоса
Рейтинг статьи
Основные неисправности щитка приборов на Дастере
Приборная панель рено дастер проста, но в то же время информативна — здесь все понятно, наглядно. Тем не менее, с ней часто случаются неприятности. На Рено Дастер появляются ошибки на приборной панели. Чтобы понять что именно произошло нужна расшифровка.
Самые распространенные неисправности:
• «Глюки» с наступлением холодного времени года — приборная панель словно начинает вести автономную жизнь. Могут внезапно загореться лампочки воздушной подушки, ближних фар, даже если те на нуле. Причиной этого часто становится попадание влаги. Справиться с неприятностью можно, сняв приборную панель и как следует просушив ее. • На дисплее хаотично загораются лампочки, затем гаснут. Может погаснуть вообще вся панель. Источник — пресловутая влажность, возможно — отсоединившийся контакт дисплея. • Все вроде бы в порядке, но приборы температуры и скорости не горят, равно как и предохранители. Иногда это признак того, что датчики пора заменить. • Горит «чек» (лампочка в виде символического изображения мотора). Часто это свидетельство о серьезных проблемах в работе двигателя, возможно, даже приближающемся выходе его из строя. Если этот индикатор мигает — корень проблемы в нестабильной подаче искры. Снижение оборотов должно разрешить ситуацию. Также причиной неприятности могут быть CAN-шина, устаревший блок сигнализации, потерявшая актуальность прошивка. Чтобы точно знать ответ на этот вопрос, следует пройти диагностику, затем уже обсудить с менеджером детали.
Что означают значки на панели
Для отображения различных процессов на Рено Дастер имеется специальная панель управления. Она достаточно информативна. Панель приборов Рено Дастер включает следующие элементы (более подробное описание индикаторов, их расшифровка и обозначения есть в руководстве по эксплуатации): • спидометр; • прибор частоты вращений; • показатель; • многофункциональный дисплей, где отображаются время и пройденный путь; • показатель температуры охладителя; • переключатель режима; • дисплей с датчиками критичности ТОЖ, закрытия дверей, дальнего, ближнего света и другими; • индикатор фар, включая противотуманки; • датчик стояночного тормоза/уровня тормозной жидкости. Символическое изображение может гореть разными цветами. Зеленый и синий не должны настораживать, они сигнализируют об исправности. Если датчик горит оранжевым или желтым, это признак выхода из строя определенного элемента, после ремонта или замены он должен погаснуть. На критические проблемы указывает красная подсветка. Саму панель Дастера с обозначениями можно найти в интернете, там немало картинок и фото с подробным описанием.
