Снятие рулевой рейки киа рио 3 своими руками

Ремонт рулевой рейки на Рио

Читайте так же

Для сборки рулевой рейки на Кио Рио установите уплотняющие кольца и кронштейны

Установите уплотнительное кольцо на зубчатую рейку и уплотнительное кольцо круглого сечения на поршень

Установите на торец зубчатой рейки защитный колпачок и по колпачку установите втулку, затем установите на зубчатую рейку защиту масляного уплотняющего кольца, как показано на рисунке, далее зубчатую рейку с защитой в картер рулевой рейки

Молотком и специальным инструментом установите нижний подшипник рулевой рейки Киа Рио в корпус регулирующего клапана, сли проводилась замена корпуса клапана, узла регулирующего клапана или картера рулевой рейки, подберите регулировочные прокладки при установке корпуса регулирующего клапана, а если замена деталей не проводилась, установите все ранее снятые прокладки

Установите тефлоновые регулировочные прокладки в узел регулирующего клапана. Установите первое уплотнительное кольцо (наиболее близкое к подшипнику), перемещая толкатель к первой канавке, установите прокладку, перемещая большой конец оправки по уплотнительному кольцу. Перед установкой второй прокладки установите распорную втулку в корпус регулирующего клапана, как показано на рисунке. Установите прокладку, используя оправку и толкатель. Перед установкой третьей прокладки установите две распорных втулки в корпус регулирующего клапана. Проверьте, что две распорных втулки установлены как одно целое. Установите третью прокладку, чтобы устанавливать четвертую прокладку, переверните вторую распорную втулку так, чтобы маленькие концы распорных втулок встретились на узле регулирующего клапана

Вставьте узел регулирующего клапана в корпус и удостоверьтесь, что он установился должным образом. Установите новое уплотнительное кольцо круглого сечения и корпус с узлом регулирующего клапана и закрепите болтами, затянув их моментом 21–26 Нм, далее установите подшипник

Установите скользящий упор и пружину. Нанесите тонкий слой герметика на резьбу пробки. Вверните пробку и затяните ее моментом 19,6 Нм

Затяните пробку скользящего упора моментом затяжки 4,9 Нм, затем ослабьте ее на 67,5°. Специальным инструментом ОК130 322 020 измерьте момент проворачивания вала рулевой рейки. Момент проворачивания в центре зубчатой рейки ± 90°: 0,8–1,3 Нм, если момент проворачивания не соответствует требуемым значениям, повторите шаги 18–21

Затяните контргайку моментом 39–49 Нм и установите рулевые тяги, совместите шайбу с углублением зубчатой рейки и загните ее. Надвигая по рулевым тягам Киа Рио установите защитные чехлы рулевых тяг и закрепите большую сторону чехла проволокой обернув ее на два оборота и закрутите концы проволоки 4–4,5 раза. Закрепите пыльник рулевой тяги с меньшей стороны хомутом. Наверните контргайку левой рулевой тяги и совместите метки, нанесенные перед выворачиванием гайки. Наверните наконечник левой рулевой тяги и совместите метки, нанесенные перед выворачиванием наконечника. Затяните контргайку наконечника рулевой тяги и установите маслопроводы.

Установка кнопок на руль Киа Рио: последовательность процесса

Установка колёс в ровное положение. Снятие клеммы «–» с аккумулятора ключом на 10.

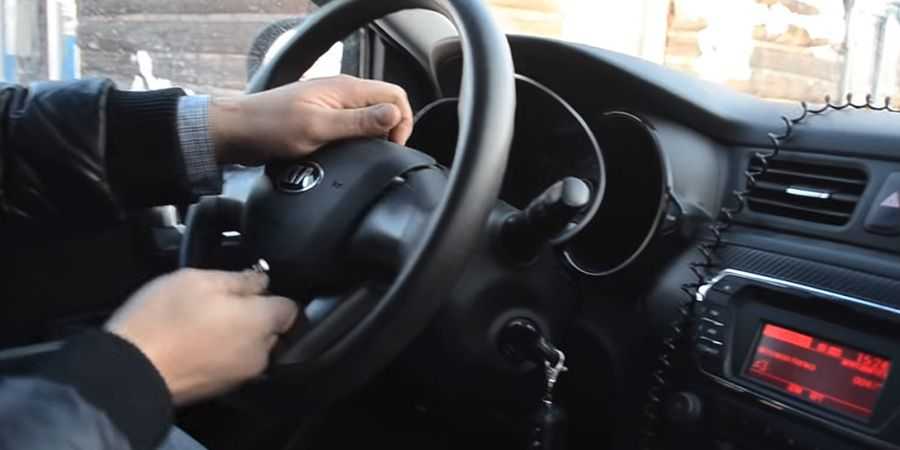

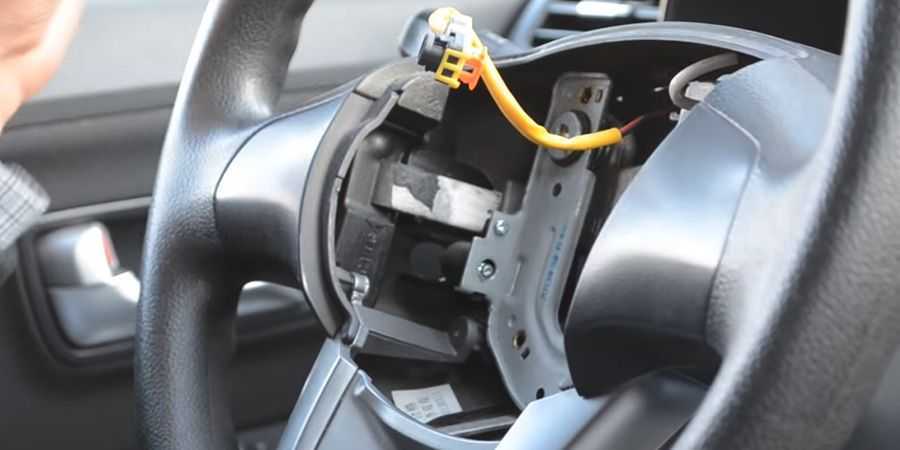

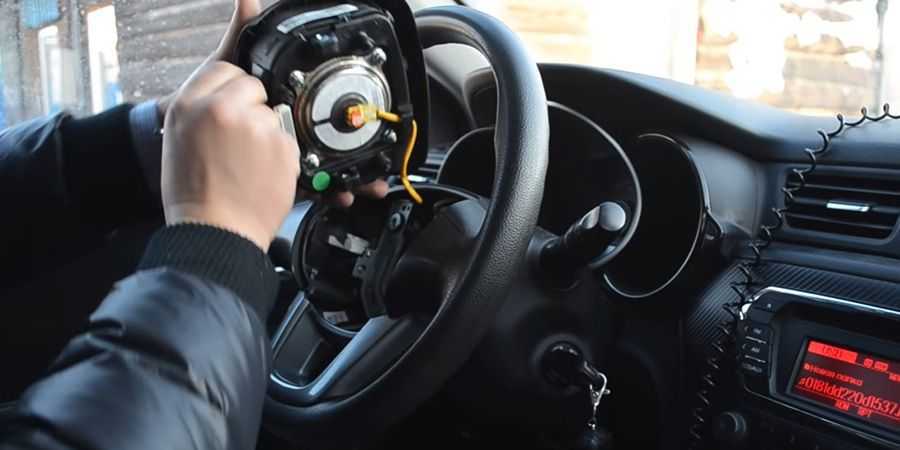

Ослабление крепежа звукового сигнала посредством Т40 в углублениях по бокам руля. Демонтаж класконного устройства. Отсоединение питания для подушки безопасности с применением ножа. Удаление лишнего, мешающего технологического разъёма.

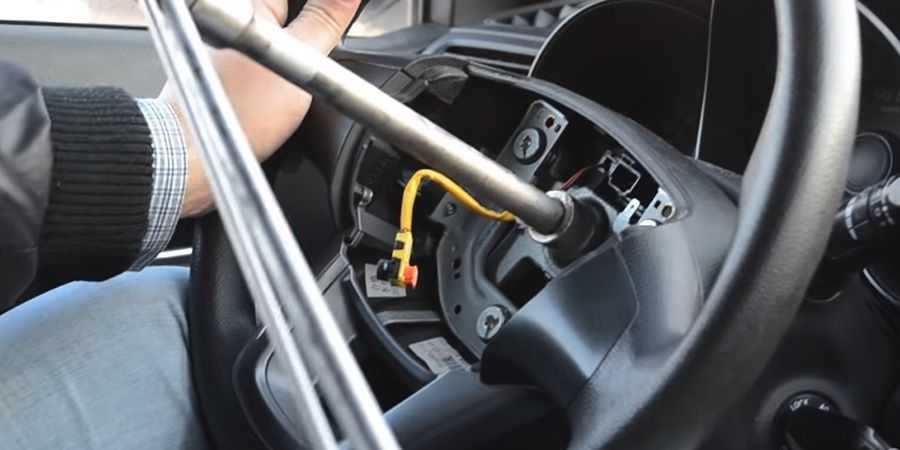

«Головкой» на 22 ключа-баллонника отвинчивается рулевое колесо, которое крепится гайкой посередине. Руль снимается плавно, без рывков и толчков, при необходимости лёгкими движениями раскачивается из стороны в сторону, а гайка до конца ни в коем случае не откручивается.

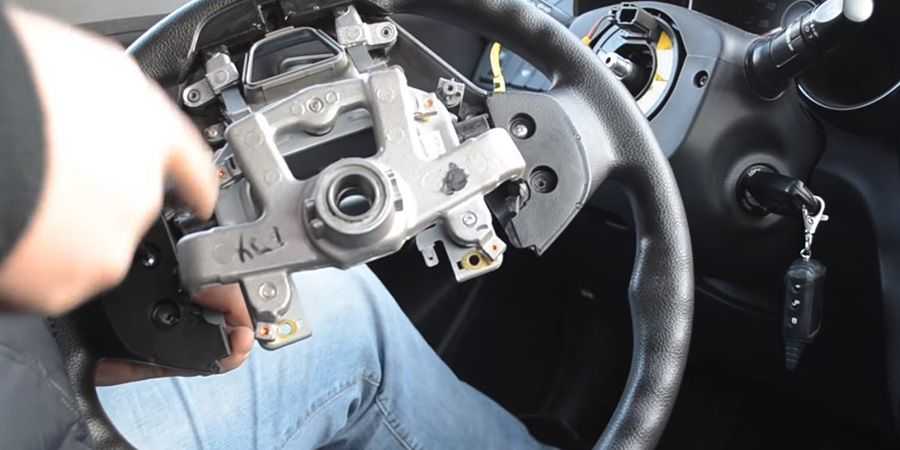

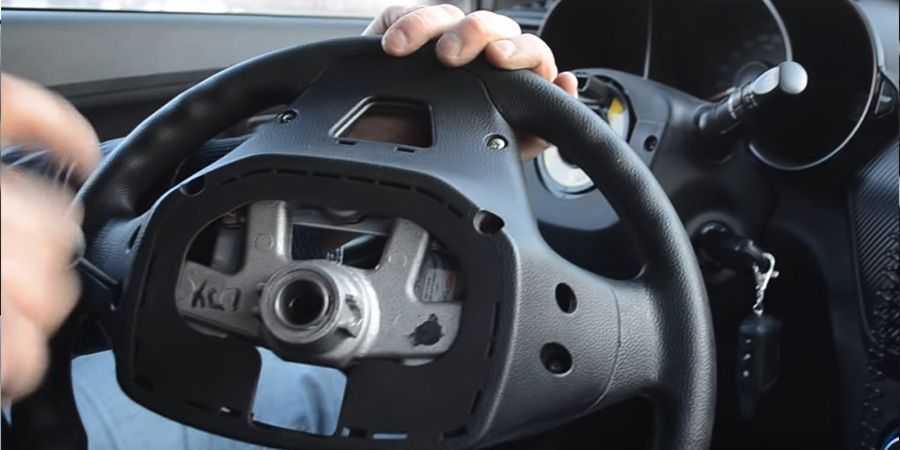

За удалением рулевого колеса – отвинчивание на нём 6 задних винтов отвёрткой с дальнейшим снятием крышки-кожуха после освобождения защёлки. В последнюю очередь – съём пластмассовых панелей-заглушек вместе с оставшимися болтами (по три на каждую).

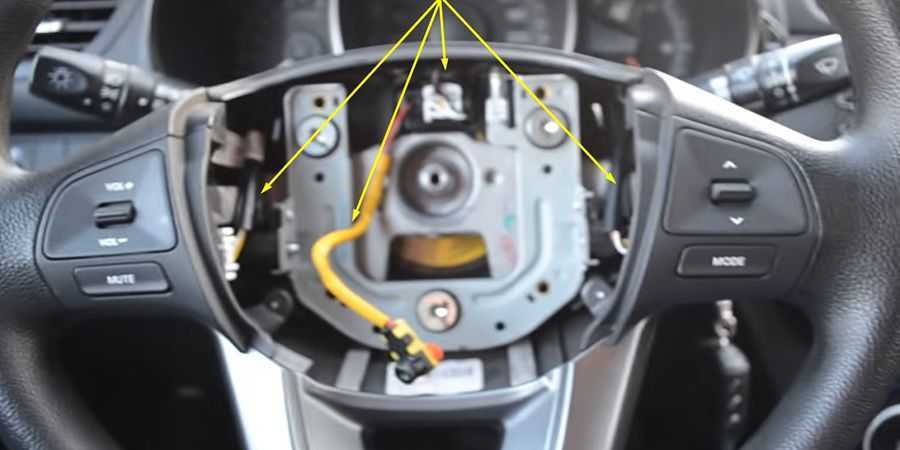

Расчистка места под новое оборудование. Симметричный монтаж кнопочного блока в освободившемся вместо заглушек пространстве производится в обратном порядке. Крепёж затягивается потуже. Надевается крышка, которую одновременно держат третьи болты от кнопок управления.

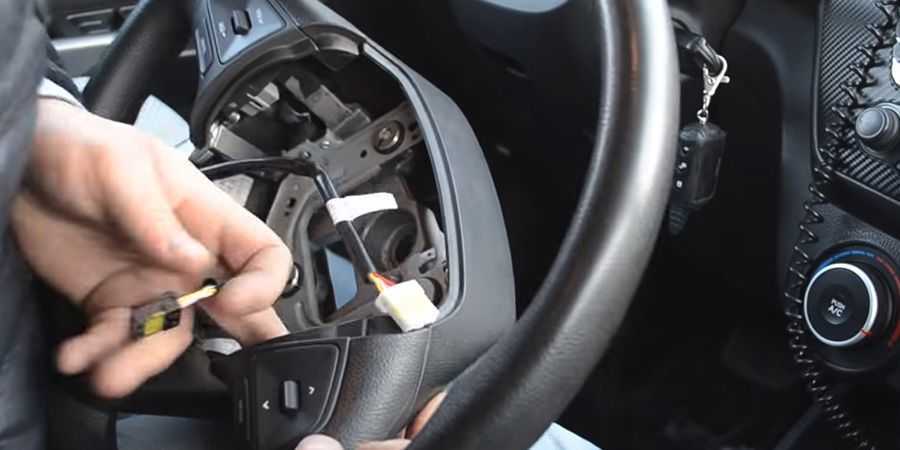

Прокладка провода по специальным нишеобразным каналам, подключение питания кнопок способом «штекер + клемма» и установка рулевого колеса на колонку в обратном порядке. Возврат подушки безопасности и клавиши клаксона на своё штатное место.

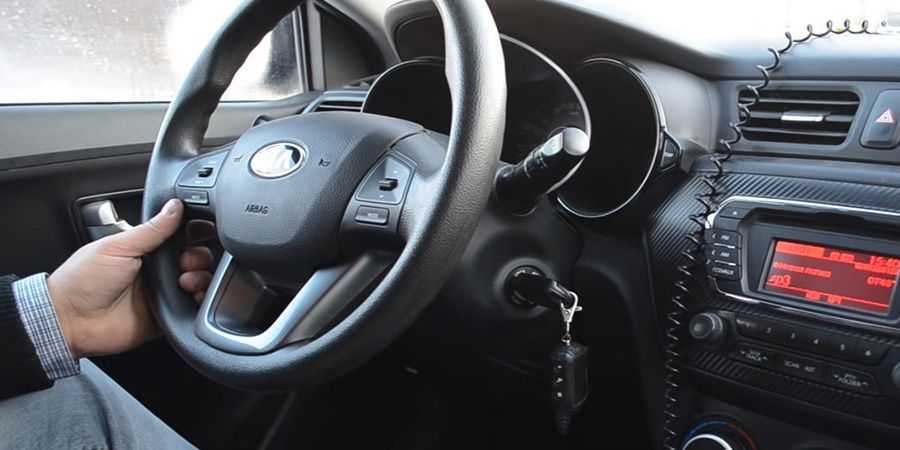

После этого кнопками можно пользоваться.

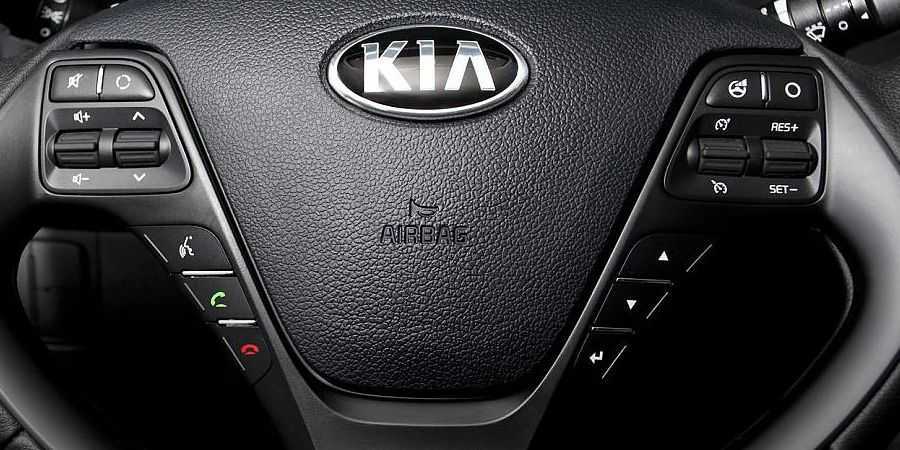

Комплект рычагов управления с подсветкой, устанавливаемых вместо заглушек, состоит из:

• качельки переключения каналов;
• качельки уменьшения-увеличения силы звука;
• клавиши отключения внешнего громкоговорителя;
• клавиши переключения режима функционирования.

Итак, в базовой комплектации рычаги управления магнитолой на руле по понятным причинам отсутствуют. Но создатели этого универсального автомобиля предусмотрительно оставили под мультимедийные клавиши полости в рулевом колесе. Поэтому всегда есть возможность усовершенствовать этот элемент салонного тюнинга, и сделать это никогда не поздно

После этого не надо будет отвлекать внимание на манипуляции с пультом, ведь с рулевыми кнопками это можно сделать, не глядя. К тому же и статистика ДТП подтверждает, что при таком раскладе аварийность по вине отвлёкшегося водителя снижается на порядок

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Как правильно восстановить рулевую колонку на Киа Рио 3?

Рулевая колонка играет важную роль в управлении автомобилем, поэтому ее исправная работа особенно важна для безопасности вождения. Если вы заметили неисправности в рулевой колонке своего Киа Рио 3, то вам необходимо принять меры по ее восстановлению.

Шаг 1: Диагностика проблемы

Первым шагом при восстановлении рулевой колонки является диагностика проблемы. Обратитесь к профессиональному автомеханику или сервисному центру, чтобы произвести тщательную проверку рулевой колонки. Узнайте, какие именно детали имеют неисправности и требуют восстановления или замены.

Шаг 2: Замена неисправных деталей

После проведения диагностики вы должны заменить неисправные детали рулевой колонки. Обычно, в случае проблем с рулевой колонкой Киа Рио 3, необходимо заменить изношенные подшипники, манжеты и потрескавшиеся соединительные части.

Выберите оригинальные запчасти или качественные аналоги, чтобы обеспечить надежность и безопасность работы рулевой колонки в будущем. Убедитесь, что используемые детали полностью совпадают с требованиями производителя автомобиля.

Шаг 3: Профессиональная установка

Установка новых деталей рулевой колонки требует определенных навыков и инструментов. Рекомендуется доверить данную работу профессионалам, чтобы гарантировать правильную установку и безопасность ее использования.

Обратитесь в автосервис или сертифицированный сервисный центр, чтобы профессиональные механики смогли правильно установить новые детали в рулевую колонку вашего автомобиля Киа Рио 3.

Шаг 4: Тестирование и настройка

После установки новых деталей рулевой колонки, необходимо провести тестирование и настройку. Убедитесь, что рулевая колонка работает плавно и без проблем

Особое внимание уделите проверке рулевого управления на неровных дорогах и при повороте

Если в процессе тестирования вы заметили какие-либо неисправности или проблемы, немедленно обратитесь к специалисту для дальнейшей диагностики и восстановления рулевой колонки.

Преимущества правильного восстановления рулевой колонки на Киа Рио 3:	Советы по безопасности:
— Обеспечение надежной и безопасной работы рулевой колонки	— Не откладывайте восстановление рулевой колонки, так как это может привести к серьезным проблемам при управлении автомобилем.
— Увеличение долговечности рулевой колонки и запчастей	— Доверяйте восстановление рулевой колонки только опытным и профессиональным механикам.
— Повышение комфорта и плавности рулевого управления	— После восстановления рулевой колонки, периодически проверяйте ее состояние и проводите регулярное техническое обслуживание рулевого управления.

Не забывайте о том, что исправная работа рулевой колонки является одним из важнейших аспектов безопасности на дороге. Если вы не уверены в своих навыках или не обладаете необходимым инструментом для восстановления рулевой колонки Киа Рио 3, лучше обратиться к профессионалам, которые могут гарантировать качественное восстановление и безопасность вашего автомобиля.

Особенности работы рейки и разрушающие факторы

В целом рулевое управление не является высоконагруженным узлом. И долговечность его узлов исчисляется десятками тысяч километров пробега. Рулевая рейка, в отсутствии не предусмотренных конструкцией разрушающих воздействий, способна проработать несколько сотен километров пробега. Однако существует ряд факторов, которые могут сильно сократить срок ее службы.

1. Частая езда по разбитым дорогам. В целом эксплуатация автомобиля в условиях плохого дорожного покрытия отрицательно сказывается на многих узлах и деталях. Но больше всего страдает ходовая часть, подвеска и рулевое управление. Усилие удара от попавшего в неровность колеса через рулевые наконечники и тяги передается на рейку, что оказывает разрушающее воздействие на ее детали.
2. Несвоевременная замена рабочей жидкости. Масло ГУРа постепенно деградирует и засоряется продуктами естественного износа деталей рейки. Также накопленная в нем влага начинает оказывать коррозионное воздействие на металлические части.
3. Нарушение герметичности внутренних полостей. При этом на рабочие поверхности попадает влага и абразивные частицы, которые вызывают ускоренный износ манжет, штока, червячного механизма и цилиндра.
4. Ошибки при эксплуатации. Есть несколько моментов, которых стоит избегать. Во-первых, нельзя долго удерживать руль в крайнем положении. Это приводит к перенапряжению насоса и образованию повышенного давления во внутренней полости корпуса, что в свою очередь негативно сказывается на уплотнителях. Во-вторых, в зимний период при больших морозах не стоит активно работать рулем сразу после запуска двигателя. Нужно дать хотя бы полминуты на прогонку масла ГУРа по системе и на его минимальный прогрев. В-третьих, нужно постоянно следить за уровнем рабочей жидкости в расширительном бачке и доливать только тот тип, который был уже залит.

СПРАВКА. Существует таблица совместимости различных жидкостей ГУРа, и в теории они могут безболезненно смешиваться, не изменяя рабочих параметров системы. Однако злоупотреблять этим не стоит, и в идеале нужно заливать ту же жидкость, что и была в бачке.

1. Критическая выработка в других элементах рулевого управления и ходовой части, которая приводит к образованию люфтов. Каждый новый зазор в подвижном соединении увеличивает амплитуду удара при наезде на неровность дороги. Это, в свою очередь, повышает нагрузку и интенсивность износа деталей рейки и даже может послужить причиной серьезной поломки.

Исключение или минимизация воздействия этих факторов значительно продлит срок безремонтной эксплуатации рулевой рейки.

Kia Rio: Рулевая колонка без гидравлического усилителя — Снятие

Kia Rio / Инструкция по эксплуатации автомобиля Kia Rio / Рулевое управление / Рулевая колонка без гидравлического усилителя — Снятие

ОБЩИЕ СВЕДЕНИЯ

Рулевая колонка
1 – кнопка включения звукового сигнала;
2 – шайба и гайка;
3 – рулевое колесо;
4 – кожух рулевой колонки;
5 – комбинированный переключатель;
6 – замок зажигания;
7 – рулевая колонка в сборе;
8 – универсальный шарнир;
9 – стяжной болт;
10 – пылезащитный чехол;
11 – промежуточный вал;
12 – установочная пластина

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Установите передние колеса для прямолинейного движения.

3. Выверните болты и снимите кнопку включения звукового сигнала с рулевого
колеса.

4. Отсоедините электрический разъем от включателя звукового сигнала.

5. Нанесите метки совмещения на рулевой вал и рулевое колесо для правильной
повторной установки.

6. Выверните стопорную гайку и снимите пружинное кольцо с торца рулевого
вала.

7. Съемником снимите рулевое колесо. После снятия рулевого колеса с вала
проденьте через него провода.

Предупреждение
Не снимайте рулевое колесо ударяя молотком по торцу вала. Это приведет к
повреждению подшипников и резьбы вала.

8. Выверните три нижних винта и снимите кожухи рулевой колонки.

9. Выверните две нижние гайки крепления кронштейна рулевой колонки.

10. Выверните три винта крепления комбинированного переключателя.

11. Отсоедините электрический разъем от комбинированного переключателя
12. Сдвигая по рулевой колонке снимите комбинированный переключатель.

13. Выверните верхние болты крепления рулевой колонки.

14. Отсоедините электрический разъем от замка зажигания.

15. Зубилом сделайте паз для отвертки в голове болтов крепления замка
зажигания.

16. Отверткой выверните болты крепления замка зажигания.

Предупреждение
Закрепите рулевой вал в тисках, губки которых закрыты латунными пластинами.

17. Выверните стяжной болт универсального шарнира.

18. Выверните две нижние гайки крепления кронштейна рулевой колонки.

19. Снимите рулевую колонку с автомобиля.

20. Снимите установочную пластину и пылезащитный чехол.

21. Выверните стяжной болт крепления промежуточного вала.

Проверка усилия поворота рулевого колеса

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля. Установите домкраты под нижние рычаги
передней подвески как можно ближе к колесам таким образом, чтобы они не
препятствовали повороту к …

Рулевая колонка без гидравлического усилителя — Проверка, Установка

Проверка

Проверьте рулевой вал и колонку на отсутствие деформации, повреждений и трещин
и, при необходимости, замените поврежденные детали.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вверните …

Другое на сайте:

Снятие, разборка и установка бамперов — снятие, разборка и установка переднего
бампера
Вам потребуются: все инструменты, необходимые для снятия брызговиков и подкрылков
передних колес (см. «Снятие и установка брызговиков колес и подкрылков», с.248),
а также ключ «на 10», торцовая го …

Проверка вакуумного усилителя тормозов
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Запустите двигатель и через 1–2 минуты остановите его. Нажмите педаль тормоза
с обычным усилием. Если первый ход педали длинный и второй ход короче, чем первый
ход – это сви …

Прокладочные поверхности
На всех автомобилях уплотнительные прокладки применяются для герметизации места
стыка сопрягаемых поверхностей двух или более деталей и служат для предотвращения
утечек масел и прочих рабочих жидк …

12.3.2 Снятие и установка рулевого колеса

Снятие и установка рулевого колеса

Обязательно ознакомьтесь с Разделом Меры безопасности при работе с подушкой безопасности.

1. Отсоедините кабель массы от аккумуляторной батареи. Батарея находится в багажнике позади правой боковой облицовки.

При отсоединении батареи стираются данные в электронных блоках памяти, например, памяти неисправностей двигателя.

2. Изолируйте кабель массы у аккумуляторной батареи, чтобы исключить случайный контакт.

3. Выверните три болта крепления нижней облицовки рулевой колонки.

4. Нажмите внутрь верхнюю облицовку рулевой колонки с обеих сторон в районе, показанном на иллюстрации и потяните нижнюю облицовку вниз.

5. Расстыкуйте штекерное соединение подушки безопасности (оранжевого цвета).

6. Расстыкуйте штекерное соединение выключателя рулевого колеса, если оно имеется. 7. Выверните с обратной стороны рулевого колеса два винта Torx 27 мм.

8. Приподнимите узел подушки безопасности и расстыкуйте следующие штекерные соединения: a) Патрона для зажигания (1). b) Звукового сигнала (2) c) Подрулевого переключателя (3).

9. Снимите блок подушки безопасности и положите амортизационной плитой вверх, например в багажник.

10. Установите колеса прямо. Маркировки на рулевом колесе и шпинделе должны совпадать.

11. Выверните болт (стрелка на сопроводительной иллюстрации).

После выворачивания болта активизируется предохранительная пружина (F), которая удерживает контактное кольцо в среднем положении. После выворачивания болта ни в коем случае нельзя поворачивать рулевое колесо. В противном случае повреждается контактное кольцо.

12. Пометьте положение рулевого колеса относительно шпинделя. 13. Снимите рулевое колесо со шпинделя. При необходимости можно воспользоваться съемником.

Не сбивайте и не насаживайте ударами рулевое колесо. Следите за тем, чтобы при снятии колеса не повредить кабель.

1. Проверьте положение контактного кольца на рулевом колесе. Маркировки (1) должны совпадать. Обратитесь к сопроводительной иллюстрации. Если контактное кольцо было смещено или нет уверенности, что оно находится в среднем положении, отрегулируйте положение контактного кольца следующим образом.

2. Нажмите на пружину (F) и поверните контактное кольцо влево и вправо до упора. Сосчитайте общее число оборотов и разделите их пополам.

3. Поверните кольцо от упора на число оборотов, равное половине полученному так, чтобы совпали маркировки (1). Отпустите пружину (F).

4. Проверьте, стоит ли рычаг переключения сигналов поворота в среднем положении. В противном случае при установке рулевого колеса может быть поврежден кулачок.

5. Установите рулевое колесо на шлицевое соединение шпинделя таким образом, чтобы совпали ранее нанесенные маркировки. Следите за тем, чтобы стопорный штифт (1) вошел в паз (2).

6. Затяните болт крепления рулевого колеса предложенным Спецификациями моментом.

Нельзя проворачивать рулевое колесо до затяжки болта крепления. Можно повредить контактное кольцо.

7. Установите блок подушки безопасности и состыкуйте штекерное соединение, обратитесь к Разделу “Снятие”. 8. Вставьте подушку безопасности в рулевое колесо и затяните болт крепления моментом 2 Нм. При этом следите за тем, чтобы не защемить кабель. 9. Состыкуйте штекерные соединения подушки безопасности (оранжевое) и переключателя рулевого колеса.

10. Установите нижнюю облицовку рулевой колонки. Прижмите ее и зафиксируйте. При этом стопор (1) должен войти в крючок (2). Обратитесь к сопроводительной иллюстрации.

На иллюстрации облицовка показана снизу.

11. Закрепите облицовку тремя болтами. 12. Соедините кабель массы с аккумуляторной батареей. Установите часы. 13. Проедьте на автомобиле и проверьте правильность положения рулевого колеса при движении прямо. Верхняя спица колеса должна быть расположена горизонтально. 14. Если положение рулевого колеса другое, снова снимите его и сместите. 15. Проверьте функционирование звукового сигнала. 16. Проверьте автоматический возврат переключателя сигналов поворота.

Грязное рулевое колесо можно очистить нейтральным очистителем и теплой водой. Не применяйте для этого наждачную шкурку.

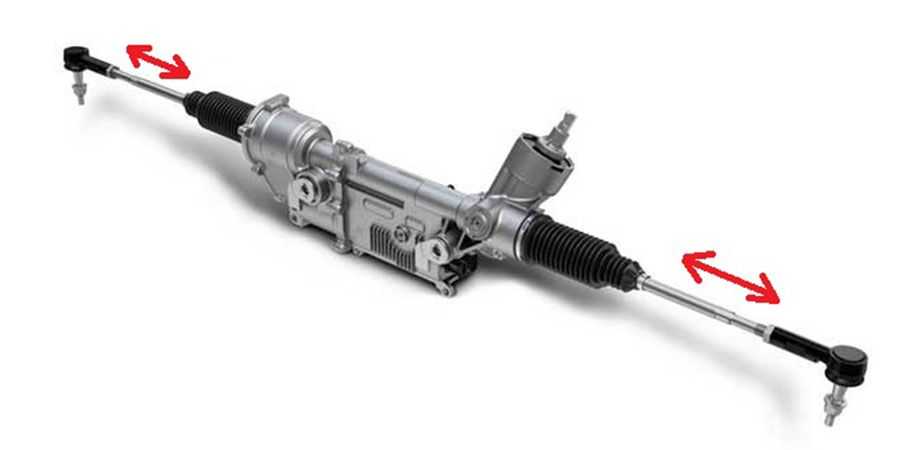

Конструкция механизма

Конструкция реечного механизма проста, что и обеспечивает ей высокую надежность: вращение руля посредством рулевого вала передается зубчатому колесу (или попросту шестерне), которое соединено непосредственно с рейкой через зубчатую передачу. Шестерня, вращаясь, толкает рейку вправо или влево – в зависимости от направления вращения руля, а рейка, в свою очередь, воздействует на наконечники, поворачивающие передние колеса автомобиля.

Две основные беды, которые могут произойти с этим механизмом, это:

• образование люфта на любом из этапов передачи поворота руля к колесам;
• заклинивание зубчатой передачи между шестерней и рейкой.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Ремонт рулевой колонки своими силами

Если у вас возникли проблемы с рулевой колонкой вашего автомобиля Киа Рио 3, не обязательно сразу обращаться к специалистам и тратить большие деньги на их услуги. В некоторых случаях можно попробовать осуществить ремонт самостоятельно. В этом разделе мы расскажем вам о некоторых основных методах ремонта рулевой колонки Киа Рио 3.

Осмотр и диагностика

Перед тем как приступить к ремонту рулевой колонки, важно провести осмотр и диагностику проблемы

Обратите внимание на поведение руля при движении, наличие шумов, подтеков жидкости и других аномалий. Также, проверьте состояние шкива, карданного вала и штанги рулевого вала

Замена неисправных деталей

После диагностики выявите неисправные детали рулевой колонки и замените их. Наиболее часто выходит из строя подшипник шкива рулевой колонки, гидроусилитель руля и рулевой наконечник. При замене следуйте инструкции производителя и используйте качественные запчасти.

Неисправность	Возможные причины	Методы ремонта
Шум при повороте руля	Износ подшипника шкива рулевой колонки	Замена подшипника шкива
Трудности при повороте руля	Неисправный гидроусилитель руля	Замена гидроусилителя руля
Повышенный люфт руля	Износ рулевого наконечника	Замена рулевого наконечника

Ознакомьтесь с руководством по ремонту автомобиля Киа Рио 3 и следуйте инструкциям для выполнения ремонта рулевой колонки. Если у вас нет опыта в проведении подобных работ, лучше обратиться к специалистам для устранения проблемы.

Признаки и неисправности рулевой рейки

Учитывая, что в рулевой рейке достаточно много мелких деталей, износ хотя бы одной из них может привести к нарушению работы всего механизма

Со своей стороны водитель может обращать внимание на нетипичное поведение машины, которое поможет более точно идентифицировать поломку. В список признаков и причин входят следующие пункты:

• в центральном положении руля пропадает усилие – сильная изношенность корпуса силового цилиндра;
• появление нехарактерных скрипов при повороте руля – возможна деформация вала;
• руль с усилиями приходится возвращать в исходное положение – износился зубчатый вал, слабая затяжка;
• тяжесть руля при совершении быстрых поворотов – неправильно выполнена регулировка;
• появление стуков в передней части подвески – сильная изношенность втулок или других компонентов рулевой рейки;
• появление протечек в районе подкапотного пространства – износились сальники или коррозия разрушила металл;
• появление люфта у руля – износился шток распределителя;
• руль поворачивается с усилием в любые стороны – деформация или воздействие коррозии.

Возникают все вышеописанные неисправности в основном по причине водителя. Существенно сокращает срок службы агрессивная езда по бездорожью. Каждый наезд на яму или колдобину оказывает разрушительное действие на металл и подшипники. Вторая причина – частые заезды на бордюр. Также настоятельно не рекомендуется оставлять автомобиль на стоянке с повернутыми колесами, если имеется ГУР. Возможна протечка сальника и проблемы с работой насоса в будущем.

Источником вышеописанных проблем может быть не только рулевая рейка, но и непосредственно детали гидроусилителя. Высокая густота масла, неисправность насоса или разрыв ремня – все это может нарушить работу ГУР.

Профессиональная диагностика включает использование специализированных стендов. На основе полученных данных автомеханики делают вывод о необходимости проведении работ. В гаражных условиях водителям обязательно придется снимать деталь полностью и проводить визуальный осмотр. Без демонтажа можно только проверить люфты, наличие дефектов или трещин на корпусе. В остальных случаях для дальнейшей проверки придется демонтировать узел. Ремонт рулевой рейки Киа Риоможет включать следующие шаги:

• Тщательная очистка всех компонентов конструкции от пыли, грязи, налета и коррозии. Во многих случаях именно загрязнения становятся источником некорректной работы рейки.
• Замена или восстановление элементов рейки. Включает установки новых муфт и уплотнителей. Предварительно необходимо приобрести специальный ремонтный комплект, который стоит несколько тысяч рублей.
• Если два вышеописанных метода не дадут удовлетворительного результата, то остается только заказывать полностью новую рулевую рейку и устанавливать ее на посадочное место старой.

Покупать рекомендуется только оригинальную деталь, которая гарантированно совместима с конструкцией вашего авто. Ищите деталь по каталожному номеру. На Kia Rio могут подходить несколько моделей. Это самый дорогостоящий вариант, так как рулевая река стоит от 15 тысяч рублей в зависимости от региона.

Обязательно проверяйте качество упаковки, наличие штрих-кода, страны-производителя. Рынок насыщен низкокачественными подделками. Рулевые рейки делятся на модели для авто с правым и левым расположением руля, поэтому проследите этот момент при покупке.

Диагностика и ремонт рулевой рейки Киа Рио 3

После первичной диагностики принимается решение о демонтаже и разборке с дальнейшей диагностикой или продолжении эксплуатации, если дефектов не обнаружено.

После разборки производится дефектовка. Если обнаружены серьезные повреждения, ремонтировать которые невозможно или экономически нецелесообразно, выполняется замена рулевой рейки. Если ремонт возможен, составляется калькуляция с перечнем новых запчастей, которые будут установлены, а также указывается стоимость работы. При замене рулевой рейки наши специалисты, руководствуясь практическим опытом, помогут подобрать лучший вариант из предложенных на рынке.

При производстве работы мы гарантируем следующее:

• ремонт и или замену рулевой рейки будут выполнять квалифицированные специалисты;
• все работы будут выполнены с применением профессионального инструмента и согласно рекомендациям завода-изготовителя;
• все смазочные и прочие расходные материалы, примененные в процессе ремонта, будут только хорошего качества и от проверенных производителей.

После окончания работ мы выдаем гарантийный талон.

• Home
• Автогараж
• Замена Втулки Рулевой Рейки Киа Рио 2

Рулевое Киа Рио

Схема рулевой рейки Киа Рио с ГУР: 1 – промежный вал управляющий колонки; 5 – управляющая передача; 3 – защитный чехол; 4 – болты; 5 – наконечник управляющий тяги; 6 – поворотный кулак; 7 – гайка крепления наконечника управляющий тяги; 8 – шплинт.

Устройство рулевой рейки Киа Рио с усилителем рулевого управления: 1 – наконечник управляющий тяги; 2 – контргайка; 3 – хомут; 4 – защитный чехол; 5 – проволочный хомут; 6 – соединитель; 7 – втулка рейки; 8 – уплотнительное кольцо; 9 – уплотнение рейки; 10 – контргайка; 11 – пробка; 12 – пружина; 13 – скользящий упор; 14 – стопорное кольцо; 15 – масляное уплотнительное кольцо; 16 – втулка входного вала; 17 – вал шестерни; 18 – болт; 19 –корпус регулирующего клапана; 20 – уплотнительное кольцо; 21 – картер управляющий рейки; 22 – резиновая опора; 23 – кронштейн; 24 – маслопроводы; 25 – зубчатая рейка; 26 – внутренняя направляющая.

Вводная информация

Почти на всех своих автомобилях компания Kia использовала рулевые рейки фирмы MANDO. На Рио поставщика сменили на компанию TRW. Многие немецкие автомобили с конвейера комплектуются рейками этой фирмы, поэтому каких-то проблем с ней не ждали.

На практике получилось не очень. Если раньше проблемы с MANDO возникали в основном только с парой зацепления и на довольно больших пробегах, то теперь первые проблемы наступают раньше. Может встретиться откровенный брак рейки. Обо всем этом ниже.

Хронология событий следующая: с начала производства и по 18.01.2013г ставили рейку под артикулом 57700-4L000, после артикул сменили на 57700-4L010. Замена номера была связана с браком рулевого распределителя. Увы, с переходом на новый проблема осталась.

В оригинале рулевая рейка от TRW под обоими артикулами

Причины поломки рулевой рейки

Если обнаруживаются признаки неполадок в рулевом узле Киа Рио, то следует немедленно прибегнуть к тщательной проверке всех компонентов данной системы. В качестве основной причины неисправности может послужить ухабистое дорожное полотно. Признаки могут идентифицировать себя с помощью доносящихся внутрь салона стуков и иных посторонних призвуков, источником которых является зона подвески передка. На адаптированной к особенностям российских реалий Киа Рио износ рулевого реечного узла может наблюдаться уже к первым 6-8 месяцам эксплуатации. В отдельных ситуациях узел можно отремонтировать.

Это интересно: Киа рио 3 объем багажника: разбираем по порядку
