Подвеска дэу нексия

Двигатели «Дэу Нексии»

Покупателям «Нексии» доступны два мотора — 1,5 л с 80 л. с. и 1,6 л со 109 л. с. Чтобы разогнаться до сотни, первому нужно 12,5 секунд, второму — 11. Расход топлива в смешанном режиме — 8,1 л у мотора 1,5 и 8,9 л у 1,6.

Оба двигателя славятся «маслоедством». Расход масла растет из-за грубого вождения автомобилем и частой езды по бездорожью. Чтобы избежать проблемы, владельцы советуют заливать полусинтетику и проверять уровень масла между техобслуживаниями.

Силовой агрегат синхронизируется с пятиступенчатой механикой и диском сцепления. В обновленной «Нексии» сцепление получилось «задумчивым». Чтобы переключить передачу, нужно выждать паузу минимум в три секунды. Для активного движения по городским дорогам эта особенность МКПП не слишком приятна. И, к сожалению, на этом проблемы «Нексии» не заканчиваются.

Особенности конструкции передней подвески автомобиля Дэу Нексия

Подвеска Нексия имеет следующие конструктивные особенности:

Рис. Передняя подвеска автомобиля DAEWOO NEXIA: а- правая сторона передней подвески; б- общий вид передней подвески и рулевого управления; 1- упорная шайба; 2- гайка штока амортизатора; 3- защитная крышка верхней опоры; 4, 30, 40, 51- гайки; 5, 23, 29, 31, 35, 45, 48, 50, 53- шайбы; 6- верхняя опора амортизатора; 7- тарельчатая шайба; 8- пластиковая опора; 9- защитный кожух стойки; 10- верхняя прокладка пружины; 11- пружина; 12- буфер сжатия; 13- нижняя прокладка пружины; 14- крышка амотризаторной стойки; 15- телескопический амортизатор; 16- кулак амортизаторной стойки; 17- щит тормозного механизма; 18, 20- стопорные кольца; 19- подшипник передней ступицы; 21- передняя ступица; 22- тормозной диск; 24- шплинт; 25- гайка передней ступицы; 26- стопорный винт; 27- суппорт тормозного механизма переднего колеса; 28- винт; 32, 34, 46, 52- резиновые втулки; 33- штанга стабилизатора поперечной устойчивости; 36- распорная втулка; 37- втулка задней опоры рычага; 38- скоба задней опоры рычага; 39- пружинный фиксатор; 41, 44, 47, 54- болты; 42- шаровая опора; 43- нижний рычаг; 55- скоба; 56- втулка штанги стабилизатора.

Основным элементом передней подвески автомобиля Дэу Нексия является телескопическая амортизаторная стойка, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны витая цилиндрическая пружина 11, буфер сжатия 12, защитный кожух 9 стойки и верхняя опора 6.

Амотизаторная стойка соединена с нижним рычагом 43 подвески шаровой опорой 42. каждый нижний рычаг прикреплен к кузову автомобиля с помощью сайлентблока 49 и резиновой втулки 37 задней опоры.

Стабилизатор поперечной устойчивости с установленными на нем резиновыми втулками соединен с кузовом автомобиля двумя скобами, а с нижним рычагом подвески — стойками стабилизатора. Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Проверка технического состояния деталей передней подвески автомобиля Дэу Нексия
Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве ( с вывешенными передними колесами ).

При каждом техническом обслуживании и при ремонте следует обязательно проверять состояние защитных чехлов шаровых опор подвески, обращая особое внимание на отсутствие механических повреждений чехлов. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, растяжек, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, растяжек, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, растяжек, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, состояние (осадку) верхних опор телескопических стоек подвески. Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины и при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

• признаки старения резины;
• механические повреждения.

На резинометаллических шарнирах не допускаются:

• признаки старения, трещины, одностороннее выпучивание резинового массива;
• отрыв резинового массива от арматуры.

Как поменять задний ступичный подшипник на Нексии 1.5-2.0 (8 клапанов, 16 клапанов, n150)

На фото показана схема устройства задней подвески и ступицы автомобиля:

Устройства задней подвески и ступицы:
4. Гайка ступичная 94515177; 5. Колпак ступицы колеса 06696899; 6. Задний тормозной барабан в сборе со ступицей 96175281; 8. Винт 94520089; 9. Сальник 94535474; 10. Подшипник внутренний 94535218; 11. Подшипник внешний 94535210; 12. Шайба 94525238; 13. Шплинт 94535778; 14. Внутренняя обойма подшипника 94535209; 15. Шпиндель подшипника колеса в сборе (полуось) 96115666

Требуемый набор инструмента для ремонта:

• Домкрат, противооткатные упоры;
• Ключи и головки с трещоткой (30, 27, 17);
• Ударная отвертка;
• Пассатижи;
• Молоток.

Снятие тормозного барабана и демонтаж старых ступичных подшипников

Поставьте автомобиль на ровную поверхность, снимите с тормозов и установите упоры под передние шасси.

1. Ослабьте колесные болты, затем поднимите авто домкратом.
2. Снимите колесо, далее убираем защитный колпак ступичной гайки.

1. Вытаскиваем шплинт ступичной контргайки, которую откручиваем. Гайка должна открутиться вручную, в том случае если резьба не повреждена. В другом случае, используем головку на 30.

1. Теперь снимаем барабан вместе со ступицей, используем отвертку.
2. Далее вынимаем обойму с роликами внешнего подшипника ступицы.

1. С обратной стороны тормозного диска крепиться ступица, вынимаем из неё резиновый сальник и обойму внутреннего элемента.
2. Далее можно отсоединить ступицу от барабана для удобства выпрессовки подшипника, или оставить конструкцию в сборе. В нашем случае, ремонт будет производиться на ступице в сборе с тормозным фланцем.

1. Выпрессовываем из ступицы наружные детали конических роликоподшипников, для этого подойдет зубило и молоток, либо ударная отвертка.
2. Для удобства демонтажа колец в отверстии ступицы имеются специальные пазы. После выпрессовки протираем посадочную поверхность.

Установка заднего подшипника в ступицу Дэу Нексия 2 своими руками

1. Запрессовываем наружную часть большого подшипника, как показано на фото.

1. Далее тщательно смазываем внутреннее и наружное кольцо меньшего подшипника ступицы.

Совет:
Используйте смазку марок Mobil или Литол-17 (С-17).

1. Вставляем обойму, сверху запрессовываем сальник.

1. Теперь вставляем наружный ступичный подшипник, запрессовываем с помощью головки на 30.

1. Смазываем и вставляем обойму наружной детали.
2. Далее устанавливаем барабан со ступицей на заднюю полуось.

1. Вставляем шайбу и накручиваем ступичную гайку. Теперь вставляем шплинт, а затем закрываем крышкой подшипниковый узел.

Как сделать замену сайлентблоков подвески Daewoo Nexia

Сайлентблок подвески Дэу Нексия представляет собой небольшой по размеру шарнир, снабженный по обеим сторонам металлическими втулками, которые помещены в резиновые вставки. Предназначение данного элемента в гашении шумности работы подвески Daewoo Nexia и защиты других узлов и механизмов от ударов и вибрации, возникающих при езде.

Учитывая повышенную нагрузку на ходовую Daewoo Nexia, не удивительно, что сайлентблоки Дэу Нексия приходится менять довольно часто, особенно если машина активно эксплуатируется не в самых лучших условиях.

Существует несколько прямых и косвенных признаков, того что сайлентблокам подвески Дэу Нексия требуется замена:

• Daewoo Nexia начал медленнее реагировать на действия водителя при повороте рулевого колеса в разные стороны.
• При визуальном обследовании обнаруживаются трещины, другие виды повреждений резиновой составляющей сайлентблока.
• При попытке физического воздействия на эти элементы наблюдается люфт выше допустимого.
• Покрышки, установленные на Дэу Нексия, начинают изнашиваться неравномерно.
• При езде даже на небольшие расстояния можно услышать скрип ходовой.

Разрушение сайлентблоков Дэу Нексия приводит к увеличению шума в салоне, что может привести к дискомфорту водителя и снижения его концентрации во время управления машины. Кроме того, учитывая то, что Daewoo Nexia начинает медленнее реагировать на рулевое управление, а резина изнашивается неравномерно, подобное сразу же повышает шанс на попадание в дорожно-транспортное происшествие, со всеми вытекающими из данной ситуации последствиями.

При обнаружении одного из вышеуказанных признаков требуется сразу же проверить ходовую Дэу Нексия в целом, и сайлентблоки подвески Daewoo Nexia, в случае необходимости – выполнить замену.

Технология замены сайлентблоков автомобильной подвески Перед ремонтом сайлентблоков подвески Daewoo Nexia требуется подготовить все необходимое:

• Специальное оборудование (пресс), предназначенное для запрессовки сайлентблоков.
• Обычный молоток, зубило и тиски.
• Набор торцевых и накидных ключей.
• Новые запчасти и жидкое мыло.

Кроме того, для проведения ремонта ходовой Дэу Нексия, необходим подъемник, эстакада или смотровая яма, так как первые этапы потребуется выполнять под днищем.

Сама процедура замены сайлентблоков подвески Дэу Нексия выглядит так:

• Daewoo Nexia помещается на подъемник.
• Выполняется демонтаж защиты (кожуха).
• Откручиваются крепежные гайки передних рычагов и стойки стабилизатора Дэу Нексия.
• С помощью воронка выбивается болт, затем ослабляются крепежные болты на колесах авто.
• Используя домкрат, Daewoo Nexia поднимается и выполняется окончательный демонтаж колес.
• Чтобы относительно легко открутить гайки растяжек, рекомендуется предварительно обработать резьбу с помощью специального средства ВД-40 и почистить ее щеткой из металла.
• Для демонтажа рычага подвески необходимо изначально отсоединить шаровую опору от поворотного кулака Дэу Нексия. Для этого потребуется открутить два фиксирующих болта.

Получив доступ к поврежденным сайлентблокам подвески Дэу Нексия, можно приступить к их замене:

Сайлентблок переднего рычага Daewoo Nexia. Для облегчения процесса демонтажа можно дополнительно разбить шарнир, затем легко достать втулку и, с помощью обычной отвертки, изъять все остатки.
После – зачищается место установки от следов ржавчины, а новый сайлентблок смазывается жидким мылом, чтобы облегчить его монтажа. Выполняется запрессовка. Аккуратно затягивается фиксирующий болт.Сайлентблок для растяжки Daewoo Nexia. Шарниры сбиваются достаточно легко с помощью заранее приготовленного зубила. Зачищаются места для установки, и происходит запрессовка сайлентблока в рычаг.
Если его не получилось сразу полностью установить на место, то рычаг располагается на ровной поверхности и происходит досадка элемента с помощью обычного молотка или небольшой кувалды. Делать это следует крайне аккуратно, чтобы не повредить только что установленные новые сайлентблоки.

Рекомендуется затягивать гайки сайлентблоков Daewoo Nexia только после того, как транспортное средство будет поставлено на все четыре колеса. То есть, изначально нужно обеспечить данные изделия рабочей нагрузкой, так как отсутствие таковой при окончательной фиксации может стать причиной преждевременного выхода из строя новых элементов, обеспечивающих контакт кузова автомобиля и ходовой Дэу.

Автомобиль DAEWOO NEXIA

Выверните болт крепления амортизатора к кронштейну балки задней подвески, извлеките его из проушины в кронштейне и амортизаторе и отведите амортизатор в сторону, чтобы он не мешал работать. Не отводите амортизатор в сторону больше, чем это необходимо для работы, во избежание изгиба штока. Не отсоединяйте одновременно нижние крепления обоих амортизаторов от балки задней подвески.

Поднимите автомобиль, чтобы разгрузить пружину, и снимите пружину и верхнюю прокладку. Как правило, длины тормозного шланга показан стрелкой достаточно, чтобы он не натянулся, но если вы видите, что шланг натягивается, отсоедините его на время замены пружины, чтобы не повредить.

Снятие и установку пружины выполняйте максимально осторожно во избежание «выстреливания» пружины из подвески и получения травм

Снимите нижнюю прокладку пружины с площадки на балке задней подвески. Поврежденные прокладки пружины замените новыми. Установите пружину с прокладками на автомобиль в порядке, обратном снятию.

Вторую пружину заменяйте аналогично, но только после закрепления нижнего конца амортизатора, отсоединенного при замене первой пружины.

Вывесите заднее колесо и отверткой снимите защитный колпак гайки ступицы. Вращая колесо в направлении движения автомобиля вперед, затяните гайку ступицы моментом 25 Нм 2,5 кгс.

Постепенно ослабляйте затяжку гайки только до того момента, когда шайбу, расположенную под ней, можно будет свободно перемещать отверткой не опирайте отвертку на ступицу , а прорези гайки совпадут с отверстием в цапфе для установки шплинта.

Установите новый шплинт и загните его концы.

Lanos, Nexia-замена сайлентблоков балки

Если прорези гайки и отверстие в цапфе не совпадают, совмещайте их только подтяжкой гайки. Он заключается в том, что придется просто открутить два крепежных болта скобы кронштейна сайлентблока.

Это не займет много времени, но Вы точно сможете поставить диагноз. Открутили болты и пробуйте снять или покрутить сайлетнблок.

Если он прокручивается и перемежается по оси рычага, то его следует однозначно заменить, так как исправный сайлентблок с рычага даже используя молоток, сбить с первого раза не получается. Несколько слов по запчастям.

Здесь все просто, сам покупаю и всем советую приобретать сайлентблоки хоть задние, хоть передние серьезных фирм — SWAG, Febi, Ruville. Как правило, к ним претензий не бывает. Покупая сайлентблоки других фирм производителей, можно надеяться на собственную удачу и порядочность продавца.

Так как подделок на рынке сейчас хватает с головой. В связи с этим появился один способ проверки качества этих сайлентблоков. Народный такой метод… Перед тем как идти на авторынок, положите в карман тонкую отвертку или шило.

И когда возьмете в руки сайлентблок, заранее приготовленным инструментом попробуйте проткнуть заднюю стенку сайлентблока фото 2.

И это у Вас не должно получиться, так как там должна находиться металлическая пластина. Если ее не будет некоторые производителе ее наверно забывают вставить , сайлентблок развалится на первых километрах движения.

Рекомендации по обслуживанию и ремонту задних ступичных подшипников

1. При грамотной регулировке, допуск на осевой зазор 0,03–0,13 мм. Читайте, как проверить осевой зазор.
2. В процессе эксплуатации, проверяйте герметичность подшипникового узла и сальников, не допускайте утечек смазки.
3. При замене барабана или колодок следите, чтобы роликоподшипник не выпал из отверстия.
4. Рекомендуется менять роликоподшипники сразу с обеих сторон автомобиля.
5. Проверяйте состояние поверхности полуоси, при наличии механических повреждений, отработок, следует заменить полуось, или сделать поверхность ровной наждачной бумагой.
6. В процессе ремонта не лишним будет проверить опорный подшипник, так как он быстро изнашивается.
7. Процесс замены роликоподшипников представлен на первом видео. На втором видеоролике рассказаны ошибки, которые допускают при замене.

Нарочно не придумаешь: панк — ремонт Матиз

Замена ступичного подшипника

Статьи по вашему авто от эксперта:

Лучшее на сайте:

Сохрани себе, пригодится!

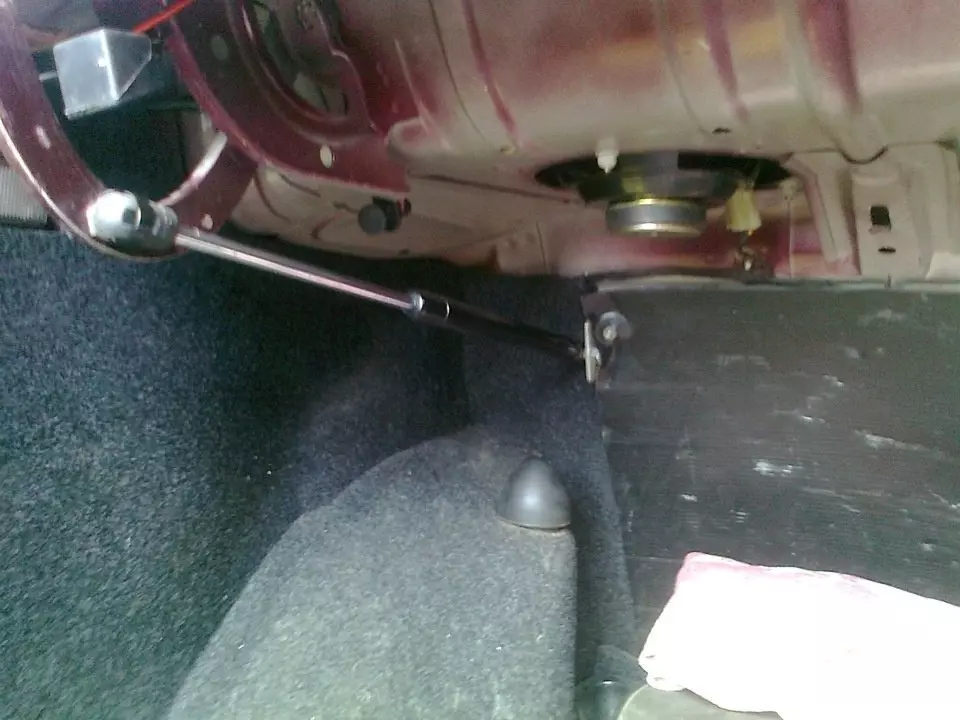

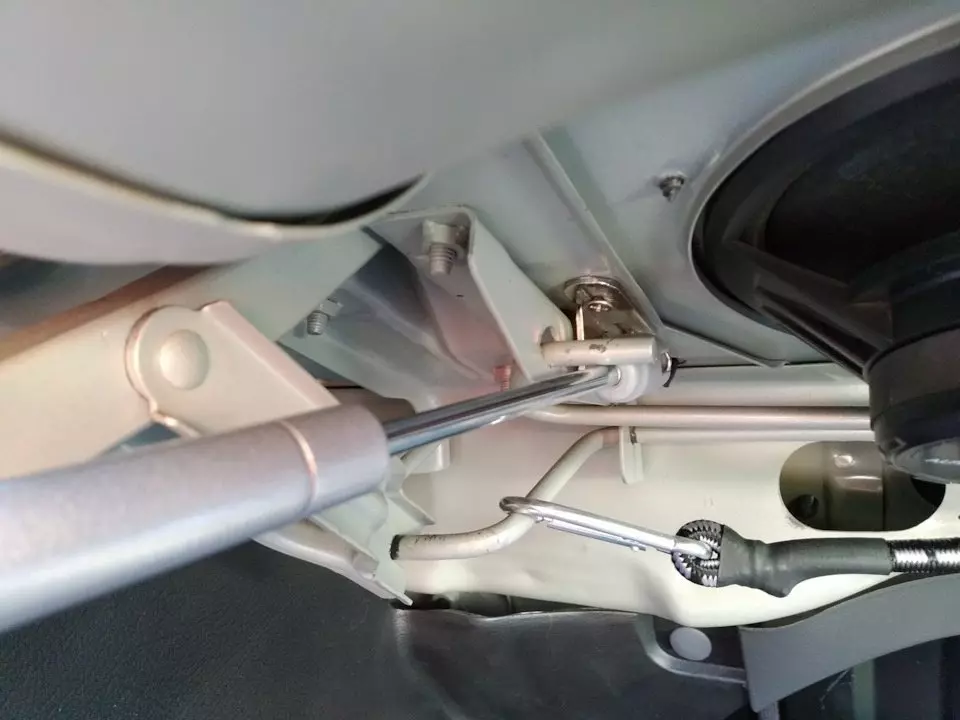

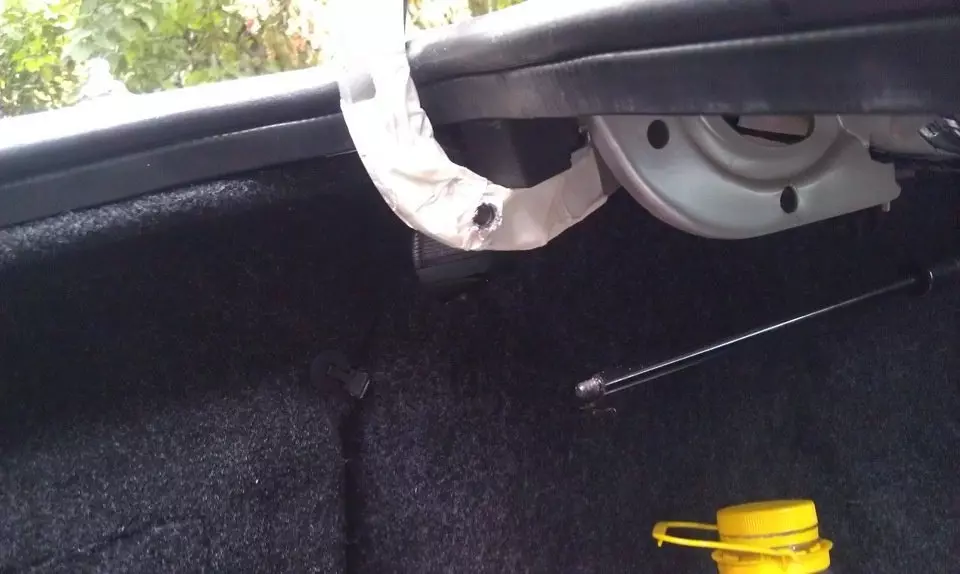

Доработка Нексии. Устанавливаем газовый упор крышки багажника.

Газовые упоры (амортизаторы)

О багажнике daewoo nexia написано много, и в основном хорошего (большой, вместительный, комфортный в нагрузке, защищенный от пыли и т.д.), но есть и минусы и довольно чувствительные, вплоть до заедания. Так, на Нексии крышка багажника в поднятом состоянии удерживается двумя торсионами и то, что на ВАЗ «Семерка» неплохо и уместно (крышка на порядок легче), тут уже не очень эффективно. Я лично убедился (даже дважды), когда наклонился и вытащил свой багаж. Внезапно, в неподходящий момент, порыв ветра, дующий не с той стороны, под этим очень тяжелым покровом, очень чутко нажал меня на мыслительный орган, довольно хорошо активировав мыслительный процесс, направленный на устранение этого недостатка.

За основу был взят багажник 2108, а точнее газовый амортизатор багажника,

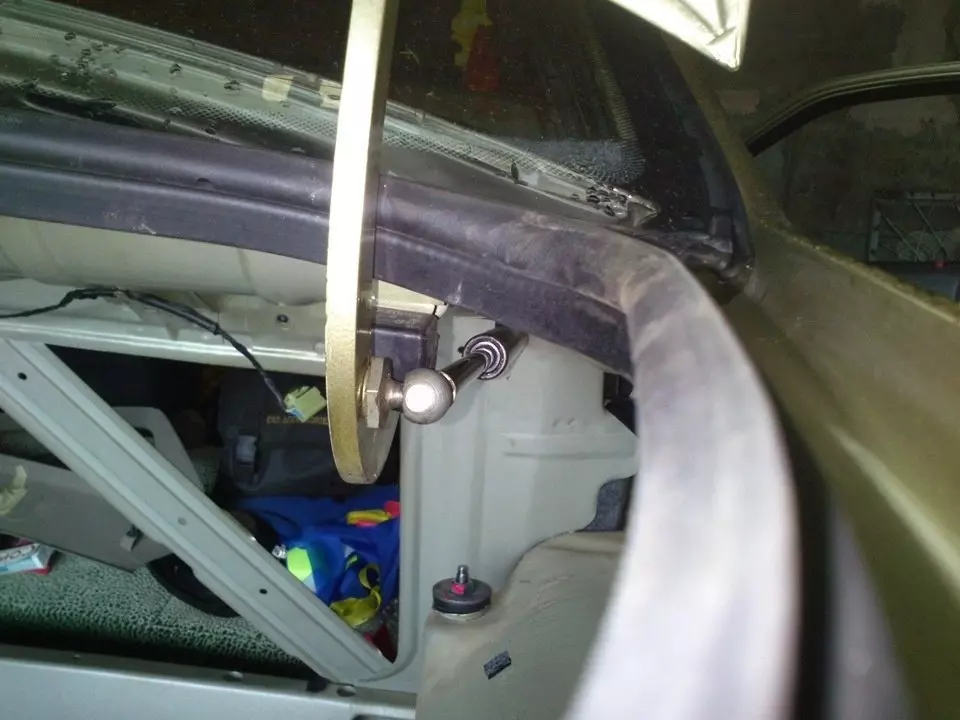

подняв заднюю дверь. Кронштейн крепления газового поршня к корпусу я сделал из алюминиевого уголка.

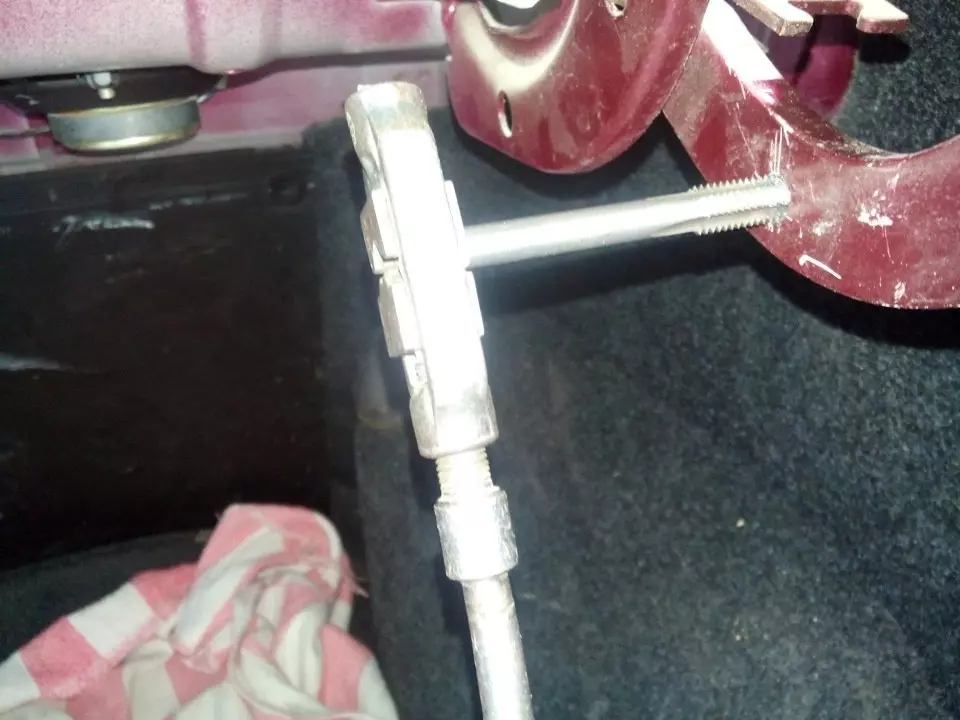

Кронштейн для крепления к корпусу

Размер не критичен, зависит от размера исходного уголка, просверлил отверстие под стопорный штифт 7мм и нарезал резьбу М8. Закрепляем кронштейн заклепкой

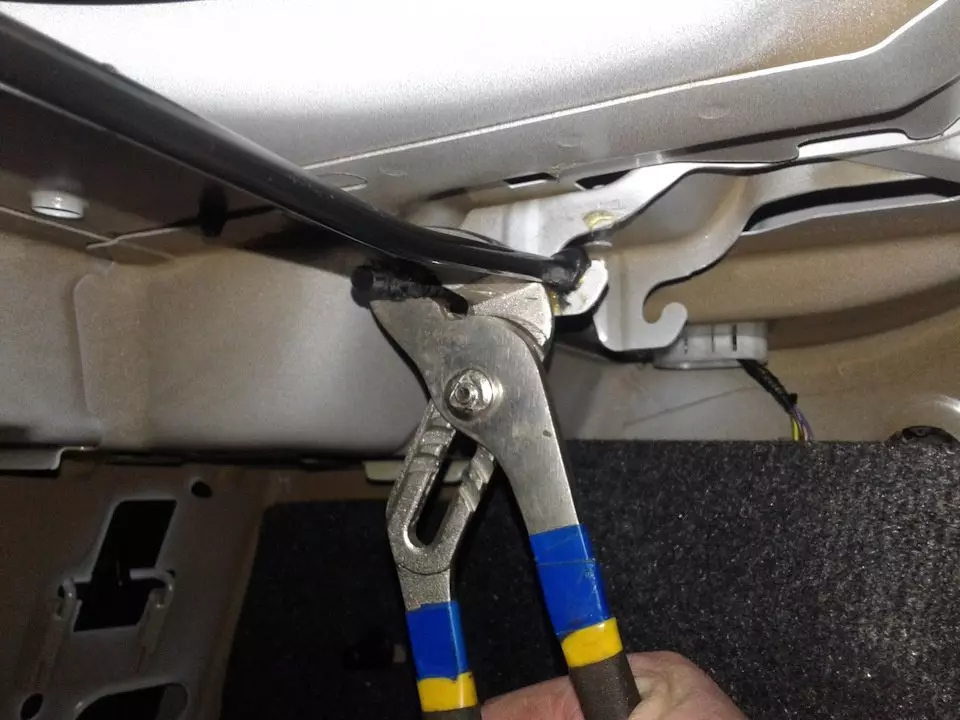

Заклепочник (заклепочный пистолет)

Не снимая спинку заднего сиденья, 3 заклепки.

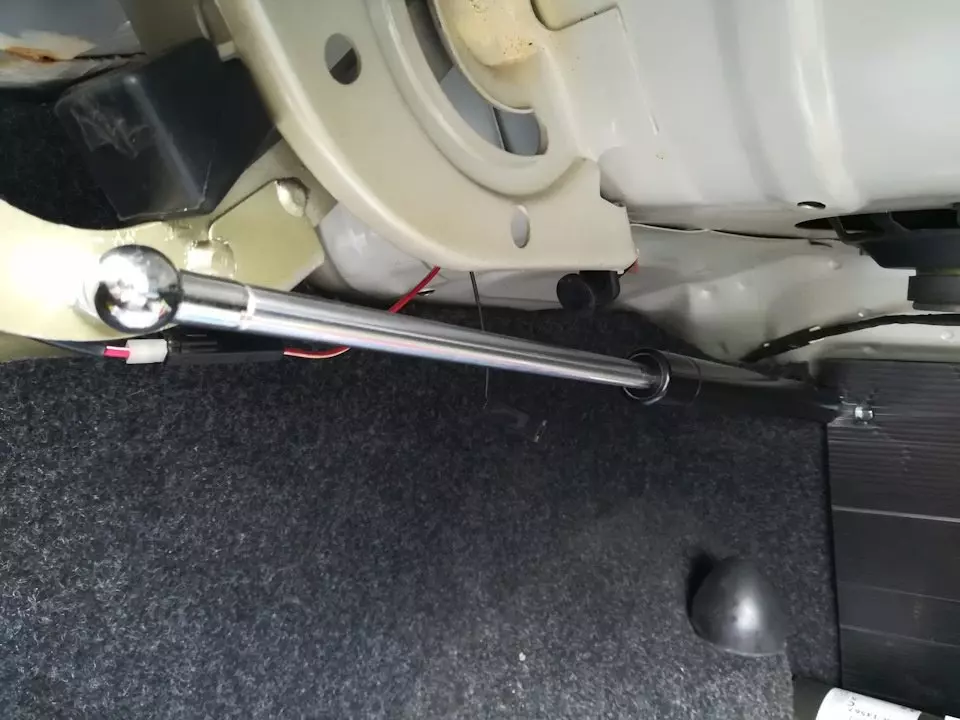

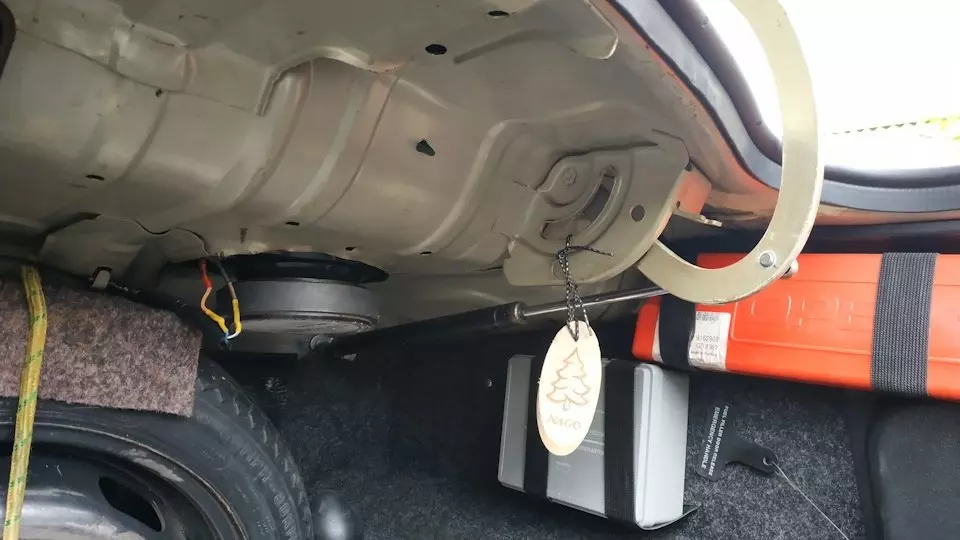

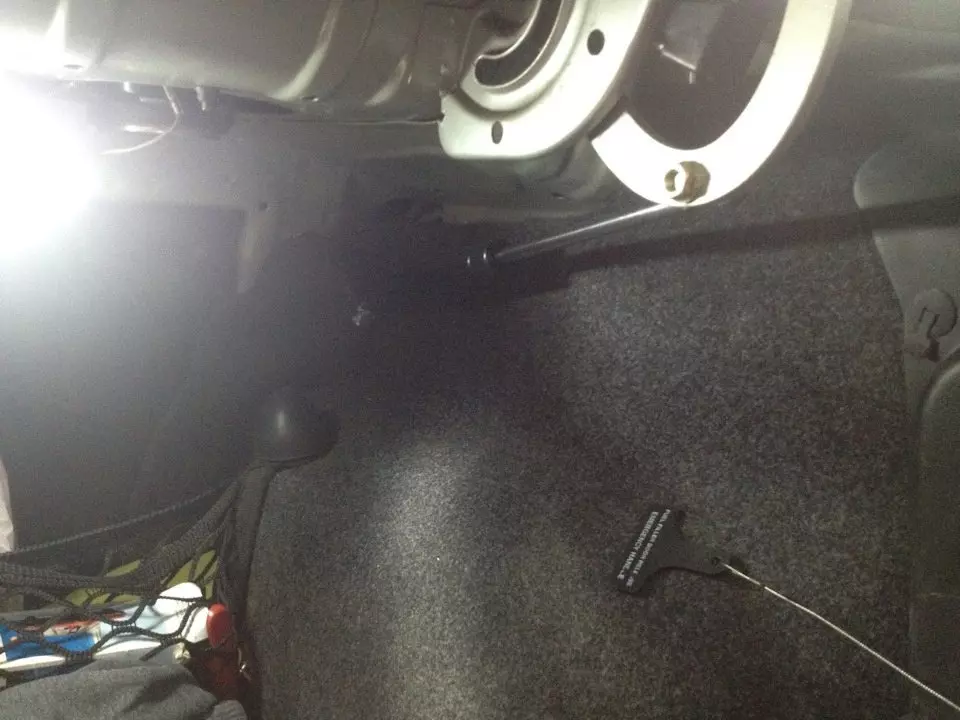

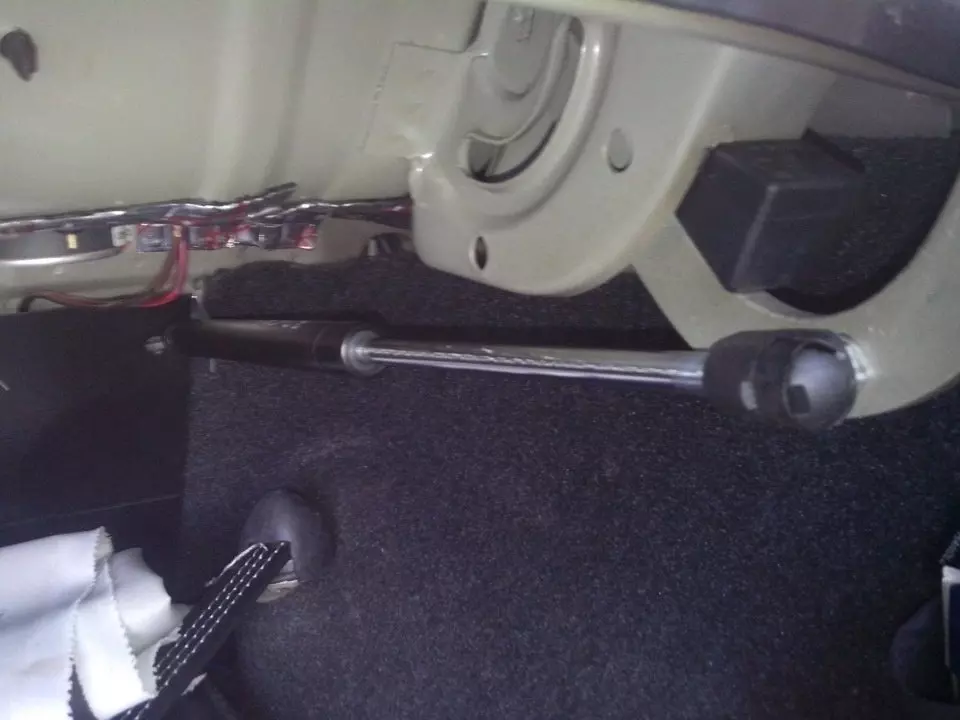

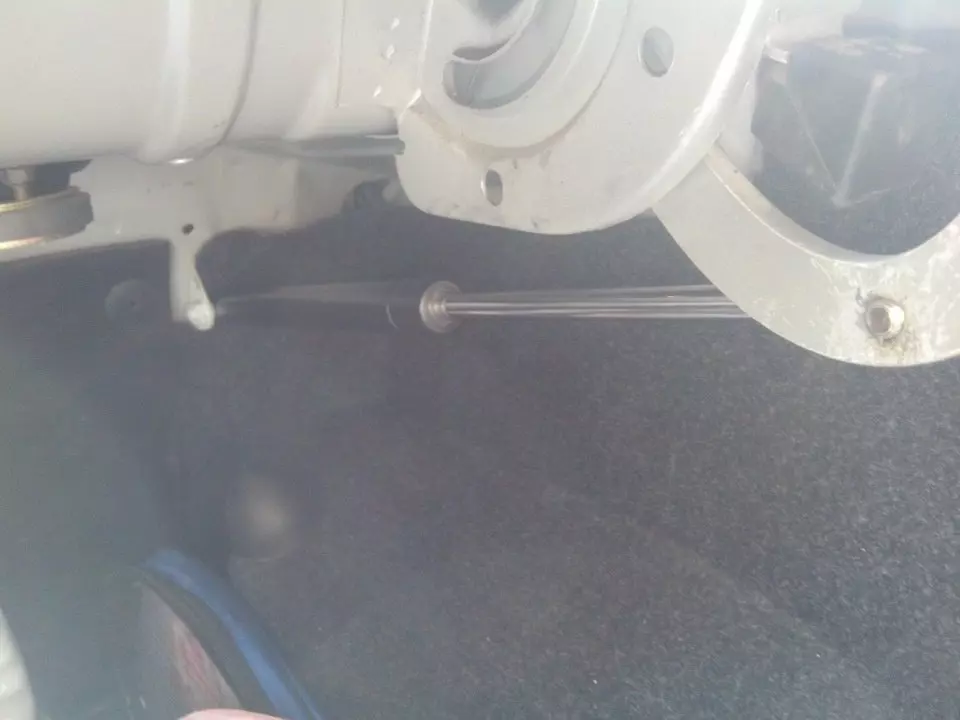

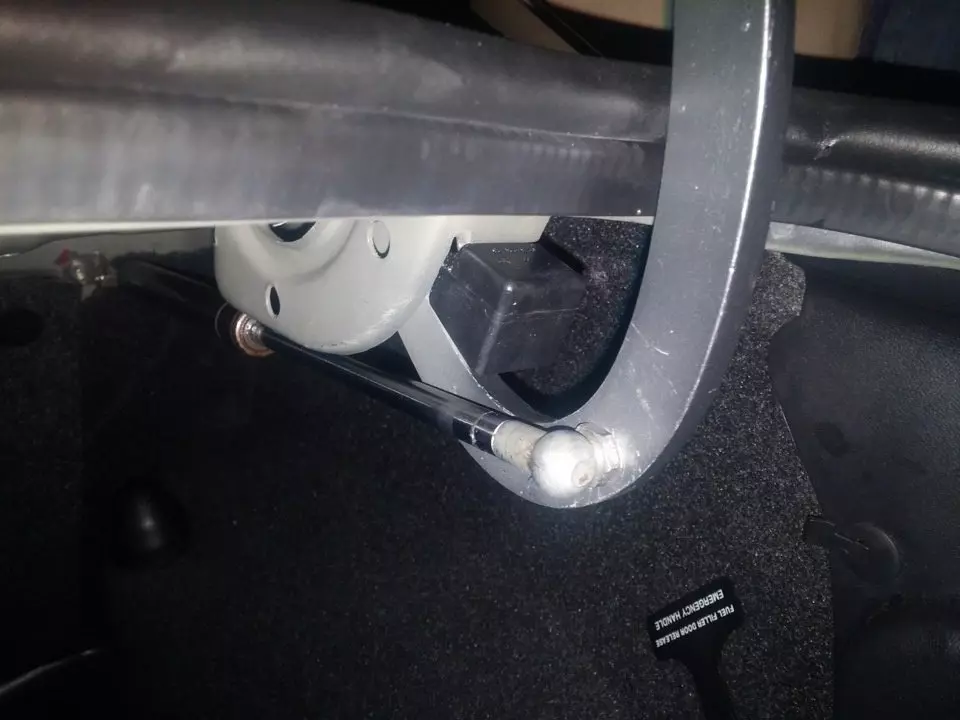

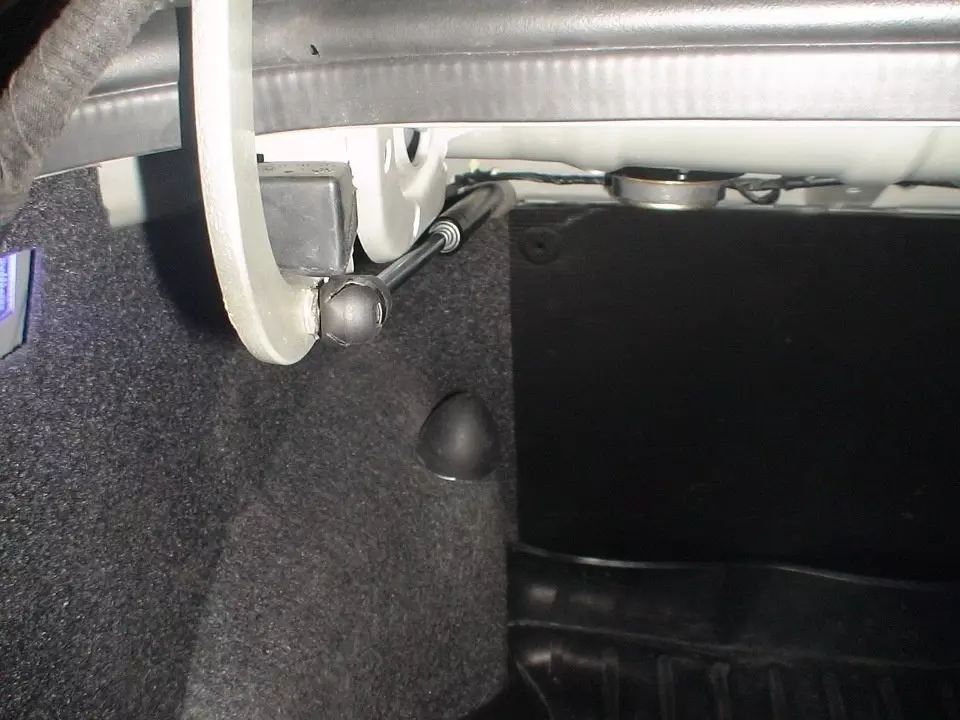

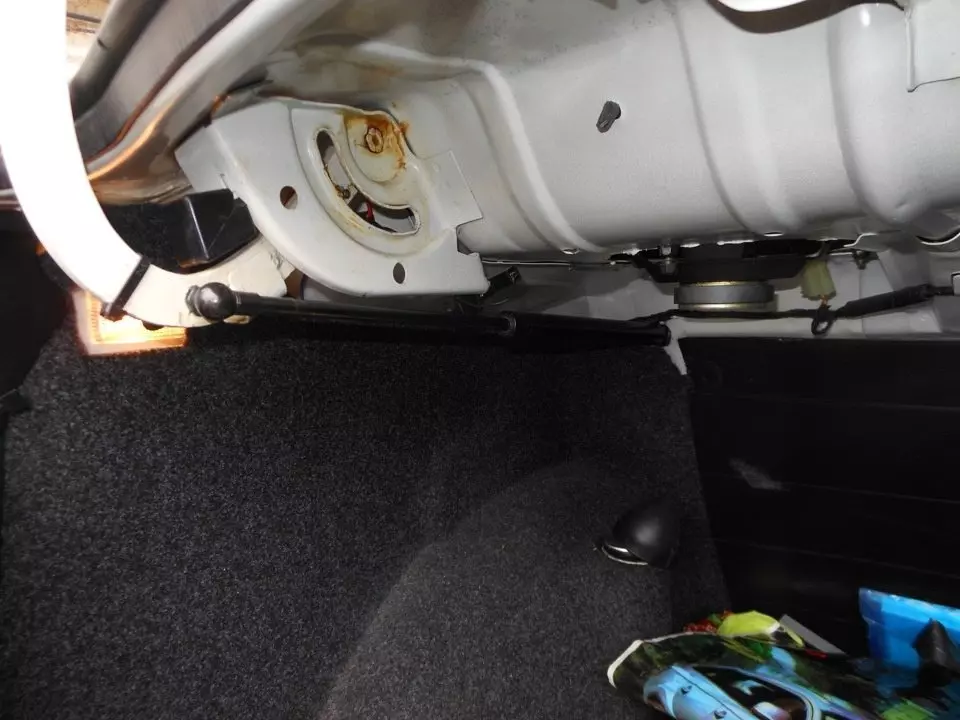

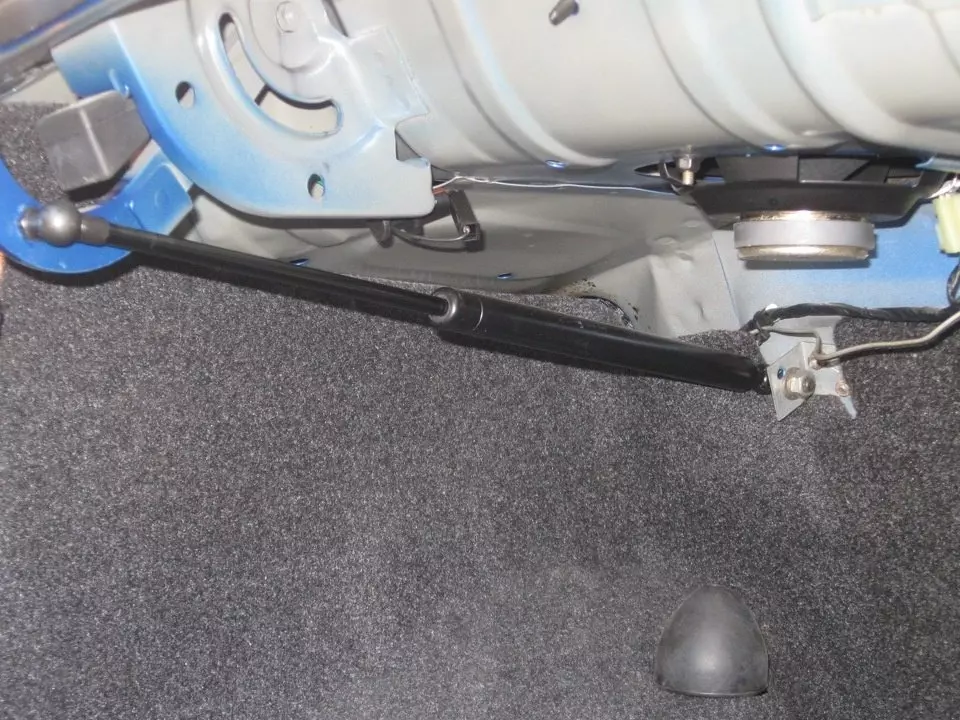

Кронштейн крепится к стенке багажника Nexia.

Газовые упоры или их еще называют газовые амортизаторы, могут использоваться «восьмерка», «девятка», «четверка» или «Нива». Длину защелки необходимо измерить в выдвинутом и отведенном положении, а затем определить положение крепления на петле багажника так, чтобы крышка закрывалась.

Поскольку петля крышки достаточно массивная и с очевидным запасом прочности, я просверлил прямо в ней отверстие диаметром 7 мм, а потом нарезал резьбу метчиком, ничего не откручивая и не снимая.

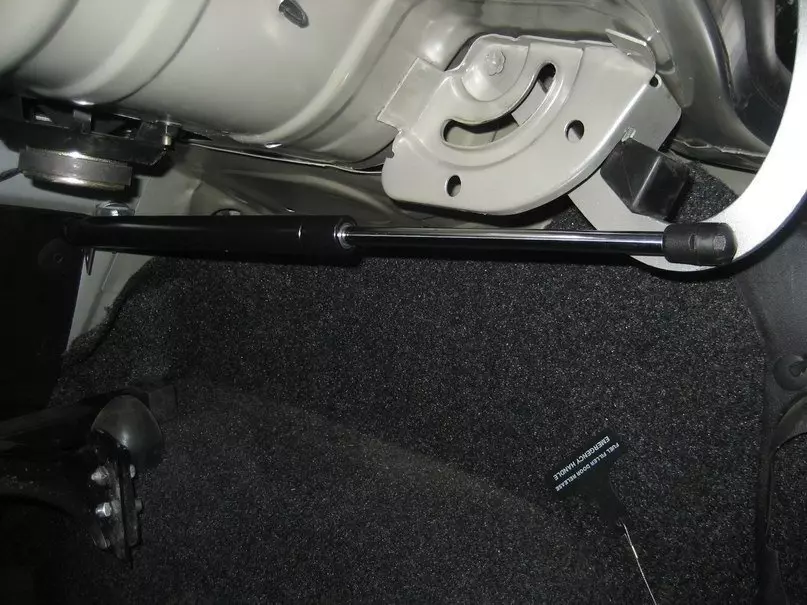

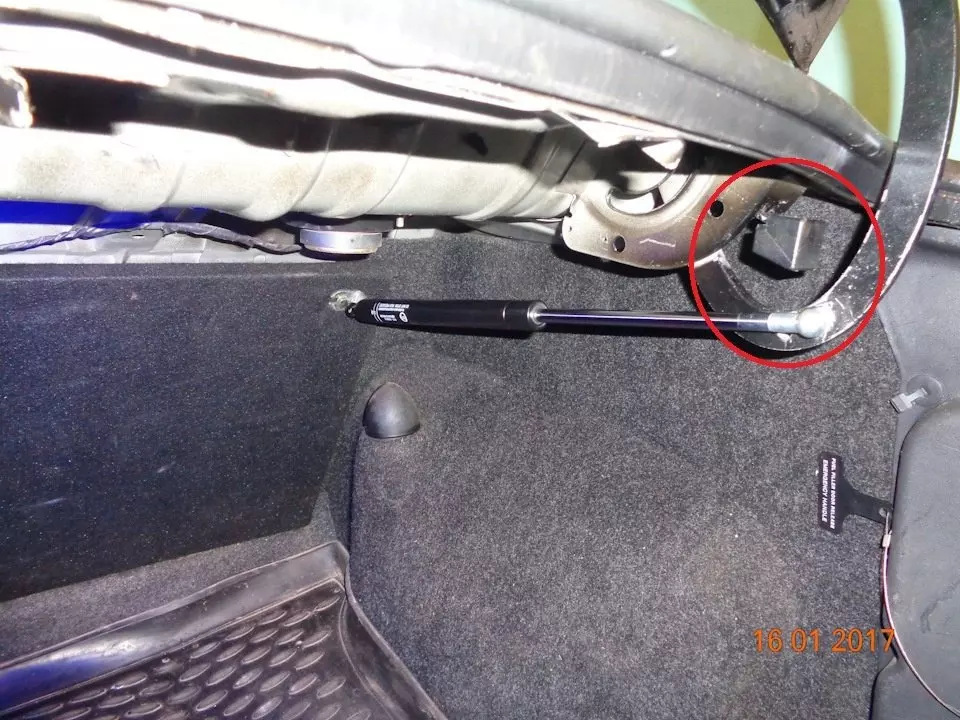

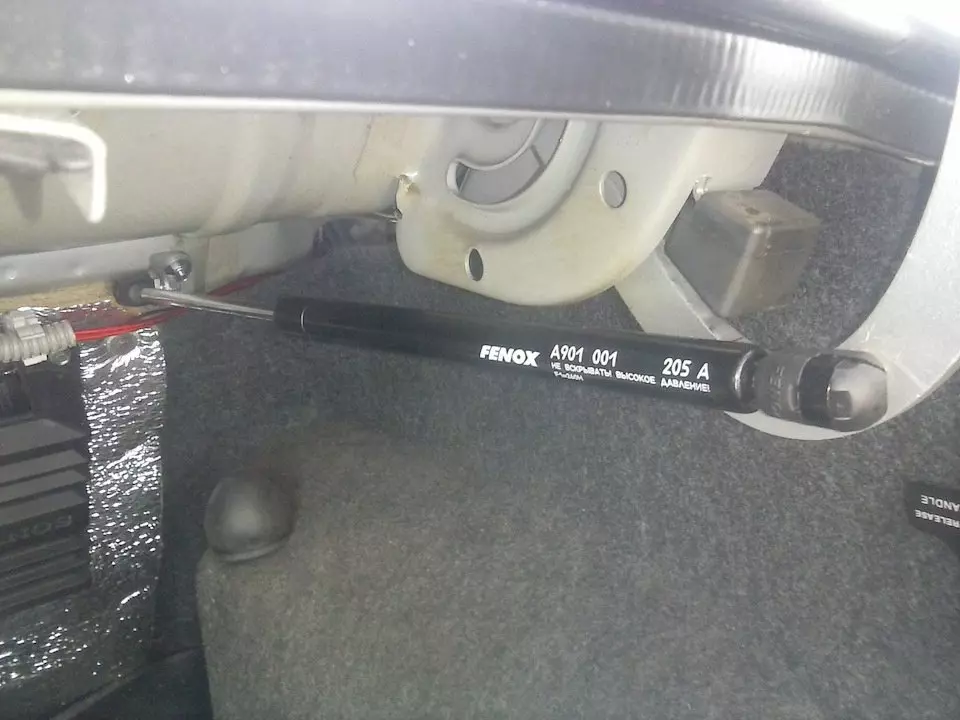

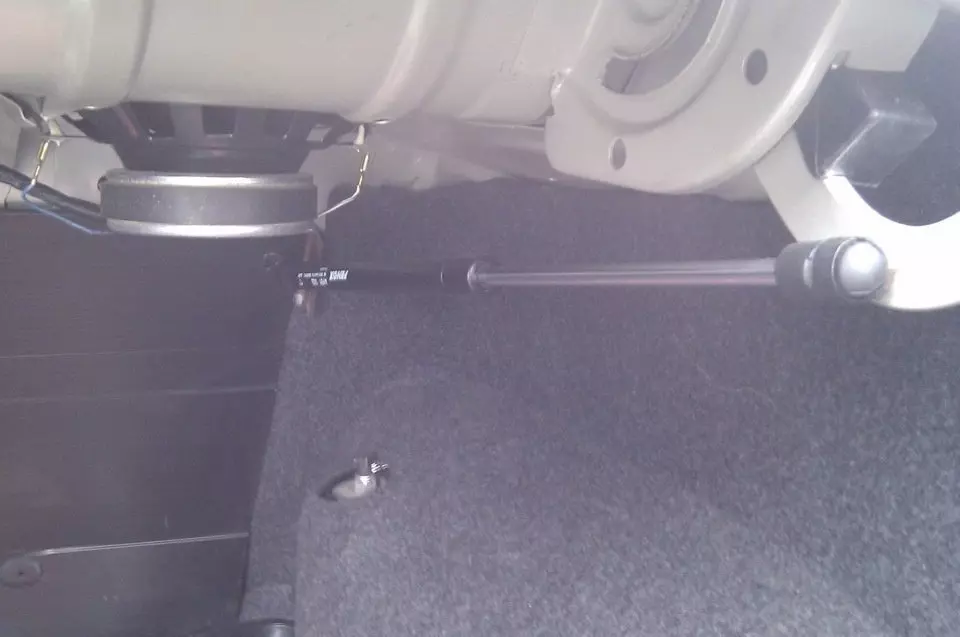

Затем он собрал всю конструкцию.

Заправка бензина в багажнике Дэу Нексия

На изготовление и сборку у меня ушло около двух часов. Такой тюнинг daewoo nexia вполне реально провести самостоятельно в обычном гараже.

Советы: Брать газовые упоры нужно уже «убитыми», но не полностью, либо с небольшим усилием открывания, при установке упора лучше полностью снимать торсион с этой стороны. Так крышка багажника не деформируется и открывается нормально с кнопки.

Видео:не работает торсион крышки багажника — есть решение!!!Скачать

Замена сайлентблоков задней балки Daewoo Lanos

Данная инструкция подскажет вам как самостоятельно заменить сайлентблоки на задней балке. Ниже предоставлен подробный фотоотчёт, в котором о процедуре вы узнаете все детали рабочие. Эта инстуркция подойдёт для автомобилей Дэу Ланос, Дэу Сенс.

Конечно в начале вам нужно чтко оценить свои силы, решите сможете ли справиться самстоятельно, процесс времязатратный и не совсем простой в выполнении. Тогда вам поможет Станция Технического Обслуживания.

Вы приняли решение выполнить процедуру без помощи специалистов, тогда пройдёмся по перечню необходимого: НАм нужен гараж или смотровая яма. Монтировка. Несколько видов отвёрток. Рожковые, накидные, торцевые ключи. Жидкость Вдешная. Спец. инструмент для снятия сайлентблоков. Ключи, с помощью которыми мы выкрутим штуцеры трубок тормозных.

Болты, которые крепят заднюю балку обязательно нужно затягивать когда автомобиль стоит твёрдо на земле.

Автомобиль устанавливаем на смотровую яму. Далее под колёса мы подставим упоры противооткатные. Колесные болты аккуратно прокрутим. После, нам нужно внутри ямы раскрутить болты, которые крепят балку к кузову, тут имеется важный момент, их мы раскручиваем, но НЕ достаём.

И так, мы выкрутили, а болты, которые крепят ароматизаторы нам нужно достать из отверстия проушины.

Фиксирующую скобу шланга тормозного нам нужно достать. А следующим действием начнём штуцер трубки тормозной выкручивать. Далее шланг от трубки нам нужно отсоединить, то перед этим шланг пережмите посильнее. Конец трубки мы наденем на колпак резиновый, этот процесс показан на фотография под номерами 4,5,6,7.

Трубки тормозные, а также трос ручника нам нужно аккуратно отсоединить, они крепятся к задней балке. Смотрите процесс этой работы на фотографиях 8,9,10.

Гайки, которые крепят цапфу к балке нам нужно опустить. Резьбовые соединения нам нужно обработать тщательно тормозной жидкостью ну или маслом.

Домкраты установите по обеим сторонам домкрат. Далее, чтобы колесо демонтировать нам нужно край балки аккуратно приподнять, здесь может помочь домкрат трацея. Мы демонтировали колесо, после чего гайки, которые крепят цапфу мы можем демонтировать, вместе с ним нам нужно демонтировать барабан, колодки. Здесь вам нужно хорошо поработать с трубками тормозными, они легко ломаются. После с помощью домкрата нам нужно опустить край балки, а пружину достать. Тоже самое проделываем и с другой стороны. Процесс показан на фотографиях 12,13,14.

ПРужины мы демонтировали, а после болты, которые крепят балку и кузов мы достаём, саму балку, которая свободна мы достаём.

Теперь мы можем посмотреть на сайлентблок, проверьте его состояние

Особое внимание нам нужно уделить резину, которая располагается на сайлентблоке, если она порвалась тогда с помощью кувалды мы выбьем сайлентблок

Чтобы достать резинку, нам нужно воспользоваться съёмником. Резинку мы достаём с втулкой, которая располагается внутри, а после начинаем доставать часть сайлентблока, которая располагается с наружной части. Просто позагибайте края втулки, а можете просто выбить.

Если вдруг вы порвали резинку но не до конца, или же если порвалась только втулка, которая располагается внутри, вы можете воспользоваться зубилом и просто края позагибать. Берем съёмник и с его помощью начинаем сайлентблок выдавливать. Смотрите фото под номером 17.

Смотрите как устанавливается сайлентблок. Мы рекомендуем вам обработать смазкой проушину и сайлентблок. Теперь можете балку вставить, чтобы понять как это сделать смотрите фото под номером 18, 19.

Запрессовать сайлентблок мы можем с помощью специального съёмника. Сборку выполните с точностью наоборот. Не забывайте, чтобы болты, крепящие балку нужно затягивать на опущенном автомобиле.

Не спите за рулем. Тест-драйв KIA Ceed с комплексом Drive Wise

Смотреть все фото новости >>

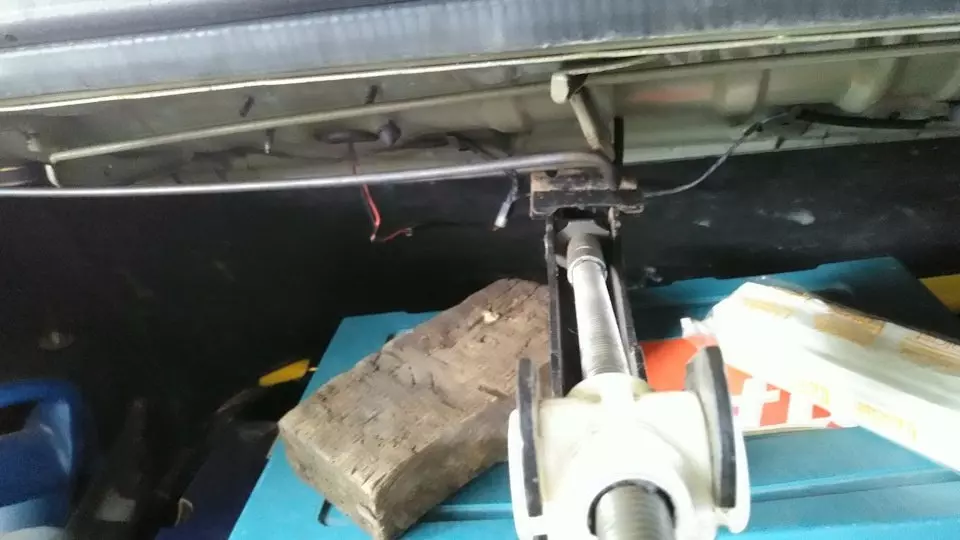

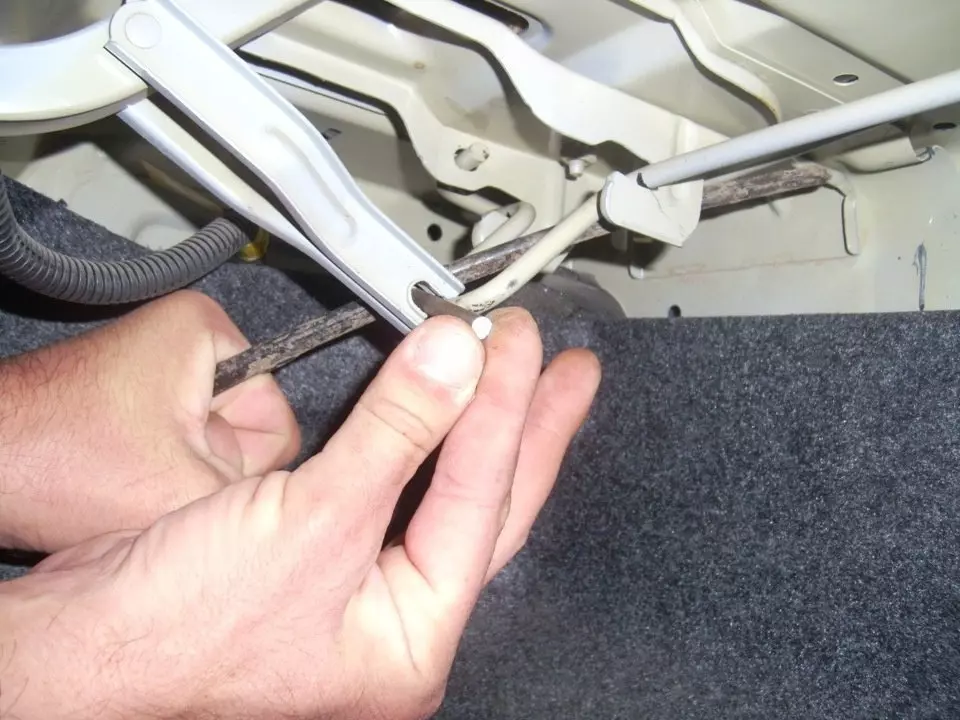

ТОРСИОНЫ КРЫШКИ БАГАЖНИКА!

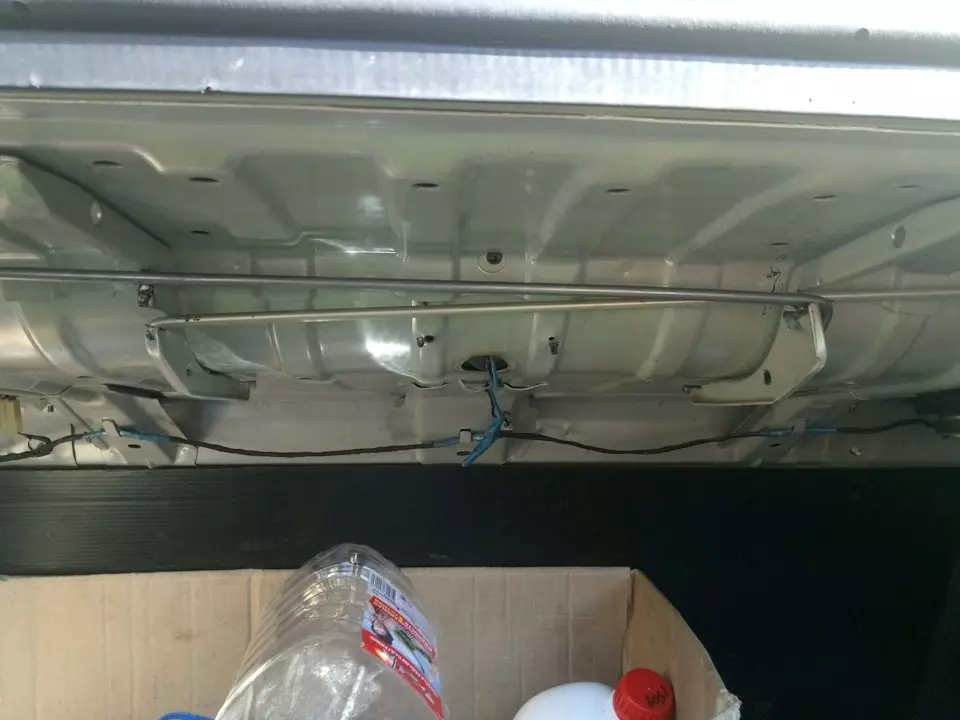

Торсионы крышки багажника (кузов седан)

1. ОПОРА 2. ОПОРНЫЙ КРОНШТЕЙН 3. КРУЧЕНИЕ 4. КРЕПЕЖНАЯ ПЛАСТИНА 5. ПЕТЛЯНЫЙ РЫЧАГ 6. ПРУЖИНА ПЕТЛИ

В автомобиле не предусмотрена возможность регулировки торсионов для увеличения или уменьшения усилия, необходимого для подъема и опускания крышки багажника.

Удалить или отключить

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поддерживайте крышку багажника в полностью открытом положении для предотвращения падения при снятии торсионов. Установите съемник на правый торсион возле левого опорного кронштейна. Поверните ручку вперед и поднимите ее, чтобы ослабить действие торсионного стержня на монтажную пластину. 2. Правый торсион от рычага и пружины шарнира. Установите съемник на левый торсион рядом с правым опорным кронштейном. Поверните ручку вперед и поднимите ее, чтобы ослабить действие торсионного стержня на монтажную пластину. 3. Левый торсион от рычага и шарнирной пружины.

Установить или прикрепить

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Левый торсион в рычаге и кольцевой пружине. 2. Левый торсион в правом опорном кронштейне. Установите съемник на торсион и вставьте торсион между монтажной пластиной и кронштейном. Снимаем опору крышки багажника.

Замена заднего амортизатора Дэу Нексия

• Домкратим заднюю часть, устанавливаем башмаки, активируем стояночный тормоз;
• Отвинчиваем нижнее крепление, болт на «14». Можете выкрутить металлическую проставку сразу, можно после снятия амортизатора. Как удобно владельцу;
• Со стороны багажного отсека придерживаем шток, отвинчиваем гайку на «17»;
• Из-под днища машины извлекаем стойку. Вместе с ней снимаем резиновые прокладки;
• Сжимаем металлическую пружину съемником, извлекаем подкладки из резины;
• Устанавливаем новый демпфер, надеваем резиновый отбойник, собираем конструкцию;
• Заменяем металлическую проставку под стойку, привинчиваем гайки.

На противоположной стороне проводим аналогичные действия.

Задняя подвеска

1. КОЛПАК 2. ГАЙКА ВЕРХНЕЙ ОПОРЫ АМОРТИЗАТОРА 3. ШАЙБА 4. РЕЗИНОВАЯ ШАЙБА 5. РЕЗИНОВАЯ ШАЙБА 6. ШАЙБА 7. АМОРТИЗАТОР 8. БОЛТ 9. ГАЙКА 10. УПЛОТНЕНИЕ 11. ВНУТРЕННИЙ ПОДШИПНИК 12. СТУПИЦА 13. НАРУЖНЫЙ ПОДШИПНИК 14. СТОПОРНАЯ ШАЙБА 15. ШПЛИНТ

16. ГАЙКА 17. ЗАЩИТНЫЙ КОЛПАК 18. ГАЙКА КРЕПЛЕНИЯ СТАБИЛИЗАТОРА 19. ШАЙБА 20. БОЛТ КРЕПЛЕНИЯ СТАБИЛИЗАТОРА 21. ГАЙКА 22. РЕЗИНО-МЕТАЛЛИЧЕСКАЯ ВТУЛКА 23. БОЛТ КРЕПЛЕНИЯ РЫЧАГА 24. ПОДУШКА СТАБИЛИЗАТОРА 25. СТАБИЛИЗАТОР 26. ПОПЕРЕЧНАЯ БАЛКА ПОДВЕСКИ В СБОРЕ С РЫЧАГАМИ 27. НИЖНИЙ БУФЕР ПРУЖИНЫ 28. УПРУГИЙ ЭЛЕМЕНТ ПОДВЕСКИ – ПРУЖИНА 29. ВЕРХНЕЕ УПРУГОЕ КОЛЬЦО

На автомобиле установлена полунезависимая (со связанными рычагами) задняя подвеска. Подвеска состоит из двух продольных рычагов, шарнирно закрепленных на кузове и связанных друг с другом поперечным стержнем открытого профиля, двух винтовых бочкообразных пружин и двух телескопических амортизаторов. Поперечная балка задней подвески в сборе шарнирно закреплена двумя своими проушинами к кронштей нам на днище кузова. Кронштейны выполнены заодно с боковыми продольными элементами жесткости днища кузова. В шарнирах использованы резино-металлические втулки. Проушины выполнены на продольных рычагах подвески.

Подвеска обеспечивает связь колес с кузовом автомобиля. Для повышения поперечной устойчивости автомобиля и уменьшения углов крена подвеска снабжена стабилизатором, который крепится к обоим рычагам. Каждая пружина опирается на два седла – верхнее, расположенное в кузове, и нижнее, приваренное сверху на продольном рычаге. На нижнее седло пружина оперта через упругую подушку-буфер. Для обеспечения шумо- и виброизоляции подвески между верхним концом пружины и верхним опорным седлом размещено упругое кольцо.

Техническое обслуживание и ремонт

Следует тщательно осмотреть тормозную систему с целью обнаружения повреждений, смещений, неправильных соединений или поломок деталей и узлов, находящихся в зоне тормозных трубопроводов и шлангов или цилиндров. Обнаруженные неисправности следует немедленно устранить. К узлам и деталям, поломки или смещения которых могут привести к отказам тормозной системы, относятся элементы системы выпуска отработавших газов, стабилизатор и рычаги задней подвески.

В случае жесткой работы подвески необходимо прежде всего проверить давление воздуха в шинах, статический ход подвески (или дорожный просвет в снаряженном состоянии автомобиля) и состояние амортизаторов. Если причину неудовлетворительной работы подвески найти не удалось, следует проверить величину сил трения в подвеске.

Проверка величины сил трения в подвеске

1. Вместе с помощником взяться руками за задний бампер и поднять заднюю часть автомобиля возможно выше. Плавно и медленно опускать автомобиль до тех пор, пока он не придет в положение статического равновесия. 2. Измерить расстояние по вертикали от пола до середины бампера. 3. Нажать на бампер сверху и опустить задок автомобиля возможно ниже. Затем, плавно и медленно уменьшая усилие, дать возможность автомобилю прийти в положение статического равновесия. 4. Измерить расстояние по вертикали от пола до середины бампера. При нормальном трении в подвеске разность между двумя результатами измерений не должна превышать 12,7 мм. Если разница превышает это значение, необходимо проверить состояние рычагов подвески на наличие признаков износа или повреждений.

Моменты затяжки резьбовых соединений
