Задняя подвеска ford focus 3 с 2010 года

Устройство и ремонт задней подвески (Р).

задняя подвеска: рычаги, сайлентблоки, стойки стабилизатора

1 357 317 (седан, хэтч), 1 357 319 (универсал)

Рычаги от Фокуса-2 имеют малозаметную, но всё таки достаточно важную особенность — у них усилено приваренной накладкой отверстие для прикручивания стабилизатора (дырка в середине рычага). Не у одной замены, выдаваемой Экзистом этой накладки нет, поэтому и применимость указывается только на Фокус-1. Поставить — можно, но либо наваривать усиление, либо почаще следить за появлением трещин от этого отверстия.Рычаги от обоих поколений бывают «гнутые» и «прямые», в зависимости от типа стабилизатора. Они не взаимозаменяемые без переделки конструкции стабилизатора. (источник)

Развальные болты:развальный болт — Ford 1456980 (в 12 году шли с гайкой и шайбой, сейчас люди покупают а там один только болт)эксцентриковая шайба — Ford 1456979гайка — Ford 1471745Замены:развальный болт — Mazda BP4K-28-66ZBэксцентриковая шайба — Mazda BP4K-28-473Aгайка — Mazda 9YB1-01-209(гайки и шайбы Ford подходят только к болтам Ford, гайки и шайбы Mazda — только к болтам Mazda, фото шайб тут )

ограничитель хода подвески (отбойник на рычаге) — Ford 1 227 616болт крепления со стороны пружины — Ford 1 471 980 (M12 x 75MM)проставка пружины нижняя — Ford 1 355 153проставка пружины верхняя — Ford 1 532 650

Нижние поперечные рычаги (кости):

Верхние поперечные рычаги (серпы):

Замены:Lemforder 32008 01TRW JTC 1446

Крепёж рычагов:Болт заднего нижнего подпружинного рычага наружный M12 x 75MM — 2 шт. Ford 6699982Болт задних поперечных рычагов M12 x 65MM — 8 шт. SWAG 50 92 9451

Комплекты рычагов:для седанов и хетчбэков — Meyle 716 050 0039/S > opc.meyle.com

Отличаются серпы. У универсалов они менее выгнуты, дабы не цеплялись за нижние при полном багажнике.источник

Meyle 716 050 0039/S — на подпружинных рычагах есть те самые усиления в виде наваренных пластин источник1источник2

Сайлентблоки:Сайлентблок передний заднего продольного рычага (он же ушастый, он же бабочка)

замены:Lemforder 29794 01Sidem 803900Moog FD-SB-0191

крепёж:Болт M12 X 30MM — Ford 1 471 994

Ford 1 335 548 — задняя L-образная (ставится на «кривой» подпружинный рычаг)

замены:Lemforder 32010 01Moog FD-LS-3662Sidem 3266Rts 97-90610NK 5112522

Ford 1 500 682 — задняя прямая, комплект 2 штуки (от ФФ-2, ставится на «прямой» подпружинный рычаг ФФ-1)

замены:Ford 1 719 542 (от FF3, комплект 2 шт.)Sidem 67160Vaico V25-0576

Ford 1 203 093, Ford 1 487 402 — задняя прямая (*родная* от ФФ-1, тут можно поглядеть на выработку рычагов от этих стоек)

замены:Lemforder 33482 01TRW JTS 581Moog FD-LS-0122Mitsubishi 4056A052

замены:Lemforder 34054 01Moog FD-SB-3659Sidem 803905

задняя подвеска, ремонт, эксплуатация, запчасти, сайлентблоки, рычаги, амортизаторы, подвеска задняя

а скажите кто знает , в книжке вычитал что при затяжке после замены задних рычагов , вставляется распорка(ОПРЕДЕЛЕННОГОРАЗМЕРА) между нижним и верхним рычагом , а снизу под тормозные барабаны ставят домкрат и в таком положении начинают затягивать , может кто делал сам , поделится,надо это делать или плюнуть ,а то пойду на сервис скажу что планки регулировачные надо сделать , они меня пошлют

Замена рычагов и сайлентблоков передней подвески Ford Focus 2

Марка автомобиля Ford Focus 2 очень популярна в России, такие машины на дорогах встречаются достаточно часто.

• 1 Передняя подвеска Ford Focus 2
• 2 Сайлентблоки передних рычагов Ford Focus 2
• 3 Замена переднего рычага Ford Focus 2
• 4 Замена шаровой опоры Ford Focus 2
• 5 Замена переднего сайлентблока рычага подвески Ford Focus 2
• 6 Запрессовка заднего сайлентблока Ford Focus 2
• 7 Как произвести диагностику подвески Ford Focus 2
• 8 Как проверить состояние сайлентблоков передних рычагов Ford Focus 2

Автомобиль заслуженно пользуется популярностью – он весьма надежен, Долговечностью отличается и передняя подвеска, детали ходовой части практически всегда вырабатывают свой положенный ресурс. Но рано или поздно детали выходят из строя, машина нуждается в ремонте.

Замена сайлентблоков передних рычагов Ford Focus 2 обычно требуется после пробега 100 тыс. км, но при динамичной езде по плохим дорогам ремонт ходовой может потребоваться раньше.

В этой статье мы рассмотрим, как на Ford Focus меняются передние рычаги и отдельно сайлентблоки, как проводится диагностика ходовой части.

Замена переднего рычага Ford Focus 2

Передние рычаги на автомобиле Ford Focus целесообразно менять целиком, если они получили повреждения или имеют уже достаточно большой износ (выработали свой ресурс). Автовладельцам следует учитывать, что после замены рычагов необходимо проверить и отрегулировать углы колес на стенде развал-схождения.

Замена рычага производим следующим образом:

• устанавливаем автомобиль на ровную площадку, домкратим и снимаем колесо;
• ключом на 18 откручиваем гайку шаровой опоры, с помощью съемника отсоединяем опору от поворотного кулака;
• сначала откручиваем передний болт, которым крепится рычаг к подрамнику;
• затем отворачиваем два болта сзади снизу;
• снимаем рычаг, если необходимо сменить оба, аналогично демонтируем и второй;
• устанавливаем новые детали на место.

Как видим, меняются рычаги очень просто и быстро, подобную работу может выполнить почти любой водитель с минимальными слесарными навыками.

Меняем задние сайлентблоки задних рычагов на Форд Фокус 2 своими руками

В отличие от более дешёвых моделей, задняя подвеска Форд Фокус второго поколения имеет современную сложную конструкцию. Эту мультирычажная система, которая обеспечивает независимую подвеску задних колёс. Благодаря такой схеме подвески автомобиль получил мягкий комфортный ход, хорошую поперечную и продольную устойчивость. Но, как известно, чем больше в системе деталей, тем сложнее она в ремонте. Как устроена задняя подвеска Форд Фокус и по какому алгоритму проводится замена задних сайлентблоков задних рычагов, как подобрать нужные вместо оригинала, разберёмся сегодня.

Когда менять сайлентблоки задних рычагов на Форд Фокус 2

Износ видно сразу.

То, что сайлентблоком называется резинометаллическая втулка для гашения вибраций и уменьшения нагрузки на элементы подвески, никому объяснять не нужно.

То, что они имеют свой предел прочности, тоже понятно. Замена сайлентблоков задней подвески бывает необходима уже после 80–100 тысяч пробега, а признаками неисправности считаются:

• стук и скрип в районе заднего моста;
• неустойчивость автомобиля при резком перестроении и в поворотах;
• увод машины в сторону при торможении;
• неравномерный износ резины задних колёс;
• нарушенные углы развала-схождения задних колёс.

Если не заметить сильный износ сайлентблоков вовремя, то кроме ремонта, можно крепко потратиться и на замену деталей подвески, и на новую резину. Да и безопасность в пути тоже будет под угрозой.

Приступаем к ремонту

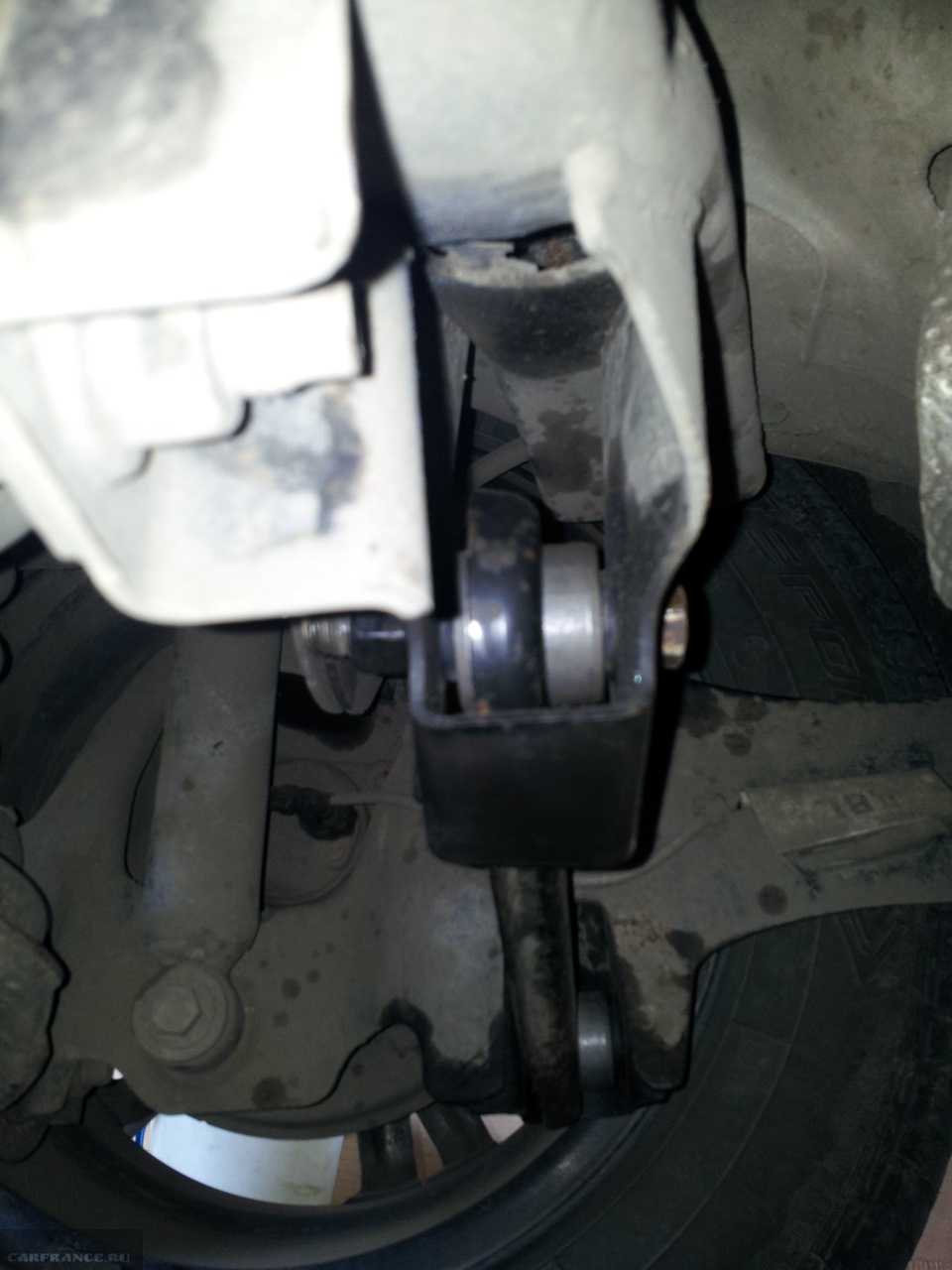

Для начала необходимо загнать авто на подъемник, яму или поднять на подъемнике. Далее следует установить стяжку на пружины и сжать их, насколько удастся. Снять их вы не сможете, но в этом и нет необходимости. Поднимите главный рычаг, который установлен на колесе, используя для этого домкрат, и выкрутите болт фиксации рычага под пружиной.

Сломанный рычаг подвески

Снимите пружины и отведите в сторону рычаг, чтобы он вам не мешал в дальнейшем. Снимите два рычага и амортизатор в нижней точке крепления. Отсоедините от крючка тросик ручного тормоза. Снимите болт с датчика АБС, клемму и выкрутите два болта, которые держат поперечный рычаг задней подвески.

Замена нижнего переднего рычага Фокус

Как и в случае описанном выше нам нужно будет снять пружину, снять колесо и подставить под нижний рычаг регулируемый упор или гидравлический домкрат в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах». Естественно все это делаем на яме или эстакаде.

Затем ключом или головкой «на 15» отворачиваем болт крепления рычага к продольному рычагу и вынимаем болт. Аналогично отворачиваем болт крепления рычага к подрамнику и вынимаем болт. Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг. Фотографии для наглядности прилагаются далее.

Устанавливаем новый рычаг в обратной последовательности. При этом стоит учитывать один важный момент надпись «FRONT» на рычаге должна быть направлена в сторону передней части автомобиля.

Ремонт задней подвески — бортжурнал Ford Focus Wagon III mr.Credo 2013 года на DRIVE2

Полный размер

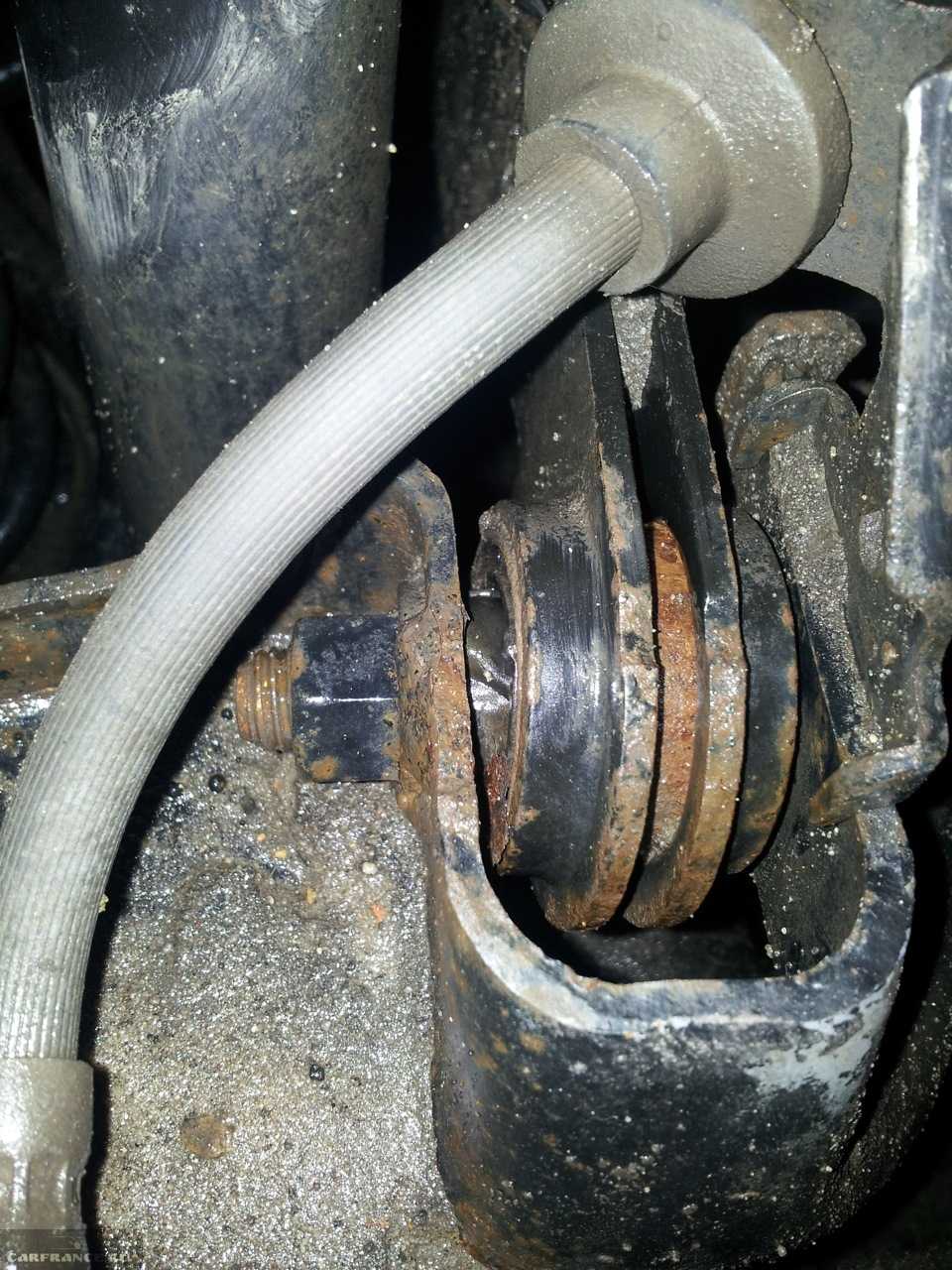

Еще примерно на 80т. км. были выявлены уставшие сайлентблоки -«бабочки» и сайленты поперечных рычагов (косточки). Жопу на мкаде, на колее кидало маманегорюй. Было решено их заменить! Но! Чтобы поменять «бабочки», нужно разобрать почти весь задок. Этого не хотелось, т.к. можно попасть на замену других, еще живых сайлентов. Начал искать сервис, где смогут заменить без снятия продольного рычага, с трудом, но нашел! Есть специальные сьемники.Купил оригинальные «бабочки» и моторкрафтовские поперечные рычаги и вперед!Артикулы на фото видно. На замену всего этого ушло около полутара часов.Теперь в колее как по рельсам!

Вопрос: что это за штекер заглушенный (на 3-ем фото)?

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Цена вопроса: 9 600 ₽
Пробег: 102000 км

Задняя подвеска Форд Фокус 3

Задняя подвеска автомобилей Ford Focus 3 с кузовами седан и хэтчбекнезависимая, многорычажно-пружинная, с телескопическими амортизаторами и стабилизатором поперечной устойчивости.

Задняя подвеска автомобилей с кузовом универсал аналогична по конструкции подвеске автомобилей с кузовами седан и хэтчбек и отличается только местом верхнего крепления амортизатора.

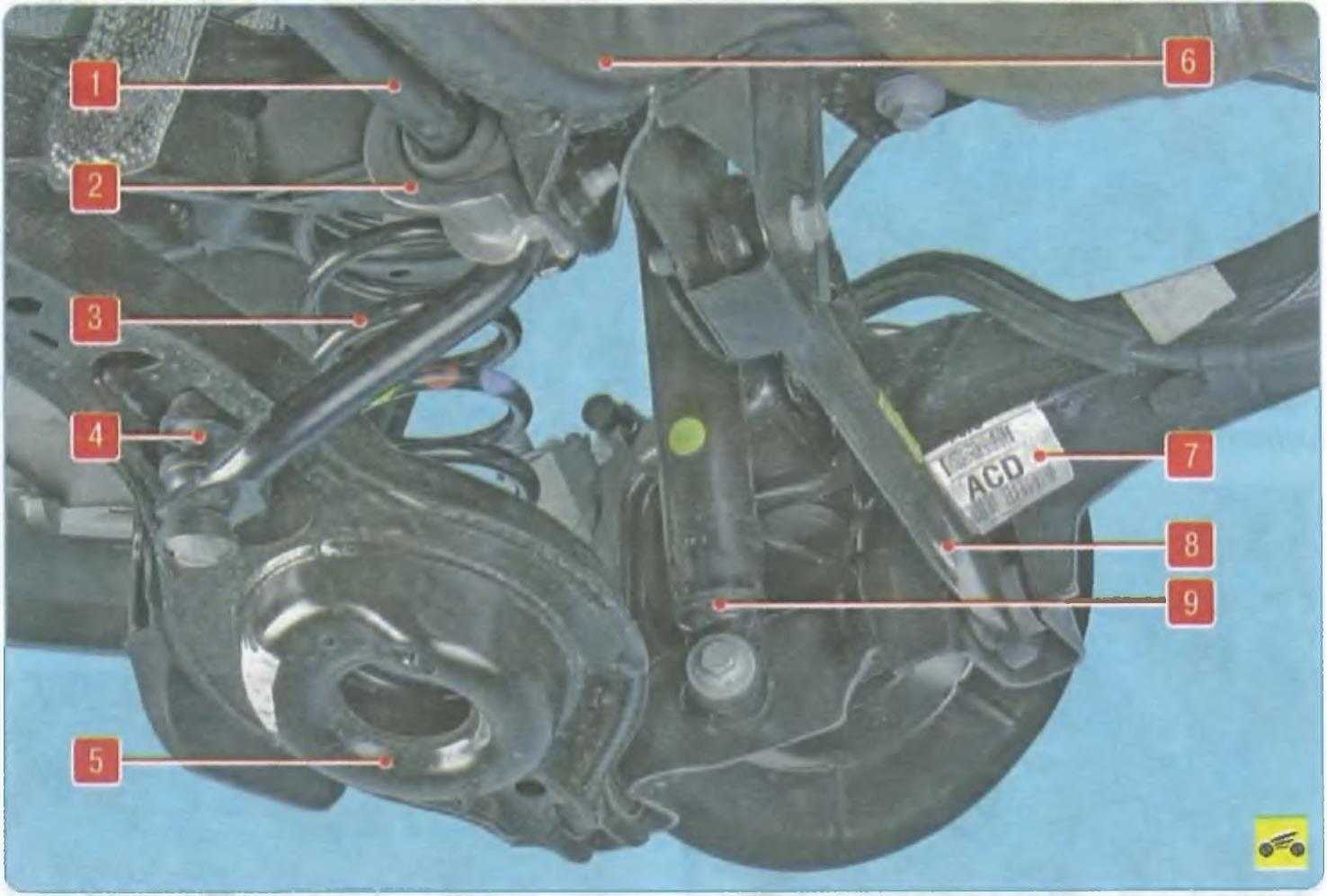

Задняя подвеска автомобилей с кузовами седан и хэтчбек: 1 — штанга стабилизатора поперечной устойчивости; 2 — скоба крепления штанги стабилизатора поперечной устойчивости; 3 — пружина; А — стойка стабилизатора поперечной устойчивости; 5 — нижний задний поперечный рычаг; 6 — поперечина задней подвески; 7 — продольный рычаг задней подвески; 8 — нижний передний поперечный рычаг; 9 — амортизатор задней подвески
