Блоки с предохранителями и реле в моторном отсеке
Основной блок реле и предохранителей
Главный блок предохранителей в моторном отсеке находится рядом с резервуаром охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой.

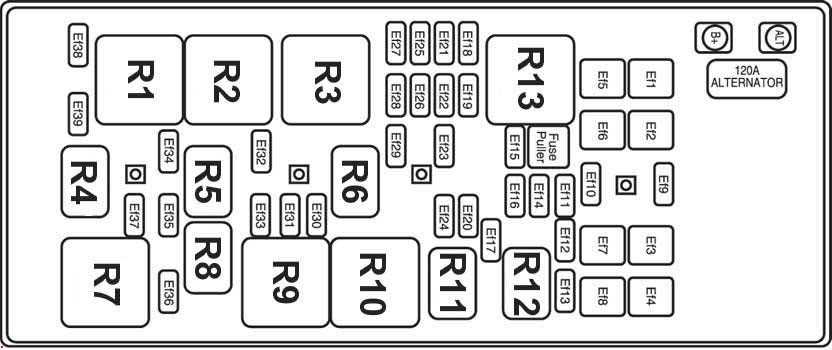

Схема расположения предохранителей и реле в блоке шевроле эпика
Расшифровка элементов
| № | А | Название | Назначение |
| Ef1 | 30 | HVAC BLWR | Реле вентилятора |
| Ef2 | 60 | BCM BATT | Блок переключателей со встроенной логикой |
| Ef3 | 60 | ABS | Электронный блок управления тормозами |
| Ef4 | 30 | IGN1 | Замок зажигания |
| Ef5 | 20 | PWR WIDW | Электрический стеклоподъемник/ выключатель запирания двери водителя |
| Ef6 | 30 401) | COOL FAN HI | Реле высоких оборотов вентилятора системы охлаждения |
| Ef7 | 20 401) | COOL FAN LOW | Реле низких оборотов вентилятора системы охлаждения |
| Ef8 | 30 | ST/IG2 | Замок зажигания, реле стартера |
| Ef9 | 15 | SPARE | Запасной |
| Ef10 | 10 | SPARE | Запасной |
| Ef11 | 20 | SPARE | Запасной |
| Ef12 | 25 | SPARE | Запасной |
| Ef13 | 30 | SPARE | Запасной |
| Ef14 | 10 | ABS WARNING | Не используется |
| Ef15 | 20 | S/ROOF | Люк в крыше в сборе |
| Ef16 | 15 | ABS | Электронный блок управления тормозами, разъем линии подачи масла в АБС |
| Ef17 | 15 | HVAC BLWR | Фара – левая/ правая |
| Ef18 | 20 | DRIVER’S PWR WIDW | Безопасный электрический стеклоподъемник в сборе |
| Ef19 | 10 | PWR MIRROR | Многофункциональный переключатель |
| Ef20 | 10 | ILLUM RT | Фара – правая, стояночный огонь – правый, задний габаритный огонь – правый |
| Ef21 | 30 | LCM | LCM |
| Ef22 | 25 | IP FUSE | Блок предохранителей на приборной панели |
| Ef23 | 20 | STOP LAMPS | Выключатель тормоза |
| Ef24 | 10 | ILLUM LT | Фара – левая, стояночный огонь – левый, задний габаритный огонь – левый, освещение номерного знака |
| Ef25 | 30 | PWR SEAT | Выключатель сиденья водителя с электрическим приводом регулировки |
| Ef26 | 20 | FUEL | Модуль топливного насоса |
| Ef27 | 15 | ECM | ECM, главное реле двигателя, автоматическая КП в сборе с главной передачей |
| Ef28 | 20 | IGN COIL | Бензин: Катушки зажигания 1~6 Дизель: – |
| Ef29 | 15 | HORN | Реле звукового сигнала |
| Ef30 | 15 | ENG2 | Бензин: Форсунки 1~6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра Дизель: ЭСУД, VSS, реле предпускового нагревателя PTC-1/2/3 |
| Ef31 | 20 | ENG3 | ECM |
| Ef32 | – | – | – |
| Ef33 | 15 | ENG1 | Бензин: Электромагнитный клапан EGR, генератор, ECM, электромагнитный клапан VIM, кислородный датчик, датчик CMP, датчик MAF, электромагнитный клапан вентиляции угольного фильтра Дизель: Привод регулятора наддува, датчик CMP, привод дроссельной заслонки, электромагнитный клапан рециркуляции выхлопных газов, реле нагревателя топлива, датчик WIF, контроллер свечей предпускового подогрева |
| Ef34 | 15 | FRT FOG | Реле передней противотуманной фары |
| Ef35 | 10 | LOW BEAM LT | Фара – левая |
| Ef36 | 20 | PWR AMP | Усилитель мощности |
| Ef37 | 10 | LOW BEAM RT | Фара – правая, многофункциональный переключатель |
| Ef38 | – | – | – |
| Ef39 | 10 | A/C CMPRSR | Реле компрессора кондиционера |
| Реле | |||
| R1 | Реле управления охлаждающим вентилятором | ||
| R2 | Реле вентилятора охлаждения – высокая скорость | ||
| R3 | Реле топливного насоса | ||
| R4 | Реле электромагнитной муфты компрессора кондиционера | ||
| R5 | Реле передних противотуманных фар | ||
| R6 | Реле звукового сигнала | ||
| R7 | Реле вентилятора охлаждения – низкая скорость | ||
| R8 | Реле ближнего света | ||
| R9 | Главное реле | ||
| R10 | Реле стартера | ||
| R11 | Реле габаритного освещения | ||
| R12 | Реле дальнего света | ||
| R13 | Реле электропривода стеклоподъёмников |
Дополнительный блок для дизельных Chevrolet Epica
Вспомогательный блок предохранителей в моторном отсеке находится рядом с передней панелью.
Схема
Назначение
| 1 | PTC 3 Дополнительный отопитель |
| 2 | PTC 2 Дополнительный отопитель |
| 3 | PTC 1 Дополнительный отопитель |
| 4 | Реле подогревателя топливного фильтра |
| F1 | (40A) Дополнительный отопитель |
| F2 | (40A) Дополнительный отопитель |
| F3 | (40A) Дополнительный отопитель |
| F4 | (30A) Подогреватель топливного фильтра |
| F5 | (60A) Свечи накаливания |
Блок предохранителей блока переключателей со встроенной логикой
Таблица с расшифровкой
| A | 15 | Прерыватель |
| В | 5 | Мощность блока переключателей со встроенной логикой |
| C | 15 | Дверной замок |
| D | 25 | Передний стеклоочиститель |
| Е | 20 | Электрический стеклоподъёмник |
| F | 30 | Обогрев стекла |
