Расположение предохранителей audi a6 c6 2005, 2007 и 2008 годов на дизеле

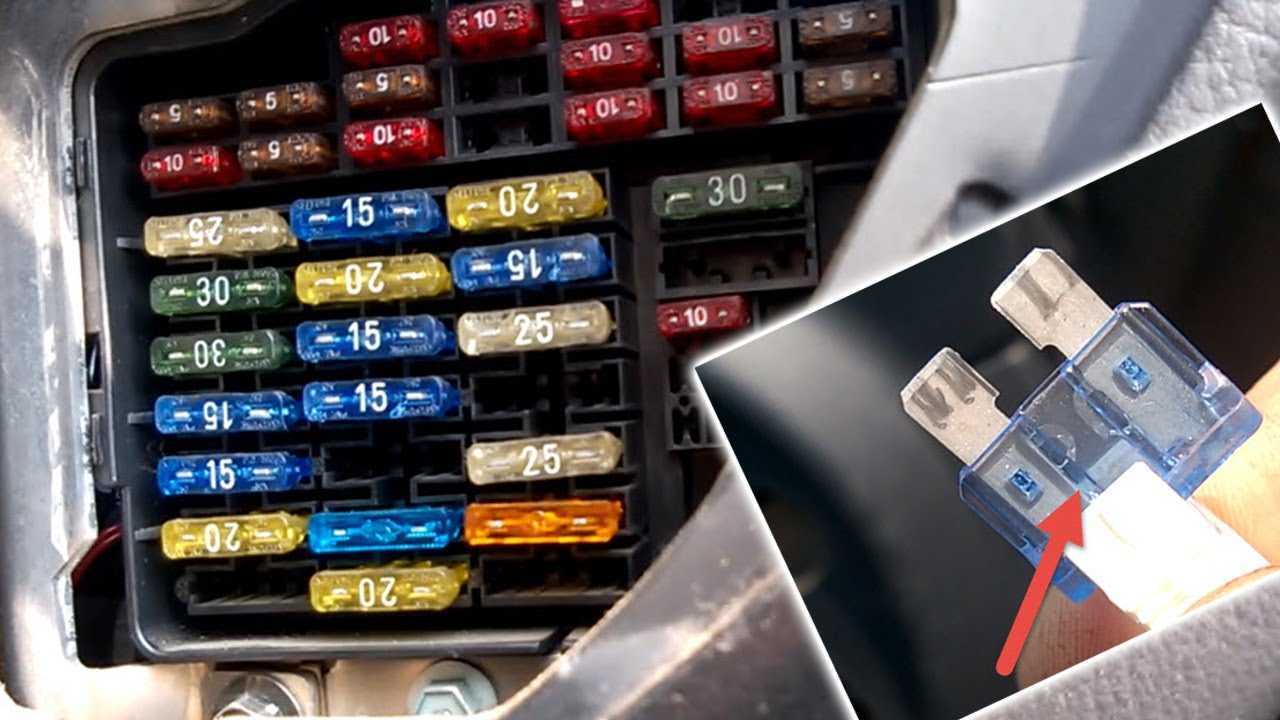

Замена предохранителей на Audi А6 С5

Крышка блока плотно закрыта, ее открывают отверткой – требуется слегка нажать.

Предохранители а6 с5 перечислены на крышке на внутренней стороне. Несколько штук устанавливают на дополнительном креплении под описываемым блоком.

Предохранители ауди а6 с5 прогрева двигателя перед запуском на машинах с дизельными моторами расположены в блоке Е, который находится слева, под ветровым стеклом.

Перегорание предохранителя происходит, когда проводник между контактами поврежден. Для замены понадобится пинцет – чтобы вынуть испорченный и вставить новый.

Предварительно необходимо обесточить электросистему – отсоединить клеммы от аккумулятора. Все работы с проводкой проводятся при выключенном зажигании, желательно в ремонтной зоне с активизированным стояночным тормозом. Можно также зафиксировать позицию машины башмаками.

Новый предохранитель по параметрам должен быть идентичен предыдущему. Особенно нужно контролировать соответствие по току. Величина написана на предохранителе. Определить правильное устройство можно также по цвету – каждый соответствует определенному току.

На место перегоревшего нельзя ставить проволоку – это повредит электросистему автомобиля. Если определенный предохранитель перегорает слишком быстро, следует проверить часть цепи, за которую он отвечает.

При демонтаже крышки сбоку торпеды необходимо отвинтить 2 болта.

Для работы с блоком в моторном отсеке, нужно:

• заглушить мотор
• открыть капот (справа — блок реле)
• отщелкнуть крышку и поменять испорченный на исправный того же цвета.
• плотно закрыть.

Блок реле в водоотводящем коробе Audi A6, S6 (C5)

№	Функция
1	Реле насоса вторичного воздуха — J299 (модели RS6)
1а	Реле вентилятора радиатора (модели allroad) — J26
1б	Реле непрерывной циркуляции охлаждающей жидкости (модели allroad) — J151
Реле дополнительного насоса охлаждающей жидкости — J496
2	Реле насоса вторичного воздуха – J299
3	Реле электропитания Motronic (бензиновые двигатели) — J271
Реле системы непосредственного впрыска дизельного топлива (дизельные двигатели) — J322
Реле задержки отключения зажигания (АКПП 01J) – J64
4	Реле насоса охлаждения топлива — J445
Реле постоянной циркуляции охлаждающей жидкости — J151 (модели RS6)
4a	Не используется
5	Предохранитель блока управления двигателем — S102
Предохранитель электронной системы двигателя (модели allroad) — S282
6	Не используется (автомобили с левым рулем)
Предохранитель 2 свечей накаливания — двигатель, V6 TDI, V8 TDI — S125
Предохранитель свечей накаливания – двигатель, 4 цилиндра – S39
Предохранитель вентилятора радиатора (модели allroad) — S94
7	Предохранитель свечей накаливания — двигатель, V6 TDI, V8 TDI — S39
Предохранитель насоса вторичного воздуха (бензиновые двигатели) – S130
Предохранитель дополнительного отопителя – S62 (автомобили с правым рулем) до 2000 модельного года
Не используется (автомобили с правым рулем)
8	Предохранитель дополнительного отопителя – S62 (автомобили с левосторонним управлением) до 2000 модельного года
Не используется (автомобили с левым рулем)
9	Предохранитель 2 свечей накаливания — двигатель, V6 TDI, V8 TDI — S125
Предохранитель свечей накаливания – двигатель, 4 цилиндра – S39
Предохранитель вентилятора радиатора (модели allroad) — S94
Предохранитель насоса охлаждающей жидкости (модели RS6) — S78
Не используется (автомобили с правым рулем)
10	Предохранитель системы охлаждения топлива – S262
Предохранитель -1- (15) (АКПП 01J) – S199
Предохранитель блока управления вентилятором радиатора (модели allroad) — S142
Не используется (автомобили с правым рулем)

Схема расположения предохранителей Audi A6 / S6 2012-2018

Блок предохранителей пассажирского салона № 1 (с левой стороны)

Он расположен на левой стороне приборной панели, за крышкой.

Схема блока предохранителей

№	Оборудование
A1	Электромеханический усилитель руля, сцепное устройство, ионизатор, планка выключателя, подогрев сидений (задних), электромеханический стояночный тормоз
A2	Гудок, система климат-контроля, шлюз, внутреннее зеркало заднего вида с автоматическим затемнением
A3
A4	Помощь при парковке, регулировка дальности света фар
A5	Динамическое рулевое управление, электронный контроль стабилизации (ESC)
A6	Фары
A7	Адаптивный круиз-контроль
A8	Датчики сиденья переднего пассажира, подушка безопасности
A9	Шлюз
A10	Звук двигателя, система ночного видения, устройство открывания дверей гаража (HomeLink), система помощи при парковке
A11	Обработка изображений с видеокамер
A12	Фары
A13	Модуль переключателя рулевой колонки
A14	Терминал 15 (багажное отделение)
A15	Клемма 15 (моторный отсек)
A16	Стартер
B1	Информационно-развлекательная система
B2	Информационно-развлекательная система
B3	Сиденье переднего пассажира
B4
B5	Подушка безопасности, электронный контроль стабилизации (ESC)
B6	Противоугонная система сигнализации
B7	Электромеханический стояночный тормоз
B8	Внутреннее освещение
B9	Видеокамера обогрева лобового стекла, датчик света/дождя
B10	Поясничная опора (сиденье водителя)
B11	Место водителя
B12	Электронное управление стабилизацией
B13	Рог
B14	Фары
B15	Подогрев передних сидений
B16	Динамическое рулевое управление
C1	Педаль сцепления
C2	Топливный насос
C3	Датчик тормозного света
C4	AdBlue (дизельный двигатель)/акустика двигателя
C5	Задняя дверь
C6	Входная дверь
C7	Электронное управление стабилизацией
C8	Мотор стеклоочистителя ветрового стекла
C9	Система омывателя фар
C10	Внутреннее освещение, система климат-контроля
C11	Фары
C12	Люк в крыше

Блок предохранителей пассажирского салона № 2 (с правой стороны)

Он расположен на правой стороне приборной панели, за крышкой.

Схема блока предохранителей

№	Оборудование
A1	Информационно-развлекательная система, CD-чейнджер
A2	Информационно-развлекательная система (дисплей)
B1	Система климат-контроля
B2	Система климат-контроля (вентилятор)
B3	Диагностический интерфейс
B4	Электрический замок зажигания
B5	Электронная блокировка рулевой колонки
B6	Модуль переключателя рулевой колонки
B7	Регулировка рулевой колонки с усилителем
B8	Выключатель света
B9	Верхний дисплей
B10	Панель приборов
B11	Информационно-развлекательная система, DVD-чейнджер

Схема блока предохранителей

№	Оборудование
A1	Сцепное устройство прицепа/220-вольтовая розетка
A2	Сцепное устройство прицепа/климатизированный подстаканник
A3	Сцепное устройство прицепа/регулировка сиденья переднего пассажира сзади
A4	Электромеханический стояночный тормоз
A5	Электромеханический стояночный тормоз
A6	Передняя дверь (со стороны переднего пассажира)
A7	Заднее наружное освещение
A8	Центральный замок, помощь при закрывании
A9	Подогрев сидений (передние)
A10
A11	Подогрев сидений (задних), система климат-контроля
A12	Сцепное устройство прицепа
B1	Левый натяжитель ремня безопасности
B2	Правый натяжитель ремня безопасности
B3	Бак для AdBlue (дизельный двигатель)/топливный насос
B4	Бак AdBlue (дизельный двигатель)/навеска двигателя (бензиновый двигатель)
B5	Крышка багажного отделения с сенсорным управлением
B6	Пневматическая подвеска, адаптивные амортизаторы
B7	Задняя дверь (со стороны переднего пассажира)
B8	Задние фонари
B9	Крышка багажного отделения
B10	Развлечения на заднем сиденье
B11
B12	Задний спойлер (Sportback), наклонный/открывающийся люк, стеклянная крыша Panorama
C1	Информационно-развлекательная система
C2	Информационно-развлекательная система
C3	Информационно-развлекательная система, внутреннее зеркало заднего вида с автоматическим затемнением
C4
C5	ТВ-тюнер
C6	Система обнаружения утечек в резервуарах
C7	Розетки
C8	Обогреватель для парковки
C9
C10	Поясничный упор (сиденье переднего пассажира)
C11
C12	Информационно-развлекательная система
D1	Пневматическая подвеска, адаптивные амортизаторы, спортивный дифференциал, электромеханический стояночный тормоз
D2	Датчик положения педали сцепления/автоматическая коробка передач
D3	Сиденья
D4	Задний стеклоочиститель (Avant)
D5	Боковая помощь
D6	Звук двигателя
D7	Усилитель информационно-развлекательной системы/звука
D8	Шлюз
D9	Спортивный дифференциал
D10	Система климат-контроля
D11	Система контроля давления в шинах/ парковочный обогреватель
D12	Система «Старт-Стоп»
E1	Автомобили специального назначения/задние сиденья
F1	Размораживатель заднего стекла

Схема предохранителей и реле Nissan X-Trail T31 (2007-2014)

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Ниссан.

Nissan X-Trail
T30 (2001-2007)	T31 (2007-2014)	T32 (2014-н.в)

Осторожно!Не «ремонтировать” предохранители и не менять их на более мощные — опасность пожара! Кроме того, это может привести к серьезным повреждениям других компонентов электрооборудования.
Назначение предохранителей, ампераж, блок предохранителей могут отличаться в зависимости от оборудования автомобиля и года изготовления.

Блок предохранителей в салоне

№	А	Назначение
1	10	Электропривод зеркал, аудиосистема
2	15	Розетки
3	10 15	Прикуриватель
4	—	Не используется
5	15	Вентилятор климатической установки
6	15	Вентилятор климатической установки
7	10	Система без ключевого доступа
8	15	Дополнительные фары
9	10	Блок управления полным приводом
10	10	Стоп-сигналы
11	10	Освещение салона
12	10	Комбинация приборов
13	10	Блок управления электрооборудованием кузова (BCM)
14	10	Аудиосистема
15	10	Обогрев зеркал
16	20	Аудиосистема
17	10	Насос стеклоомывателя
18	10	Комбинация приборов
19	10	Подушки безопасности
20	10	Диагностический разъем, блок управления двигателем, корректор фар
Реле
R1	Реле дополнительного оборудования
R2	Реле вентилятора климатической установки
R3	Реле дополнительных фар
R4	Реле обогрева сидений
R5	Реле дополнительных фар

Блок предохранителей в моторном отсеке (№1)

№	А	Назначение
1	—	Не используется
2	—	Не используется
3	10	Дальний свет с правой стороны
4	10	Дальний свет с левой стороны
5	10	Задние габаритные огни
6	10	Передние габаритные огни
7	—	Не используется
8	30	Стеклоочиститель
9	15	Ближний свет с левой стороны
10	15	Ближний свет с правой стороны
11	10	Компрессор кондиционера
12	—	Не используется
13	—	Не используется
14	—	Не используется
15	15	Обогрев заднего стекла, обогрев зеркал
16	15	Обогрев заднего стекла, обогрев зеркал
17	15	Топливный насос
18	10	Реле стартера, датчик режимов работы АКП
19	10	Блок управления ABS
20	10	Лампы заднего хода, датчик состава смеси
21	15	Дроссельная заслонка
22	20	Блок управления двигателем
23	15	Лямбда зонд
24	15	Форсунки
25	15	Передние противотуманные фары
Реле
R1	Реле обогрева заднего стекла
R2	Главное реле (блок управления двигателем)
R3	Реле ближнего света фар
R4	Реле передних противотуманных фар
R5	Реле стартера
R6	Реле вентилятора системы охлаждения 3
R7	Реле вентилятора системы охлаждения 2
R8	Реле вентилятора системы охлаждения 1
R9	Реле зажигания

Блок предохранителей в моторном отсеке (№2)

№	А	Назначение
1	40 50	ABS, ESP (50А с ESP, 40А без ESP)
2	30	ABS, ESP
3	30	Омыватель фар
4	60	Электроусилитель рулевого управления
5	10	Звуковой сигнал, генератор
6	10	Дневные ходовые огни
7	10	Насос охлаждения турбокомпрессора
8	20	Обогрев сидений
9	10	Блок управления коробкой передач
10	30	Дополнительный обогреватель
11	30	Дополнительный обогреватель
12	15	Аудиосистема
13	40	Вентилятор системы охлаждения двигателя 2
14	40	Замок зажигания
15	40	Вентилятор системы охлаждения двигателя 1
16	50	Блок управления стеклоподъемниками, блок управления электрооборудованием кузова
Реле
R1	Реле звукового сигнала
R2	Реле вентилятора системы охлаждения (высокая скорость)
R3	Реле дневных ходовых огней (Европа) Реле звукового сигнала
R4	Реле омывателя фар (бензиновые двигатели) Реле подогревателя (дизельные двигатели)
R5	Реле вентилятора системы охлаждения (низкая скорость)
R6	Реле стоп-сигналов (бензиновые двигатели) Реле подогревателя (дизельные двигатели)

Блок предохранителей на плюсовой клемме аккумулятора

№	А	Назначение
1	140	Бензиновые двигатели: Генератор, предохранители: №2, №3
250	Дизельные двигатели: Генератор, предохранители: №2, №3
2	100	Предохранители: № 1, 2, 3, 4, 13, 14, 15, 16 (Блок предохранителей в моторном отсеке №2)
3	100	Освещение, кондиционер
4	100	Бензиновые двигатели: Реле зажигания, предохранители: №?
80	Дизельные двигатели: Реле зажигания, предохранители: №?
5	80	Бензиновые двигатели: Предохранители: № 21, 22 (Блок предохранителей в моторном отсеке №1)
100	Дизельные двигатели: Предохранители: № 21, 22 (Блок предохранителей в моторном отсеке №1)
6	60	Блок управления свечами накаливания

На сайте avto-fresh.com вы сможете найти схема предохранителей и реле nissan x-trail t31 (2007-2014) фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.

Блок предохранителей и реле в салоне

Фото расположения блока предохранителей и реле Lifan Solano 620 и Solano 2 в салоне

В салоне находится один монтажный блок с предохранителями и реле. Как в Солано 620 так и в Солано 2, он расположен с водительской стороны в нижней части панели приборов за маленьким вещевым / перчаточным ящиком (бардачком).

Фото блока c двух сторон в салоне Lifan Solano 620 и Solano 2

Для доступа к реле необходимо:

Открыть вещевой ящик, надавить на створки ящичка и вытащить его из пазов.
Доступ к блоку

Для доступа к предохранителям :

Удобнее — заглянуть под панель приборов снизу (не очень удобно) и снять защитную пластиковую крышку с блока (при ее наличии).
Защитная крышка

Схема блока предохранителей в салоне Lifan Solano 620 и Solano 2

№ на схеме	Номинал пред-ля	Защищаемая цепь
СОЛАНО 620
1	10 А	Центральный замок (питание от электронного блока управления электрооборудованием кузова BCM (блок комфорта))
2	15 А	Указатели поворотов, аварийная сигнализация (аварийка)
3	10 А	Бензонасос (топливный насос)
4	15 А	Стеклоочиститель лобового стекла (дворники)
5	15 А	Прикуриватель
6	10 А	Резервный (запасной)
7	10 А	Тормозная система ABS (питание на блок АБС)
8	5 А	Электронный блок управления электрооборудованием «ВСМ» (блок комфорта)
9	5 А	Противотуманные фонари — задние
10	15 А	Магнитола (аудиосистема)
11	15 А	Сигнал (гудок, клаксон)
12	5 А	Магнитола (управление аудиосистемой на руле)
13	10 А	Огни света заднего хода
14	5 А	Замок зажигания (контроль замка от ВСМ)
15	5 А	Освещение в багажном отделении (багажнике), лампы подсветки проемов дверей
16	10 А	Габариты; дневные ходовые огни
17	15 А	Резервный (запасной)
18	10 А	Электропривод боковых зеркал заднего вида
19	10 А	Электронный блок управления отопителем (печкой) и кондиционером (A/C)
20	5 А	СТОП-сигналы
21	10 А	Система управления Подушками безопасности SRS
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	30 А	Стеклоподъемники
24	5 А	Питание на кнопки центрального замка (блок упр-ия отопителем)
25	10 А	Резервный (запасной)
26	10 А	Комбинация/набор приборов
27	5 А	Резервный (запасной)
28	15 А	Резервный (запасной)
29	10 А	Люк в крыше (электропривод)
30	10 А	Резервный (запасной)
31	10 А	Резервный (запасной)
32	25 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	30 А	Зажигание АМ2
35	30 А	Зажигание АМ1
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	15 А	Обогрев / подогрев передних сидений
39	5 А	Комбинация/набор приборов
40	20 А	Резервный (запасной)
41	15 А	Генератор, катушки зажигания, датчик скорости автомобиля, датчик положения коленчатого вала
СОЛАНО 2
1	15 А	Диагностический разъем / Аудиовидеосистема
2	10 А	Система пассивного бесключевого доступа / запуска двигателя (PKE/PEPS)
3	10 А	Задние противотуманные фонари
4	15 А	Резервный (запасной)
5	10 А	Стоп-сигналы
6	10 А	Контроллер системы кондиционирования
7	15 А	Прикуриватель
8	5 А	Блока управления кондиционером
9	30 А	Стеклоподъемники электрические
10	15 А	Указатели поворота
11	25 А	Генератор
12	15 А	Электрическпя блокировка рулевой колонки (ESCL)
13	5 А	Магнитола (выключатель электропитания аудио- видеосистемы)
14	15 А	Резервный (запасной)
15	5 А	Лампы подсветки двери, фонарь подсветки багажника
16	15 А	Люк в крыше (электропривод)
17	10 А	Электропитание блока управления ABS (АБС)
18	10 А	Система управления Подушками безопасности SRS
19	15 А	Бензонасос (топливный насос)
20	10 А	Электропривод боковых зеркал заднего
21	20 А	Стеклоочиститель (дворники)
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	10 А	Габаритные огни
24	5 А	Комбинация/набор приборов
25	15 А	Центральный замок
26	10 А	Предохранитель B+ комбинации приборов
27	5 А	Резервный (запасной)
28	20 А	Резервный (запасной)
29	10 А	Предохранитель B+ блока BCM
30	10 А	Резервный (запасной)
31	25 А	Резервный (запасной)
32	15 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	20 А	Электропривод передних сидений
35	20 А	Стартер
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	10 А	Блок управления трансмиссией (TCU)
39	10 А	Управление электропитанием блока BCM
40	15 А	Обогрев / подогрев сидений
41	10 А	Фонари заднего хода

Реле

Схема стороны блока реле в салоне Lifan Solano 620 и Solano 2

№ на схеме	Защищаемая цепь
СОЛАНО 620
R1	Реле звукового сигнала
R2	Реле задних противотуманных огней
R3	Реле Бензонасоса (топливного насоса)
R4	Реле обогрева / подогрева заднего стекла
R5	Пусто (резерв)
R6	Пусто (резерв)
R7	Реле розетки для подключения дополнительного оборудования
СОЛАНО 2
R1	Реле задних противотуманных огней
R2	Реле обогрева / подогрева заднего стекла
R3	Реле Бензонасоса (топливного насоса)
R4	Реле START (стартер)
R5	Реле ACC (замок зажигания положение ACC)
R6	Реле IG1 (зажигание 1)
R7	Реле IG2 (зажигание 2)

Основной блок предохранителей

Плавкие предохранители размещены в блоке предохранителей, расположен­ном с левой стороны панели приборов.

После того, как вы снимите пластиковую крышку (подковырните ее отверткой) перед вам откроется блок с предами, для удобства замены которых лучше использовать специальную прищепку (идет в комплектации Ауди А6 на обратной стороне крышки, что вы снимите).

Далее привожу список всех схем предохранителей Ауди из основного блока.

1. Обогреваемые форсунки омывателя стёкол 5А
2. Указатель поворота 10А
3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач, панели приборов). 5А
4. Освещение номерного знака 5А
5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control), катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и их моторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера, автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке (Парктроник), отопителя, системы навигации). 10А
6. Центральный замок 5А
7. Анти-блокировочная система тормозов (ABS) 10А
8. Телефон (сеть D) 5А
9. Обогрев зеркал 10А
10. Автоматический корректор света фар 5А
11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А
12. Питание системы самодиагностики 10А
13. Сигналы торможения 10А
14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи, косметических зеркал, памяти электрически регулируемых сидений). 10А
15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений и электрически регулируемых зеркал, таймер для Webasto, система навигации 10А
16. Электронная система стабилизации (ESP) 5А
17. Система навигации 10А
18. Фары головного света, дальний, правая сторона 10А
19. Фары головного света, дальний, левая сторона 10А
20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А
21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А
22. Габаритные и стояночные огни, правая сторона 5А
23. Габаритные и стояночные огни, левая сторона 5А
24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А
25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А
26. Обогрев заднего стекла 30А
27. Обогрев рулевого колеса 15А
28. Топливный насос, дополнительный насос дизеля 15А
29. Система управления впрыском и зажиганием двигателя 20А
30. Электрический люк в крыше 20А
31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробка передач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднего вида, тактовый клапан системы улавливания паров бензина 15А
32. Система управления впрыском и зажиганием двигателя 20А
33. Прикуриватель 15А
34. Система управления впрыском и зажиганием двигателя 15А
35. Штепсельный разъём для прицепа 30А
36. Противотуманные фары, задний противотуманный фонарь 15А
37. Телефон (сеть D), радио 20А
38. Освещение багажного отделения, центральный замок 15А
39. Аварийная сигнализация 15А
40. Звуковой сигнал 25А
41. Антиблокировочная система/Система стабилизации 15А
42. Электронная система стабилизации (ESP) 25А
43. Контакты S (радио)
44. Обогрев сидений, автономный обогреватель 30А

Цвета предохранителей (Ампер):

• Светло-коричневый 5
• Красный — 10
• Синий — 15
• Жёлтый — 20
• Прозрачный (белый) — 25
• Зелёный — 30

Также рекомендую посмотреть видео на тему расположения предохранителей Ауди А6.

Где находится блок комфорта на Ауди А4 B6 и как его снять

Блок комфортна — это механизм управления в автомашине, отвечающая за правильную деятельность подъемников стекол, деятельность света в автомашине, и еще регулирование и обогревание зеркалец в ней, как открывать и закрывать замки. В представленном отчете с фотографиями самому показано как сменить блок комфорта на новенький в автомашине Ауди А4 с кузовом Б6.

Перед тем, как начать эту работу, советуем начинать с ВСДС и проведите сканирование всего авто. Так вы узнаете о наличии всех ошибок, которые могут возникнуть после вмешательств, и вы не будете мучиться с поиском ошибок. К тому же, это нужно для кодирования и адаптирования каналов для входа в комфортный блок (ВСДС представит авто свойства для этих целей). Не испугайтесь, после изменений, дистанционный пульт авто не будет более функционировать. Но новенький комфортный блок придется научить. Это легко делать. Процесс смены прост, нужны лишь отвертка в виде креста и новенький блок. Делаем так: снимаем подставочку под ногу слева, снимаем крышечку предохранительного блока (с левой стороны от консоли), после при желании можете убрать кресло водителя, затем убрать накладку на порожек и достать обшивочку пола. Затем мы увидим сам комфортный блок.

Кодировка блока: нами сделана копия, и кодируем блок также, можете что-то поменять (как хотите). К тому же адаптирование каналов должно соответствовать и должно быть скорректировано. Для кодировки нужно взять меточки файлов из ВСДС.

Учим ключик: комфортный блок был сменен, ключики не узнают авто. Чтобы устранить эту проблемку, ключи учим. Этот процесс делает или с, или без ВСДС. Взять обучаемый ключик и вставить в зажигательный замок, включить авто и зажать на две минуты каждую кнопочку. Провести этот процесс для всех ключиков.

Начинаем. Комфортный блок находится под креслом водителя. Добираемся до него двумя путями: снять кресло и не снять кресло (так удобней). Сперва снимаем подножечку внизу левой ноги. Закреплена она 1 болтиком наверху, после откручивания тянем ее к себе.

После идем с левого бока от консоли. Снять крышечку блока.

Под крышечкой вот такая картина.

После убрать планку с порожка и обшивочку пола. Все это не прикрутилось, может быть, останутся зажимчики в кузове. Не бойтесь этого! Плоскогубцами без сложностей выдерните их из кузова и посадите назад.

Убрали планку с порожка.

После поднять обшивочку пола. После срывания ковра с беленьких клипс, приподнимаем и задираем в бок, чтобы он не мешал при функционировании с блоком.

Под ковриком есть блок комфорта, прикрыт он крышечкой, держащейся на клипсах. Снять крышечку.
