Предохранители и реле bmw 3 e36, 1990 — 2000

Блок реле 2 на БМВ Е36

Модуль с релейными переключателями № 2 находится снизу рулевой колонки (слева на приборной доске).

Авто до 1996 года

Схема для автомобилей до 1996 г. выпуска выглядит так:

Схема релейных коммутаторов для автомобиля до 1996 года.

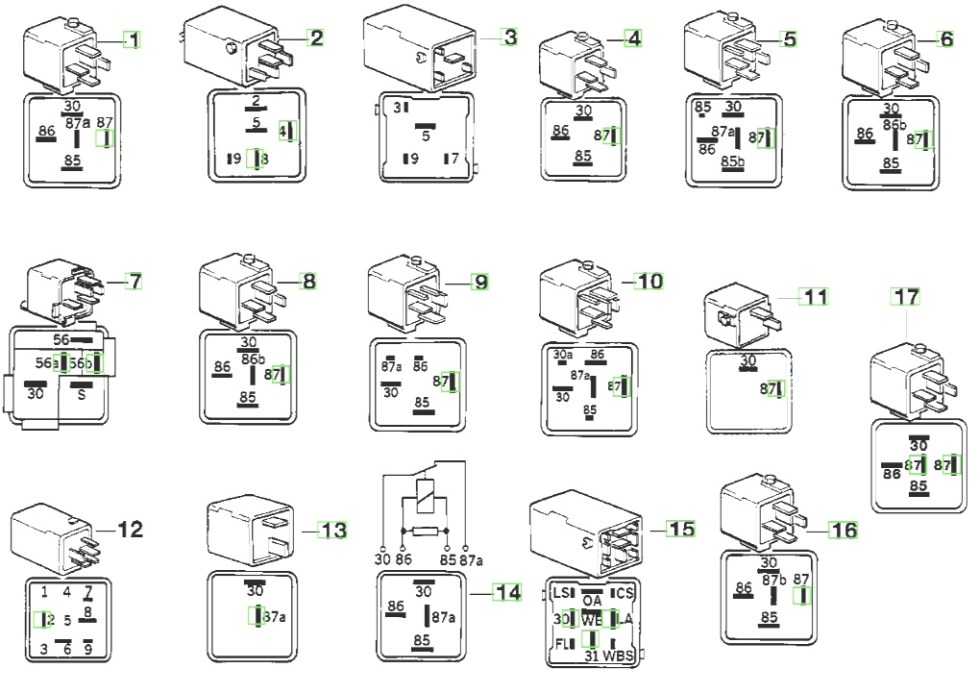

На чертеже обозначены реле, относящиеся к таким электроприборам:

• люку и стеклоподъемникам;
• электродвигателю крыльчатки отопителя;
• передним дворникам;
• очистителям фар;
• форсункам стеклоомывателя.

Автомобили после 1996 года

На более поздних моделях можно увидеть коммутационные элементы, подающие напряжение к следующим устройствам:

• ЭБУ;
• вентилятору печки;
• силовой плавкой вставке на 40 А;
• электростеклоподъемникам.

Схема коммутационных элементов №2 на автомобилях после 1996 года.

Блок под капотом

Блок предохранителей и реле

Он расположен под капотом с правой стороны ближе к водителю под чёрной крышкой.

фотография блока

Общая схема предохранителей BMW E36

p, blockquote 10,1,0,0,0 —>

1	Реле топливного насоса
2	Реле электронного блока управления двигателем
3	Реле кислородного датчика
4	Реле звукового сигнала
5	Реле противотуманных фар
6	Реле фар
7	Реле дальнего света фар
8	Реле аварийной сигнализации
9	Реле электродвигателя вентилятора отопителя
10	Реле обогревателя заднего стекла
11	Предохранительное реле ABS
12	Реле насоса ABS
13	Реле 2 электродвигателя вентилятора системы охлаждения
14	Реле электромагнитной муфты компрессора кондиционера
15	Реле 1 электродвигателя вентилятора системы охлаждения
F1	(30A) Люк
F2	(15A) Разъем электрооборудования прицепа
F3	(30A) Омыватель /очиститель фар
F4	(15A) Подогреватель сиденья
F5	(30A) Электропривод сиденья
F6	(20A) Обогреватель заднего стекла
F7	(5A) Обогреватель замка зажигания, центральный замок, противоугонная система, привод складывающейся крыши
F8	(15A) Звуковой сигнал
F9	(20A) Аудиосистема
F10	(30A) Электронный блок управления ABS/TCS, система активной подвески
F11	(7,5A) Фара- левая
F12	(7,5A) Фара-правая
F13	(5A) Электропривод стеклоподъёмников — зад. (2-дверные модели)
F14	(30A) Электропривод стеклоподъемников
F15	(7,5A) Противотуманные фары-передние, комбинация приборов
F16	(5А) Блок управления двигателем, кондиционер
F17	(7,5A) Задние противотуманные фонари
F18	(15A) Топливный насос
F19	(15A/30A) Электропривод стеклоподъемников-зад. (4-дверные модели/кабриолет)
F20	(10A) Система кондиционирования/отопления
F21	(5A) Электронный блок управления ABS/TCS, система активной подвески
F22	(5A) Противотуманные фары
F23	(5A) Подогреватели сидений, комбинация приборов, часы, маршрутный компьютер, указатели поворота, система ABS, лампа освещения моторного отсека, отопитель, обогреватель заднего стекла, противотуманные фары, реле фар
F24	(15A) Обогреватели форсунок омывателя лобового стекла, электропривод зеркал заднего вида на дверях, система парковки
F25	(5A) Выключатель освещения (фары/противотуманные фары)
F26	(10A) Фонари заднего хода, селектор КПП, кислородный датчик, диагностический разъем, подогреватель топлива
F27	(5A) Антиблокировочная система тормозов/противобуксовочная система, комбинация приборов, маршрутный компьютер
F28	(5A) Электронный блок управления двигателем, электронный блок управления противобуксовочной системы, блок управления системой поддержания скорости
F29	(7,5A) Дальний свет — левая фара
F30	(7,5A) Дальний свет- правая фара
F31	(15A) Комбинация приборов, часы, маршрутный компьютер, противоугонная система, блок управления сигналом системы центрального замка, система кондиционирования
F32	(30A) Предохранитель прикуривателя
F33	(10A) Передние/задние габариты-лев. Лампа освещения моторного отсека, лампы освещения салона, разъем зарядки, противоугонная система, телефон, обогреватель замка двери
F34	(30A) Лампы указателей поворота/аварийной сигнализации, датчик удара (противоугонная система), противоугонная система
F35	(25A) Центральный замок, привод складывающейся крыши
F36	(30A) Блок управления очистителем/омывателем лобового стекла
F37	(10A) Передние и задние габариты -правые
F38	(30A) ABS
F39	(7,5A) Реле электромагнитной муфты компрессора кондиционера
F40	(30A) Электропривод сиденья
F41	(30A) Электродвигатель вентилятора конденсатора кондиционера
F42	(7,5A) Система SRS, система защиты при опрокидывании (кабриолет)
F43	(5A) Лампы освещения салона, противоугонная система, центральный замок, телефон, привод складывающейся крыши
F44	(15A) Блок управления очистителями/омывателя лобового стекла, лампа подсветки вещевого ящика, аудиосистема, противоугонная система
F45	(7,5A) Маршрутный компьютер, вспомогательный блок сигнализации
F46	(7,5A) Комбинация приборов, стоп-сигналы, система поддержания скорости

K2 – реле звукового сигнала; K4 – реле нагнетателя отопления; K10– предохранительное реле ABS; K13 – реле обогревателя заднего стекла; K16– реле-прерыватель указателей поворотов и аварийной сигнализации; K19 – реле компрессора климатической установки; K21 – реле электропривода вентилятора радиатора (климатическая установка) 1-й ступени; K22 – реле электропривода вентилятора радиатора (климатическая установка) 2-й ступени; K46 – реле фар дальнего света; K47 – реле противотуманных фар; K48 – реле фар ближнего света; K75 – реле двигателя насоса ABC; K6300 – главное реле системы зажигания/впрыска Motronic; K6301 – реле топливного насоса; K6303 – реле обогрева лямбда-зонда.

Блоки реле и предохранители в салоне бмв е39

Блок предохранителей в бардачке

Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления сверху. Далее опустится сам монтажный блок предохранителей.

1. Пинцет для предохранителей
2. Ваша актуальная схема по предохранителям (обычно на немецком языке)
3. Запасные предохранители.

Описание

№	Расшифровка
1	30А Стеклоочиститель
2	30А Системы омывания стекол и фар
3	15А Звуковой сигнал
4	20А внутреннее освещение, освещение багажного отсека, система омывания стекол
5	20А Электродвигатель сдвигаемой / поднимаемой панели крыши
6	30А Электрический стеклоподъем­ник, система центрального запирания
7	20А Дополнительный вентилятор, прикуриватель.
8	25А Система ASC (автоматическая система контроля устойчивости)
9	15А Обогреваемые форсунки омывания стекол, система кондицио­нирования
10	30А Электропривод регулировки положения сиденья пассажира рядом с водителем
11	8А Система servotronic
12	5А
13	30А Электропривод регулировки положения рулевой колонки, сиденья водителя
14	5А Управление двигателем, проти­воугонная система
15	8А Диагностический разъем, управление двигателем, противоугон­ная система
16	5А Модуль системы освещения
17	10А Система ABS автомобиля с ди­зельным двигателем, система ASC, топливный насос
18	5А Щиток приборов
19	5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке)
20	8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор
21	5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери
22	30А Дополнительный вентилятор
23	10А Система отопления, стояночная система отопления
24	5А Освещение указателя позиции рычага выбора режима работы, щитка приборов
25	8А Многофункциональный дисплей (MID)
26	5А Стеклоочиститель
27	30А Электрический стекло подъемник, система центрального закрытия
28	30А Вентилятор системы отопления система кондиционирования
28	30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия
30	25А Система ABS автомобиля с ди­зельным двигателем, система ABS автомобиля с бензиновым двигателем
31	10А Система ABS автомобиля с бен­зиновым двигателем, система ASC, топливный насос
32	15А Система обогрева сиденья
33	—
34	10А Система обогрева рулевого колеса
35	—
36	—
37	5А
38	5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал
39	8А Система надувной подушки безопасности, освещение отки­дываемого зеркала
40	5А Щиток приборов
41	5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения
42	5А
43	5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла
44	5А Многофункциональное рулевое колесо, дисплей , радио, телефон
45	8А Электропривод сматывающейся шторки заднего оконного стекла

Схема предохранителей

Схема

Описание

1	Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98)
2	Реле насоса омывателя фар
3
4	Реле стартера
5	Реле электропривода сиденья/ реле регулятора рулевой колонки
6	Реле электродвигателя вентилятора отопителя
F75	(50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения
F76	(40А) Блок управления электродвигателем вентилятора кондиционера/отопителя

Замена предохранителей

Прежде чем приступить к замене плавких вставок, нужно принять меры по обеспечению собственной безопасности:

1. Остановить машину на ровном участке дороги.
2. Заглушить двигатель.
3. Включить парковочный тормоз.
4. Подложить противооткатные вкладыши под колеса.
5. Обесточить бортовое электрооборудование.
6. Вынуть ключ из замка зажигания.
7. Откинуть провода от клемм аккумуляторной батареи.

Теперь можно приступать к поиску сгоревшей перемычки:

1. Вскрыть монтажный модуль в моторном отсеке.
2. Определить по схеме место дефектной детали.
3. Вытащить ее с помощью диэлектрических щипцов.
4. Убедиться визуально в том, что она сгорела, или прозвонить ее мультиметром.

Теперь нужно выяснить, почему перемычка вышла из строя.

Чаще всего это происходит по причине:

• короткого замыкания из-за нарушенной изоляции проводов, образовавшегося конденсата или попавшей воды;
• повышения напряжения;
• окисления или неплотного соприкосновения контактов;
• подключения оборудования, мощность которого превышает допустимый номинал вставки;
• использования отремонтированных или бракованных предохранителей.

После устранения причины неисправности нужно взять новый предохранитель подходящего номинала и установить его в гнездо.

Блок с предохранителями и реле в багажнике бмв е38

Находится он справа в багажном отделении над акб под обшивкой.

фото блока предохранителей и реле в багажнике бмв е38

Описание

	Реле независимого отопителя
	Реле основных цепей зажигания
	Реле топливного насоса
	Реле обогревателя заднего стекла
49	(15А) Система независимой вентиляции
50	(15А) Независимый отопитель
51	(20А) Люк
52	(30А) Предохранитель прикуривателя бмв е38
53	(20А) Электропривод заднего сиденья
54	—
55	(7,5А) Очистители лобового стекла, усилитель рулевого управления
56	(15А) Противоугонная система
57	(15А) Топливный насос
58	(5А) Противоугонная система, центральный замок
59	(30А) Обогреватель заднего стекла
60	—
61	(20А) Электродвигатель вентилятора кондиционера — задний
62	(5А) Внутреннее зеркало заднего вида
63	(15А) Подогреватель заднего сиденья
64	(5А) Система парковки
65	(15А) Система управления подвеской
66	(5А) Прикуриватель
67	—
68	(5А) Электродвигатель вентилятора кондиционера — задний
69	(30А) Навигационная система, аудиосистема
70	(10А) Телефон
71	—
72	—
73	—
74	—
75	—
76	—
77	—

Блок с плавкими предохранителями

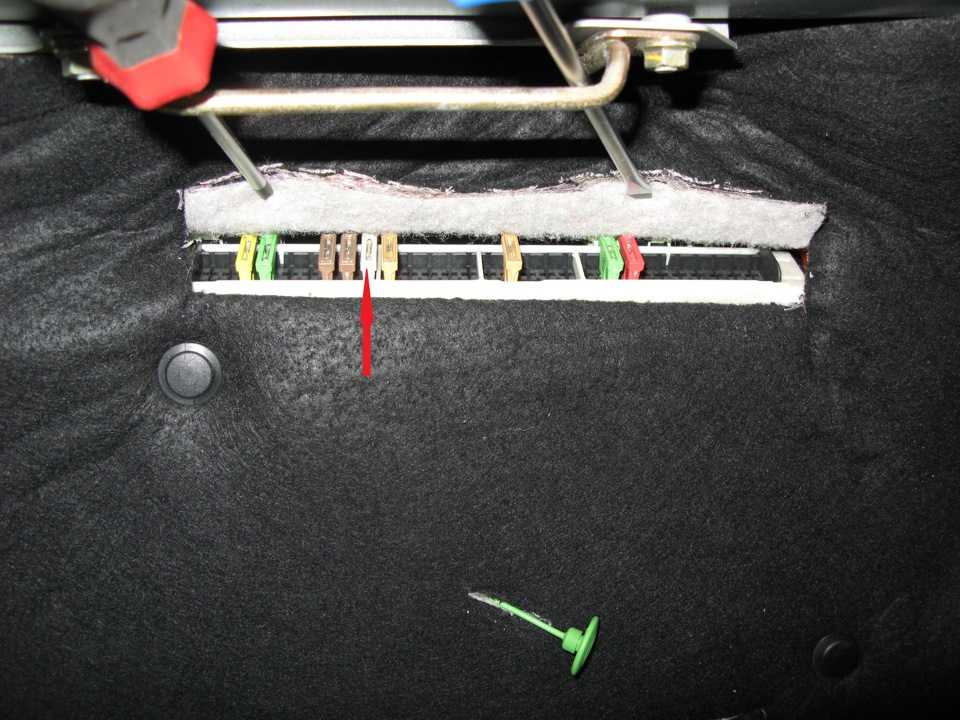

Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.

Схема блока с плавкими предохранителями

Описание

F107	50A Реле насоса впрыска вторичного воздуха (AIR)
F108	50A Модуль управления ABS
F109	80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5)
F110	80A Блок предохранителей — фасция 1 (F1-F12 и F22-F25)
F111	50A Замок зажигания
F112	80A Модуль управления лампами
F113	80A реле регулировки положения руля / рулевой колонки, блок предохранителей — фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей — фасция 1 (F13) — с поясничной опорой
F114	50A Замок зажигания, разъем для линии передачи данных (DLC)

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Блок предохранителей 1 на BMW E36

Основной блок плавких вставок и реле располагается в подкапотном пространстве.

Схема с порядковыми номерами элементов и расположением выглядит так:

Блок предохранителей №1 на автомобиле BMW E36.

Блоки предохранителей

Поиск главного установочного бокса состоит из нескольких действий:

1. Поднять и закрепить на упорах крышку переднего капота.
2. Осмотреть правый верхний угол моторного отсека.
3. Найти черный пластмассовый ящик под ветровым стеклом.
4. Подцепить за край верхнюю панель и снять ее.

На печатной плате можно найти перемычки, обеспечивающие защиту следующим устройствам:

• стоп-сигналам;
• электрическому приводу сдвижного люка;
• приборам и указателям на приборной панели;
• омывателю и очистителю фар;
• БУ электрооборудованием прицепа;
• круиз-контролю;
• подогреву передних сидений;
• аудиосистеме;
• регулировке водительского кресла;
• дворникам и распылителям лобового стекла;
• подсветке бардачка;
• противоугонной системе;
• плафону в салоне;
• приводу складной крыши на кабриолете;
• подушкам безопасности;
• звуковому сигналу;
• электромеханическому соединительному элементу компрессора климатической установки;
• АБС;
• поворотникам;
• огням аварийной остановки;
• кондиционеру;
• печке;
• прикуривателю;
• бензонасосу;
• стеклоподъемникам;
• указателю уровня масла;
• кислородному датчику;
• фонарям движения задним ходом;
• дальнему и ближнему свету;
• датчику удара противоугонной системы;
• габаритам;
• обогревателю дверных замков;
• электроприводу наружных обзорных зеркал;
• подогревателю топлива;
• освещению в моторном отсеке;
• аналоговым часам и т.д.

Реле

На этой же плате имеются релейные переключатели:

• в ячейках с 1-й по 15-ю;
• отдельно стоящие.

Схема релейных переключателей, расположенных на плате.

Коммутаторы подают напряжение к такому электрооборудованию:

• топливному насосу;
• генератору на дизельных модификациях;
• вентиляторам системы охлаждения;
• датчику кислорода;
• противотуманкам;
• обогреву заднего стекла;
• антиблокировочной системе;
• помпе АБС;
• ближнему и дальнему свету;
• лямбда-зонду;
• системе топливного впрыска Motronic;
• нагнетателю отопителя.

Замена блока реле предохранителей БМВ Е36

Блок реле предохранителей – это важный элемент системы электропитания автомобиля БМВ Е36. Он отвечает за правильное распределение электроэнергии по различным системам и устройствам автомобиля. Если блок реле предохранителей выходит из строя, это может привести к неполадкам в работе электроники автомобиля.

Замена блока реле предохранителей на БМВ Е36 может потребоваться, если вы заметили следующие симптомы:

• Неисправность систем освещения автомобиля (фары, стоп-сигналы и пр.)
• Не работает система стеклоочистителей или омывателя
• Проблемы с работой электрического стеклоподъемника
• Выпадение предохранителей при подключении дополнительных устройств

Чтобы заменить блок реле предохранителей на БМВ Е36, выполните следующие шаги:

Откройте капот автомобиля и установите его на фиксатор или подпорку.
Найдите блок реле предохранителей, он находится под капотом, обычно вблизи батареи.
Отсоедините клемму отрицательного провода аккумулятора. Это необходимо для безопасной работы с электричеством.
Снимите защитный колпак блока реле предохранителей.
Отсоедините провода, подключенные к блоку реле предохранителей

Обращайте внимание на расположение проводов, чтобы правильно подключить их на новый блок.
Установите новый блок реле предохранителей в обратной последовательности.
Подсоедините провода к блоку реле предохранителей.
Установите защитный колпак.
Подсоедините клемму отрицательного провода аккумулятора.
Закройте капот автомобиля и убедитесь, что он надежно закрыт.

После выполнения замены блока реле предохранителей, убедитесь в правильной работе электроники автомобиля. Если вы заметите какие-либо неполадки, обратитесь к специалистам для диагностики и ремонта автомобиля.

Замена блока реле предохранителей на БМВ Е36 – это простая процедура, которая может быть выполнена даже самостоятельно. В случае сомнений или неопытности лучше обратиться к профессионалам, чтобы избежать повреждения автомобиля или травмирования.

Основной блок

Данный агрегат находится под капотом автомобиля. Обнаружить его можно со стороны водителя под черной крышкой. Ниже представлена схема расположения элементов, а также таблица, где приводится расшифровка предохранителей и реле основного блока.

Обозначение	Назначение
Реле
1	Отвечает за работу топливного насоса.
2	Регулирует работу электронного управления двигателем.
4	Обеспечивает бесперебойную подачу звукового сигнала.
5	Регулирует работу противотуманных фар.
6,7	Регулирует работу фар ближнего и дальнего света.
10	Обеспечивает обогрев заднего стекла.
15	Отвечает за работоспособность вентилятора и кондиционера.
Предохранители
F3	Обеспечивает работоспособность омывателей и очистителей фар.
F4	Включает/выключает подогрев сиденья.
F6	Включает/выключает обогрев заднего стекла.
F8	Регулирует подачу звукового сигнала.
F11,12	Регулирует работоспособность левой и правой фар.
F13,14	Обеспечивает работу стеклоподъемников.

Помимо представленных выше реле и предохранителей в блоке также встроены элементы, с помощью которых осуществляется бесперебойная работа

• систем кондиционирования и отопления (F20),
• указателей поворота (F23),
• прикуривателя (F32),
• передних и задних габаритов (F37).

Полная расшифровка предохранителей приводится на схеме, которую можно встретить под крышкой блока. Также вместе с автомобилем прилагаются специальные бумаги, прочитав которые, можно узнать, как устроен блок.

Fuse Box in the Engine Compartment

Relays List

Relay Number	Protected Circuits
K2	Horn relay;
K4	Heating blower relay;
K10	ABS safety relay;
K13	Rear window heater relay;
K16	Relay-interrupter for direction indicators and alarm;
K19	Air conditioning compressor relay;
K21	Relay for the electric drive of the radiator fan (air conditioning) of the 1st stage;
K22	Relay for the electric drive of the radiator fan (air conditioning), 2nd stage;
K46	High beam headlamp relay;
K47	Fog lamp relay;
K48	Low beam headlamp relay;
K75	Pump motor relay ABC;
K6300	Main relay of the Motronic ignition / injection system;
K6301	Fuel pump relay;
K6303	Lambda probe heating relay.

Fuses List

Fuse Number	Amperage	Protected Circuits
F1	30A	Luke
F2	15A	Trailer socket
F3	30A	Headlamp washer / cleaner
F4	15A	Heated seat
F5	30A	Power seat
F6	20A	Heated rear window
F7	5A	Ignition switch heater, central locking, anti-theft system, convertible roof drive
F8	15A	Horn
F9	20A	Audio system
F10	30A	ABS / TCS electronic control unit, active suspension system
F11	7,5A	Headlight – left
F12	7,5A	Headlamp-Right
F13	5A	Power windows – rear (2-door models
F14	30A	Power windows
F15	7.5A	Fog lights – front, instrument cluster
F16	5A	ECM, air conditioning
F17	7,5A	Rear fog lamps
F18	15A	Fuel pump
F19	15A / 30A	Power windows-rear. (4-door models / convertible
F20	10A	Air conditioning / heating system
F21	5A	ABS / TCS electronic control unit, active suspension system
F22	5A	Fog lights
F23	5A	Seat heaters, instrument cluster, clock, trip computer, turn signals, ABS, engine compartment lamp, heater, heated rear window, fog lights, headlamp relay
F24	15A	Heated windscreen washer nozzles, power door mirrors, parking aid
F25	5A	Light switch (headlights / fog lights
F26	10A	Reversing lights, gear selector, oxygen sensor, diagnostic connector, fuel heater
F27	5A	Anti-lock braking system / traction control, instrument cluster, trip computer
F28	5A	ECM, ECM, ECM, cruise control ECM
F29	7.5A	High beam – left headlight
F30	7,5A	High beam – headlamp right
F31	15A	Instrument panel, clock, trip computer, anti-theft system, central locking signal control module, air conditioning system
F32	30A	Cigarette lighter fuse
F33	10A	Lamps / Tails – Left Engine compartment lamp, interior lamps, charging connector, anti-theft system, telephone, door lock heater
F34	30A	Indicator / hazard lamps, shock sensor (anti-theft system
F35	25A	Central locking, retractable roof drive
F36	30A	Windscreen wiper / washer control module
F37	10A	Lamps, front and rear, right
F38	30A	ABS
F39	7,5A	A / C compressor electromagnetic clutch relay
F40	30A	Power seat
F41	30A	A / C condenser blower motor
F42	7.5A	SRS Roll-Over Protection System (Convertible
F43	5A	Interior lamps, anti-theft system, central locking, telephone, convertible roof drive
F44	15A	Windscreen wiper / washer control module, glove compartment lamp, audio system, anti-theft system
F45	7.5A	Trip computer, auxiliary alarm unit
F46	7.5A	Instrument panel, brake lights, cruise control

Комбинации приборов Toyota — Энциклопедия японских машин

Помогите пожалуйста найти схему електропроводки. Toyota Mark 2 1g-eu G x61нужна электросхема. Срочно нужна распиновка компа,точнее обозначение куда идут проводки от компа в салоне.

На

Очень важно выбрать правильную марку кабеля. Предпоследняя фаза — переделка проводки. Установка автосигнализации на Toyota Mark 2

Установка автосигнализации на Toyota Mark 2.

Полярность, цвет и расположение проводов. Защита электропроводки в домах и квартирах. Усилитель схема предохранителей тойота креста Оплеуха Микрухам Mark 2. Нужно строго придерживаться указанных на схеме номиналов деталей, иначе — см. Сгорела вся электропроводка под капотом.

Характеристика маши. Заказать схему электропроводки можно по телефонам: Зато, есть схема предохранителей тойота креста обширная схема электропроводки, пару часов. Главная цель: Toyota Nadia с Содержит руководство по ремонту и схемы электропроводки. Toyota Camry Gracia, Mark II Qualis некуда, но главное — нужен компьютер и практически вся электропроводка с датчиками.

Привет. Благодаря товарищу zxn у меня появилась полная схема электропроводки и теперь на нашем. В этом случае усилитель-сервопривод тормозной системы не срабатывает и эффективность торможения снижается. Загорается при включении ключа зажигания двигателя и гаснет при его запуске. Загорание лампы в процессе вращения вала двигателя свидетельствует о падении давления масла ниже допустимого, что является результатом каких-либо отклонений в работе системы смазки двигателя.

Остановите двигатель и проверьте уровень масла. Если при нормальном уровне давления масла лампа горит, это свидетельствует о наличии какой-либо другой неисправности. Не схема предохранителей тойота креста трогаться с места до ее схема предохранителей тойота креста, поскольку рискуете вывести двигатель из строя. Сигнализирует о повышении температуры в установке для каталитической очистки отработавших газов. Загорается одновременно с включением ключа зажигания двигателя.

Пропал ближний свет фар

При схема предохранителей тойота креста контрольной лампы предельной температуры выхлопных газов обязательно примите следующие меры: Если и после сбрасывания скорости она продолжает гореть, остановите машину в пожаробезопасном месте и продолжайте движение после того, как она погаснет. Если же лампа не гаснет и на стоянке, остановите двигатель на 10 минут — схема предохранителей тойота креста должна погаснуть.

Если этого не произойдет или она загорается вновь, проведите тщательный технический контроль. Загорается при включенном ключе зажигания двигателя в следующих случаях: Если на стоянке при включенном ключе зажигания отключение стояночного тормоза не обеспечивает гашения лампы, проверьте количество тормозной жидкости.

Очень достойная инфа спасибо. Спасибо давно была нужна такая инфа.

Номенклатурные номера предохранителей и реле BMW (E36)

Реле BMW 3 (E36)

№	Номенклатурный номер
1	BMW 61 36 1 388 911 BMW 61 36 1 388 913
2	BMW 61 35 8 364 690
3	BMW 61 35 1 391 725
4	BMW 61 31 1 378 297 BMW 61 36 8 366 600 BMW 61 31 9 057 005 BMW 12 63 1 714 976 BMW 61 31 1 350 315
5	BMW 61 35 8 350 566 BMW 61 36 1 384 364
6	BMW 61 36 1 389 105
7	BMW 61 31 8 353 046
8	BMW 61 36 1 388 910 BMW 61 36 0 153 638 BMW 61 31 1 388 912
9	BMW 61 36 1 393 403 BMW 61 36 8 366 646
10	BMW 61 36 1 393 404
11	BMW 61 31 1 379 817 BMW 61 36 8 366 282
12
13	BMW 61 36 8 366 551
14	BMW 61 31 1 382 362 BMW 61 36 1 388 911
15	BMW 61 35 8 364 692 BMW 61 35 8 364 691
16	BMW 61 31 8 353 448 BMW 61 31 8 353 447
17	BMW 61 36 8 373 700 BMW 61 36 1 378 238 BMW 61 36 0 141 229 BMW 61 36 0 153 636

Салонный модуль предохранителей

Все элементы модуля предохранителей пронумерованы, а их распиновка предоставлена в таблице. Распиновка модуля предохранителей

Защищаемая электросеть или устройство	Номинальное значение, А	Цветовая маркировка	Номер на схеме
Лампочка ближнего света, правая головная оптика	10	Красный	F1
Лампочка ближнего света, левая головная оптика	10	Красный	F2
Подсветка номерного знака и панели приборов	10	Красный	F3
Электропривод люка, контроллер регулировки клиренса задней подвески, привод дворника стекла заднего обзора	15	Синий	F4
Омыватель стекла заднего обзора, омыватель лобового стекла, привод дворника стекла заднего обзора	15	Синий	F5
Привод вентилятора салонного отопителя, компрессор кондиционера	20	Желтый	F6
Лампочка габаритной подсветки, левая сторона	10	Красный	F7
Лампочка габаритной подсветки, правая сторона	10	Красный	F8
Подогрев стекла заднего обзора, подогрев наружных зеркал	20	Желтый	F9
Лампочки передних противотуманных фонарей, лампочки задних противотуманных фонарей	15	Синий	F10
Лампочка дальнего света, правая головная оптика,	10	Красный	F11
индикатор включения дальнего света на приборной панели
Лампочка дальнего света, левая головная оптика	10	Красный	F12
Двухтональный клаксон, вентилятор радиатора охлаждения двигателя	10	Красный	F13
Подсветка ручки селектора автоматической КПП;	10	Красный	F14
Лампочка света задней передачи;
Индикатор температуры ДВС;
Мотор привода зеркал заднего вида;
Подогрев водительского и пассажирского автокресла;
Подогрев жиклеров омывателя лобового стекла.
+12В питание карбюратора, +12В питание блока управления ДВС	10	Красный	F15
Подсветка панели приборов, подсветка отделения для перчаток	15	Синий	F16
Лампочки поворотников, перед и зад	10	Красный	F17
+12В питание топливного насоса, +12В питание кислородного датчика	20	Желтый	F18
Привод вентилятора салонного отопителя, компрессор кондиционера	30	Зеленый	F19
Лампочки стоп-сигналов задних фонарей, система круиз-контроля	20	Желтый	F20
Подсветка салона, подсветка комбинации приборов, часы на приборной панели, подсветка багажного отделения, блокировка центрального замка, розетка прикуривателя	15	Синий	F21
Аудио подготовка	10	Красный	F22

Для разгрузки бортовой электросети в автомобиле Фольксваген Пассат Б3 используются реле. Они размещены на салонном модуле предохранителей. Схема расположения реле на блоке предохранителей

№ реле	Разгружаемая цепь или электроприбор
1	Компрессор кондиционера, датчики давления фриона
2	Электропривод дворника стекла заднего обзора, регулировка режимов работы дворника
3	ECU DigiFant, блок управления ДВС, клапан регулировки холостого хода, контроллер оборотов ДВС на холостом ходу
4	Резервный разъем
5	Датчик контроля уровня ОЖ ДВС, температура охлаждающей жидкости
6	Кнопка включения аварийной сигнализации
7	Омыватель передней оптики
8	Регулировка прерывистой работы дворников лобового стекла, режимы работы омывателя лобового стекла
9	Контроллер не пристегнутых ремней безопасности, салонный зуммер
10	Лампочки передних противотуманных фонарей, слева и справа
11	Клаксон высокой и низкой интенсивности
12	+12В питание и управление топливным насосом, предварительный нагрев воздуха во впускном коллекторе
13	Датчик-таймер подогрева стекла заднего обзора
14	Резервный разъем
15	Насос гидроэлектрического блока системы ABS
16	Контроллер системы ABS
17	Резервный разъем
18	Резервный разъем
19	Компрессор кондиционера, привод электромуфты компрессора кондиционера
20	Резервный разъем
21	Предохранитель гидравлического насоса системы ABS, электродвигатель привода стеклоподъемников
22	Предохранитель гидроэлектрического блока клапанов системы ABS
23	Резервный разъем
24	Резервный разъем

Двигатель и трансмиссия bmw 3 серии e36

BMW третьего поколения 3 серии производились с двигателями, различающимися между собой мощностью, объемом и видом топлива. Он располагался в передней части и соединялся с одной из трех коробок передач:

• механической с пятью ступенями;
• автоматической с четырьмя ступенями;
• автоматической с пятью ступенями.

Главными колесами являются задние. Вращение на них поступает с карданного вала с промежуточной опорой.

В официальных дилерских центрах стояли спортивные купе с механической 5-ступенчатой коробкой передач, но если требовалось, то привозились и модели с роботизированной трансмиссией Sequential M Gearbox (SMG). Ее особенность в том, что ручка не объединена с коробкой и применяется исключительно для того, чтобы отправлять сигналы на устройство, взаимодействующее с гидравлическими актуаторами.

316i и 318i имеют 4-цилиндровые моторы объемом 1,6 и 1,8 литров соответственно. Сначала ими были двигатели из линейки М40, которые способны развивать мощность в 100 и 113 лошадиных сил. Потом их поменяли на двигатели из линейки М43 и, тем самым, подняли мощность до 102 и 115 лошадиных сил. Конечно же, прирост мощности небольшой, но зато сократился расход топлива и количество вырабатываемых вредных веществ.

Двигатель BMW M43

На 318is и 318ti ставились 4-цилиндровые моторы объемом 1,8 литра и мощностью 140 лошадиных сил из линейки М42. Позже их сменили на 4-цилиндровые моторы объемом на 0,1 больше той же мощности из линейки М44.

BMW 316g ездил на особом моторе – двигателе объемом 1,6 литра из линейки М43, работающем и на бензине, и на природном газе.

BMW 320i и 325i оборудованы 6-цилиндровыми моторами двух объемов: 2 и 2,5 литра (как следствие, отличалась и мощность – 150 и 192 лошадиных силы). Конструкция таких двигателей представлена одним блоком цилиндров из чугуна, двумя верхними распредвалами и четырьмя клапанами на цилиндр.

В середине 90-х гг. XX века перестала выпускаться 325i, но был представлен аналог – 328i. Последнюю оснастили менее тяжелым, но более эффективным мотором – объемом 2,8 литра и мощностью 192 лошадиных сил из линейки М52. Инженеры добились уменьшения веса путем установки блока цилиндров не из чугуна, а из сплава алюминия.

Примерно в то же время с конвейера сходили обновленные 320i. Они получили двигатель объемом 2 литра и мощностью 150 лошадиных сил из линейки М52. Еще компания разработала дополнение к моделям 328i (бывшей 325i) и 320i – модель 323i с мотором объемом 2,5 литра и мощностью 170 лошадиных сил.

6-цилиндровый мотор, работающий на дизеле и имеющий турбонаддув, вмещает в себя 2,5 литра топлива и выдает 115 лошадиных сил. Включает в себя блок и головку цилиндров из чугуна, один верхний распредвал и два клапана на цилиндр. Устанавливался на 325td.

Владельцы спортивных модификаций BMW 3 серии E36 М3 могут похвастаться мотором, объемом 3 литра и мощностью 286 лошадиных сил. Он основан на двигателе из линейки М50, но отличается от него большим объемом и наличием механизма беспрерывного чередования фаз газораспределителя на впуске.

Предохранители

Внимание:
Ни в коем случае не заменяйте перегоревшие предохранители «жучками», предохранителями другого цвета или предохранителями, рассчитанными на другую силу тока. Повышенная нагрузка на электропроводку может привести к пожару в автомобиле. Запасные предохранители и пластмассовый пинцет находятся в монтажном блоке в багажнике

Запасные предохранители и пластмассовый пинцет находятся в монтажном блоке в багажнике.

Отожмите язычок крышки вперед и откиньте крышку.

Там же имеется спецификация предохранителей.

В багажном отделении

Откиньте правую боковую панель, взявшись за ручку вверху.

Спецификация предохранителей приведена на внутренней стороне панели.
