Блок в салоне

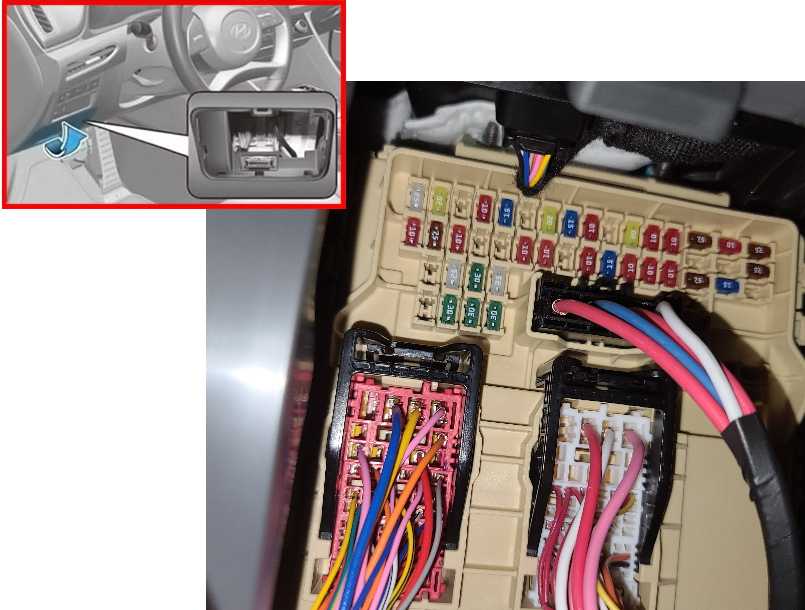

В салоне автомобиля блок в предохранителями находится в нижней левой части панели приборов.

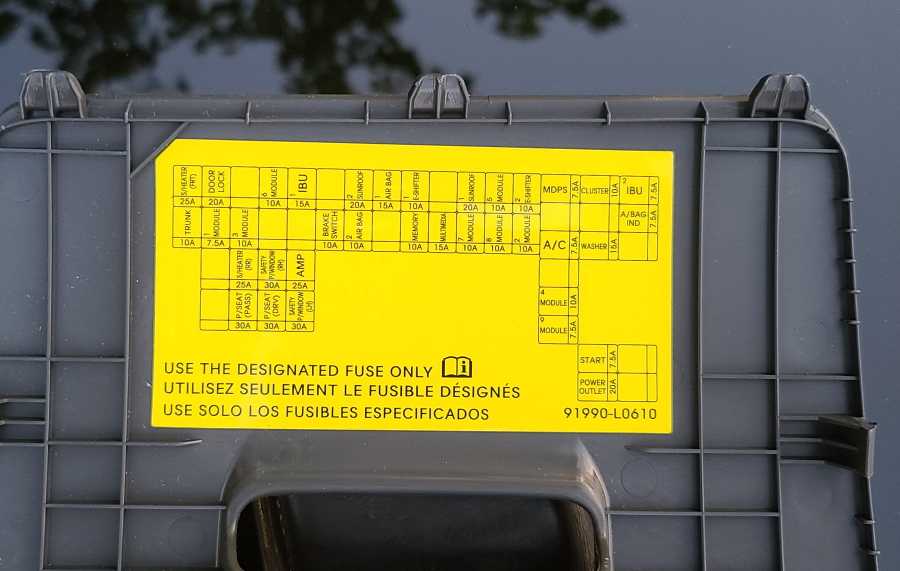

Для доступа к блоку надо убрать защитную крышку. С обратной стороны которой находится актуальная схема.

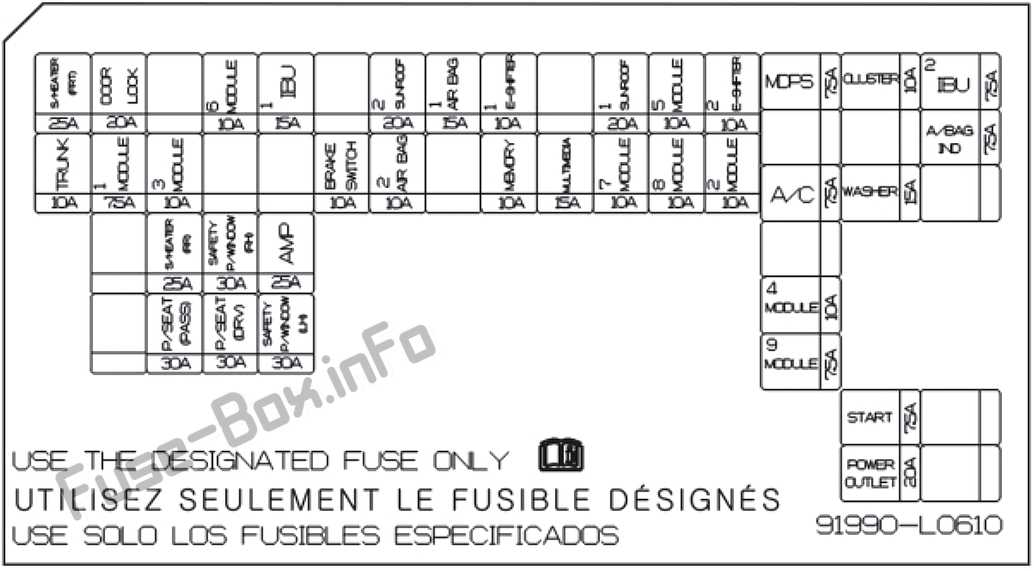

Схема
Описание
S/HEATER (FRT) | 25A Модуль управления подогревом передних сидений, Модуль управления передним сиденьем с вентиляцией воздуха |
TRUNK | 10A Распределительный блок ICU (реле крышки багажника) |
DOOR LOCK | 20A Соединительный блок отделения интенсивной терапии (реле дверного замка, реле разблокировки двери, реле двухповоротной разблокировки) |
MODULE1 | 7,5A Ключевой соленоид |
MODULE3 | 10A Модуль двери водителя, блок расслабления пассажирского сиденья, аварийный выключатель, переключатель аварийной панели (вверх), блок переднего плафона, переключатель кнопки запуска/остановки, внешняя ручка электронного ключа водителя/пассажира |
S/HEATER (RR) | 25A Модуль управления подогревом задних сидений |
P/SEAT (PASS) | 30A Ручной переключатель пассажирского сиденья, блок релаксации пассажирского сиденья |
MODULE6 | 10A Модуль двери водителя |
SAFETY P/WINDOW (RH) | 30A Модуль электрического стеклоподъемника безопасности пассажира, правый переключатель заднего электрического стеклоподъемника |
P/SEAT (DRV) | 30A Ручной переключатель сиденья водителя, модуль IMS водителя |
IBU1 | 15A IBU, NFC-модуль двери водителя/пассажира, IAU, блок BLE, замок зажигания |
AMP | 25A AMP, преобразователь постоянного тока (AMP) |
SAFETY P/WINDOW (LH) | 30A Модуль электрического стеклоподъемника безопасности водителя, переключатель заднего электрического стеклоподъемника, левый |
BRAKE SWITCH | 10A IBU, выключатель стоп-сигнала |
SUNROOF2 | 20A Панорамный люк, разъем канала передачи данных |
AIR BAG2 | 10A Модуль управления SRS |
AIR BAG1 | 15A Модуль управления SRS, датчик обнаружения пассажира |
E-SHIFTER1 | 10A SCU, электронный рычаг переключения банкомата |
MEMORY | 10A Модуль IMS водителя, индикатор безопасности, переключатель кондиционера, наружное зеркало с электроприводом для водителя/пассажира, модуль управления кондиционером, комбинация приборов, датчик дождя, проекционный дисплей |
MULTI MEDIA | 15A Головное устройство аудио, аудио/видео и навигации, преобразователь постоянного тока (AMP/аудио) |
SUNROOF1 | 20A Панорамный люк |
MODULE7 | 10A Переключатель на передней консоли, блок помощи при удержании полосы движения, IBU, переключатель аварийной панели (вверх/вниз), блок помощи при парковке Avodance, интеллектуальный блок помощи при парковке с дистанционным управлением |
MODULE5 | 10A Выключатель стоп-сигнала |
MODULE8 | 10A Модуль управления подогревом переднего сиденья, модуль управления передним сиденьем с вентиляцией воздуха, блок расслабления пассажирского сиденья, усилитель, модуль управления подогревом заднего сиденья, модуль IMS водителя, головное устройство аудио, аудио/видео и навигации |
E-SHIFTER2 | 10A SCU, электронный рычаг переключения банкомата |
MODULE2 | 10A IAU, блок управления системой предотвращения столкновений при парковке, двигатель охлаждающего вентилятора, блок релаксации пассажирского сиденья, модуль управления обогревателем заднего сиденья |
MDPS | 7,5A Отдел МДПС |
A/C | 7,5A Модуль управления кондиционером, переключатель кондиционера, распределительный блок E/R (реле вентилятора, реле обогревателя PTC) |
MODULE4 | 10A Переднее зарядное устройство USB, заднее зарядное устройство USB, AMP, IBU, IAU, система предотвращения столкновений при парковке, аудиосистема, преобразователь постоянного тока (AMP/аудио), аудио/видео и навигация, головное устройство, блок монитора кругового обзора |
MODULE9 | 7,5A IBU |
CLUSTER | 10A Комбинация приборов, проекционный дисплей |
WASHER | 15A Многофункциональный переключатель, Омыватель |
START | 7,5А PCM/ECM, распределительный блок E/R (пусковое реле), распределительный блок ICU (B/реле сигнализации) |
POWER OUTLET | 20А Передняя розетка, Прикуриватель |
IBU2 | 7,5А IBU |
A/BAG IND | 7,5А Комбинация приборов, лампа верхней консоли (лампа) |
Проверка работы
- Проверьте запуск и глушение двигателя со штатного ключа:
- 3 нажатия кнопки Lock для запуска
-
3 повторных нажатия Lock для глушения (в зависимости от комплектации)
- Проверьте запуск и глушение двигателя по сигналу с внешнего входа:
- импульс на запуск
- повторный импульс на глушение
- Настройте модуль на 5-минутную работу от автозапуска. Проверьте работу двигателя в течение 5 минут после автозапуска.
- Проверьте глушение двигателя при:
- открытии дверей
- открытии капота (в зависимости от комплектации)
- открытии багажника
- нажатии педали газа
- переключении АКПП
- Проверьте привязку к ATLAS/COMPASS:
- запуск/глушение двигателя от AUTOSTART по команде через приложение Author Connect
- отображение статуса заведенного двигателя и таймер времени работы в приложении Author Connect
- поступление тревожных push-сообщений при нарушении периметра (открытие двери, капота, багажника) и включении зажигания, когда штатная система находится «в охране»
- отображение истории изменения статусов на вкладке «Лента» приложения Author Connect

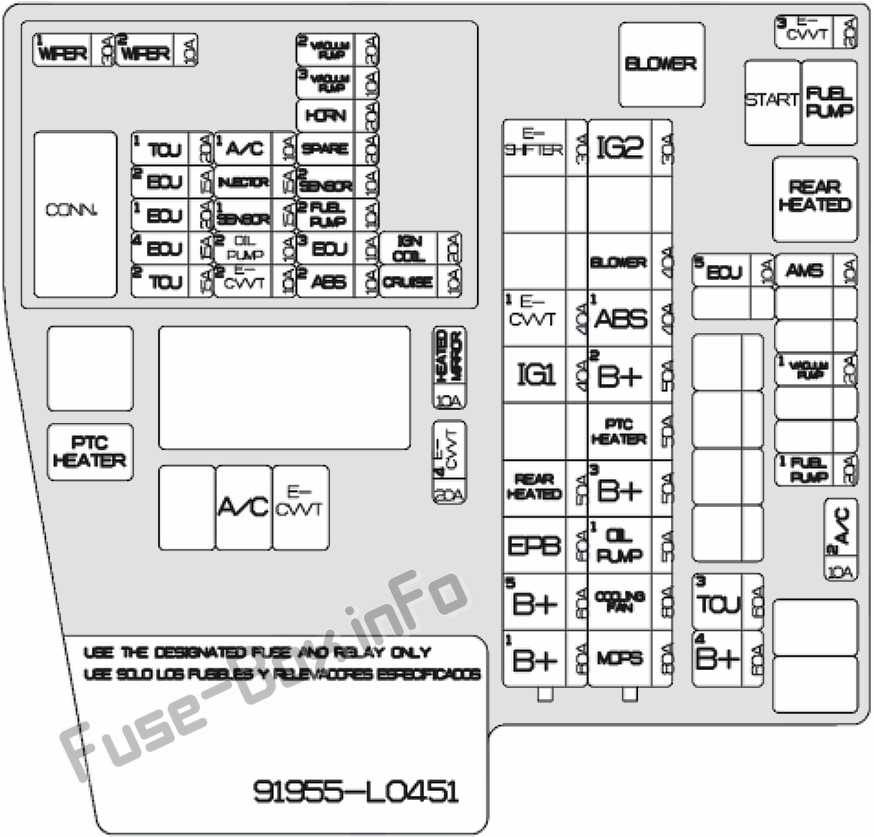

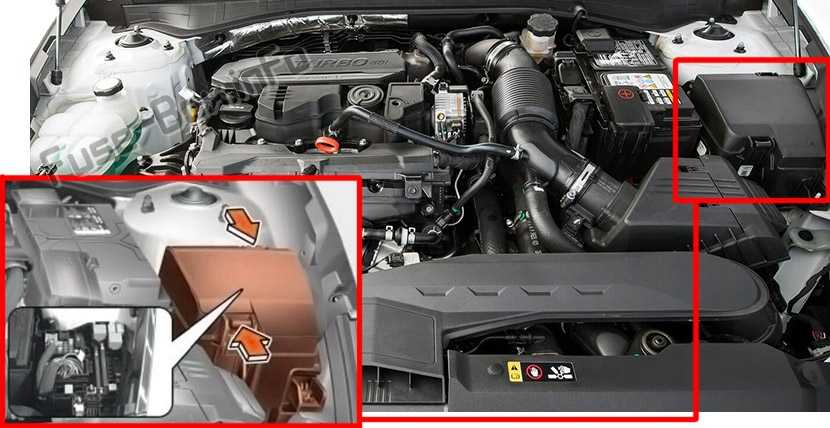

Коробка ems
№ | А | Предохранитель | Цепь защищена |
---|---|---|---|
F1 | 30 | ЭБУ | R1 (реле управления двигателем) |
F2 | 15 | TCU 1 | D4HA, G4FD: TCM |
G4KD, D4FD, G4KE: PCM | |||
G4NA, F4NA: PCM (A / T), ECM (M / T) | |||
F3 | 10 | A / CON | R3 (реле кондиционера) |
F4 | 10 | ДАТЧИК 1 | G4KD, G4KE, F4NA: модуль иммобилайзера, датчик положения коленчатого вала, датчик положения распределительного вала №1 / 2, масляный клапан №1 / 2, электромагнитный клапан управления продувкой адсорбера, регулируемый клапан впускного коллектора |
D4HA: Электромагнитный клапан байпаса системы рециркуляции ОГ, блок дизельного двигателя (реле 1 — реле PTC нагревателя № 1), блок предохранителей и реле электрического привода VGT E / R (реле 3 — реле вентилятора (низкого уровня), реле 9 — вентилятор охлаждения (Реле высокого уровня), датчик уровня масла | |||
G4NA: Модуль иммобилайзера, датчик положения распределительного вала №1 / 2, инжектор №1 / 2/3/4 | |||
D4FD, G4FD: Модуль иммобилайзера, масляный регулирующий клапан №1 / 2, электромагнитный клапан управления продувкой адсорбера, регулируемый клапан впускного коллектора | |||
F5 | 20 | ЭБУ 1 | G4KD, G4KE, F4NA, G4NA, D4FD, G4FD: катушка зажигания №1 / 2/3/4, конденсатор |
D4HA: ECM | |||
F6 | 15 | ТОПЛИВНЫЙ НАСОС | R2 (реле топливного насоса) |
F7 | 15 | ДАТЧИК 4 | G4KD, G4KE, G4NA: R2 (реле топливного насоса), датчик кислорода вверх / вниз, блок предохранителей и реле E / R (R3 — реле вентилятора охлаждения (низкий уровень), R9 — реле вентилятора охлаждения (высокий уровень)) |
D4HA: Модуль иммобилайзера, клапан регулятора давления в рампе, клапан регулятора давления топлива, RLY. 2 (реле топливного насоса) | |||
F4NA: RLY. 2 (реле топливного насоса), датчик кислорода вверх / вниз, ECM (M / T), блок предохранителей и реле E / R (RLY.3 — Реле вентилятора охлаждения (низкого уровня), RLY.9 — Реле вентилятора охлаждения (высокого уровня), RLY.11 — реле вспомогательного топливного насоса), электромагнитный клапан холодного пуска | |||
D4FD, G4FD: RLY. 2 (реле топливного насоса), PCM, датчик кислорода вверх / вниз, блок предохранителей и реле E / R (реле 3 — реле вентилятора охлаждения (низкий уровень), реле 9 — реле вентилятора охлаждения (высокий уровень)) | |||
F8 | 10 | ДАТЧИК 3 | G4KD, G4KE, F4NA:: R3 (реле кондиционера), форсунка №1 / 2/3/4 |
D4HA: RLY. 3 (реле кондиционера), датчик положения коленчатого вала, лямбда-зонд | |||
G4NA: RLY. 3 (реле кондиционера), масляный клапан №1 / 2, электромагнитный клапан управления продувкой адсорбера, регулируемый клапан впускного коллектора | |||
F9 | 10 | ДАТЧИК 2 | G4FD, G4KD, D4FD, G4KE, G4NA, F4NA: — |
D4HA: Выключатель стоп-сигнала. | |||
Реле | |||
R1 | Реле управления двигателем | ||
R2 | Реле топливного насоса | ||
R3 | Реле кондиционера |
Назначение
Схема установки плавких вставок и реле довольно обширная, поэтому, чтобы знать какое устройство за что отвечает, необходимо ознакомиться с их особенностями. Так, например, 5-ти амперные элементы монтажного блока в салоне автомобиля несут ответственность за правильность работы:
- системы ABS и ESC;
- подушки безопасности водителя и пассажира;
- климатконтроля и системы отопления;
- автоматической коробки переключения передач;
- электромотора очистителя заднего стекла;
- подогрева передних и задних сидений.
10-ти амперные отвечают за:
- центральный замок авто;
- переключатели наружного и внутреннего освещения;
- прикуривателя;
- управление двигателем.
20-ти амперные контролируют розетки в багажном отделении и омыватели лобового стекла и передних фар машины.
Предохранители и реле в салоне Хендай Соната Тагаз (4/5)
В салоне автомобиля монтажный блок находится внизу панели управления со стороны водителя. Блок закрыт защитной крышкой, внутри крышки есть узор, там же закреплены плоскогубцы для удобства замены предохранителей.
Схема блока предохранителей Хендай Соната Тагаз (4/5)
Описание
A / CON | 10А Кондиционер |
ETACS | 10A ETACS, система входа без ключа, система дверных замков |
БЛОК DR | Электрозамок 15А |
P / СИДЕНЬЕ | Сиденье с электроприводом 25А |
Т / КРЫШКА ОТКРЫТА | Выносная крышка багажника 15А |
СТОП LP | 15А Стоп-сигналы |
H / LP | Маяк 10А |
A / IND. СУМКА | Подушка безопасности 10A |
T / MR | 10A Указатели поворота |
A / С SW | 10А Кондиционер |
АКК | Розетка 15А |
S / HTR | 15А подогрев сиденья |
СУМКА | Подушка безопасности 15A |
Б / СУ | 10A Фары заднего хода |
СВЯЗКА | 10А Панель приборов, комбинированная лампа |
НАЧАЛО | Запуск двигателя 10А |
SP1 | Замена предохранителя на 15А |
SP2 | Замена предохранителя на 15А |
P / СИДЕНЬЕ (Dx) | Сиденье с электроприводом 25А |
SP4 | Замена предохранителя на 15А |
D / ЧАСЫ | Цифровые часы 10А |
ХВОСТ (СЛЕВА) | 10A Габаритные огни, освещение номерного знака, задние фонари — левая сторона |
АУДИО | Аудиосистема 10А |
Дворники | Стеклоочиститель 20А |
КОМНАТА LP | 10A Внутреннее освещение, сигнальные лампы передней двери |
ХВОСТ (правый) | 10A Габаритные огни, освещение номерного знака, задние фонари — правая сторона |
С / ЗАЖИГАЛКА | Предохранитель прикуривателя 15А Hyundai Sonata Tagaz (4/5) |
EPS | Блок питания 10А |
Реле в салоне расположены в задней части блока предохранителей.
Схема блока реле в салоне Хендай Соната Тагаз (4/5)
Описание
- А — разъем питания
- В — разъем электронного блока управления системой ETACS
- С — реле No. 1 запорный замок
- D — реле n. 2 для запирания дверных замков
- Е — резистор обмотки возбуждения
- F — реле задних габаритов
- G — реле электродвигателя стеклоподъемника
- H — реле обогрева заднего стекла и обогрева боковых зеркал.
Длительность работы от автозапуска
По умолчанию продолжительность работы двигателя от автозапуска со штатного брелка или внешнего устройства составляет 15 минут.
Изменить указанное значение можно следующим образом:
- Выключите зажигание.
- Нажмите педаль газа до упора.
- Включите зажигание, не запуская двигатель.
-
Начнут выдаваться с периодичностью 3 секунды.
- Отпустите педаль газа.
- Для установки длительности работы нажмите педаль тормоза соответствующее число раз (см. схему программирования) с паузами между нажатиями не более 2,5 сек. Каждое нажатие на педаль тормоза будет подтверждено сигналами индикации модуля AUTOSTART. По завершении установки дождитесь повторной индикации, соответствующей программируемому значению.
- Выключите зажигание.
Схема программирования
№ нажатия | 1 | 2 | 3 | 4 | 5 | … |
---|---|---|---|---|---|---|
Продолжительность работы двигателя, мин. | 5 | 10 | 15 | 20 | 30 | +10 |
Продолжительность работы двигателя от автозапуска, установленная по умолчанию, выделена в таблице серым цветом.
Первое нажатие на педаль тормоза соответствует длительности работы 5 минут. Второе, третье и четвертое нажатия добавляют по 5 минут работы. Пятое и последующие нажатия добавляют по 10 минут работы.
Например, для установки продолжительности работы 20 минут необходимо нажать педаль тормоза 4 раза, для установки 60 минут — 8 раз.
Салонный блок предохранителей
Замена предохранителей проводится довольно простым образом. Главное производить замену прерывателей цепи при заглушенном двигателе, зажигание автомобиля должно быть отключено.
- Необходимо слегка отвести от панели пластиковую крышку блока в салоне и отжать фиксаторы.
- Сняв крышку необходимо найти неисправный предохранитель.
Стоит запомнить! Нельзя производить замену неисправных предохранителей на вставки из проволоки. Использование перемычек, нерассчитанных под электрическую цепь, может привести к замыканию и пожару.
Воспользовавшись специальным пинцетом извлечь перегоревшую деталь.
На заметку! Если предохранитель сгорел дотла, узнать номинал детали возможно воспользовавшись схемой, расположенной на обратной стороне пластиковой крышки блока.
Новый элемент следует установить при помощи пинцета до полной его посадки.
Когда менять, какой салонник устанавливать
Для выполнения операций планового ТО существует регламент, а также рекомендации производителя. Согласно им, замена салонного фильтра системы отопления-кондиционирования Hyundai Sonata VIII DN8 должна производиться каждые 15000 километров пробега или раз в год.
Характерные симптомы:
- часто запотевают окна;
- появление в салоне неприятных запахов при включении обдува;
- ухудшение работы печки и кондиционера;
Они могут заставить усомниться в том, что фильтрующий элемент справляется со своими задачами, потребуется внеплановая замена. В принципе, именно на эти симптомы и следует полагаться при выборе правильного интервала замены.
Подходящие размеры
При выборе фильтрующего элемента, владельцы не всегда используют продукцию, рекомендованную производителем автомобиля. У каждого на это свои причины, кто-то говорит, что оригинал стоит необоснованно дорого. У кого-то в регионе продаются только аналоги, поэтому существует необходимость знать размеры, по которым в последствии можно произвести подбор:
- Высота: мм
- Ширина: мм
- Длина: мм
Как правило, иногда аналоги для Hyundai Sonata VIII DN8 могут быть на несколько миллиметров больше или меньше оригинала, в этом нет ничего страшного. А если отличие исчисляется сантиметрами, то тут конечно стоит подыскать другой вариант.
Выбор оригинального салонного фильтра
Производитель рекомендует использовать исключительно оригинальные расходники, что, в общем, не вызывает удивления. Сами по себе они неплохи по качеству и широко распространены в автомагазинах, но их цена многим автовладельцам может показаться завышенной.
Независимо от комплектации, на все Хендай Соната восьмого поколения (в том числе и рестайлинговой версии), производителем рекомендуется устанавливать фильтр очистки салонного воздуха с артикулом 97133-L1000 (97133L1000).
При выборе между пылевым и угольным изделием, автовладельцы советуют использовать угольный фильтрующий элемент. Такой фильтр стоит дороже, но он очищает воздух намного лучше.
Отличить его легко – фильтрующая гармошка из бумаги пропитана угольным составом, поэтому имеет темно-серый цвет. Фильтр очищает поток воздуха от пыли, мелкой грязи, микробов, бактерий и усиливает защиту ваших легких.
Какие аналоги выбрать
Помимо простых салонных фильтров существуют еще и угольные, которые более эффективно отфильтровывают воздух, но стоят они дороже. Преимущество угольного СФ заключается в том, что он не позволяет проникать посторонним запахам, идущим с дороги (улицы) в салон авто.
Но у этого фильтрующего элемента также есть недостаток – через него плохо проходит воздух. Угольные фильтры GodWill и Corteco – достаточно высокого качества, являются хорошей заменой оригиналу.
Впрочем, в некоторых торговых точках цена оригинального салонного фильтра Хендай Соната восьмого поколения может оказаться сильно завышенной. В этом случае имеет смысл приобрести неоригинальный расходный элемент. В частности, достаточно популярными считаются фильтры для салона:
Обычные пылевые салонные фильтра
- Mann Filter CU23019 – технологичные расходники от известного производителя
- BIG filter GB-98028 – популярный бренд, хорошая тонкая очистка
- Невский фильтр NF6548 – российский производитель с демократичной ценой
Угольные салонные фильтра
- Mann Filter CUK23019/1 – качественное и толстое угольное напыление
- BIG filter GB-98028/C – из активированного угля
- Невский фильтр NF6548C – нормальное качество, доступная цена
Имеет смысл приглядеться и к продукции других компаний – они также специализируются на производстве качественных расходных материалов для легковых автомобилей:
- Corteco
- Filtron
- SCT
- Sakura
- GoodWill
- Fram
- JS Asakashi
- Champion
- Zekkert
- Masuma
- Nipparts
- Purflux
- Knecht Mahle
Вполне возможно, что продавцы могут порекомендовать произвести замену салонного фильтра Sonata VIII DN8 на не оригинальные дешевые заменители, с гораздо меньшей толщиной. Их покупать не стоит, поскольку их фильтрующие характеристики вряд ли будут на должном уровне.
Порядок монтажа
_

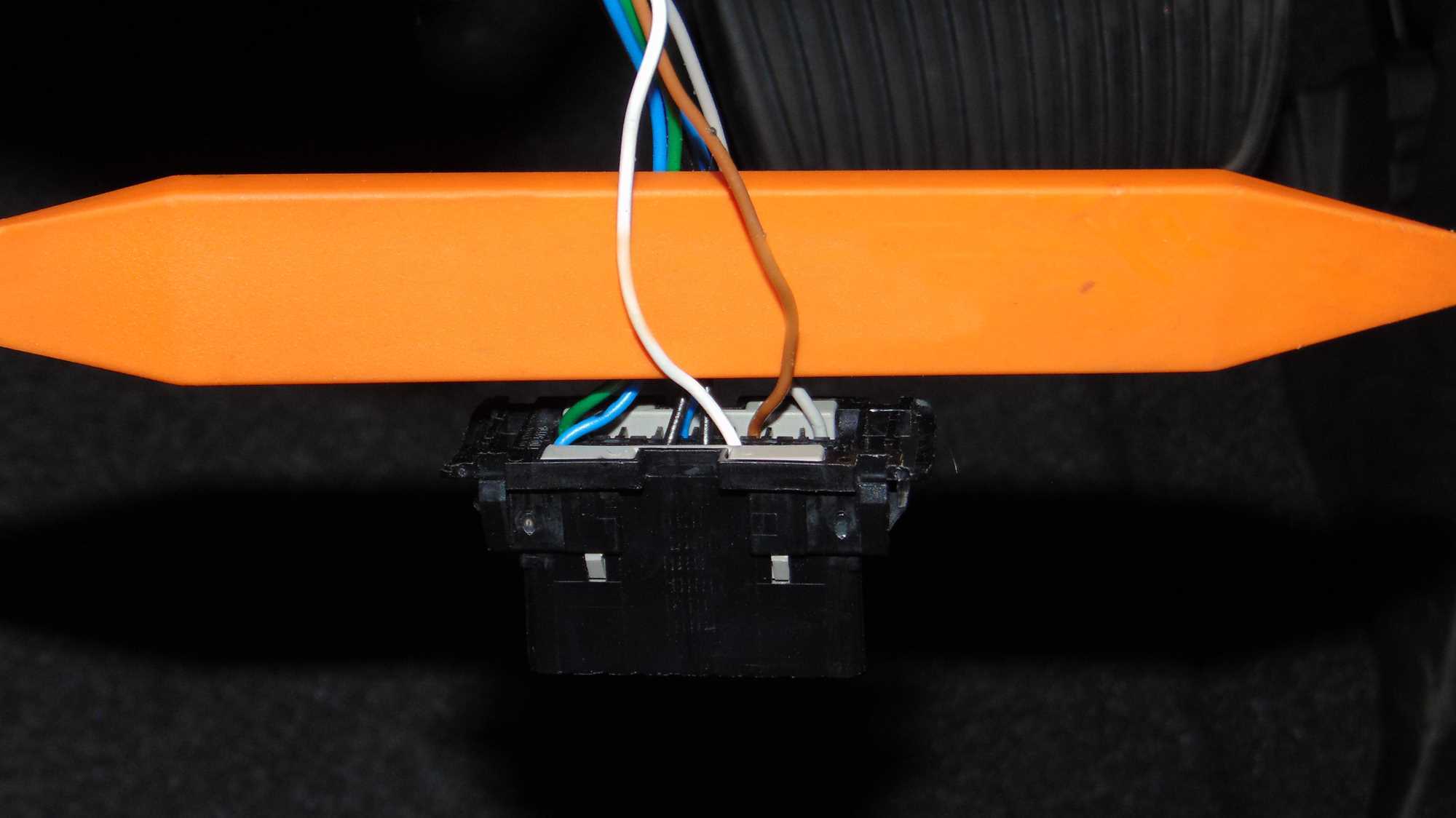

Провода CAN1 подключаются в разъеме OBD II.
Провод | AUTOSTART | Автомобиль |
---|---|---|
CAN-H | коричневый |
6 пин, белый |
CAN-L | белый | 14 пин, коричневый |
Провода CAN2 подключаются слева от рулевой колонки, в разъеме с тыльной стороны блока предохранителей.
Провод | AUTOSTART | Автомобиль |
---|---|---|
CAN-H | розовый |
желтый |
CAN-L | зеленый | черный |

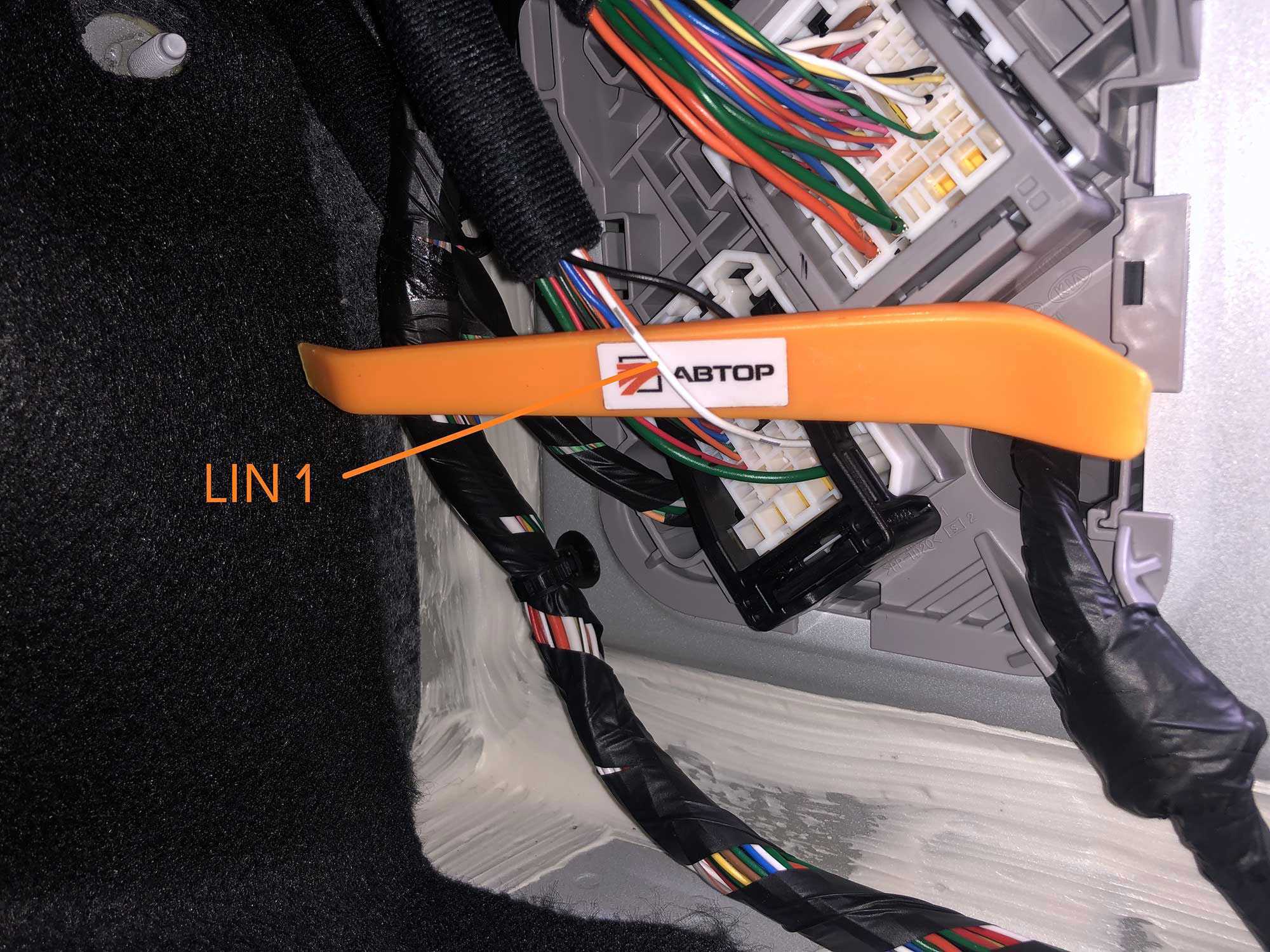

Провод LIN1 подключается в разъеме с черной защелкой за правой кик-панелью, в разрыв белого провода в сторону разъема.
Провод | AUTOSTART | Автомобиль |
---|---|---|
LIN1 | бело-красный |
белый |
Провод LIN2 подключается в разъеме с черной защелкой за правой кик-панелью, в разрыв белого провода в сторону жгута проводов.
Провод | AUTOSTART | Автомобиль |
---|---|---|
LIN2 | оранжево-черный |
белый |

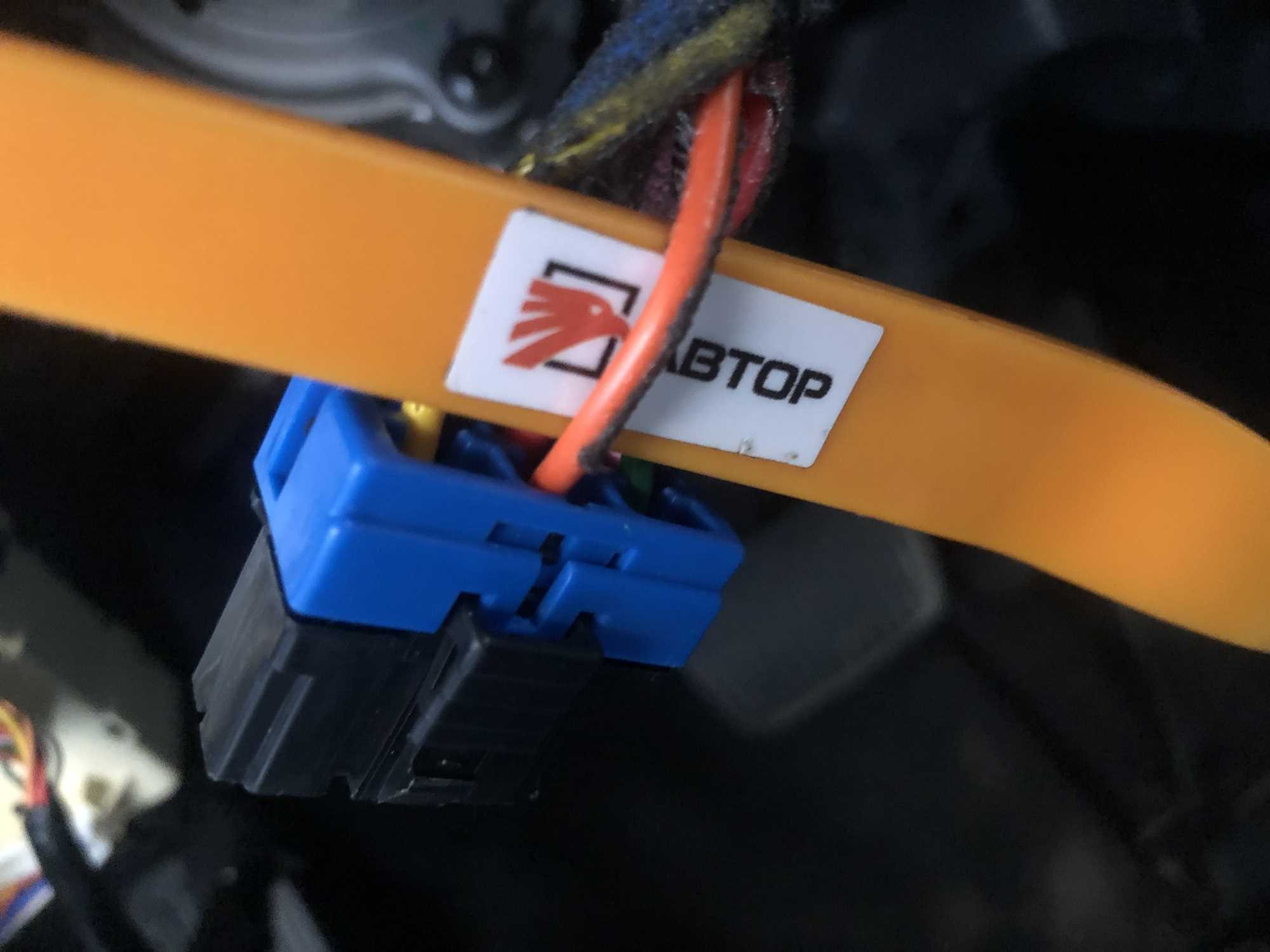

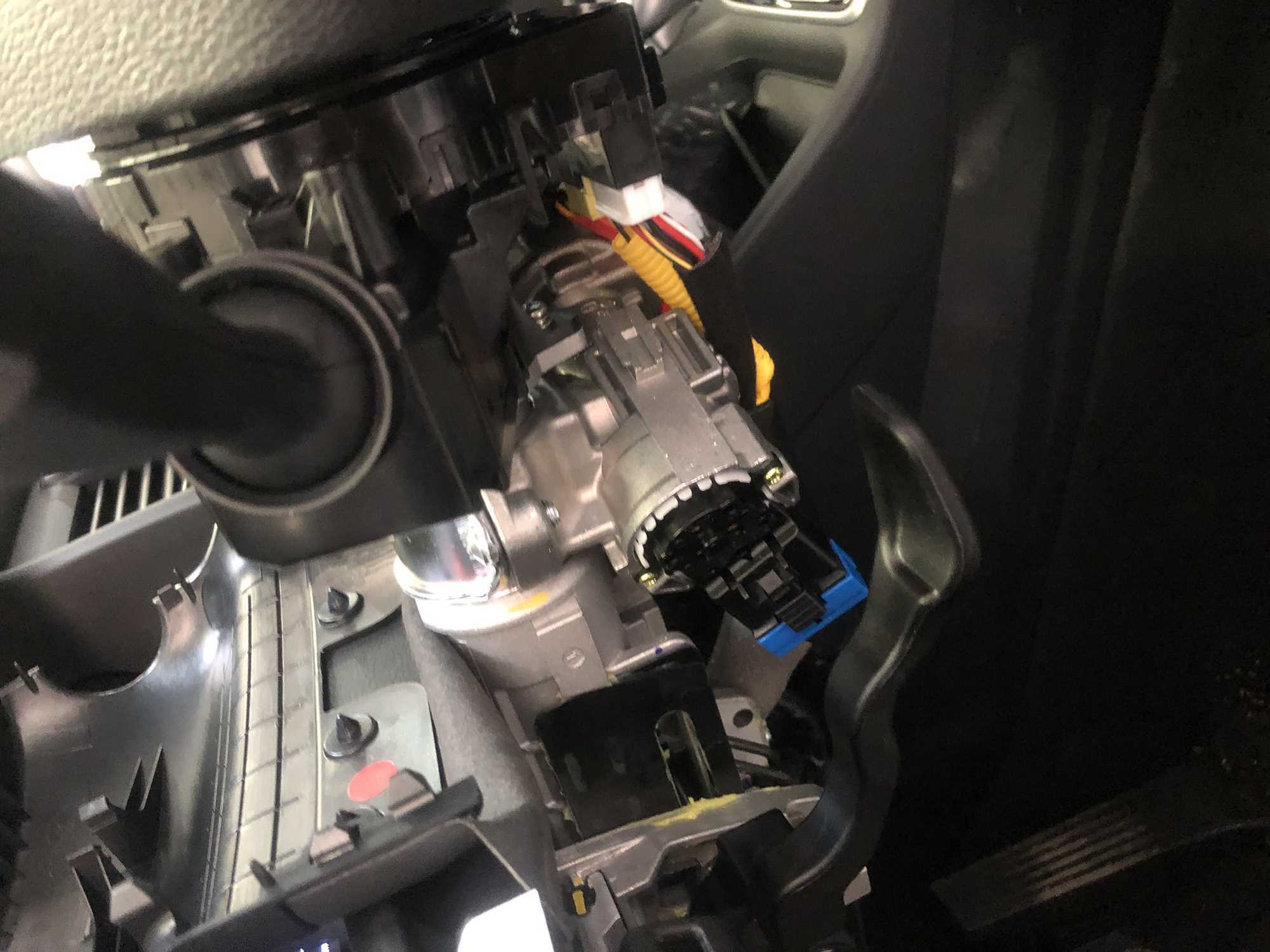

Выход на зажигание подключается в разъеме замка зажигания через реле AR320.
Провод | AUTOSTART | AR320 | Автомобиль |
---|---|---|---|
Зажигание | синий | зеленый |
IGN1 красный |
синий | IGN2 розовый |

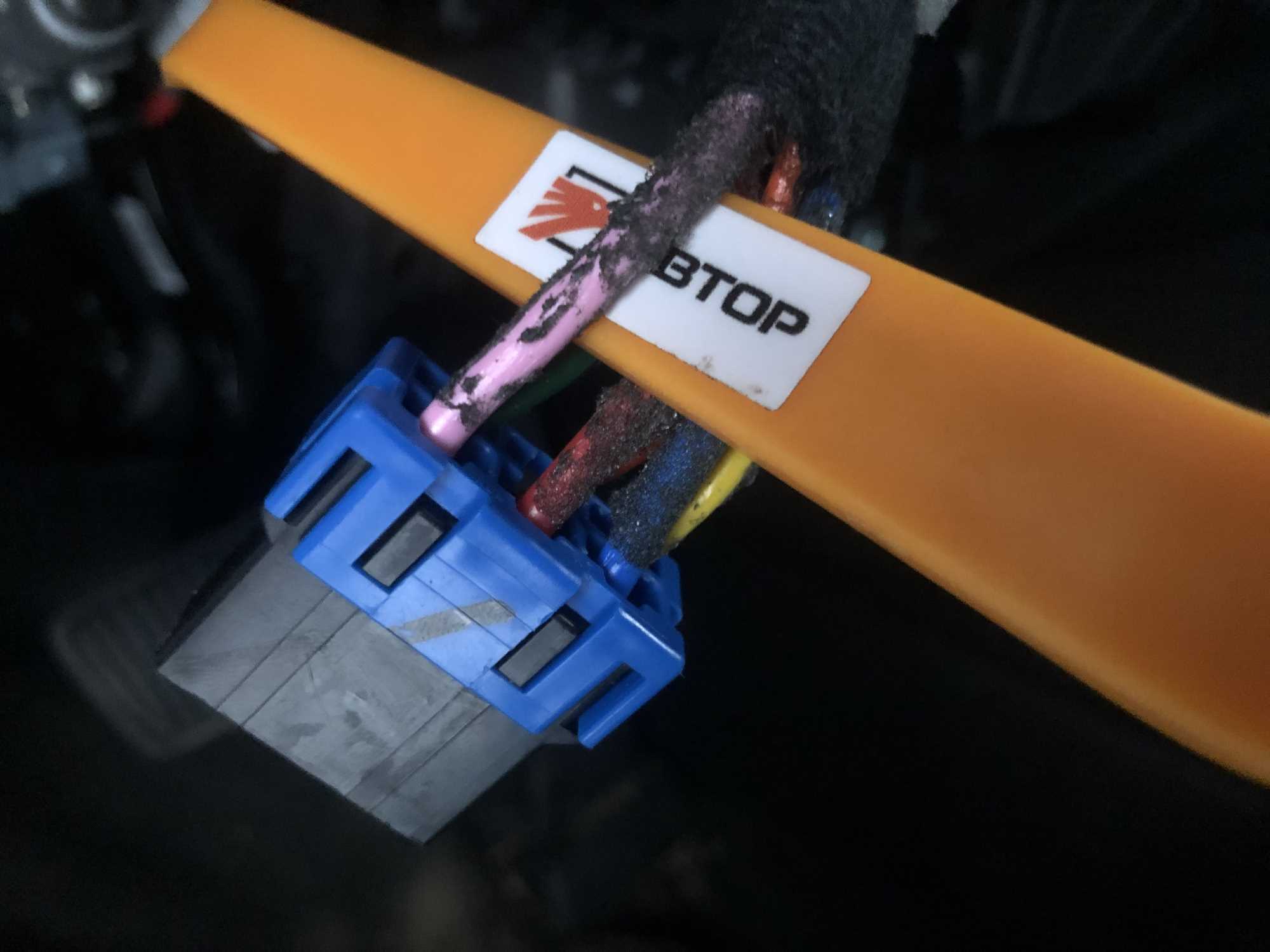

Выход на стартер подключается в разъеме замка зажигания через реле AR320.
Провод | AUTOSTART | AR320 | Автомобиль |
---|---|---|---|
Стартер | оранжевый | желтый |
желтый |
Провод «массы» (черный) подключается к пин 5 в разъеме OBD II или к металлическим частям кузова автомобиля под болты, гайки и т.п.
Провод питания (красный) подключается к цепи питания постоянного +12В.
_
Fuse Layout Hyundai Sonata 2020-2022…
Cigar lighter (power outlet) fuse in the Hyundai Sonata is located in the Instrument panel fuse box (see fuse “POWER OUTLET”).
Table of Contents
Fuse Box Location
It is located behind the cover to the left of the steering wheel.
Advertisements
Fuse Box Diagrams
Instrument Panel Fuse Box Diagram
Assignment of the fuses in the instrument panel (2020)
Name | Amp | Circuit Protected |
---|---|---|
S/HEATER (FRT) | 25A | Front Seat Warmer Control Module, Front Air Ventilation Seat Control Module |
TRUNK | 10A | ICU Junction Block (Trunk Lid Relay) |
DOOR LOCK | 20A | ICU Junction Block (Door Lock Relay, Door Unlock Relay, Two Turn Unlock Relay) |
MODULE1 | 7.5A | Key Solenoid |
MODULE3 | 10A | Driver Door Module, Passenger Seat Relax Unit, Hazard Switch, Crash Pad Switch (Up), Front Mood Lamp Unit, Start/stop Button Switch, Driver/Passeger Smart Key Outside Handle |
S/HEATER (RR) | 25A | Rear Seat Warmer Control Module |
P/SEAT (PASS) | 30A | Passenger Seat Manual Switch, Passenger Seat Relax Unit |
MODULE6 | 10A | Driver Door Module |
SAFETY P/WINDOW (RH) | 30A | Passenger Safety Power Window Module, Rear Power Window Switch RH |
P/SEAT (DRV) | 30A | Dirver Seat Manual Switch, Driver IMS Module |
IBU1 | 15A | IBU, Driver/Passenger Door NFC Module, IAU, BLE Unit, Ignition Switch |
AMP | 25A | AMP, DC-DC Converter (AMP) |
SAFETY P/WINDOW (LH) | 30A | Driver Safety Power Window Module, Rear Power Window Switch LH |
BRAKE SWITCH | 10A | IBU, Stop Lamp Switch |
SUNROOF2 | 20A | Panorama Sunroof, Data Link Connector |
AIR BAG2 | 10A | SRS Contorl Module |
AIR BAG1 | 15A | SRS Contorl Module, Passenger Occupant Detection Sensor |
E-SHIFTER1 | 10A | SCU, Electronic ATM Shift Lever |
MEMORY | 10A | Driver IMS Module, Security Indicator, A/C Switch, Driver/Passenger Power Outside Mirror, A/C Control Module, Instrument Cluster, Rain Sensor, Head-Up Display |
MULTI MEDIA | 15A | Audio, A/V & Navigation Head Unit, DC-DC Converter (AMP/Audio) |
SUNROOF1 | 20A | Panorama Sunroof |
MODULE7 | 10A | Front Console Switch, Lane Keeping Assist Unit, IBU, Crash Pad Switch (Up/Down), Parking Collision Avodance Assist Unit, Remote Control Smart Parking Assist Unit |
MODULE5 | 10A | Stop Lamp Switch |
MODULE8 | 10A | Front Seat Warmer Control Module, Front Air Ventilation Seat Control Module, Passenger Seat Relax Unit, AMP, Rear Seat Warmer Control Module, Driver IMS Module, Audio, A/V & Navigation Head Unit |
E-SHIFTER2 | 10A | SCU, Electronic ATM Shift Lever |
MODULE2 | 10A | IAU, Parking Collision Avoidance Assist Unit, Cooling Fan Motor, Passenger Seat Relax Unit, Rear Seat Warmer Control Module |
MDPS | 7.5A | MDPS Unit |
A/C | 7.5A | A/C Control Module, A/C Switch, E/R Junction Block (Blower Relay, PTC Heater Relay) |
MODULE4 | 10A | Front USB Charger, Rear USB Charger, AMP, IBU, IAU, Parking Collision Avoidance Assist Unit, Audio, DC-DC Converter (AMP/Audio), A/V & Navigation, Head Unit, Surround View Monitor Unit |
MODULE9 | 7.5A | IBU |
CLUSTER | 10A | Instrument Cluster, Head-Up Display |
WASHER | 15A | Multifunction Switch |
START | 7.5A | PCM/ECM, E/R Junction Block (Start Relay), ICU Junction Block (B/Alarm Relay) |
POWER OUTLET | 20A | Front Power Outlet |
IBU2 | 7.5A | IBU |
A/BAG IND | 7.5A | Instrument Cluster, Overhead Console Lamp (Lamp) |
Advertisements
Assignment of the fuses in the engine compartment (2020)
Name | Amp | Circuit Protected |
---|---|---|
MULTI FUSE-1: | ||
IG2 | 30A | E/R Junction Block (Start Relay), PCB Block (IG2 Relay) |
BLOWER | 40A | E/R Junction Block (Blower Relay) |
ABS1 | 40A | ESC Module |
B+2 | 50A | ICU Junction Block (IPS4, IPS3, IPS1, Fuse — AMP, IBU1) |
PTC HEATER | 50A | E/R Junction Block (PTC Heater Relay) |
B+3 | 50A | ICU Junction Block (IPS5, IPS7, IPS9, IPS10, IPS8, IPS6) |
OIL PUMP1 | 50A | Electronic Oil Pump |
COOLING FAN | 80A | Cooling Fan Motor |
MDPS | 80A | MDPS Unit |
MULTI FUSE-2: | ||
E-SHIFTER | 30A | SCU |
E-CVVT1 | 40A | G4FN: CVVD ACTUATOR; E/R Junction Block (E-CVVT Relay) |
IG1 | 40A | PCB Block (IG1 Relay, ACC Relay) |
REAR HEATED | 50A | E/R Junction Block (Rear Heated Relay) |
EPB | 60A | ESC Module |
B+5 | 60A | PCB Block (Engine Control Relay, Fuse — A/C1, WIPER1, TCU1, HORN, ECU2) |
B+1 | 60A | ICU Junction Block (Fuse — P/SEAT (DRV), P/SEAT (PASS), MODULE1, SAFETY P/WINDOW (LH), SAFETY P/WINDOW (RH), S/HEATER (RR)) |
FUSES: | ||
HEATED MIRROR | 10A | Driver/Passenger Power Outside Mirror, A/C Switch, A/C Control Module, ECM |
ECU5 | 10A | G4FN: ECM |
AMS | 10A | Battery Sensor |
FUEL PUMP 1 | 20A | E/R Junction Block (Fuel Pump Relay) |
A/C 2 | 10A | A/C Control Module |
B+4 | 60A | ICU Junction Block (Long Term Load Latch Relay, Fuse — MODULE3, AIR BAG2, E-SHIFTER1, SUNROOF1, SUNROOF2, S/HEATER (FRT), TRUNK, BRAKE SWITCH, DOOR LOCK) |
Дополнение от владельцев автомобиля
1. Дополнительная информация о предохранителях и реле: (автор unnown):
Перед заменой предохранителя следует сначала определить причину его перегорания. Завод-изготовитель не допускает применение предохранителей, отличающихся по номиналу силы тока от рекомендуемых в таблицах ниже. Это может привести к неисправностям в работе электрооборудования Весты, коротким замыканиям и даже возгоранию автомобиля!
2. Монтажный блок Lada Vesta Comfort Image (автор bartollomey):
Чтобы скачать файлы нужно авторизироваться на сайте
Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать руководство). Напомним, быстро найти необходимый материал можно через содержание Лада Веста
Напомним, быстро найти необходимый материал можно через содержание Лада Веста.
Ключевые слова: монтажный блок лада веста
