Блок в салоне
В салоне основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя, за защитной крышкой.

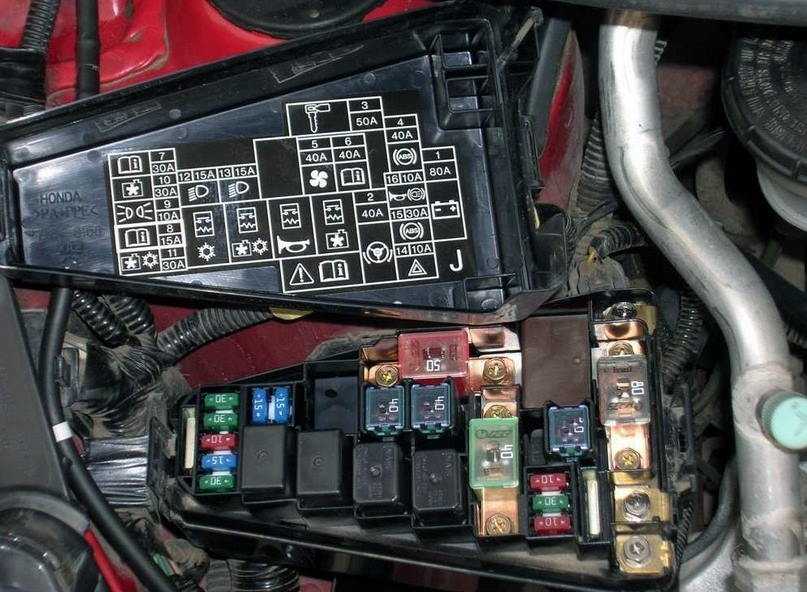

Фото пример

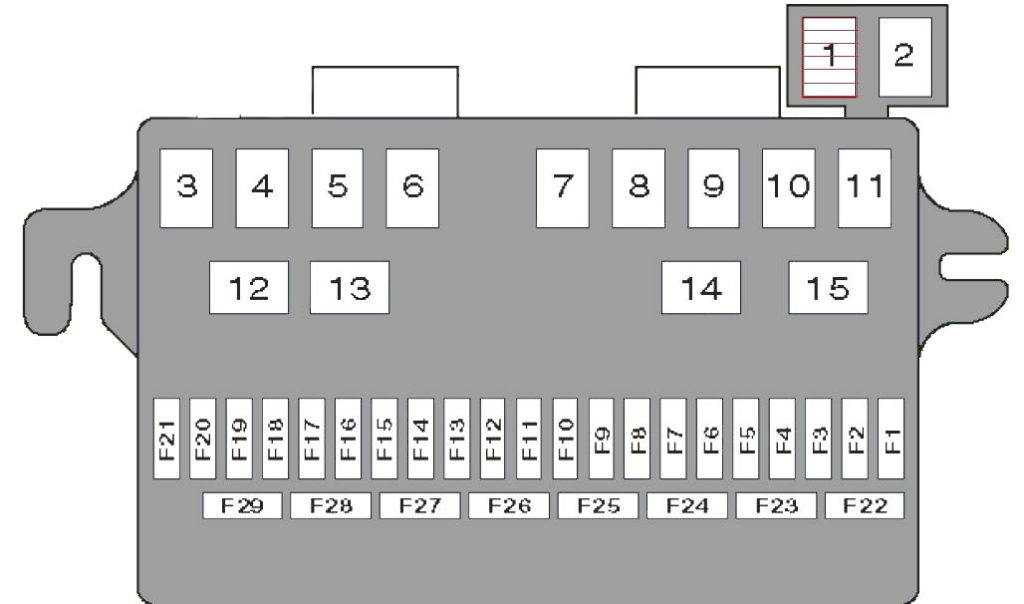

Схема
Описание
Предохранители
| 1 | 10А Реле фонарей заднего хода, фонари заднего хода, блок управления навигационной системы (модели с навигационной системой) |
| 2 | Нет |
| 3 | 7,5А Блок управления усилителем рулевого управления, электромагнитный клапан блокировки селектора, комбинация приборов, блок системы дистанционного управления центральным замком, генератор, кислородный датчик, электромагнитный клапан системы улавливания паров топлива, блок системы контроля напряжения питания, блок управления системы автоматического регулирования пучка света фар, переключатель корректора фар (модели с ручным корректором фар), электроприводы корректора фар |
| 4 | 10А Цепь управления указателями поворота и аварийной сигнализацией (комбинация приборов) |
| 5 | Нет |
| 6 | 20А Электродвигатель привода очистителя лобового стекла, электронасос омывателя лобового стекла, электронасос омывателя заднего стекла |
| 7 | 7,5А Блок системы определения положения переднего пассажира (модели с боковыми подушками безопасности) |
| 8 | Нет |
| 9 | 20А Обогреватель заднего стекла, реле обогревателя боковых зеркал (модели с обогревателем боковых зеркал), реле обогревателя заднего стекла |
| 10 | 7,5А Электронный блок управления кондиционером, выключатель кондиционера (кондиционер с ручным управлением), реле электродвигателя вентилятора отопителя, электропривод зеркал, реле электродвигателя вентилятора системы охлаждения, реле электродвигателя вентилятора конденсатора |
| 15А Разъем “А” для подключения дополнительного оборудования | |
| 11 | 10А Электронный блок управления двигателем, топливный модуль (предохранитель бензонасоса), блок управления иммобилайзером, электронный блок управления SRS (VA), блок управления системы Honda Smart Key (модели с системой Honda Smart Key) |
| 12 | 10А Подсветка главного переключателя управления стеклоподъемниками, блок управления стеклоподъемниками (встроен в главный переключатель управления стеклоподъемниками), электропривод шторки панорамной крыши (модели с панорамной крышей), электродвигатель очистителя заднего стекла |
| Реле стеклоподъемников | |
| 13 | 10А Электронный блок управления SRS (VB) |
| 14 | 15А Главное реле системы впрыска №1, главное реле системы впрыска №2, электронный блок управления двигателем, датчик положения коленчатого вала, клапан системы управления частотой вращения холостого хода, датчик положения распределительного вала, форсунки |
| 15 | 20А Электропривод стеклоподъемника задней левой двери |
| 16 | 20А Электропривод стеклоподъемника задней правой двери |
| 17 | 20А Электропривод стеклоподъемника двери переднего пассажира |
| 18 | 10А Кнопка зажигания (+В) (модели с системой Honda Smart Key) |
| 19 | 20А Электропривод шторки панорамной крыши (модели с панорамной крышей) |
| 20 | Разъем “D” для подключения дополнительного оборудования |
| 21 | 7,5А Обогреватель зеркал (модели с обогревателем зеркал) |
| 22 | Нет |
| 23 | |
| 24 | 15А Катушки зажигания |
| 25 | 7,5А Модулятор давления и блок управления системы ABS |
| 26 | 7,5А Электроматитный клапан блокировки ключа в замке зажигания, цепь управления блокировкой ключа в замке зажигания (встроена в комбинацию приборов), блок управления навигационной системой (модели с навигационной системой), TV-тюнер (модели с навигационной системой), магнитола (модели без навигационной системы), блок управления системы Honda Smart Key (модели с системой Honda Smart Key) |
| Разъем “С” для подключения дополнительного оборудования | |
| 27 | 15А Прикуриватель, Разъем для подключения дополнительного оборудования |
| 28 | 20А Электроприводы замков дверей, электропривод замка задней двери |
| 29 | 20А Электропривод стеклоподъемника двери водителя |
Реле
| 1 | Реле электропривода зеркал |
| 2 | Реле обогревателя заднего стекла |
| 3 | Реле отпирания замков дверей |
| 4 | Реле отпирания замков дверей |
| 5 | Габариты |
| 6 | Реле фар №2 |
| 7 | Реле фар №1 |
| 8 | Реле указателей правого поворота |
| 9 | Реле указателей левого поворота |
| 10 | Главное реле системы впрыска №1 |
| 11 | Главное реле системы впрыска №2 |
| 12 | Стартер |
| 13 | Реле стеклоподъемников |
| 14 | Реле электродвигателя вентилятора отопителя |
| 15 | Реле фонарей заднего хода |
Технические характеристики
· Дата производства:2005-2010
· Страна производства: Япония
· Кузов: универсал
· Марка кузова: GJ
· Количество дверей: 5
· Количество мест: 5
· Длина: 4350 mm
· Ширина: 1695 mm
· Высота: 1530 mm
· Колесная база: 2550 mm
· Дорожный просвет: 160 mm
· Минимальный радиус разворота: 5,1 метра
· Размер шин:185/65R14
· Привод: передний и 4WD
· Переднее шасси: независимое со стойками типа МакФерсон
· Заднее шасси: торсионная балка (у 4WD тип Де-Дион)
· КПП: бесступенчатый вариатор с 7-ю режимами езды
· Передние тормоза: дисковые вентелируемые
· Задние тормоза: барабанные
· Расход топлива: 5-6 литров на 100 км/ч
· Вес: 1160 килограмм
· Объем топливного бака: 42 литра
(габариты указаны в миллиметрах)
Двигатель 1.5 л
· Индекс: L15A
· Объём: 1496 см3
· Мощность: 109 л.с 5800 об/мин
· Крутящий момент: 143 Hm 4800 об/мин
· Расход топлива на 100 км: 5.6 литров
· Количество цилиндров: 4
Схема блока предохранителей с 2020 года
Схема предохранителей на Lada Niva:
- F1 (5 A) Лампы подсветки, Лампы освещения номерного знака, Лампы габаритных огней (левая сторона)
- F2 (7,5 A) Лампа ближнего света (левая фара)
- F3 (10 A) Лампа дальнего света (левая фара)
- F4 (10 A) Левая противотуманная фара
- F5 (30 A) Реле электростеклоподъёмников, Электростеклоподъёмники
- F6 (15 A) Розетка (патрон) электропитания
- F7 (20 A) Реле звукового сигнала, Звуковой сигнал, Плафон освещения багажника
- F8 (25 A) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Элемент обогрева наружных зеркал
- F9 (20 A) Реле очистителя ветрового стекла, Переключатель очистителя ветрового стекла, Электродвигатель очистителя ветрового стекла
- F10 (25 A) Блок управления электроблокировкой дверей
- F11 (5 A) Лампы габаритных огней (правая сторона), Регулятор освещения приборов
- F12 (7,5 A) Лампа ближнего света (правая фара), Моторедукторы корректоров света фар
- F13 (10 A) Лампа дальнего света (правая фара)
- F14 (10 A) Правая противотуманная фара
- F15 (20 A) Блок управления наружными зеркалами, Моторедукторы управления наружными зеркалами, Блок управления обогревом передних сидений
- F16 (10 A) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
- F17 (7,5 A) Плафон индивидуальной подсветки, Контрольная лампа иммобилизатора, Лампы стоп-сигнала, Дополнительный сигнал торможения, Плафон освещения салона
- F18 (25 A) Электровентилятор отопителя, Переключатель электродвигателя отопителя
- F19 (10 A) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Комбинация приборов, Контрольная лампа включения блокировки дифференциала, Реле стартера
- F20 (7,5 A) Задние противотуманные фонари, Иммобилизатор
При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.
При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.
Ключевые слова: монтажный блок лада нива
Предохранитель прикуривателя Toyota harrier | Автомобиль Toyota
Замена предохранителя на прикуриватель тайота Камри
предохранитель 120а toyota.каталожный номер 90982-08271.mp4
Замена предохранителя Тойота Камри 2008 гв / How to replace the fuse TOYOTA CAMRY
How to change Fuses for Toyota RAV4 2013, 2014, 2015, 2016 fuse box
Блок предохранителей в салоне Toyota Probox
Замена лампы подсветки АКПП
https://youtube.com/watch?v=DR9wetP6VUY
Как заменить предохранитель прикуривателя
Снятие и ремонт прикуривателя на Toyota Camry SV-30 (32,33,35)
2004 Lexus RX 330 for sale in TULSA, OK
- Новое prado Toyota размеры
- Toyota porte размер дисков
- Запуск тайоты раф 4
- Тойота Королла жрет бензин
- Тойота ипсум плохо тянет и глохнет
- Toyota land cruiser 200 серебристый
- Toyota hilux surf дизель расход топлива
- Прочитать руководство по эксплуатации Toyota land cruiser prado 120
- Тахометры на тайоту
- Дневные ходовые огни Toyota прадо 120
- Как отключить vsc на Toyota progres
- Toyota ленд крузер прадо 150
- Задние тормозные диски Toyota auris
- Тойота авенсис 2010 горит индикатор srs
- Toyota matrix безопасность
Главная » Выбор » Предохранитель прикуривателя Toyota harrier
Passenger compartment
In the passenger compartment, the main fuse and relay box is located at the bottom of the instrument panel on the driver’s side, behind a protective cover.
Photo example
Diagram
Assignment of fuses
| 1 | 10A Reverse lamp relay, reverse lamps, navigation system control unit (models with navigation system) |
| 2 | Not |
| 3 | 7.5A Power steering control unit, selector lock solenoid valve, instrument cluster, central locking remote control unit, generator, oxygen sensor, evaporative emission system solenoid valve, supply voltage monitoring system unit, automatic headlight beam control system control unit , headlight range control switch (models with manual headlight leveling), electric headlight range control |
| 4 | 10A Turn signal and alarm control circuit (instrument cluster) |
| 5 | Not |
| 6 | 20A Windshield wiper drive motor, windshield washer pump, rear window washer pump |
| 7 | 7.5A Front passenger position detection unit (models with side airbags) |
| 8 | Not |
| 9 | 20A Rear window defroster, side mirror defroster relay (models with side mirror defroster), rear window defroster relay |
| 10 | 7.5A A/C ECM, A/C Switch (Manual A/C), Heater Fan Motor Relay, Power Mirrors, Cooling Fan Motor Relay, Condenser Fan Motor Relay |
| 15A Connector “A” for connecting additional equipment | |
| 11 | 10A Engine ECM, Fuel Module (Fuel Pump Fuse), Immobilizer ECU, SRS ECU (VA), Honda Smart Key System ECU (models with Honda Smart Key System) |
| 12 | 10A Main Power Window Switch Illumination, Power Window Control Module (Built into the Main Power Window Switch), Panoramic Roof Curtain Motor (Panoramic Roof Models), Rear Wiper Motor |
| Power window relay | |
| 13 | 10A Electronic control unit SRS (VB) |
| 14 | 15A Injection system main relay #1, injection system main relay #2, engine control module, crankshaft position sensor, idle speed control valve, camshaft position sensor, injectors |
| 15 | 20A Power window lifter rear left door |
| 16 | 20A Electric power window rear right door |
| 17 | 20A Power window regulator, front passenger door |
| 18 | 10A Ignition button (+B) (models with Honda Smart Key system) |
| 19 | 20A Panoramic sunroof blind motor (panoramic roof models) |
| 20 | Connector “D” for connecting additional equipment |
| 21 | 7.5A Mirror heater (models with mirror heater) |
| 22 | Not |
| 23 | |
| 24 | 15A Ignition coils |
| 25 | 7.5A Pressure modulator and ABS control unit |
| 26 | 7.5A Ignition key lock solenoid valve, ignition key lock control circuit (built into instrument cluster), navigation system control unit (models with navigation system), TV tuner (models with navigation system), radio (models without navigation system), Honda Smart Key system control unit (models with Honda Smart Key system) |
| Connector “C” for connecting additional equipment | |
| 27 | 15A Cigarette lighter, Connector for additional equipment |
| 28 | 20A Electric door locks, rear door lock electric drive |
| 29 | 20A Power window driver’s door |
Relay
| 1 | Power Mirror Relay |
| 2 | Rear defroster relay |
| 3 | Door unlock relay |
| 4 | Door unlock relay |
| 5 | Dimensions |
| 6 | Headlight relay #2 |
| 7 | Headlight relay #1 |
| 8 | Right Turn Signal Relay |
| 9 | Left Turn Signal Relay |
| 10 | Injection system main relay No. 1 |
| 11 | Injection system main relay No. 2 |
| 12 | Starter |
| 13 | Power window relay |
| 14 | Heater fan motor relay |
| 15 | Reverse lamp relay |

внешние ссылки
|
« Предыдущая — хронология дорожных автомобилей Honda , 1980-е – настоящее время |
|||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип | 1980-е | 1990-е годы | 2000-е | 2010-е | 2020-е | ||||||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Кей автомобиль | Жизнь | Жизнь | Жизнь | ||||||||||||||||||||||||||||||||
| Жизнь | Это | ||||||||||||||||||||||||||||||||||
| Life Dunk | Изюминка | ||||||||||||||||||||||||||||||||||
| Acty Street | Улица | ||||||||||||||||||||||||||||||||||
| Вамос | N-VAN | ||||||||||||||||||||||||||||||||||
| Малолитражный | Город / Джаз | Логотип | |||||||||||||||||||||||||||||||||
| Гражданский | Гражданский | Гражданский | Гражданский | Гражданский | Fit / Джаз | ||||||||||||||||||||||||||||||
| Баллада | Баллада | Концерт | Домани | ||||||||||||||||||||||||||||||||
| е | |||||||||||||||||||||||||||||||||||
| Компактный | Домани | Гражданский / Гибрид | Гражданский / Гибрид | Гражданский / Гибрид | Гражданский | ||||||||||||||||||||||||||||||
| Квинт | Квинт Интегра | Интегра | Интегра | Интегра | |||||||||||||||||||||||||||||||
| Аскот | Торнео | ||||||||||||||||||||||||||||||||||
| Рафага | |||||||||||||||||||||||||||||||||||
| Crider / Envix | |||||||||||||||||||||||||||||||||||
| Среднего размера | Accord CL | Accord CU | |||||||||||||||||||||||||||||||||
| Inspire / Accord UC | Ясность FCX | Ясность | |||||||||||||||||||||||||||||||||
| Вдохновение / Согласие CP | |||||||||||||||||||||||||||||||||||
| Полноразмерный | |||||||||||||||||||||||||||||||||||
| Купе | Баллада Спорт CR-X | CR-X | CR-Z | ||||||||||||||||||||||||||||||||
| Аккорд Купе | Аккорд Купе | Аккорд Купе | |||||||||||||||||||||||||||||||||
| Родстер | Бить | S2000 | S660 | ||||||||||||||||||||||||||||||||
| Кабриолет | Городской кабриолет | CR-X del Sol | |||||||||||||||||||||||||||||||||
| Спортивный компактный | |||||||||||||||||||||||||||||||||||
| Спортивная машина | |||||||||||||||||||||||||||||||||||
| NSX | NSX | ||||||||||||||||||||||||||||||||||
| Субкомпактный кроссовер | |||||||||||||||||||||||||||||||||||
| BR-V | |||||||||||||||||||||||||||||||||||
| HR-V | Везель / HR-V | ||||||||||||||||||||||||||||||||||
| XR-V | |||||||||||||||||||||||||||||||||||
| WR-V | |||||||||||||||||||||||||||||||||||
| Компактный кроссовер | |||||||||||||||||||||||||||||||||||
| Элемент | |||||||||||||||||||||||||||||||||||
| CR-V | CR-V | ||||||||||||||||||||||||||||||||||
| Среднеразмерный кроссовер | Crosstour | ||||||||||||||||||||||||||||||||||
| Внедорожник | |||||||||||||||||||||||||||||||||||
| Универсал | Гражданская страна | Ортия | Воздушная волна | ||||||||||||||||||||||||||||||||
| Accord CM | |||||||||||||||||||||||||||||||||||
| Avancier | Avancier | ||||||||||||||||||||||||||||||||||
| Минивэн | Капа | Mobilio Spike | |||||||||||||||||||||||||||||||||
| EV Plus | Mobilio | Mobilio | |||||||||||||||||||||||||||||||||
| Компактвэн | |||||||||||||||||||||||||||||||||||
| S-MX | Edix / FR-V | Нефрит | |||||||||||||||||||||||||||||||||
| Минивэн | |||||||||||||||||||||||||||||||||||
| LaGreat / | |||||||||||||||||||||||||||||||||||
| Подбирать | Ridgeline | ||||||||||||||||||||||||||||||||||
| Микрован | |||||||||||||||||||||||||||||||||||
| Ван | Сити Профи | ||||||||||||||||||||||||||||||||||
| Гражданский фургон | Партнер Ван | Партнер | |||||||||||||||||||||||||||||||||
| 1980-е | 1990-е годы | 2000-е | 2010-е | 2020-е | |||||||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Интерьер
Монитор экономии топлива в Airwave 2006 года
По универсальности интерьера Airwave не отличался от своего меньшего брата Fit. Путем перемещения топливного бака под передний ряд сидений освободилось место сзади для гибкой системы сидений. Как и Fit, Airwave имеет пять различных режимов посадки.
Ультра-сиденье: Топливный бак и компоновка задней подвески также позволяют использовать многорежимную систему сидений, продаваемую Honda как Ultra Seat (Азия) и Magic Seat (Северная Америка, Океания), с четырьмя режимами сидения — и пятым на некоторых рынках:
- Нормально: сиденья были в обычном положении, рассчитаны на пять человек.
- Полезность: одна из секций (или обе) разделенного в соотношении 60:40 заднего сиденья погрузилась в нишу для ног, когда спинка заднего сиденья была опущена вперед. Это давало низкую, идеально ровную поверхность, что существенно увеличивало грузовое пространство.
- Длинное: заднее сиденье сложено, как в универсальном режиме, но переднее пассажирское сиденье сложено назад, оставляя место, в котором можно разместить предметы длиной до 2,7 метра (8,9 фута).
- Высокий: одна или обе части подушки заднего сиденья сложены относительно спинки заднего сиденья, обеспечивая высоту 1,25 метра (4,1 фута).
- Обновить: со снятым подголовником передних сидений можно сложить спинки передних сидений, образуя зону отдыха в стиле гостиной.
Модели
Airwave продавался в двух комплектациях: базовая модель «G» и хорошо оборудованная модель «L». Каждая из линий отделки имела дополнительный панорамный стеклянный люк, закрывающий большую часть крыши. Каждая версия автомобиля была доступна либо в передний привод или же полноприводный автомобиль.
Он также продавался как Партнер Honda (серия GJ3 / GJ4) панельный фургон с 10 марта 2006 г. по август 2010 г. в Японии. По сути, это деконтированная версия Airwave, Партнер использовал другой 1,5-литровый двигатель, L15A. I-DSi (в отличие от двигателя VTEC в Airwave) в паре с пятиступенчатой автоматической коробкой передач, идентичной той, что используется на североамериканском рынке Fit.
Блок предохранителей в багажном отделении
Расположение блока предохранителей
Он расположен за крышкой в левой части заднего отсека.
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей Ford Galaxy и Ford S-Max (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015).
Проверка и замена предохранителей
Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.
Уведомление
- Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
- Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.
Блок предохранителей в салоне
Центральный блок предохранителей расположен под перчаточным ящиком.
Для доступа:
- Сожмите удерживающие зажимы, чтобы освободить крышку.
- Снимите крышку.
- Поверните ручку на 90 градусов и извлеките блок предохранителей из удерживающего кронштейна.
- Опустите крышку блока предохранителей и потяните ее на себя.
- Устанавливать в обратном порядке.
Диаграмма 2010-2015 гг.
Блок предохранителей в багажном отделении
Задний блок предохранителей расположен за крышкой с левой стороны багажного отделения. Освободите защелки и снимите крышку.
Правда, пришлось выкинуть штеккеры для прикуривателя, которые имелись на всех устройствах, которые надо подключать к бортсети.
И заменить их на соответствующие ответные части. Зато один раз отмучился, и всё.
А в багажнике работает. К доктору с такой ерундой -терять время. Хотя ежели это входит в ежедневное обслуживание ,то Снимаем накладку под перчаточным ящиком.
После небольшого лирического отступления см. Первый и последний раз лазил в этот пресловутый блок предохранителей и довольно успешно, почитав мануал при замене лампы в плафоне «для чтения дорожных карт».
Ford S-MAX (2006) [237/348] Плавкие предохранители
Скажите пожалуйста любезный, я вот тоже собираюсь слазить под бордачек на свроем авто ввиду нерабочей розетки салона, где можно найти схему какой предохранитель за что отвечает? Потому как информации о предохранителях Фокуса я в нете за пол-ночи не нашел, или плохо искал, или это Огромная тайна, где стоят предохранители на форд s max пускай помучаются а то забудут что авто все же в России делают.
Plytnik На обратной стороне крышки прикрывающей отсек с предохранителми есть стикер с расположением всех предохранителей и реле. Кто может подсказать маркировку предохранителей для симакса?
Какими аккумуляторами комплектуются Фиеста и Фьюжн на заводе?
Европейское конструкторское бюро американской автомобильной марки, исходя из того, что объемы двигателей у обеих машин небольшие, решило оснастить все конфигурации на всех поколениях обеих моделей аккумулятором одного размера.
Батареи используются наиболее распространенного на рынке аккумуляторов европейского размера – 242x175x175 мм. Мощность моделей этой группы колеблется от 55 до 63 А / ч, пусковой ток – от 490 до 640 А.
Конструкция моторного отсека предполагает обратное расположение электродов на устройствах питания. Крепление осуществляется нижней прижимной пластиной, поэтому подойдут только модели с пластиковым язычком внизу устройства.
Европейская версия
Независимо от того, какой из этих чехлов у вас есть, вам нужно знать, как снять бампер, чтобы ничто и нигде не сломало и не повредило сам бампер. Как снять передний бампер на Форд Фьюжн своими руками – пошаговая инструкция 1.
Для снятия переднего бампера Fusion не требуется подъемник или смотровое отверстие, вам просто нужно иметь чистое место, чтобы припарковать машину и выполнить работу. Чтобы ничего не остывать, расстелите картон или поролон под «нижней точкой» или «краем» старой толстой куртки.
Вытащить ручник или переключить. Поднимите капот, снимите “-” клемму аккумуляторной батареи. Далее необходимо разобрать подкрылки, для этого лучше снять колесо, но если нет особого желания, то снять его не представляется возможным.
Выкрутите винты облицовки крыла звездочкой подходящего диаметра.
Аккумуляторы, подходящие для установки на Ford Fiesta и Fusion
Вот несколько моделей аккумуляторов для рассматриваемых автомобилей, на которые следует обратить внимание:
- Наиболее доступными по стоимости являются две модели от немецких производителей – Varta Blues D59 и Bosch S4 004. Следует понимать, что Varta-Bosch уже давно является единым производителем, поэтому вопрос выбора в данном случае – исключительно предпочтение для названия на клеевых устройствах. Кроме того, обе модели производятся на одном заводе в Румынии и имеют одинаковые характеристики: мощность 60 А / ч, сила тока 540 А.
- Аналогичными характеристиками обладает корейская модель Inci – Aku SUPR A 60 RS (в одном случае низкая) – мощность 60 а / ч, сила тока 540 А. Тот факт, что Inci является поставщиком «стоковых» устройств для многих мировых брендов, говорит о высокой надежности продукция этой марки.
- Отечественная продукция группы представлена высокопроизводительной моделью Maybe 60R (в малом корпусе): мощность 60 а / ч, сила тока 600 А.
- Интересное решение предлагает турецкая марка MUTLU Mega Calcium 60R: емкость аккумулятора 60 а / ч при пусковом токе при холодном запуске 540 А. Добавка кальция на свинцовые пластины аккумулятора со стороны производителя значительно увеличивает срок его службы.
- Лучшим устройством по производительности является продукт корейской компании BOST – модель Premium 63R (56377) мощностью 63 а / ч при силе тока 640 А.
Все перечисленные модели имеют обратную полярность и предназначены для фиксации с помощью нижнего фиксатора или кронштейна.
Предохранители и поворотники
Предохранители – это устройства, предназначенные для защиты электрических систем автомобиля от перегрузки и короткого замыкания. В машине Honda Airwave предохранители расположены в блоке предохранителей, который находится в салоне автомобиля под панелью приборов или в моторном отсеке.
Поворотники – это важная часть системы освещения автомобиля, которая позволяет водителю со стороны и другим участникам дорожного движения видеть, что автомобиль собирается совершить разворот или поворот. Вся электрическая система поворотников работает с использованием электрического потока, который подается через предохранитель.
Предохранитель поворотников
В машине Honda Airwave предохранитель, отвечающий за работу поворотников, находится в блоке предохранителей под панелью приборов в салоне автомобиля. Для определения точного расположения предохранителя и его значений, необходимо обратиться к руководству по эксплуатации автомобиля или к схеме предохранителей, которая часто располагается на крышке блока предохранителей.
Предохранители обозначаются номерами и названиями, обычно напечатанными на самом блоке предохранителей или на его крышке. На схеме предохранителей в руководстве по эксплуатации автомобиля вы можете найти соответствующий номер и название предохранителя, отвечающего за работу поворотников.
Engine compartment
Under the hood, the main fuse and relay box is located on the driver’s side, next to the pillar. It is also closed with a protective cover.
Photo example
Diagram
Designation
| 1 | 80A Battery |
| 2 | 60A Power steering electronic control unit |
| 3 | 50A Ignition switch |
| 4 | 30A Pressure modulator and ABS control unit |
| 5 | 40A Heater fan motor |
| 6 | 40A Fuses #14, #15, #16, #17, #28, #29 (cabin block) |
| 7 | 20A Headlight relay #1, right headlight |
| 8 | 30A Fuses #19, #21 (cabin block) |
| 9 | 10A Position relay, switch illumination, fog lamp relay, instrument cluster illumination, air conditioning and heater control panel illumination, radio illumination (models without navigation system), navigation system control unit (models with navigation system), illumination of navigation system control switch and control switch hands-free system (models with navigation system), dimensions, license plate light, connector “B” for connecting additional equipment (fuse box) |
| 10 | 30A Cooling fan motor |
| 11 | 30A Condenser fan motor |
| Compressor electromagnetic clutch, capacitor (noise filter) | |
| 12 | 15A Diagnostic connector, navigation control unit (models with navigation system), radio (models without navigation system), TV tuner (models with navigation system), instrument cluster, central locking remote control unit, front interior lamp (models without panoramic roof), rear side illumination lamps (panoramic roof models), illumination lamp, rear interior lamp, immobilizer control unit, Honda Smart Key system control unit (models with Honda Smart Key system), touch sensor (external door handle (Models with Honda Smart Key System), Touch Sensor (Outer Passenger Door Handle) (Models with Honda Smart Key System), Touch Sensor (Outer Rear Door Handle) (Models with Honda Smart Key System) |
| 13 | 20A Headlight relay #2, left headlight, on indicator |
| 14 | 10A Turn signal and alarm control circuit (instrument cluster) |
| 15 | 20A Pressure modulator and ABS control unit |
| 16 | 10A Pressure modulator and ABS control unit, brake lights, additional brake light |
| Sound signal | |
| Horn relay | |
| Relay | |
| R1 | Supply voltage control system block |
| R2 | Relay box |
| R3 | Cooling Fan Relay |
| R4 | Horn relay |
| R5 | Condenser Fan Relay |
| R6 | A/C Compressor Magnetic Clutch Relay |
| R7 | Headlight relay |
Found a mistake or have something to add – write in the comments.
Первое поколение, JG, 2005, 2006, 2007, 2008, 2009, 2010 год
В 2001 году выходит, Honda Fit и становиться бестселлером рынка, выпускается в кузове хэтчбек и в кузове седан под названием Fit Aria/City.
Логическим ходом для компании становится выпуск модели в кузове универсал, и в 2005 году появляется Honda Airwave, сконструированная на платформе Хонды Фит.
Машина считается компактным универсалом, но внешне Honda Airwave, выглядит как классический универсал, это подчёркивают массивные бампера и гладкие линии кузова.
Есть модификации с полностью панорамной (стеклянной) крышей, которая оборудована солнцезащитным фильтром. Идея инженеров состояла в том, что такая крыша пропускает свет, соответственно салон кажется просторнее, комплектация с панорамной крышей называется Honda Airwave Airy Cabine.
Размер крыши 1100х770 мм
“Быть, а не казаться”
Салон не просто кажется объёмным из за стеклянной крыши, он действительно просторный и функциональный. Сиденья стоят “особые”, с удобным подлокотником и 5-ю посадочными режимами, называются они Ultra Seats.
С топливным баком, был проделан такой же трюк как и у Хонды Фит , его установили в середине шасси, что позволило сделать удобнее посадку для пассажиров. Багажник, большой, 473 литра, естественно при убранных задних сидений места становится больше и появляется возможность перевозить длинномерные грузы.
Техника
Под капотом Honda Airwave, установлен 1,5 литровый мотор мощностью 109 лошадиных сил и крутящим моментом 143 Hm. Индекс двигателя L15A, это проверенный агрегат, знакомый по Хонде Фит.
С двигателем комплектуется бесступенчатый вариатор с 7-ю режимами, в топовых модификациях, Honda Airwave предлагается с подрулевыми лепестками. С вариатором и 1,5 литровым мотором, автомобиль экономичный, расходует всего 5-6 литров на 100 километров, также динамика на достойном уровне.
Привод у Honda Airwave передний и полный, полный привод оборудован системой DPS (система с двумя насосами), как
только передний колёса начинают пробуксовывать, то к ним подключаются и задние.
Спереди у Honda Airwave, стоит подвеска типа МакФерсон, а сзади неразрезанная балка у переднеприводных версий, а у 4WD, стоит шасси типа Де-Дион.
Комплектации
Базовая модификация Airwave G комплектуется кондиционером, фарами с корректором, электроприводом зеркал, электроприводом стёкол и чип ключом. Безопасность автомобиля уже в базе на достойном уровне, это подушки безопасности, ABS, EBD (функция распределения тормозного усилия), механизмы для установки детских кресел, усилители жёсткости в дверях.
В богатых комплектациях, Хонда комплектуется алюминиевыми литыми колёсными дисками, климат-контролем и подрулевыми лепестками.
Была ещё одна интересная комплектация для коммерческого использования автомобиля, она отличалась чёрными бамперами и недорогими материалами в салоне. Цена модификации не высокая, что позволяет приобретать автомобиль в роли “рабочей лошадки”, комплектация называется Honda Partner (подробно Вы можете прочитать перейдя по ссылки).
Обновление Honda Airwave произошло в 2008 году, была изменена передняя часть автомобиля, в интерьере изменились руль и обивка сидений.
Honda Airwave выпускалась до 2010 года, в место неё стали выпускать Honda Fit Shuttle.
