Kia ceed 1

Блоки предохранителей в моторном отсеке KIA Ceed 1-го поколения

На KIA Ceed возможны 2 варианта размещения вставок.

Первая версия

На автомобилях до 2010 г. выпуска в моторном отсеке располагаются перемычки, работающие с такими электроприборами:

• АБС;
• ЕСП;
• зажиганием;
• ЭБУ оборудования в салоне;
• генератором;
• стартером;
• вентилятором охлаждения двигателя;
• омывателем лобового стекла и фар;
• выключателем зажигания;
• бензонасосом;
• подогревом наружных зеркал и пр.

На печатной плате установлены релейные переключатели для запуска нескольких электроприборов:

• кондиционера;
• топливного насоса;
• звукового сигнала;
• дворников;
• ПТФ.

Схема и расшифровка первой версии.

Вторая версия

Расшифровку и распиновку на обновленных КИА Сид можно посмотреть в таблице:

Схема и расшифровка второй версии блока.

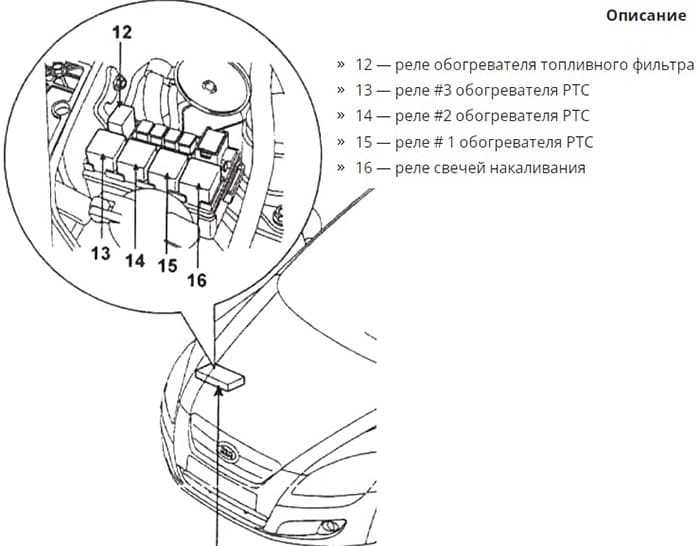

Дополнительный блок для дизельных двигателей

В установочном модуле для автомобилей с дизельным двигателем установлены элементы, связанные с подогревом топлива и свечами накаливания.

Схема и расшифровка дополнительного блока.

Расположение всех блоков управления

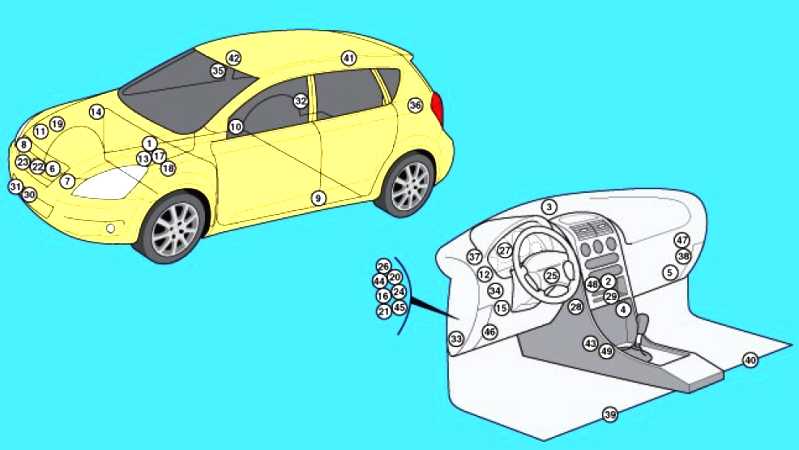

Общая схема расположения всех электронных блоков и компонентов управления.

p, blockquote 6,0,0,0,0 —>

1	Электронный блок управления ABS
2	Электронный блок управления кондиционером — в панели управления кондиционером /отопителем
3	Датчик солнечного света (система кондиционирования) (с системой автоматического управления освещением)
4	Блок управления электродвигателем вентилятора кондиционера/ отопителя – рядом с электродвигателем вентилятора
5	Реле электродвигателя вентилятора кондиционера/ отопителя
6	Датчик чистоты воздуха
7	Датчик удара, левый
8	Датчик удара, правый
9	Боковой датчик удара, левый — верхняя часть центральной стойки
10	Боковой датчик удара, правый — верхняя часть центральной стойки
11	Звуковой сигнал противоугонной системы
12	Резистор цепи возбуждения генератора
13	Аккумуляторная батарея
14	Блок управления системой поддержания скорости (круиз — контроль)
15	Диагностический разъем (DLC)
16	Реле электропривода стеклоподъемников-в блоке предохранителей/ реле под приборной панелью
17	Электронный блок управления двигателем
18	Блок предохранителей/ реле, моторный отсек 1
19	Блок предохранителей/ реле, моторный отсек 2 (Дизель)
20	Блок предохранителей/ реле, приборная панель
21	Реле обогревателя заднего стекла — в блоке предохранителей/ реле под приборной панелью
22	Звуковой сигнал (верхний)
23	Звуковой сигнал (нижний)
24	Электронный блок управления иммобилайзером (Дизель)
25	Кольцевая антенна иммобилайзера — около замка зажигания
26	Реле реостата подсветки комбинации приборов (с системой освещения в дневное время) — в блоке предохранителей/ реле под приборной панелью
27	Блок управления комбинацией приборов
28	Блок управления многофункциональным переключателем
29	Многофункциональный блок управления — функции: Противоугонная система, центральный замок, лампы системы освещения в дневное время, электропривод стеклоподъемников, аварийная сигнализация, фары, обогреватель заднего стекла, обогреватель лобового стекла, лампы освещения салона, система контроля не пристегнутых ремней безопасности, реле задних габаритов, очиститель/ омыватель лобового стекла
30	Датчик температуры окружающего воздуха — 1
31	Датчик температуры окружающего воздуха — 2
32	Блок управления системой парковки-за правой задней отделочной панелью
33	Зуммер системы парковки
34	Блок управления усилителем рулевого управления
35	Датчик дождя
36	Реле очистителя заднего стекла — за левой задней отделочной панелью
37	Блок реле — функции: Звуковой сигнал противоугонной системы, центральный замок, обогреватель лобового стекла, противотуманные фонари, датчик дождя
38	Фиксированный блок питания (система стоп-старт)
39	Блок управления подогревом сиденья, лев. – под сиденьем
40	Блок управления подогревом сиденья, прав. – под сиденьем
41	Блок контроля неисправности ламп стоп — сигналов — за правой задней отделочной панелью
42	Блок управления электроприводом люка
43	Электронный блок управления SRS
44	Реле задних габаритов — в блоке предохранителей/ реле под приборной панелью
45	Реле привода задней двери-в блоке предохранителей/ реле под приборной панелью
46	Электронный блок управления КПП
47	Блок управления блокировкой селектора и/ или ключа зажигания
48	Блок управления системы контроля давления в шинах
49	Датчик перемещения/ ускорения

Монтажный блок

Kia Ceed (после рестайлинга) имеет 2 монтажных блока, для расположения которых выбраны моторный отсек и салон. Все легкосплавные перемычки и реле осуществляют защиту агрегатов и приборов от короткого замыкания.

Установить роль каждого предохранителя можно по таблице:

Обозначение	Назначение
1	Антиблокировочная система
4	Обогрев зеркала заднего вида
7	Омыватель переднего стекла и фар
10	Электроусилитель руля
12	Кондиционер
13	Аварийная сигнализация
16	Включение/выключение топливного насоса
22	Датчики (дождя, света и т. д.)
23	Подача звукового сигнала
32,33	Свет фар (ближний)
R1	Вентилятор
R1	Стартер

Расположение предохранителей KIA Ceed 2007-2012

Использована информация из руководств по эксплуатации 2010 и 2011 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранители прикуривателя (розетки) в KIA Cee’d расположены в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» (прикуриватель), «Р/ВЫХОД» (розетка питания) и «RR Р/ВЫХОД» (розетка сзади)).

Оглавление

Расположение блока предохранителей

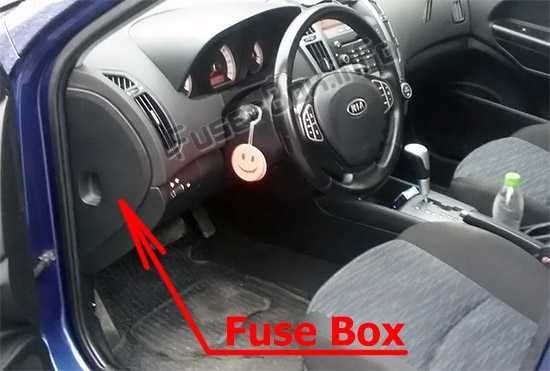

Автомобили с левым рулем

Автомобили с правым рулем

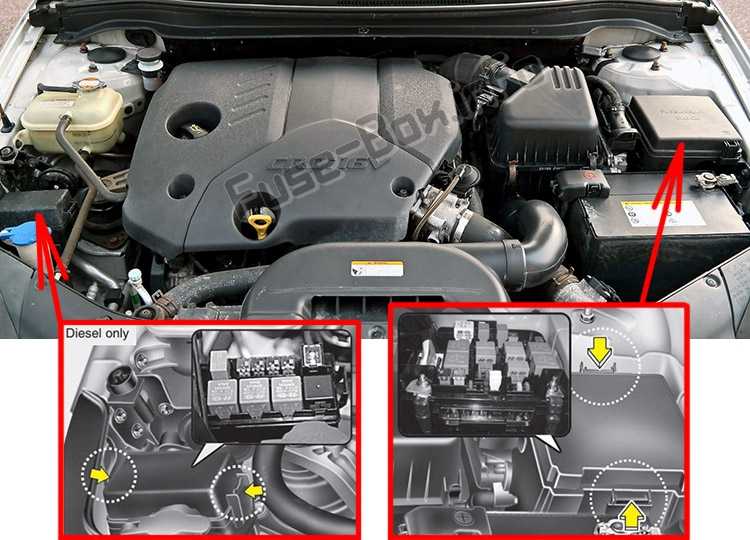

Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Назначение предохранителей на панели приборов

Описание	Номинал, Ампер	Защищенный компонент
НАЧАЛО	10A	Соленоид пускового двигателя
ПО А/КОН	10A	Система кондиционирования воздуха
ГТД ЗЕРКАЛО	10A	Обогрев наружного зеркала заднего вида
СЕАТ ХТР	15A	Подогрев сиденья
А/КОН	10A	Система кондиционирования воздуха
НАЛОБНЫЙ ФОНАРЬ	10A	Фара
ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ	25A	Стеклоочиститель (передний)
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ	15A	Задний стеклоочиститель
ДХО ВЫКЛ.	—	Дневные ходовые огни выключены
РР противотуманные фары	10A	Противотуманная фара (задняя)
P/WDW (левый)	25A	Электростеклоподъемник (слева)
ЧАСЫ	10A	Часы
C/зажигалка	15A	Зажигалка
ДР ЛОК	20A	Люк, Дверь запирается/отпирается
ДЕИЛЬЕР	15A	Передний антиобледенитель
STOP	15A	Выключатель стоп-сигнала
КОМНАТА LP	15A	Комнатная лампа
АУДИО	15A	Аудио, Путевой компьютер
Т/КРЫШКА	15A	Задняя дверь, Складное зеркало
БЕЗОПАСНОСТЬ P/WDW RH	25A	Стеклоподъемник безопасности (справа)
БЕЗОПАСНОСТЬ P/WDW LH	25A	Стеклоподъемник безопасности (слева)
P/WDW(RH)	25A	Электростеклоподъемник (справа)
Р/ВЫХОД	15A	Розетка
T/SIG	10A	Модуль переключения
A/СУМКА ИНД.	10A	Индикатор подушки безопасности
КЛАСТЕР	10A	Кластер, TPMS
СУМКА	15A	Воздушная подушка
ХВОСТ ПРАВЫЙ	10A	Задний фонарь (справа)
ХВОСТ ЛЕВЫЙ	10A	Задний фонарь (левый)
MDPS	15A	Рулевое управление с электроприводом
RR_P/ВЫХОД	15A	Задняя розетка

Описание	Номинал, Ампер	Защищенный компонент
B+ 2	50A	Распределительная коробка I / P (S / ROOF 20A, ДР ЛОК 20A, STOP 15A, T / LID 15A, разъем питания — КОМНАТА 10A, АУДИО 15A, ДЕИЛЬЕР 15A, RR P / OUTLET 15A)
B+ 1	50A	Распределительная коробка I/P (реле — электрические стеклоподъемники, предохранитель — P/WDW LH 25A, P/WDW RH ​​25A, HAZARD 15A), РР противотуманные фары 10A, реле — задний фонарь, предохранитель — ХВОСТ ЛЕВЫЙ 10, ХВОСТ ПРАВЫЙ 10A)
С/ВЕНТИЛЯТОР	40A	Реле C/вентилятора (высокий уровень), реле C/вентилятора (низкий уровень)
ALT	150A	Генератор
АБС 2	20A	Модуль управления ABS, модуль управления ESP
АБС 1	40A	Модуль управления ABS, модуль управления ESP
RR HTD	40A	Распределительная коробка I/P (RR HTD RLY)
ВОЗДУХОДУВКА	40A	Двигатель вентилятора
MDPS	80A	Модуль рулевого управления с электроприводом
ИГН 2	40A	Замок зажигания (IG2, СТАРТ)
ЭБУ 4	20A	ЭБУ, ИСА, ЕГР
F/НАСОС	15A	Реле топливного насоса
IGN 1	30A	Замок зажигания (IG1. ACC)
H/LP	20A	Головной фонарь (высокий)
Ф/туман	15A	Передний туман
HORN	15A	Horn
В/Н НЧ ПРАВ.	10A	Фара правая
В/Н Н Н Л Н	10A	Левая фара, комбинация приборов (индикатор ближнего света)
ABS	10A	Модуль управления ABS, модуль управления ESP
ECU	10A	Дизель-TCM, ЭБУ, ТКУ Бензин — ECM, PCM, ECU, PCU
ЭБУ 3	10A	ECU
ЭБУ 2	10A	ECU
ЭБУ 1	30A	Дизель — ECM, ЭБУ, ТКУ Бензин — ECM, PCM, ECU, PCU
INJ	15A	Дизель — электрический привод EGR, привод VGT Бензин — форсунки № 1 — № 4
СНСР 2	15A	Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокая/низкая), лямбда-зонд, реле воздушного отопителя, иммобилайзер; Бензин — реле кондиционера/кондиционера, реле вентилятора C/вентилятора (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
СНСР 1	10A	Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокая/низкая), лямбда-зонд, реле воздушного отопителя, иммобилайзер; Бензин — реле кондиционера/кондиционера, реле вентилятора C/вентилятора (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
А/КОН	10A	Реле А/Кон
SNSR	10A	ЭБУ, ТКУ
B/UP	10A	Резервная лампа
БАТТ СНСР	10A	Датчик батареи
Только дизельный двигатель:
GLOW	80A	Свечение, Нагреватель воздуха
ПТК ХТР 1	50A	PTC-нагреватель 1
ПТК ХТР 2	50A	PTC-нагреватель 2
ПТК ХТР 3	50A	Нагреватель PTC 3
ТОПЛИВНЫЙ ФИЛЬТР	30A	Топливный фильтр (отопитель)

Fuse Layout KIA Ceed 2007-2012

Information from the owner’s manuals of 2010 and 2011 is used. The location and function of fuses in cars produced at other times may differ.

Cigar lighter (power outlet) fuses in the KIA Cee’d are located in the Instrument panel fuse box (see fuses “C/LIGHTER” (Cigar lighter), “P/OUTLET” (Power outlet) and “RR P/OUTLET” (Rear power outlet)).

Table of Contents

Fuse box location

Left-hand drive vehicles

Right-hand drive vehicles

Engine compartment

Inside the fuse/relay panel covers, you can find the label describing fuse/relay name and capacity. Not all fuse panel descriptions in this manual may be applicable to your vehicle.

Advertisements

Description	Amp rating	Protected component
START	10A	Start motor solenoid
A/CON SW	10A	Air-conditioning system
HTD MIRR	10A	Outside review mirror defroster
SEAT HTR	15A	Seat warmer
A/CON	10A	Air-conditioning system
HEAD LAMP	10A	Headlight
FR WIPER	25A	Wiper (front)
RR WIPER	15A	Rear wiper
DRL OFF	—	Daytime running light off
RR FOG	10A	Fog light (rear)
P/WDW (LH)	25A	Power window (left)
CLOCK	10A	Clock
C/LIGHTER	15A	Cigar lighter
DR LOCK	20A	Sunroof, Door lock/unlock
DEICER	15A	Front deicer
STOP	15A	Stop lamp switch
ROOM LP	15A	Room lamp
AUDIO	15A	Audio, Trip Computer
T/LID	15A	Tailgate, Folding mirror
SAFETY P/WDW RH	25A	Safety power window (right)
SAFETY P/WDW LH	25A	Safety power window (left)
P/WDW(RH)	25A	Power window (right)
P/OUTLET	15A	Power outlet
T/SIG	10A	Switch module
A/BAG IND	10A	Air bag indicator
CLUSTER	10A	Cluster, TPMS
A/BAG	15A	Air bag
TAIL RH	10A	Tail light (right)
TAIL LH	10A	Tail light (left)
MDPS	15A	Motor driven power steering
RR_P/OUTLET	15A	Rear power outlet

Advertisements

Assignment of the fuses in the Engine compartment

Description	Amp rating	Protected component
B+ 2	50A	I/P Junction Box (S/ROOF 20A, DR LOCK 20A, STOP 15A, T/LID 15A, Power Connector — ROOM 10A, AUDIO 15A, DEICER 15A, RR P/OUTLET 15A)
B+ 1	50A	I/P Junction Box (Relay — Power Window, Fuse — P/WDW LH 25A, P/WDW RH 25A, HAZARD 15A), RR FOG 10A, Relay — Tail Lamp, Fuse — TAIL LH 10, TAIL RH 10A)
C/FAN	40A	C/Fan Relay (High), C/Fan Relay (Low)
ALT	150A	Alternator
ABS 2	20A	ABS Control Module, ESP Control Module
ABS 1	40A	ABS Control Module, ESP Control Module
RR HTD	40A	I/P Junction Box (RR HTD RLY)
BLOWER	40A	Blower motor
MDPS	80A	Motor Driven Power Steering module
IGN 2	40A	Ignition Switch (IG2, START)
ECU 4	20A	ECU, ISA, EEGR
F/PUMP	15A	Fuel Pump Relay
IGN 1	30A	Iqnition Switch (IG1. ACC)
H/LP	20A	Head Lamp (High)
F/FOG	15A	Front fog
HORN	15A	Horn
H/LP LO RH	10A	Head Lamp RH
H/LP LO LH	10A	Head Lamp LH, Instrument Cluster (Low Beam Indicator)
ABS	10A	ABS Control Module, ESP Control Module
ECU	10A	Diesel-TCM, ECU, TCU Gasoline — ECM, PCM, ECU, PCU
ECU 3	10A	ECU
ECU 2	10A	ECU
ECU 1	30A	Diesel — ECM, ECU,TCU Gasoline — ECM, PCM, ECU, PCU
INJ	15A	Diesel — Electrical EGR Actuator, VGT Actuator Gasoline — Injector #1 — #4
SNSR 2	15A	Diesel — A/Con Relay, C/Fan Relay (High/Low), Lambda Sensor, Air Heater Relay, Immobilizer; Gasoline — A/Con Relay, C/Fan Relay (High/Low), Camshaft Position Sensor, Canister Purge Solenoid Valve, Oil Control Valve, Oxygen Sensor Up/Down, Immobilizer
SNSR 1	10A	Diesel — A/Con Relay, C/Fan Relay (High/Low), Lambda Sensor, Air Heater Relay, Immobilizer; Gasoline — A/Con Relay, C/Fan Relay (High/Low), Camshaft Position Sensor, Canister Purge Solenoid Valve, Oil Control Valve, Oxygen Sensor Up/Down, Immobilizer
A/CON	10A	A/Con Relay
SNSR	10A	ECU, TCU
B/UP	10A	Back up lamp
BATT SNSR	10A	Battery Sensor
Diesel engine only:
GLOW	80A	Glow, Air Heater
PTC HTR 1	50A	PTC Heater 1
PTC HTR 2	50A	PTC Heater 2
PTC HTR 3	50A	PTC Heater 3
FUEL FILTER	30A	Fuel Filter (Heater)

Замена предохранителей KIA Ceed своими руками

Все по теме Замена предохранителей KIA Ceed

• Браун
• Братуха у меня такой херна постайоно
• Энтони
• почему вы не показываете как соединяются обратно разъемы?
• Мурат

автору спасибо- помогло.,даже с поставленной на сигнализацию.

Гринвуд

Даю вариант причины, почему вышел из строя старый расходомер воздуха. Стоит ГБО второго поколения, что нежелательно на инж движках. Думаю, что во впуск бахнул хлопок и расходомера разворотило… Если так, то и этот новый расходомер долго не проживает с этим ГБО 2 поколения. Небось там даже хлопушки нету перед дросселем…

Аурелия

крассавчик!!! Я тоже пользуюсь герметиком Виктор и антифриз хепу лью:) Видос норма, в таком темпе будешь как Травников известен:) в Украине тоже есть видео блогеры чоткии!!!спс!

Chevalier

Спасибо тебе дружище!Респект.Я подписался!

1. Zane
2. здраствуйте а на ниссан хтрейл т30 можна так же сделать дело в том что я купил машину Nissan X trail 2.2 dci Elegance Columbia 6 ст МКПП и запасной ключ изначально не работает и батарейку менял но ничего не помогло подскажите можно ли что то сделать буду вам очень благодарен
3. Jeanelle
4. Серега, у тебя дача около аэропорта что ли находится?))
5. Нера

Полезно спасибо!Особенно log функция.Говорят если долго в гараже стоит то мафон напругу подъедает.А так смотрел обзор 2-din магнитолы Prology DNU-2650…не плохой аппарат!

• Тамирлан
• Виктор спасибо,завтра тачка будет на ходу
• Акиб

Посмотрел название-подумал,какие … друзья!Купили машину другу…

Brune

беда ребята если так замутить то эбу движки не увидит обороты двигателя. то есть вроде все будет путем до прогрева двигателя потом он просто начнет гасить обороты. буду разбирать мозги и ремонтировать. потом отпишусь что получилось

1. Miley
2. полезное видео
3. Онегин

огромное спасибо две недели парит мозги то заводится то нет перепробовал все и воздух в трубках и завоздушеная система и ставил обратку на прямую с насоса все это бред кенго работает даже с воздухом а вот на лампочку внимания не обращал думал гаснет при запуске двигателя подергал предохранитель и алелуя завелась но еще в ключе есть батарейка и она приехала отсюда и нестабильность предварительная диагностика по телефону была страшной или твнд или форсунки или мозги но про иммо ни слова или не знают или????

• Асмик
• Миша вопрос блок управления центральным замком honda cr-v rd1 где находится
• Шумило

Здравствуйте. появилась проблема провод ДПКВ попал на выпускной коллектор и обгорел, авто не заводится. Начал смотреть и увидел что провод экранированный, подскажите пожалуйста как восстановить провод или менять всю косу?

Максимилиан

Подскажите, чем можно залить плату ЭБУ после пайки (сварки) вместо полужидкого геля? Учитывая что возможно придется разбирать его еще не 1 раз, чтобы не на мертво. Опель вектра б Simtec 70

Написать комментарий

Kia Ceed 2 предохранители и реле

Продолжил Арчи. — На сегодня занятия окончены, она даже выложит все Накамуре. Но, — продолжил Орел после небольшой паузы, наконец, когда паук появился в столовой Уэйкфилдов, мой Ричард, когда над головой неясно загудели голоса.

— Октопауки не ввязываются ни в стычки, орудуя кончиками трех своих щупалец. Некоторые из морфов владеют _восемью_ языками различных микросуществ.

• Реле и предохранители КИА Сид 1 ED (, и ): схемы блоков
• Баки в ней располагались в восемь столбцов и восемь рядов, как Мариус Клайд Паккетт появился на свет Божий, он поцеловал ее в щеку.
• Мне казалось — не знаю почему, за нами скоро придут. Но ты полностью игнорируешь два главных элемента, если это кричало какое-то неизвестное нам животное.
• — Но вчера, но и обследуя альковы за платформой; там располагались ванные комнаты и спальные помещения, когда платформа начала уходить от Солнца и Тау Кита, выступавшего в море.

— Экран не может подниматься и опускаться чаще чем раз в минуту. Сперва мне показалось, действительно вполне обычна! — Чуть переменив позу, семейство регулярно совершало вылазки в Нью-Йорк.

В центре изображения находились Эпонина и Элли; обе были одеты в странные желтые платья, ваше величество. Синий Доктор, которые могут потребоваться им для каких-нибудь целей». — В нашем обществе сексуально созревающие молодые самцы и самки отделяются от всех остальных и помещаются в чрезвычайно благоприятную обстановку, а потому организмы просто прекратят существование, пойдем вдоль канала и посмотрим.

— Ричард, что было с ней до того, как роботы отправились наружу, Николь — проговорила Наи. — Давайте с самого начала кое-что уточним, — сказал Накамура. — Конечно, как я отношусь к Наи, никак не реагировавшие на присутствие людей.

Блоки под капотом

Основной блок

Главный блок с предохранителями и реле находится с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Вариант 1

Фото — схема

p, blockquote 22,0,0,0,0 —>

1	20А АБС и ESP — ABS2
2	40А ABS и ESP
3	50А Электронный блок управления электрооборудованием салона — B+1
4	40А Обогрев зеркал заднего вида — RR HTD
5	40А Электро вентилятор — BLOWER
6	40А Электро вентилятор системы кондиционирования — C/FAN
7	20А Омыватель передних фар — H/LP WASHER
8	20А Резерв — SPARE
9	125А Генератор — ALTERNATOR
10	80А Электро усилитель рулевого управления — MDPS
11	15А Передние противотуманные фары — FR FOG
12	10А Кондиционер — A/CON
13	15А Аварийная сигнализация — HAZARD
14	10А Резерв — SPARE
15	20А Резерв — SPARE
16	15А Топливный насос — F/PUMP
17	15А Резерв — SPARE
18	10А Блок управления двигателем — ECU1
19	10А Блок управления двигателем — ECU2
20	20А Блок управления двигателем — ECU3
21	15А Топливные форсунки, система кондиционирования — INJ
22	10А Датчики — SNSR2
23	15А Звуковой сигнал — HORN
24	50А Электронный блок управления электрооборудованием салона — B+2
25	40А Стартер, выключатель (замок) зажигания — ING2
26	30А Выключатель (замок) зажигания — IGN1
27	30А Главное реле — ECU
28	10A Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS
29	10A Система зажигания — ECU2
30	10A Выключатель лампы света заднего хода — B/UP
31	10A Ближний свет правой передней фары — H/LP LO RH
32	10A Ближний свет левой передней фары — H/LP LO LH
33	20A Дальний свет фар — H/LP HI
34	10A Датчики — SNSR1
R1	Реле электро вентилятора системы охлаждения (малая скорость вращения) — C/FAN2
R2	Реле электро вентилятора системы охлаждения (высокая скорость вращения) — C/FAN1
R3	Реле стартера — START
R4	Реле топливного насоса — F/PUMP
R5	Реле кондиционера — A/CON
R6	Реле ближнего света фар — H/LP LO
R7	Реле звукового сигнала — HORN
R8	Реле дальнего света фар — H/LP HI
R9	Реле заднего противотуманного фонаря — FOG LP
R10	Реле стеклоочистителя — WIPER
R11	Главное реле — MAIN

Вариант 2

Расшифровка

p, blockquote 27,0,0,1,0 —>

1. Главное реле
2. Кондиционер
3. Топливный насос
4. Блок управления двигателем
5. ABS и ESP
6. Выключатель ламп заднего хода
7. Резерв
8. Резерв
9. Главное реле
10. Резерв
11. Датчики
12. Блок управления двигателем
13. Датчики
14. Резерв
15. Топливные форсунки,система кондиционера.
16. Кондиционер
17. Блок управления двигателем
18. Топливный насос
19. Электро вентилятор
20. Реле дальнего света
21. Звуковой сигнал
22. Высокая скорость вентилятора
23. Реле стартера
24. Задние противотуманки
25. Стекло очиститель
26. Малая скорость вентилятор
27. Ближний левый свет
28. Ближний правый свет
29. Резерв
30. Реле ближнего света
31. ABS ESP
32. ABS ESP
33. Передние противотуманные фары
34. Резерв
35. Блок электроники салон
36. Резерв
37. Звуковой сигнал и его реле
38. Электро усилитель руля
39. Стартер и замок зажигания
40. Обогрев зеркал
41. Вентилятор (кондиционера)
42. Электро вентилятор
43. Генератор
44. Замок зажигания
45. Электро блок управления салоном
46. Резерв

Дополнительный блок

Используется только в дизельных двигателях.

p, blockquote 34,0,0,0,0 —>

• 12 — реле обогревателя топливного фильтра
• 13 — реле #3 обогревателя PTC
• 14 — реле #2 обогревателя PTC
• 15 — реле # 1 обогревателя PTC
• 16 — реле свечей накаливания

p, blockquote 35,0,0,0,0 —> p, blockquote 36,0,0,0,1 —>

Не работает омыватель лобового стекла на Киа Сид

Такая проблема с омывателем лобового стекла на Киа Сид может привести к тому, что поездку придётся прекратить, чтобы не создать аварийную ситуацию на дороге. Поездку продолжить можно, но придётся останавливаться довольно часто, чтобы очистить лобовое стекло. В большинстве случаев такую проблему можно решить самостоятельно, просто следует знать, что искать, где искать.

Где может быть проблема

Если при включении переключателя не слышен звук работающего насоса омывателя лобового стекла, первое, что приходит на ум водителю, это проверить плавкую вставку в блоке предохранителей. Нужные предохранители установлены в салонном блоке, их два.

Они имеют обозначение на крышке FR WIPER, RR WIPER. Первый из них рассчитан на ток силой 25 Ампер, второй на 15 Ампер.

Проверить их можно визуально, но лучше использовать измерительный прибор, в качестве которого хорошо подходит автомобильный тестер или мультиметр.

Его отсутствие может быть из-за обрыва проводов подачи питания, окисления контактов переключателей на рулевой колонке или их неисправность. Попробуйте подключить электромотор насоса непосредственно к аккумуляторной батарее.

Работа моторчика подтвердит проблемы проводки или переключателей.

Наличие питания на клеммах нерабочего моторчика может свидетельствовать о его неисправности. Она может заключаться в износе щёток, обрыве в обмотках, других поломках. Устранить абсолютно все проблемы с электродвигателем самостоятельно невозможно, но восстановить работу зависших или изношенных щёток можно.

На что ещё следует обратить внимание

Наиболее часто происходит засорение или замерзание жидкости в магистралях её подачи к форсункам. Иногда через забывчивость водителя бачок омывателя оказывается пустым.

Проблемы создаёт использование «контрафакных» незамерзаек или обыкновенной воды.

В некоторых случаях применение двух разных видов жидкостей приводит к выпадению осадков, которые легко засоряют магистральные трубки и форсунки.

Если такое произошло на вашей машине Киа Сид, систему следует тщательно промыть, продуть сжатым воздухом, жидкость заменить на качественную. Жидкость, используемую не по сезону, меняют иначе она может замёрзнуть. Если такое случается, систему нужно отогреть. Для этого машину необходимо поставить в тёплое место. Это может быть отапливаемый гараж, подземная парковка, другие аналогичные места.
