Предохранители мазда cx-5 (ke), 2011

Подходящие модели АКБ

Для японского компактного кроссовера производства компании Мазда можно подобрать как достаточно бюджетную батарею, так и аккумулятор премиального класса стоимостью более 10–15 тысяч рублей.

Аккумуляторы для бензиновых двигателей

Владельцам бензиновых версий Mazda CX-5 стоит присмотреться к следующим АКБ, представленным по мере возрастания стоимости:

Gentry 60R;
Тюмень Asia 60R;
Thomas Asia 60R;
Varta Blue D47;
Bosch S4 024;
Bost 70R;
TAB Polar S 65R;
Moratti Asia 65R;
Solite 65R;
Exide Premium EA654;
FB Super Nova 55D23L;
Exide Start Stop EFB EL604;
FB 7000;
Solite EFB Q85;
Deka 65R;
Alphaline AGM D23L;
Deka Intimidator AGM 60R;
Optima Yellowtop R3.7.

Диапазон цен представленных аккумуляторных батарей составляет от 4,5 до 18 тысяч рублей.

Аккумуляторы для дизельных двигателей

Ассортимент для дизельных версий популярного японского кроссовера Mazda CX-5 несколько иной. Здесь предпочтительными вариантами АКБ являются следующие модели батарей:

AkTex Classic Asia 70R;
Varta Blue E23;
Bosch S4 026;
Exide Excell EB704;
Solite 85R;
Cene 80R;
Exide Premium EA754;
FB Super Nova 80D26L;
Alphaline E-Nex DC24MF;
Bost EFB S95;
Solite EFB S95;
FB 9000;
Alphaline AGM D26L;
Deka Intimidator AGM 75R;
Optima RedTop R4.2.

Отличные аккумуляторы на любой бюджет. Но тут цены стартуют от 5,5 тысячи рублей, а самый дорогой из представленных вариантов обойдётся примерно в 17 тысяч рублей.

Что из всего этого разнообразия выбрать, каждый автовладелец будет решать самостоятельно.

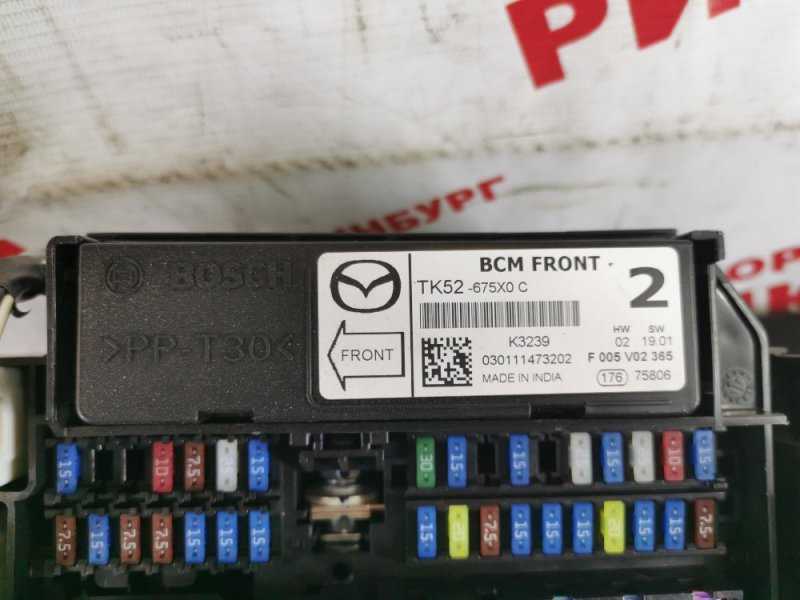

Блок в салоне

Находится под защитной крышкой на левой стойке около ноги водителя.

Фото — пример

Замена лампы дальнего света СХ-5

Лама дальнего света находится вблизи внутреннего угла корпуса фары. Для замены нужно отсоединить разъем, повернуть лампу против часовой стрелки и извлечь из фары. Установить новую лампу в обратном порядке.

Лампа указателя поворота находится возле наружного угла корпуса фары. Чтобы поменять лампу, следует повернуть основание лампы против часовой стрелки и извлечь патрон из фары. Затем просто вытащить старую лампу из патрона и установить туда новую. Вставить патрон в фару и зафиксировать поворотом по часовой стрелке.

Представленный отчет с фотографиями расскажет о том, как сменить лампы в фарах спереди Мазда CX-5 2013 года. Конкретно, смена лампочки освещения вблизи, смена лампочки света вдали и смена лампочки поворотного сигнала.

Способ сменяя передних ламп Мазда СХ-5

Сменить лампы самостоятельно довольно легко, вам не потребуются никакие предметы для работ как с водительского бока, так и с пассажирского.

Смена лампочки близкого освещения СХ-5

Лампочка близкого расположена близ середины корпуса фары. Внизу капота с другого бока сжимаем фиксирующий элемент разъемчика питания и отсоединяем разъемчик. После поворачиваем низ лампочки влево на 25% и вытаскиваем лампочку из фонаря.

Промокоды со скидками на светильники

Стеклышко новенько лампы галогена не пачкать пальцами, это может привести к быстрому перегоранию.

Очищаем следы пальчиков салфеточкой либо спиртовым раствором.

Новенькую лампочку вставляем в гнездышко фары и поворачиваем влево, зафиксировать. После соединяем разъемчик питания.

Лампа дальнего освещения расположена близ угла корпуса внутри фонаря. Для смены отсоединяем разъемчик, поворачиваем лампочку влево и извлекаем лампочку. Устанавливаем новенькую в обратной последовательности.

Лампочка поворотного указателя расположена близ угла снаружи корпуса фонаря. Для сменяя лампочки нужно развернуть низ лампочки влево и достать патрон из фонаря. После легко вытаскиваем старенькую лампочку из патрона и устанавливаем новенькую. Вставляем патрон в фонарь и фиксируем поворачиваем влево.

Пять плюсов и минусов Mazda CX-5 — Российская газета
Mazda CX-5 второго поколения продается в нашей стране с 2017 года, кроссовер пользуется у нас стабильно высоким спросом. «РГ» постаралась выяснить главные плюсы и минусы бестселлера российского модельного ряда японской марки.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Реальные недостатки Мазда CX-5: Ничего критичного В ходе последней модернизации инженеры перекалибровали подвеску с прицелом на большую плавность хода, однако драйверский настрой, который дарило удачное шасси дореформенного CX-5, никуда не делся. Спрашивайте, я на связи!

Замена предохранителей

Электрическое оборудование вашего автомобиля защищено плавкими предохранителями. При отказе работы какого-либо прибора освещения, дополнительного оборудования или кнопок управления проверьте исправность предохранителя соответствующей электрической цепи. Если предохранитель перегорел, внутренний проводник предохранителя будет расплавлен.

Если после замены новый аналогичный предохранитель снова перегорает, то не следует включать соответствующее электрическое оборудование автомобиля. Незамедлительно обратитесь на сервисную станцию официального дилера Mazda для поиска и устранения неисправности.

Замена электрических предохранителей

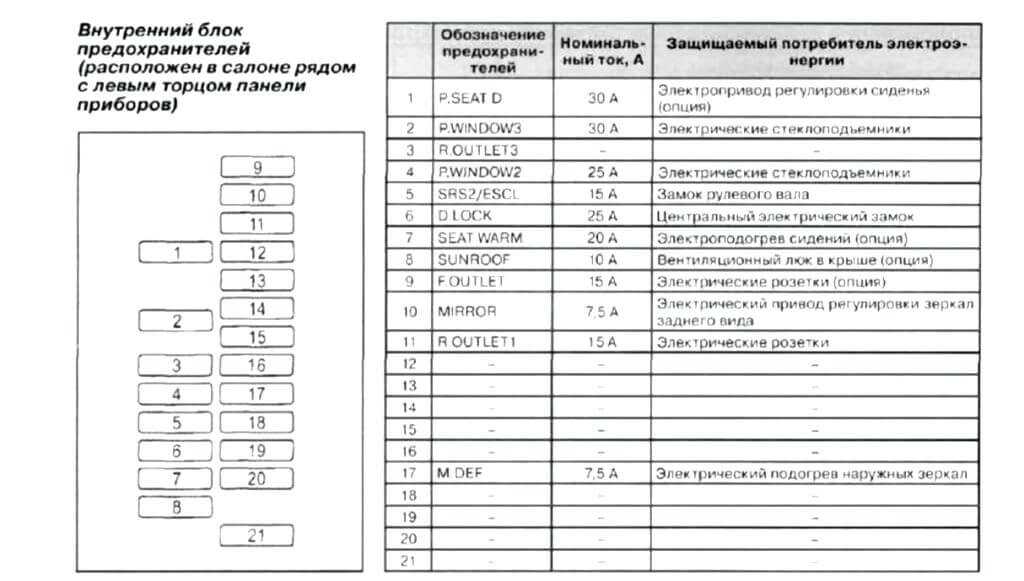

Замена электрических предохранителей во внутреннем блоке (расположен снизу слева)

При отказе электрического оборудования, прежде всего, проверьте исправность электрических предохранителей во внутреннем блоке, который расположен снизу слева около проема водительской двери.

1. Установите выключатель запуска двигателя в состояние «OFF» («Выключено») и выключите все бортовые потребители электроэнергии.

2. Откройте крышку блока предохранителей.

3. Выньте предохранитель из гнезда с помощью специальных щипцов, которые расположены в блоке предохранителей в моторном отсеке.

4. Проверьте состояние предохранителя. Если предохранитель перегорел, замените его новым.

*Исправный предохранитель

Перегоревший предохранитель*

5. Вставьте в гнездо новый предохранитель, рассчитанный точно на такую же величину номинального электрического тока. Убедитесь в том, что предохранитель надежно зафиксирован в гнезде панели. Если он не фиксируется в гнезде, обратитесь за помощью к специалисту на сервисную станцию официального дилера Mazda.

Если запасной предохранитель требуемого номинала отсутствует, то в качестве временной меры можно взять рассчитанный на такое же значение номинального тока предохранитель, защищающий электрический прибор, который существенно не влияет на функционирование автомобиля, например предохранитель из гнезда «AUDIO» («Аудиосистема») или «OUTLET» («Электрическая розетка»).

Внимание:

При замене перегоревших предохранителей всегда используйте только оригинальные предохранители Mazda такого же номинала или их аналоги. Впротивном случае вы можете вывести из строя систему электрического оборудования автомобиля.

Шум в салоне Мазда CX-5

На этом детские болезни Mazda CX 5 не заканчиваются. Основной проблемой первого поколения модели стала слабая шумоизоляция. Водителями отмечался повышенный шум в салоне от дороги, колес, работы трансмиссии. На высокой скорости возникала необходимость повышать голос, чтобы слышать друг друга.

Некоторые владельцы столкнулись дребезжанием в районе лобового и боковых стекол. Для лобового стекла была допущена ошибка при затягивании болтов крепления рамки. При обращении в сервис, болты протягивали. А производитель ввёл более строгий контроль на производстве при выполнении данной операции.

Боковые стекла дребезжали в открытом положении из-за слабого уплотнительного элемента. На второй год выпуска кроссовера форму уплотнителя переработали и неисправность исчезла.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

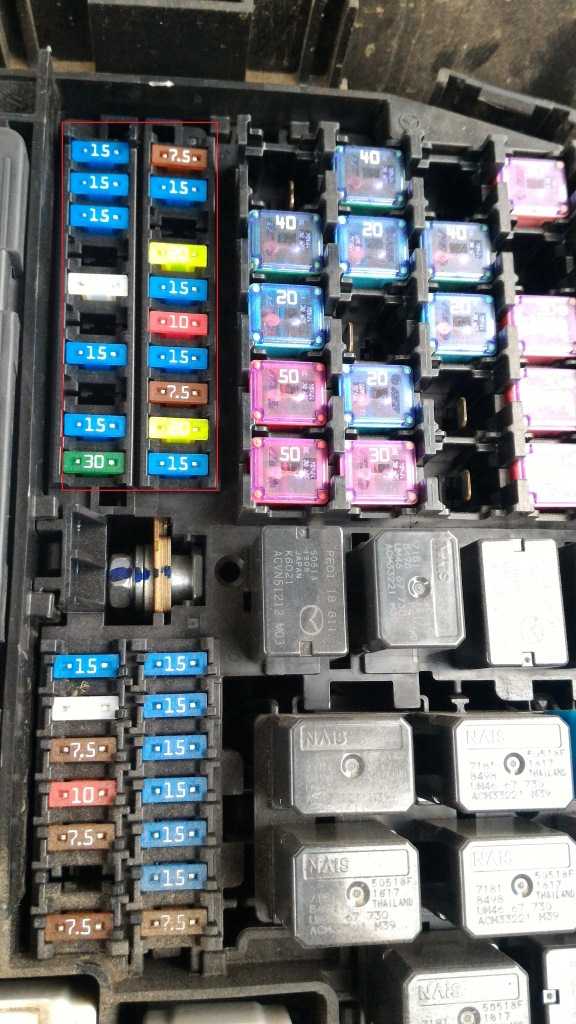

Блок под капотом

Он устанавливается в левой части моторного отсека, рядом с аккумулятором.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,1,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Пример схемы с крышки блока

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Предохранители

Схема предохранителей

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,1,0 —>

Назначение предохранителей

Схема реле

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Обозначение реле

p, blockquote 23,0,0,0,0 —>

TNS RELAY (TAIL)	РЕЛЕ TNS (ГАБАРИТОВ)
A/C RELAY	РЕЛЕ КОНДИЦИОНЕРА
FUELINJECTOR RELAY	РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА
ELECTRIC AT OR OIL PUMP RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ
HEADLIGHT HI RELAY	РЕЛЕ ПЕРЕДНИХ ФАР
STARTER RELAY	РЕЛЕ СТАРТЕРА
BLOWER RELAY	РЕЛЕ ВЕНТИЛЯТОРА
ELECTRIC VARIABLE VALVE TIMING RELAY	РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА
REAR WINDOW DEFROSTER RELAY	РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН
FUEL PUMP RELAY	РЕЛЕ ТОПЛИВНОГО НАСОСА
OUTLET RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК
HEADLIGHT LO RELAY	РЕЛЕ ФАРЫ (БЛИЖНИЙ)
IG1 RELAY	РЕЛЕ ЗАЖИГАНИЯ
FRONT FOG LIGHT RELAY	РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР
COOLING FAN RELAY NO.2	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2
MAIN RELAY	ГЛАВНОЕ РЕЛЕ
COOLING FAN RELAY NO. 3	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3
DRL RELAY	РЕЛЕ ДХО
HORN RELAY	РЕЛЕ СИГНАЛА
COOLING FAN ACC RELAY	РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

Давно собирался задать вопрос и все не доходили руки. Ситуация следующая — воткнул в прикуриватель (в салоне) насос и он его спалил. Думал сгорел предохранитель, а при прохождении ТО сказали, что дело не в предохранителе, а сгорела плата. Случай по словам ОД не страховой и покупать плату надо самому. В наличие тогда их не оказалась, а система заказа не работала, в итоге забил. Хочу понять — действительно ли случай не страховой? Ведь предохранитель должен был ее сберечь и обошлось бы все его заменой, а теперь я должен покупать плату.

Буду благодарен за высказанные мнения.

Откуда: Москва
Клуб RMC: Cx-5.ru
Машина: MAZDA CX-5 TOURING 2WD
Имя: Илья

, Главный аргумент будет у ОД это прикуриватель и ничего туда кроме прикуривателя сувать нельзя, для другого есть розетка.

Был как-то судебный случай, сгорела машина от прикуривателя, суд встал на сторону ОД и производителя.

Mazda CX-5 2.0 AT 2WD Arctic White + биксенон

Откуда: Одинцово
Клуб RMC: Cx-5.ru
Машина: MAZDA CX-5 2.5
Имя: Андрей

Так Вы сами то предохранитель проверяли?

Только не просто визуально, желательно прозвонить, иногда бывает невидимое повреждение.

Откуда: Питер
Клуб RMC: Cx-5.ru
Машина: MAZDA CX-5 2.0 ACTIVE 2WD
Имя: Юрий

Откуда: ЯНАО
Клуб RMC: Cx-5.ru
Машина: MAZDA CX-5 2.5 SUPREME 4WD
Имя: Андрей

Да это по японски электрическая розетка а по русски «прикуриватель» , у двух поочередно (задний вчера салонный сегодня) сгорели предохранители от авто насоса который на 15 ампер. Предохранители тоже на 15 ампер. Причем пользовался насосом на заднем несколько дней и на переднем (колесо пропускало а в шиномонтажку некогда ехать). Ну вообщем прочитал мануал купил предохранители. Проверил салонный сгоревший оказался визуально видно, под капотом который целый на вид был, заменил его тем предохранителем который запасной на крышке находится, и что вышло не работает передняя розетка, заменил на чешские «тесла» заработало. Менял на 20 ампер чтоб насос держали, а перед ТО поставлю на 15 ампер. Тоже думал, раз поменял предохранитель на новый и не работала розетка, что то сгорело.

Откуда: Москва
Клуб RMC: Cx-5.ru
Машина: MAZDA CX-5 TOURING 2WD
Имя: Илья

В машине есть 1 прикуриватель и 2 розетки (в подлокотнике и в багажнике) и на них написано 120W

FGIPO, 120W это 10 ампер, зачем сувать туда устройства 15 амперные (180W).

Предохранители Мазда СХ 5 защищают электрические цепи автомобиля от короткого замыкания. Предохранитель имеет плавкую вставку, которая перегорает и размыкает цепь, сохраняя элементы электрооборудования. При отказе кнопки, лампы или дополнительного оборудования необходимо проверить и заменить соответствующий предохранитель

Для этого важно знать расположение каждого

Замена аккумулятора

Потребность поменять устаревший аккумулятор на Mazda CX-5 возникает при снижении максимального уровня мощности ниже 25%. Установить емкость можно при помощи нагрузочной вилки либо другим способом. Аккумуляторная батарея, потерявшая более трех четвертей заряда восстановлению не подлежит. Конструкция автомобиля упрощена, поэтому можно осуществить установку даже при отсутствии опыта.

Ход замены аккумулятора включает:

Предварительно требуется отключить от отрицательного контакта старой батареи датчик электрического тока для отключения питания бортового компьютера.
Отсоединить все клеммы.
Затем, требуется снять планку для фиксации.

Затем, требуется подождать около 5-10 минут, пока память импульсно-кодовой модуляции не будет очищена. Затем установите новый аккумулятор в порядке, обратном снятию старого.

На что часто жалуются владельцы новых Mazda CX-5 после 2-3 лет эксплуатации

Друзья, в нашем сегодняшнем материале — Mazda CX-5 , один из самых популярных кроссоверов на нашем рынке, по праву считающийся также одним из самых надежных и самых ликвидных автомобилей (по крайней мере при 3-5летнем сроке эксплуатации). Казалось бы, недостатков не должно быть, так как производится СХ-5 в основном из японских комплектующих (на заводе Mazda Sollers во Владивостоке).

Тогда почему не №1 по продажам (в 2018м и 2019м было продано почти что одинаковое количество автомобилей, примерно по 25.5 тысяч в год)? Возможно, дело в дизайне, который не всем нравится, или в цене. Но мы остановимся на самой практичной части этого вопроса — объективные недостатки эксплуатации по отзывам владельцев. То, что в материале будут отражены недостатки — не означает, что достоинства отсутствуют — это не так, по мнению абсолютного большинства и владельцев, и журналистов, и блогеров — достоинства перевешивают недостатки.

Однако, недостатки, даже небольшие, могут быть критичными и могут сильно портить настроение в повседневной эксплуатации

Например, для кого-то крайне важно, чтобы оба локтя можно было удобно устроить на подлокотнике и ручке двери — чтобы руки не затекали в дальней поездке. Для многих очень важен обдув задних пассажиров и обогрев их сидений (у многих кроссоверов такой опции нет в принципе)

И так далее.

Текущее поколение Мазды СХ-5, которое и сейчас можно купить новым в автосалоне, продается с 2016 года, поэтому статистики вполне достаточно, и можно делать выводы.

Красивый и эффектный салон со светлой отделкой выбирает не так много покупателей, хотя по отзывам владельцев — он не требует слишком много внимания по уходу и даже спустя 2 года не теряет вид, потертости появляются редко. Но есть один нюанс — в промо роликах и рекламных проспектах светлый салон почти всегда показан спереди. А если посмотреть сзади — то очень странно смотрятся темные спинки передних сидений.

Понятно, что это сделано для практичности, но просто имейте ввиду — некоторым это не нравится и становится неожиданностью. Кстати, передние сиденья после рестайлинга сделали короче и теперь посадка за рулем не совсем удобна для рослых пассажиров.

Вместе с тем, большинство покупателей выбирает темный салон, а это уже совсем другая картинка — он однотонный и скучный. Хотя и качественно собранный, лучше чем дорестайл. Учтите этот факт, так как на тест драйвах обычно предоставляют дорогие комплектации. Также в младших версиях, к примеру, трип компьютер выглядит совершенно неинформативно, перегружен цифрами, нечитабельно.

Обратите внимания на передний подлокотник . Во-первых, он не выдвигается, то есть положить на него локоть удобно не получится, если не отодвигать сидение далеко назад. Во-вторых, у многих он скрипит с наступлением первых холодов.

Еще одна досадная мелочь, особенность — сброс настроек при выключении двигателя. Из-за этого, к примеру, включать auto-hold, выключать start-stop вам придется каждый раз после старта двигателя.

Еще один досадный недостаток — работа системы вентиляции применительно к лобовому стеклу. А точнее — расположение дефлектора обдува лобового стекла. Во время летних дождей с запотеванием справляется кондиционер, путем осушения воздуха при рециркуляции — при нажатии кнопки «Выключатель обдува ветрового стекла». Но в холодное время года кондиционер уже не включается, печка повышает температуру, и происходит запотевание, так как осушения недостаточно. Углы лобового стекла с большим трудом и очень долго освобождаются от запотевания, а переключения на рециркуляцию вообще не происходит.

Были замечены и совсем курьезные случаи — при срабатывании системы старт-стоп идёт пар из дефлекторов:

Причем на сервисе ОД неисправностью это не посчитали.

И последнее, о чем расскажем, все владельцы наверняка в курсе — механизмы складывания боковых зеркал. На СХ-5 это расходник, менять придется регулярно. Вначале начинает гудеть, потом отказывается работать. Первые 1-2 раза успеете заменить по гарантии, потом придется за свой счет.

https://youtube.com/watch?v=9cFFJgFpc4Y

Engine compartment fuse box

It is installed on the left side of the engine compartment, next to the battery.


Legend

Fuse box

Diagram

Assignment

1	30А ADD FAN GE – Engine cooling fan
2	30A IG2 – Protection of various electrical circuits
3	30A INJECTOR – Engine management system
4	40А FAN DE – Engine cooling fan
5	30А P.WINDOW1 – Power windows
6	Reserve
7	40А ADD FAN DE – Engine cooling fan
8	20А EVVT – Engine management system
8	40А DEFOG – Electric heated rear window
10	40A DCDC DE – Protection of various electrical purposes
11	30А FAN GE – Engine cooling fan
12	Reserve
13	Reserve
14	Reserve
15	40А ENG.MAIN – Engine management system
16	50A ABS / DSC M – Anti lock braking system (ABS), anti-skid system (DSC)
17	50A CABIN + B – Protection of various electrical circuits
18	20А WIPER – Cleaner and washer of a windshield
19	40A HEATER – Heater / Air Conditioner
20	30A DCDC REG – Protection of various electrical circuits
21	7,5А ENGINE IG1 – Engine management system
22	15A C / U IG1 – Protection of various electrical circuits
23	H / L LOW L HID L – Headlamp (left), low beam headlamp (left)
24	15А H / L LOW R – Low beam headlamp (right)
25	15A ENGINE 3 – Engine management system
26	15A ENGINE 2 – Engine management system
27	15A ENGINE 1 – Engine management system
28	15A AT – Transmission control system, ignition lock
29	20А H / CLEAN – Headlight washer
30	7,5А А / С – Air conditioner
31	15A – AT PUMP Transmission control system
32	10A STOP – Brake lights, rear fog lamp
33	15А R.WIPER – Rear window cleaner
34	20А H / L HI – High beam headlamps
35	15А HID R – Headlight (right)
36	15A FOG – Front fog lights
37	7,5А ENG. + B – Engine management system
38	7,5A AUDIO2 – Audio system
39	5А GLOW SIG – Engine management system
40	7,5A METER2 – Instrument cluster
41	10A METER1 – Instrument cluster
42	7,5А SRS1 – Airbags
43	25A BOSE – Cars equipped with Bose audio system
44	15A AUDIO 1 – Audio system
45	30A ABS / DSC S – Anti lock braking system (ABS), anti-skid system (DSC)
46	15A FUEL PUMP – Fuel system
47	25А FUEL WARM – Fuel heating
48	TAIL – Dimensions
49	Reserve
50	50А HAZARD – Hazard lights, direction indicators, front and rear parking lights, license plate lights
51	Reserve
52	15А R.OUTLET2 – Electrical sockets
53	15А HORN – Sound signal
54	15A ROOM – Interior lighting plafond

Relay

Relay circuit

Designation

TNS RELAY (TAIL)	TNS RELAY (SIZE)
A/C RELAY	AIR CONDITIONING RELAY
FUELINJECTOR RELAY	FUEL INJECTOR RELAY
ELECTRIC AT OR OIL PUMP RELAY	ELECTRIC TRANSMISSION RELAY OR TRANSMISSION OIL PUMP RELAY
HEADLIGHT HI RELAY	HEADLAMP RELAY
STARTER RELAY	STARTER RELAY
BLOWER RELAY	FAN RELAY
ELECTRIC VARIABLE VALVE TIMING RELAY	ELECTRIC VALVE CHARGE RELAY
REAR WINDOW DEFROSTER RELAY	REAR WINDOWS DEFROST RELAY
FUEL PUMP RELAY	FUEL PUMP RELAY
OUTLET RELAY	ELECTRIC SOCKET RELAYS
HEADLIGHT LO RELAY	HEADLAMP RELAY (LOW)
IG1 RELAY	IGNITION RELAY
FRONT FOG LIGHT RELAY	FRONT ANTI-FOG LAMP RELAYS
COOLING FAN RELAY NO.2	COOLING FAN RELAY # 2
MAIN RELAY	MAIN RELAY
COOLING FAN RELAY NO. 3	COOLING FAN RELAY # 3
DRL RELAY	DRL RELAY
HORN RELAY	SIGNAL RELAY
COOLING FAN ACC RELAY	COOLING FAN RELAY

That’s all. And if you still have questions or know what you can do better or fix it – write in the comments.

Замена задних ламп Мазда СХ-5

Замена ламп в фонаре Мазда СХ-5 делается достаточно просто, можно обойтись без снятия фонаря. Доступ к лампочками находится из багажного отделения, при этом дверца багажника делит заднюю фару на две части.

Как поменять лампы в задней фаре Мазда СХ-5

В основном блоке фары находятся лампы стопа, поворота и габаритов. Чтобы к ним добраться, следует открыть багажник и снять панель в углу с помощью отвертки.

В дополнительном блоке фары на дверце багажника находятся лампы парковочных огней и заднего хода. Они скрыты за панелью на дверце.

Замена лампы заднего поворотника

Лампа поворотника находится рядом с лампой стопа, ближе к центру блока фары. Прежде чем извлечь лампу из фонаря, надо повернуть ее патрон на четверть оборота против часовой. Затем отсоединить старую и подсоединить новую лампу (маркировка 7440А или 7440NA), установить обратно, поверну лампу уже по часовой стрелке.

Замена лампы заднего габарита

Лампа габарита расположена рядом с лампой поворотника, ближе к внешнему краю блока фары. Меняется также как и предыдущие, маркировка лампы — 2825.

Замена лампы парковочного огня

Лампа парковки установлена в дополнительный блок фары на дверце багажника; лампа имеет маленький черный патрон. Чтобы извлечь лампу, следует повернуть ее на 1/4 оборота против часовой. Затем отсоединить старую и подсоединить новую лампу, установить в обратном порядке, повернув на 1/4 по часовой. Маркировка лампы — 2825 (W5W).

Замена лампы заднего хода

Расположена рядом с лампой парковки; лампа заднего хода имеет крупный белый (светло-серый) патрон. Меняется по тому же принципу. Маркировка лампы заднего хода СХ-5 — W16W.

После замены ламп, панели устанавливаются обратно. Данный фотоотчет наглядно демонстрирует как происходит замена задних ламп на Мазде СХ-5 2013 года.

Задняя фара (фонарь) Mazda CX-5 2013 года. Показанная здесь замена ламп может быть полезной также владельцам Mazda 2, Mazda 3, Mazda 5, Mazda 6, CX-7, CX-9, и MX-5 Miata.

Чтобы поменять лампы, надо открыть дверцу багажника.

В углу багажного отсека есть панелька, закрывающая доступ к лампам.

Открыть панель можно отверткой.

Лампы: стопа, поворота, габарита.

Повернуть лампу стопа за патрон на 1/4 оборота против часовой стрелки.

Извлечь лампу из фары.

Отсоединить старую лампу и подсоединить новую.

Установить лампу в фару.

Повернуть на 1/4 по часовой.

Меняется по тому же методу.

Лампа габаритов находится с внешнего края блока фары.

Замена лампы габаритов происходит также, как и предыдущих.

Установив лампу в фару, не забыть повернуть ее по часовой на четверть оборота.

Установить панель на место.

Замена ламп в основном блоке фары СХ-5 завершена.

Дополнительный блок фары включает в себя лампы парковочного огня и заднего хода.

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

Подкапотный отсек

Открываем крышку капота и фиксируем ее.
Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
Далее находим рычажок находящийся сзади.
Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
Находим в ней интересующий нас элемент омыватель фар или другой.
Извлекаем его.
Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
Далее извлекаем держатель (из пластмассы).
Снимаем саму накладку.
Теперь нужно отжать держатели, которым закреплена крышка отсека.
Снимаем крышку.
Находим два фиксатора при помощи, которых закреплен блок.
Опускаем его вниз.
Далее все делаем, как и в подкапотном блоке.

Мазда СХ-5: Ищем где прячутся предохранители

Для этого важно знать расположение каждого

Где находятся предохранители СХ 5

Расположение и точное назначение предохранителей указано в Руководстве по эксплуатации Mazda CX 5. В кроссовере Mazda CX 5 предохранители расположены в двух блоках: в салоне и под капотом. Причем, если не работает прикуриватель, предохранитель может быть в разных местах.

Схема предохранителей Mazda CX 5

Схема предохранителей размещена в Руководстве по эксплуатации Мазда СХ 5, а также на обратной стороне крышки, закрывающей блок предохранителей Мазда СХ 5.

Схема может различаться для различных модификаций и поколений.

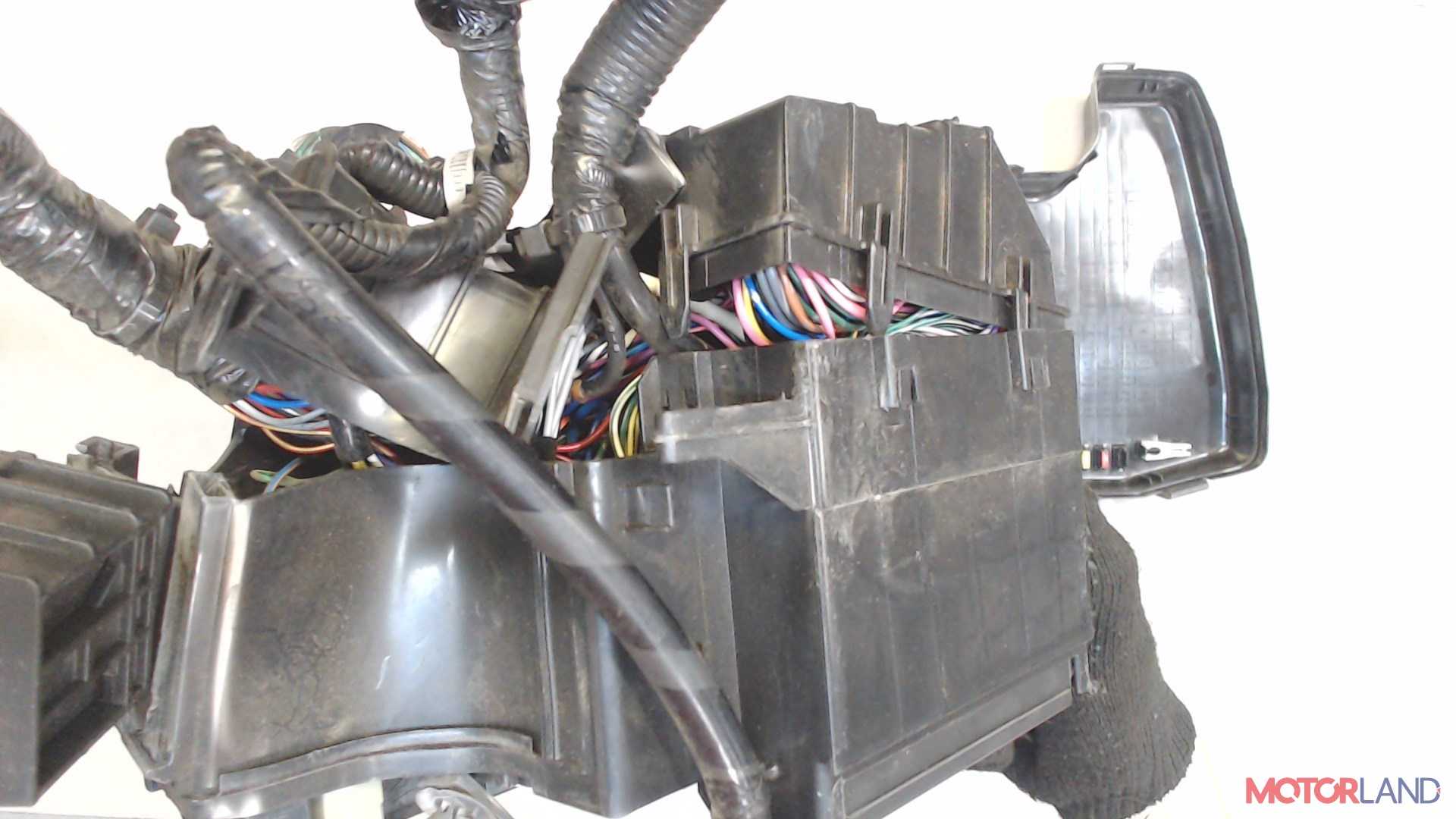

Блок предохранителей в моторном отсеке

Если не работают передние фары или другое электрооборудование, проверьте предохранители в подкапотном блоке. Для этого выполните следующие операции:

Установите выключатель двигателя в состояние OFF (Выключено).
Выключите все бортовые потребители электроэнергии.
Снимите крышку блока предохранителей.

Проверьте соответствующий предохранитель на целостность плавкой вставки.

ВАЖНО! При перегорании любого предохранителя необходимо заменить его новым, рассчитанным точно на такую же величину номинального тока. ОПАСНОСТЬ! Запрещается заменять главный предохранитель (MAIN) самостоятельно

Для его замены обратитесь на сервисную станцию официального дилера Mazda. Самостоятельная замена главного предохранителя представляет опасность, поскольку он защищает электрическую цепь с высокой токовой нагрузкой. Неправильная замена чревата поражением электрическим током или коротким замыканием и пожаром

ОПАСНОСТЬ! Запрещается заменять главный предохранитель (MAIN) самостоятельно. Для его замены обратитесь на сервисную станцию официального дилера Mazda. Самостоятельная замена главного предохранителя представляет опасность, поскольку он защищает электрическую цепь с высокой токовой нагрузкой. Неправильная замена чревата поражением электрическим током или коротким замыканием и пожаром.

Установите на место крышку и убедитесь в надежности ее фиксации.

Блок предохранителей в салоне

При отказе электрического оборудования проверьте исправность электрических предохранителей во блоке предохранителей в салоне Мазда СХ 5. Для этого выполните следующие операции:

Установите выключатель двигателя в состояние OFF (Выключено).
Выключите все бортовые потребители электроэнергии.
Откройте крышку блока предохранителей.
Выньте предохранитель из гнезда с помощью специальных щипцов, которые расположены в блоке предохранителей в моторном отсеке.
Проверьте состояние предохранителя. Если предохранитель перегорел, замените его новым.
Вставьте в гнездо новый предохранитель, рассчитанный точно на такую же величину номинального электрического тока. Убедитесь в том, что предохранитель надежно зафиксирован в гнезде панели. Если предохранитель не фиксируется в гнезде, обратитесь к специалисту

Внимание! Если запасной предохранитель требуемого номинала отсутствует, то в качестве временной меры можно взять рассчитанный на такое же значение номинального тока предохранитель, защищающий электрический прибор, который существенно не влияет на функционирование автомобиля (например, предохранитель из гнезда AUDIO (Аудиосистема) или OUTLET (Электрическая розетка)).

Установите на место крышку и убедитесь в надежности ее фиксации.

Где искать

Внутренний блок предохранителей расположен в салоне снизу слева около проема водительской двери.

Наружный блок предохранителей находится в подкапотном пространстве с водительской стороны рядом с аккумуляторной батареей.

Реле и предохранители

Электрические реле обычно расположены вместе с предохранителями в одном блоке.

0 комментариев

Замена задних ламп Mazda CX-5

Сменить лампочку в фаре Мазда СХ-5 можно легко и просто, тут даже не нужно снимать фару. Добраться до ламп можно из багажного отсека, таким образом дверь этого отсека разделяет фонарь сзади на две половины.

Способ смены лампочки в фаре сзади Мазда СХ-5

В главном фарном блоке есть лампочки стопа, поворотника и габарита. Для доступа к ним необходимо раскрыть багажный отсек и достать панель в уголочке отверткой.

В еще одном фарном блоке на двери багажного отсека расположены лампочки огней парковки и хода назад. Они скрываются за панелькой на двери.

Смена лампочек стоп-сигнала

Смена лампочки поворотного механизма сзади

Поворотная лампочка стоит близ лампочки стопа, поближе к середине фарного блока. Перед извлечением лампочки из фары, поворачиваем ее на 25% вправо. После отсоединяем старенькую и подсоединяем новенькую лампочку (с маркировкой 7440А либо 7440NA), устанавливаем назад, поворачиваем теперь лампочку влево.

Смена габаритной лампочки сзади

Габаритная находится близ поворотной лампочки, поближе к краю снаружи фонарного блока. Сменять ее нужно таким же образом, как и другие, лампочка с маркировкой — 2825.

Смена лампочки огня парковки

Лампочка парковки стоит в дополнительном блоке фонаря на двери багажного отсека; лампочка с малым черненьким патроном. Для извлечения лампочки нужно провернуть ее на 25 % вправо. После отсоединяем старенькую и подсоединяем новенькую лампочку, устанавливаем в обратной последовательности, поворачивая на 25% влево. лампочка с маркировкой — 2825 (W5W).

Смена лампочки хода назад

Стоит она рядом с парковочной лампочки; лампочка хода назад с крупным беленьким (светло-серенькой) патроном. Менять также как другие. Лампочка хода назад с маркировкой СХ-5 — W16W.

Затем, как сменили лампы, панель ставится на место. Представленный отчет с фотографиями хорошо покажет вам, как сменить лампочки сзади на Мазда СХ-5 13 года.

Фонарь сзади (фара) Мазда СХ-5 13 года. Смена лампочек, которая представлена здесь, окажется полезной и для водителей Мазда 2, Мазда 3, Мазда 5, Мазда 6, CX-7, CX-9 и MX-5 Миата.

Для смены лампочки открываем дверь багажного отсека.

В уголочке багажника имеется панель, которая закрывает вход к лампочкам.

Раскрыть панель можете с помощью отвертки.

Лампочки: стопа, поворотника, габаритов.

Поворачиваем лампочку стоп за патрон на четверть оборотика вправо.

Извлекаем лампочку из фары.

Отсоединяем старенькую лампочку и подсоединяем новенькую.

Устанавливаем лампочку в фару.

Поворачиваем на четверть влево.

Лампочка поворотного механизма.

Сменять по тому же принципу.

Лампочка габаритного механизма стоит с краюшку снаружи блока фонаря.

Постановка габаритного светила делается также, как и другие.

Если лампочка в фонаре, не забудьте развернуть ее влево на 25%.

Поставить панель туда же, где было.

Постановка лампочки в главном фарном блоке СХ-5 окончена.

Еще один фарный блок включил в себя лампочки огня парковки и хода назад.

Они тоже спрятаны за панелькой, теперь уже на двери.

Поддеваем панельку отверткой.

Появился доступ к лампочкам.

Поворачиваем ламповую деталь парковки на 25% в правую сторону праву и достаем ламповую деталь из фонаря.
