Тут приводятся обозначение и расшифровка блоков предохранителей для различных моделей автомобилей Toyota — Toyota Supra, Toyota Avensis, Toyota Corona Premio, Toyota Corolla, Toyota Auris, Toyota RAV4, Toyota Estima, Toyota Camry и некоторых других. Сами электрические схемы указанных авто вы можете посмотреть в другом разделе. Каждый из предохранителей защищает свою цепь и на панели предохранителя имеется обозначение защищаемой этим предохранителем цепи. Конечно никогда не заменяйте предохранители проволокой, даже в качестве временного устранения неисправности. Это может привести к серьёзным повреждениям проводки или даже к возгоранию. Мощность предохранителя указана на самом предохранителе. Если новый предохранитель сразу же перегорает, необходимо отыскать причину этого прежде, чем устанавливать новый предохранитель. Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному. Наиболее вероятной причиной перегорания предохранителя является короткое замыкание в цепи, вызванное порвавшимся или износившимся проводом. Вторая часть сборника.

’05 -’14 Toyota Aygo

Блок предохранителей в салоне

Удалите винты крышки измерителя с помощью отвертки с крестообразным шлицем . Если замок рулевого управления включен, пожалуйста, отключите его.

Выверните нижний винт тахометра, поднимите и потяните вверх тахометр.

Потяните крышку дозатора вперед, поднимите и снимите крышку.

Источник статьи: http://azs59.ru/raznoe/tojota-gajya-shema-predohranitelej.html

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
  • Правообладателям
  • Политика конфиденциальности

  Авто мастер на все руки 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Блоки под капотом

Расположение

Общая схема

Описание

1. Блок предохранителей и реле
2. ЭБУ системы противоскольжения с приводом
3. Блок реле
4. LHD: ЭБУ двигателя
5. LHD: реле свечей накаливания
6. RHD: реле свечей накаливания
7. RHD: ЭБУ двигателя

Блок предохранителей и реле

Под капотом блок предохранителей и реле находится рядом с аккумуляторной батарей и закрыт защитной крышкой.

Toyota Gaia — пятидверный шести- или семиместный минивэн. Базой для данного автомобиля является модель Ipsum — систеркар. В связи с этим модели кузовов как у Ipsum, так и Gaia идентичны — кузов (переднеприводных моделей): SXM 10G, CXM 10G, ACM 10G и кузов (полноприводных моделей): SXM 15G, CXM 15G, ACM 15G. В данном материале мы подробно разберем схемы предохранителей Тойота Гайя 1-го поколения (XM10) 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранитель отвечающий за прикуриватель и бензонасос.

В моторном отсеке

Основной блок предохранителей размещен около аккумулятора за защитной крышкой. Так же под капотом расположен дополнительный блок реле.

Фото — пример исполнения основного блока.

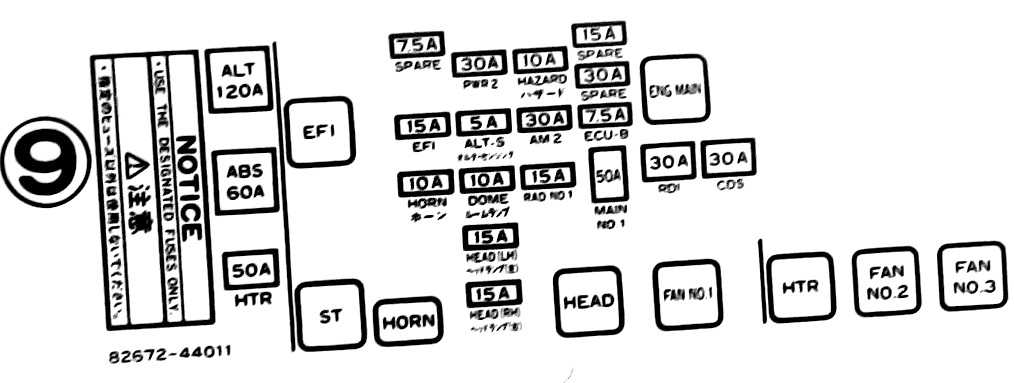

Схема
№	Ток, А	Описание
AM2	30	Замок зажигания
AM 2, FUEL HTR	30	Замок зажигания, подогреватель топлива
RAD №1	15	Магнитола
PWR 2	30	Стеклоподъемники в двери водителя
ALT-S	5	Генератор
DOME	10	Освещение салона, лампы местного освещения, подсветка багажного отделения, часы
HEAD (LH)	15	Передние фары (левая)
HEAD (RH)	15	Передние фары (правая)
EFI	15	Система впрыска топлива
HORN	10	Звуковой сигнал
HORN, HAZ	15	Звуковой сигнал, аварийная сигнализация
ACC SOCKET, PWR OUTLET	15	Розетка (багажника)
ALT	120	Генератор
HTR	50	Отопитель печки
ABS	60	Система ABS
EFI	—	Реле системы впрыска
ST	—	Реле стартера
HORN	—	Реле сигнала
HEAD	—	Реле фар
ENG MAIN	—	Главное реле двигателя
FAN	—	Реле вентилятора
HTR	—	Реле обогревателя

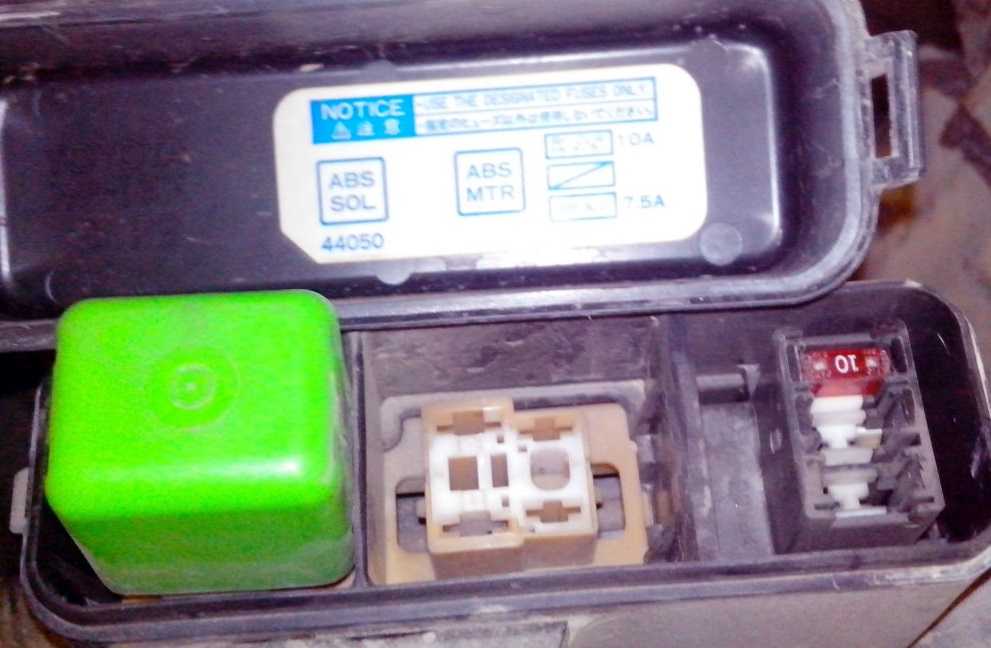

Блок реле №1
ABS	система ABS
ABS MTR	реле мотора системы АБС
HEAD LO	Фары
Блок реле №2
FAN2	Реле вентилятора охлаждения
ABS MTR	мотор ABS системы

Схема размещения электронных компонентов под капотом Гайя
1	модулятор ABS (до 04.2001 г.),
2	модулятор и ЭБУ ABS (2WD, с 04.2001 г.),
3	модулятор ABS (4WD, с 04.2001 г.),
4	датчик разрежения в контуре вакуумного усилителя тормозов (двигатель 1AZ-FSE)
5	усилитель форсунок (двигатель 1AZ-FSE),
6	блок реле 1 (кроме двигатель ЗС-ТЕ),
7	блок реле 1 (двигатель ЗС-ТЕ),
8	датчик SRS
9	реле свечей накаливания (двигатель ЗС-ТЕ),
10	блок предохранителей и реле 1, плата плавки вставок и блок реле №2,
11	датчик SRS.

В салоне

Расположен с водительской стороны, внизу приборной панели. Для доступа к нему нужно снять перчаточный ящик.

Общий вид блока.

Схема предохранителей в салонном блоке Toyota Gaia
№	Описание	Ток, А
1	Индикаторы указателей поворота (TURN)	7,5
2	ЭБУ двигателем (IDLE UP)	7,5
3	Замки дверей (DOOR)	30
4	ЭБУ двигателем (STARTER)	7,5
5	Габаритные огни подсветка номера (TAIL)	10
6	Стеклоочистители и стеклоомыватели (WIPER)	20
7	АБС, система парковки, электронный блок управление системы полного привода (ECU-IG)	10
8	Кондиционер и отопитель (METER АС)	15
9	Стоп-сигналы, дополнительный стоп-сигнал (STOP)	15
10	RADIO — Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя тойота гайя, система управления зеркалами	15
11	ЭБУ двигателем IG	7,5
12	RR DEF — Обогреватель заднего стекла	30
13	RR HEATER — Задний отопитель	10
14	FR FOG — Передние противотуманные фары	15
AM	Группа питания контактор замков зажигания	40
PW	Стеклоподъемники	30

Общая схема размещения салонного электрооборудования
№	Компонент
1	реле бензонасоса Тойота Гайя,
2	ЭБУ двигателем,
3	приемник дистанционного управления центральным замком (с 04.2001 г.),
4	модульуправления камерой заднего обзора (до 04.2000 г.),
5	центральный монтажный блок,
6	усилитель аудиосистемы (до 04.2001 г.),
7	ТВ-тюнер (до 04.2000 г.),
8	модуль управления камерой заднего обзора (с 04.2001 г.),
9	блок реле №1 (R/B №1),
10	реле заднего отопителя,
11	монтажный блок предохранителей под приборной панелью,
12	реле центрального замка (до 04.2001 г.),
13	плата реле в нижней части передней стойки,
14	реле АСС,
15	CD-чейнджер (до 04.2001 г.),
16	датчик замедления,
17	модуль управления SRS,
18	модуль управления системой парковки,
19	ЭБУ ABS и 4WD, ЭБУ ABS (2WD, до 04.2001 г.).

Toyota Gaia выпускался в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. За это время модель прошла рестайлинг. В данной публикации мы покажем расположение электронных блоков управления, описание предохранителей и реле Тойота Гайя со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.

Где находится предохранитель бензонасоса Toyota Gaia. Где находится?

На той неделе сыну захотелось узнать, где находится предохранитель бензонасоса Тойота Гайя в машине. Поискал и нашел, в этом ролике предельно ясно видно где расположен предохранитель бензонасоса Тойота Гайя.

Комментарии и уточнения где находится предохранитель бензонасоса Toyota Gaia

здравствуйте!сколько у Ваз будет стоить капиталка(работа +запчасти)тайоты корона 3sfe?

а как на машине все снять?

у меня такая же проблема только звук немного звонче!при прослушке стобоскопом такое ощущение что подшипник на генераторе,на выходных буду пробовать

Падсажите заменил паршевые колца сабрал схватавает но незапускаеца двигатель4св чом может причина

Здравствуйте! Двигатель у меня 1.6 на холодную обороты низкие Сегодня заменить датчик хол. Двух контактный Без изменений.

Скоро я у себя буду менять левый задний АБС видео выложу

Такая же история на ларгусе. Чем можете помочь.

Тебе диктором на телевидении надо работать. В этой машине можно ваще ничего не регулировать.

Очень доходчиво и просто обьяснил. Спасибо большое.

с 2005 эти моторы по лучше пошли и поршня с доп. каналами. дядь саня тебе привет с востока.

есть метод на много проще — снять мотор печки и тоже самое произвести доступа там хватает промыть с пистаета поливачного вода будет теч в дринаж — все ок делов на 20 мин

Не говорите чепуху.Вы всё поняли

Спасибо большое тебе видео

Спасибо ребята! Лайкнул и подписался! Все четко и понятно.

А что и от куда текет жидкость с гидрача у тебя, что делал? У меня жидкость с бачка уходит и как у тебя в се в жидкости.

Нормальный видос! Молодец автор, уверенный! Лайк!

Молодец, что сделал и не побоялся.

Молодец, спасибо за науку, грамотно и просто, а то думал полмашины разобрать

подскажите пожалуиста как снимается радиатор печки на раф4 1995года

Пошёл я, короллу искать, молоток с длинной рукоядкой куплю только

Здравствуйте Дмитрий, поменял все фрикционы, поменял манжеты, нету задней в перед идёт отлично все скорости Мазда, форд

Приветствую Александр, после такой капиталки, вы не мерили компрессию?

Здравствуйте! Купил недавно Toyota Town Ace noah 4wd 3s-fe и вот такой вот у меня звук двигателя, на что похож этот стук грешу на клапана?

Спс..провел диагностику на лагуна 1..и опрелелил.что стучит левый внутринний..супер спасибо

Согласен.Поэтому всю бытность с запасными ремнями и ездию,но уверяю вас иметь ремни это незначит уметь его поменять.Многии незнают как менять на отечественном авто,а про импортное производство я молчу.Спасибо.

Сейчас при помощи этого видео разобрал разъем на диодной фаре рестайлинг приуса 30. Огромное спасибо.

Благодарю за ваш труд, добавил в закладки! у самого Cynos

Здравствуйте что может быть?питается R и бывает тупит коробка,провалы в переключении или вообще не переключает передачи на ходу?и при такой ситуации отказал спидометр и тахометр carina ed st 200

Блок предохранителей в салоне

Основной блок предохранителей и реле в салоне находится под панелью приборов, со стороны водителя за защитной крышкой.

Вариант 1

Фото – пример исполнения

Схема

Назначение

1. главное реле системы впрыска для 3Y-EU;
2. реле подогрева топлива для дизельных двигателей;
3. монтажный блок №1;
4. реле задних габаритов;
5. тепловой предохранитель переднего отопителя 30А;
6. реле фар;
7. EFI система управления и самодиагностики двигателя;
8. стартер;
9. mirror управление блоком регулировки зеркал;
10. реле вентилятора переднего отoпителя;
11. POWER силовое тепловое реле, ниже без номера тепловое реле заднего вентилятора отопителя;
12. главное реле двигателя.

• IGN — зажигание;
• STOP — стоп-сигналы;
• GAUGE — клапан O/D, контрольные лампы панели приборов, клапан переключения 2WD-4WD;
• CHARGE — система (лампы) заряда аккумулятора;
• TAIL — габаритные огни;
• ECU+B — (electric control unit battery) — электрический блок управления питание от батареи;
• DOME — освещение салона;
• ECU+IG — (electric control unit ignition) — электрический блок управления питанием от замка зажигания;
• DEFOG — обогрев заднего стекла;
• HEAD (LH) — головной свет левый;
• ENGINE — потребители — трамблер, главное реле, блоки управления;
• A/C — кондиционер;
• WIPER — стеклоочистители;
• TURN — система указателей поворотов;
• HEAD (RH) — головной свет правый;
• RADIO — радио;
• CIG — часы, прикуриватель;
• FOG — противотуманные фары;
• HAZARD — аварийная сигнализация, звуковой сигнал.

Вариант 2

Схема

Расшифровка

1	10А ECU-B – Анти блокировочная система тормозов
2	15А H0RN-HA2 – Звуковой сигнал, аварийная сигнализация
3	5А ST – Стартер
4	10А STOP – Стоп-сигналы
5	15А ACC – Магнитола, часы, прикуриватель
6	10А GAUGE – Реле зажигания, фонари заднего хода
7	5А IGN – Электронный блок управления двигателем
8	15А DEF – Розетка для подключения дополнительных устройств
9	10А TAIL – Указатель поворотов
10	15А RR CIG – Задний прикуриватель
11	20А WIP – Передние и задние габариты, подсветка номерного знака
12	10А TURN – Стеклоочистители и омыватель
13	5А ECU-IG – Обогреватель стекла задней двери
14	10А HTR – Электронный блок управления двигателем, Обогреватель
15А RR HTR (SW) – Задний отопитель

Вариант 3

С обратной стороны блока крепятся реле привода окон и указателей поворотов.

85975A РЕЛЕ, ДОЗАТОР РАЗДВИЖНОЙ ДВЕРИ 94120-41000 ГАЙКА (ДЛЯ СТОПОРНОЙ ПЕДАЛИ СЦЕПЛЕНИЯ) 84340 ВЫКЛЮЧАТЕЛЬ, СТОП-ЛАМПА 84520 ВЫКЛЮЧАТЕЛЬ В СБОРЕ, ЗАПУСК СЦЕПЛЕНИЯ 82730 БЛОК В СБОРЕ, СОЕДИНЕНИЕ ПРИБОРНОЙ ПАНЕЛИ 82600F ПРЕДОХРАНИТЕЛЬ, БЛОК ПРЕДОХРАНИТЕЛЕЙ 82600G ПЛАСТИНА, ВНИМАНИЕ (ДЛЯ ПРЕДОХРАНИТЕЛЯ) 82661A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, NO.2 85925D РЕЛЕ, PTC НАГРЕВАТЕЛЬ 85910Y РЕЛЕ, ЗАДНИЙ ОБОГРЕВАТЕЛЬ 81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА 85930 РЕЛЕ В СБОРЕ, СИЛОВОЕ ОКНО

Toyota Aygo 1 поколения производилась в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. За это время модель прошла обновление 2 раза. В нашем материале Вы сможете найти информацию о расположении электронных блоков управления, описании предохранителей и реле Тойота Айго 1 со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Описание

1. реле топливного насоса,
2. электронный блок управления двигателем,
3. приемник дистанционного управления центральным замком (с 04.2001 г.),
4. блок управления камерой заднего обзора (до 04.2000 г.),
5. центральный монтажный блок,
6. усилитель аудиосистемы (до 04.2001 г.),
7. ТВ-тюнер (до 04.2000 г.),
8. блок управления камерой заднего обзора (с 04.2001 г.),
9. блок реле №1 (R/B №1),
10. реле заднего отопителя,
11. монтажный блок под приборной панелью,
12. реле центрального замка (до 04.2001 г.),
13. блок реле в нижней части передней стойки,
14. реле АСС,
15. CD-чейнджер (до 04.2001 г.),
16. датчик замедления,
17. блок управления SRS,
18. блок управления системой парковки,
19. электронный блок управления ABS и 4WD, электронный блок управления ABS (2WD, до 04.2001 г.).

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

Пример схемы с крышки блока

Схема

Обозначение

1	7,5A TURN – Индикаторы указателей поворота
2	7,5A IDLE UP – Электронный блок управления двигателем
3	30A DOOR – Замки дверей
4	7,5A STARTER – Электронный блок управления двигателем
5	10A TAIL – Габариты подсветка номера
6	20A WIPER – Стеклоочистители и стеклоомыватели
7	10A ECU-IG – АБС, система парковки, электронный блок управление системы полного привода
8	15A METER АС – Кондиционер и отопитель
9	15A STOP – Стоп-сигналы, дополнительный стоп-сигнал
10	15A LITER, RADIO – Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11	7,5A IG – Электронный блок управления двигателем
12	30A RR DEF – Обогреватель заднего стекла
13	10A RR HEATER – Задний отопитель
14	15A FR FOG – Передние противотуманные фары
40А AM1 – Группа питания контактор замков зажигания
30А POWER – Стеклоподъемники

• Ошибка с1744 тойота прадо

• Geely ck схема электрооборудования

• Схема предохранителей ниссан примера р11

• Ошибка p0040 шевроле каптива

• Опель виваро глохнет на холостом ходу

Предохранители и реле Тойота Ипсум (SXM10), 1996

Информация по блокам предохранителей актуальна для автомобилей Тойота Ипсум 1996, 1997, 1998, 1999, 2000, 2001 года выпуска с бензиновым 3S-FE (2,0 л) и дизельным ЗС-ТЕ (2,2 л) двигателями.

В салоне

Расположение компонентов. 7 — реле бензонасоса, 8 — блок управления двигателем, 9 — блок управления камерой заднего вида, 10 — центральный монтажный блок, 11 — усилитель магнитолы, 12 — ТВ-приемник ( с 08.97), 13 — блок реле №1, 14 — реле заднего отопителя, 15 — монтажный блок в салоне, 16 — блок реле на перегородке моторного отсека, 17 — реле питания дополнительного оборудования, 18 — реле управления центральным замком, 19 — центральный датчик системы SRS, 20 — датчик замедления (ABS), 21 — усилитель кондиционера, 22 — блок управления ABS, 23 — блок предохранителей, 24 — блок управления системы парковки, 25 — кронштейн разъема.

монтажный блок в салоне (№15 на картинке)
Номер	Защищаемая цепь	Ток, А
1	TURN Индикаторы указателей поворота	7,5
2	IDLE UP Электронный блок управления двигателем	7,5
3	DOOR Замки дверей	30
4	STARTER Электронный блок управления двигателем	7,5
5	TAIL Габариты подсветка номера	10
6	WIPER Стеклоочистители и стеклоомыватели	20
7	ECU-IG АБС, система парковки, электронный блок управление системы полного привода	10
8	METER АС Кондиционер и отопитель	15
9	Стоп-сигналы, дополнительный стоп-сигнал	15
10	Часы, радио, проигрыватель компакт дисков, прикуриватель, система управления зеркалами	15
11	IG Электронный блок управления двигателем	7,5
12	RR DEF Обогреватель заднего стекла	30
13	RR HEATER Задний отопитель	10
14	FR FOG Передние противотуманные фары	15

блок реле на перегородке моторного отсека (№16 на картинке)

В моторном отсеке

Расположение. 1 — правый передний датчик SRS, 2 — блок реле №5 (ЗС-ТЕ), 3 — блок реле №5 (3S-FE), 4 — реле свечей накаливания, 5 — монтажный блок в моторном отсеке, блок плавких вставок, блок реле №2, 6 — левый передний датчик SRS,

монтажный блок в моторном отсеке (№5 на картинке)
A	реле системы впрыска
B	главное реле двигателя
C	реле №1 вентилятора радиатора
D	реле фар
E	реле звукового сигнала
F	реле стартера
1	предохранитель CDS	30A
2	предохранитель RDI	30A
3	предохранитель MAIN	30A
Блок плавких вставок
1	ABS	60
2	ALT (генератор)	120
3	HTR (отопитель)	50

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

p, blockquote 17,0,0,0,0 —>

1. модулятор ABS (до 04.2001 г.),
2. модулятор ABS и электронный блок управления ABS/EBD/BA (2WD, с 04.2001 г.),
3. модулятор ABS (4WD, с 04.2001 г.),
4. датчик разрежения в контуре вакуумного усилителя тормозов (1AZ-FSE),
5. усилитель форсунок (1AZ-FSE),
6. блок реле №7 (R/B №7) (кроме ЗС-ТЕ),
7. блок реле (R/B №5) №5 (ЗС-ТЕ),
8. правый передний датчик SRS,
9. реле свечей накаливания (ЗС-ТЕ),
10. монтажный блок предохранителей и реле №2 (J/B №2), блок плавки вставок и блок реле №2 (R/B №2),
11. левый передний датчик SRS.

Блок предохранителей и реле

Расположен в левой части моторного отсека.

p, blockquote 22,0,0,0,0 —>

AM 2 — Замок зажигания	30 А
AM 2, FUEL HTR — Замок зажигания, подогреватель топлива	30 А
RAD №1 — Магнитола	15 А
PWR 2 — Стекло подъемники водителя	30 А
ALT-S — Генератор	5 А
DOME — Освещение салона, лампы местного освещения, подсветка багажного отделения, часы	10 А
HEAD (LH) — Передние фары (левая)	15 А
HEAD (RH) — Передние фары (правая)	15 А
EFI — Система впрыска топлива	15 А
HORN — Звуковой сигнал	10 А
HORN, HAZ — Звуковой сигнал, аварийная сигнализация	15 А
ACC SOCKET, PWR OUTLET — Розетка (багажника)	15 А
EFI — Реле системы впрыска
ST — Реле стартера
HORN — Реле сигнала
HEAD — Реле фар
ENG MAIN — Главное реле двигателя
FAN — Реле вентилятора радиатора
HTR — Реле обогревателя
ALT — Генератор	120А
HTR — Отопитель	50А
ABS — АБС	60А

Блок реле 1

Расшифровка

p, blockquote 26,0,0,0,0 —>

• ABS — реле системы АБС
• ABS MTR — реле мотора системы АБС
• HEAD LO — Предохранитель фар

Блок реле 2

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Отдельно, вне блоков, могут крепится некоторые дополнительные элементы.

Источник статьи: http://vsepredohraniteli.ru/toyota/gaia.html

Предохранители автомобиля Toyota RAV4 с 2005 г

Монтажный блок в салоне — в левой части панели приборов снизу под пластиковой крышкой

Правый монтажный блок — моторный отсек Тойоты RAV4

Левый монтажный блок — обозначения предохранителей и реле

Техническая документация по ремонту автомобилей Toyota Gaia ( все годы выпуска) Бесплатно, без регистрации и СМС

Руководство по ремонту, эксплуатации и техническому обслуживанию Toyota Gaia

— полные технические характеристик

— устранение неисправностей Toyota Gaia

— цветные электросхемы Toyota Gaia СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по эксплуатации Toyota Gaia — полные технические характеристики Toyota Gaia — особенности эксплуатации

— цветные электросхемы СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту Toyota Gaia в фотографиях — полные технические характеристики

— особенности эксплуатации Toyota Gaia — устранение неисправностей в фотографиях своими руками — более 1980 фотографий процесса ремонта СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Каталог деталей и сборочных единиц Toyota Gaia — таблица взаимозаменяемости деталей автомобилей

— предназначен для работников СТО и владельцев автомобилей Toyota Gaia — каталог деталей Toyota Gaia СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Подробная электросхема Toyota Gaia — полное описание электрооборудования Toyota Gaia , подробная интерактивная электрическая схема Toyota Gaia — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор) — подробная схема электрооборудования ( электро схема ) Toyota Gaia — распиновка разъемов электрических, распиновка электро проводки Toyota Gaia СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту двигателя Toyota Gaia — полные технические характеристики двигателя Toyota Gaia — особенности конструкции и ремонта двигателя Toyota Gaia — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМ СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту коробок передач Toyota Gaia — полные технические характеристики КПП — особенности конструкции и ремонта КПП Toyota Gaia — устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Блок предохранителей и реле Тойота Селика с двигателем 1.8 L — 1ZZ-FE или 2ZZ-GE (T230; 1999, 2000, 2001, 2002, 2004, 2005, 2006).

Предохранители и реле Toyota Corolla с левым и правым рулем (E110; 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002) в кузове: седан, хэтчбек, лифтбек, универсал.

Предохранители и реле Тойота Рав4 (LHD/RHD) с двигателем: 1.8 л. — 1ZZ-FE, 2.0 л. — 1AZ-FE, 2.0 л. — 1CD-FTV, 2.4 л. — 2AZ-FE (XA20; 2000, 2001, 2002, 2003, 2004, 2005).

В автомобиле Тойота Версо (AR20; 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017) имеются два блока предохранителей. Первый расположен под панелью в салоне (предохранитель прикуривателя (№24), второй в моторном отсеке..

Предохранители и реле Toyota Yaris и Toyota Vitz (130; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017).

Предохранители и реле Тойота Фортунер (2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015).

Предохранители и реле Toyota Hilux — Double Cab, Extra Cab, Single Cab (110, 111, 112, 120, 121, 122, 123, 125, 126, 135, 136; 2015, 2016, 2017, 2018).

Предохранители и реле Toyota HiAce с двигателем: 1TR-FE, 2TR-FE, 1KD-FTV, 2KD-FTV, 5L-E (H200; 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013).

Предохранители и реле Toyota Hilux левый и правый руль (1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005).

В автомобиле Toyota RAV4 четвертого поколения (XA40; 2013, 2014, 2015, 2016, 2017, 2018) имеются три блока предохранителей. Первый расположен под панелью в салоне (предохранитель прикуривателя (№9, №18), второй и третий в моторном отсеке..

Схема предохранителей и реле Toyota Avensis (T270; 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017).

Блок предохранителей и реле Toyota Venza (2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017).

Блок предохранителей и реле Toyota Corolla Verso с дизельным или бензиновым двигателем (AR10; 2004, 2005, 2006, 2007, 2008, 2009) .

Блок предохранителей и реле Toyota Sienna CE, LE, и XLE; 3.3 L — 3MZ-FE V6, 3.5 L — 2GR-FE V6 (GSL30L, GSL35L; 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010).

• Замена пыльника рулевой рейки тойота карина е

• Коды ошибок подушки безопасности ниссан х трейл

• U0298 ошибка на мазда сх5

• Где находится фильтр масляный на тойота камри 40

• Мазда сх 5 не работает камера заднего вида причина

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Описание

1. реле топливного насоса,
2. электронный блок управления двигателем,
3. приемник дистанционного управления центральным замком (с 04.2001 г.),
4. блок управления камерой заднего обзора (до 04.2000 г.),
5. центральный монтажный блок,
6. усилитель аудиосистемы (до 04.2001 г.),
7. ТВ-тюнер (до 04.2000 г.),
8. блок управления камерой заднего обзора (с 04.2001 г.),
9. блок реле №1 (R/B №1),
10. реле заднего отопителя,
11. монтажный блок под приборной панелью,
12. реле центрального замка (до 04.2001 г.),
13. блок реле в нижней части передней стойки,
14. реле АСС,
15. CD-чейнджер (до 04.2001 г.),
16. датчик замедления,
17. блок управления SRS,
18. блок управления системой парковки,
19. электронный блок управления ABS и 4WD, электронный блок управления ABS (2WD, до 04.2001 г.).

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

Пример схемы с крышки блока

Схема

Обозначение

1	7,5A TURN – Индикаторы указателей поворота
2	7,5A IDLE UP – Электронный блок управления двигателем
3	30A DOOR – Замки дверей
4	7,5A STARTER – Электронный блок управления двигателем
5	10A TAIL – Габариты подсветка номера
6	20A WIPER – Стеклоочистители и стеклоомыватели
7	10A ECU-IG – АБС, система парковки, электронный блок управление системы полного привода
8	15A METER АС – Кондиционер и отопитель
9	15A STOP – Стоп-сигналы, дополнительный стоп-сигнал
10	15A LITER, RADIO – Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11	7,5A IG – Электронный блок управления двигателем
12	30A RR DEF – Обогреватель заднего стекла
13	10A RR HEATER – Задний отопитель
14	15A FR FOG – Передние противотуманные фары
	40А AM1 – Группа питания контактор замков зажигания
	30А POWER – Стеклоподъемники

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

1. модулятор ABS (до 04.2001 г.),
2. модулятор ABS и электронный блок управления ABS/EBD/BA (2WD, с 04.2001 г.),
3. модулятор ABS (4WD, с 04.2001 г.),
4. датчик разрежения в контуре вакуумного усилителя тормозов (1AZ-FSE),
5. усилитель форсунок (1AZ-FSE),
6. блок реле №7 (R/B №7) (кроме ЗС-ТЕ),
7. блок реле (R/B №5) №5 (ЗС-ТЕ),
8. правый передний датчик SRS,
9. реле свечей накаливания (ЗС-ТЕ),
10. монтажный блок предохранителей и реле №2 (J/B №2), блок плавки вставок и блок реле №2 (R/B №2),
11. левый передний датчик SRS.

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Схема

Описание

AM 2 – Замок зажигания	30 А
AM 2, FUEL HTR – Замок зажигания, подогреватель топлива	30 А
RAD №1 – Магнитола	15 А
PWR 2 – Стекло подъемники водителя	30 А
ALT-S – Генератор	5 А
DOME – Освещение салона, лампы местного освещения, подсветка багажного отделения, часы	10 А
HEAD (LH) – Передние фары (левая)	15 А
HEAD (RH) – Передние фары (правая)	15 А
EFI – Система впрыска топлива	15 А
HORN – Звуковой сигнал	10 А
HORN, HAZ – Звуковой сигнал, аварийная сигнализация	15 А
ACC SOCKET, PWR OUTLET – Розетка (багажника)	15 А
EFI – Реле системы впрыска
ST – Реле стартера
HORN – Реле сигнала
HEAD – Реле фар
ENG MAIN – Главное реле двигателя
FAN – Реле вентилятора радиатора
HTR – Реле обогревателя
ALT – Генератор	120А
HTR – Отопитель	50А
ABS – АБС	60А

Блок реле 1

Фото пример исполнения

Расшифровка

• ABS – реле системы АБС
• ABS MTR – реле мотора системы АБС
• HEAD LO – Предохранитель фар

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

p, blockquote 6,0,0,0,0 —>

1. реле топливного насоса,
2. электронный блок управления двигателем,
3. приемник дистанционного управления центральным замком (с 04.2001 г.),
4. блок управления камерой заднего обзора (до 04.2000 г.),
5. центральный монтажный блок,
6. усилитель аудиосистемы (до 04.2001 г.),
7. ТВ-тюнер (до 04.2000 г.),
8. блок управления камерой заднего обзора (с 04.2001 г.),
9. блок реле №1 (R/B №1),
10. реле заднего отопителя,
11. монтажный блок под приборной панелью,
12. реле центрального замка (до 04.2001 г.),
13. блок реле в нижней части передней стойки,
14. реле АСС,
15. CD-чейнджер (до 04.2001 г.),
16. датчик замедления,
17. блок управления SRS,
18. блок управления системой парковки,
19. электронный блок управления ABS и 4WD, электронный блок управления ABS (2WD, до 04.2001 г.).

Блок предохранителей

Монтажный блок предохранителей находится в нижней части панели приборов за защитной крышкой.

Пример схемы с крышки блока

Обозначение

p, blockquote 13,0,0,0,0 —>

1	7,5A TURN — Индикаторы указателей поворота
2	7,5A IDLE UP — Электронный блок управления двигателем
3	30A DOOR — Замки дверей
4	7,5A STARTER — Электронный блок управления двигателем
5	10A TAIL — Габариты подсветка номера
6	20A WIPER — Стеклоочистители и стеклоомыватели
7	10A ECU-IG — АБС, система парковки, электронный блок управление системы полного привода
8	15A METER АС — Кондиционер и отопитель
9	15A STOP — Стоп-сигналы, дополнительный стоп-сигнал
10	15A LITER, RADIO — Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя, система управления зеркалами
11	7,5A IG — Электронный блок управления двигателем
12	30A RR DEF — Обогреватель заднего стекла
13	10A RR HEATER — Задний отопитель
14	15A FR FOG — Передние противотуманные фары
40А AM1 — Группа питания контактор замков зажигания
30А POWER — Стеклоподъемники

Блок предохранителей и реле Toyota Gaia

Рассмотрены автомобили 1998, 1999, 2000, 2001, 2002 года выпуска.

Блок предохранителей и реле в моторном отсеке тойота гайя.

Расположение компонентов под капотом.

1 — модулятор ABS (до 04.2001 г.),

2 — модулятор ABS и электронный блок управления ABS/EBD/BA (2WD, с 04.2001 г.),

3 — модулятор ABS (4WD, с 04.2001 г.),

4 — датчик разрежения в контуре вакуумного усилителя тормозов (1AZ-FSE),

5 — усилитель форсунок (1AZ-FSE),

6 — блок реле №7 (R/B №7) (кроме ЗС-ТЕ),

8 — правый передний датчик SRS,

9 — реле свечей накаливания (ЗС-ТЕ),

10 — монтажный блок №2 (J/B №2), блок плавки вставок и блок реле №2 (R/B №2),

11 — левый передний датчик SRS.

Схема расположения предохранителей и реле в монтажном блоке №2.

Этот же блок в развернутом виде.

ECU-В Подушка безопасности, система ABS

HAZARD Аварийная сигнализация

RR CLR Задний кондиционер

PWR 2 Стеклоподъемники водителя

DOME Освещение салона, лампы местного освещения, подсветка багажного отделения, часы

HEAD (LH) Передние фары (левая)

HEAD (RH) Передние фары (правая)

EFI Система впрыска топлива

HORN, HAZ Звуковой сигнал, аварийная сигнализация

ACC SOCKET, PWR OUTLET Розетка (багажника)

RR CLR Задний кондиционер

В этом блоке расположены следующие реле:

• реле системы впрыска
• реле стартера
• реле звукового сигнала
• реле фар
• главное реле
• реле отопителя
• реле вентилятора

Ремонт и замена блока предохранителей и реле на Toyota Gaia своими руками

Возможные причины и их устранение

Обнаружив, что на Toyota Gaia плохо греет салонная печка, требуется определиться с текущими симптомами и примерно понять, откуда может исходить проблема.

Можно выделить несколько наиболее распространённых и вероятных причин. Связаны они с такими узами:

• фильтр салона;
• электровентилятор;
• антифриз;
• термостат;
• радиатор;
• блок предохранителей;
• блок управления печкой;
• заслонки и воздуховоды.

Радиатор печки для автомобиля Toyota Gaia

Практически всегда причину следует искать именно в этих узлах и системах.

Теперь следует коротко рассмотреть каждую вероятную проблему.

Фильтр салона

Перед тем как очистить загрязнённую печку на Toyota Gaia, следует вытащить старый фильтр и продуть посадочное место сжатым воздухом. Не лишним будет продуть всю систему воздуховодов и дефлекторов, а также испаритель кондиционера. Желательно использовать специальные антибактериальные аэрозоли. Салонный фильтр на Gaia находится в ногах водителя, слева от педального узла.
