Месторасположение реле поворотов вольво FH12
Реле поворотов вольво FH12 располагается в двух местах: в салоне и под капотом.
В салоне реле поворотов находится под приборной панелью, с левой стороны рулевого колеса. Для доступа к реле необходимо открыть крышку, которая прикреплена зажимами или винтами. Вытащите реле из разъема и замените его новым экземпляром.
Под капотом реле поворотов располагается в блоке предохранителей. Найдите место, где располагается блок предохранителей и откройте его крышку. Реле поворотов обычно имеет отметку или надпись, поэтому вы легко сможете его идентифицировать. Потяните за ручку реле и аккуратно вытащите его из разъема. Установите новое реле в разъем и закройте крышку блока предохранителей.
Перед заменой реле поворотов убедитесь, что вы выключили зажигание и вытащили ключ из замка зажигания. Также необходимо отключить аккумулятор, чтобы избежать возможных коротких замыканий. Если вы сомневаетесь в своих навыках, лучше обратиться к специалисту или авторизованному сервисному центру.
Описание предохранителей с монтажного блока на 36 штук.
F1 фары ближнего света левые,
F2 фары ближнего света правые,
F3 автономный отопитель эбешпехер,вебасто, радио,
F5 фонари заднего хода,лампа зарядки генератора,возбуждение генератора,предохранитель заднего хода на электросхеме
F9 тахограф, часы, аварийка (аварийная сигнализация), освещение.предохранитель приборы и тахограф на электросхеме
F10 кондиционер, двигатель вентилятора внутреннего отопления.
F15 предварительный нагрев двигателя-свечи накаливания,предохранитель нагрева свечи на электросхеме
F22 нет ничего (резерв)
F23, пневматическая подвеска, подъем рамы,
F24 габариты левая сторона.
F30, стояночный свет прицепа правая сторона,
F31 Блокировка дифференциала, Механизм отбора мощности, предохранитель отбора мощности на электросхеме
F32, сигнал звуковой,дополнительное оборудование,
F33 стеклоподъемник с водительской стороны
F34 центральный замок,стеклоподъемник с пассаж. стороны,
F35 ближний свет
302 Реле освещение (дополнительный прожектор) предохранитель прожектора на электросхеме
305 Реле Фонари света заднего хода реле заднего хода на электросхеме
306 Реле ближнего света фар реле фар на электросхеме
307 Реле дальнего света фар реле фар на электросхеме
315 Реле стартера
343 Реле задних противотуманных фар реле противотуманок на электросхеме
375 Реле Фары дневного света, Генератор,
Отдельные предохранители на свет есть, их 6 штук под решетчатой крышкой на торце блока управления светом (под блоком предохранителей). Перегорают при серьезных замыканиях в проводке и фонарях. При этом меню диагностики блока управления светом будет код неисправности по питанию №1 и тд. В составе автопоезда в таком случае по диагонали не будут работать конкретные лампы. Если габариты не горят только на тягаче, то виновата скорее всего проводка или сами фонари.
Где находятся предохранители в автомобиле Volvo FH12 и как к ним добраться
Расположение предохранителей в Volvo FH12
Предохранители в автомобиле Volvo FH12 находятся в нескольких местах. Они расположены в главном блоке предохранителей, который находится на панели приборов, под капотом и рядом с батареей. Также имеются небольшие блоки предохранителей, которые расположены под рулем водителя и в кабине спального места.
Доступ к предохранителям
Для доступа к главному блоку предохранителей на панели приборов нужно открыть крышку блока. Для этого необходимо нажать и отодвинуть замок крышки. После этого будет доступен блок с предохранителями.
Для доступа к блокам предохранителей, которые расположены под рулем водителя и в кабине спального места, необходимо открыть крышки блока. Крышки можно открыть, нажав на соответствующие замки крышек, которые находятся на передней части блоков предохранителей.
Вынимание и замена предохранителей
Для вынимания предохранителей необходимо аккуратно вытащить предохранитель из своего лотка. Если предохранитель сгорел, нужно заменить его на новый с аналогичным значением. При замене предохранителя необходимо убедиться, что он прилегает к контактам и фиксируется в лотке.
Важно заметить, что замена предохранителя должна производиться только в случае выявления неисправности. При замене предохранителя на более высокий класс рискуете повредить электрические цепи, а в случае замены предохранителя на более низкий класс — неисправность может повториться
Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Расположение блока предохранителей с левой стороны панели приборовВизуальная проверка целостности предохранителя
Использование пинцета для снятия предохранителя
Расположение предохранителей на блоке предохранителей
Расположение блока предохранителей с левой стороны панели приборов
Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.
Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Предупреждение
Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.
| № | Потребитель тока | А |
| 1 | Обогреваемые жиклеры омывателей лобового стекла | 5 |
| 2 | Указатели поворота | 10 |
| 3 | Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач | 5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 10 |
| 6 | Плафоны и светильники для чтения, плафон багажного отделения | 5 |
| 7 | Блок управления ABS | 10 |
| 8 | Автоматический корректор наклона фар при газоразрядных лампах, телефон | 5 |
| 9 | Обогрев зеркал | 10 |
| 10 | CD-чейнджер | 5 |
| 11 | Круиз-контроль при автоматической коробке передач | 5 |
| 12 | Питание системы самодиагностики | 10 |
| 13 | Сигналы торможения | 10 |
| 14 | Установка зеркал, стеклоподъемники, центральная блокировка замков | 15 |
| 15 | Комбинация приборов, автоматическая коробка передач | 10 |
| 16 | Свободен | |
| 17 | Навигационная система | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона правой фары | 10 |
| 21 | Ближний свет левый, корректор наклона левой фары | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 25 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 30 |
| 26 | Обогрев заднего стекла | 30 |
| 27 | Свободен | 15 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 20 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач | 15 |
| 32 | Электронные системы двигателя | 20 |
| 33 | Прикуриватель | 15 |
| 34 | Электронные системы двигателя | 15 |
| 35 | Плюс» продолжительного электропитания прицепа | 30 |
| 36 | Противотуманные фары, задние противотуманные фонари | 15 |
| 37 | Телефон, радио | 20 |
| 38 | Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков | 15 |
| 39 | Аварийная сигнализация | 15 |
| 40 | Звуковой сигнал | 25 |
| 41 | Свободен | |
| 42 | Свободен | |
| 43 | Свободен | |
| 44 | Обогрев сидений | 30 |
Автоматы защиты
Как правильно выбрать подходящий предохранитель для вашего автомобиля
Выбор подходящего предохранителя для вашего автомобиля — это очень важный этап, который нельзя сбрасывать со счетов. Если вы выберете неправильный предохранитель, то вы можете столкнуться со множеством проблем в будущем.
Первым шагом при выборе предохранителя является определение текущих потребностей вашего автомобиля. Необходимо узнать мощность, которую потребляет каждый из элементов, которые будут защищены данным предохранителем. Эту информацию можно найти в руководстве пользователя, а также на корпусе элемента.
Также очень важно учитывать какой тип предохранителя подходит вашей машине, такой как стандартный автомобильный предохранитель или те, которые имеют отличия зависимо от модели машины
При выборе обратите внимание на напряжение, которое необходимо, чтобы защитить каждый элемент
Никогда не заменяйте предохранители на более крупные, так как это приведет к неугасаемому пожару. Старайтесь выбирать только те предохранители, которые рекомендованы производителем. Если вы сомневаетесь в своих знаниях, вы всегда можете обратиться к профессионалам, которые помогут вам выбрать подходящий предохранитель для вашей машины.
Адаптация блоков управления Volvo
Адаптация электронных блоков Volvo
Адаптация датчика SAS Volvo, Сброс адаптации и счетчика старения масла АКПП Aisin AW50-51 Volvo,
Калибровка заслонок климат контроля Вольво (CCM Volvo), Инициализация модуля сигнализации Вольво (UEM Volvo),
Калибровка стеклоподъемников Вольво (DDM PDM Volvo), Разблокировка Webasto Вольво (CPM Volvo P2),
Сброс счетчика низкого напряжения АКБ, Калибровка ксеноновых фар, Сброс сервисного интервала.Подробнее…►
Ремонт и прошивка блоков Volvo осуществляется по адресу:
г. Москва, ул. Плеханова, д.10, ближайшие станции метро: Шоссе Энтузиастов,
Перово, Новогиреево.
Где приобрести предохранители для Volvo FH12?
Если вам нужен запасной предохранитель для грузовика Volvo FH12, вы можете обратиться в специализированные магазины запчастей для транспорта. Такие магазины часто предлагают широкий ассортимент запасных частей для всех видов транспорта, включая грузовики.
Также можно проверить наличие нужных предохранителей на сайтах онлайн-магазинов, которые специализируются на продаже запасных частей для грузовиков. Некоторые из них могут предоставлять доставку по всей стране.
Также можно обратиться к дилерам Volvo, они могут предложить оригинальные предохранители, которые соответствуют стандартам производителя и гарантированно будут работать надежно.
Независимо от выбранного способа, важно убедиться, что предохранитель соответствует техническим характеристикам автомобиля Volvo FH12, чтобы не нарушить его работоспособность. Кроме того, необходимо следить за качеством запасных частей, чтобы избежать повторных поломок и потерь времени на новый ремонт
Кроме того, необходимо следить за качеством запасных частей, чтобы избежать повторных поломок и потерь времени на новый ремонт.
Новости
В интернет магазине Пленти Кар Вы можете купить автозапчасти для японских автомобилей (Toyota, Mazda, Honda, Isuzu, Lexus, Mitsubishi, Nissan, Subaru, Suzuki), европейских автомобилей (Ford, BMW, Citroen, Peugeot, Alpha, Lancia, Fiat, Land Rover, Mercedes, Opel, Renault, Rover, Volkswagen, Audi, Skoda, Seat, Volvo, Saab, Jaguar), американских автомобилей (Chevrolet, GM, Chrysler, Cadillac, Hummer, Infiniti, Jeep, Pontiac) и корейских автомобилей (Daewoo, Hyundai, Kia, SsangYong). Если Вы не смогли самостоятельно найти запчасти для Вашего автомобиля, обратитесь к нашим специалистам. Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ.
голоса
Рейтинг статьи
Расшифровка кодов ошибок
Существует множество кодов, обозначающих определенные неисправности. Основные из них, указывающие на неисправности датчиков в электросхеме:
- Р0100-Р0103 указывают на проблемы в проводке датчика, отвечающего за расход воздуха;
- Р0105-Р0108 возникают при поломке устройства, контролирующего уровень давления;
- Р0142-Р0147 – проблема с функционированием датчика кислорода;
- ЕСМ-4400 появляется при некорректном сигнале от датчика уровня горючего, находящегося в баке топливном.
Следующие коды ошибок говорят о проблемах с самой силовой установкой:
- Р0171-Р0172 – превышение уровня топлива в силовой установке либо недостаточное его количество;
- Р0173 – появление утечки топлива из цилиндров;
- Р0200 – нарушение целостности проводки, которая отвечает за управление форсунками;
- Р0215 – указывает на проблемы с работой соленоида, отвечающего за выключение силовой установки;
- Р0217 – перегрев двигателя;
- Р0251 – говорит о нарушении работы насоса впрыска у турбины (к примеру, из-за выхода из строя компрессора);
- Р0261-Р0296 – указывает на проблемы с работой драйвера форсунок (1 по 12);
- Р0300 – возникает при пропусках зажигания (частой причиной является проблемы в работе генератора);
- Р0381 – говорит о том, что перестала работать одна из форсунок силовой установки.
Расшифровать такие коды можно следующим образом:
- Первая буква указывает на тип нарушения.
- Первая цифра говорит о специфике самой неисправности (к примеру, нарушение датчика скорости).
- Вторая цифра определяет разновидность поломки.
- Последующие цифры – это порядковый номер поломки.
Вольво ФШ12 — седельный тягач, выпускаемый с 1993 года. Сегодня производится уже третье поколение автомобиля, оборудованное множеством современных электронных систем. Выпускаются разные модификации машины, что позволяет потенциальному покупателю подобрать наиболее подходящий вариант для его целей.
https://youtube.com/watch?v=Ut_0y76RFlQ
Экскаваторы погрузчики Вольво bl71 и bl61
Гусеничный экскаватор Volvo 210
Экскаватор-погрузчик Вольво
Технические Характеристики Вольво 750 (Volvo FH16 750)
Экскаватор Volvo BL71b
Volvo S80 (2012 год). Руководство — часть 87
08 Уход и обслуживание
Все электрические устройства и компо-ненты защищены плавкими предохраните-лями, которые предотвращают поврежде-ние системы электрооборудования автомо-биля в случае короткого замыкания илиперегрузки.
Отказ электрического компонента илифункции может быть вызван временнойперегрузкой или перегоранием соответ-ствующего предохранителя. Если один и тотже предохранитель перегорает несколькораз, причина заключается в неисправностисоответствующего компонента. Volvo реко-мендует проверить автомобиль на офи-циальной станции техобслуживания Volvo.
Найдите обозначение предохранителя,чтобы найти его местоположение.
Выньте предохранитель и сбоку про-верьте, не перегорела ли изогнутая про-волока.
Если проволока перегорела, заменитеего новым такого же цвета и ампеража.
При замене предохранителя запре-щается использовать посторонние пред-меты или более мощный по сравнению суказанным предохранитель. Это можетпривести к серьезным повреждениямсистемы электрооборудования и дажевызвать воспламенение.

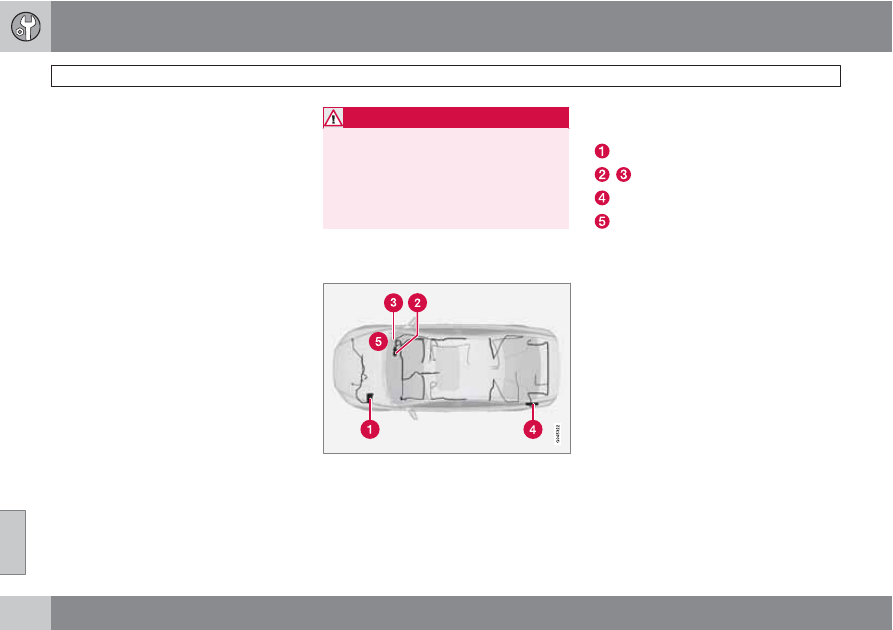

Расположение токораспределительныхкоробок в автомобиле с левостороннимуправлением. В автомобиле с правосторон-ним управлением токораспределительные
коробки под перчаточным ящиком нахо-дятся с другой стороны.
Под перчаточным ящиком
Двигательный отсек холодная зона(только Start/Stop*)
Источник статьи: http://zinref.ru/avtomobili/Volvo/030_00_00_Volvo_S80_manual_2012_god/087.htm
Руководство по расшифровке предохранителей для Volvo FH12
Автомобиль Volvo FH12 оснащен множеством предохранителей, которые защищают электрические системы и оборудование от перегрузок. Расшифровка предохранителей может помочь вам быстро устранить проблемы с электричеством в автомобиле, восстановив работу неисправных компонентов.
Воспользуйтесь таблицей расшифровки, чтобы определить соответствие между типом предохранителя и компонентами, которые он защищает. Также, имейте в виду, что некоторые предохранители имеют двойную функцию, защищая сразу несколько компонентов.
| Тип предохранителя | Защищаемый компонент |
|---|---|
| 15A | Кондиционер, прикуриватель |
| 20A | Подогреватель кузова, подогреватель сидений, стеклоочиститель |
| 25A | Предохранительная коробка, освещение, розетка в кабине |
| 30A | Электронный блок управления двигателем, радио, зарядное устройство |
Важно знать, что если предохранитель выгорел, необходимо заменить его на идентичный по размеру и амперажу. Использование предохранителей другого типа может привести к повреждению электрических систем и приборов в автомобиле
И не забывайте, что перегрузка электрических систем может быть следствием других неисправностей в автомобиле. Поэтому, обращайтесь к специалисту, если перегрузки предохранителей происходят слишком часто или есть подозрения в других проблемах.
Как проверить исправность предохранителя
Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.
Визуальная проверка
Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.
Проверка мультиметром
Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.
Как самостоятельно заменить предохранители на Фокус 1
Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:
- вскрыть крышку монтажного блока;
- используя специальный пинцет извлечь предохранитель из посадочного места;
- вставить в гнездо новый предохранитель.
Описание предохранителей с монтажного блока на 48штук.
Предохранители на печатной платой электрического центра
Вот оригинальное обозначение предохранителей
для увеличения кликнуть на изображение
F1 Пневматическая подвеска,
F2 Площадь ингибиторы, компрессор контроль
F3 Подушка безопасности, иммобилайзер
F5 Внутреннее освещение, таймер
F8 Делитель напряжения для радио
F11 Дальний свет моргнуть
F12 Пневматическая подвеска
F13 Эл. подогрев зеркал заднего вида
F14 Подогрев реле «radiopos»
F18 Управление вентилятором охлаждения
F20 Электромагнитные клапаны двигатель
F21 Приборы, эл. с подогревом зеркало реле
F24 Дополнительное оборудование
F25 Эл. зеркала заднего вида
F26 Блокировка дифференциала, отбора мощн.
F27 Электронный климат-контроль
F28 Указатель поворота, приборы
F31 Делитель напряжения 12В
F32 Задние противотуманные фары
F33 Габаритный свет левый
F34 Габаритный свет прицеп левая
F35 Bedlamps, в багажнике. лампа,bedlock
F36 Габаритный свет прицеп правая
F37 Габаритный свет правая тягача Индикатор габаритов
F38 Направление, предупреждения об опасности свет
F41 Эл. стеклоподъемник, пассажир сторона
F42 Эл. стеклоподъемник, со стороны водител
F45 Вентилятор, климат блок
F46 Электро подогрев сидений, парковочный нагреватель
F48 омыватель ветрового стекла и омыватель фар
Реле на печатной платой электрического центра
301 Реле, противотуманные фары 9; . (CG5)
305 Реле, фары заднего хода ;12; . (EA7)
306 Реле, полные балки ;11; . (CE55)
307 Реле, ближнего света ;3; . (CE48)
308 Реле, стоп-сигналы грузовик ;8; . (CK8)
308В Реле, стоп-сигналы прицеп ;10; . (CK15)
309L Реле, габаритные огни левая ;1; . (CE19)
309R Реле, габаритные огни правая ;2; . (CE26)
315R Реле, начиная переключатель ;4; . (AA42)
343 реле, задние противотуманные фонари ;7; . (CG12)
348A Реле, вентилятор, климат блок ;13; . (HA 6)
360 Реле, отбора мощности ингибитор ;14; (LD3) (LE4)
379 Реле, впрыска топлива ;5; . (AC17)
3005 Генератор контролируемой реле ;6; . (AA52)
3101 Реле, внутренние лампы ;15; . (ER13) (ES13)
VOLVO FH12 электрическая схема управления коробки передач Geartronic.
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
- Правообладателям
- Политика конфиденциальности
Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
