Расположение блоков предохранителей на МТЗ-80 и -82
Коммутационные устройства находятся в щитке, закрытом литьевой (формовочной) панелью. На корпусе заправочной емкости ГНС также расположен коммутационный модуль. Выключатели установлены в зоне размещения контрольно-измерительных приборов и на внешней стороне камеры сгорания.
Предохранители приборного щитка с литьевой панелью
Блок включает 3 секции плавких перемычек. В первом узле находятся преобразователи F7–F10, контролирующие работу рабочих фар (№ 7), отопителя (№ 8), стартера и датчиков скорости (№ 9).
Второй узел включает защитные элементы №№ 1–6 на 15 А и 25 А. Коммутационные устройства обеспечивают безопасность сигнального освещения (F1), задних фар (№ 2), стеклоомывателя (F4), звукового оповещения (F5), дальнего света (№ 6).
Прерыватели №№ 11–16 в третьем ряду контролируют:
- габаритное освещение левого борта;
- ближний свет фар;
- зуммер;
- свечи нагревания.
Предохранители щитка с формованной панелью
Консоль МТЗ-82 включает 16 преобразователей тока. Артикул изделия: 70Л-3801010.
Защитные элементы F2–3, F5, F12, F16 (15 А) предохраняют от повреждения цепи, питающие задние рабочие фары, световой сигнал (3), звуковое оповещение (5), выключатель устройств для прогрева камеры сгорания (16).
Вставки на 25 А отвечают за работу одножиклерного стеклоомывателя (6), сигнальной лампы (7), отопителя (9).
Предохранители на корпусе маслобака
Для электрических цепей, заряжающих аккумулятор, предусмотрена перемычка F3 (60 А). Вставка F8 (30 А) контролирует работу механизмов обогрева двигателя.
Выключатель тока № 3 в первом модуле размещен на левой опорной конструкции корпуса заправочного резервуара. Коммутационное устройство F5 находится на крышке модуля. Корпус маслобака оснащен выключателем свечи накаливания (R7).
Электромагнитные реле
В комплект универсального сельскохозяйственного трактора класса 1.4 б. с. входят электромагнитные устройства для замыкания (размыкания) цепи. 9 ножевых выключателей имеют стандартный размер (40Н).
Функции коммутационных выключателей:
- R1–R3 – разрыв цепей разворота, питания после остановки, коленчатого двигателя.
- №№ 4–7 – изменение режима работы стартера, регулирование свечей накаливания.
- R8–R9 – дальнее освещение, звуковой сигнал.
Схема подключения генератора
Итак, схема подключения автомобильного генератора необходима каждому трактористу, чтобы ввести его в эксплуатацию прямо «в поле».
Описание процесса
Подключение генератора МТЗ 80 – процедура несложная. Делается она в несколько этапов:
- Генератор болтами крепится к боковинке двигателя.
- Затем происходит натяжение ремня и окончательная фиксация болтом.
- После необходимо подключить электрику. Крепится она стандартным способом «клемма-болт». Вот электросхема генератора.
А как проверить генератор на МТЗ? Нужно повернуть ключ зажигания. Если загорелась красная лампа – значит была допущена ошибка. Она говорит о недостаточном заряде. Нужно еще раз проверить схему подключения.
Проверка обмотки
Генератор на МТЗ 82 все еще не запускается, возможно, проблема не в подключении, а в самой обмотке. Тогда понадобится диагностика системы.
Для этого нужно отключить генератор от мотора и полностью зарядить аккумулятор. Итак, минус нужно бросить на контакт М, а плюс на Ш.
Также могут понадобиться дополнительные тесты:
- Минус на М, а плюс — на В. Необходимо в цепь включить и индикаторную лампочку. Если все хорошо, гореть она не будет. В случае пробоя диода или плюсового вывода на корпус индикация будет заметной.
- Минус на любой контакт переменного напряжения, а плюс на В-колодку. Результат, как и ранее, определяется по лампочке.
- Положительный на М, а отрицательный на переменные контакты. Если горит лампа, значит в диоде пробой.
Также не будет лишним убедится в работоспособности самой лампочки. Иногда она не горит, потому что сломана.
Техническое обслуживание и ремонт
- Из строя вышел конечный потребитель электроэнергии;
- Контакт отсутствует там, где ему быть положено и присутствует там, где его априори быть не может;
- Контакты окислились, вследствие чего имеет место падение напряжения и чрезмерный нагрев проблемных контактов;
- Подгорают контакты, установленные на тяговом реле в стартере;
- Контакты на переключателях вышли из строя.
Монтажная схема электрооборудования трактора МТЗ-50:
1 — звуковой сигнал, 2 — генератор, 3 — свеча накаливания, 4 — реле-регулятор, 5 — амперметр, 6 — сигнализатор поворота, 7 — включатель звукового сигнала, 8 — переключатель сигналов поворота, 9 — фонарь, 10 — фонарь освещения номерного знака, 11 — штепсельная розетка, 12 — включатель «массы», 13 — включатель стоп-сигнала, 14 — стартер, 15 — коробка предохранителей.
Электрическая схема электрооборудования трактора ЮМЗ-6М:
1 — стартер, 2 — лампы освещения щитка приборов, 3 — переключатель поворотов, 4 — передний правый подфарник, 5 — задний правый фонарь и стоп-сигнал. 6 — указатель правого поворота, 7 — штепсельная розетка подключения приборов прицепа и прицепных сельскохозяйственных орудий, 8 – фонарь освещения номерного знака, 9 – стеклоочиститель, 10 – включатель стартера, 11 – центральный переключатель света, 12 – звуковой сигнал, 13 – включатель «массы», 14 – переносная лампа, 15 – генератор, 16 – реле – регулятор, 17 – реле блокировки РБ – 1.
Заключение
Электрическая проводка в тракторах МТЗ – компонент, требующий к себе усиленного внимания и постоянного контроля. Малейшие проблемы и нарушения в работе могут иметь самые непредсказуемые последствия, неся опасность, как для транспортного средства, так и для работающего в нём водителя.
голоса
Рейтинг статьи
электрооборудования МТЗ-80, цветная схема электропроводки старого образца
Владельцы тракторов задаются вопросом, что представляет собой электросхема МТЗ-82. Минский тракторный завод выпускает сельхозтехнику, которая известна далеко за пределами Беларуси. Распространение в сельском хозяйстве и на стройке получило применение агрегатов Беларус МТЗ-1221, МТЗ-80 и 82.
Что представляет собой электросхема МТЗ
Рассмотрим, из чего состоит схема электрооборудования минского трактора. Одним из преимуществ минской техники является использование качественной электропроводки, основанной на том, что металлические детали призваны выполнять роль массы. К преимуществам такой электрической проводки МТЗ-1221, стоит отнести:
- сокращенное число проводов;
- упрощенный подход к техническому обслуживанию.
Но нужно учитывать, что проводка требует постоянного ухода и контроля.
Это поможет контролировать исправность проводов, их изоляцию, надежность креплений. Если повреждения в электросхеме трактора МТЗ- не будут вовремя обнаружены, то может произойти возгорание, повреждение изоляции, выход из работы электрических цепей и т. д.
Рассмотрим электрооборудование тракторов «Беларус» и описание его работы.Электрическая схема МТЗ-1221, обладает следующими характеристиками:
- Имеет полихлорвиниловую цветную поверхность, обладающую низким напряжением.
- Дополнительными элементами выступают соединительные панели, разъемы, провода, которые могут быть смонтированы в жгуты. Например, такой полход применяется к проводам в МТЗ-82.
- Розетка ПС 300А-100 находится на задней стене операторской кабины и имеет7 контактов.
- Розетка предназначена для всех работ, где нужно электричество, в том числе и при перевозке грузов.
- Подключение к розетке осуществляется через штепсель.
- Если возникнет необходимость, то можно присоединить жгут проводов от других агрегатов. И на штепселе, и на розетке нанесены специальные маркировочные обозначения, которые помогают разобраться с местами присоединений проводов.
Таким образом, проводка МТЗ-80, 82 и 1221 является функциональной и предназначена для того, чтобы выдерживать нагрузки во время работы трактора.
Стартер в электросхеме трактора
Обязательным элементом электрооборудования минских тракторов является стартер, включение которого осуществляет цветная схема. Стартер состоит из следующих элементов:
- электрический двигатель;
- привод;
- реле;
- выключатель.
Мощность двигателя составляет 4,8 л.с. Электросхема МТЗ-82 обеспечивает работу двигателя постоянного тока стартера, который выполнен из катушек последовательного возбуждения. Все катушки имеют 4 полюса.

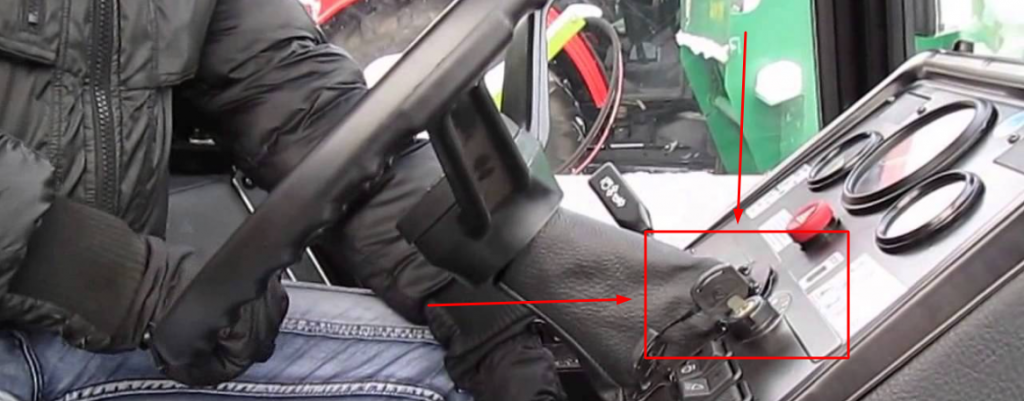

Чтобы включить стартер, разработчики установили специальный выключатель. Он расположен на пульте управления в кабине оператора. Запуск двигателя происходит благодаря тому, что идет питание от аккумулятора. Крутящий момент от вала постепенно передается на коленчатый вал, что связано с работой шестерни привода с маховиком.
Обслуживание электросхемы
Техническое обслуживание схемы трактора можно проводить своими руками или же с помощью электрика. Главное, чтобы это происходило регулярно, проверялись все клеммы и крепления. При необходимости надо провести очистку нужных деталей от грязи и пыли.
Стартер требует чистки каждые 3000 часов использования. Для этого нужно выполнить следующие действия:
- провести демонтаж стартера;
- удалить грязь;
- снять кожух, который выполняет защитные функции;
- провести проверку щеточно-коллекторного узла.
Потом стартер надо снова собрать и проверить изоляцию на проводах, соединения на штепселях, целостность проводов.
specmahina.ru
Стартер в электросхеме трактора
Обязательным элементом электрооборудования минских тракторов является стартер, включение которого осуществляет цветная схема. Стартер состоит из следующих элементов:
- электрический двигатель;
- привод;
- реле;
- выключатель.
Мощность двигателя составляет 4,8 л.с. Электросхема МТЗ-82 обеспечивает работу двигателя постоянного тока стартера, который выполнен из катушек последовательного возбуждения. Все катушки имеют 4 полюса.
Чтобы включить стартер, разработчики установили специальный выключатель. Он расположен на пульте управления в кабине оператора. Запуск двигателя происходит благодаря тому, что идет питание от аккумулятора. Крутящий момент от вала постепенно передается на коленчатый вал, что связано с работой шестерни привода с маховиком.
Как подключить на МТЗ-80
Трактор «Беларус» МТЗ-80 по умолчанию оснащен бензиновым стартером ПД-10У, называемым в простонародье «пускач». У него есть весомый минус – постоянная потребность в топливе. Чтобы подключить вместо пускача электрический стартер, необходимо преобрести сам стартер, задний переходной лист и маховик (или венец маховика).
Перед началом работы над заменой, изучите электросхемы и чертежи. Представленная схема показывает, что для подключения достаточно провод от реле подсоединить к «плюсу» стартера, а отрицательную клемму — к корпусу трактора.
Электросхема МТЗ 82
Схема электрооборудования трактора МТЗ-80Л/82Л.
- передняя фара
- передний указатель поворота
- датчик указателя температуры воды
- соединительная панель
- штепсельный разъем щитка приборов
- звуковой сигнал
- реле-регулятор
- генератор
- выключатель блока отопления-охлаждения
- электродвигатель блока отопления-охлаждения
- выключатель плафона
- плафон
- контрольные лампы включения “массы”, дальнего света и указателей поворота
- выключатель стеклоочистителя
- стеклоочиститель
- тахоспидометр
- контрольные лампы включения “массы”, дальнего света и указателей поворота
- переключатель света передних фар
- лампы освещения приборов
- включатель стартера
- центральный переключатель
- стеклоомыватель
- включатель “стоп”
- задняя фара
- задний фонарь
- соединительная панель
- выключатель задних фар
- штепсельный разъем щитка приборов
- штепсельная розетка
- фонарь освещения номерного знака
- выключатель стеклоомывателя
- переключатель указателей поворотов
- контрольные лампы включения “массы”, дальнего света и указателей поворота
- выключатель “массы”
- розетка переносной лампы
- аккумуляторная батарея
- выключатель блокировки запуска пускового двигателя
- кнопка звукового сигнала
- кнопка включения магнето
- реле указателей поворотов
- амперметр
- указатель температуры воды
- блоки плавких предохранителей
- стартер пускового двигателя
- магнето
- искровая свеча пускового двигателя
- электромагнитный клапан пускового подогревателя
- электродвигатель пускового подогревателя
- свеча накаливания пускового подогревателя
- выключатель пускового подогревателя
- контрольная спираль накаливания пускового подогревателя
- переключатель пускового подогревателя
- указатель уровня топлива
- приемник указателя уровня топлива.
