Электросхемы рено эспейс 3 с сентября 2000, электрооборудование

Предохранители и реле в салоне

Блок 1

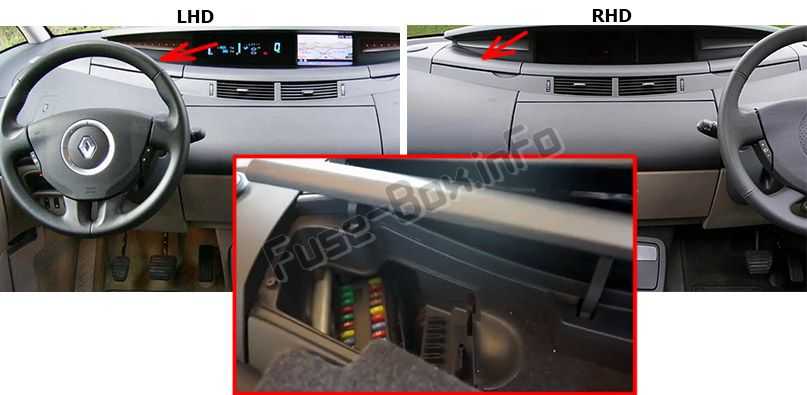

Расположен в верхней части приборной панели.

Фото

Схема

Расшифровка

F1	—
F2	(10A) Датчик включения стояночного тормоза, считывающее устройство зажигания, многофункциональный блок управления, выключатель стартера
F3	(10A) Корректор фар, блок управления корректором фар (ксеноновые фары), подогреватели форсунок омывателя лобового стекла, комбинация приборов, синтезатора голоса
F4	(20A) Противоугонная система, автоматическая коробка передач (АКПП), центральный замок, система отопителя/ кондиционера, датчик дождя, вентилятор датчика температуры воздуха в салоне, внутреннее зеркало заднего вида, система парковки, фонари заднего хода, подсветка выключателей, электродвигатель очистителя лобового стекла
F5	(15A) Лампы освещения салона
F6	(20A) Система кондиционирования, автоматическая коробка передач(АКПП), система блокировки дверей от случайного открывания, система поддержания скорости, диагностический разъем (DLC), электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, подсветка выключателей, стоп-сигналы, омыватели /очистители лобового стекла
F7	(15A) Блок управления корректором фар (ксеноновые фары), корректор фар, комбинация приборов, левая фара- ближний свет
F8	(7,5A) Правые передние габариты
F9	(15A) Указатели поворота/аварийная сигнализация
F10	(10A) Аудиосистема, электропривод сидений, электропривод стеклоподъемников, комбинация приборов, навигационная система, телематика
F11	(30A) Система кондиционирования, противотуманные фары, комбинация приборов, синтезатор голоса
F12	(5A) Система SRS
F13	(5A) Антиблокировочная система тормозов (ABS)
F14	(15A) Звуковой сигнал(ы)
F15	(30A) Блок управления электрооборудования двери водителя, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников
F16	(30A) Блок управления электрооборудования двери пассажира, электропривод стеклоподъемников
F17	(10A) Задние противотуманные фонари
F18	(10A) Обогреватель зеркал заднего вида на дверях
F19	(15A) Правая фара-ближний свет
F20	(7,5A) CD-чейнджер аудиосистемы, подсветка вентиляционной решетки приборной панели, лампа подсветки вещевого ящика, реостат подсветки комбинации приборов, лампы освещения салона, передние левые габариты, лампы подсветки номерного знака, навигационная система, подсветка переключателей
F21	(30A) Омыватель заднего стекла, дальний свет фар
F22	(30A) Центральный замок
F23	(15A) Разъемы питания дополнительного оборудования
F24	(15A) Разъем подключения дополнительного оборудования (задний), прикуриватель
F25	(10A) Выключатель стоп-сигналов (датчик положения педали тормоза), обогреватель заднего стекла, замок рулевой колонки (некоторые модели)
F26	—

Блок 2

Он находится за бардачком, со стороны пассажира.

Схема

Обозначение

17	Реле кондиционера
2	Реле электропривода сидений
3	Реле насоса омывателя фар
4	Реле стоп-сигналов
5	Реле 1 системы освещения в дневное время
6	Реле 2 системы освещения в дневное время
7	Реле электропривода задних стеклоподъемников (некоторые модели)
F26	(30A) Разъем электрооборудования прицепа
F27	(30A) Люк
F28	(30A) Электропривод стеклоподъемника, левый задний
F29	(30A) Электропривод стеклоподъёмника, правый задний
F30	(5A) Датчик положения рулевого колеса
F31	(30A) Шторка люка
F32	—
F33	—
F34	(15A) Электропривод сиденья -со стороны водителя
F35	(20A) Подогреватель передних сидений
F36	(20A) Электропривод сиденья — со стороны водителя
F37	(20A) Электропривод сиденья пассажира

Блок 3

Находится рядом с ЦЭБКС со стороны водителя

Схема

Описание

1	Реле противотуманных фар
2	Реле 1 основных цепей зажигания
3	Реле электродвигателя очистителя заднего стекла
4	Реле стартера
5	Реле вспомогательных цепей зажигания
6	Реле 2 основных цепей зажигания
7	Реле обогревателя заднего стекла
F1	Шунтирующий резистор электропривода стеклоподъемников-передние
F2	Шунтирующий резистор электропривода стеклоподъемников-задние
F3	Шунтирующий резистор системы освещения в дневное время — передние габариты
F4	Шунтирующий резистор системы освещения в дневное время — ближний свет

В салоне под ковриков подлокотника вещевого ящика, находится предохранитель отключения потребителей электроэнергии: 20А – Диагностический разъем, аудиосистема, ЭБУ, Центральный коммуникационный блок, охранная сигнализация.

liputrik.ru

• Главная
• Обо мне
• Карта Сайта
• Точки подключения сигнализаций Европейские Audi Audi A4
• Audi A6
• Audi TT

Mercedes-Benz
Opel
Volkswagen
Citroёn

Citroёn Jumper

Peugeot
Renault
Volvo
Saab
Fiat

Fiat Dukato

Fiat Doblo
Scoda

Skoda Fabia

Skoda Octavia
Японские

Acura Acura CL

Acura Integra
Acura TL
Infiniti
Honda

Honda Accord

Honda Airwave
Honda Aria
Honda Civic
Honda CRV
Honda Element
Honda Fit Aria
Honda Insight
Honda Mobilio Spike
Honda Odyssey
Honda Pilot
Honda Rafaga
Honda Saber
Honda Stepwgn
Honda Stream
Honda Integra
Lexsus
Mitsubishi
Mazda

Mazda Axela

Mazda BT-50
Mazda CX-5
Mazda CX-7
Mazda Demio
Mazda MPV
Mazda 2
Mazda 3
Mazda 6
Nissan
Subaru
Suzuki
Toyota
Корейские

Daewoo Daewoo Matiz

Daewoo Gentra
Daewoo Nexia
Daewoo Winstorm
Hyundai

Hyundai Accent

Hyundai Avante
Hyundai Elantra
Hyundai Equus
Hyundai Getz
Hyundai Genesis
Hyundai Grand Starex
Hyundai Grandeur
Hyundai i30
Hyundai i40
Hyundai ix35
Hyundai Porter
Hyundai Santa Fe
Hyundai Solaris
Hyundai Sonata
Hyundai Tucson
Hyundai Veloster
Kia

Kia Bongo

Kia Ceed
KIA Cerato
Kia Morning
Kia Optima
Kia Picanto
Kia Ria
Kia Sorento
Kia Sportage
Kia Soul
Kia Venga
SsangYong
Китайские

Chery Chery Fora

Chery Indis
Chery Very
Great Wall

Great Wall Wingle

Great Wall Hover
Great Wall G-5 Safe
Geely

Geely MK

BYD
Американские

Ford Ford C-MAX

Ford Escape
Ford Expedition
Ford Excursion
Ford Focus
Chevrolet

Chevrolet Malibu

Chevrolet Aveo
Chevrolet Cavalier
Chevrolet Cruse
Chevrolet Epica
Chevrolet Lacetti
Chevrolet Lanos
Chevrolet Rezzo
Chevrolet Silverado
Chevrolet Spark
Chevrolet Tahoe
Chevrolet Tracker
Chevrolet Trailblazer
Chevrolet Niva
Chevrolet Orlando
Российские

ВАЗ Lada Granta

Lada Kalina
Lada Priora
ГАЗ

ГАЗ 3110

Газель, Соболь, Баргузин
УАЗ

УАЗ Patriot

• «Газелистам» на заметку
• Ford Transit замена свечей накаливания
• Замена радиатора отопителя на Chevrolet Lanos.
• Установка сигнализации на Chevrolet Orlando
• Замена генератора на Ford Focus

ПОЛЕЗНЫЕ СОВЕТЫ (1)

• Audi A6 Замена вентилятора отопителя
• «Газелистам» на заметку
• Chevrolet Lacetti проблемы со светом.
• Cнятие вентилятора отопителя на Volvo S60
• Renault Scenic II “Секретный” блок предохранителей
• Замена генератора на Ford Focus
• Замена мотора вентилятора отопителя на Nissan x-trail
• Как заменить радиатор отопителя на ВАЗ-2115
• Поиск утечки.
• Установка подогревателя СЕВЕРС-М

Выберете модификацию т/с для поиска блок предохранителей

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Расположение предохранителей и реле в блоке в салоне авто

Расположение реле в блоке в салоне

Цепи, защищаемые предохранителями, расположенными в блоке в моторном отсеке

Расположение реле и предохранителей в блоке в моторном отсеке

Реле расположенные в блоке в моторном отсеке

Рассмотрены автомобили Renault Espace 3, grand espace 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

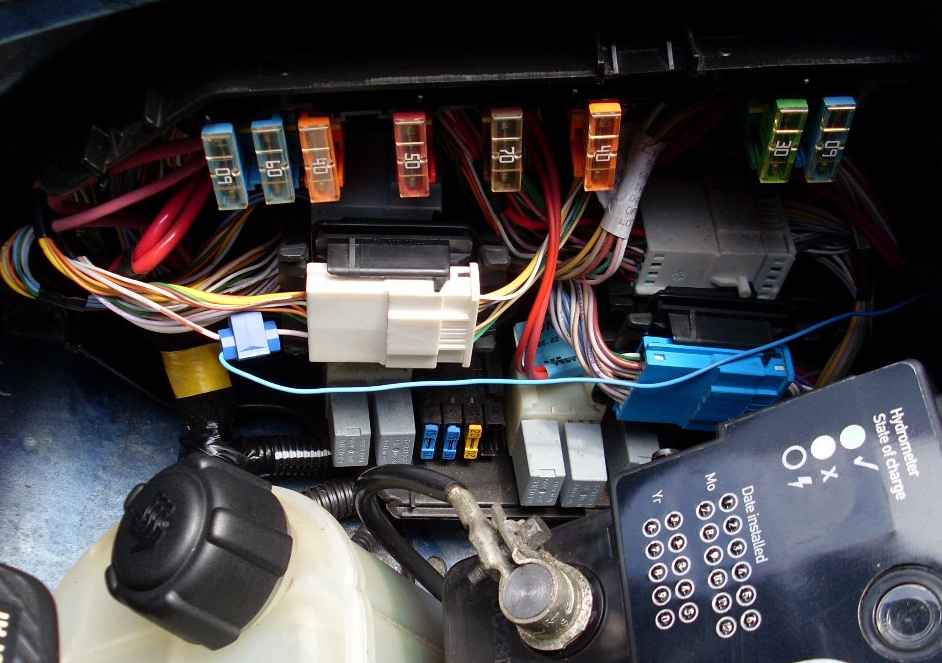

Блок предохранителей и реле в моторном отсеке.

Реле дальнего света фар

Реле ближнего света фар

Реле электродвигателя вентилятора отопителя

Реле катушки зажигания

Реле системы управления двигателем

Реле кислородного датчика

Реле топливного насоса

(40A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла

(60A) Блок предохранителей/реле, пространство для ног ^42), реле основных цепей зажигания, многофункциональный блок управления (1999^)

(60A) Блок предохранителей/реле, пространство для ног ^12, F29)

(30А) Управление двигателем

(70A) Реле фар — дальний свет, реле фар — ближний свет, омыватели фар

(60A) Антиблокировочная система тормозов (ABS)

(60A) Разъем системы зарядки

(40A) Реле 1 электродвигателя вентилятора системы охлаждения

(40A) Реле 2 электродвигателя вентилятора системы охлаждения

(15A) Левая фара — дальний свет

(15A) Правая фара — дальний свет

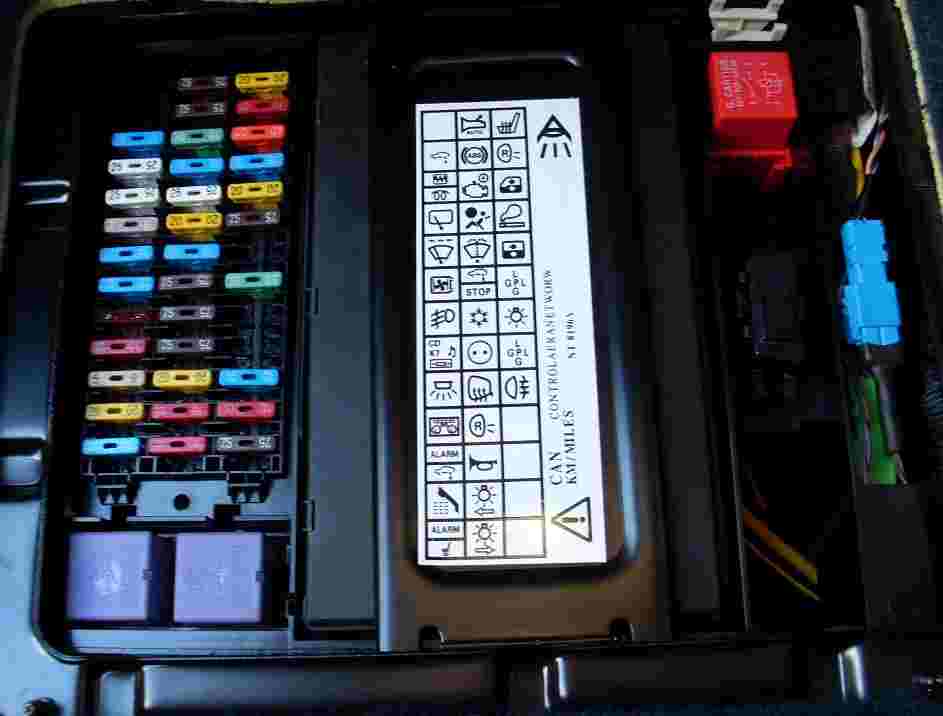

Блок предохранителей в салоне Renault Espace 3.

Расположен в пространстве для ног пассажира (переднего).

Схема расположения предохранителей и реле в блоке для автомобилей выпускавшихся до 1999 года.

Реле электропривода задних стеклоподъемников

Реле обогревателя заднего стекла

Реле задних противотуманных фонарей

Реле лампы освещения салона — задняя

Реле противоугонной системы

Реле передних противотуманных фар

Реле 1 основных цепей зажигания

Реле прерывистого режима работы очистителя лобового стекла

Диагностический разъем (DLC)

(10A) Лампы переднего левого габарита/заднего левого габарита

(10A) Лампы переднего правого габарита/заднего правого габарита

(7,5A) Обогреватель зеркал заднего вида на дверях

(25A) Электропривод сидений

(15A) Система кондиционирования, центральный замок, иммобилайзер

(15A) Аварийная сигнализация

(25A) Очиститель заднего стекла

(3A) Управление двигателем

(25A) Очиститель лобового стекла

(10A) Система кондиционирования, фонари заднего хода

(20A) Подогреватель сидений

(25A) Очиститель лобового стекла

(15A) Левая фара — дальний свет

(15A) Правая фара-дальний свет

(7,5A) Фонари заднего хода

(10A) Система двухкомпонентной топливо подачи Bi-fuel

(15A) Противотуманные фары

(10A) Задние противотуманные фонари

Перемычка- положение «АСС»

(15A) Система управления двигателем -Дизель

(20A) Звуковой сигнал

(5A) Противоугонная система, аудиосистема

(10A) Аудиосистема, телефон

(10A) Лампы освещения салона

(20A) Аудиосистема, подсветка выключателей

(5A) Система управления подвеской

(5A) Комбинация приборов

(5A) CD-чейнджер аудиосистемы

(5A) Автоматическая коробка передач

(7,5A) Антиблокировочная система тормозов (ABS)

(30A) Управление двигателем

(15A) Подушка безопасности, противоугонная система, комбинация приборов

(20A) Система поддержания скорости, аварийная сигнализация, стоп-сигналы, система активной подвески

(30A) Электропривод стеклоподъемников

(30A) Электропривод стеклоподъемников

Перемычка- система управления АКПП, реле основных цепей зажигания

(5A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel)

Схема расположения предохранителей и реле в блоке для автомобилей выпускавшихся после 1999 года.

• Проблемы с генератором ауди а6 с5

• Как отключить датчик удара на старлайн а4

• Замена датчика парктроника киа сид 2011

• Датчик скорости ниссан мурано z51 где находится

• Генератор на газель повышенной мощности

Ремонт частичных отказов вакуумного ЦЗ

Во многих случаях неисправности ЦЗ сопровождаются продолжительной работой насоса. Он не прекращает работать пока его не отключит защита.

1. ЦЗ открывает и закрывает двери до тех пор пока компрессор не отключится. В такой ситуации причина в неисправности выключателя привода. На плату насоса с активатора поступает напряжение, при поступлении на плюс двери открываются или закрываются. Необходимо отремонтировать выключатель или заменить его новым.
2. Двери закрываются и открываются, центральный замок не открывает лишь некоторые из них, при этом компрессор продолжает работать пока не сработает защита.

Причин неисправностей может быть несколько:

• нарушена герметичность шлангов вакуумной магистрали;
• сигналы на плату управления компрессором поступают, но он на них не реагирует;
• от концевого выключателя привода одной из дверей до платы управления насосом не поступает сигнал, поэтому не смотря, на то, что двери открылись либо закрылись, компрессор продолжает работать.

Во втором случае проверяют всю электросеть от активатора до управляющей платы, а также напряжение на каждом проводе. Если найден обрыв цепи, его нужно устранить.

Причина может быть в неисправности блока управления компрессором. В таком случае нужно его разобрать и аккуратно зачистить контакты клемм. Если это не дало положительных результатов, то нужно проверить и отремонтировать схему платы управления.

Где находится предохранитель головного устройства на Рено Эспейс 3?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Рено Эспейс 3 . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Однако, в зависимости от типа автомобильного радиоприемника, оно может находиться в двух разных местах. Он часто подключается к 12-вольтовым розеткам на центральной консоли. Мы узнаем два места где предохранитель автомагнитолы вашего Рено Эспейс 3 можно идентифицировать.

Установка предохранителя оригинальной автомагнитолы на Рено Эспейс 3

.Если у вас все еще есть оригинальное головное устройство на вашем Renault Espace 3, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к руководству по эксплуатации автомобиля. Вот шаги, которых следует придерживаться до конца процедуры:

Просмотрите руководство по эксплуатации на крышке блока предохранителей

найти предохранитель автомагнитолы вашего Renault Espace 3 , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.

Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите машину к своему технику, чтобы он мог более внимательно изучить причину вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другого производителя на Рено Эспейс 3

Наконец-то мы узнаем случай с автомагнитолой, купленной в магазинах, и как найти предохранитель автомагнитолы на Рено Эспейс 3 в данной ситуации . Вот несколько шагов, которые нужно выполнить, чтобы получить доступ к этому предохранителю:

• Выньте автомагнитолу из своего Renault Espace 3. , обычно вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
• За автомагнитолой вашего Рено Эспейс 3 вы должны увидеть на проводах питания единственный черный блок предохранителей, откройте его, именно в нем вы найдете предохранитель автомагнитолы вашего Рено Эспейс 3
• Это предохранитель из прозрачного стекла, так что теперь у вас будет возможность поменять предохранитель на Рено Эспейс 3

Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители как предохранитель стартера на Рено Эспейс 3, или предохранитель звукового сигнала, не думайте дважды, чтобы ознакомиться с нашими статьями, посвященными этим предохранителям.

Чтобы получить больше советов по Renault Espace 3, ознакомьтесь с Renault Espace 3 категория.

Блок с предохранителями и реле в салоне

Вариант 1

Расшифровка

p, blockquote 11,0,0,0,0 —>

FA	(15A) Запасной
FB	(10A) Запасной
FC	Запасной
F1	(10A) Лампы переднего левого габарита/ заднего левого габарита
F2	(10A) Лампы переднего правого габарита/ заднего правого габарита
F3	(7,5A) Обогреватель зеркал заднего вида на дверях
F6	(25A) Электропривод сидений
F9	(25A) Очиститель заднего стекла
F10	(15A) Управление двигателем
F11	(15A) Прикуриватель
F12	(25A) Очиститель лобового стекла
F13	(7,5A) Фонари заднего хода
F14	(20A) Подогреватель сидений
F15	(25A) Многофункциональный блок управления, очистители лобового стекла
F18	(10A) Отопитель/ кондиционер, фонари заднего хода
F19	(20A) Люк
F21	(15A) Противотуманные фары
F22	(10A) Задние противотуманные фонари
F25	(20A) Звуковой сигнал
F26	(15A) Аудиосистема, электропривод зеркал заднего вида на дверях
F27	(10A) Телефон
F28	(10A) Лампы освещения салона
F29	(10A) Многофункциональный блок управления
F30	(5A) Противоугонная система, система активной подвески
F31	(3A) Реле электродвигателя вентилятора системы охлаждения
F33	(15A) Аудиосистема отопитель/ кондиционер
F34	(7,5A) Дополнительное оборудование
F36	(7,5A) Автоматическая коробка передач
F37	(7,5A) Антиблокировочная система тормозов (ABS)
F38	(30A) Управление двигателем
F39	(15A) Подушка безопасности, противоугонная система
F40	(20A) Система поддержания скорости, стоп-сигналы, система активной подвески
F41	(40A) Электропривод стеклоподъемников-передний
F42	(30A) Звуковой сигнал, выключатель освещения
F57	(30A) Система управления подвеской

Вариант 2

Предохранители

p, blockquote 20,0,0,0,0 —>

F1	(10A) Лампы переднего левого габарита/ заднего левого габарита
F2	(10A) Лампы переднего правого габарита/ заднего правого габарита
F3	(7,5A) Обогреватель зеркал заднего вида на дверях
F6	(25A) Электропривод сидений
F7	(15A) Система кондиционирования, центральный замок, иммобилайзер
F8	(15A) Аварийная сигнализация
F9	(25A) Очиститель заднего стекла
F10	(3A) Управление двигателем
F11	(15A) Прикуриватель
F12	(25A) Очиститель лобового стекла
F13	(10A) Система кондиционирования, фонари заднего хода
F14	(20A) Подогреватель сидений
F15	(25A) Очиститель лобового стекла
F16	(15A) Левая фара — дальний свет
F17	(15A) Правая фара-дальний свет
F18	(7,5A) Фонари заднего хода
F19	(10A) Люк
F20	(10A) Система двухкомпонентной топливо подачи Bi-fuel
F21	(15A) Противотуманные фары
F22	(10A) Задние противотуманные фонари
F23	Перемычка- положение «АСС»
F24	(15A) Система управления двигателем -Дизель
F25	(20A) Звуковой сигнал
F26	(5A) Противоугонная система, аудиосистема
F27	(10A) Аудиосистема, телефон
F28	(10A) Лампы освещения салона
F29	(20A) Аудиосистема, подсветка выключателей
F30	(5A) Система управления подвеской
F31	(3A) отопитель/ кондиционер
F32	(15A) Аудиосистема
F33	отопитель/ кондиционер
F34	(5A) Комбинация приборов
F35	(5A) CD-чейнджер аудиосистемы
F36	(5A) Автоматическая коробка передач
F37	(7,5A) Антиблокировочная система тормозов (ABS)
F38	(30A) Управление двигателем
F39	(15A) Подушка безопасности, противоугонная система, комбинация приборов
F40	(20A) Система поддержания скорости, аварийная сигнализация, стоп-сигналы, система активной подвески
F41	(30A) Электропривод стеклоподъемников
F42	(30A) Электропривод стеклоподъемников
F43	Перемычка- система управления АКПП, реле основных цепей зажигания
F61	(5A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel)

Основные характеристики

Схема реле предохранителей Рено Эспейс 3 имеет следующие основные характеристики:

• Надежность и долговечность. Система реле предохранителей разработана с высокими стандартами качества и имеет долгий срок службы.
• Защита от короткого замыкания. В случае короткого замыкания в электрической системе автомобиля, реле предохранителей быстро срабатывает и предотвращает возможные повреждения.
• Удобство использования. Схема реле предохранителей Рено Эспейс 3 разработана с учетом удобства использования и имеет понятную и интуитивно понятную структуру.
• Гибкость настройки. Реле предохранителей позволяет настраивать различные параметры и функции, чтобы соответствовать конкретным потребностям владельца автомобиля.

Таблица ниже показывает расположение и функции основных реле предохранителей в схеме Рено Эспейс 3:

Реле	Функция
Реле мигалок	Управление работой мигалок и аварийной сигнализации
Реле ближнего света	Регулировка освещения дороги в ближнем режиме
Реле дальнего света	Управление работой дальнего света фар
Реле стеклоочистителя	Управление работой стеклоочистителей и омывателей стекол
Реле печки	Регулировка работы системы отопления и вентиляции
Реле дворников	Управление работой передних и задних дворников

Таким образом, схема реле предохранителей Рено Эспейс 3 обеспечивает надежную и удобную защиту электрической системы автомобиля, а также позволяет легко управлять различными функциями и системами.

Принцип работы

Схема реле предохранителей Рено Эспейс 3 представляет собой систему, которая отвечает за защиту электрических цепей автомобиля. Она состоит из реле и предохранителей, которые расположены на специальной панели управления.

Основной принцип работы схемы реле предохранителей заключается в следующем:

• При включении зажигания автомобиля, реле предохранителей получает питание и активируется. В этот момент контакты реле замыкаются, что позволяет электрическому току проходить по цепям автомобиля.
• На панели управления имеются различные кнопки и переключатели, которые позволяют водителю контролировать работу электрических цепей. Например, можно включить или выключить освещение салона, настройки сидений и зеркал, аудиосистему и другие устройства.
• Если происходит перегрузка или короткое замыкание в электрической цепи, соответствующий предохранитель срабатывает. При этом контакты предохранителя размыкаются, и электрический ток не может пройти дальше.
• Срабатывание предохранителя приводит к отключению электрического устройства или группы устройств, связанных с соответствующей цепью.
• В случае срабатывания предохранителя необходимо заменить его на новый экземпляр с теми же характеристиками.

Таким образом, схема реле предохранителей Рено Эспейс 3 обеспечивает защиту электрических цепей автомобиля, а также позволяет водителю контролировать и управлять работой электрических устройств.

Реле и предохранители Renault Scenic и Megane 1: назначение

Стандартные предохранители Рено Меган 1 поколения конструктивно не отличаются от аналогов, монтируемых на других машинах. Основные блоки сконструированы специально для защиты электронного оборудования от перегрузок, короткого замыкания.

В первой модификации 1996-1999 годов плавких элементов устанавливалось минимальное количество – запутаться невозможно. Простое оборудование было усложнено на авто прошедших рестайлинг 2001 года. Расположение блоков осталось прежним – поменялась только их комплектация. Не имеет разницы и тип потребляемого топлива. На версиях бензин и дизель отличается исключительно проводка.

Для удобства пользователя блок разделен на две части. Это позволяет снизить габаритные размеры панелей и упростить их обслуживание.

Схема расположения предохранителей Renault Espace IV 2003-2014

Предохранители прикуривателя (розетки) в Renault Espace IV являются предохранители F23 (гнезда для аксессуаров на консоли) и F24 (прикуриватель) в блоке предохранителей приборной панели (2003-2006).

Расположение блока предохранителей

Пассажирский салон

Откройте крышку 1, затем поднимите откидную крышку 2. Для идентификации предохранителей обратитесь к наклейке с обозначением предохранителей под откидной крышкой 2.

Предохранитель отключения потребителя

Он расположен под подкрылком, между передними сиденьями.

Находится на батарее.

Схемы блоков предохранителей

2003, 2004, 2005, 2006

Пассажирский отсек

№	Amp	Описание
F1	—	Не используется
F2	10	Питание UCH — Считыватель карт — Кнопка включения стартера — Автоматический стояночный тормоз
F3	10	Синтезатор голоса -Регулировка света ксеноновых ламп -Приборные панели -Демпфирующие форсунки -Колесо регулировки фар
F4	20	Фонари заднего хода — Отопление и кондиционирование воздуха — Система помощи при парковке — + Сигнал аварийной сигнализации после зажигания — Переключатель управления освещением — Датчик дождя — Электрохромные дверные зеркала — Компрессор кондиционера — Сигнал электродвигателя стеклоочистителя
F5	15	Освещение салона по таймеру
F6	20	Тормозные огни — Ножка стеклоочистителя — Диагностический разъем — Индикатор блокировки от детей — Индикатор электрозамка заднего хода — Освещение переключателей электрических стеклоподъемников — Круиз-контроль — Подключение комплекта громкой связи
F7	15	Левая фара ближнего света — Компьютер ксеноновых ламп — Мотор регулировки света
F8	7.5	Правый боковой фонарь
F9	15	Предупреждающие огни и индикаторы опасности
F10	10	Система связи — Радио — Память положения водителя — Реле сидений — Реле заднего электрического стеклоподъемника Питание
F11	30	Синтезатор голоса — Приборная панель — Передние противотуманные фары — Кондиционер
F12	5	Подушки безопасности и преднатяжители
F13	5	Компьютер ABS — Электронная программа стабилизации
F14	15	Звуковой сигнал (бипер)
F15	30	Стеклоподъемник переднего стекла со стороны водителя — Электрические дверные зеркала
F16	30	Электрическое стекло пассажира
F17	10	Задние противотуманные фонари
F18	10	Дверные зеркала с подогревом
F19	15	Правая ближняя фара
F20	7.5	Левый боковой фонарь — Регулятор освещения и перчаточный ящик — Освещение регистрационного знака — Освещение прикуривателя — Выключатели освещения, кроме дверей и предупреждающих огней — Освещение управления стояночным тормозом
F21	30	Фары дальнего света и задний стеклоочиститель
F22	30	Центральный замок двери
F23	15	Гнезда для аксессуаров консоли
F24	15	Прикуриватель
F25	10	Блокировка рулевой колонки, питание реле заднего стекла с подогревом

Реле

№	Реле
R2	Задний экран с подогревом
R7	Передние противотуманные фары
R9	Стеклоочиститель ветрового стекла
R10	Стеклоочиститель ветрового стекла
R11	Задний экран — фонари заднего хода
R12	Дверной замок
R13	Дверной замок
R18	Освещение салона по таймеру
R19	Релейная пластина
R21	Начальное торможение
R22	UCH — + после зажигания
R23	Аксессуары, радио с дооснащением — Заднее электрическое стекло
	Шунт
SH1	Заднее электрическое окно
SH2	Переднее электрическое стекло
SH3	Дневные ходовые огни
SH4	Дневные ходовые огни

Предохранитель отключения потребителя

Предохранитель отключения потребителей (20A): диагностическое гнездо — радио — компьютер памяти сидений — блок часов и внешней температуры — компьютер навигации — центральный блок связи — подключение сигнализации — приемник давления в шинах

Моторный отсек

№	Amp	Описание
F26	30	Розетка для каравана
F27	30	Люк в крыше
F28	30	Заднее левое электрическое окно
F29	30	Заднее правое электрическое стекло
F30	5	Датчик угла поворота рулевого колеса
F31	30	Шторный люк
F32	—	Не используется
F33	—	Не используется
F34	15	Электропривод сиденья водителя
F35	20	Сиденья водителя и пассажира с подогревом
F36	20	Электрическое сиденье водителя
F37	20	Электрическое сиденье пассажира
		Реле
R3		Поставка сидений
R4		Подфарник для дневных ходовых огней
R5		Фары с ближним светом для дневных ходовых огней
R6		Насос омывателя фар
R7		Отключение тормозных огней
R17		Кондиционер
R20		Электрическое окно

Ваша схема может отличаться.

Ремонт электрического ЦЗ

Соленоиды ЦЗ со временем плохо переносят пониженные температуры из-за высокой влажности, особенно весной и осенью. Сначала они начинают подклинивать, а потом дверь уже не закрывается и не открывается. Соленоиды можно почистить и смазать, но лучше заменить приводами с моторчиком.

Активаторы могут не срабатывать или срабатывать частично на одной из нескольких дверей по следующим причинам:

1. Повреждения в цепи или некачественные контакты в электрической проводке.
2. Неисправно реле.
3. Если управление осуществляется с платы, то возможно, что причина в ее неисправности.
4. Плохой контакт на клеммах устройств или повреждения в электросхеме привода.
5. Износ комплектующих активатора.
6. Перегорела обмотка.

Ремонт центрального замка автомобиля следует начинать с проверки неработающих активаторов: поступает ли на них напряжение. Если активирована функция закрытия дверей, должно поступать напряжение на один провод. Если поступает сигнал на открывание, с 1-го провода напряжение уходит и появляется на 2-м. Исходя из полученных результатов, выполняются дальнейшие действия: проверяют либо активатор и ремонтируют его в случае неисправности, либо проверяют всю цепь, исправляя поврежденные участки. Обрыв проводов чаще всего встречается в гофре.

Извините, в настоящее время нет доступных опросов.

Локализация неисправностей центрального замка

Все неисправности центрального замка (ЦЗ) условно можно разделить на следующие категории: полный или частичный отказ; замок не работает или работает со сбоями из-за механических либо электрических дефектов или повреждений. При выявлении неисправностей центрального замка следует основываться на этой классификации и начинать ремонт не с каких-то конкретных действий, а с диагностики оборудования. Это позволит сохранить немало времени, а возможно, и финансов.

Центральный замок должен функционировать независимо от того, работает двигатель автомобиля или нет, а также включено или нет зажигание – главное, чтобы бортовая сеть не была обесточена (клеммы питания должны быть подсоединены к аккумулятору). Вся система состоит из соединяющих проводов, выключателей и:

• электрических приводов (соленоидов или механизмов с моторчиком) – электрический центральный замок;
• вакуумных приводов, трубок, компрессора и платы его управления – пневматический (вакуумный) центральный замок.

Приводы обычно называют актуаторами или активаторами. В водительской двери автомобиля, а также нередко и в передней пассажирской, установлен управляющий привод, который при срабатывании отправляет по отдельным проводам электрический сигнал на открывание/закрывание остальных дверей (на управляющую плату или на силовые реле остальных дверей – только в электрическом ЦЗ).

При наличии автосигнализации ремонт начинают с ее тестирования. Если центральный замок не срабатывает от ее переносного пульта, то в первую очередь следует проверить, как он работает от ключа и кнопки для открытия/закрытия водительской двери (и передней пассажирской, если в ней тоже установлен управляющий привод). Когда «вручную» центральный замок работает, следует искать неисправность в электрических и управляющих цепях сигнализации. В первую очередь надо проверить батарейку дистанционного пульта – возможно, она разряжена.

Расположение и схема БП

Далее предлагаем вам узнать, где находятся и какие функции выполняют предохранители на БП в автомобилях Рено второго и третьего поколения. В обеих моделях автомобилей основной БП расположен на левой стороне торпеды. Чтобы добраться до него с водительского места, нужно на панели приборов с левой стороны под рулем снять крышку.

Кроме того, в машинах французского производителя есть еще один БП, который установлен в моторном отсеке. Его схема также будет описана ниже. Несмотря на одинаковое местонахождение БП, схемы в обеих моделях авто отличаются друг от друга, поэтому мы рассмотрим их описание отдельно.

Можете ли вы самостоятельно заменить блок предохранителей?

Опрос

• Да
• Нет

Загрузка …

Меган 2

Ниже представлена схема БП для автомобиля Рено Меган 2, находящего в салоне транспортного средства.

Схема БП в автомобиле Рено Меган 2, установленного в салоне

Маркировка	Предназначение
С	Данный компонент определяет работоспособность вентилятора отопителя системы.
D	Устройство обеспечивает функционирование электрических стеклоподъемников, установленных на задних пассажирских дверях.
E	Отвечает за работу люка крышки.
F	Обеспечивает работу системы ABS.
G	Этот компонент является многофункциональным и отвечает сразу за несколько устройств: за работу аудиосистемы; устройство омывателя фар; устройство омывателя стекол; прикуривателя; обогрев сидений; сигнализацию.
H	Обеспечивает функционирование стоп-сигналов.
L, M	Данный компонент обеспечивает работу стеклоподъемников передних дверей.
N	Обеспечивает функциональность панели приборов, мультимедийной системы, а также устройства регулировки зеркал заднего вида.
O	Этот компонент обеспечивает функционирование звукового гудка.
P	При выходе из строя этого компонента работа дворника заднего стекла невозможна.
R	Отвечает за работу климатической установки.
S	Обеспечивает функциональность датчика измерения температуры в салоне автомобиля.
T	Обогревает передние сидения.
U	Отвечает за одновременную блокировку всех дверей авто.
W	Обогревает зеркала заднего вида.
A	Реле электрического стеклоподъемника.

Ниже описан блок, находящийся под капотом, а также назначение его компонентов. Именно в этом БП расположен предохранитель ближнего света и других оптических приборов.

БП в Рено, расположенный в моторном отсеке

Описание элементов БП

Описание элементов БП

Меган 3

Далее предлагаем вам ознакомиться со схемой БП в автомобиле Рено Меган 3. Этот БП установлен в салоне авто.

БП Рено, расположенный в салоне

Обозначения каждого компонента указаны ниже.

Описание элементов БП

Описание элементов БП

Описание элементов БП

Ниже представлена схема БП, установленного в моторном отсеке авто. Предлагаем ознакомиться со схемой и описанием компонентов.

Электрическая схема расположения элементов на БП, установленном под капотомНазначение компонентов БП, который находится в моторном отсеке

Блок под капотом рено эспейс 3

p, blockquote 26,0,0,0,0 —>

F44	(40A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла
F45	(60A) Блок предохранителей /реле, пространство для ног ^42), реле основных цепей зажигания, многофункциональный блок управления (1999^)
F46	(60A) Блок предохранителей /реле, пространство для ног ^12, F29)
F47	—
F48	(50А) отопитель/ кондиционер
F49	(30А) Управление двигателем
F50	(70A) Реле фар — дальний свет, реле фар — ближний свет, омыватели фар
F51	(60A) Антиблокировочная система тормозов (ABS)
F53	(60A) Разъем системы зарядки
F54	(40A) Реле 1 электродвигателя вентилятора системы охлаждения
F55	(40A) Реле 2 электродвигателя вентилятора системы охлаждения
F56	—
F57	—
F58	(15A) Левая фара — дальний свет
F59	(15A) Правая фара — дальний свет

1. Вариант 1

1. Реле дальнего света фар
2. Реле ближнего света фар
3. Реле электродвигателя вентилятора отопителя
4. —
5. Реле стартера
6. —
7. Реле катушки зажигания
8. Реле системы управления двигателем
9. Реле кислородного датчика
10. Реле топливного насоса

p, blockquote 27,0,0,0,0 —>

1. Реле топливного насоса
2. Реле топливного насоса
3. Реле стартера
4. Реле включения ближнего света фар при движении днем
5. Реле вентилятора отопителя
6. Реле включения 2 скорости вентилятора системы охлаждения двигателя
7. Реле вентилятора системы охлаждения двигателя
8. Реле защиты двигателя от перегрева
9. Реле вентилятора системы охлаждения двигателя

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Engine compartment

The photo

Diagram

Description

F44	(40A) Heated door mirrors, heated rear window
F45	(60A) Fuse / relay box, footwell ^ 42), main ignition circuit relay, multifunction control module (1999 ^)
F46	(60A) Fuse / relay box, footwell ^ 12, F29)
F47	–
F48	(50A) heater / air conditioner
F49	(30A) Engine management
F50	(70A) Headlamp relay – high beam, headlamp relay – low beam, headlamp washers
F51	(60A) Anti-lock braking system (ABS)
F53	(60A) Charging connector
F54	(40A) Cooling fan motor relay 1
F55	(40A) Cooling fan motor relay 2
F56	–
F57	–
F58	(15A) LH headlamp-high beam
F59	(15A) RH headlamp-high beam

Type 1

1. Headlamp high beam relay
2. Headlamp low beam relay
3. Heater blower motor relay
4. –
5. Starter relay
6. –
7. Ignition coil relay
8. Engine control relay
9. Oxygen sensor relay
10. Fuel pump relay

Type 2

1. Fuel pump relay
2. Fuel pump relay
3. Starter relay
4. Relay for dipped headlights when driving during the day
5. Heater fan relay
6. Relay for turning on the 2nd speed of the fan of the engine cooling system
7. Engine cooling fan relay
8. Motor overheating protection relay
9. Engine cooling fan relay
