Паз 3205 базовый автобус малого класса, который выпускается с 1989 года по настоящее время как с дизельными, так и бензиновыми двигателями в различных модификациях и рестайлинговых версиях, таких как Паз 32053, Паз 32054 и Паз 4234. В данной статье мы представим описание предохранителей и реле Паз со схемами блоков и местами их расположения. В заключении предложим скачать электрические схемы электрооборудования паз 32053.

Местоположение предохранителей

На автобусе ПАЗ 32053 предохранители находятся в различных местах, их расположение зависит от конкретных систем и устройств, к которым они относятся.

Местоположение основных предохранителей:

1. Предохранители основных систем автобуса, таких как система питания и освещение, находятся в панели предохранителей, которая обычно расположена на щите приборов в салоне автобуса

Чтобы найти эту панель, обратите внимание на надписи «Предохранители» или иконку соответствующую панели

2. Некоторые предохранители, относящиеся к электрическим системам, могут также находиться под капотом автобуса, в близи аккумулятора и других узлов электрооборудования.

Местоположение дополнительных предохранителей:

1. Дополнительные предохранители, которые отвечают за работу дополнительных электрических систем автобуса, таких как автомобильные радио, системы навигации или устройства безопасности, такие как система пожаротушения, могут находиться в отдельной панели предохранителей, специально предназначенной для этих систем. В зависимости от конкретной модели автобуса, эта панель может быть расположена в салоне автобуса или под капотом.

2. Некоторые системы, такие как система кондиционирования или система отопления, могут иметь собственные предохранители, которые находятся в близи соответствующих устройств в автобусе.

Важно помнить, что местоположение предохранителей может незначительно отличаться в зависимости от конкретной модели и конфигурации автобуса ПАЗ 32053. Рекомендуется обратиться к руководству по эксплуатации или обратиться к профессионалам для получения более точной информации о местонахождении предохранителей на вашем автобусе

Блоки предохранителей

Находятся под панелью приборов.

p, blockquote 15,1,0,0,0 —>

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Назначение

p, blockquote 19,0,0,0,0 —>

Левый блок

p, blockquote 20,0,0,0,0 —>

1FU1	8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2	8А Питание выключателя плафона водителя, аварийного выключателя
1FU3	16А Питание приборов, блока АБС, система зажигания
1FU4	8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5	8А Питание левого стеклоочистителя
1FU6	8А Питание циркуляционного насоса
1FU7	8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8	16А Питание противотуманных фонарей
1FU9	8А Питание габаритных фонарей правой стороны
1FU10	8А Питание габаритных фонарей левой стороны

Правый блок

p, blockquote 21,0,0,0,0 —>

2FU1	16А Питание реле звуковых сигналов, осушителя воздуха
2FU2	16А Питание выключателя обдува ветрового стекла
2FU3	16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4	8А Питание выключателя плафонов салона правой стороны
2FU5	8А Питание фары левой «Дальний свет»
2FU6	8А Питание фары правой «Дальний свет» Питание контрольной лампы «Дальний свет»
2FU7	8А Питание фары левой «Ближний свет», выключателя задних противотуманных фонарей
2FU8	8А Питание фары правой «Ближний свет»
2FU9	8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10	8А Запасной

Вариант 2

Состоит из 3 отделов (плат предохранителей).

p, blockquote 22,0,0,1,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

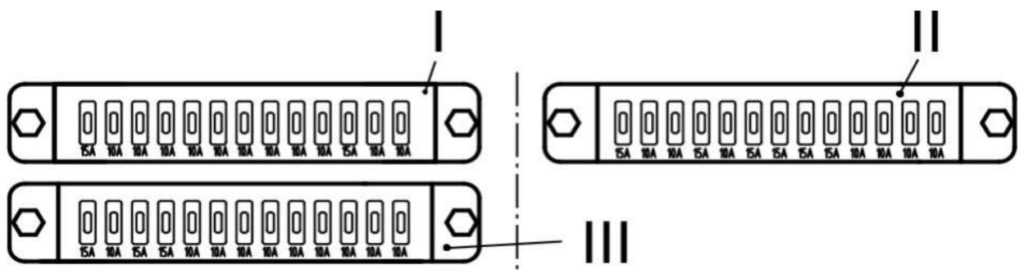

p, blockquote 24,0,0,0,0 —>

I – с 1FU1 по 1FU13; II — с 2FU1 по 2FU13; III — с 3FU1 по 3FU13

p, blockquote 25,0,0,0,0 —>

Обозначение

p, blockquote 26,0,0,0,0 —>

1FU1	Резерв
1FU2	10А Управление дверями салона с места водителя; Спидометр электронный
1FU3	10А Реле поворотов; Аварийная сигнализация
1FU4	10А Осушитель воздуха; Спидометр электронный
1FU5	10А Электромагнитный клапан останова, Зажигание
1FU6	10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7	10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8	10А Управление подогревателем жидкостным
1FU9	10А Циркуляционный насос, Противотуманные фонари
1FU10	10А Стеклоомыватель; Указатель напряжения
1FU11	15А Сигналы звуковые
1FU12	10А Фонари габаритные правые; Плафоны освещения двери
1FU13	10А Фонари габаритные левые; Лампы подсветки приборов
2FU1	Резерв
2FU2	10А Плафоны освещения правой стороны салона
2FU3	10А Стеклоочиститель левый
2FU4	15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5	10А Электродвигатель обдува бокового стекла
2FU6	15А Электродвигатель обдува ветрового стекла
2FU7	15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8	15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9	15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10	10А Фара головная левая дальнего света
2FU11	10А Фара головная правая дальнего света; Лампа контрольная «Дальний свет»
2FU12	10А Фара головная левая ближнего света
2FU13	10А Фара головная правая ближнего света
3FU1	Резерв
3FU2	10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3	15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4	15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5	10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6	10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7	10А Фары противотуманные
3FU8	10А Обогрев зеркал заднего вида
3FU9	10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10	10А Резерв
3FU11	10А Привод двери. Экстренное открывание дверей
3FU12	10А Резерв
3FU13	10А ЭБУ двигателя, реле стартера

Блок БПР 2.02

Отдельный блок из 2х плавких элементов может быть расположен около рулевой колонки.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Особенности электрооборудования и предохранители автобуса ПАЗ-32053

Система электрооборудования автобуса однопроводная, отрицательные клеммы источников тока соединены с корпусом (“массой”) автобуса. Номинальное напряжение 12В

К источникам электроэнергии на автобусе относятся аккумуляторная батарея и генератор переменного тока с встроенным выпрямителем.

Генератор включен параллельно с аккумуляторной батареей.

Установка обеспечивает питание потребителей при любых режимах работы двигателя, а также подзарядку аккумуляторных батарей.

Блок реле электрооборудования расположен на панели под кожухом над дверью водителя (рис. 1).

Реле разгрузки цепи возбуждения генератора 90.3747 находится в моторном отсеке около генератора.

Аккумуляторная батарея (сокр. АКБ) 6СТ 100 напряжением 12В и ёмкостью по 100 Ач установлена в аккумуляторном ящике, расположенном по правой боковине кузова за пассажирской дверью.

Допускается применение аккумуляторных батарей импортного производства с аналогичными характеристиками.

В аккумуляторном ящике имеется два выключателя АКБ: один поз. 8 (рис. 2) — отключение “ АКБ”, с дистанционным управлением от кнопки на щитке приборов; другой — поз. 1 — отключение “- АКБ” с механическим выключением.

При выключении “+ АКБ” кнопкой на щитке приборов, не отключаются аварийная сигнализация, питание аварийного выключателя, управление дверными механизмами, жидкостной подогреватель.

Для полного отключения — АКБ нужно повернуть ручку механического выключателя 1.

Внимание! При длительной стоянке автобуса необходимо выключать “- АКБ” механическим выключателем. Внимание! При выключении “+ АКБ” кнопкой, расположенной на щитке приборов, запрещается удерживать кнопку в нажатом положении более 2 секунд. Внимание! При выключении “+ АКБ” кнопкой, расположенной на щитке приборов, запрещается удерживать кнопку в нажатом положении более 2 секунд

В аварийной ситуации батарея может быть также отключена аварийным выключателем

Внимание! При выключении “+ АКБ” кнопкой, расположенной на щитке приборов, запрещается удерживать кнопку в нажатом положении более 2 секунд. В аварийной ситуации батарея может быть также отключена аварийным выключателем. Аварийный выключатель может иметь три положения клавиши:

Аварийный выключатель может иметь три положения клавиши:

В аварийной ситуации батарея может быть также отключена аварийным выключателем. Аварийный выключатель может иметь три положения клавиши:

— I— выключен, при этом кнопка не нажата и зафиксирована стопорным флажком (режим движения);

— II– режим отключения «+АКБ» и выключения аварийной сигнализации, для этого следует повернуть флажок фиксатора и нажать кнопку до фиксированного положения;

— III— выключение АКБ, производится дожатием клавиши выключателя до крайнего (не фиксированного положения). После прекращения нажатия клавиша возвращается в положение II.

При включении и выключении «+ АКБ» кнопкой на щитке приборов (а также при включении аварийного выключателя) следует обращать внимание на возникновение двух характерных щелчков от срабатывания электромагнита дистанционного выключателя. В случае возникновения только одного щелчка нужно проверить состояние кнопки выключателя на щитке приборов (принудительно выдвинуть её из корпуса выключателя), после произойдет второй щелчок от срабатывания дистанционного выключателя, что соответствует нормальной работе выключателя “+АКБ”. В случае возникновения только одного щелчка нужно проверить состояние кнопки выключателя на щитке приборов (принудительно выдвинуть её из корпуса выключателя), после произойдет второй щелчок от срабатывания дистанционного выключателя, что соответствует нормальной работе выключателя “+АКБ”

В случае возникновения только одного щелчка нужно проверить состояние кнопки выключателя на щитке приборов (принудительно выдвинуть её из корпуса выключателя), после произойдет второй щелчок от срабатывания дистанционного выключателя, что соответствует нормальной работе выключателя “+АКБ”.

Внимание! Запрещается отключение выключателя аккумуляторных батарей при работающем двигателе и включенных потребителях

Предохранители

Все цепи потребители тока автобуса защищены плавкими предохранителями.

На автобусе применено три блока предохранителей: один блок “силовых” предохранителей БПР-5-4. расположенный в ящике АКБ с правой стороны и два блока предохранителей ПР112, расположенных около рулевой колонки.

В случае отсутствия плавких вставок фабричного изготовления допускается временно до их замены использовать медную проволоку Ø 0,23 мм для вставки 8А, и Ø 0,34 мм для вставки 16А.

Можно ли ставить в задние фонари светодиоды

Согласно всем нормам и законам, ставить такие лампочки в задние фонари нельзя. Светодиоды запрещено устанавливать в том случае, если завод-изготовитель не заложил в конструкцию автомобиля возможность их применения. Такие же требования относятся к дальнему и ближнему свету фар, если марка ламп не соответствует рекомендуемой заводской маркировке.

В обзоре рассмотрим следующие фонари задней оптики автомобилей:

1. Габаритные огни с установленными лампами типа LED.
2. Противотуманный фонарь.
3. Сигнал тормоза.
4. Подсветка номерного знака.

Учитывая нормативные акты по допуску автомобилей к дорожному движению, фонари, фары и другую оптику можно разделить на следующие типы:

1. С ксеноновыми лампами.
2. С лампочками накаливания.
3. Противотуманные фонари.

Соответствие вида ламп световой оптике установлено в требованиях Техрегламента. На 2021 год в этом документе фигурируют следующие типы лампочек накаливания:

1. DC, DR, DCR – ксеноновые источники.
2. HC, HR, HCR – галогеновые лампы.
3. F3, B – противотуманные.

Ознакомившись с Техническим регламентом, можно понять, что маркировка относится к 4-м видам фар и фонарей. Но о светодиодных элементах в регламенте ничего не сказано. В чем причина? Ответ простой: LED-лампы не утверждены регламентом, так как они не предусмотрены для установки в конструкцию автомобиля и других транспортных средств. Применять их нельзя, так как они не соответствуют типу фонарей.

Заводские специалисты часто закладывают установку светодиодных ламп на конвейере только для машин бизнесментов. В этом случае не важен параметр яркости лампочек. Основное значение имеет соответствие типа фонаря или фары виду лампы.

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Схема

Расшифровка предохранителей

F1	Звуковой сигнал
F2	Не устанавливается
F3	Электро вентилятор 2
F4	АБС (ESP)
F5	Приборы
F6	Бензонасос
F7	Стартер
F8	Электро вентилятор
F9	Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10	АБС (ESP)
F11	Подогреватель пред пусковой
F12	Подогреватель пред пусковой
F13	Подогреватель пред пусковой
F14	Не устанавливается
F15	Не устанавливается
F16	Не устанавливается
F17	60/90А Монтажный блок, Обогреватель ветрового стекла
F18	АБС (ESP)
F19	Монтажный блок

Реле

R1	Реле стартера, реле электро вентилятора 1
R2	Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3	Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4	Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5	Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6	Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7	Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8	Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9	Реле компрессора (блок старого образца), реле управления двигателем
R10	Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

Он расположен справа под капотом автомобиля.

Схема

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем “Iveco” расположены под капотом с левой стороны на щитке передка.

Общее описание

F1	7,5А Муфта компрессора кондиционера
F2	30А Вентилятор 1
F3	30А Вентилятор 2
F4	60А Силовой предохранитель свечей накаливания
Реле
К1	Реле включения вентилятора отопителя салона
К2	Реле 1 заслонки рециркуляции
К3	Реле 2 заслонки рециркуляции
К4	Реле муфты компрессора
К5	Реле вентилятора 1
К6	Реле вентилятора 2
К7	Реле свечей накаливания

Предохранители в моторном отсеке

Для обеспечения безопасности и защиты электрической системы автомобиля ПАЗ 32053, в моторном отсеке установлен ряд предохранителей. Эти предохранители предназначены для защиты различных электрических компонентов и систем автомобиля от короткого замыкания или перегрузки. Чтобы иметь возможность быстро проверить и заменить предохранители, следует знать их точное расположение.

Предохранители в моторном отсеке обычно находятся в специальном блоке предохранителей. Для доступа к этому блоку, вам необходимо открыть капот автомобиля. В большинстве случаев, блок предохранителей на ПАЗ 32053 расположен в непосредственной близости от аккумуляторной батареи.

Схема предохранителей и их назначение обычно указаны в руководстве по эксплуатации автомобиля или на внутренней стороне крышки блока предохранителей. Кроме того, вы можете найти схему расположения предохранителей на официальном сайте производителя или в сервисной документации.

Номер предохранителя	Назначение
1	Сигналы замка и зажигания
2	Система освещения
3	Система стеклоочистителей и омывателей
4	Система панели приборов
5	Система отопления и вентиляции
6	Система охлаждения двигателя
7	Система впрыска топлива
8	Система зарядки аккумулятора
9	Система стартера
10	Система зажигания
11	Антиблокировочная система (АБС)
12	Система управления двигателем

При возникновении проблем с электрической системой автомобиля, всегда рекомендуется проверить предохранители в первую очередь. Если предохранитель перегорел, необходимо заменить его на новый предохранитель того же типа и номинала

При замене предохранителей, следует соблюдать все необходимые меры предосторожности и отключить аккумулятор перед началом работ

Блоки предохранителей

Находятся под панелью приборов.

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

Схема

Назначение

Левый блок

1FU1	8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2	8А Питание выключателя плафона водителя, аварийного выключателя
1FU3	16А Питание приборов, блока АБС, система зажигания
1FU4	8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5	8А Питание левого стеклоочистителя
1FU6	8А Питание циркуляционного насоса
1FU7	8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8	16А Питание противотуманных фонарей
1FU9	8А Питание габаритных фонарей правой стороны
1FU10	8А Питание габаритных фонарей левой стороны

Правый блок

2FU1	16А Питание реле звуковых сигналов, осушителя воздуха
2FU2	16А Питание выключателя обдува ветрового стекла
2FU3	16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4	8А Питание выключателя плафонов салона правой стороны
2FU5	8А Питание фары левой “Дальний свет”
2FU6	8А Питание фары правой “Дальний свет” Питание контрольной лампы “Дальний свет”
2FU7	8А Питание фары левой “Ближний свет”, выключателя задних противотуманных фонарей
2FU8	8А Питание фары правой «Ближний свет»
2FU9	8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10	8А Запасной

Вариант 2

Состоит из 3 отделов (плат предохранителей).

Схема

I – с 1FU1 по 1FU13; II – с 2FU1 по 2FU13; III – с 3FU1 по 3FU13

Обозначение

1FU1	Резерв
1FU2	10А Управление дверями салона с места водителя; Спидометр электронный
1FU3	10А Реле поворотов; Аварийная сигнализация
1FU4	10А Осушитель воздуха; Спидометр электронный
1FU5	10А Электромагнитный клапан останова, Зажигание
1FU6	10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7	10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8	10А Управление подогревателем жидкостным
1FU9	10А Циркуляционный насос, Противотуманные фонари
1FU10	10А Стеклоомыватель; Указатель напряжения
1FU11	15А Сигналы звуковые
1FU12	10А Фонари габаритные правые; Плафоны освещения двери
1FU13	10А Фонари габаритные левые; Лампы подсветки приборов
2FU1	Резерв
2FU2	10А Плафоны освещения правой стороны салона
2FU3	10А Стеклоочиститель левый
2FU4	15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5	10А Электродвигатель обдува бокового стекла
2FU6	15А Электродвигатель обдува ветрового стекла
2FU7	15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8	15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9	15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10	10А Фара головная левая дальнего света
2FU11	10А Фара головная правая дальнего света; Лампа контрольная “Дальний свет”
2FU12	10А Фара головная левая ближнего света
2FU13	10А Фара головная правая ближнего света
3FU1	Резерв
3FU2	10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3	15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4	15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5	10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6	10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7	10А Фары противотуманные
3FU8	10А Обогрев зеркал заднего вида
3FU9	10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10	10А Резерв
3FU11	10А Привод двери. Экстренное открывание дверей
3FU12	10А Резерв
3FU13	10А ЭБУ двигателя, реле стартера

Дополнительное освещение заднего хода на Ваз 2107

Зачастую владельцы автомобилей Ваз 2107 тонируют стекла. Речь идет о задних стеклах, потому что передние запрещено затемнять по закону, а законы нарушать мы не любим. Каждый сам для себя решает, нужна ли ему эта тонировка, так что расписывать преимущества и недостатки темной пленки мы не будем. Однако в темное время суток водитель тонированной Ваз 2107 сталкивается с проблемой — назад приходится ехать практически «на ощупь». Конечно же нужно решить эту проблему, пока это не привело к неприятным последствиям.

Бывает, что в гараже валяются ненужные или старые противотуманные фары. В нашем случае она была в свое время установлена на машине, но потом она разбилась, вторую пришлось снять, но выкидывать не стали. Пришло время, она и пригодилась. Итак, одной противотуманной фары для освещения заднего хода Ваз 2107 должно быть вполне достаточно. Кроме этого идем в специализированный магазин и покупаем там: обычное реле, фишку к нему и пару метров проводов. Противотуманную фару мы закрепляем под задним бампером с левой стороны, чтобы она служила именно для водителя. Реле мы крепим непосредственно под платой заднего левого фонаря, прикрутив его дополнительной гайкой к креплению стекла. Схема подключения прилагается и в ней нет ничего сложного, только есть один момент — в багажный отсек автомобиля не приходит ни один провод с постоянным напряжением на 12 В. Придется сделать еще одну доработку, мы прокладываем дополнительный провод через весь салон к аккумуляторной батарее, подключив к схеме еще один предохранитель. Совсем не обязательно так далеко прокладывать провод и вести его в моторный отсек. Можно запитать его уже в салоне машины, в районе щитка предохранителей. Если под рукой нет противотуманной фары, то фонарь можно сделать своими руками. Кварцевые галогенные светильники — отличный вариант. Она довольно таки компактная, так что ее можно будет без проблем установить под бампер Ваз 2107. Чтобы соорудить светильник, нам потребуется несколько деталей: ламповый патрон, увеличительное стекло и провода.

У некоторых патронов имеются металлические держатели, но их очень легко снять, так что это можно не считать за проблему. Лучше всего найти и приобрести металлический патрон. Лампы, которые рассчитаны на напряжение 12 В могут иметь разную мощность, соответственно, и отражатели выдают разный пучок света. Рекомендуется приобретать лампы, имеющие мощность в 20 Вт. В качестве защитного стекла нужно использовать не рассеивающее, а именно увеличительное стекло. Можно начать сборку. Для начала очищаем контакты лампы и спаиванием прикрепляем к ним провода. В проводе обязательно завязываем узел, дабы случайно не вырвать его с патрона. Кстати, внутреннюю полость патрона заполняем акриловой ватой или другим пожаробезопасным материалом, служащим в качестве пружинящей набивки. Затем прикрепляем линзу к патрону с помощью клея. Если его диаметр ненамного меньше диаметра патрона, то образовавшийся зазор можно замазать силиконовым герметиком. Остается подключить устройство к питанию и опробовать его в работе. Будьте внимательный, фонарь может перегреться и расплавиться, если держать его включенным долгое время. Решением проблемы является использование металлического патрона.
