ПАЗ 320402-320412 электрическая схема. — статьи по ремонту — автомануалы

ПАЗ 320402-320412 электрическая схема.

Электросхема автобуса состоит из 22 листов.

Световая наружная сигнализация, поворотники, аварийка, противотуманки, задний ход, стоп сигналы, предупреждающие огни,

световая наружная сигнализация,

наружное освещение, фары, габариты,

стеклоочистители, омыватели, звуковой сигнал,

электронные системы двигателя,система диагностики ЭБУ,

тормозная система АБС- КНОРР БРЕМСЕ,

тормозная система АБС- ВАБКО,

указатели на приборном щитке и сигнализаторы,внутренняя коммутация щитка приборов,

система вентиляции,

электропитание автобуса и двигателя и запуска двигателя,

жидкостной подогреватель, осушитель воздуха, обогрев зеркал,

система управления дверей, система требования остановки,

отопления салона,

салонный свет,

доп. оборудование, акустическая система, тахограф,

акустическая система, автомагнитола, микрофон водителя,

доп. оборудование, акустическая система с ТГУ, тахограф,

доп. оборудование, система вентиляции,

условные обозначения и разъяснение как читать схемы,

предохранители автобуса ПАЗ 320402, 320412

монтажный блок с предохранителями и реле автобуса ПАЗ 320402/320412.

Блоки предохранителей

Находятся под панелью приборов.

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

Схема

Назначение

Левый блок

1FU1	8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2	8А Питание выключателя плафона водителя, аварийного выключателя
1FU3	16А Питание приборов, блока АБС, система зажигания
1FU4	8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5	8А Питание левого стеклоочистителя
1FU6	8А Питание циркуляционного насоса
1FU7	8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8	16А Питание противотуманных фонарей
1FU9	8А Питание габаритных фонарей правой стороны
1FU10	8А Питание габаритных фонарей левой стороны

Правый блок

2FU1	16А Питание реле звуковых сигналов, осушителя воздуха
2FU2	16А Питание выключателя обдува ветрового стекла
2FU3	16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4	8А Питание выключателя плафонов салона правой стороны
2FU5	8А Питание фары левой “Дальний свет”
2FU6	8А Питание фары правой “Дальний свет” Питание контрольной лампы “Дальний свет”
2FU7	8А Питание фары левой “Ближний свет”, выключателя задних противотуманных фонарей
2FU8	8А Питание фары правой «Ближний свет»
2FU9	8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10	8А Запасной

Вариант 2

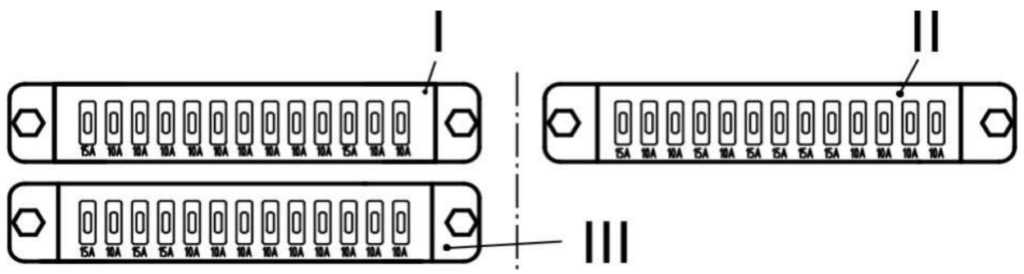

Состоит из 3 отделов (плат предохранителей).

Схема

I – с 1FU1 по 1FU13; II – с 2FU1 по 2FU13; III – с 3FU1 по 3FU13

Обозначение

1FU1	Резерв
1FU2	10А Управление дверями салона с места водителя; Спидометр электронный
1FU3	10А Реле поворотов; Аварийная сигнализация
1FU4	10А Осушитель воздуха; Спидометр электронный
1FU5	10А Электромагнитный клапан останова, Зажигание
1FU6	10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7	10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8	10А Управление подогревателем жидкостным
1FU9	10А Циркуляционный насос, Противотуманные фонари
1FU10	10А Стеклоомыватель; Указатель напряжения
1FU11	15А Сигналы звуковые
1FU12	10А Фонари габаритные правые; Плафоны освещения двери
1FU13	10А Фонари габаритные левые; Лампы подсветки приборов
2FU1	Резерв
2FU2	10А Плафоны освещения правой стороны салона
2FU3	10А Стеклоочиститель левый
2FU4	15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5	10А Электродвигатель обдува бокового стекла
2FU6	15А Электродвигатель обдува ветрового стекла
2FU7	15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8	15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9	15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10	10А Фара головная левая дальнего света
2FU11	10А Фара головная правая дальнего света; Лампа контрольная “Дальний свет”
2FU12	10А Фара головная левая ближнего света
2FU13	10А Фара головная правая ближнего света
3FU1	Резерв
3FU2	10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3	15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4	15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5	10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6	10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7	10А Фары противотуманные
3FU8	10А Обогрев зеркал заднего вида
3FU9	10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10	10А Резерв
3FU11	10А Привод двери. Экстренное открывание дверей
3FU12	10А Резерв
3FU13	10А ЭБУ двигателя, реле стартера

Блоки предохранителей

Находятся под панелью приборов.

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

Схема

1FU1	8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2	8А Питание выключателя плафона водителя, аварийного выключателя
1FU3	16А Питание приборов, блока АБС, система зажигания
1FU4	8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5	8А Питание левого стеклоочистителя
1FU6	8А Питание циркуляционного насоса
1FU7	8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8	16А Питание противотуманных фонарей
1FU9	8А Питание габаритных фонарей правой стороны
1FU10	8А Питание габаритных фонарей левой стороны

Правый блок

2FU1	16А Питание реле звуковых сигналов, осушителя воздуха
2FU2	16А Питание выключателя обдува ветрового стекла
2FU3	16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4	8А Питание выключателя плафонов салона правой стороны
2FU5	8А Питание фары левой Дальний свет
2FU6	8А Питание фары правой Дальний свет Питание контрольной лампы Дальний свет
2FU7	8А Питание фары левой Ближний свет, выключателя задних противотуманных фонарей
2FU8	8А Питание фары правой «Ближний свет»
2FU9	8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10	8А Запасной

Вариант 2

Состоит из 3 отделов (плат предохранителей).

Схема

I – с 1FU1 по 1FU13; II с 2FU1 по 2FU13; III с 3FU1 по 3FU13

Обозначение

1FU1	Резерв
1FU2	10А Управление дверями салона с места водителя; Спидометр электронный
1FU3	10А Реле поворотов; Аварийная сигнализация
1FU4	10А Осушитель воздуха; Спидометр электронный
1FU5	10А Электромагнитный клапан останова, Зажигание
1FU6	10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7	10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8	10А Управление подогревателем жидкостным
1FU9	10А Циркуляционный насос, Противотуманные фонари
1FU10	10А Стеклоомыватель; Указатель напряжения
1FU11	15А Сигналы звуковые
1FU12	10А Фонари габаритные правые; Плафоны освещения двери
1FU13	10А Фонари габаритные левые; Лампы подсветки приборов
2FU1	Резерв
2FU2	10А Плафоны освещения правой стороны салона
2FU3	10А Стеклоочиститель левый
2FU4	15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5	10А Электродвигатель обдува бокового стекла
2FU6	15А Электродвигатель обдува ветрового стекла
2FU7	15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8	15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9	15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10	10А Фара головная левая дальнего света
2FU11	10А Фара головная правая дальнего света; Лампа контрольная Дальний свет
2FU12	10А Фара головная левая ближнего света
2FU13	10А Фара головная правая ближнего света
3FU1	Резерв
3FU2	10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3	15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4	15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5	10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6	10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7	10А Фары противотуманные
3FU8	10А Обогрев зеркал заднего вида
3FU9	10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10	10А Резерв
3FU11	10А Привод двери. Экстренное открывание дверей
3FU12	10А Резерв
3FU13	10А ЭБУ двигателя, реле стартера

Общая электросхема электрооборудования ВАЗ 2110 / 2111 / 2112 без моторной проводки (блок управления двигателем).

1. Передние блок-фары;
2. Звуковой сигнал;
3. Злектрический вентилятор системы охлаждения двигателя;
4. Стартер;
5. Аккумуляторная батарея;
6. Генератор;
7. Выключатель света заднего хода / датчик включения задней скорости;
8. Электрический привод блокировки замка правой передней (пассажирской) двери;
9. Реле включения электрических стеклоподъемников;
10. Реле включения стартера;
11. Электромотор отопителя;
12. Микромотор-редуктор привода заслонки отопителя;
13. Электромотор омывателя лобового стекла;
14. Датчик уровня жидкости в бачке омывателя;
15. Электропривод блокировки замка левой передней (водительской) двери;
16. Переключатель электрического стеклоподъемника правой передней (водительской) двери;
17. Электрический привод замка багажника;
18. Дополнительный резистор (реостат) электродвигателя вентилятора отопителя;
19. Мотор-редуктор очистителя ветрового стекла;
20. Переключатель (кнопка) электрического стеклоподъемника левой передней (водительской) двери;
21. Электрической привод стеклоподъемника правой передней (пассажирской) двери;
22. Блок управления системы блокировки замков дверей;
23. Переключатель наружного освещения (кнопка включения габаритного и ближнего света);
24. Датчик уровня тормозной жидкости;
25. Электропривод стеклоподъемника левой передней (водительской) двери;
26. Контрольная лампа включения противотуманного света;
27. Выключатель (кнопка) противотуманного света;
28. Комбинация приборов;
29. Контрольная лампа обогрева заднего стекла;
30. Выключатель (кнопка) обогрева заднего стекла;
31. Подрулевой переключатель (переключение света: ближний — дальний, управление очистителями лобового стекла, поворотники и сигнал);
32. Реле включения противотуманного света;
33. Выключатель (Замок) зажигания;
34. Монтажный блок / Блок предохранителей;
35. Лампа подсветки рычагов управления отопителем;
36. Выключатель аварийной сигнализации;
37. Контроллер системы автоматического управления отопителем;
38. Лампа освещения вещевого ящика;
39. Выключатель лампы освещения вещевого ящика;
40. Прикуриватель;
41. Блок индикации бортовой системы контроля;
42. Лампа освещения пепельницы;
43. Розетка для переносной лампы;
44. Выключатель освещения приборов;
45. Электропривод блокировки замка правой задней двери;
46. Переключатель электростеклоподъемника правой задней двери;
47. Часы;
48. Электропривод стеклоподъемника правой задней двери;
49. Выключатель сигналов торможения;
50. Электропривод стеклоподъемника левой задней двери;
51. Переключатель электростеклоподъемника левой задней двери;
52. Электропривод блокировки замка левой задней двери;
53. Боковые указатели поворота;
54. Выключатель контрольной лампы стояночного тормоза;
55. Фонарь освещения багажного отсека;
56. Плафон индивидуального освещения;
57. Плафон освещения салона;
58. Датчик температуры системы климат-контроля;
59. Выключатели (концевики) в стойках передних дверей;
60. Выключатели (концевики) в стойках задних дверей;
61. Наружные (На кузове) задние фонари;
62. Внутренние (На двери багажника) задние фонари;
63. Фонари освещения номерного знака;
64. Моторедуктор очистителя заднего стекла (на автомобилях ВАЗ 2111 и 2112);
65. Электродвигатель омывателя заднего стекла (на автомобилях ВАЗ 2111 и 2112);

   А — Колодки для подключения правой передней колонки;   Б — Колодки для подключения аудиоаппаратуры;   В — ВАЗ 2110:Колодки для подключения электродвигателя омывателя заднего стекла;   Г — Колодки для подключения левой передней колонки;   Д — Колодка для подключения жгута проводов системы впрыска;   Е — Разъем для диагностики электроусилителя руля;   Ж — Разъем для диагностики системы автоматического управления отопителем;   3 — Колодки для подключения правой задней колонки;   И — Колодки для подключения левой задней колонки;   К — Колодка для подключения бортового компьютера;   Л — к электроприводу замка багажника;   М — Колодки для подключения дополнительных сигналов торможения;   Н — к элементу обогрева заднего стекла.

Блоки реле

Блок в моторном отсеке

Данная панель закрыта защитной крышкой. Так же может располагаться на панели под кожухом над дверью водителя.

Схема

Расшифровка

1. реле поворотов и аварийной сигнализации
2. реле заднего противотуманного фонаря
3. реле ближнего света фар
4. реле дальнего света фар
5. реле сигналов торможения
6. реле аварийной сигнализации
7. реле звукового сигнала
8. реле противотуманных фар
9. реле отключения АКБ
10. реле отключения возбуждения генератора

Блок в салоне

Под щитком приборов могут крепится следующие реле: реле стартера; реле обогрева зеркал; реле габаритных фонарей; реле освещения левой стороны; реле отопителя водителя; реле отопителей салона правой стороны (1 шт.) и левой стороны (1 шт.); реле центрального обдува ветрового стекла.

Габаритные размеры

Автобус с модельным названием ПАЗ 3205 пущен в серийный выпуск в 1989 году и за этот период несколько раз модифицировался. Модель относится к классу малых высокопольных автобусов, что удачно подходит для перевозки небольших групп людей на близкие расстояния. ПАЗ 3205 считается базовой моделью Павловского автозавода, хотя ее технические характеристик схожи с более поздними сериями техники.

Внешний вид автобуса говорит о компактности. Его габариты составляют 6925 мм в длину, 2500 мм в ширину, 2950 в высоту. Дорожный просвет автобуса составляет 264 мм, что позволяет удобно проезжать по малому бездорожью. Полная фактическая масса автобуса составляет 8060 кг.

Схемы жгутов проводов автобуса ПАЗ-32053

Система электрооборудования автобуса однопроводная, отрицательные клеммы источников тока соединены с корпусом (“массой”) автобуса. Номинальное напряжение 12В.

К источникам электроэнергии на автобусе относятся аккумуляторная батарея и генератор переменного тока с встроенным выпрямителем. Генератор включен параллельно с аккумуляторной батареей. Установка обеспечивает питание потребителей при любых режимах работы двигателя, а также подзарядку аккумуляторных батарей.

Схемы электрооборудования автобуса ПАЗ-32053

Схема системы электроснабжения и система электропуска	Схема системы стеклоочистки и системы микроклимата	Схема контрольно-измерительных приборов
Схема системы управления дверями	Схема внутреннего освещения Схема наружного освещения и световой сигнализации (1-я часть)
Схема наружного освещения и световой сигнализации (2-я часть)	Схема наружного освещения и световой сигнализации (3-я часть). Схема системы аварийного отключения. Схема системы звуковой сигнализации	Схема привода двери

Модификации

С бензиновым двигателем ЗМЗ-5234.10

Не станем проводить аналогий между силовыми агрегатами тестируемого экземпляра с машиной, которая доставила нам немало хлопот шесть лет назад. Тогда мы имели дело с необкатанным агрегатом, только сошедшим с конвейера. Сейчас же нам попался экземпляр, «детские болезни» которого давно уже устранены водителями и техниками эксплуатирующими машину.

На холостых оборотах шума двигателя почти не слышно, а вот от пневмокомпрессора исходит характерный, похожий на клекот тетерева звук. На повышенных оборотах двигатель дает о себе знать, заглушая пневмокомпрессор, напоминая о старом, добром грузовике ГАЗ-53.

Мощность мотора в 130 лошадей обеспечивает автобусу довольно резвый старт. На первых четырех передачах КП работала безотказно, а вот при включении пятой и задней возникли некоторые трудности. При включении пятой передачи постоянно возникал небольшой скрежет, а задняя включалась тяжело из-за ограниченности хода рычага. Неплохую динамику продемонстрировал ПАЗ и на дороге, своей плавностью и отзывчивостью порадовала работа педали акселератора.

До 2003 года автобусы комплектовались двухконтурной тормозной системой, с наличием гидравлического и пневматического тормоза. После модернизации на ПАЗах стали устанавливать только пневматические тормоза, что позволило применить антиблокировочную систему ABS производства немецкой компании Knorr-Bremse. А вот педаль тормоза, как и прежде, расположена неудачно, так как находится на разных уровнях с педалью акселератора.

Источник
