Модули подушек безопасности kia rio / k2 с 2017 года

Технология демонтажа

Какой вариант ремонта вы бы ни выбрали, придется снимать подушку. Зачастую рулевое колесо не препятствует комфортной работе и в его устранении нет никакой необходимости. Рассмотрим поэтапную технологию на примере нескольких марок ТС.

Лада Приора

Последовательность действий:

1. Предварительно обесточьте аккумулятор и подождите 10 минут, пока не разрядится конденсатор активатора AirBag.
2. Рулевое колесо должно располагаться ровно. Если это не так, исправьте позицию колеса и извлеките ключ зажигания.
3. Для крепления подушки безопасности используется болт, с которым без труда справится шестигранник. С другой стороны тоже есть винт, и избавиться от него вы сможете таким же путем.
4. Отведите от руля модуль подушки.
5. На следующем этапе следует поднять провода и фиксатор колодки, отключить подушку.
6. На завершающем этапе AirBag можно снять и хранить при необходимости накладкой вверх в сухом и прохладном месте.

Тойота

Существенных отличий в технологии между отечественными машинами и иномарками нет, но стоит обратить внимание на крепления модуля и самой системы в руле. На примере автомобиля Тойота можно проанализировать данное отличие более детально

Процесс состоит из следующих этапов:

После реализации всех упомянутых предварительных работ избавьтесь от заглушек, которые играют роль декоративного оснащения. Их вы найдете по обе стороны от руля.
Используйте отвертку для отвинчивания болтов.
Даже когда вы полностью вывинтите винты, AirBag вынуть вы еще не сможете, поскольку болты располагаются в пластиковых держателях

После откручивания винт следует выдернуть с максимальной осторожностью.
Для изъятия модуля подушки также следует приложить определенное усилие. В это же время вы должны отключить соответствующие провода.
При сборке ориентируйтесь на обратный порядок действий.

Форд Фокус

В случае с данной маркой ТС технология выглядит следующим образом:

• после отключения подачи тока и 10-минутного ожидания извлеките верхнюю крышку, которая выступает в роли облицовки рулевой колонки;
• поверните руль на 180 градусов, после этого можно отсоединять защелки и вывинчивать фиксирующие болты;
• после поворота рулевого колеса под прямым углом повторите те же действия с противоположной стороны;
• освободите защелки, для чего нужно подковырнуть слегка облицовку руля;
• отключите колодку и удалите с рулевой облицовки все провода, после чего можно извлекать подушку.

Smart

Без демонтажа рулевого колеса в данном случае не обойтись. Предварительно деактивируйте аккумулятор, в противном случае вы рискуете попасть в ситуацию, когда подушка сработает в неподходящий момент.

Далее выполняем следующие действия:

1. Единственный элемент крепления, открутить который необходимо будет на первом этапе, располагается внизу под кожухом рулевой колонки.
2. Для изъятия руля придется приложить небольшое усилие и потянуть на себя. Для окончательного демонтажа не забудьте отключить провода, которые идут к ESP и подушке.
3. После демонтажа расположите руль лицом вниз. Поверхность должна быть чистой и ровной. Специальные клипсы фиксируют пластиковый кожух, который нужно извлечь.
4. После выполнения этой задачи вы сможете обнаружить места фиксации панелей. Избавьтесь от фиксирующих деталей и клипс в количестве трех штук. Далее перейдите к двум болтам с тыльной стороны и можете снимать подушку.
5. Внутри руля вы обнаружите не только подушку, но также картридж с проводами. Обязательно отключите желтый разъем.

Вначале модель оснащали гидроусилителем. Насос и бачок — на переднем плане справа. Схему привода и принцип регулировки натяжения ремня не назовешь идеальными.

Вначале модель оснащали гидроусилителем. Насос и бачок — на переднем плане справа. Схему привода и принцип регулировки натяжения ремня не назовешь идеальными.

Вначале модель оснащали гидроусилителем. Насос и бачок — на переднем плане справа. Схему привода и принцип регулировки натяжения ремня не назовешь идеальными.

Нередко стуки издавал нижний карданный шарнир рулевого вала — разбалтывался по шлицам. Это соединение просто набивали дополнительной смазкой.

Рулевые наконечники служат 60–70 тыс. км, тяги — вдвое-втрое дольше. Причем тяги заменяют отдельно от рулевого механизма, что сейчас встречается всё реже.

Снятие руля RIO 2012 года.

Сейчас на дворе Новогодние праздники и вы боитесь свой авто оставить без присмотра потому как у вас нет хорошего охранного комплекса?Выход есть! Берём свою автомобильную косметичку и нам понадобится головка на 21″Небольшой удлинитель.Для удобства под эту головку трещётка и ½” Вороток шарнирный для срыва гайки.А так же нам нужен угловой ключ на Т40, но у меня его нет и покупать ради этого случая мне не хотелось.И поэтому держите небольшой «лайвхак» как заменить этот ключ:

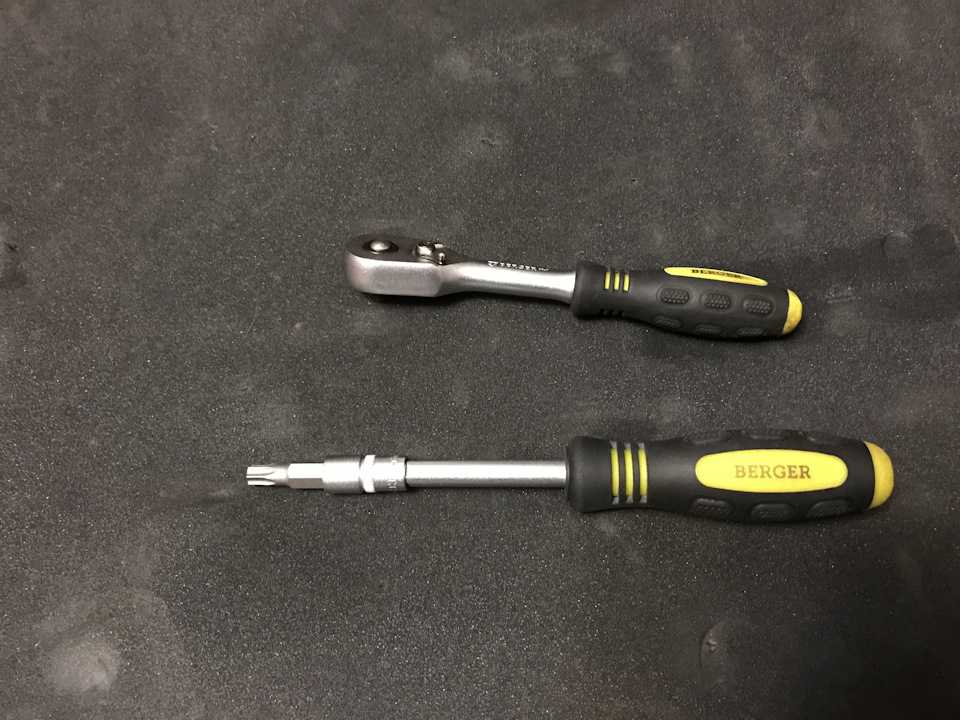

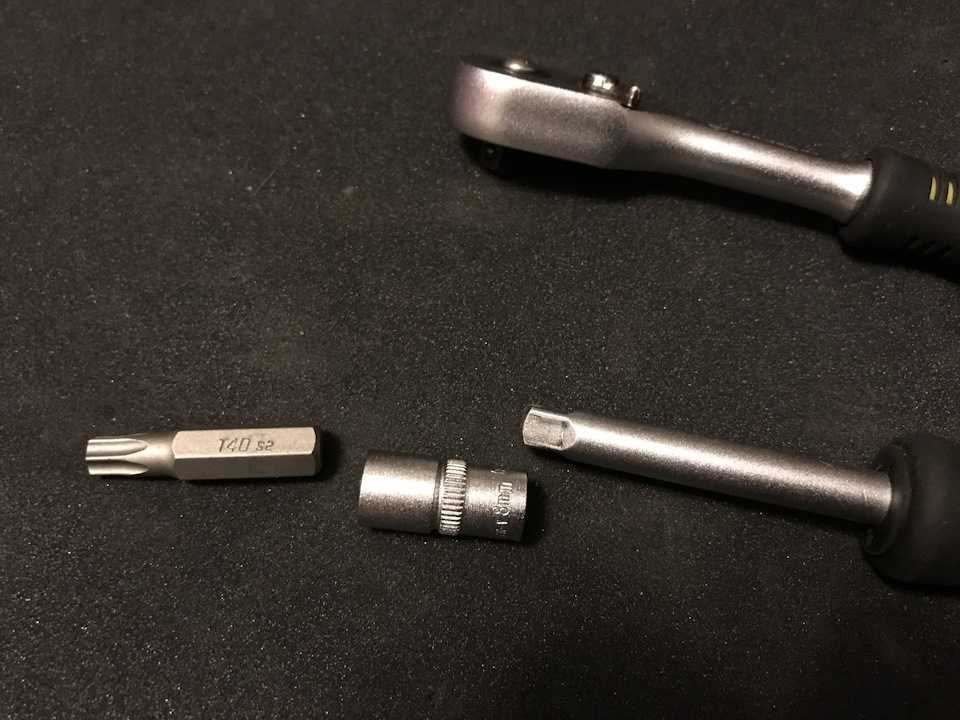

Собираем небольшой набор из нашей косметички:Бита на Т40, головка на 8мм, ¼” Отвертка с присоединительным квадратом и трещётка.

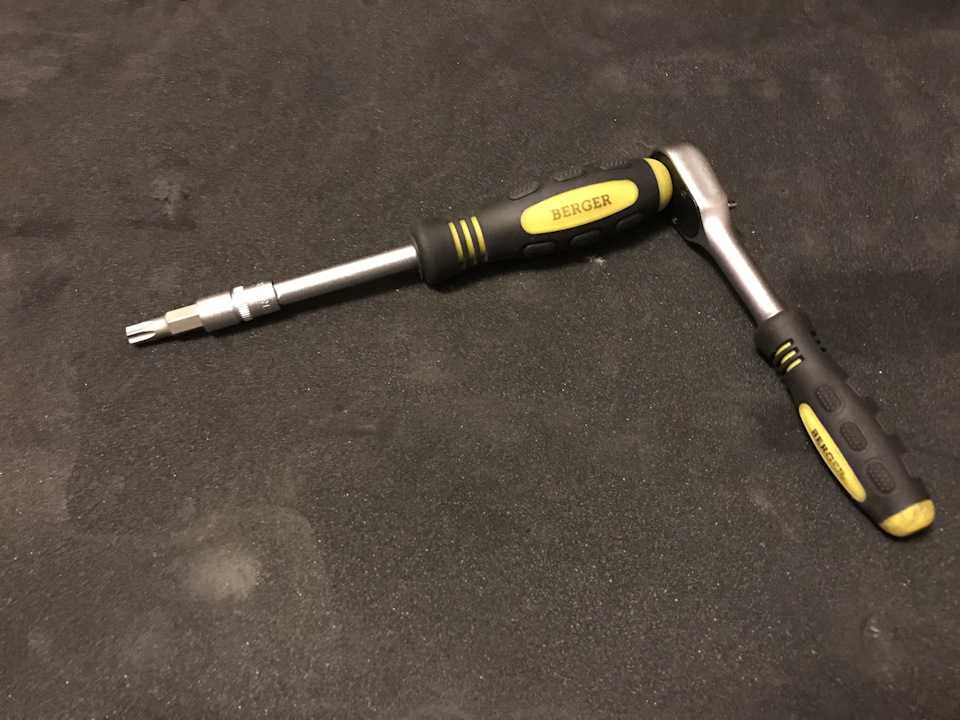

А вот фото моего «лайвхака»))

2 3 4

И идём к автомобилю снимать руль!

Перед этой процедурой заведите автомобиль и ровно выставите руль! Это сделать нужно обязательно!Заглушите двигатель.

(лично я при снятии руля, АКБ не отключал и не вижу в этом смысла.У меня не было времени на соблюдения этой техники безопасности.Слушать дедушкины слухи про то, что там что-то бахнет, бред.Те кто верит в то что ружьё само раз в год стреляет, то можете отключать АКБ.))

Начинаем с откручивании самой подушки безопасности.Её держит 2 болта на ключ Т40. (слева болт и справа)Вставляем ключ, а в моём случае «своё приспособление»

И выкручиваем винты, пока подушка не начнёт выниматься.Предупрежу сразу, если вы так же не отключали АКБ, то придерживайте подушку рукой (пальцами), потому как при срыве боковых балтов у вас подушка всячески будет вжиматься в руль и машина начнёт «сигналить»))

Я уже несколько раз снимал так подушку, и честно сказать всегда получается пару раз гуднуть во дворе))

Далее нам понадобится плоская отвёртка, ну а я просто воспользовался ногтем))Нужно приподнять на разъёме подушки жёлтый зажим и снять сам разъём с подушки.

Ну и после расцепляем чёрный хомут на самой подушке и освобождаем подушку от кабеля.Убираем подушку в сторону.

Далее берём какую нибудь отвёртку или шило, короче то чем можно процарапать металл.И царапаем делая метки. Чтоб понять где у нас руль верхнем положении.

Отключаем внутрерулевой кабель от улитки (шлейфа руля)

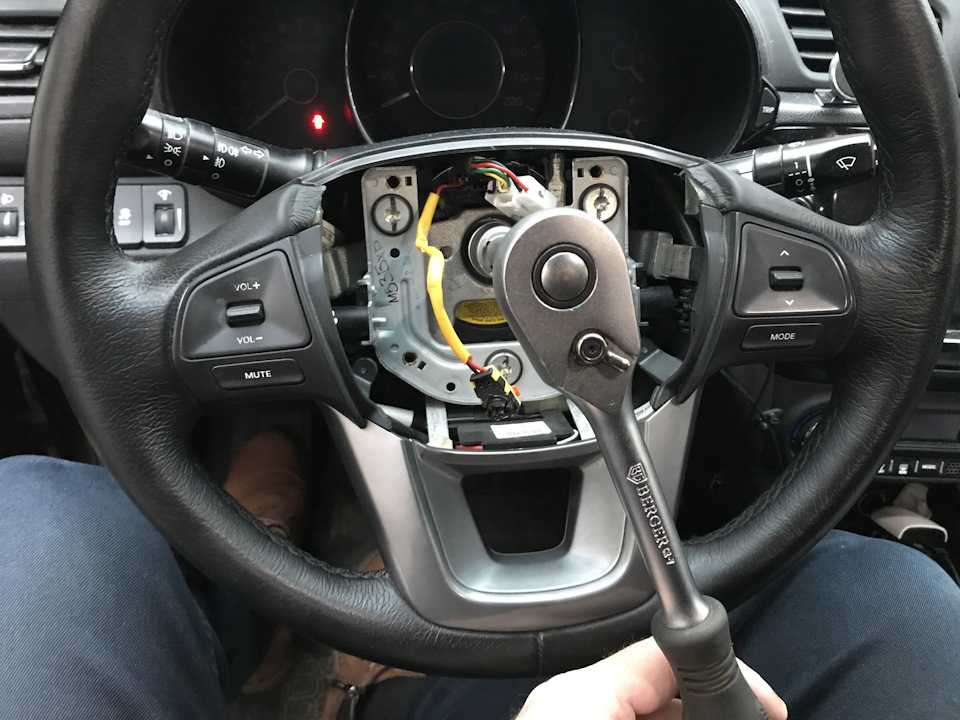

Берём головку на 21″, небольшой удлинитель и вороток.И приступаем к срыву гайки.При этом одной рукой держим руль от проворота, а второй рукой с криками ааа срываем воротком гайку.

Как гайку сорвали, заменяем вороток на трещотку и выкручиваем гайку, НО НЕ ДО КОНЦА!

10 11

Почему не до конца?Потому что вам после выкручивания нужно сорвать сам руль.И если вы выкрутите гайку полностью и приступите срывать руль с посадочного места.То Во-первый получите самим рулём себе в нос.Ну а во-вторых сама улитка (подрулевой шлейф) превратиться с Новогодний серпантин.

Поэтому сдёргиваем руль с недокрученой гайкой, а только потом можно прямо руками выкрутить гайку.

(Честно признаюсь сорвать руль с места у меня получилось не с первого раза, пришлось немного попотеть))Сначала от моих безумных толчков на себя я раскачивал машину так, что соседи во дворе наверное думали что там происходит что-то пошлое))Но после понял что такие действия бесполезны и я принялся толчками раскачивать руль. Т.е. ухватываемся за руль обоими руками на 9 и 15 часов и начинаем на себя тянуть то одной рукой, то другой. И вот только после таких действий руль сошёл со шлицов.)

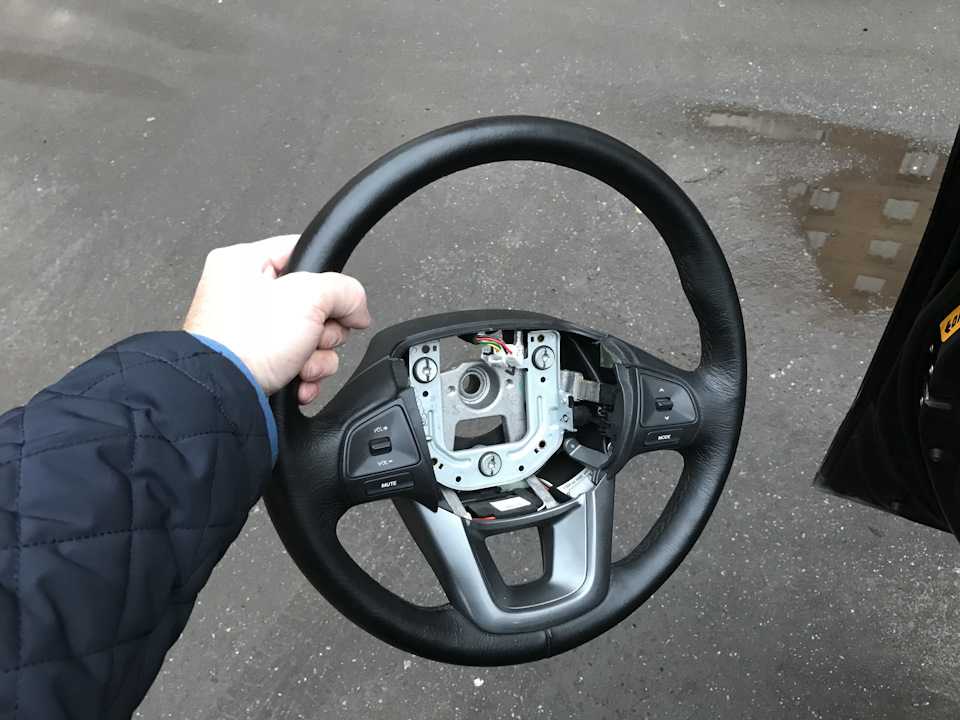

И далее аккуратно снимаем сам руль, внимательно пропуская через него кабель подушки безопасности.

И будьте внимательней к самой улитке! Она не должна перекрутиться.

После снятия руля, на всякий случай закрепите саму улитку, чтоб её случайно не перекрутил барабашка ;))Я это сделал обычной изолентой.Ну и наживите гайку руля, чтоб она случайно тоже не потерялась. Барабашки они такие;))

Всё! Теперь можно смело покидать автомобиль и продолжать праздновать Новый год.Не боясь что ваш авто угонят.Поставьте в ступор угонщика! Ха-ха-ха))

15 16

Ну я думаю вы поняли про мою Новогоднюю шутку «Противоугонного средства» ))На самом деле, на тот момент я пошёл встраивать свои новые кнопки от Европейского Рио.О чём я напишу в следующей теме. Забегая вперёд, скажу сразу, мне кнопки оч понравились))Ну и как вы понимаете, обратно руль я ставил точно так же, только в обратном порядке, соблюдая процарапанную метку для руля, без отключения АКБ.

Как извлечь предохранитель?

Отключение предохранителя – самый простой и быстрый способ. Необходимо найти блок предохранителей, расположенный в салоне. Он находится перед водительским креслом, слева от рулевой колонки. Далее:

открывается крышка блока;

• на крышке есть схема расположения всех предохранителей, на схеме найдите гнездо № 5;
• выньте предохранитель. Он отвечает за работу подушек и имеет номинал 10А;
• найти на схеме место расположения предохранителя № 6;
• вынуть и его. Этот предохранитель обеспечивает световую индикацию системы;

закрыть крышку блока.

Теперь не будет работать ни одна из подушек, находящихся в салоне.

Цвет значков на панели приборов и их значение

Для привлечения внимания водителей к показаниям датчиков производитель использует различные подсветки.

Значки на приборной панели «Киа Рио» подсвечиваются следующими цветами:

• зеленым (используется для привлечения внимания водителя к определенному узлу автомобиля или для отображения включения прибора либо узла);
• желтым (говорит о возможном наличии проблем и необходимости проведения диагностики, выполнения настроек или ремонта);
• красным (сообщает о серьезных проблемах или ошибках, требующих немедленного устранения, а также о необходимости долить рабочие жидкости: антифриз, моторное масло, тормозную жидкость).

Красный символ говорит о критических неисправностях, при обнаружении которых автомобиль эксплуатировать запрещено. Если не обращать на него внимания, то в скором будущем может потребоваться серьезный ремонт систем, где были детектированы неполадки.

Описание и расположение индикаторов и приборов на классической панели

Обозначение и распиновка стандартной приборке

В автомобилях Kia Rio приборки могут различаться между собой в зависимости от того, имеются ли на них тахометры или нет. Рассмотрим описание контрольного щитка на примере авто с тахометром.

В соответствии со схемой приведенной выше, основные компоненты приборки следующие:

1. Тахометр. Это устройство предназначено для передачи водителю информации о текущем количестве оборотов коленчатого вала двигателя.
2. Спидометр. О назначении этого устройства долго говорить не будем, и так ясно, что с его помощью водитель всегда знает, с какой скоростью движется его транспортное средство.
3. Световые индикаторы указателей поворота — левый и правый.
4. Контроллер температуры хладагента в системе охлаждения. Стрелка датчика не должна переходить в красную зону при работающем двигателе, поскольку это будет свидетельствовать о его перегреве. Если это все же произошло, то необходимо как можно быстрее остановить авто и разобраться в причинах перегрева.
5. Контрольные и аварийные индикаторы. В частности, это датчики ближнего и дальнего света, противотуманок, подушек безопасности, системы обогрева заднего стекла, ABS, аварийного давления масла в системе, открытых дверей, разряженной АКБ, а также не пристегнутых ремней безопасности. Также на приборке есть индикатор Check Engine — он появляется всегда при включении зажигания, но если он горит после запуска мотора, то силовой агрегат необходимо проверить ан предмет неисправностей.
6. Датчик уровня горючего в бензобаке. Здесь же имеется световой индикатор, который загорается в том случае, если автомобиль начал использовать резервный запас топлива.
7. Клавиша сброса счетчика дневного пробега.
8. Сам одометр — на экране устройства демонстрируется информация об общем, а также суточном пробеге автомобиля.

Как заменить руль Киа Рио на мультируль с кнопками

Заменить обычный руль на фирменный руль сможет каждый. Причиной замены руля может быть поломка какой-либо детали. Заказать руль можно у официального дилера или же в интернете. Цена варьируется от 3000 до 6000 тысяч.

Выбирайте тот, который подходит вам больше всего. После того, как деталь придет к вам, поверьте на качество: не отваливаются ли кнопки, приятный ли материал на ощупь. Вам потребуется торцовый ключ. Однако, если его у вас нет, то воспользуйтесь обычным баллончиком. Также приготовьте гаечный ключ на 10, отвёртку ТОРЕКС и канцелярский нож.

После отворачивания болта вы не сможете с лёгкостью вытащить руль. Упритесь ногами в пол и потяните его на себя. После того, как старый руль снят, можно поставить новый. Заверните центральную гайку баллонным ключом. Поставьте блок, подушки безопасности и другие детали на место, закройте капот. Проверьте работу кнопок на руле.

Все команды должны выполняться быстро. Если этого не происходит, то, скорее всего, причина в замыкании, руль придётся разбирать и собирать заново.

Чем отличается Supervision от простой панели

Главная черта приборной панели Supervision на Kia Rio – подсветка.

Это решение очень удобно тем, кто совершает поездки ночью либо вечером. Подсветка приборной панели отличается еще и способность не резать глаза своим лучом. В стандартном оборудовании из-за повышенной яркости могут сливаться цифры и иные обозначения на циферблатах или в дисплее, из-за чего водитель рискует ошибиться

Возможный результат – аварии, зачастую происходящие по неосторожности

Как уже было сказано ранее, наиболее заметная особенность подобной приборной панели – небольшой круглый информативный дисплей. На нем высвечивается ряд данных об автомобиле и его передвижении. Конечно, подобный экран есть и на простом щитке. Но в стандартной версии он прямоугольный и относительно небольшой, а на Supervision этот элемент отличается удобным расположением по центру и более четкими и точным обозначениями. Также панель полностью русифицирована (в простой версии используется английский), поэтому позволяет даже человеку без знания иностранных языков ориентироваться в отображаемых данных.

Какие последствия будут, если отключить подушку

В некоторых иномарках при перевозке детей или других пассажиров, требующих отключения подушки безопасности, можно временно отключить механизм, выбрав другой режим или просто нажав соответствующую кнопку. В Kia Rio такой функции не предусмотрено, поэтому придётся отключать подушку полностью и только своими руками.

В первую очередь, полное отключение системы airbag, это всегда потеря дополнительного механизма, обеспечивающего безопасность пассажира. Кроме этого, водитель тоже рискует, так как при столкновении автомобиля может не сработать подушка безопасности с его стороны. К тому же, панель управления будет непрерывно сигнализировать о том, что в системе найдена ошибка.

Последовательность действий при снятии

Для начала необходимо выкрутить два винта с обратной стороны руля Приоры, которые расположены по обе стороны. Для этого понадобится шестигранник на 5 миллиметров, при этом с обеих сторон необходимо сжать пружинные фиксаторы, не допуская выпадения подушки

Важно помнить, что перед началом работы необходимо снять клеммы аккумулятора, чтобы предотвратить срабатывание подушки безопасности

После этого аккуратно снимите подушку с лицевой стороны рулевого колеса. Для этого надо аккуратно поддеть фиксатор вместе с проводами и отвести его в сторону, а также отсоединить провода электропитания, ведущие к звуковому сигналу.

Далее пригодится заранее заготовленная головка на 24 миллиметра, при помощи которой срывается гайка вала, впрочем, до конца ее откручивать пока не нужно. На данном этапе нужно каким-то образом отметить положение руля, что понадобится для последующей сборки в изначальное его положение. С этой целью можно сделать соответствующие отметки на кожухе или, собственно, на руле.

После того как гайку удалось расслабить, можно приступать к непосредственному снятию руля. Для этого сперва надо осторожными движениями с двух сторон подстучать его с тыльной стороны, однако не стоит прилагать излишних усилий, ведь руль еще находится на валу. Поступательно подталкивая руль, необходимо добиться, чтобы он полностью сбился со шлицев, и когда этого удастся достичь, можно далее раскручивать ранее ослабленную гайку.

После этого, собственно, можно приступать к снятию руля. Действовать, как и прежде, нужно аккуратно, продевая провода питания звукового сигнала и подушки безопасности через специальные отверстия. По завершении этой процедуры можно произвести окончательное снятие руля Лады Приора.

После проведения запланированных действий сборка руля автомобиля Лада Приора с подушками безопасности производится в обратном порядке. При этом не стоит забывать о сделанных при разборке метках, что позволит установить руль в изначальном положении. Помните, что при проведении вышеперечисленных манипуляций, до снятия подушки, следует находиться вне зоны ее раскрытия.

Впоследствии, после восстановления целостности руля и подушки безопасности, при первом снятии блокировки и включении двигателя рекомендуется находиться вне салона автомобиля, а зажигание включать, протянув руку над рулевой колонкой. Таким образом вы сможете обезопасить себя от непредвиденных срабатываний и травмирования.

Подводя итоги, можно отметить, что в целом процесс снятия руля автомобиля Лада Приора с подушкой безопасности при соблюдении всех вышеперечисленных рекомендаций не составляет особых проблем, особенно для опытных автолюбителей, и может быть выполнен самостоятельно, без обращения в сервисные центры производителей или дилеров, а также на станции технического обслуживания

Главное, пошагово выполнять порядок действий и соблюдать меры предосторожности

Какие последствия будут, если отключить подушку

В некоторых иномарках при перевозке детей или других пассажиров, которым требуется отключение подушки безопасности, есть возможность временно отключить механизм, выбрав другой режим или просто нажав соответствующую кнопку. В Kia Rio такой функции не предусмотрено, поэтому отключать подушку придется полностью и только руками.

Статья по теме: Kia Rio можно перевести на газ

Прежде всего, полное отключение системы подушек безопасности — это всегда потеря дополнительного механизма, обеспечивающего безопасность пассажира. Кроме того, риску подвергается и водитель, так как в случае столкновения с автомобилем подушка безопасности на его стороне может не сработать. Кроме того, панель управления будет постоянно сообщать об обнаружении ошибки в системе.

Кнопки на руль Киа Рио

Наверное, каждый владелец личного автомобиля хотя бы раз в жизни задумывался об усовершенствовании свей машины. Но перед тем, как приниматься за серьёзный тюнинг Kia Rio, включающий установку спойлеров, обвесов, форсирование двигателя и прочее, стоит попробовать себя в маленькой доработке. Как вариант — установить кнопки на руль. Иногда полезно обзавестись парочкой дополнительных опций и перенести элементы управления в удобное место.

Стандартный набор кнопок на руле

Производители автомобиля Kia Rio постарались сделать все, чтобы машиной было удобно пользоваться. Основное назначение кнопок на руле — управление встроенной аудиосистемой. С их помощью переключают автомобильную магнитолу, не отвлекаясь от вождения.

При подобной настройке можно управлять работой магнитолы, не отрываясь от вождения. Это снижает риск попадания в аварию.

На некоторых версиях Kia Rio производители продвинулись ещё дальше: дополнили систему функцией Bluetooth. Это позволяет не отвлекаться на телефон при управлении машиной — звонки принимаются простым нажатием клавиши на руле. На таких комплектациях кроме вышеперечисленных также есть кнопки управления телефоном.

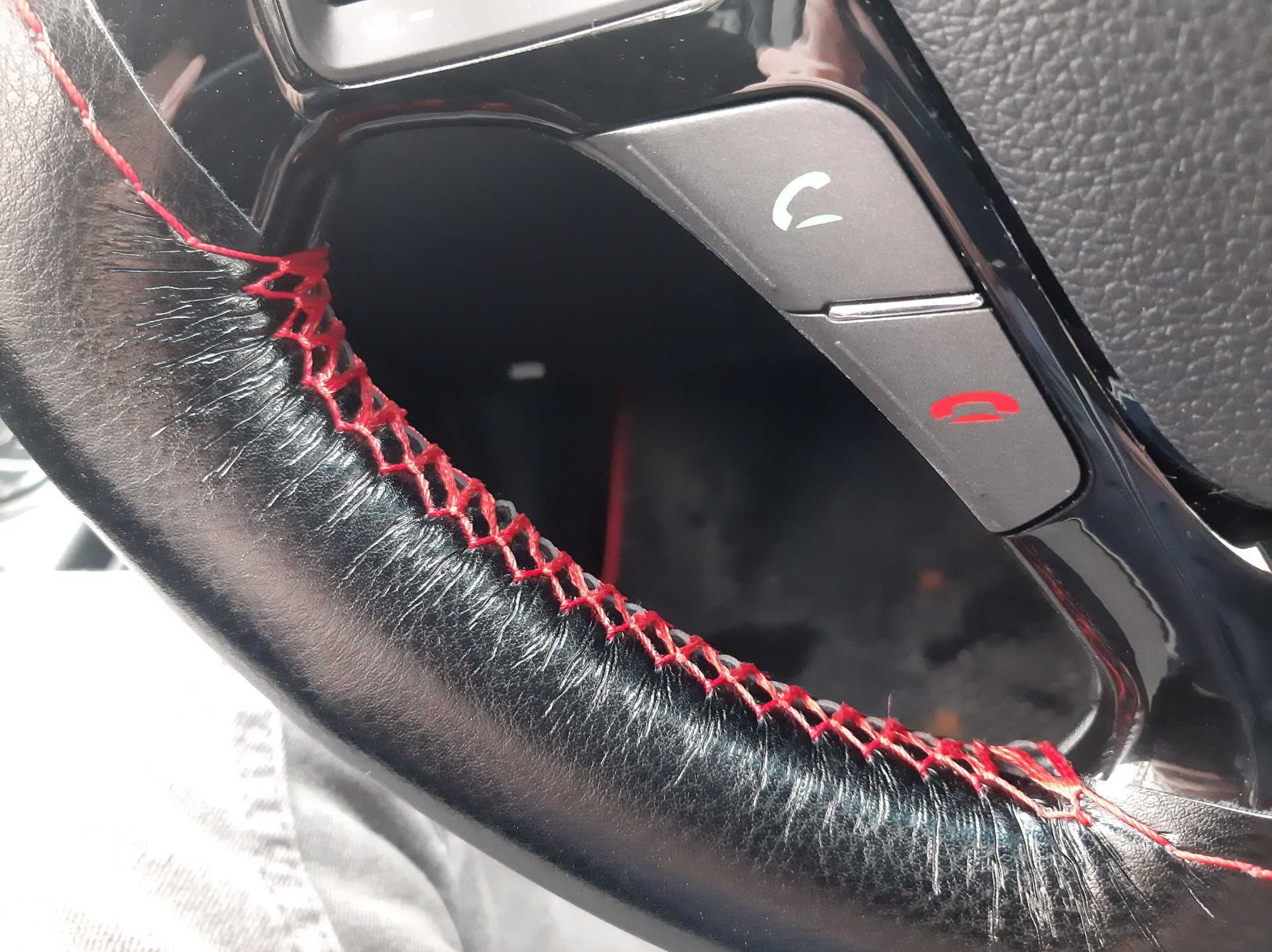

Перетяжка руля Киа Рио 3

Не многие знают, что выполнить перетяжку руля Киа Рио можно своими силами, не прибегая к дополнительным растратам средств. Как снять руль, вы можете прочитать выше. Прежде чем выполнить перетяжку, нужно подготовиться и приобрести необходимые детали:

• Оплётку;
• Нить;
• Иглу;
• Клей;
• Инструкцию.

Итак, приступим непосредственно к самому процессу перетяжки:

1. Прежде чем приступать к работе, позаботьтесь о том, чтобы оплётка хорошо размокла в воде. Для этого оставьте её там на 15 минут. Кожу на руль Киа Рио следует выбирать прочную, которая не сотрётся даже через пару лет. Пока оплётка размачивается, приготовьте нитки в тон ткани. Разрежьте нить на четыре равных кусочка. Каждая должна быть длиной по 20 сантиметров. Пока оплётка размачивается, изучите инструкцию.
2. Время пройдёт незаметно. После того, как достанете оплётку, хорошо её отожмите. Шов начинайте выполнять не с края, как привычно, а по центру. Шейте с изнаночной стороны.
3. Используйте 4 отрезка нити, чтобы сделать временные стежки в углах спиц.
4. Начните шить с левой стороны руля.
5. Длинный конец ниточки просуньте в ушко. Начинайте шить справа. Согните нить вдвое для большей крепкости стежка. Пройдите 20 сантиметров и стяните шов. Шейте до спицы. Оплётку необходимо стянуть туго.
6. Кожа на правой и левой спице должна быть плотно стянута.
7. Отмерьте 150 сантиметров и вденьте нить в стык кожи в левой нижней части руля. По обеим сторонам оставьте длинные куски нити. Одним концом, не спеша, начините стягивать участок оплётки.
8. Освободите другой конец и зашнуруйте область монолитной кожи.
9. С правой частью руля необходимо проделать тоже самое.
10. Длинные остатки нитки уберите. Подпалите концы огнём, чтобы концы не распускались.
11. Прежде чем подклеить края, высушите оплётку. Подклейте углы клеем, но не выдавливайте слишком много, иначе клей выступит через кожу.
12. Вставить руль на прежнее место просто. Забыли как? Смотрите инструкцию выше.

Установка кнопок на руле без снятия на KIA Rio

На Киа Рио, выпускаемых в последнее время и в определенной комплектации, есть мультируль, то есть кнопки управления некоторыми опциями расположены непосредственно на самой баране. Это очень удобно. У меня на Киа Рио руль обычный и я решил сделать тюнинг. Сперва искал готовый руль, чтобы можно было им заменить старый. Однако подходящего варианта я так и не смог подобрать. Тогда решил самостоятельно установить на штатный руль дополнительные кнопки.

Насколько это реально? Прочитал в интернете и там были разные варианты. Некоторые посложнее, некоторые попроще, но в целом задача выполнимая. Теперь надо было определиться с вариантом исполнения тюнинга. Мне казалось, что будет проще работать, если снять рулевое колесо со своего штатного места и уже потом производить установку.

Однако, в самый последний момент я натолкнулся на один интересный пост, выложенный на одном из популярных автомобильных сайтов. Там владелец автомобиля Киа Рио описывал установку кнопок на руль, не снимая последнего. Причем описание было настолько подробным, подкрепленным фотографиями, что я решил повторить его подвиг. Теперь, когда я уже завершил работу, то могу сказать, что не пожалел о том, что пошел именно по такому пути, процесс на самом деле оказался довольно простым и времени много не отнял.

Для того, чтобы установка шла быстрым темпом и не приходилось отвлекаться на посторонние вопросы, я решил заранее приготовить все необходимые для дела инструменты. К этим инструментам относим следующие: специальный ключ Т40, гаечный ключ на 10, отвертка с крестовым и шлицевым наконечниками, пассатижи. Все готово, так что можно приступать к работе.

Так как процесс будет связан с работой с проводами, мы скидываем с аккумулятора минусовую клемму. И я бы крайне не рекомендовал пренебрегать данной рекомендацией. Дело в том, что еще на своем прежнем автомобиля я имел глупость работать с проводкой при подключенном аккумулятора. В результате чего произошло замыкание, предохранитель перегорел, но этим дело не ограничилось, ведь у меня еще расплавилась проводка. Потом у меня ушло много времени и сил, чтобы восстановить работоспособность бортовой сети на автомобиле. Но вернемся к мультирулю на Киа Рио.

После снятия клеммы с аккумуляторной батареи надо подождать пару минут, пока исчезнет остаточное напряжение с проводки. После этого берем специальный ключ Т40 и отворачиваем с двух сторон места фиксации кнопки сигнала, где также находится и подушка безопасности. Возвращаясь к аккумулятору, подчеркну, что если бы вы не отсоединили клемму, то подушка могла сработать. Штекер разъединяем, блок подушки безопасности убираем в сторону.

Теперь нам придется полезть вниз, где мы находим и отворачиваем восемь болтиков крепления пластиковой накладки на рулевое колесо автомобиля Киа Рио, туда же крепятся и кнопки. Чтобы отвернуть часть болтиков, вам придется повернуть рулевое колесо на пару градусов в сторону, только в этом случае вы сможете подлезть туда с отверткой. С каждой стороны у заглушки есть по одному болту, которым он прикручен к накладке. Отворачиваем все болты крепления, удаляем заглушки и вместо них устанавливаем кнопки управления. Заворачиваем болты обратно. Устанавливаем накладку с уже монтированными кнопками. После сборки не забываем подключить питание. Также питание подключается к блоку подушки безопасности, ставим подушку на место.

После окончательной сборки проверяем работоспособность всех кнопок. В моем случае все работает исправно, результатом доволен неимоверно, уж можете в этом не сомневаться. У меня на подобную доработку, если брать время, затраченное исключительно на установку , ушло примерно 40 минут. Если бы был опыт, то уверен, что справился бы и побыстрее.

Но я еще не подвожу итог своей работе, потому что в планах установить на рулевое колесо подсветку в виде светодиодных полос. Пока еще не определился, как это точно будет выглядеть, но кое-какие наметки к предстоящей работе уже имеются, так что ждите в ближайшем будущем новые посты от меня.

По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

• Снять резину с литого диска

• Как открыть киа спектра без ключа

• Центральный замок не открывает двери

• Замена порогов на луаз

• Ошибка р1662 маз

Средняя скорость и запас хода

Для вывода на дисплей показателя средней скорости маршрутный компьютер сопоставляет общий пройденный путь и время работы двигателя. При этом последний показатель учитывается независимо от того движется автомобиль или стоит. Отсчёт ведётся с крайнего обнуления средней скорости.

Диапазон измерения составляет от 0 до 260 км/ч. Для обнуления средней скорости понадобится зажать на секунду кнопку «Reset» на рулевом колесе в момент отображения на дисплее соответствующих показаний. Для осуществления первоначального расчета средней скорости Киа Рио 4 поколения требуется проехать не менее пятидесяти метров или десяти секунд.

Запас хода указывает на оставшийся километраж до окончания топлива в баке, в пределах от 1 до 9999 км.

На дисплее будет высвечиваться прочерк, если оставшегося бензина хватает менее чем на километр.

Также понадобится учитывать:

1. Данные могут отражаться некорректно после отключения АКБ или при расположении машины на не ровной поверхности.
2. Дозаправка в количестве менее шести литров может быть не учтена маршрутным компьютером.
3. На показания запаса хода влияет режим езды, дорожное покрытие и состояние узловых Киа Рио 4.

Источники

• https://autonissancar.ru/kia/rio/rio-3/podrobno-o-paneli-priborov-kia-rio-3
• https://kianova.ru/panel-priborov-kia-rio-4-supervision-znachki-na-priboronoy-shchitok-rio-4
• https://kiario.pro/repair/pribornaya-panel-kia-rio.html
• https://kia-cars2.ru/pribornaja-panel-kia-rio-x/
• https://avtodigest.ru/panel-priborov-supervision-supervizhn-chto-soboj-predstavljaet
• https://FanKia.ru/panel-kia-rio/
• https://avtozam.com/kia/rio/supervision-pribornaya-panel/
• https://avtonano.ru/panel-priborov-supervision/

Принцип действия

Для изготовления AirBag используется ткань с элементами нейлона. За счет специальных отверстий, через которые выходит газ, удается достичь смягчения изделия, благодаря чему снижается вероятность получения травмы. За каждым экземпляром закрепляется генератор газа, далее изделие аккуратно складывается и помещается в небольшие отверстия в разных зональных участках авто. Если речь идет о руле, генератор газа оснащается резиновым кольцом для обеспечения оптимального уровня балансировки.

Газогенератор, к слову, наполняет подушки газом и реализует оперативный выброс. Он считается наиболее сложным в техническом и конструктивном плане. AirBag надувается на крайне высокой скорости, а скорость их выбрасывания в три раза превышает скорость моргания человеческого глаза. Что касается принципа действия, они разворачиваются в момент столкновения, если скорость передвижения ТС превышает 20 км/ч.

Принцип работы подушки безопасности состоит из следующих этапов:

1. С разных сторон машины располагаются специальные датчики, которые реагируют на заданный критичный момент.
2. Сведения подаются на ЭБУ, который обрабатывает данные. Обстоятельства для этого более чем конкретные – преодоление высокого препятствия в виде бордюра, жесткое приземление или лобовое столкновение.
3. От ЭБУ сигнал идет на генератор газа и пиротехнический заряд активируется.
4. После сгорания пиропатрона в избытке выделяется азот, поскольку генератор газа имеет натриевую кислоту. Как раз азот и раскрывает подушки.

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

1	15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2	15А P/OUTLET Розетка для подключения дополнительного оборудования
3	15А C/LIGHTER Прикуриватель
4	10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5	10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6	10А А/BAG Блок управления системой безопасности SRS
7	10А Выключатель аварийной сигнализации
8	10А MOPS 2 ЭБУ ЭУР
9	Резерв
10	15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11	15А Обогреватель рулевого колеса
12	10А RR Реле заднего противотуманного фонаря
13	15A FRT Реле передней противотуманной фары
14	10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15	15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16	10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17	10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18	10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19	10A B/UP LP Выключатель фонаря света заднего хода
20	10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21	10А H/LP LH Левая блок-фара
22	10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23	15А HAZARD Реле аварийной сигнализации, ВСМ
24	25А SMK_1 Блок управления электронного ключа
25	15А Электродвигатель люка
26	10А SMK_2 Кнопка пуска и остановки двигателя
27	15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28	15А IGN COIL Катушки зажигания, конденсатор
29	10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30	25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31	20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32	25А SAFETY P/WDW Блокировка электрических стекло подъемников
33	15А S/HEATER Обогрев передних сидений
34	10А Регулятор наружных зеркал с электроприводом
35	10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36	20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37	10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок — фара, подсветка панели приборов
38	10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39	10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40	10А H/LP RH Правая блок — фара, комбинация приборов
41	25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42	25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43	10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
44	10А A/CON 2 Кондиционер
45	Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

1. Реле обогрева заднего стекла
2. Реле противотуманных фар
3. Реле задних противотуманных фонарей
4. Реле габаритных огней
5. Реле дневных ходовых огней
6. Реле антиобледенителя ветрового стекла
7. Реле блокировки дверей
8. Реле разблокирования крышки багажника
9. Реле указателей поворота
10. Реле аварийной сигнализации
11. Реле электро стеклоподъемников
12. Реле охранной сигнализации

ПАССАЖИРСКАЯ ВОЗДУШНАЯ СУМКА “OFF”

Если система SRS в вашем Kia не работает должным образом, сигнальная лампа подушки безопасности загорится в вашей комбинации приборов. Когда возникает проблема с системой обнаружения пассажиров, индикатор ПАКЕТ ПЕРЕДАЧИ ВОЗДУХА «ВЫКЛ.» не включается, и подушка безопасности пассажира может сработать, даже если на переднем сиденье нет пассажиров.

Изображение датчика бокового столкновения, B-pillar 2016, Kia Optima

• Модуль подушки безопасности водителя

• Модуль передней подушки безопасности пассажира
• Датчик бокового столкновения
• Модуль шторной подушки безопасности
• Преднатяжитель втягивающего устройства
• сигнальная лампа подушки безопасности
• Модуль управления SRS (SRSCM)
• Датчики переднего и бокового удара
• Выключатель надувной подушки безопасности пассажира/свет
• Система обнаружения пассажиров – пассажирское сиденье
• Устройство аварийного крепления – EFD
