Renault scenic синяя борода бортжурнал заменил амортизаторы задней двери крышки багажника

Проверка состояния амортизаторов

Определение состояния амортизаторов является важным этапом при подготовке к замене задних амортизаторов на Volkswagen Passat B6. Правильная оценка их состояния позволяет определить, нуждается ли автомобиль в замене амортизаторов или нет.

Вот несколько способов, которые помогут вам проверить состояние задних амортизаторов на вашем автомобиле:

1. Визуальный осмотр: Внешний осмотр амортизаторов поможет определить очевидные признаки износа или повреждений, таких как следы утечки масла, повреждения корпуса или пыльники. Если вы заметили какие-либо дефекты, скорее всего, амортизаторы требуется замена.

2. Испытание отскоком: При желании вы можете провести простое испытание состояния амортизаторов с помощью отскока. Нажмите сильно на заднюю часть автомобиля и внимательно наблюдайте, как он отскакивает. Если демпфирование у амортизаторов работает нормально, автомобиль должен восстановить свою исходную позицию без воздействия воспрятий.

3. Проверка утечек масла: Проверка на предмет утечек масла может быть выполнена исследованием специальных пыльников амортизаторов. Если вы заметите, что пыльники испачканы маслом или имеют следы масляных пятен, это является признаком проблем со штоком амортизатора и требует замены амортизаторов.

4. Визуальная проверка давления: Взгляд на задние амортизаторы может также помочь определить, возможно ли, что они испытывают проблемы с давлением. Если амортизаторы выглядят опущеными или сжатыми, есть вероятность, что они теряют свое давление и должны быть заменены.

Проверка состояния амортизаторов является важным шагом при подготовке к замене задних амортизаторов на Volkswagen Passat B6. При обнаружении каких-либо проблем, рекомендуется немедленно заменить амортизаторы, чтобы обеспечить безопасность и комфортное управление автомобилем.

Снятие задней стойки

В моём конкретном случае в задней стойке появился стук. Стойка ремонтировалась, менялся амортизатор. Автомобиль проехал на ней 3000 км. При наезде на препятствие появился стук в районе стойки. Для того чтобы проверить что стук идет именно от стойки её необходимо снять. Чтобы снять стойку.

Снятие нижней опоры стойки

После того как кронштейн снят. Верхняя часть стойки свободна. Снизу стойка крепится болтом к гайке. Он легко откручивается.

Чтобы вытащить стойку необходимо под домкратить машину. Снять колесо. Стойка легко выходит наружу. Проблема стука была в том. Что не правильно была установлена крышка 21

Она не позволяла верхней опоре стойке плотно прилегать к поверхности.

Демонтаж верхней опоры стойки

Требуется открутить ее верхнюю часть где чашка крепится в стакане. И нижнюю часть стойка прикручена к балке. Болты крепления верхней опоры стойки крепят так же и кронштейн ремня безопасности. Его необходимо открутить. Стойка крепится двумя болтами. Которые также являются креплением чашки стойки. И две шпильки на которых кронштейн притягивается гайками.

Предварительно требуется снять обшивку салона. А именно заднюю полку и щитки над кронштейном ремня безопасности. Усилий это больших не составляет. Следует отсоединить защёлки. Они просто поддеваются отверткой и освобождается.

Сложность возникает при откручивании самого кронштейна.

Если два болта и и одна гайка имею свободный доступ. То подлезть к четвертой гайке очень тяжело. Головка не подходит. Ключ достает до гайки. Но провернуть его нет практически ни какой возможности. Вероятно здесь используется специальный ключ. Простым ключом удаётся только вставить его в гайку. И немного провернуть. После нескольких попыток. Удаётся сорвать гайку. Затем она легко откручивается рукой.

Машина старая а гайки не ржавеют. Немецкий автопром своё дело знает.

Подготовка к замене задних амортизаторов

Перед тем, как приступить к замене задних амортизаторов на Volkswagen Passat B6, необходимо подготовиться к выполнению работ. Вот несколько важных шагов, которые нужно выполнить:

Приподнять заднюю часть автомобиля: Для доступа к задним амортизаторам нужно приподнять заднюю часть автомобиля. Для этого можно использовать гидравлический домкрат или подставить механический домкрат под заднюю ось

Важно убедиться, что автомобиль находится на ровной и устойчивой поверхности.

Снять задние колеса: После того как задняя часть автомобиля будет поднята, необходимо снять задние колеса. Для этого нужно ослабить гайки крепления колес и поднять автомобиль выше, чтобы можно было снять колеса.

Поставить опору под заднюю ось: Чтобы предотвратить падение задней оси после снятия амортизаторов, необходимо поставить подходящую опору под заднюю ось автомобиля

Опора должна быть устойчивой и надежной.

Отсоединить стабилизатор поперечной устойчивости: Следующим шагом нужно отсоединить стабилизатор поперечной устойчивости от задней оси. Для этого нужно отвернуть крепления стабилизатора на задней оси.

Отпустить гайки крепления амортизаторов: Для того чтобы заменить задние амортизаторы, необходимо отпустить гайки крепления амортизаторов снизу и сверху задней оси.

После выполнения этих подготовительных шагов, вы готовы приступить к самой замене задних амортизаторов на Volkswagen Passat B6.

Необходимые материалы

Чтобы запрессовать данную деталь в домашних условиях, вам пригодятся такие инструменты:

1. Монтировка;
2. Домкрат;
3. Набор гаечных ключей;
4. Новые шарниры.

В качестве смазки рекомендуется применять машинное масло либо же другие виды смазки.

Помимо прочего, вам будут необходимы специальные оправки, предназначенные для запрессовки сайлентблоков, в качестве альтернативы можно воспользоваться куском трубы с необходимым диаметром. Также нужно обзавестись прессом для запрессовки нового резинометаллического шарнира. Когда речь идет о домашних условиях, прессом могут послужить обыкновенные тиски. Вдобавок можно запастись набором кувалд, однако при таком подходе необходимо соблюдать высокую точность выполнения работы.

Проверка и регулировка

Перед заменой задних амортизаторов на автомобиле Volkswagen Passat B6 необходимо провести проверку и, при необходимости, регулировку. Это поможет убедиться, что замена амортизаторов действительно требуется и их повреждение является причиной проблем с подвеской.

1. Проверьте подвеску задних колес на наличие видимых повреждений, трещин или износа. Если обнаружены какие-либо повреждения, обратитесь к специалисту для более подробного осмотра и консультации.

2. Проверьте амортизаторы на наличие утечек масла

Для этого обратите внимание на следующие признаки:

• Пятна масла на корпусе амортизатора;
• Масло вытекает из газового клапана (если он установлен);
• Видимые следы масла на балке задней подвески или корпусе амортизатора.

Если хотя бы один из этих признаков обнаружен, амортизаторы необходимо заменить.

3. Проверьте состояние пружин задней подвески. Они должны быть целыми и не иметь видимых повреждений.

4. Оцените ход тележки автомобиля. Если автомобиль опускается на заднюю ось при запуске двигателя или при торможении, возможно, пружины или амортизаторы необходимо заменить. В данном случае рекомендуется обратиться к специалисту для подбора и установки соответствующих деталей.

5. При необходимости может потребоваться регулировка амортизаторов. Это может включать в себя настройку жесткости амортизаторов в зависимости от пожеланий владельца или специфики использования автомобиля. Для этого рекомендуется обратиться к квалифицированному специалисту, который сможет провести необходимые настройки в соответствии с требованиями.

Проверка и регулировка задних амортизаторов на Volkswagen Passat B6 является важной процедурой, которая позволяет поддерживать надлежащее состояние подвески и обеспечить комфортную езду. При обнаружении каких-либо проблем рекомендуется обратиться к специалисту для консультации и выполнения необходимых работ

Необходимые материалы

Чтобы запрессовать данную деталь в домашних условиях, вам пригодятся такие инструменты:

1. Монтировка;
2. Домкрат;
3. Набор гаечных ключей;
4. Новые шарниры.

В качестве смазки рекомендуется применять машинное масло либо же другие виды смазки.

Помимо прочего, вам будут необходимы специальные оправки, предназначенные для запрессовки сайлентблоков, в качестве альтернативы можно воспользоваться куском трубы с необходимым диаметром. Также нужно обзавестись прессом для запрессовки нового резинометаллического шарнира. Когда речь идет о домашних условиях, прессом могут послужить обыкновенные тиски. Вдобавок можно запастись набором кувалд, однако при таком подходе необходимо соблюдать высокую точность выполнения работы.

Сайлентблок рычага LEMFORDER на Volkswagen Passat B4, B5, B6, B7, B8, Б4, Б5, Б6, Б7, Б8. получите в Киеве и Украине оригинальные автодетали к Вашему автомобилю

Вы имеете возможность выбрать оригинальные сайлентблоки рычага на Volkswagen Passat B4, B5, B6, B7, B8, Б4, Б5, Б6, Б7, Б8 с помощью любого из удобных для Вас методов:

Звоните нам и выясните какие сайлентблоки рычага идеально подойдут для автомобилей Volkswagen 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годов выпуска, с объёмами двигателя 1.4, 1.6, 1.8, 1.9, 2.0, 2.3, 2.5, 2.8, 2.9, 3.2, 3.6, 4.0 и кузовом седан, универсал, купе. Задний сайлентблок переднего рычага гарантировано можно найти для автомобилей Citroen Ds3, Mercedes CLC-Class, Nissan Qashqai.

Дополнительные названия автомобильной детали: сайлентблоки, сайлентблоки передних рычагов, задний сайлентблок переднего рычага.

10.1.3. Амортизаторная стойка передней подвески

Снятие стойки производите в следующем порядке:
– снимите декоративный колпак колеса;
– отверните гайку крепления ступицы в положении «автомобиль на колесах»;
– ослабьте болты крепления колеса;
– вывесите и закрепите на опорных стойках переднюю часть автомобиля;
– отверните болты крепления колеса и снимите колесо;
– установите домкрат под внешним концом поперечного рычага;

Рис. 10.2. Амортизационная стойка передней подвески: 1 – крышка; 2 – гайка крепления стойки; 3 – упор; 4 – шлицевая гайка; 5 – подшипник; 6 – чашка пружины; 7 – буфер сжатия; 8 – защитный чехол; 9 – пружина; 10 – амортизатор; 11 – поворотный кулак

Рис. 10.3. Отворачивание гайки крепления штока амортизатора

– в моторном отсеке с помощью рычага снимите крышку 1 (рис. 10.2) с верхней части амортизационной стойки. Удерживая от проворачивания шток амортизатора шестигранным ключом размерностью 7 мм, ключом VW 3078 отверните самоконтрящуюся гайку крепления штока амортизатора (рис. 10.3);
– отверните гайку и снимите соединитель стабилизатора поперечной устойчивости;
– отверните гайку и снимите шаровую опору рулевой тяги с поворотного кулака;
– снимите тормозной суппорт и, используя мягкую проволоку, подвяжите его;
– отметьте положение амортизационной стойки и поворотного кулака относительно друг друга;
– отметьте положение верхнего и нижнего болтов крепления поворотного кулака к стойке, чтобы корректно установить их на прежние места, и отвинтите болты;
– замените самоконтрящиеся гайки и специальные прокладки;
– опустите поперечный рычаг для освобождения стойки из верхнего крепления, после чего с помощью рычага отделите амортизаторную стойку от поворотного кулака и извлеките ее из-под переднего крыла.

Разборка стойки производится в следующем порядке:
– очистить амортизаторную стойку от грязи;

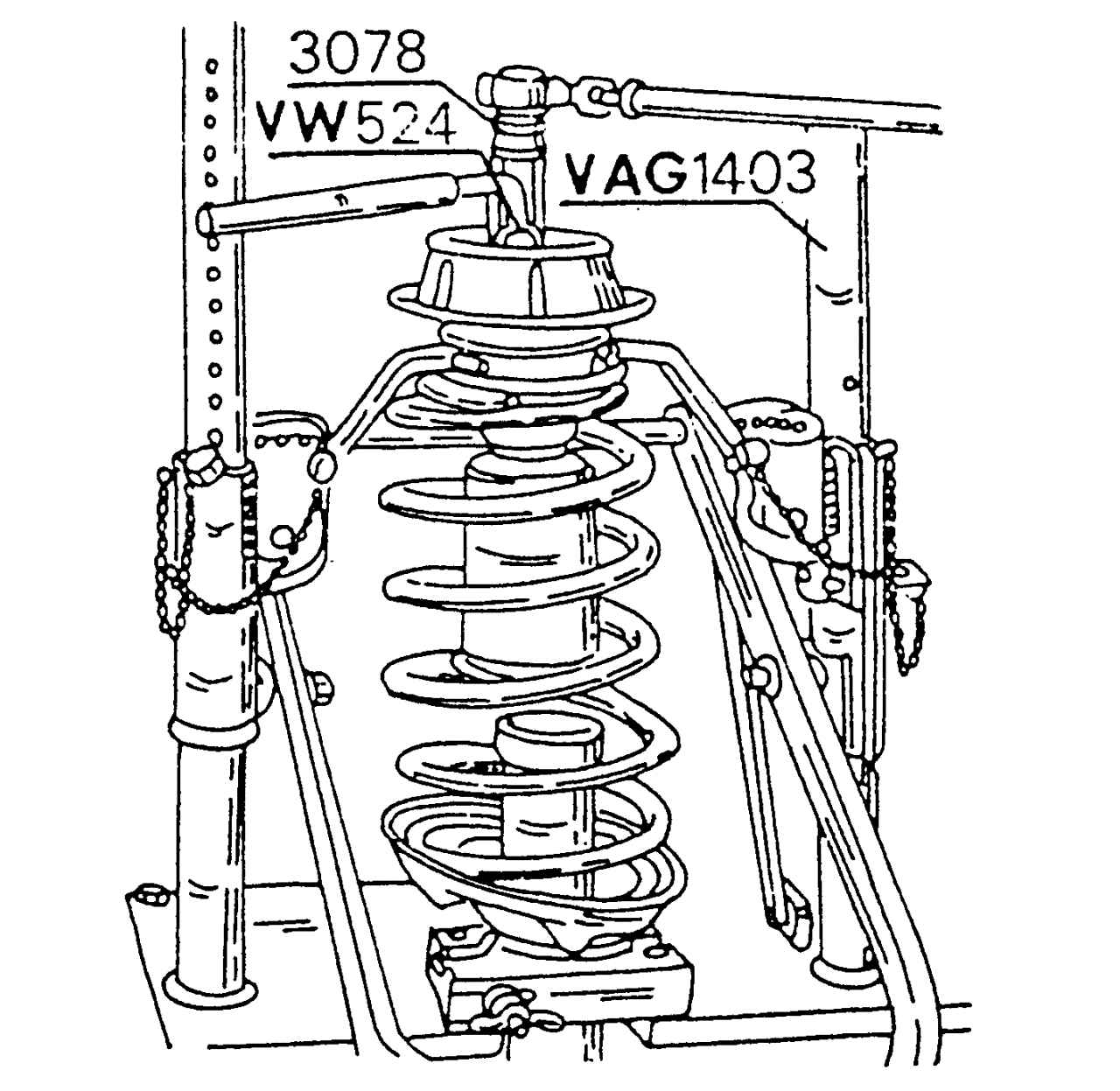

Рис. 10.4. Сжатие пружины специальным приспособлением

– для снятия амортизатора необходимо сжать пружину, для чего используйте специальное приспособление (рис. 10.4);

Рис. 10.5. Отворачивание гайки крепления верхней чашки

– сжимайте пружину до тех пор, пока не освободится верхняя чашка, затем отверните цангой или специальным инструментом VW-524 (с шестигранной головкой) шлицевую гайку в верхней части штока амортизатора (рис. 10.5).

ПРЕДУПРЕЖДЕНИЕПри установке захватов на витки пружины следите за тем, чтобы захваты надежно фиксировались на пружине и не соскочили при ее сжатии. Пружину сжимайте равномерно с двух сторон. Из-за опасности получить травму не предпринимайте попыток стянуть витки пружины веревкой или проволокой, так как усилие сжатие пружины очень большое и существует вероятность разрыва ненадежного крепления.

При этом удерживайте шток амортизатора от проворачивания ключом с внутренним шестигранником. В качестве другого способа можно зажать шток амортизатора торцовым или рожковым ключом на фасках;

ПРЕДУПРЕЖДЕНИЕЦентральную гайку крепления отворачивайте только при сжатой пружине.

– снимите подшипник 5 (см. рис. 10.2) амортизационной стойки с верхней чашки 6 (см. рис. 10.2) пружины. При замене подшипника замените весь подшипник в сборе;
– снимите цилиндрическую пружину с амортизационной стойки, предварительно отметив положение ее верхней части;
– снимите со штока буфер сжатия 7 (см. рис. 10.2) и защитный чехол 8 ;
– если требуется заменить пружину, медленно разожмите ее. Если заменяется только амортизатор, пружину оставьте сжатой.

Проверка.Проверьте все элементы амортизаторной стойки на износ, повреждения или деформацию. Проверьте плавность хода штока амортизатора.
Проверьте амортизатор на герметичность, а его шток на точечную коррозию по всей длине. При наличии дефектов амортизатор подлежит замене.

ПРЕДУПРЕЖДЕНИЕ Пружины необходимо менять в паре.Новые пружины имеют антикоррозионное лаковое покрытие. Перед установкой пружин проверьте целостность покрытия и при необходимости подкрасьте пружины.

Сборку проводите в последовательности, обратной разборке.

Установка стойки проводится в последовательности, обратной снятию.
Вставьте амортизационную стойку и наверните новую самоконтрящуюся гайку крепления штока амортизатора. Если устанавливались новая амортизаторная стойка, проверьте угол развала передних колес и в случае необходимости отрегулируйте его (см. «Углы установки колес»).

Снятие

Открутите болт с шестигранной головкой приводного вала.

Снимите колесо.

Рис. 4.50. Гайка крепления соединительной тяги с амортизационной стойкой

Открутите шестигранную гайку соединительной тяги с амортизационной стойкой (рис. 4.50).

Открутите гайки.

Извлеките корпус колесного подшипника с шаровым шарниром из рычага.

Вытяните наружный шарнир приводного вала из ступицы колеса.

Подвесьте приводной вал на проволоке к кузову.

Примечание: Приводной вал не должен висеть свободно, так как из-за перегиба будет поврежден внутренний шарнир.

Снова прикрутите шарнир подвески к рычагу.

Стойку для двигателя и коробки передач с опорой прикрепите к ступице колесным болтом.

Рис. 4.51. Резьбовое соединение корпуса колесного подшипника с амортизационной стойкой

Разъедините резьбовое соединение корпуса колесного подшипника с амортизационной стойкой (рис. 4.51).

Рис. 4.52. Установка выпрямителя

Вставьте выпрямитель в шлиц корпуса колесного подшипника (рис. 4.52).

Поверните трещотку на 90° и снимите с выпрямителя.

Нажмите рукой на тормозной диск в направлении амортизационной стойки.

Иначе труба амортизатора может перекоситься в отверстии корпуса колесного подшипника.

Снимите корпус колесного подшипника с трубы амортизатора в направлении вниз и опускать с помощью стойки для двигателя и коробки передач до тех пор, пока труба амортизатора не будет висеть свободно.

Привяжите корпус колесного подшипника проволокой к консоли/подрамнику.

Уберите стойку для двигателя и коробки передач из-под корпуса колесного подшипника.

Снимите обшивку водоотводящего короба.

Рис. 4.53. Болты с шестигранной головкой верхнего крепления амортизатора

Выкрутите болты с шестигранной головкой верхнего крепления амортизатора и извлеките амортизационную стойку (рис. 4.53).

Снятие и установка задней подвески Volkswagen Polo

Рис. 278. Детали задней подвески: 1 — болт крепления колеса, 110 Н·м; 2 — тормозной барабан с подшипником колеса; 3 — болт, 60 Н·м, используется с упругой шайбой (4); 4 — упругая шайба; 5 — направляющая троса стояночного тормоза; 6 — болт, 60 Н·м, используется без упругой шайбы (4); 7 — держатель троса стояночного тормоза; 8 — трос стояночного тормоза; 9 — гайка, 65 Н·м; 10 — резиновая опора продольных рычагов подвески; 11 — балка моста; 12 — держатель троса стояночного тормоза; 13 — болт (вставлять изнутри наружу); 14 — проводка (система ABS); 15 — кронштейн подшипника балки моста; 16 — болт, 10 Н·м; 17 — датчик частоты вращения колеса; 18 — болт; 19 — амортизатор; 20 — гайка, 55 Н·м; 21 — цапфа ступицы; 22 — щит тормозного механизма с тормозными колодками

На рис.

Рис. 279. Использование специального ключа для отворачивания элементов верхнего крепления амортизаторных стоек

— отсоединить верхнюю сторону амортизторной стойки от кузова. При этом, вероятнее всего, придется удерживать в фиксированном положении шток поршня в то время, когда с помощью накидного гаечного ключа будет отворачиваться гайка. На рис.

Рис. 280. Амортизаторная стойка задней подвески: 1 — амортизатор; 2 — нижняя чашка пружины; 3 — нижняя опора пружины; 4 — шток с упорным кольцом; 5 — пружина; 6 — защитная крышка; 7 — защитный чехол; 8 — резиновый буфер; 9 — опора пружины; 10 — шайба; 11 — верхняя чашка пружины; 12 — распорная втулка; 13 — нижнее монтажное кольцо из резины; 14 — гайка, 15 Н·м; 15 — крышка; 16 — верхний уплотнительный колпак из резины; 17 — тарельчатая шайба; 18 — гайка, 15 Н·м; 19 — гайка, 25 Н·м; 20 — упорная тарелка; 21 — верхний чехол

— окончательно отвернуть гайки с концов штоков поршней обоих амортизаторов (амортизаторных стоек). После отвинчивания верхней гайки снять все элементы с верхней части амортизаторов (рис.

Рис. 281. Расположение гайки крепления амортизатора

— отсоединить систему выпуска ОГ от кузова либо полностью снять заднюю часть системы;

— отсоединить гайки болтов крепления балки моста (головки болтов зафиксировать внутри) и осторожно выбить болты. Убедиться, что балка моста надежно удерживается домкратом;

— медленно опустить балку заднего моста на домкрате и вынуть его назад

Затем снять амортизаторы

— медленно опустить балку заднего моста на домкрате и вынуть его назад. Затем снять амортизаторы.

Установка балки заднего моста проводится в последовательности, обратной снятию, с учетом следующего:

— медленно поднять балку заднего моста и вставить одновременно штоки амортизаторов в отверстия в багажнике, установив на шток амортизатора все ранее снятые с него детали. Установить верхний уплотнительный колпак 16 (см. рис.

Рис. 282. Положение амортизатора относительно балки моста перед затяжкой гайки (а=95°)

— при затяжке амортизатора внизу необходимо, чтобы он находился под углом 95° к балке моста, как показано на рис. 282. Затягивать крепление амортизаторов только в этом положении. Гайки затягивать моментом 55 Н·м;

— установить датчик частоты вращения колеса и закрепить его болтом;

— подсоединить тросы стояночного тормоза и тормозной шланг и отрегулировать стояночный тормоз. Удалить воздух из тормозной системы, как описано в подразд.14.5.6.

Видео про «Снятие и установка задней подвески» для Volkswagen Polo

Замена задних амортизаторов VW Polo Sedan и Skoda Rapid

Замена задних пружин — VW Polo Sedan и Skoda Rapid

ЗАМЕНА ОТБОЙНИКОВ ЗАДНИХ АМОРТИЗАТОРОВ /// VW CROSS POLO /// 2011

Задний подшипник VW Passat B3

Ремонт задних, как и передних ступичных, не производят. Деталь меняют целиком на оригинальную запчасть. Замена относится к ремонту средней сложности: водители могут самостоятельно поменять задние ступичные подшипники при наличии необходимого инструмента.

Третье поколение Volkswagen Passat выпускалось с 1988 по 1993 гг. и получило условную маркировку В3(35i). Генерация строилась на собственной платформе и имела два типа кузова: четырехдверный седан и пятидверный универсал. Силовой блок седанов представлен пятью вариантами моторов для комплектаций с передним приводом. Единственная полноприводная модель имела двигатель 1.8 MT GT syncro G60.

Для линейки универсалов полноприводной трансмиссией 4WD оснащались комплектации с двигателями 1.8 MT GT syncro G60 и 2.0 MT. Задний подшипник «Пассата Б3» не относится к частым расходникам, узел требует замены и полноценной регулировки раз в 3 года. В зависимости от типа привода, схема ремонта ступичного для задних колес различается.

Процесс замены

Порядок замены заднего ступичного на моноприводной версии с барабанными тормозами. Если в авто установлены дисковые тормоза, процесс замены элемента практически одинаков. Различия в том, что для дисковых тормозов необходимо снимать суппорт тормозной системы, который расположен на диске:

• Демонтировать колесо.
• Монтажкой или отверткой поддеть защитный колпак.
• Плоскогубцами, лучше круглогубцами, разогнуть и вытащить шплинт.
• Вытащить корончатую шайбу.
• Снять гайку.
• Приподнять втулку авторегулировки тормоза вверх до упора. Втулка или клинышек расположен по ходу авто внутри барабана, приподнимается через отверстие для колесного болта в барабане.
• Снять барабан.
• Вытащить сальник.
• С внутренней части барабана выпрессовать подшипник.
• Демонтировать пробойником обойму внешнего, затем внутреннего подшипника.
• Очистить посадочное место, удалить смазку, протереть насухо ветошью.
• Через оправку запрессовать обойму внешнего подшипника, затем внутреннего.
• Набить новый элемент смазкой, установить в обойме, закрепить сальником.
• Очистить ось ступицы, установить барабан, внешний подшипник, сальник.
• Установить шайбу, чистую гайку, затянуть, чтобы барабан вращался с небольшим усилием. Затем зашплинтовать гайку.

Для дисковых тормозов после демонтажа колеса необходимо отсоединить суппорт и подвесить узел, чтобы не перегнуть тормозные патрубки.

Водителям со стажем требуется не более 30 минут, чтобы снять подшипник на заднем колесе. Порядок работы при замене подшипника «Пассата Б3» в полноприводном исполнении:

• Сорвать ступичную гайку, ослабить.
• Поддомкратить авто, соблюдая правила безопасности.
• Демонтировать колесо, снять барабан.
• Отдать болты, которые крепят кулак к стойке, рычагу подвески.
• Освободить кулак от ШРУСа с приводом.
• Демонтировать кулак со ступицей.
• Выпрессовать ступицу, используя съемник.
• Снять стопорное кольцо.
• Очистить посадочное место, запрессовать подшипник в кулак, используя съемник.
• Установить новое стопорное кольцо.
• Установить барабан, надеть колесо.

Как правильно выбрать амортизатор багажника и задней двери

Мы меньше внимания обращаем на амортизатор капота по простой причине. Капот автомобиля – это то место, куда мы заглядываем реже всего. По сравнению с той нагрузкой, которую несет на себе амортизатор задней двери или багажника автомобиля, амортизатор капота просто находится в состоянии постоянного покоя.

Единственно важным советом при эксплуатации автомобиля является правило эксплуатации амортизатора капота в зимнее время. Рабочее вещество при низкой температуре становится более вязким, поэтому прежде, чем открывать капот прогрейте как следует двигатель.

Если же вы решили проверить масло перед запуском, то открывать капот нужно медленно, без рывков. Пренебрежение этим правилом чаще всего становится причиной выхода из строя амортизатора капота.

Перед выбором амортизатора багажника и задней двери необходимо ознакомится с Инструкцией по эксплуатации вашего автомобиля

Совершенно не важно, что вы собираетесь приобрести: газовый амортизатор багажника или масляный, вы должны учитывать некоторые особенности

• Тип амортизатора зависит от интенсивности эксплуатации багажника или задней двери.
• Климатические особенности вашего региона в зимнее время.
• Соответствие параметров амортизатора требованиям производителя авто.
• Вес крышки багажника или задней двери. Для тяжелых деталей требуется выбирать амортизатор с большеё выталкивающей силой (N).

Замену амортизаторов капота, багажника или задней двери вы вполне в состоянии произвести своими руками, при неукоснительном соблюдении инструкций производителя. Амортизаторы задней двери и багажника рекомендуется менять в паре. При замене амортизаторов посвятите пару минут регулировке замков капота и багажника.

Наиболее оптимальным вариантом при выборе амортизаторов является их подбор по электронному каталогу автозапчастей. Да, это будет стоить чуть дороже, но вы будете иметь определенную гарантию, нежели приобретая амортизаторы на авторынке от неизвестного производителя с известным логотипом на упаковке. Выбор за вами.

Самый простой и доступный способ подбора амортизаторов для багажника, задней двери или капота – это воспользоваться каталогом или технической документацией, которая прилагается к автомобилю. Если купить, например, слишком короткие, то капот или багажник попросту не откроются до конца, проверить в таком случае уровень масла будет проблематично, не говоря уже про ремонтные работы. Как правило, покупая оригинальные узлы, можно рассчитывать на надёжность и длительный срок службы, с откровенными подделками такой гарантии не будет.

Сборка амортизаторной стойки Volkswagen Polo

Сборка амортизаторной стойки проводится в последовательности, обратной разборке, при этом необходимо обратить внимание на следующее. Поперечный рычаг подвески. Если был снят опорный шаровой шарнир, то устанавливать его необходимо в соответствии с описанием см

подразд. 12.5

Если был снят опорный шаровой шарнир, то устанавливать его необходимо в соответствии с описанием см. подразд. 12.5

Поперечный рычаг подвески. Если был снят опорный шаровой шарнир, то устанавливать его необходимо в соответствии с описанием см. подразд. 12.5.

Поворотный кулак:

— вставить необходимый инструмент между обеими плоскостями на нижней стороне амортизаторной стойки и установить по одной линии отверстия под болты;

— осторожно забить оба смазанных болта, не повреждая при этом резьбу. После этого развернуть болты, чтобы вывести их снова в отмеченное ранее положение. Только таким образом можно сохранить первоначальный развал колес

В противном случае отрегулировать развал колес;

Только таким образом можно сохранить первоначальный развал колес. В противном случае отрегулировать развал колес;

— установить на оба болта самостопорящиеся гайки и затянуть их моментом 95 Н·м, не проворачивая при этом болты.

Пружина:

— перед установкой пружины следует убедиться, что не повреждено ее защитное покрытие, так как иначе может образоваться коррозия. Если снимали обе пружины, установить их на прежние места;

— нижний конец пружины устанавливать в соответствии с формой тарелки амортизаторной стойки;

Рис. 268. Приспособление VAG 1403 для сжатия пружины подвески

— сжать пружину (см. рис.

Рис. 260. Детали амортизаторной стойки: 1 — шток амортизатора; 2 — буфер; 3 — защитный чехол; 4 –пружина; 5 — верхняя чашка пружины; 6 — упорный подшипник амортизаторной стойки; 7 — верхний упор амортизаторной стойки; 8 — гайка, 60 Н·м; 9 — упорный диск; 10 — самостопорящаяся гайка, 60 Н·м

— установить подшипник амортизаторной стойки и другие детали в соответствии с рис.

Рис. 270. Запрессовка подшипника колеса в поворотный кулак: 1 — оправка; 2 — вставка; 3 — опорная пластина

— установить корпус подшипника колеса под пресс и запрессовать подшипник колеса с внутренней стороны наружу;

Предупреждение Ни в коем случае не допускать, чтобы усилие приходилось на выступ амортизаторной стойки. Запрессовывать подшипник, пока он не упрется в пружинное стопорное кольцо. Оно должно надежно сидеть в канавке. На

Рис. 271. Запрессовка ступицы колеса в подшипник колеса: 1 — шток пресса; 2 — нажимной элемент

— установить отражатель и диск тормозного механизма.

Видео про «Сборка амортизаторной стойки» для Volkswagen Polo

VW Polo и Skoda Rapid — замена передних стоек, пружин, опор и опорных подшипников

Замена стоек VW Polo Sedan

Замена задних амортизаторов VW Polo Sedan и Skoda Rapid

Passat 2006

В этом отчете мы покажем как производится регулировка сход-развала на Фольксваген Пассат 2006 года выпуска. На автомобиле был проведен ремонт подвески (поменяли передние рычаги и стойки амортизаторов) после чего он попал в наши руки.

Загоняем Пассат в мастерскую, на всякий случай проверяем подвеску и выравниваем давление в колесах. Теперь можно приступить непосредственно к процедуре измерения углов установки колес. Однако перед этим необходимо выбрать нужную нам модель в базе данных стенда сход-развала. Тут есть нюанс, так как сначала необходимо определить тип подвески (самый простой способ — найти наклейку с кодами в сервисной книжке или в районе запасного колеса).

Теперь одеваем на диски колесные мишени и приступаем к измерению. Для компенсации неровностей колесных дисков и измерительных захватов на них, автомобиль прокатывается назад-вперед, после чего стенд учитывает эти погрешности при окончательном расчете углов сход-развала.

Ситуация не самая простая. Спереди необходимо регулировать схождение, развал и желательно продольный наклон шкворня (хотя если смотреть объективно, то с левой и правой стороны они довольно симметричны).

Сзади необходимо отрегулировать только развал, который в процессе эксплуатации стал слишком отрицательным.

Режим трехмерного отображения углов сход-развала позволяет более наглядно получить впечатление об их положении. Однако перейдем к регулировке.

Начнем с задней оси. Здесь у нас предусмотрена регулировка как схождения (2), так и развала (1) с помощью эксцентриков. Схождение регулируется без особых проблем, однако с регулировкой развала могут возникнуть сложности из-за неудобного расположения регулировочного болта.

Дело в том, что вращать болт нужно не за шляпку, а за хвост, который сделан под шестигранник. При затягивании гайки болт необходимо одновременно удерживать за хвост от проворачивания. И самое главное, что любая попытка крутить хвост ключом приведет скорее всего к слизыванию граней. Поэтому лучше использовать маленькую трещотку с головкой.

Спереди нам необходимо отрегулировать развал (и желательно сделать кастор более симметричным). К сожалению единственный способ для этого — двигать подрамник. В одиночку делать это довольно неудобно, так как нужно одновременно упираться в рычаг, которым сдвигается подрамник и затягивать болты крепления подрамника к кузову.

Схождение регулируется стандартно. Ослабляется контргайка на рулевой тяге, после чего тяга вкручивается или выкручивается в рулевой наконечник. Чтобы сделать схождение более положительным необходимо выкручивать, а более отрицательным — вкручивать.

Результат регулировки нас более чем устраивает, поэтому после печати отчета о проведенном сход-развале машина передается клиенту.

Рекомендации по выбору запчастей

Популярность 6-й генерации «Пассата» привела к тому, что многие производители запчастей занялись выпуском аналогов оригинальных запчастей, узлов и расходников для машины.

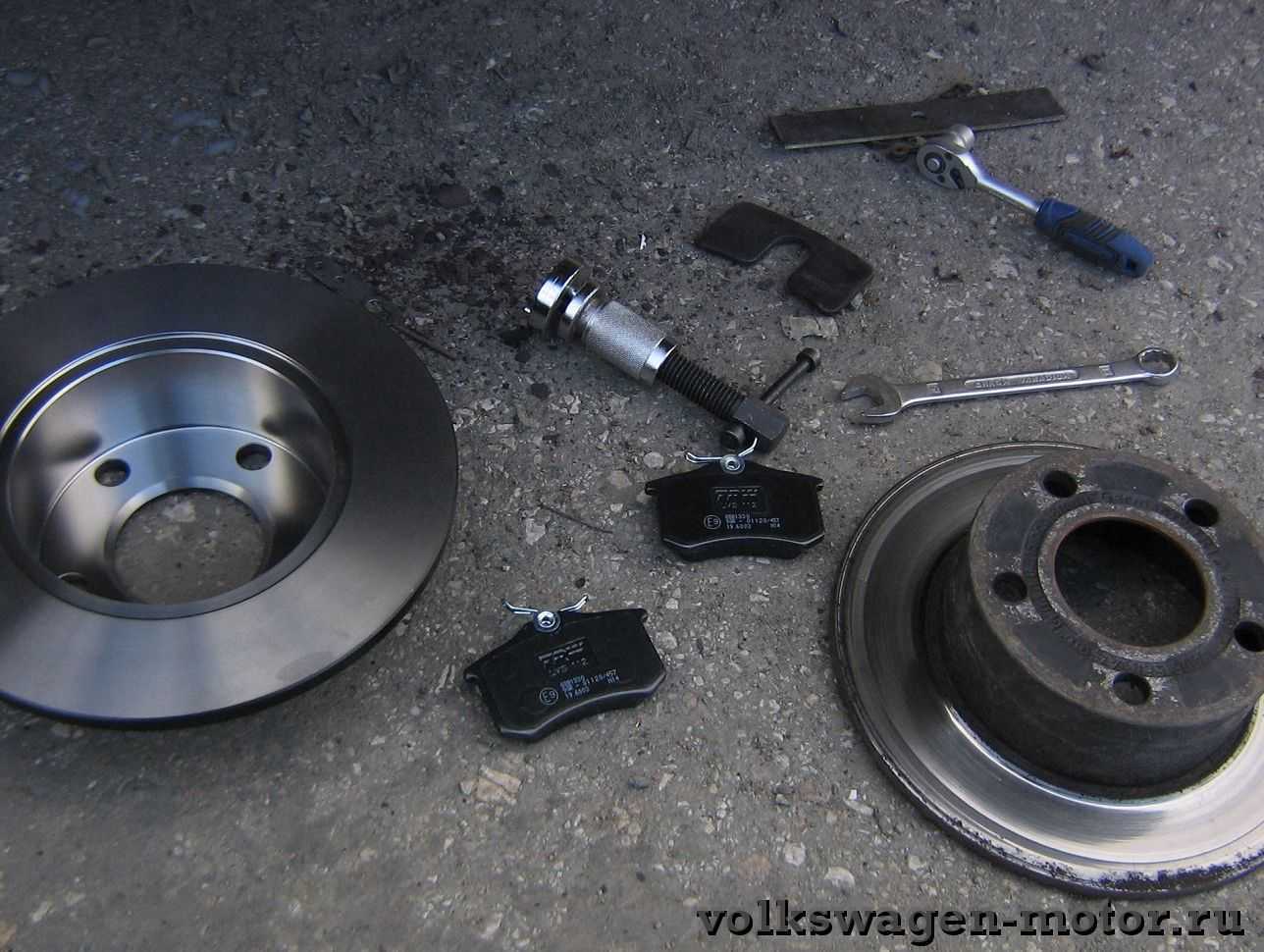

Сейчас на рынке запчастей есть масса предложений по каждой из деталей для «Пассата» любого поколения. Рассмотрим несколько вариантов тормозных «блинов» от разных фирм:

Перед покупкой убедитесь в его целостности и отсутствии трещин.

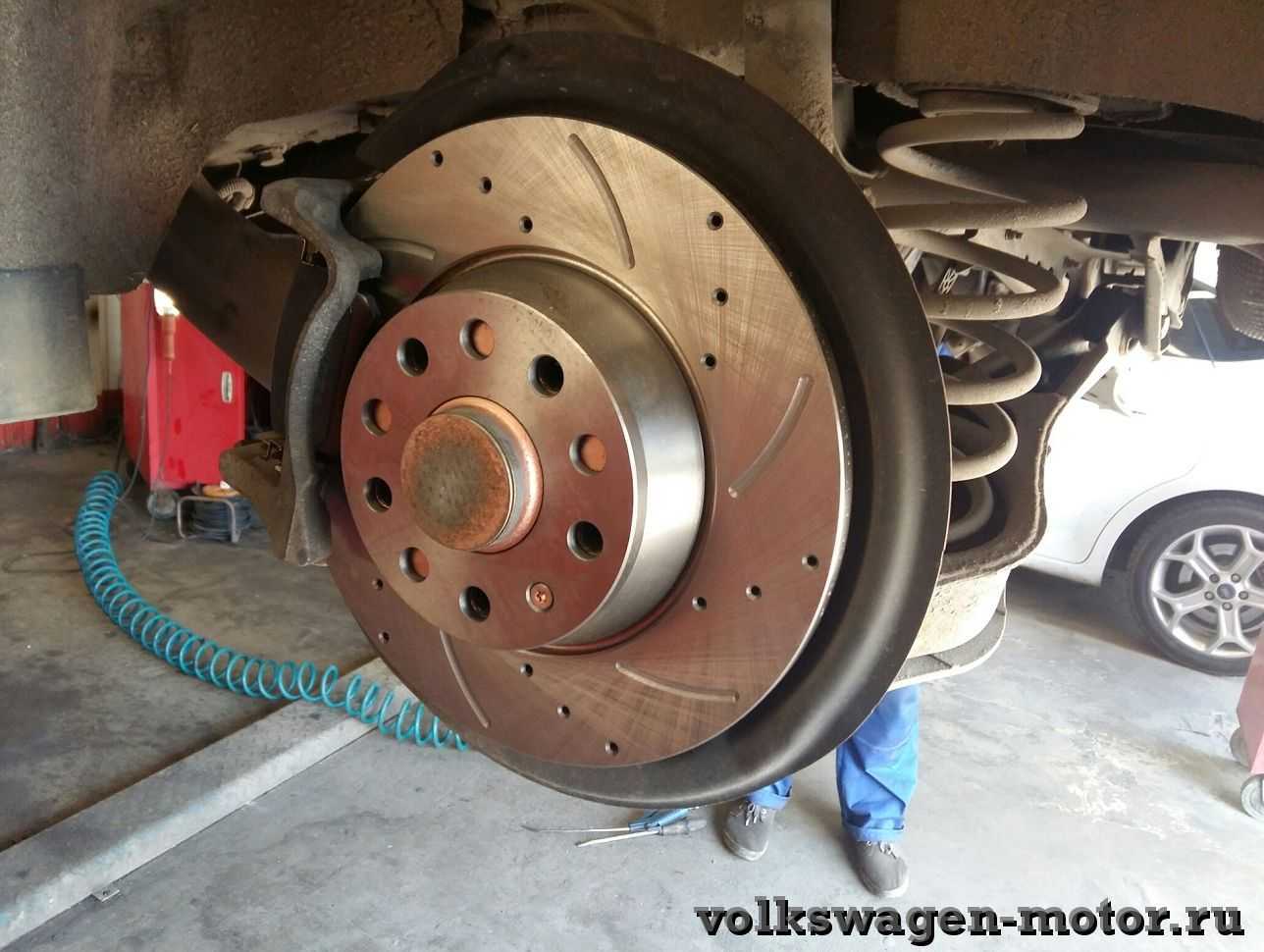

Примечательно, что на всех новых поколениях «Passat» на заднюю ось с завода устанавливаются исключительно дисковые тормоза, тогда как многие бюджетные модели машин продолжают оснащаться барабанными системами. Обслуживание подобных конструкций осложняется трудным доступом к колодкам.

Затягивание ремонта или замены рассматриваемого элемента тормозной системы на машине чревато следующими последствиями:

• Снижение «резкости» тормоза, быстрый износ колодок;
• Сильное биение педали и руля при торможении;
• Посторонние шумы, свист, скрип при остановке машины.

Проверка состояние дисков на предмет изношенности – обязательная процедура при каждом ТО. Не забывайте, что от состояния этого узла напрямую зависит Ваша безопасность при движении. Менять изношенные расходники можно и самостоятельно, но экономить на комплектующих (особенно на тормозах) точно не стоит.
