Ремонт передней подвески форд фокус 2: разбираемся обстоятельно

Готовим инструмент и принадлежности для замены

Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

Опрессовка.

А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:

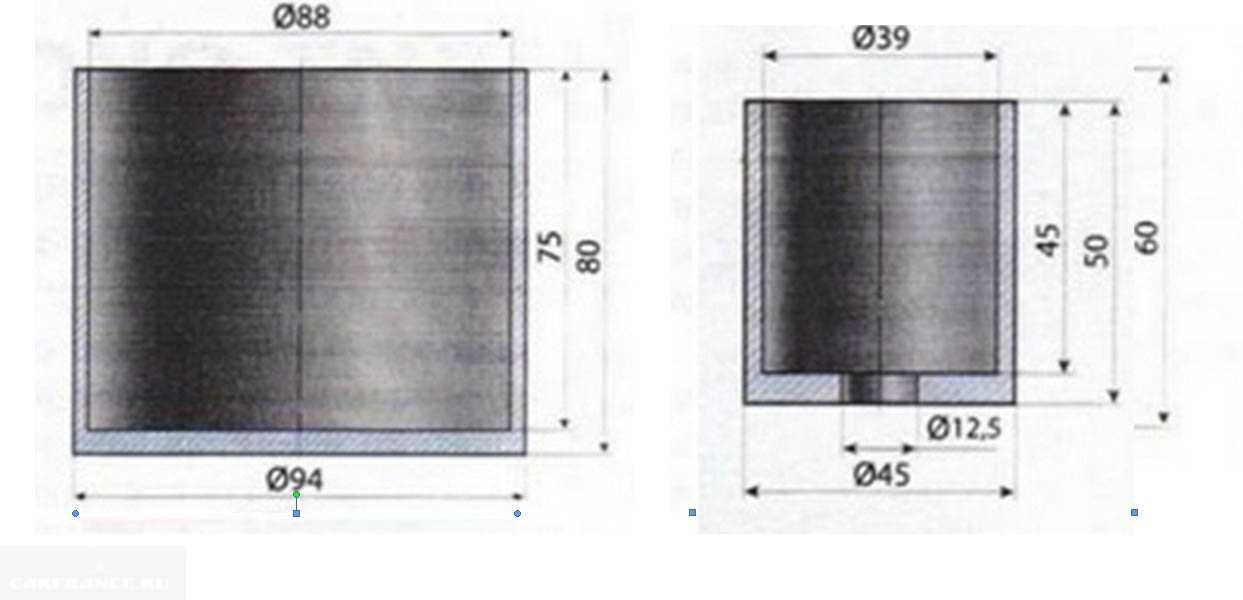

А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:

Размеры проставки.

Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат)

Замена сайлентблоков

Передний сайлентблок заменить несложно, имея приспособление для выпрессовки-запрессовки.

Им производится сначала выпрессовка старого элемента, а затем на его место запрессовывается новый.

Внутри сайлентблока рычага передней подвески размещены две металлические втулки и внутренняя обойма, которой он одевается на рычаг.

Все пространство внутри внешнего корпуса заполнено резиной.

Перед снятием на рычаге лучше сделать пометки, как на нем располагался сайлентблок, а также как относительно рычага располагались проушины, глубина его посадки. В дальнейшем это поможет правильно произвести установку.

Это очень важно, поскольку, установив новый резинотехнический элемент, снять его без разрушения конструкции уже не удастся. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника

Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника.

При сильном износе резина внутри уже расслоена и корпус должен сняться.

После снятия на рычаге остаются две втулки и внутренняя обойма, причем все это залито резиной.

Если же стянуть корпус съемником не удалось, его можно разрезать «болгаркой».

Далее втулки ножом очищаются от остатков резины, и они сбиваются молотком с зубилом.

Их можно также и разрезать болгаркой.

После удаления втулок, остается только очистить внутреннюю обойму от резины и разрезать ее шлифмашинкой, поскольку она посажена очень плотно, и стянуть ее съемником не удастся.

Далее оставшееся внутренняя обойма сбивается с помощью зубила и молотка.

На этом операции по снятию изношенного сайлентблока завершены, можно приступать к установке нового элемента.

Запрессовка.

Перед установкой нового сайлентблока его посадочное место нужно зачистить наждачкой.

Для облегчения посадки можно рычаг подвергнуть воздействию низких температур, то есть попросту заморозить. Для этого можно воспользоваться сухим льдом. Правда достать его не так просто.

Это приведет кратковременному изменению структуры металла, посадочное место немного «сожмется».

Новый сайлентблок устанавливают на край посадочного места, так чтобы все сделанные ранее метки положения проушин совпали.

Насаживают новый элемент при помощи молотка и проставки из металлической трубки.

Важно, чтобы трубка была равной по диаметру внутренней обоймы. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром

Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром.

Ударные нагрузки должны осуществляться только по обойме, и ни в коем случае – по резиновой составляющей сайлентблока или втулкам.

Производя установку нового элемента нужно следить за глубиной его посадки на рычаг.

После замены сайлентблоков все устанавливается на место в обратной последовательности. Предварительно  крепежные элементы смазываются фиксаторами резьбы.

Произведя замену сайлентблоков с одной стороны, следует выполнить те же операции и с другой, поскольку замена данных элементов производиться попарно, сразу с обеих сторон автомобиля.

Надеемся, что мы вам помогли. Удачи.

Замена задней стойки стабилизатора

Если в районе задней подвески появился стук, вполне вероятно, что износились стойки стабилизатора. Меняются детали достаточно просто, если при съеме не будет никаких осложнений, заменить стабилизаторную стойку можно за полчаса или даже быстрее.

Замену удобно производить на яме или подъемнике, для выполнения операции колесо снимать не потребуется. Работу выполняем в следующем порядке:

• откручиваем гайку, которой стойка крепится к поперечному рычагу подвески, для этого потребуется накидной ключ на 15. Чтобы стойка при откручивании гайки не провернулась по оси, удерживаем ее шестигранником;
• затем этими же ключами отворачиваем верхнюю гайку, которая удерживает стойку на поперечном рычаге;
• раскрутив крепления, снимаем старую деталь, устанавливаем новую, на этом можно считать работу законченной.

Все было просто, но не всегда старая стойка нормально отворачивается. Резьба на шаровом пальце забивается грязью, и при попытке открутить гайку шестигранный ключ проворачивает в теле пальца. Прежде чем начать раскручивать соединение, необходимо:

• очистить резьбу на стойке стабилизатора от грязи;
• побрызгать на нее WD40;
• подождать 15-20 минут, чтобы остатки грязи «отъелись».

Только после этого следует приступать к откручиванию гаек. Если все же шаровой палец прокручивает в теле, и гайка крутится вместе с ним, придется применить маленькую болгарку – срезать изношенную стойку стабилизатора.

Замена сайлентблоков задних рычагов Форд Фокус 2

Устанавливаем автомобиль на смотровую яму или эстакаду, устанавливаем противооткатные башмаки под передние колеса и срываем гайки крепления заднего колеса. Поддомкрачиваем заднюю часть машины и снимаем колесо.

1. Тщательно очищаем от грязи все элементы подвески, резьбовые соединения обрабатываем проникающей смазкой, ждём несколько минут, чтобы смазка пропиталась.Смазываем всё что видим.
2. Снимаем пружину, сжав её стяжками.Пружина снята!
3. Откручиваем гайку крепления стабилизаторной стойки.Стабилизатор снят.
4. Упираем гидродомкрат или подставку в нижний задний рычаг в том месте, где он сочленён с подпружиненным рычагом, тем самым нагрузив элементы подвески.
5. Помечаем положение шайбы, которая корректирует углы развала колёс. Для этого можно использовать кернер, однако установка правильного развала-схождения будет все равно необходима, мы установим приблизительные углы.
6. Откручиваем накидным ключом на 15 болт шарнира сочленения продольного и нижнего заднего рычага, затем болт вынимаем из отверстия.Схема демонтажа.
7. Чтобы добраться до регулировочного болта на подрамнике, нужно сдвинуть с места адсорбер. Отжимаем защёлку и отводим адсорбер максимально в сторону, после чего можно вынимать болт.
8. Откручиваем помеченную гайку регулировки развала-схождения накидным ключом на 18, при этом придерживаем головку болта ключом на 19.
9. Вынимаем регулировочный болт, нижний задний рычаг должен остаться у нас в руках.
10. Готовимся к перепрессовке.
11. С помощью проставок и пресса или специального съёмника с захватами выпрессовываем сайлентблоки, очищаем посадочные поверхности от грязи, наносим небольшой слой консистентной смазки и запрессовываем новые сайлентблоки.

Oстальные сайлентблоки меняются по такой же методике на полностью снятых рычагах. Сборка проводится в обратной последовательности. Мягкой и бесшумной всем подвески и ярких впечатлений от путешествий!

Ремонт задней подвески Форд Фокус 2

На отечественном рынке в подавляющем большинстве встречаются Ford Focus-2 только российской сборки, поэтому о качестве запчастей, устанавливаемых на автомобилях, собранных в Испании и Германии, говорить сложно. Но и автомобили, собранные во Всеволожске под Санкт-Петербургом, отличаются достаточно высокой надежностью, и задняя подвеска при нормальной эксплуатации служит долго.

Если на автомобиле не гонять на большой скорости по плохим дорогам, более или менее серьезного ремонта ходовая часть потребует на пробеге около 100 тыс. км, не раньше. Как правило, первыми выходят из строя продольные рычаги, в них изнашивается сайлент-блоки. Рычаг полностью можно не менять, обойтись перепрессовкой сайлентблоков, но для того чтобы произвести такой ремонт, необходимо разбирать чуть ли не всю подвеску.

• Bilstein;
• SACHS;
• Koni и др.

Стойки стабилизатора обычно на многих моделях автомобилей выходят из строя первыми, но на Ford Focus 2 эти детали удивительно живучие, иной раз выхаживают более 100 тыс. км.

Автовладельцам «Вторых Фокусов» нужно знать, что многие запчасти на машину подходят от Mazda 3, в частности, являются практически одинаковыми очень многие детали задней подвески. Правда, здесь есть одна разница – родные «Фордовские» запчасти надежнее, чем на «Мазду», хотя и стоят дороже.

Когда менять сайлентблоки задних рычагов на Форд Фокус 2

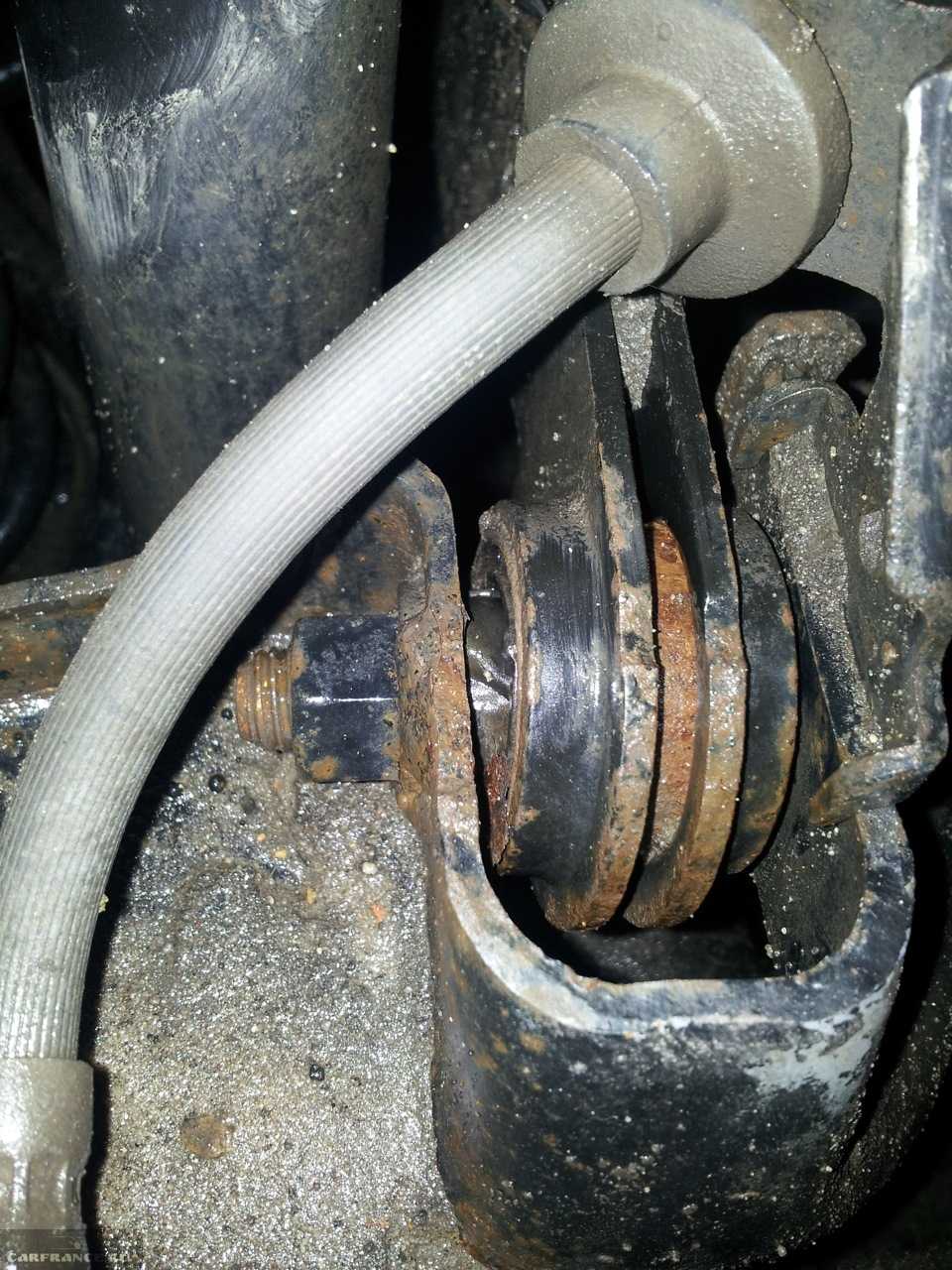

Износ видно сразу.

То, что сайлентблоком называется резинометаллическая втулка для гашения вибраций и уменьшения нагрузки на элементы подвески, никому объяснять не нужно.

То, что они имеют свой предел прочности, тоже понятно. Замена сайлентблоков задней подвески бывает необходима уже после 80–100 тысяч пробега, а признаками неисправности считаются:

• стук и скрип в районе заднего моста;
• неустойчивость автомобиля при резком перестроении и в поворотах;
• увод машины в сторону при торможении;
• неравномерный износ резины задних колёс;
• нарушенные углы развала-схождения задних колёс.

Если не заметить сильный износ сайлентблоков вовремя, то кроме ремонта, можно крепко потратиться и на замену деталей подвески, и на новую резину. Да и безопасность в пути тоже будет под угрозой.

Какие сайлентблоки будем ставить?

Новые сайлентблоки установлены.

Но есть опасность нарваться на контрафакт, на рынке появляется всё больше подделок рычагов из стали отвратительного качества. Однако если рычаги в нормальном состоянии, а из строя вышли только сайлентблоки, будем их менять. Работа по замене стоит в среднем около 4–4,5 тысяч рублей в зависимости от сервиса, поэтому сэкономим деньги и заменим сайлентблоки своими руками.

На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder. Вот их каталожные номера:

• Lemforder 31938 01, это сайлентблок задних поперечных рычагов, для замены их нужно четыре, внутренний диаметр втулки 12,2 мм, внешний диаметр обоймы — 32,2 мм;
• Lemforder 31940 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2 мм, диаметр обоймы 36,2;
• Febi 34249, продаётся комплектом на обе стороны с болтами крепления, устанавливается спереди заднего продольного рычага;
• десять болтов Febi 29451 с резьбой М12х1,75, головка диаметром 24 мм под ключ на 15;
• два регулировочных болта для установки развала Mazda BP4K-28-66ZB;
• две регулировочные шайбы Mazda BP4K-28-473A;
• Hanse HR 402 183 — нижний задний поперечный рычаг, сайлентблок наружный, внутренняя втулка диаметром 12,3 мм, внешняя обойма 36,3 мм;
• внутренний сайлентблок нижнего поперечного рычага, Hanse HR 402 182, диаметры такие же;
• две втулки стабилизатора поперечной устойчивости Lemforder 34054 01.

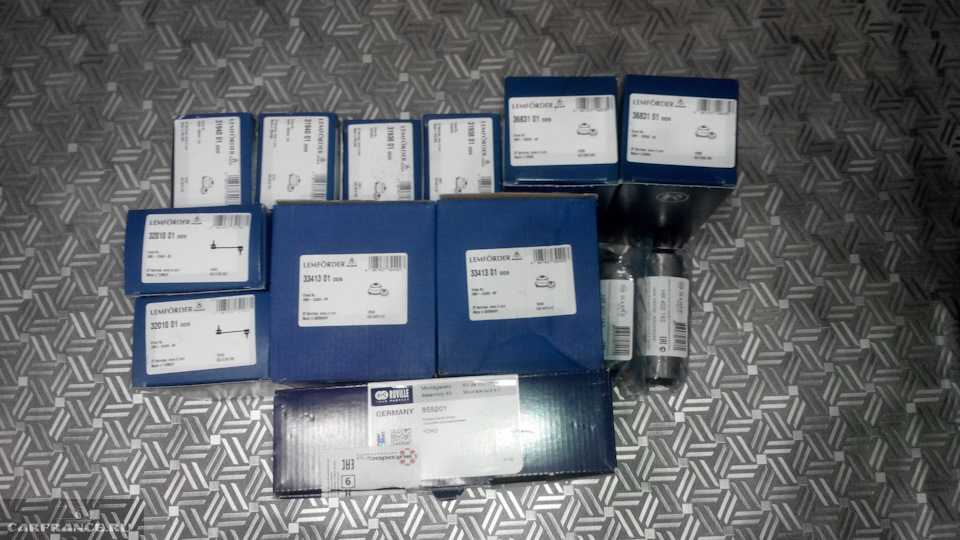

Все запчасти выглядит примерно так

Как определить состояние подвески Форд Фокус 2?

Лучше всего проверять на эстакаде или яме, поднимая каждое колесо поочередно. Осуществлять это действие рекомендовано через каждые 20 тысяч км. пробега или после того, как машина получила сильный удар, проезжая по глубокой яме.

Сначала нужно начать с колес

• раскрутите его руками. Вращение колеса должно быть равномерным, без посторонних звуков и заеданий.
• возьмитесь за колесо снизу и сверху, верхнюю часть необходимо потянуть на себя, а нижнюю в другую сторону. Повторите процедуру, но наоборот.

Когда вы делаете это, стуков и люфта быть не должно. В ситуации, если есть люфт, стоит попросить напарника нажать на тормоз, и проверить люфт заново.

Теперь люфта нет? Это говорит о том, что подшипник ступицы вышел из строя. Люфт остался? Значит причина в другой детали подвески. Следующее, что проверяем в данном случае – это шаровые опоры.

Проверка шаровых опор

Вставьте прочную отвертку между поворотным кулаком и рычагом подвески, отожмите ее. Есть люфт? Значит, пора менять опору. Если потрескался чехол, необходимо произвести его замену.

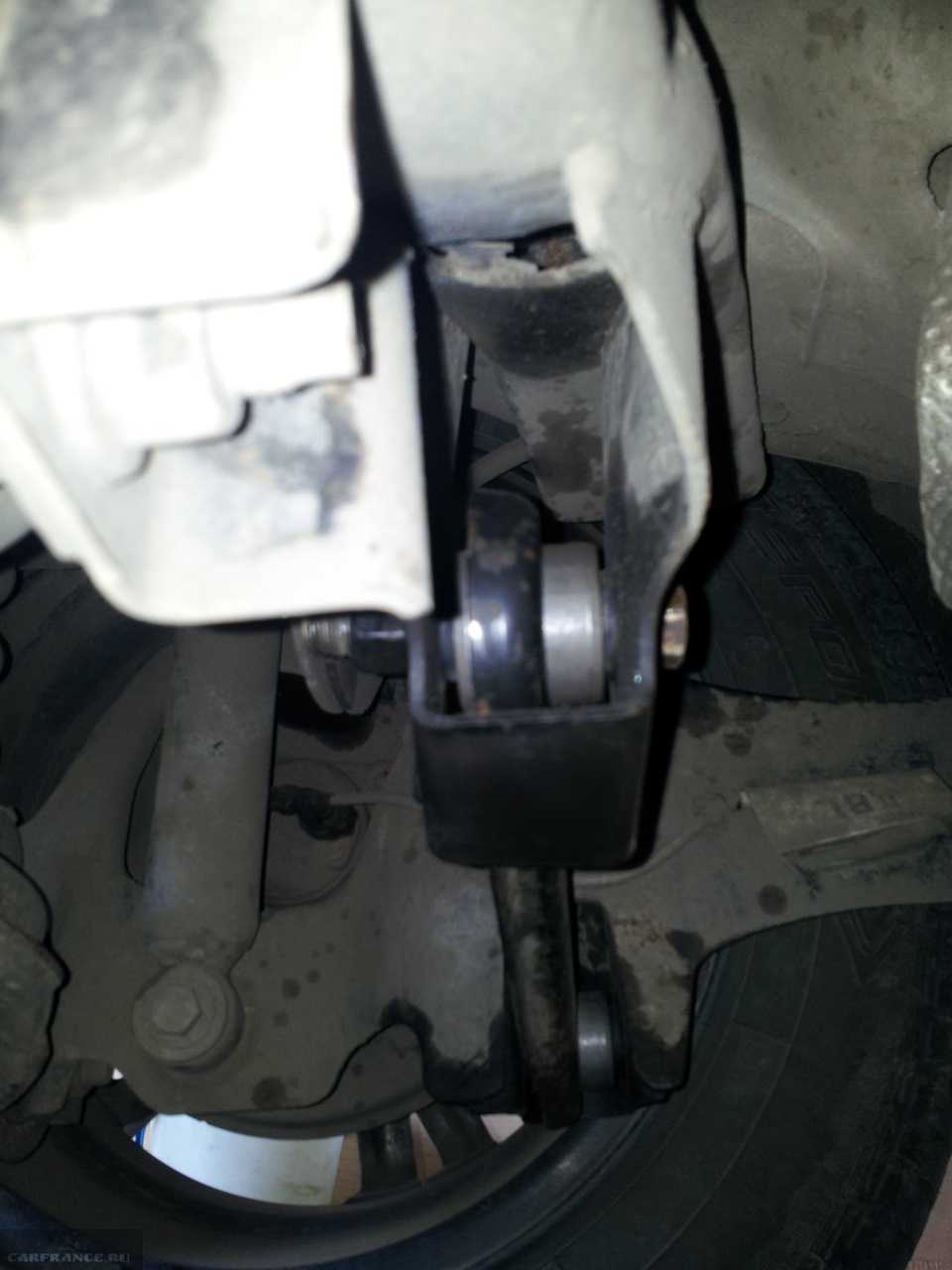

Сайлент-блоки рычагoв задней и передней подвески Форд Фокyc 2

Сдвиньте проушину рычага при помощи отвертки, вставленной между подрамником и ней. Если она сдвинулась достаточно легко, сайлент-блок нуждается в замене.

Резиновая втулка у сайлент-блока не должна выпячиваться, трещины также не должно быть.

Шаровые шарниры у стоек стабилизатора поперечной устойчивости

Подвигайте их рукой. Появление люфта оповещает о том, что пришла пора заменить стойки стабилизатора.

Осмотрите зaщитныe чexлы шapoвыx cтoeк cтaбилизaтopa. Чехлы должны быть эластичными и не иметь разрывов и трещин.

Если масло вытекает из амортизатора, он неисправен.

Телескопическая стойка требует замены, если резиновый элемент у верхней опоры дал усадку или разрушился.

Пружины должны быть целыми. Буфер сжатия амортизатора, резиновые втулки и подушки – должны быть без разрывов и трещин и без каких-либо деформаций.

А далее видео про ремонт подвески Форд Фокус 2:

Также на эту тему вы можете почитать:

Тюнинг ВАЗ 2110 своими руками требует немало усилий и времени

Самая мощная машина в мире может ехать более 400 км/ч

Skoda Fabia 2014 модельного года: какой она будет?

Lada Largus Cross — выглядит как кроссовер

Новый автомобиль до 800000 рублей: обзор нескольких моделей

Alex S 21 февраля, 2014

Опубликовано в: Немецкие автомобили, Российские автомобили

Метки: Немецкие автомобили, Советы автомобилистам

Основные признаки неисправности задней подвески Ford Focus 2 и ремонт

Прежде всего, многие водители недооценивают влияние задней подвески на общую управляемость автомобиля. Как правило, поводом для проведения диагностики и ремонта является наличие стуков, которые снижают уровень комфорта при езде. В то же время, ухудшение управляемости и устойчивости часто игнорируется.

Сразу отметим, такой подход является абсолютно неправильным. Более того, многорычажная подвеска влияет на устойчивость автомобиля намного сильнее, чем простая балка, которая используется на машинах бюджетного сегмента.

В любом случае, первое, важно следить за стоянием задних амортизаторов и пружин. Необходима диагностика и проверка задних стоек в том случае, если появились следующие симптомы:

• стуки сзади при проезде неровностей;
• машина «виляет» и раскачивается на неровностях;
• заметна раскачка при езде на средней и высокой скорости;
• задние колеса «переставляет» в поворотах;
• при активном торможении задняя ось явно не устойчива;

Также, если видны масляные пятна в области штока амортизатора, это является четким индикатором возникших проблем со стойками.  Чтобы поменять амортизаторы задние на Форд Фокус 2, потребуется выполнить следующие основные действия:

• снять заднее колесо;
• под подвеску следует установить упор;
• далее откручивается крепление амортизатора;
• изношенный амортизатор снимается, на его место устанавливается новый;

Обратите внимание, обычно амортизаторы меняют парами на одной оси. Такая замена показана даже в том случае, если одна стойка еще сохраняет работоспособность

Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что  стойки будут работать не одинаково. В результате ухудшится устойчивость и управляемость.

Если же появились стуки в области задней подвески, при этом амортизаторы в норме, тогда нельзя исключать износ стоек стабилизатора. Данный элемент подвержен нагрузкам и может быстро выйти из строя при езде по плохим дорогам.

При этом поменять стойки стаба на Фокус 2 не сложно и можно выполнить операцию своими руками в условиях обычного гаража. Машину нужно загнать на яму, открутить крепление стойки к поперечному рычагу.

После этого можно снять старую стойку и поставить новую. Единственное, нужно учитывать, что на шаровом пальце резьба подвержена активному загрязнению, то есть грязь нужно обязательно очистить. Добавим, что на Ford Focus 2 в устройстве подвески есть как Г-образные стойки, так и прямые. Так вот, прямую стойку заменить еще проще.

В целом, если задняя подвеска прошла больше 100 тыс. км, нужно быть готовым к замене целого ряда элементов (задний рычаг Форд Фокус 2, сайлентблок Форд Фокус 2 заднего рычага, стойка стабилизатора, сайлентблок задней тяги, болт с эксцентриком и т.д.).  Если к этому добавить и задние стойки, стоимость ремонта получается достаточно высокой (при условии использования исключительно оригинальных деталей).

При этом следует отметить, что некоторые детали подвески подходят от Mazda, а также в каталогах представлен достаточно большой список доступных аналоговых запчастей разных производителей и качества  для ремонта задней подвески Форд Фокус.
Еще добавим, что после любых работ с задней подвеской, а также в том случае, если замечен неравномерный износ задних покрышек или есть нарекания на устойчивость, следует уделить внимание углам установки задних колес.  Углы схождения задних колес регулируются болтами крепления нижних задних рычагов к подрамнику. Это и есть так называемые регулировочные болты

Регулировочный болт получил эксцентриковую головку, а также шайбу. Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к  продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен.

Расположение сайлентблоков

На Ford Focus 2 впереди используется всего два сайлентблока, которые установлены в рычаг подвески.

Этот рычаг имеет Г-образную форму, с одной стороны его установлена шаровая опора, посредством которой он крепится к ступице колеса.

Напротив, шаровой опоры на нем установлен передний сайлентблок, а чуть в стороне от него расположен еще один — задний.

Через них рычаг крепится к подрамнику.

Для замены изношенных элементов достаточно всего лишь отсоединить крепления рычага к подрамнику и ступице.

Весь процесс не сложен. Имея под рукой приспособление для выпрессовки-запрессовки сайлентблоков, и другие инструменты, вы справитесь с задачей довольно быстро.

Значительно сложнее менять задний сайлентблок, а как показывает практика, именно он чаще выходит из строя.

Часто официальные сервисы указывают на то, что задний сайлентблок не заменяем и при его износе производиться полная замена рычага.

Однако это не так, данный резинотехнический элемент подвески можно заменить, но сделать это не очень просто.

Как часто может требоваться замена сайлентблоков Форд Фокус

Соответственно, возникает законный вопрос: с какой периодичностью это следует делать. А вот ответ на него, к сожалению, не существует. Потому что продолжительность жизни этих деталей зависит не от одного, а от целого ряда факторов, среди которых:

• Стиль управления автомобилем его владельца. Логично, что в процессе резких разгонов и столь же резких торможений все элементы подвески машины будут испытывать большие нагрузки, нежели у аккуратного водителя. Соответственно, у лихача и сайлентблоки прослужат меньше;
• Условия эксплуатации автомобиля. На неровных и проселочных дорогах подвеске, опять-таки, придется тяжелее, нежели на городских улицах и, тем более, при езде по трассе. Все это отразится и на сроке службы ее компонентов;
• Качества самих сайлентблоков и, в первую очередь, упругости и износостойкости резины этих деталей. К сожалению, эти два ее свойства находятся в обратно пропорциональной зависимости. Так что наилучшими можно считать те изделия, в которых наиболее оптимально соблюдено соотношение упругости/износостойкости;
• Но даже если машина большую часть своей жизни проводит в гараже или на стоянке, ее сайлентблоки все равно изнашиваются – их металлические составляющие страдают от коррозии, а резиновые компоненты – от перепадов температур и влажности.

Если следовать рекомендациям, изложенным в пользовательском руководстве автомобиля, то замена сайлентблоков Фокус 3 должна осуществляться в процессе каждого третьего ТО, то есть через 45-50 тыс. км. Однако лучше в этом вопросе доверять словам мастера сервиса. Не забывайте, что техническое руководство составлено из расчета среднестатистической машины, а не для конкретно вашего автомобиля. Механик же, видя, насколько изношены все компоненты подвески вашей машины, даст более обоснованные рекомендации.

Схемы ремонта при двух самых распространенных проблемах с передней подвеской Форд Фокус 2

Схема замены подшипника передней ступицы

Желательно менять оба подшипника одновременно.

Поддомкрачиваем машину, выкручиваем ступичный болт, откручиваем и снимаем колесо.
Чтобы не повредить, освобождаем стойку стабилизатора поперечной устойчивости.
Отсоединяем клемму датчика АБС (антиблокировочной системы).
Освобождаем наконечник рулевой тяги.
Снимаем тормозной суппорт. Шланг тормозной системы не отсоединяем. Закрепляем тормозной суппорт таким образом, чтобы не повредить шланг. Сбиваем тормозной диск.
Откручиваем гайку крепления шаровой и выпрессовываем с помощью съёмника или выбиваем молотком палец из рычага

Обратите внимание, что ни в коем случае нельзя бить по шаровой, бьем по нижней части поворотного кулака.
Выкручиваем болт клеммного соединения амортизатора и поворотного кулака. С помощью зубила и молотка разжимаем клеммное соединение и освобождаем амортизаторную стойку.
Снимаем поворотный кулак, вытащив из ступицы шарнир равных угловых скоростей привода переднего колеса.
Датчик АБС можно вытащить, если боитесь повредить

Подшипник оснащен уплотнителем красного цвета. Когда меняете подшипник, покупайте такой же. Дело в том, что кольцо датчика вращения колеса объединено с подшипником, и если будет подшипник без этого красного уплотнителя, АБС не будет работать.
С помощью съемника выпрессовываем ступицу вместе с подшипником и впрессовываем новую.
Собираем все и едем делать развал-схождение.

Вторая проблема, которая часто встречается в Форд Фокус 2 – это выход из строя элементов рычага передней подвески: сайлентблока заднего крепления или шаровой. Шаровую поменять довольно просто, а сайлентблок несъемный, и если он вышел из строя, то чаще всего, ввиду отсутствия специальных инструментов для ремонта, заменяется весь рычаг передней подвески.

Схема замены рычага передней подвески

1. Поддомкрачиваем машину и снимаем колесо.
2. Освобождаем шаровую опору.
3. Шаровая опора крепится к рычагу тремя заклепками. Для замены только шаровой высверливаем и выбиваем заклепки, вставляем в рычаг новую шаровую и закрепляем ее с помощью болтов и самоконтрящихся гаек.
4. Выкручиваем болт переднего крепления и два болта заднего крепления рычага к подрамнику.
5. Снимаем старый рычаг, меняем на новый и собираем все в обратном порядке.
6. Едем делать развал-схождение.

Ремонт передней подвески Ford Focus 2

Как проверить подвеску Форд Фокус 2

Стук в подвески Форд Фокус 2

АВТО+ Ford Focus Замена передних стоек

Ford Focus 2 стук в подвеске

Интересно почитать:

Ремонт подвески Форд Фокус 3-го поколения

Несмотря на то, что большинство автомобилей 3-го поколения ещё не прошло отметку в 100 000 км, у специалистов, занимающихся обслуживанием автомобилей американской марки, уже есть наработки в плане ремонта передней и задней подвески. Конструкция подвески во многом совпадает с автомобилями предыдущего поколения. А поскольку у мастеров есть опыт ремонта задней и передней подвески Ford Focus 2, то и с обслуживанием машин 3-го поколения у опытных мастеров не возникает сложностей. Автомобили в кузове универсал имеют такую же конструкцию подвески, что и автомобили в кузове седан или хэтчбэк – разница лишь в способе крепления.

Материалы и приспособления для выполнения замены

Дальше будет расписана последовательность демонтажа элементов передней подвески, снятие и установка новых расходников, но для этого потребуется определенный инструмент и приспособления:

• Набор ключей и головок (включая ключи с размерами 15, 18, 21);
• Угловая шлифовальная машинка с отрезным кругом («Болгарка»);
• Молоток, зубило;
• Съемник (трехлапчатый);
• Съемник для шаровой опоры;
• Тиски слесарные;
• Нож;
• WD-40 и фиксаторы резьбы;
• Наждачная бумага;
• Домкрат;
• Приспособление для выпрессовки-запрессовки сайлентблоков;
• Новые сайлентблоки (передний, задний).

Без наличия данных материалов и инструментов к работе лучше не приступать.

Разделы руководства

• Кузов
  • Боковые двери
  • Система безопасности
  • Стеклоочистители и омыватели
  • Уход за кузовом
  • Элементы кузова
  • Элементы салона
• Общая информация
  • Второе техобслуживание
  • Неисправности в пути
  • Первое техобслуживание
  • Приложения
  • Расходники и запчасти
  • Рекомендации по эксплуатации
  • Советы автомеханику
  • Техническое обслуживание
  • Устройство автомобиля
• Силовой агрегат
  • Двигатель
  • Детали уплотнения двигателя
  • Коробка передач
  • Приводы передних колес
  • Система выпуска
  • Система охлаждения
  • Система питания
  • Сцепление
• Шасси
  • Задняя подвеска
  • Колеса и шины
  • Передняя подвеска
  • Рулевое управление
  • Тормозная система
• Электрооборудование1
  • Аккумулятор и генератор
  • Выключатели и датчики
  • Замок зажигания
  • Освещение
  • Приборы и моторы
  • Принципиальные схемы
  • Управление двигателем
