Как работает рулевая рейка

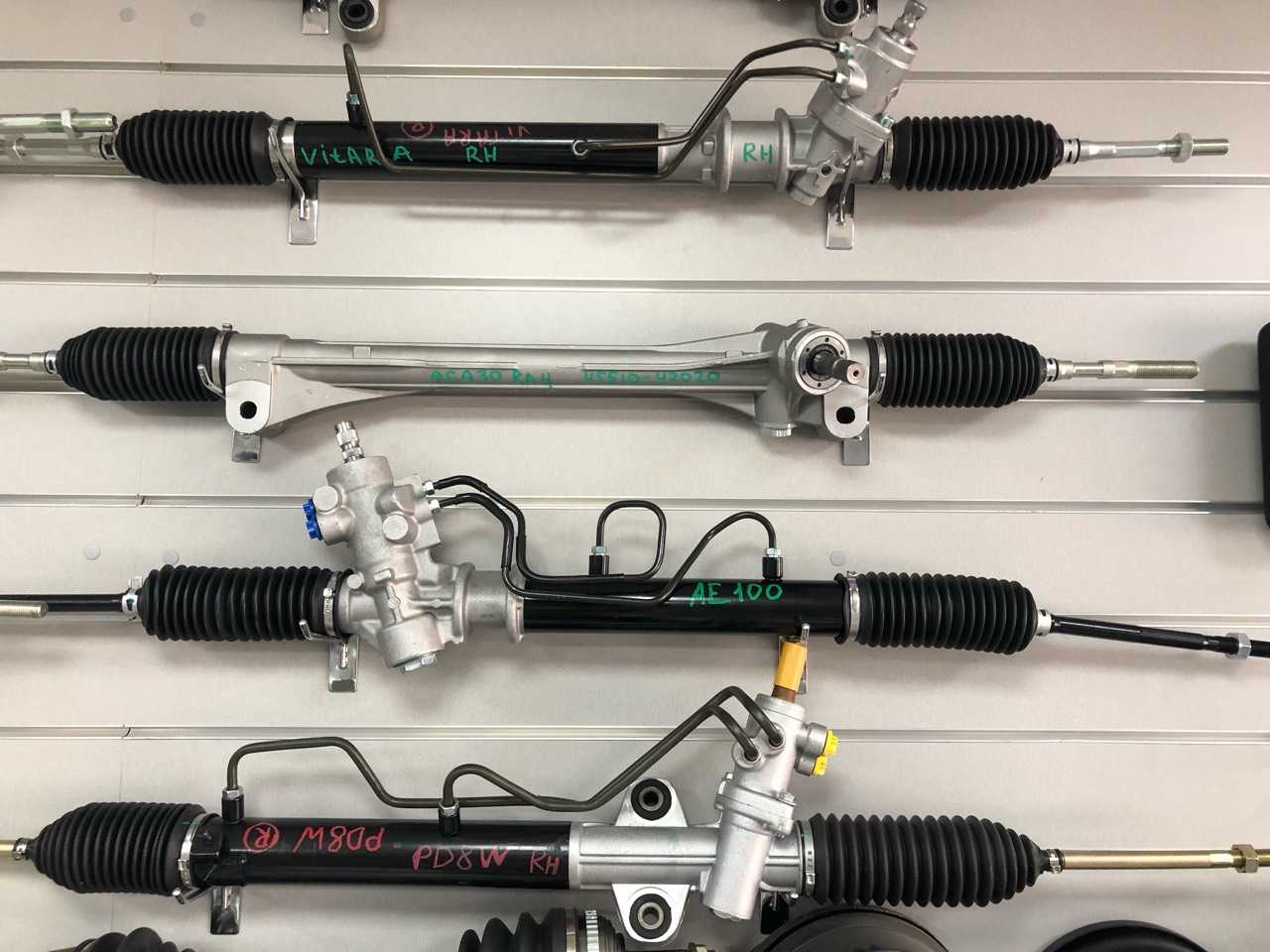

Виды рулевых реек

Существует три вида рулевых реек, а именно:

1. Механическая – это наиболее простой вариант, который не оснащен дополнительными функциями. Поворот происходит только благодаря усилиям самого водителя. Если установить рейку с переменным передаточным числом, то можно облегчить труд водителя. Данная модель практически не используется, но осталась еще на некоторых старых отечественных машинах.
2. Гидравлическая считается наиболее популярной. Ее стоимость демократичная, а также необходимо прикладывать минимум усилий для поворота руля. Наличие гидроусилителя снижает физические затраты водителя во время поездки и повышает уровень безопасности на дороге. Дело в том, что при возникновении аварийной ситуации нужно действовать быстр. Когда руль легко крутится, колеса быстрее повернутся в нужную сторону. Это позволит избежать ДТП или снизить негативные последствия.
3. Электрическая считается наиболее современной. В работе используется электромотор. Он расположен в рулевой колонке, на рулевом валу или входит в комплектацию самой рейки. Способ интеграции этого усилителя зависит от самого производителя. Электрический усилитель применяют в наиболее современных машинах, что обеспечивает максимальную безопасность на дороге.

Это все существующие модели. Современные рулевые рейки стоят недорого, обладают небольшим весом и не требуют частого технического обслуживания. Точность управления довольно высокая. Поэтому водители могут заменить рулевую рейку в случае необходимости на более совершенную. Только нужно убедиться сначала, что конкретно взятый автомобиль поддерживает ее.

рулевое колесо для автомобиля

Принцип работы

Рассмотрим принцип работы рулевой рейки с ГУР. При повороте рулевого колеса в какую-либо строноу, усилие, прилагаемое водителем, проходит к шестерне. Сама шестерня состоит из множества зубчиков, которые передают момент поворота непосредственно на рейку руля. Последняя под этим действием перемещается влево или вправо. Также с ней перемещается и тяга, поворачивающая ступицу. На последней и крепится колесо. В результате этого получается синхронный поворот обеих колес автомобиля.

Если рейка дополнительно укомплектована усилителем гидравлическим или электрическим, то естественно сила на рейку будет увеличиваться. Ниже на видео подробно о рулевых рейках с ГУРом.

Устройство рулевой рейки

Это несложный механизм, который обладает следующими составляющими:

• Руль, который находится в кабине. Используется, чтобы задать автомобилю направление движения.
• Рулевой вал. Это металлический стержень, который оснащен специальными пазами. Они называются шлицами. С их помощью с одной стороны крепится руль, а с другой производится крепление к рулевой колонке.
• При создании рейки используются шестерня и сама рейка. При производстве используется специальный легкий сплав повышенной прочности.
• Рулевая тяга – это металлические стержни, у которых с одной стороны есть резьба, а с другой шарнир с резьбой.
• Рулевой наконечник оснащен шарниром с резьбой.

Это все составляющие рулевой рейки. Правда, еще в него можно отнести демпфер. Это двухсторонний амортизатор. Его цель заключается в снижении вибрации во время движения. Таким образом, удается снизить негативное воздействие на весь механизм. Не на всех машинах он есть, но на внедорожниках его устанавливают по умолчанию. Это связано с тем, что эти машины часто передвигаются по плохим дорогам.

рулевая рейка с гур

Простейший ремонт рулевой рейки своими руками

После выявления неисправности владелец автомобиля может:

• попытаться починить рейку самостоятельно;
• обратиться за помощью к специалисту;
• провести полную замену узла.

Если редуктор не подлежит восстановлению, вместо него придется установить новый. Покупка редуктора обойдется автовладельцу в кругленькую сумму, но новая деталь прослужит дольше, чем восстановленная.

Если причиной стука в рулевой рейке являются наконечники, то хозяин автомобиля отделается «легким испугом», заплатив незначительную сумму за их замену в любом автосервисе. Без соответствующих навыков и инструментов самостоятельно проводить ремонт наконечников не рекомендуется.

Если диагностика показала, что стук идет из места соединения рейки и тяги, то данный дефект можно устранить самостоятельно. Для этого нужно сделать следующее:

• снять защитный пыльник и убрать смазку;
• если втулка повреждена – заменить ее;
• очистить пружину от загрязнений, если это необходимо – снять ее и промыть соляркой или специальной жидкостью;
• если на пыльнике есть повреждения, включая микроскопические порывы и трещины, то его следует заменить;
• подтянуть болт, регулирующий движение втулки, стараясь при этом не переусердствовать и не повредить весь механизм.

Наконец, необходимо собрать узлы рулевого управления и еще раз проверить, как оно работает. Если вы все сделали правильно – стук в рулевой рейке исчезнет. Если ремонт не помог решить проблему – лучше обратиться за помощью к специалисту.

Если на автомобиле установлен силовой узел с гидроусилителем, то перед его демонтажем следует освободить трубки высокого давления и слить в чистую емкость рабочую жидкость. Прежде, чем снять редуктор с гидроусилителем, следует убрать автомобильный подрамник. Сделать это без посторонней помощи не получится. Поэтому лучше заранее пригласить помощника, либо отогнать автомобиль в автосервис.

ВАЖНО! Для самостоятельного ремонта рулевой рейки лучше воспользоваться специальным комплектом, в состав которого входят новые сальники, уплотнители и втулка. Такие комплекты продаются на авторынках и в автомагазинах

Неисправности и признаки

Есть несколько частых проблем, которые возникают у рулевых реек. Стоит рассмотреть их подробнее. Вот какие признаки проблем могут быть:

• утяжеление руля в определенных положениях;
• появление стуков;
• вибрация рулевого колеса;
• протекание жидкости гидроусилителя;
• неполный возврат руля в исходное положение;
• вращение руля не соответствует вращению колес.

Чаще всего все начинается с появления суков. Рекомендуется сразу насторожиться, потому что остальные признаки приведут к более дорогостоящему ремонту.

А теперь стоит рассмотреть основные неисправности, с которыми приходится иметь дело.

1. Появление стука возможно из-за повреждения пыльников. Тогда наконечники тяги быстро приходят в негодность, давая о себе знать стуком. Ремонт невозможен, необходимо менять их на новые.
2. Внутренний стук часто свидетельствует о наличии проблем с поршневой или с направляющими втулками. Рейку нужно разобрать, чтобы понять, в чем проблема. Рекомендуется обратиться на СТО для этого.
3. Стук также свидетельствует о выработке некоторых комплектующих. В этом случае нужно заменить их или весь механизм полностью.
4. На гидроусилителе нередко появляется течь. В этом случае требуется заменить сальники. Также стоит разобрать рейку, чтобы обнаружить причину течи. Если нет соответствующих навыков, стоит обратиться к специалистам.
5. При использовании электроусилителя руль бывает сложно повернуть. Этого говорит о необходимости замены мотора электроусилителя.
6. Когда аналогичная проблема возникает с гидроусилителем, проблема кроется в насосе.

Необходимо отличать проблему в рулевой рейке с проблемами гидроусилителя. Вот какие симптомы бывают у последнего:

• усиление руля полностью отсутствует;
• усиление отсутствует на холостых работах двигателя;
• наличие посторонних шумов при включенном двигателе;
• появление пены в рабочей жидкости.

Таким образом, не всегда нужно сразу разбирать рулевую рейку. В некоторых случаях стоит сначала ознакомиться с состоянием гидроусилителя.

Насос ГУР

Принцип работы

Рейка в машине представлена в виде планки с зубьями. Она соединена с поворотным механизмом рулевых колес. Она приводится в движение валом рулевой колонки при помощи шестерни или червячной передачи.

При повороте рулевого колеса шестерня колонки перемещает планку в зависимости от того, в какую сторону вращают руль. На краях планки закреплены рулевые тяги, которые в свою очередь соединены с поворотным шарнирным механизмом каждого из рулевых колес.

Многие современные рулевые рейки дополнительно оснащаются усилителем, облегчающим поворот рулевого колеса. Благодаря внедрению такого механизма комфорт и безопасность в автомобилях повысились.

Причины и признаки, и как определять неисправности рулевых реек

Нагрузки на этот ответственный узел конструкции автомобиля зависят от качества дорог. При эксплуатировании авто на плохих дорогах, рулевая рейка и весь рулевой механизм подвергается высоким нагрузкам.

Зная признаки и симптомы поломок рулевой рейки, можно вовремя поменять рулевую рейку:

1. Если руль не крутится легко как раньше. Заметно стало тяжелее вращать рулевое колесо.
2. Если «бьет» руль, то есть на кочках ощущается биение рулевой колонки.
3. Если шум насоса ГУРа стал выше.
4. Если появился люфт руля. При большом люфте трудно ездить, приходится постоянно вращать руль даже на ровной дороге, чтобы «ловить» колеса. Поэтому при превышенном разрешенный допустимый люфт руля, необходимо, как можно быстрее, устранить. Это может быть и из-за сильно изношенных автомобильных шин. Для правильного выбора резины на колеса, необходимо уметь расшифровывать индексы скорости и нагрузки шин.
5. Если из устройства рулевой рейки выходит масло. При уменьшении масла, становится труднее крутить руль и, также, могут появиться посторонние шумы.

Так как рулевая рейка — это один из самых элементов устройства авто, отвечающий за управление, то при обнаружении таких признаков неполадок, дальнейшее эксплуатирование запрещается до устранения проблемы.

Конструкции рулевых реек

Так выглядит рулевая рейка Форд Фокус 3 в разборе

Принцип действия рулевой рейки не так уж и сложен. Источник силы является сам водитель, он крутит руль, вращение передается рулевой колонке, рулевая колонка через кардан передает вращение рулевой рейке. Рулевая рейка, в свою очередь, передает усилия на поворотные рычаги через тяги и наконечники. Рычаги соединены с колесами посредство цапф.

С механической точки зрения, рулевая рейка — это зубчатая передача (см. фото). На рейке есть специальные зубцы, которые входят в зацепление с шестеренкой, которая жестко установлена на рулевом валу. Водитель, вращая руль через колонку и шестерню двигает рейку влево или вправо, а рейка давит на шарниры и тяги и поворачивает колеса.

Чтобы водителю было легче вращать руль, современные новые автомобили идут с гидроусилителями (ГУР). В случае появления признаков плохой работы усилителя, требуется сделать ремонт насоса гидроусилителя руля своими руками или заменить на новый.

Так выглядит электроусилитель руля автомобиля ЛАДА КАЛИНА. Замену рулевой рейки на Калине и стоимость мы уже рассматривали.

Если усилитель руля гидравлического действия, то к нему устанавливается насос, механизм для образования усилия и распределитель. Насос ГУРа вращается ремнем газораспределительного механизма (ГРМ). Насос гидроусилителя всасывает гидромасло из бачка в золотниковый распределитель. Золотниковый распределитель следит за тем, с каким усилием вращают руль и помогает крутить баранку.

1. Корпус.
2. Рейка.
3. Вал рулевой с червяком и подшипником.
4. Втулка прижимная, которая выполняет функцию регулировки зазора червячной передачи.
5. Гайка регулировочная.
6. Втулка опорная левая.
7. Втулка опорная правая.
8. Кольцо стопорное. Это кольцо только для левой стороны.
9. Гайка вала руля.
10. Ползунок.
11. Втулка ползунка.
12. Чехол металлический защитный.
13. Пыльник пластиковый.
14. Кольцо стопорное гайки вала руля.
15. Крестовина рулевого вала.

Так выглядит макет рулевого механизма в учебном центре.

На рулевом валу размещается торсион, который является основным элементом распределителя. Если никуда не вращать руль, то масло спокойно движется в расширительный бачок, потому что торсион при неподвижном состоянии руля раскручен и вводные каналы распределителя закрыты.

Если начать вращать руль, то, соответственно, торсион начинает закручиваться. При этом через золотник и каналы масло движется в исполнительный механизм из-за чего повышается давление за поршнем или до поршня исполнительного механизма. Созданное при этом давление облегчает поворот руля водителю.

Как определить неисправность рулевой рейки

Многих, особенно начинающих, автолюбителей интересует вопрос о том, как понять неисправность рулевой рейки? В большинстве случаев сделать это можно, непосредственно, находясь за рулем автомобиля, однако износ втулки или выработка в корпусе диагностируется только при снятии или разборке. Также выявить неисправность можно по вышеописанным признакам.

Как проверить рейку рулевую на неисправность и что делать

Диагностику неисправности рулевой рейки необходимо выполнять, основываясь на признаки которые появляются при эксплуацаии. Для начала опишем диагностику рейки с ГУР.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной. Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Разбитые втулки

Чаще всего причиной возникновения гула и/или дребезжания руля при повороте (и даже без него) становятся разбитые втулки. Соответственно, нужно выполнить демонтажные работы и проверить их состояние. Обычно восстановлению они не подлежат. Поэтому можно поступить двумя способами — поменять электроусилитель вместе с рейкой в сборе, либо же купить и использовать ремонтный комплект, состоящий в том числе и из втулок.

Заодно имеет смысл проверить состояние червячной передачи (шестерни). Она выходит из строя гораздо реже, однако, если автомобиль имеет большой пробег — обязательно стоит ее проверить.

Датчики поворота

Проверка работы датчиков крутящего момента осуществляется методом компьютерной диагностики. Тут желательно обратиться за помощью в автосервис. Но, как правило, датчики — это достаточно надежные устройства, поэтому редко выходят из строя. такой датчик начинает “глючить” если пыльник, который установлен над ним, поврежден, и во внутрь попадает влага.

Электропривод руля

В современных ВАЗах с ЭУРом, при значительном пробеге могут наблюдаются проблемы с электродвигателем. Это ощущается по увеличивающемуся усилию на рулевом колесе. Соответственно, в таком случае желательно проверить состояние щеток, подшипников и обмоток электродвигателя.

Аналогично, как и при проверке гидравлической рейки, нужно обратить внимание на состояние пыльника, наконечников, тяг

Профилактика неисправностей

Рулевая рейка – достаточно надежный и стабильный механизм. Его поломки происходят чаще всего либо из-за неправильной эксплуатации транспортного средства, либо в результате несоблюдения регламента планового обслуживания.

Чтобы продлить срок службы данного механизма, следует придерживаться несложных правил:

• Во время езды по неровным дорогам снижать скорость автомобиля, чтобы в рулевой механизм поступало меньше ударов;
• Оставлять припаркованную машину с прямо расположенными колесами;
• Не поворачивать руль до упора (если имеется ГУР, то будет слышен писк или гул от насоса усилителя), и не удерживать его в таком положении дольше 5сек.;
• Вовремя менять масло в бачке гидроусилителя, контролировать уровень этой жидкости;
• Периодически производить визуальный осмотр пыльников и уплотнителей;
• Прогревать гидроусилитель, поворачивая пару раз в обе стороны руль перед началом движения.

Исправная работа рулевой рейки напрямую влияет на безопасность во время движения авто, поэтому нельзя игнорировать тревожные сигналы, свидетельствующие о неисправностях механизма.

История создания рулевого усилителя

Первые представители четырехколесного транспорта имели примитивное рулевое управление. Поворотные колеса были закреплены на одной балке, которая крепилась к кузову только в центральной части на шарнире – по принципу гужевого транспорта.

Такой механизм не давал возможности самоходным телегам быть маневренными, а радиус разворота был настолько огромным, что полностью развернуться автомобиль мог где-то на площади. Кроме того, для выполнения поворота не требовались усилители рулевого механизма.

Со временем в систему рулевого механизма вносились коррективы, чтобы максимально уменьшить угол разворота авто. Чтобы облегчить задачу для водителя (с каждым разом изобретение делало поворот руля более тугим) разрабатывались всевозможные варианты, начиная от увеличения диаметра самого руля до внедрения в систему разных типов зубчатых передач.

В результате многолетних проб и ошибок инженерами был сделан вывод, что схема рулевой рейки – золотая середина между простотой, доступностью и усилением крутящего момента, поступающего от руля. К тому же такое устройство совместимо с усилителями рулевого управления.

Как снять рулевую рейку?

Для демонтажа понадобятся следующие инструменты:

• рожковый или торцевой ключ на 22, 13, 10, 8;
• отвертка плоская;
• домкрат.

Демонтаж рулевой рейки можно произвести как снизу авто (с ямы или подъемника), так и сверху через капот. Как показала практика, сверху это делать ненамного сложнее. Рассмотрим вариант демонтажа без ямы или подъемника.

1. Подготовка. Ставим автомобиль на ровную площадку, затягиваем ручник. На всякий случай подкладываем под задник колеса противооткатные упоры.

Выворачиваем колеса максимально влево. Поднимаем на домкрате левую сторону автомобиля у переднего колеса. Снимаем колесо.

2. Теперь нужно отсоединить абсорбер. Чтобы снять его, необходимо сначала отсоединить фишку питания и шланги. После этого открутить винт удерживающего хомута ключом на 8 и извлечь адсорбер. Доступ к рейке получен.

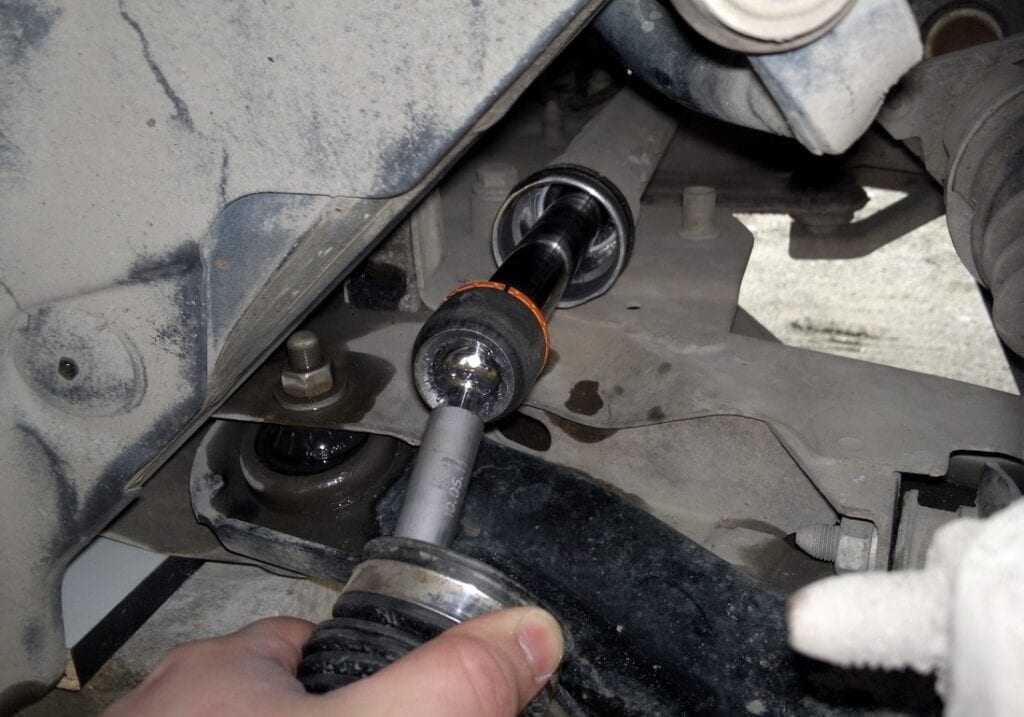

3. Отсоединяем рулевые тяги. Они крепятся двумя болтами на 22. Для предотвращения самопроизвольного откручивания фиксируются пластиной. Чтобы снять стопор с болтов, плоской отверткой подгибаем усы пластины.

Рожковым или торцевым ключом отвинчиваем два болта. Достаем соединительную и стопорную пластины.

Отсоединяем тяги. Если не снимаются руками, то можно помочь отверткой.

4. Здесь не будет лишним осмотреть резиновые втулки тяг. При наличии трещин или овальной выработки во втулке тяги нужно заменить, так как именно они могут быть причиной люфта или стука.

5. Из салона автомобиля, под педальным узлом, находим место соединения колонки и валика рулевого механизма. Приподнимаем ковер. Ключом на 10 отвинчивается гаечка. Молотком через небольшую наставку из мягкого металла выбивается фиксирующий болт.

6. Далее нужно отвинтить гайки хомутов, крепящих рейку к кузову. Ключом на 13 отвинчиваются 4 гайки, по две с каждой стороны. Снимаются хомуты. Рейка отсоединяется от рулевой колонки.

Иногда шлицы закисают в пазах колонки и может понадобиться немалое усилие, чтобы валик вышел из шлицевого паза.

Рейка вынимается через просвет между правым или левым колесом и подкапотным пространством.

Самостоятельный ремонт и обслуживание

Большинство работ с рулевой рейкой выполняется в условиях СТО и с привлечением профессионалов.

Но некоторые проблемы можно решить самостоятельно в условиях гаража:

1. Замена поврежденного пыльника. При быстром выявлении такого дефекта, когда рейка работает правильно, можно поменять изделие на смотровой яме. Перед установкой нового пыльника рекомендуется очистить детали от загрязнений.
2. Установка новых наконечников тяг. Определить неисправность проще всего по появлению люфта и стука.
3. Решение проблем с протечкой жидкости ГУР на патрубках. Для решения проблемы слейте состав из системы и поменяйте все трубки.
4. Протяжка / замена ремня, который вращает шкив ГУР. Помните, что любое проскальзывание негативно сказывается на работе устройства и усложняет процесс вращения.
5. Замена поврежденной крестовины вала рулевой системы.
6. Другие действия, связанные с регулировкой и обслуживанием.

Конструктивно в рулевой рейке предусмотрена возможность регулирования зазоров в передаточном механизме. Если сразу заметить проблему, достаточно потянуть специальные винты.

Но делать работу самому не рекомендуется, ведь при чрезмерном усилии и оставлении небольшого зазора возможен ускоренный износ зубчатой передачи.

Если проблема внутри кожуха реечного устройства, самостоятельно убрать стук не выйдет.

Причиной может быть разгерметизация сальников, люфт подшипников, износ втулок / цилиндров, искривление вала / рейки и т. д. В большинстве случаев такая поломка устраняется в условиях СТО.

Если же речь идет об износе зубчатой передачи, лучше ставить новую деталь.

Основные неисправности

После долгой эксплуатации рулевая рейка может работать некорректно. При этом могут возникать следующие признаки неисправности:

1. Колесо стучит при поворотном маневре – часто это вызвано износом рулевых наконечников.
2. Возникает люфт между рейкой и приводной шестерней.
3. Усложняется процесс контроля автомобиля.
4. Деформация кожуха (пыльника).
5. Поломка зубов.
6. Руль вращается произвольно.

Полезные советы

Во избежание полной поломки механизма и сохранении безопасности водителя и пассажиров проводится соответствующая диагностика. В принципе, проверка должна быть пройдена при малейшем изменении в работе, либо после того, как автомобиль преодолеет соответствующий пробег.

Некоторые действия водитель может выполнить самостоятельно. Так, например, можно проверить пыльник и при необходимости очистить или заменить его. Время от времени следует менять сальники, так как он часто подвергается износу в следствие механической нагрузки.

Чаще же всего необходимо подтянуть рейку, чтобы избавиться от неисправностей. Для этого используется регулировочный болт, который подтягивается специальным ключом до необходимого состояния.

Иногда, в случае неисправности лучше обратиться на СТО или в сервисный центр. Ведь знающему человеку лучше известна конструкция автомобиля, а это значит, что он может выполнить свою работу более качественно.

Рулевая рейка – одна из важных частей автомобиля. Несмотря на то, что ее конструкция неизбежно меняется из-за технического прогресса, основной принцип действия пока остается одним и тем же. Автолюбителям настоятельно рекомендуется следить за ее состоянием, так как это не только продлит срок ее службы, но и сделает вождение более безопасным.

Установка рулевой рейки

Установка новой рулевой рейки в автомобиле может занять до нескольких часов. Основные инструменты, которые понадобятся для выполнения работы, включают шестигранный ключ, домкрат и подставки, разводной ключ, молоток, отвертки и зажимы.

Сначала снимите колесо и ослабьте гайку ступицы. Поднимите автомобиль домкратом и используйте подставки для домкрата в целях безопасности. Снимите пыльник и шестигранным ключом ослабьте болт шарнирного соединения наконечника тяги, чтобы отделить его от поворотного кулака.

Далее необходимо открутить болты крепления центральной тяги, которые обычно трудно найти. Выньте обе центральные тяги из их соответствующих положений вместе с болтами крепления тяг продольной балки, используя разводной ключ с отбойником или трещоткой на одном конце, в зависимости от того, каким инструментом вам удобнее пользоваться. Открутите все 6 болтов сильфона в переходных элементах между креплениями стойки и кузовом автомобиля.

Там, где это необходимо, аккуратно отожмите резиновые прокладки под местами крепления, а затем медленно снимите внешнюю тягу, убедившись, что все зажимы полностью сняты, чтобы рулевая рейка отделилась от тяги или пальцевой балки в сборе. Когда все отсоединено, выньте рулевую рейку, проверяя, что ни одна деталь не осталась соединенной между стальными кронштейнами, расположенными в точках крепления и опорами внутри моторного отсека вашего автомобиля.

Удалите все остатки старой рулевой рейки, включая герметик, перед установкой нового узла, замените проржавевшие гайки кронштейнов свежими, нанеся немного медной пасты под каждую головку для дополнительной прочности сцепления, когда это необходимо, и убедитесь, что все шплинты, используемые для крепления упорных шайб, правильно установлены в отведенных для них местах, а также смажьте валики на соединениях портов, чтобы все двигалось плавно, когда придет время работать с системой гидроусилителя руля после завершения установки восстановленного или замененного узла.

Принцип работы

Сегодня в большинстве случаев используется гидроусилитель руля. Поэтому стоит рассмотреть, как работает рулевая рейка с ним. Данная информация позволит понять, почему практически не приходится прикладывать усилия, чтобы крутить рулевой колесо во время движения.

Насос гидроусилителя соединяется с двигателем с помощью ремня или специальных шестерней. Он обеспечивает подачу бесперебойную подачу жидкости в распределитель. Последний находится в корпусе рулевой рейки. Его еще могут называть картером.

С помощью золотникового распределителя происходит распределение гидравлической жидкости, которая требуется для осуществления поворота. Торсион позволяет контролировать количество жидкости, которая требуется в конкретно взятом случае. Его интегрируют в разрез рулевого вала.

Когда машина стоит или движется по прямой, то рулевая рейка не двигается. Тогда масло находится в специальных емкостях, а не в распределителе. Когда колеса поворачиваются, они сопротивляются изменению направления, так как во время движения на них оказывает воздействие сразу несколько сил. Тогда закручивается торсион, каналы распределителя открываются, а жидкость подается на рулевую рейку. Масло распределяется так, чтобы облегчить ее движение. Чтобы управление автомобилем было безопасным, водитель должен внимательно следить за состоянием рулевой рейки и всех смежных узлов. В частности, если появляются масляные подтеки, требуется обратиться в СТО. Также можно попробовать выполнить ремонт самостоятельно, если есть соответствующие навыки.

рулевая рейка без гур

Важные функции рулевой рейки

Перечислим основные аспекты, подчеркивающие её важность:

Управление автомобилем: преобразует вращательное движение рулевого колеса в линейное движение, которое затем передается на колеса

Это позволяет водителю контролировать направление движения автомобиля.
Безопасность: обеспечивает точное и предсказуемое управление машиной, что критически важно для безопасности водителя и пассажиров, особенно при движении на высоких скоростях или в сложных дорожных условиях.
Комфорт вождения: современные рулевые рейки часто оснащаются гидравлическими или электрическими усилителями, которые уменьшают усилие, необходимое для поворота руля. Это повышает комфорт вождения, особенно при маневрировании на низких скоростях или при парковке.
Продолжительность службы шин: помогает поддерживать правильное положение колес, что способствует равномерному износу шин и увеличивает их срок службы.
Точность реагирования: хорошо работающая рулевая рейка обеспечивает точное и быстрое реагирование на действия водителя, что важно для маневренности автомобиля.

В целом, рулевая рейка играет важную роль в обеспечении безопасности, управляемости, комфорта и эффективности автомобиля. Любые неисправности или недостатки в её работе могут серьёзно повлиять на эти аспекты, что делает её своевременное обслуживание и ремонт критически важными.

Основные неисправности рулевой рейки

О неисправности рулевой рейки свидетельствуют такие признаки:

• Во время езды по дороге с плохим покрытием появляется стук, который пропадает, когда руль поворачивается сильнее;
• Уменьшение или отсутствие усилий при повороте руля или в его центральном положении;
• Руль сам поворачивается;
• После поворота руль туго возвращается в исходное положение или вообще его нужно принудительно поворачивать;
• При малой амплитуде поворота рулевого колеса сами колеса поворачиваются намного сильнее, чем раньше;
• Увеличился люфт руля;
• Увеличилась отдача в руль при передвижении по неровностям;
• Если автомобиль оснащен гидроусилителем, течет жидкость из-под сальника, пыльник или другие элементы механизма имеют масляное загрязнение.

При появлении хотя бы одного из перечисленных признаков следует незамедлительно провести диагностику устройства и провести его ремонт. Часто достаточно приобрести ремкомплект, и заменить все уплотнители, прокладки и пыльники, чтобы устройство начало исправно работать.
