Проводка форд фокус 3 салон

Ford Fusion Фюжик › Бортжурнал › 011 Сигнализация с автозапуском на FUSION (часть 2).

И так, ДОПМОДУЛЬ концевиков.

Эта штуковина принципиальнонужна при установке сигнализации без CAN шины. Модуль нужен для того, что бы сига понимала что происходит с дверьми автомобиля.

Штатные концевики fordов работают немного не так как у остальных автомобилей. Если у Лады на концевиках появляется строгий – 12 (минус 12), то у fordа это не пойми что, какой-то слабый плюс в 0,3 вольта, а потом вообще минус появляется, лабуда в общем, которая сиге вообще не понятна. И если даже попробовать все подключить без допмодуля то получится что при постановке на охрану сига понимает что двери закрыты, но у нас есть режим power-save

, которыйчерез 30 минут отрубает все сигналы

и выключает большинство приборов в авто. Из-за этого на концевиках вовсе пропадает все напряжение и сига просто убеждена, что двери открыты.

В общем, нам все тонкости этой системы совсем не нужны, честно сам сильно не вникал в эти все импульсы и полярности, времени было не много, нужно было поскорее все сделать, чтоб утром в тепленькую машинку садиться, вот. Так что после перерытого инета вдоль и поперек, я нашел схему, плату, и тд.

Это 2 главных источника, которые внесли ясность в то что именно мне нужно получить в конечном результате. Конечно их авторам отдельный поклон и большое спасибо. Начну с общего вида

конечного продукта.

Далее представлена принципиальная схема с источника:

Входы:концевики: четыре двери, багажник; плюс, минус 12V.Выходы:состояние дверей, состояние багажника.Необходимые компоненты: 1. Не большая, печатная универсальная плата. 2. Резисторы: 10кОм — 5 шт. 1кОм — 2 шт. 6,8кОм — 2 шт. 3. Транзисторы КТ3102 — 2 шт. или аналоги. 4. Конденсаторы на 0,1 мкФ 30V — 2шт. (не нашел на 30, поставил на 200V, разницы никакой.) 5. Диоды 208 — 10шт. 6. Клемники парные 5 шт, либо можно сразу напаять везде проводов.

Сумма просто космическая получилась, аж175

рублей. ))) смешно, можно было еще дешевле, но не заморачивался. Паял 2 часа, нижнюю часть платы залил горячим клеем, как изолятором от влаги и пыли.

Так что уважаемые друзья и коллеги, игра стоит свеч, и можно реально с экономить на покупке сиги с CAN шиной. Ради интереса я звонил в одно из многих мест по городу Белгород, где занимаются установкой сиг на fordы и услышал ценник в 2000р

, за изготовление и подключение точно такого же модуля. Надеюсь полезно, пишите. To be continued.

А вот тут читайте первую часть!Часть №1

источник

Распиновка разъема штатной магнитолы Ford, 2 DIN 1 DIN схемы

Распиновка штатной магнитолы Ford

Магнитолы, устанавливаемые на автомобили марки Форд, всегда славились надежностью, замечательным дизайном и предовым функционалом. Подключение и распиновка разъемов штатных магнитол Форд просты и логичны — разъем этих автомагнитол, до 2011 года, был схож с разъемом магнитол премиальных брендов — имеел квадратную форму, весьма эргономично вмещающую в себя несколько подразъемов для дополнительного функционала, именуется такой разъем Quadlock. Распиновка всех quadlock — разъемов схожа, но Форд был бы не Форд, если бы не выделился среди производителей и не добавил бы свои особенные фишки и дополнительные функции, например «Anti Theft», задача которой, как не трудно понять из названия — защитить магнитолу от кражи. И это далеко не единственное новшестов quadlock»ов от Форд, они так же имеют свою технологию связи с CAN — шиной автомобиля и удобную, упрощенную систему дооснащения магнитолы функцией Bluetooth. Но, в автомобилях с 2011 года — в 3 поколении (Форд Фокус 3, и других моделей) от разъема Quadlock отказались. Новый разъем стал немного другим по форме, теперь он отделен от подразъемов доп. функционала, которые разбросаны теперь по задней стенке магнитолы.

Наверное нет такого владельца машиной марки Форд, который бы не гордился штатной магнитолой в своем автомобиле. Магнитолу отключать и изъимать владельцам приходится не часто, но делать это в принципе, сравноительно не сложно. Если внимательно изучить инструкцию к автомобилю — то все сразу же станет понятно и логично. Для того чтобы подключить магнитолу Форд любого поколения вам потребуются лишь схема распиновки магнитолы и знание цветовой индикации проводов автомобиля, чтобы понимать, какой провод за что отвечает и что к чему мы подключаем. Рассмотрим сразу же и то и другое:

На схеме представлена распиновка магнитолы Ford 6000 CD и цветовая индикация проводки автомобилей Ford. Такие разъемы используются на автомобилях Ford двух последних поколений, чаще всего это 3 и 4 поколение машин марки или другие свежие авто Форд. Но нам необходимо рассмотреть схемы подключения и распиновки магнитол автомобилей всех актуальных поколений марки Форд.

Схемы распиновок магнитол различных моделей Ford

В статье будут рассмотрены схемы распиновок магнитол следующих моделей Форд: Focus 1 2 3 4 поколений, Mondeo, Fusion, Transit, Kuga, Explorer, Escape, Fiesta, Eco — sport, S-max и других моделей марки Форд, как новых так и старых, а так же магнитол 6000 cd, 5000с, Ford — Sony и других.

Ford Focus 3, 4, Mondeo 3, 4, Transit, Kuga, Explorer, Fiesta, Eco-Sport и С-Max последних поколений (после 2011 года)

Ford Focus 2, Mondeo, Transit, Kuga, Explorer, Fiesta, S-Max (поколений до 2011 года выпуска, магнитола Sony, 6000 CD)

Схемы распиновок устаревших магнитол моделей Ford

Далее рассмотрим устаревшие и не очень, но до сих пор актуальные магнитолы:

Ford 5000C Sony

Ford 5000 RDS-EON

Ford Focus 1, Explorer 2G

Ford Galaxy (Sony)

Ford 3000 Traffic

Некоторые старые магнитолы Ford с CD чейнджером

ISO — переходник для автомагнитол моделей Ford

А, если желаете подключить магнитолу от Форд в автомобиль другой марки, вам понадобится ISO — евро-штекер. Переходник позволит вам подключить магнитолу без прибегания к перерезке проводов и пайки разъема, в общем, без лишнего колхоза.

Разъем ISO для Ford

Переходник ISO-CARAV 12-040 для Ford

А так можно подключить ISO — переходник к устаревшим разъемам магнитол Ford

Защита от угона Ford Focus 3 – серьезное мероприятие

Ford Focus – постоянные посетители установочных . Среди причин частого обращения – большое количество автомобилей этой модели в городе, официальная статистика угонов (их часто угоняют) и «сарафанное радио». Первый всплеск «фокусовской» активности наблюдался после неудачной попытки угона одного из них, принадлежащего нашему клиенту, при этом сам автомобиль был основательно раскурочен. Владельцы часто не хуже угонщиков знают о существовании слабых мест в охране именно этой модели и обращаются за помощью к специалистам.

Владелец нового Ford Focus 3 2013 года обратился к нам не впервые – когда-то он поручал нам защиту своего старого Фокуса. Предыдущий автомобиль отслужил свое и был продан, а нам было поручено оснастить его наследника всеми необходимыми средствами защиты. Требования: недорого (соответственно классу и стоимости автомобиля), но чтобы удобно и эффективно.

По независящим от нас обстоятельствам установка выполнялась в два этапа. В первый раз клиент приехал к нам для установки замка капота и иммобилайзера.

Подвеска

• Установка втулки стабилизатора Форд Фокус 3
• Заменить задние амортизаторы Форд Фокус 3 своими руками
• Ремонт задних пружин Ford Focus 3 своими руками
• Ремонт задних стоек Ford Фокус 3
• Поменять задний ступичный подшипник Форд Focus 3 своими руками
• Поменять колесо Ford Focus 3
• Поменять опорный подшипник Ford Focus 3
• Установка передних амортизаторов Форд Фокус 3 своими руками
• Как заменить передние пружины Ford Focus 3
• Замена передних стоек Форд Focus 3
• Как заменить передний ступичный подшипник Форд Фокус 3
• Замена подшипника задней ступицы Форд Фокус 3
• Поменять подшипник передней ступицы Ford Focus 3 своими руками
• Ремонт резинок стабилизатора Форд Фокус 3
• Заменить сайлентблоки задней балки Ford Focus 3 своими руками
• Поменять сайлентблоки задних рычагов Ford Фокус 3 своими руками
• Поменять сайлентблоки передних рычагов Ford Фокус 3
• Ремонт стоек стабилизатора Форд Focus 3
• Заменить шаровую опору Форд Focus 3 своими руками
• Ремонт шпильки колеса Форд Focus 3
• Как заменить шпильку на ступице Форд Фокус 3

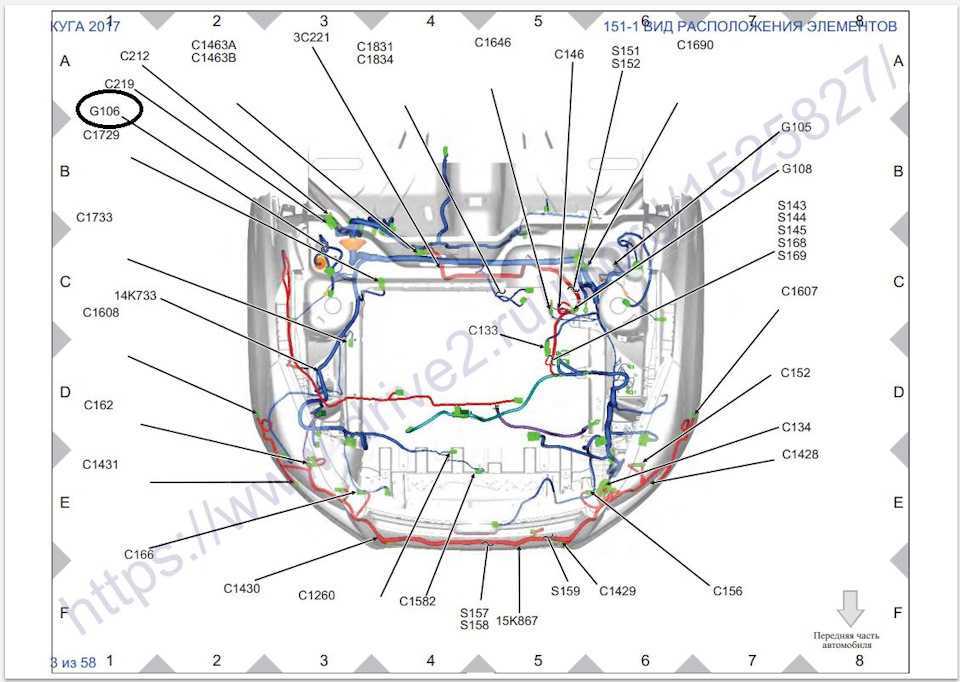

Электрические схемы

Предлагаю в этой теме собирать схемы электрооборудования ФФ3. Электрикам, диагностикам, работникам дилерств и другим одноклубникам имеющим доступ к штатным схемам электрооборудования ФФ3, убедительная просьба (при желании помочь одноклубникам) скидывать схемы в эту тему. Здесь 20 схем для 2,0 ПШ титаниум, корорые прислал snot 1) Обогреваемые ветровое стекло и заднее стекло 2) Запуск ДВС .Входит Система ‘бесключевого’ входа автомобиля 3) Запуск ДВС. Не входит Система ‘бесключевого’ входа автомобиля 4) Электронные органы управления двигателем 5) АКПП 6) Управление скоростью 7) Модуль системы управления рулевой колонкой (SCCM) ЭУР 9) АБС 10) Система противоугонной сигнализации 11) Блок управления системами кузова (BCM) 12) Система зарядки АКБ 13) Аудио система 14) Задние фонари 15) Наружное освещение 16) Панель приборов и система подсветки 17) Указатели поворота и аварийная световая сигнализация 18) Звуковой сигнал 19) Щиток приборов 20) Автоматическое управление температурой

22) Схема штатного ксенона от Гоншчик

23) Полный набор электрических схем для ФФ3

24) Подписанные разъемы ВСМ от АНДРЕЙ1973

25) Полный набор электрических схем для ФФ3 в хорошем качестве Схемы Каталог разъемов: https://scheme.red-ford.ru/connectorcatalog.pdf Каталог пинов: https://scheme.red-ford.ru/pins.pdf Обновленный каталог пинов: https://scheme.red-ford.ru/2019_Pigtail_Guide.pdf Спасибо говорим: Impa

Держите люди схемы

покупал на сайте форда их. схемы для 2,0 ПШ титаниум, но что то будет аналогичное и у других вариаций фокусов.

Держите люди схемы

покупал на сайте форда их. схемы для 2,0 ПШ титаниум, но что то будет аналогичное и у других вариаций фокусов. ifolder.ru/26577850

Кто-нибудь подскажет это форсунки? Есть какие-то номера 1E421 и 1E422.

А как понять среди этих буржуйских аббревиатур какие цвета у проводов?

Вот нашел в интернете, мож надо кому будет

Важнейшие клеммы: Клемма 15 запитывается от замка зажигания. Ток проходит только при включенном зажигании. Провод обычно зеленый или зеленый с цветными полосками. Клемма 30 к этой клемме всегда приложено напряжение батареи. Провод обычно красный или с цветными полосками. Клемма 31 соединена с «массой». Провода «массы» обычно черного цвета. В электрических схемах для отдельных проводов введены обозначения, состоящие из комбинации букв и цифр.

Пример: 31S — АСЗА/1.5 BK/RD 31 = клемма 31 = «масса»(-) S = электропровод включен дополнительно (не серийный) АС = система (АС = регулировка дальности освещения) ЗА = связь: 3 = номер провода, А = обозначение ответвления 1.5 = 1,5 мм2 ВК = основной цвет (ВК = черный) /RD = маркировочная окраска (RD = красный)

Сокращенные обозначения цвета электрических проводов на схемах GN = зеленый RD = красный SR = серебристый WH = белый VT = фиолетовый YE = желтый ВК = черный GY = серый BN = коричневый LG = светло-зеленый ВU = голубой OG = оранжевый

Источник

Меры профилактики

Что необходимо знать об электросети:

1. Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети.
2. Подключение и отключение АКБ возможно только при отключенном зажигании.
3. Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом.
4. При замене предохранителей следует использовать только детали, предусмотренные производителем авто. Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители.
5. Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.
6. Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи.
7. При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт. Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы.
8. Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство. Кроме того, если сварка производится без демонтажа кузовного элемента, не лишним будет и отключить питание электронного блока управления. Если ЭБУ и генератор выйдут из строя, это приведет к большим финансовым потерям.
9. При включенном моторе трогать проводку системы зажигания ни в коем случае нельзя.
10. Время от времени производите очистку аккумуляторных клемм и выводов.

 Загрузка …

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Почему выключается или не работает магнитола

Если на автомобиле используется дополнительный охранный комплекс с блоком автоматического запуска и прогрева мотора, то возможно возникновение ситуации, при которой не выключается магнитола. Владелец автомашины может принудительно отключить питание (нажатием на кнопку), но через 10-20 секунд активируется система подсветки дисплея. Оборудование не отключается из-за ошибочного сопряжения сигнализации с цифровой шиной автомашины. Для устранения дефекта необходимо обратиться в сервисный центр, производивший монтаж охранного оборудования.

Если головное устройство на Ford Focus 3 не работает после запуска двигателя, то причиной дефекта является обрыв кабелей питания или выход из строя предохранителя. Необходимо проверить целостность плавких вставок в монтажном блоке. После замены защитного элемента производится проверка работоспособности автомагнитолы. Если дефект не устранен, то требуется проверить целостность проводки тестовым прибором.

Самопроизвольное отключение магнитолы возникает при длительной эксплуатации аккумуляторной батареи. Для сброса ошибки в контроллере необходимо включить зажигание и 5 раз нажать на клавишу включения кормового противотуманного огня. Затем трижды нажимается кнопка управления аварийной сигнализацией — контрольная лампа зарядки батареи в комбинации приборов должна мигнуть 3 раза. Все манипуляции с клавишами производятся на протяжении 10 секунд.

Распространенные неисправности

Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1:

1. На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения. Проблема решается путем снятия пластиковой обшивки и замены электрического замка.
2. Модели 1, 2, 3, 4 страдают «болезнью» выхода из строя лампочек освещения номера. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей.
3. И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях. Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на 10-20 минут с последующей их установкой обратно. до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на 180 градусов (автор видео — SPN).

Дхо своими руками на форд фокус 3 (focus 3) в треугольники

Решил поставить себе ДХО на свой focus 3. Мне кажется, вещь полезная и каждый найдет свои плюсы. Для меня актуально то, что некогда не забудешь включить вары.

Ну также меньше нагрузка на сеть автомобиля, и плюс экономия на ресурсе ламп. Так как штатного ДХО у меня небыло, решено было ставить нештатные огни в треугольники.

Заказал себе ДХО в Китае, месяц ожидания и вот заветная посылка в руках.

Приступим к установке: Для начала проверим что все работает. Подключим все к аккумулятору, в том числе управляющий провод, и проверим что все горит. Если все работает приступаем к монтажу.

Самое сложное для меня было, это снять штатные треугольники. В инструкциях везде пишут о том, что нужно начинать снимать сверху, но у меня лучше получилось снять их снизу. Держаться треугольники на защелках, для их отщелкивания можно использовать специальный инструмента или плоскую отвертку обмотанную изолентой (чтобы не повредить лакокрасочное покрытие).

После снятия треугольников снимаем левую фару( ту что рядом аккумулятором). Процесс несложный , открутить два винта. Далее устанавливаем блок управления под фару.

Теперь вытягиваем провода в треугольники, подключаем ДХО и устанавливает треугольники на их места. Дальше подключим управляющий провод(отвечающий за включение фар) к проводке фары. Есть два варианта подключится с габаритам и к дальнему. По ГОСТу подключать нужно к дальнему

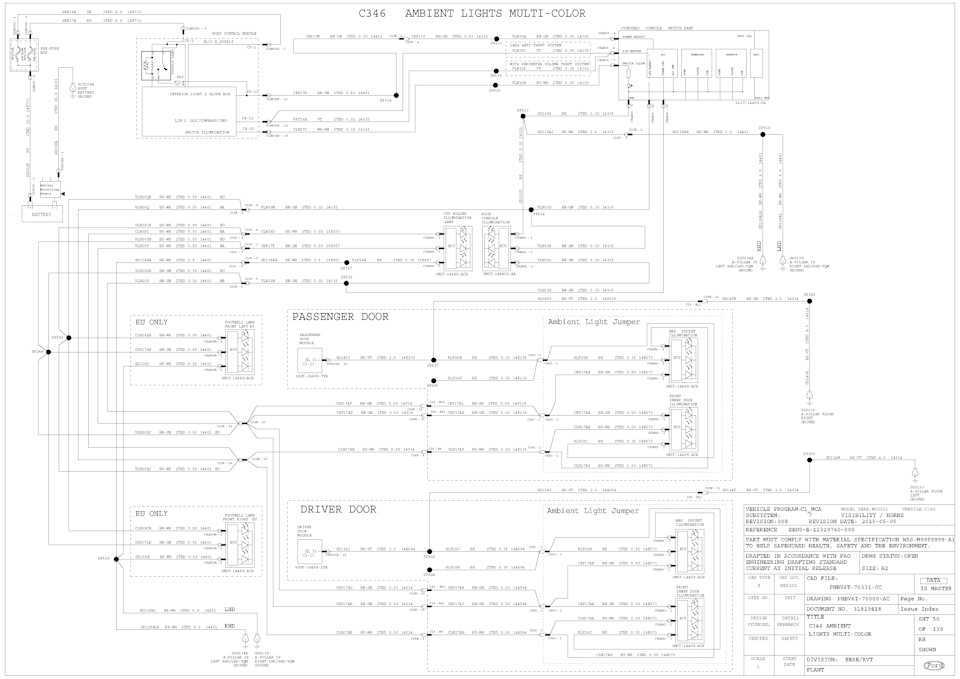

Самостоятельная установка штатной многоцветной фоновой подсветки

Если Вы счастливый обладатель Форд Фокус 3 в комплектации Титаниум без премиум света то для дооснащения подсветки Вам понадобиться:

Коды запчастей (финис коды) для заказа запчастей для подсветки

1772608 — кронштейн потолочной консоли;1 430 498 крепеж (Фиксатор гайки 4,2 х 0,7-1)1779446 — Консоль с отд.д/солн.очков;1743226 — панель блока управления;1746461 — блок управления (Без люка крыши, Без отключ.пассажир. подушки безоп., Многоцв.фонов.светодиодн.освещ.)или1724158 — блок управления (Без модифицированной крыши, Без люка крыши, С отключ. подушки безоп. пассажира, Многоцв.фонов.светодиодн.освещ.);1763203 — RGB диод плафона правый;1764248 — RGB диод плафона левый;1757825 — RGB диод ручки правой двери (вроде в комплекте со световодом); 1763203 — диод отдельно + 1742595 — световод1757826 — RGB диод ручки левой двери (вроде в комплекте со световодом); 1764248 + 17425931757823 — RGB диод кармана ЛЕВОЙ двери;1757824 — RGB диод кармана ПРАВОЙ двери;1744301 — световод кармана ЛЕВОЙ двери;1750043 — световод кармана ПРАВОЙ двери;

1764247 — RGB диод подстаканника;1772418 / 1809513 — жгут проводов под мультицвет правой двери, До: 22-04-2013/С: 22-04-20131772417 / 1809510 — жгут проводов под мультицвет левой двери, До: 22-04-2013/С: 22-04-2013проводка потолка зависит от наличия разных фич (ДД, ДС, нави, люк, сигнализация) —как пример, у меня по вину 1722969 — С: 03-01-2011 До: 06-09-2011 LHD, Без люка крыши, Без сист.предотвр.низкоскор.столкн., Без функц.контроля движ.по полосам, Без соед. интерфейса Blue Tooth, Без модуля мультимед.шлюза, Многоцв.фонов.светодиодн.освещ.

p.s. Оргстекло в комплектации титаниум везде где есть подсветка присутствует, просто при установке его можно сломать или разбить поэтому мне и его тоже на всякий случай дали.

Источник

Дистанционный запуск на Фокус 2

При установке запуска двигателя на Форд Фокус 2 при помощи новых автосигнализаций от Pandora, Pandect, Prizrak и Starline мы дарим возможность всем своим клиентам существенно сэкономить на реализации функции бесключевого автозапуска двигателя.

• Сохраняем все ключи от автомобиля
• Не берем деньги за изготовление дополнительного чипа
• Не устанавливаем дополнительных дорогостоящих модулей
• Не понижаем взломостойкость штатного иммобилайзера автомобиля
• Не противоречим требованиям страховых компаний по установке автозапуска
• Не вносим изменения в штатные системы автомобиля

Читать дальше: Как установить сонар на ваз

При использовании моделей автосигнализаций Пандора, Пандект, Призрак и Старлайн, реализация запуска двигателя обойдется рекордно дешево, ведь если сложить стоимость любой другой автосигнализации и необходимого обходчика или стоимость копии ключа и индуктивного обходчика

Установили на авто StarLine A93 2CAN-LIN

https://youtube.com/watch?v=urU4JPpfn5o

Установка сигнализации на Ford Focus 3, точки подключения

1. Для снятия подторпедника Ford Focus 3 снимаем левую накладку торпедо (на защелках). Далее отворачиваем 1 саморез крепления подторпедника и снимаем его (на защелках)

Ford Focus 3

Ford Focus 3

Ford Focus 3

Ford Focus 3

7. Подключаем массу сигнализации StarLine

за бардачком под болт крепления airbag. 8. Большинство подключений выполняем на разъемах блока ВСМ. Нумерация разъемов приведена на фото ниже. 9. В разъеме С1 подключаем CAN-шину сигнализации. В разъеме С3 подключаем 10. В разъеме С3 блока ВСМ подключаем цепи зажигания, аксессуаров, альтернативного управления ЦЗ и аварийной сигнализацией.

Ford Focus 3

Ford Focus 3

сигнализации СтарлайнBP-03Ford Focus 3Ford Focus 3

Ford Focus 3

Программируемая функция Значение функции

№10 — тип двигателя и задержка дистанционного запуска Вариант 2 5 сек.

18. Сигнал педали тормоза, а также стояночного тормоза на данном Ford Focus 3

присутствует в шине CAN. Поэтому на автомобилях с МКПП следует не подключать оранжево-фиолетовый и сине-красный провод сигнализации, а наFord Focus 3 с АКПП необходимо в настройках CAN интерфейса отключить сигнал стояночного тормоза, и подсоединить к массе синекрасный провод.

19. Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля. Вводим код 2311 согласно инструкции по установке.

20. Настраиваем датчик удара и наклона, проверяем работу сигнализации Старлайн

. Сборку салонаFord Focus 3 проводим в обратной последовательности.

www.fordclubrus.ru

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Ошибки в ремонте блока предохранителей

Многие автомобилисты недооценивают важность регулярной проверки исправности предохранителей. Часто используются самодельные предохранители. Конечно, бывают ситуации, когда нужно срочно поменять сгоревший элемент

Тогда есть соблазн использовать самодельный или китайский предохранитель. Делать это настоятельно не рекомендуется, так как они могут повредить оригинальную электрическую систему автомобиля

Конечно, бывают ситуации, когда нужно срочно поменять сгоревший элемент. Тогда есть соблазн использовать самодельный или китайский предохранитель. Делать это настоятельно не рекомендуется, так как они могут повредить оригинальную электрическую систему автомобиля.

Подсказка! Часто в качестве защитного элемента используются перемычки или банальные скрепки. Во избежание короткого замыкания или дорогостоящего повреждения салона автомобиля мы рекомендуем избегать этой практики.

Важно понимать, что при ремонте нужно обращать внимание на номинал предохранителя. Поясним на примере: если сгоревшая плата, отвечающая за зарядку автомобиля или прикуривателя, была рассчитана на 2А, то замену необходимо производить на деталь с таким же значением сопротивления. Игнорирование соответствия рейтингов может привести к более серьезным и систематическим сбоям

Игнорирование соответствия рейтингов может привести к более серьезным и систематическим сбоям

Игнорирование соответствия рейтингов может привести к более серьезным и систематическим сбоям.

Замена ПП

Что касается непосредственной замены перегоревших предохранителей, то здесь нет ничего сверхсложного:

1. В первую очередь нужно отключить аккумулятор: замену сгоревших деталей нужно проводить при выключенном аккумуляторе.
2. Дальше нужно определить, что именно у вас не работает, это будет зависеть от того, какой блок питания нужно менять.
3. Откройте крышку монтажного блока питания, в котором находится неисправный предохранитель. Например, ваши фары дальнего света перестали работать. Следовательно, необходима замена программного обеспечения, непосредственно отвечающего за работу дальнего света фар. Найдите сгоревший компонент в соответствии со схемой. С помощью специального пинцета, который находится на блоке, извлеките сгоревший элемент и замените его новым. Не забудьте подключить аккумулятор.

Замена БП в салоне

На практике владельцы автомобиля Форд Фокус 3 иногда сталкиваются с проблемой неработающего блока питания в автомобиле. Возможно, по ошибке инженеров автокомпании, это устройство более подвержено отказам, чем два других блока питания. Поэтому мы подготовили для наших пользователей инструкцию по замене блока питания кабины:

1. Отсоедините отрицательную клемму аккумулятора: аккумулятор должен быть отключен.
2. Заберитесь под бардачок в салоне своего автомобиля и найдите пластиковую крышку блока.
3. Затем вам нужно будет сжать, потянуть вниз и отпустить два язычка, которые крепят щиток под приборной панелью. Снимите пластиковую крышку.
4. Разберите каждый элемент блока питания один за другим.
5. Теперь нужно разобрать бардачок в сборе с корпусом.
6. Далее нужно сжать защелки и отодвинуть фиксирующую скобу.
7. Как только это будет сделано, вы увидите жгут проводов, который подключен к источнику питания. Нужно отсоединить жгут от блока. Те же действия необходимо произвести и с остальными жгутами проводов.
8. Теперь вам нужно отсоединить две защелки, которые крепят блок питания к кузову автомобиля. Когда вы это сделаете, вы можете удалить устройство, которое не работает.
9. Возьмите новый блок питания и установите его вместо старого. Все действия необходимо проводить в обратном порядке. Подсоедините все жгуты проводов и не забудьте установить все зажимы.
10. При подключении нового блока питания проверьте его работоспособность, включив по очереди каждое потребляющее напряжение устройство. Если все работает, закройте пластиковую крышку блока питания.

Глядя на ошибки других автомобилистов. Иногда водители используют самодельный ПП, если им срочно нужно заменить сгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной скрепки или куска проволоки. Во избежание короткого замыкания и, как следствие, возгорания, настоятельно рекомендуем воздержаться от такой практики. Нередко она становится причиной гибели автомобилистов.

Также при замене ПП рекомендуем использовать только элементы одного номинала. Например, если цифровое обозначение на корпусе детали соответствует 10 ампер на плате дальнего или ближнего света, то ее нужно менять на деталь именно с таким номиналом. В противном случае вы столкнетесь с проблемой ближнего или дальнего света, которые не работают регулярно.

ЭЛЕКТРОСХЕМА ФОРД ФОКУС 2 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ

Проблема решается путем снятия пластиковой обшивки и замены электрического замка. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам.

На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей. И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях.

Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на минут с последующей их установкой обратно.

После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на схема электрооборудования форд фокус 2 рестайлинг автор видео — SPN.

Меры профилактики Что необходимо знать об электросети: Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети. Подключение и отключение АКБ возможно только при отключенном зажигании.

Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом. При замене предохранителей следует использовать только детали, предусмотренные производителем авто.

Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители. Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.

Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи. При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт.
