Последние этапы
Верхние и нижние рычаги отвечают за обеспечение независимого перемещения каждого из двух колес спереди по вертикали, что позволяет преодолевать всевозможные дорожные преграды. Шаровые опоры соединяются с поворотными кулаками и рычагами подвески. Верхний рычаг соединяется с кронштейном поперечины при помощи оси.
А ось, в свою очередь, соединена с кронштейном двумя болтами, второй рычаг, нижний, соединяется с поперечиной подвески. Регулировочные шайбы находятся в пространстве между осью рычага и кронштейном. При помощи этих шайб можно регулировать определенные показатели. Таковыми являются развал колес и продольный угол наклона оси. Рычаги подвески соединены с осями черех сайлент-блоки, что позволяет создать беззазорное соединение.
показано на рис. 4-1.
3 – конусная втулка;
4 – ступица колеса;
5 – тормозной диск;
7 – наружный подшипник;
9 – внутренний подшипник;
10 – нижний шаровый шарнир;
11 – втулка стабилизатора;
12 – нижняя чашка пружины;
13 – пружина передней подвески;
14 – нижний рычаг подвески;
15 – верхняя чашка пружины;
16 – прокладка пружины;
17– буфер сжатия;
18 – поперечина передней подвески;
20 – болт крепления верхнего рычага;
21 – регулировочные шайбы;
22 – буфер хода отбоя;
24 – верхний рычаг;
26 – поворотный кулак;
28 – защитный кожух переднего тормоза.
Определение состояния деталей передней подвески
При каждом техническом обслуживании, а также при ремонте следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов. Необходимо внимательно осматривать детали подвески, проверяя, нет ли следов задевания о дорожные препятствия или кузов, нет ли трещин на деталях подвески, деформаций осей нижних рычагов, поперечины или рычагов подвески и элементов передка кузова, а также проверять состояние шаровых и резинометаллических шарниров
Деформация осей нижнего и верхнего рычагов определяется осмотром.
Если поперечина деформирована так, что невозможно отрегулировать углы установки колес шайбами при удовлетворительном состоянии всех элементов подвески, поперечину замените.
·убедитесь в отсутствии деформации рычагов подвески, оси нижнего рычага, поперечины подвески; вывесите передние колеса автомобиля;
·замерьте радиальное смещение А (рис. 4-2) наружной втулки 2 относительно внутренней втулки 6 и расстояние В между упорной шайбой 5 и внешним торцом наружной втулки 2.
Рис. 4-2.
1 – резиновая втулка;
2 – наружная втулка;
3 – гайка крепления оси;
4 – ось рычага подвески;
5 – упорная шайба шарнира;
6 – внутренняя втулка.
·при подрезании и износе резины по торцам шарниров;
·если радиальное смещение А наружной втулки относительно внутренней превышает 2,5 мм;
·если размер В не укладывается в пределы 3–7,5 мм.
Если размер В выходит за указанные пределы, следует проверить правильность запрессовки резинометаллического шарнира в гнездо рычага.
·установите автомобиль на ровной горизонтальной площадке с твердым покрытием;
·поднимите правую (левую) переднюю часть автомобиля и снимите колесо;
·поставьте под нижний рычаг, ближе к шаровому пальцу, деревянную колодку высотой 230 мм и опустите на нее автомобиль;
1 – верхний рычаг;
3 – корпус верхнего шарового шарнира;
4 – кронштейн крепления индикатора;
6 – динамометрический ключ;
·установите индикатор 2 по центру сферы корпуса 3 шарового шарнира пальца с небольшим предварительным поджатием, а затем совместите нулевое деление шкалы индикатора со стрелкой;
·закрепите на верхнем рычаге передней подвески вильчатый рычаг 5 длиной 0,7 м;
·создайте динамометрическим ключом 6 в вертикальном направлении нагрузку 196 Н·м (20 кгс·м) (на конце вильчатого рычага 294 Н) сначала на вдавливание, а затем на выдергивание шарового пальца из корпуса шарнира;
·зафиксируйте соответствующие максимальные отклонения стрелки индикатора;
·подсчитайте значение зазора в верхнем шаровом шарнире, сложив величины отклонений от нулевого положения;
·суммарные показания индикатора не должны превышать 0,8 мм.
Независимый ремонт зазора ступичных подшипников
Если во время движения вы ощущаете или вибрация присутствует на рулевой колонке, то скорей всего увеличился зазор на передних колёсах в подшипниках самой ступицы, по этому их ресурс сократится, а шины начнут неравномерно изнашиваться. А если зазор и вовсе будет отсутствовать, то ступица будет туго вращаться что также приведет к снижению ресурса, поэтому его зазор должен быть больше ноль пятнадцати м.л.
Регулировка передних подшипников осуществляется при помощи баллонного ключа, ключа на двадцать сем и молотка.
- Колесо, которое находится в подвешенном состояние следует покачать, если люфт присутствует необходимо отрегулировать зазор. После этого нажмите на педаль тормоза, и покачайте колесо, если люфта нет значит зазор имеется в подшипниках.
- Необходимо демонтировать декоративный колпак и открутить у ступицы контргайку, и чтобы она не провернулась удерживайте ее воротком. Во время ремонта ходовой во время регулировки ступицы желательно установить новые ступичные гайки, так как даже после регулировки велика вероятность того что старые займут прежнее место, что не позволит законтрить их как следует. Если такой возможности нет, то можно взять гайку с Другова автомобиля.
- Затем нужно такрутить гайку ступицы так, чтобы крутящий момент был 19.6 Н·м. проворачивая ступицу несколько раз, на девяносто градусов в двух направлениях, тем самым произойдет само установка подшипника. После этого ослабляем гайку регулировочную и затягиваем ее на 6,8 Н·м. проделав все это просто отворачиваем гайку на двадцать пять градусов.
- После того как все сделано меняем буртик гайки, на цапе внешнего шарнира привода.
- После того как регулировка произведена проверти как вращаются колеса, если они вращаются легко значит все хорошо. Конечную проверку можно произвести лишь после того как проедите несколько километров без торможения, оценив, как нагревается ступица.
Замена смазки в ступичных подшипниках
Менять смазку в подшипниках при ремонте подвески Шевроле Нивы следует с периодичностью, которая обозначена в сервисном мануале. Если смазки мало или она грязная, подшипники быстро износятся. Для работы вам понадобится пара ключей на 13, ключ для колесных болтов, динамометрический ключ, молоток, отвертка, Литол-24 и емкость для промывки элементов.
Процесс замены смазки
Сначала необходимо снять колесо с тормозными колодками. Суппорт демонтируют без отсоединения шлангов гидропривода. Просто отведите его в столрону и подвесьте на проволоку, чтобы не нагружать шланг. Вытащите резиновый держатель из кронштейна со шлангом.
Заменяйте смазку в подшипниках с периодичностью, приведенной в сервисной книжке. Если смазки недостаточно или она загрязнена, подшипники быстро выйдут из строя. Для замены потребуются ключи «на 13» (два), динамометрический ключ, ключ для гаек колес, плоскогубцы, отвертка, молоток, чистая смазка Литол-24, емкость для промывки деталей. Снимите колесо и тормозные колодки.
Далее нужно рашплинтовать гайку пальца наружного шарнира боковой тяги и выкрутить ее. Установите съемник и выпрессуйте палец рулевого шарнира, который держится в бобышке поворотного рычага. Выкрутите по три гайки болтов, которые держат шаровой шарнир и опору на рычагах, и выкрутите ступичную гайку. Вытащите болты и демонтируйте поворотный кулак с шарнирами в сборе. При помощи подходящей втулки выпрессуйте ступицу из колец подшипников.
Отверткой вытащите сальник из ступицы, но учтите, что его придется заменить после этого. Вытащите дистанционное и внутреннее кольца подшипника, а затем промойте все элементы керосином и заполните внутреннюю полость смазкой. Также нанесите Литол на внутренние и внешние кольца подшипников.
В поворотный кулак вставьте внутреннее и дистанционное кольца, а затем запрессуйте в гнездо поворотного кулака сальник. Установите все в обратном порядке на место и отрегулируйте зазор ступичного подшипника по вышеописанной инструкции.
Меняем передние амортизаторы
Амортизаторы на Шевроле Нива своими руками поменять не так трудно. Делать это приходится при возникновении течи ухудшении гашения колебаний при езде по неровностям. Изношенные амортизаторы всегда меняют попарно или все четыре сразу. Для демонтажа и установки амортизатора вам понадобятся ключи на 17 и на 6.
Одним ключом на 17 зафиксируйте шток амортизатора от проворачивания, а еще одним таким же выкрутите гайку и снимите упорную шайбу с резиновой подушкой. Открутите гайку болта на нижнем шарнире и вытащите болт, после чего можно будет демонтировать амортизатор. Со штока амортизатора снимите нижнюю подушку и осмотрите состояние резиновых подушек и амортизатора.
Демонтируйте нижний шарнир, а в случае необходимости произведите замену подушки и втулки нижнего шарнира. Устанавливают амортизаторы Шевроле Нива при ремонте подвески в обратном порядке. Перед монтажом нужно вытянуть шток на полный ход. Работая на подъемнике, нужно опустить авто перед сборкой верхнего крепления таким образом, чтобы подвеска нагрузилась под весом машины.
Необходимость самостоятельного ремонта
Для проведения любого ремонта необходимы опыт, слесарные навыки и подходящий набор инструментов. Большая часть ремонтных действий невозможно совершать без смотровой ямы.
Замена шаровых опор и сайлентблоков также невозможна без съемников, а для проверки и регулировки углов фиксации передних колес нужные специальные стенды.
Лишь при наличии указанных выше условий и опыта проведения ремонта, возможно провести самостоятельный ремонт подвески автомобиля. Наиболее распространенными являются те случаи, когда владельцы предпочитают обратиться на СТО, вместо того, чтобы приобретать инструменты для разовых работ.
К проведению ремонта подвески нужно подготовиться основательно, ведь от этого зависит безопасность в пути. Если вы чувствуете, что справитесь своими силами либо не имеете нужных инструментов, будет правильным подстраховаться и воспользоваться услугами профессионалов.
Достоинства и недостатки
Машина демонстрирует неплохие внедорожные качества. Они ярко проявляются после лифтинга для установки резины с увеличенным внешним диаметром.
Комфорт в салоне сохраняется не только на асфальте. Этому способствует независимая передняя подвеска вместе с достаточно мягкими пружинами.
Однако многие владельцы Нивы Шевроле отмечают недостаточную прочность реактивных тяг, удерживающих задний мост.
Тем, кто планирует активные поездки по бездорожью, стоит позаботиться об усилении деталей. Для этого продаются комплекты усиленных реактивных тяг.
Также нуждаются во внимании шаровые опоры с сайлентблоками, которые не отличаются долговечностью. Чтобы продлить срок службы шарниров, необходимо контролировать состояние пыльников, чтобы вовремя менять их.
Полезное видео о проверке подвески Шнивы после 38 тысяч пробега
Лифт своими руками – чертежи, схемы, размеры, разновидности комплектов. Лифтинг различается по степени вмешательства в штатную конструкцию. Для кого-то достаточно приподнять внедорожник на несколько сантиметров а для кого то на целых 20.
Экстремальный тюнинг – максимально увеличивающий проходимость для поездок по тяжелому бездорожью.
Поднимаем передок. Можно смело цепляться за штатный бампер, только домкрат устанавливается под трубу его крепления. Сняв колесо, получаем полный доступ к рычагу и пружине. Передняя подвеска 21214 выполнена по двухрычажной схеме, что упрощает задачу.
Ход рычага ограничивает амортизатор. Откручиваем его крепление и отводим в сторону. Далее нужно освободить подвеску от стабилизатора поперечной устойчивости. Крепежные болты могут прикипеть от коррозии, поэтому воспользуемся проникающей жидкостью (типа WD-40). Хомут сайлентблока стабилизатора можно поддеть монтировкой.
После чего отсоединяем ступицу от нижнего рычага. Для этого необходимо поддомкратить подвеску и зафиксировать поворотный кулак колеса. Можно подвязать его проволокой. Затем откручиваем 3 болта крепления, и освобождаем шаровую опору.
Фиксируем пружину стяжками, и опускаем домкрат. Извлекаем старый упругий элемент. В некоторых случаях достаточно просто опустить рычаг ногой, и пружина выйдет без применения стяжек.
Снимаем со старых пружин верхние кольца-опоры. С их помощью упругий элемент центруется в чашках.

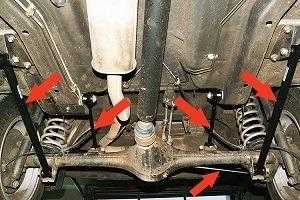

Задний мост НИВЫ можно лифтовать установкой опор проставок увеличенной высоты. При использовании размера до 50 мм (в соответствии с изменением высоты передка), никаких доработок задней оси не требуется. При лифте задней оси можно провести профилактику моста и тормозной системы.
Может понадобиться замена тросика ручного тормоза. Его удлиняют на пару сантиметров. Иначе лифт НИВЫ приведет к повышенному износу тормозных колодок в задних барабанах. Отсоединяем нижние крепления амортизаторов и опускаем до растяжения пружин.
Достаем упругие элементы, сбиваем с них опорные кольца. Зачищаем верхнюю чашку и проводим обработку антикором. Устанавливаем новые опоры увеличенного размера и усаживаем пружины с помощью домкрата. Крепим амортизаторы, собираем мост, монтируем колеса.
Такой лифтинг не вызовет подозрений у инспекторов ГИБДД, а проходимость вашей НИВЫ 2121 улучшится. Никакие чертежи, и тем более самодельные детали не потребуются. Вы покупаете новые пружины и про ставки, остальное – дело техники. Трудо затраты на лифт одной НИВЫ – два человека/один выходной день.
Сделать лифт Нивы-2121 своими руками, чертежи, размеры которого находятся в свободном доступе, не составит особого труда. Благодаря подобному ухищрению можно сделать автомобиль более устойчивым на дороге и преодолеть на нем массу преград. Конечно, чтобы воплотить в жизнь по-настоящему качественные лифт Нивы своими руками, придется изрядно потрудиться.
Тюнинг Нивы – лифтинг подвески.
Нами почаще берётся за базу комплект от Российского клуба ‘Коровка’. Этот лифт-комплект сделан на заводе и прошел тестирования на состязаниях в Рф. Дорожный просвет повышается на 5 сантиметров, собственно даёт вероятность установить резину R15 235/75 или же R16 235/70 (на верных дисках). К тому же, это обеспечит подъём еще на 4 сантиметра.
Следовательно, по нижней точке РЗМ клиренс составляет 25см, а по срезу порога – 44,5см.
Лифтинг подвески по передку.
Лифт исполняется путём установки нацеленных шайб под нижнюю площадку пружины (они делают достаточный угол передней пружины).Под верхний рычаг (меж ним и шаровой) ставится ещё 1-на проставочная шайба (т. о. разгружаем рычаг).
Во время выполнения работ по лифтингу нередко по заказу приходится поменять амортизаторы, пружины, рез. проставки, пыльники внутренних шрусов на тюнинговые доработанные под этот вид лифта подвески и создавать регул. отбойников пружин.
Лифтинг подвески Нивы по задку.
Лифт исполняется методом установки новейших чашек задних пружин, которые крепятся поверх штатных на болтах, и кронштейнов для перенесения точек крепления задних амортизаторов вверх на 5 сантиметров (крепятся на болтах).
Хотя мы ушли от данной проблемы, так как устанавливаем поворотные кулаки с 2-мя шариковыми подшипниками (от задней полуоси), их не нужно регулировать, затягиваются до упора, хотя гораздо лучше динамометрическим ключом. Узел выходит не обслуживаемый, разгружается ступица, проще накат и гораздо лучше динамика машины. Поворотные кулаки естественно отечественного производства и с гарантией.

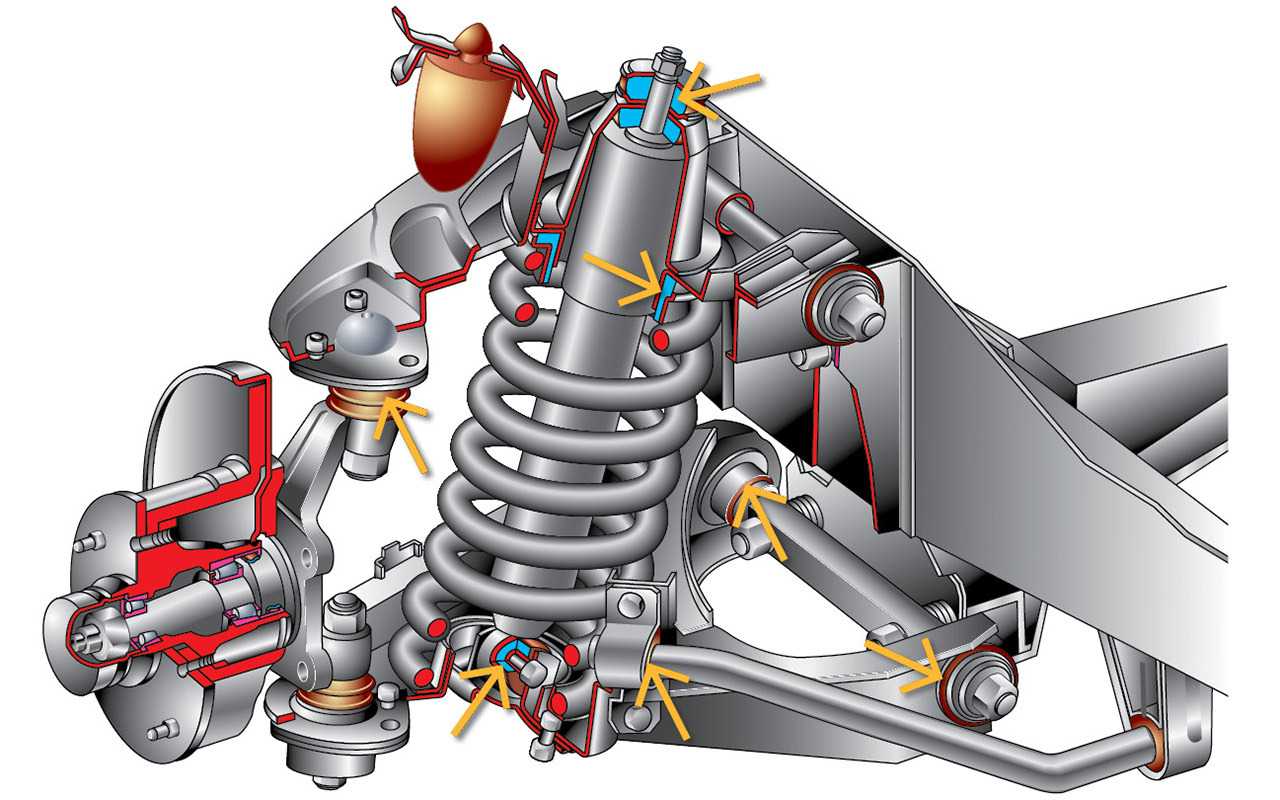

Назначение и устройство передней подвески
Она служит для связующим элементом на шевроль нива, обеспечивающее упругости между колесом и кузова транспортного средства, благодаря восприятию и гашению колебаний действующих сил, и этот элемент позиционируется как независимый.
Также основным преимуществом данного автомобиля, как указывалось выше является наличие независимых передних подвесок. С обоих сторон имеются два рычага поперечных, пружины витые цилиндрические, телескопический амортизатор, и поперечный стабилизатор.
Так же в данной конструкции имеются такие элементы как:
Чтобы произвести диагностику нужно над смотровой ямой поставить свой авто, или поднять его специальным подъёмником, важно чтобы передние колесам были подвешены. Во время работы необходимо соблюдать технику безопасности
Поэтому если ямы нет нужно выбрать такое метод, при котором свой автомобиль будет хорошо зафиксирован, так если машина будет стоять только на одном домкрате, то лесть под него будет очень опасным. Очень часто применяют для работы деревянные подставки, рампы, специальные стойки. Так же когда транспортное средство поднимаете не забывайте использовать противооткатные упоры
Во время работы необходимо соблюдать технику безопасности. Поэтому если ямы нет нужно выбрать такое метод, при котором свой автомобиль будет хорошо зафиксирован, так если машина будет стоять только на одном домкрате, то лесть под него будет очень опасным. Очень часто применяют для работы деревянные подставки, рампы, специальные стойки. Так же когда транспортное средство поднимаете не забывайте использовать противооткатные упоры.
Лифт комплект на Ниву: какой купить и как установить своими руками
Россия, Украина, Беларусь и ряд других стран являются наибольшими почитателями автомобилей Нива. Они доступные и дают массу преимуществ.
Некоторые предпочитают все делать своими руками. Не могу сказать, что доработка передней и задней автомобильной нивовской подвески будет легкой минутной работой. Нет, на это придется потратить достаточно много сил, времени и терпения.
Вы можете узнать, сколько стоит подобная услуга на СТО. На профессиональную лифтовку цена кусается, потому не каждый владелец далеко не самого дорогостоящего кроссовера в лице Нивы готов тратить такие деньги, имея возможность самостоятельно все сделать. А если поставить силовой бампер, и сверху еще экспедиционный багажник, получится вообще здорово. Хоть сейчас в кругосветку на Ниве.
Увеличение клиренса ВАЗ 2121 (лифтинг) позволяет поднять степень проходимости автомобиля по бездорожью. Благодаря нехитрым манипуляциям, дорожный просвет значительно возрастает путем изменения высоты подвески (тут вам поможет лифт комплект на Ниву, от чего работы очень просто выполнить даже своими руками без помощи сервисного центра) и установке колес несколько большого диаметра.
Лифтинг — наращивание клиренса автомобиля путем модернизации подвески. Выполняется для того, чтобы повысить показатели проходимости.
Как правило, лифт комплект на Ниву 2121 включает в себя:
- Задние и передние пружины.
- Набор проставок под верхнюю шаровую.
- Передний масляный амортизатор.
- Регулируемую тягу Панара.
Замена сайлентблоков верхних рычагов
Открутите болты колесных дисков, снимите колесо, предварительно установив надежную опору.
Так, выглядит запчасть, не пригодная к дальнейшей эксплуатации.
Освободите болтовое соединение верхней шаровой опоры (3 шт), после чего отведите деталь вверх
Внимание, недостаточно разгруженный элемент может стать причиной травмы

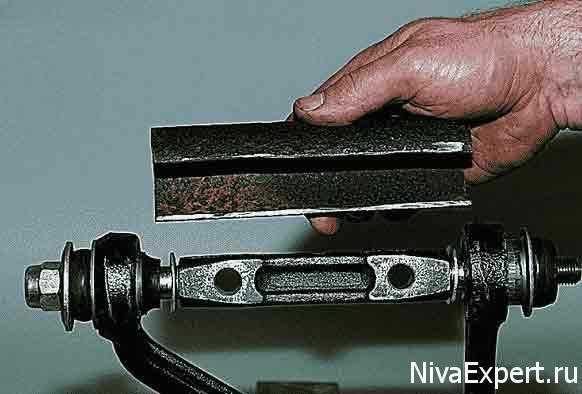

Демонтируйте верхний рычаг в сборе, используя 2 ключа на 19. При закисании воспользуйтесь WD-40.
Установите элемент в тиски, отверните 22 мм гайки с торцов, снимите упорную шайбу.

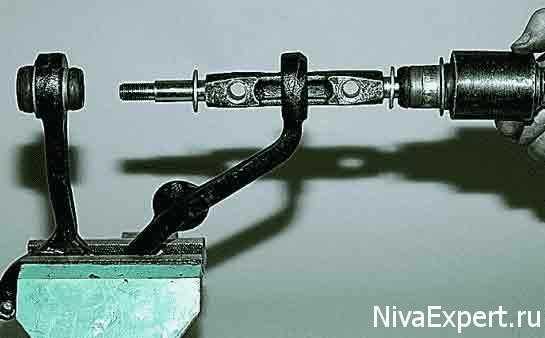

Вооружившись съемником, выпрессуйте сайлент-блок.
В отсутствии специализированного приспособления допустимо использование зубила. В этом случае при помощи молотка подденьте кромки и извлеките шарниры.
Для монтажа новой детали необходимы съемник и распор либо инструментальная головка. При первом наборе инструментов закрепите один из сайлент-блоков в проушине.
Закрепите рычаг, вставьте комплектную ось, зафиксируйте установленный резинометаллический шарнир гайкой. Установите на свое место оставшийся сайлентблок, а также 160 мм отрезок трубки (оправку) между ними.
Приложите чашку съемника к свободному торцу.
Закрутите гайки до полной установки элементов в первоначальное положение.
Во втором случае положив проушину на опору, забейте сайлент-блок трубой подходящего размера или инструментальной головкой.
Второй этап с помощью подручных средств.
Установив деталь на машину, опустите автомобиль таким образом, чтобы полностью нагрузить конструкцию. Затяните гайки до конца.

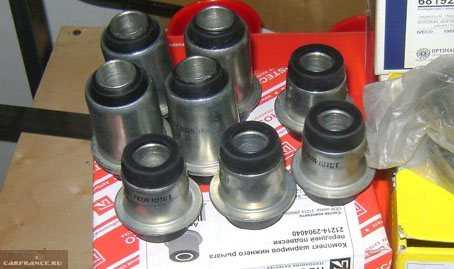

Старые и новые сайлентблоки для Нива Шевроле
Верхний рычаг и сайлентблоки.
Резинометаллические шарнирные втулки (сайлентблоки) на всех Нивах до 2008 года имели отличную от современной конструкцию, причём конструкция и размеры изменились только для нижних передних.
Разбитые сайлентблоки старой конструкции
Ресурс сайлентблоков старой конструкции составлял от двух до трёх лет, в зависимости от интенсивности эксплуатации и климатических условий.
После 2008 года
На новых деталях диаметр внутренней втулки вырос на 2 мм, а внешний диаметр на 7 мм, что не могло не сказаться на ресурсе. Старые втулки неплохо получались у балаковского и димитровградские сайлентблоки, их паковали в фирменные ВАЗовские упаковки. У остальных производителей качество плавает.
Новые втулки на конвейер поставляет . И о новых артикулах: верхние сайлентблоки, взаимозаменяемые со старыми, получили номер 2101-2904040 , новые нижние, усиленные — 2121 2904040 .
Чем лучше полиуретановые сайлентблоки?
Не так давно стали популярны полиуретановые втулки, демпферы и сайлентблоки. Вещь хорошая и полезная, но не стоит воспринимать полиуретан безоговорочно восторженно и дело вот в чём.
Классический обычный сайлентблок
К примеру, амортизаторные втулки из него получаются довольно долговечными. Но сайлентблок в основном работает на скручивание, а артикуляция подвески внедорожника подразумевает большие углы поворота рычагов. И с этим лучше справляются резиновые детали, на бездорожье они отрабатывают мягче и дольше.
А чем они хуже?
Полиуретановые сайлентблоки в верхнем рычаге
Делаем вывод: для города, асфальтовых дорог, возможно, установка полиуретана имеет смысл. Если же Нива Шевроле используется в основном на бездорожье, нужно однозначно отдавать предпочтение резиновым деталям.
Лифтинг подвески Нивы ВАЗ 2121 21213 21214 2131
Когда человек покупает Шевроле Ниву, он редко задумывается об экстремальной поездке. Чаще всего машина покупается для выезда всей семьей на пикник. То есть автомобиль совершает переезд из одного пункта в другой.
Хоть Шевроле Нива и является внедорожником, европейским и азиатским конкурентам она заметно проигрывает в проходимости по трудно доступным местам. Именно из-за этой проблемы любители охоты, рыбалки и просто экстремальной езды выбирают вместо просмотра видео сидя дома, делать лифтинг своего автомобиля.
Лифтинг — это такой тюнинг, когда увеличивают дорожный просвет машины. Зачастую делают его своими руками, в гаражах.
Лифтинг — это комплекс изменений, вносимых в конструкцию машины. Они позволяют установить на автомобиль колеса большего диаметра. Чаще всего, для создания подобных проектов выбирают легковые автомобили с полным приводом.
Полноприводный джип куда более пригоден для этого дела, нежели простая легковушка.
Признаки неисправностей
За время вождения многие водители умеют определить на слух неисправности при езде. При изношенных шаровых опорах, неисправных амортизаторах слышно как оборванная тяга стучит, либо скрипят прочие составные элементы подвески.
Чтобы избежать неприятных сюрпризов, следует заранее подготовить автомобиль к езде для плохих дорог и быть внимательным к следующим характерным отклонениям.
- Раскачка и подпрыгивание при пересечении неровной дороги.
- Увод машины в левую или правую стороны езды.
- Тормозной путь становится длиннее.
- Постоянная потеря управляемости.
- Ускоренный или неравномерный износ покрышек.
Рекомендуем для своевременного обнаружения недостатков и уменьшения расходов, часто подвергать проверке опорные углы колес подвески.
В противном случае снизится управление машиной, параллельно изнашивая покрышки. Для проверки развала-схождения выбирают интервал пробега в 11-16 тысяч км, либо после серьезных ударов на дорогах.
Производим замену нижней шаровой опоры
Нижняя шаровая
Если при диагностике ходовой Шевроле Нивы своими руками вы определили необходимость замены шаровой опоры, вам понадобится небольшой набор инструментов:
- ключи на 13, 22 и 27;
- ключ для колесных гаек;
- металлическая щетка;
- монтировка;
- домкрат;
- молоток.
Демонтируйте колесо и подставьте опору под нижний рычаг, тем самым нагрузив подвеску и выровняв положение рычагов. Снимите ступичный колпачок и выкрутите гайку. Она затянута всегда очень сильно, поэтому используйте головку с надежным воротком.
Выкрутите гайку, которая накручена на палец шаровой опоры, а затем выпрессуйте палец из бобышки поворотного кулака. Выкрутите гайки болтов, на которых рычаг держится на опоре, и вытащите болты, отведя поворотный кулак. Снимите колесную ступицу со шлицев хвостовика внешнего шарнира привода колеса. Демонтируйте шаровую опору, а затем установите в порядке, обратном сборке.
Замена сайлентблоков Нива Шевроле своими руками: какие лучше
Нужно следить за тем, чтоб стяжки надежно зацепились за витки пружин и были расположены напротив друг друга. Возможны серьезные травмы.
Замена сайлентблоков верхнего рычага передней подвески Chevrolet Niva
Цеплять стяжки следует по возможности ближе нива шевроле сайлентблоки верхних рычагов концам пружин. Так будет легче стянуть. После установки стяжек и трехкратной проверки я при их помощи еще немного стянул пружины. После того, как пружины были зафиксированы, я с помощью второго домкрата максимально опустил нижний рычаг. Раскрутил 2 гайки на обойме подушки стабилизатора. Одна из гаек приржавела и при откручивании я сорвал резьбу.
При проведении работ на второй стороне передней подвески, один из болтов обоймы я вообще сломал при откручивании.
Поэтому мне пришлось поменять обе обоймы. Также поменял я и подушки стабилизатора. Снял обойму и подушку стабилизатора. Открутил гайку крепления нижнего конца амортизатора к нижнему рычагу. Вытащил болт и освободил амортизатор.
Открутил 3 гайки крепления нижней шаровой опоры к рычагу.
Меняем сайлентблоки на Нива Шевроле своими руками: какие лучше, советы и артикулы
Убрав дополнительный домкрат, я осторожно, чтоб не задеть пыльник шаровой, провернул рычаг. Вытащил и убрал подальше пружину. Открутил гайку оси нижнего рычага
Открутил гайку оси нижнего рычага.
Часто ось нижнего рычага прикипает к втулкам сайлентблоков. В этом случае проще взять болгарку и распилить ось прям по сайлентблокам. В моем случае, хоть в машине похоже с рождения сайлентблоки не менялись, нива шевроле сайлентблоки верхних рычагов вышли легко и следов коррозии не имели
Осторожно вытаскивая ось одной рукой, я придерживал второй рукой пакет регулировочных шайб
Их обязательно нужно все поставит на нива шевроле сайлентблоки верхних рычагов при сборке точно в том количестве и в те места, как и до разборки. Толщина пакета шайб подбирается на заводе. Изменять число и расположение шайб допустимо лишь при необходимости восстановления геометрии подвески.
Ось полностью вытащил, поймал рычаг, связал ниточкой оба пакета регулировочных шайб, чтоб не раскатились. Приступил к процессу выпрессовки сайлентблоков. Сначала пробовал воспользоваться съемником сайлентблоков, которым я пользовался на ВАЗклассике.
Не потянули они, слабоваты оказались для таких плотных посадок Нивовских сайлентблоков. Попробовал, как советуют многие в интернете, посильнее постучать молотком. Не получилось. После этого съемником для классики вытягивал внутреннюю втулку сайлентблока с резиной, а потом молотком и зубилом выбивал внешнюю втулку.
Хоть и долго провозился, но все же вытащил все лишнее и рычаг при этом не пострадал. Но запрессовать новые сайлентблоки у меня ну ни как не получалось. Пробовал и съемником задавливать, и стучать кувалдой посильнее. Нашел у друзей нива шевроле сайлентблоки верхних рычагов тиски и после этого дело пошло.
Признаки неисправностей и диагностика подвески Нивы Шевроле
Выявив неисправности подвески машины Chevrolet Niva, ремонт сделать можно самостоятельно либо в мастерской. Некоторые автомобилисты даже без осмотра могут прислушаться работе транспортного средства и разобраться в причинах.
Распространенные признаки:
- стук в районе колеса;
- во время движения уход в сторону;
- проблема с регулировкой колес;
- слабый писк;
- колебание транспортного средства;
- разное состояние шин с левой, с правой стороны;
- поскрипывание подвески;
- повышенная жесткость амортизаторов.
Для диагностики транспортного средства необходимо осмотреть все узлы. Идеальный вариант, когда транспортное средство можно поднять на подъемнике или заехать на смотровую канаву. Мастера должно беспокоить наличие механических повреждений на деталях.
Что делать, когда деталь прикипела?
Первые признаки неприятностей можно обнаружить заблаговременно. Для этого следует открутить гайку крепления оси ключом на 24 мм, а затем с помощью головки с воротком попытаться провернуть болт. Если это не удается сделать даже с удлиненным рычагом воротка, то готовьтесь к долгому труду — ось явно прикипела. В некоторых, особенно запущенных случаях прикипевший болт даже не дает высвободить и вытащить пружину.
https://youtube.com/watch?v=b4Jhoo46N2c
Есть несколько способов решения проблемы, но ни один из них не является легким и потребует от 1 до 5 часов в зависимости от степени закисания оси. Бывалые владельцы Нивы 2121 практикуют следующий метод демонтажа детали:
- С помощью угловой шлифовальной машины отрезать ось с обеих сторон таким образом, чтобы освободить нижний рычаг и удалить его.
- Газовой горелкой либо паяльной лампой хорошо подогреть часть передней балки со втулкой.
- Попытаться сдвинуть ось с места сильными ударами молотка. Если это удалось сделать, но торец отрезанного болта расплющился, то надо его снова подрезать и выбить деталь окончательно.
- Если болт не двигается, необходимо повторить циклы нагрева-остывания несколько раз. К отрезанной части оси можно приварить лом, за который попытаться ее провернуть во время прогрева.

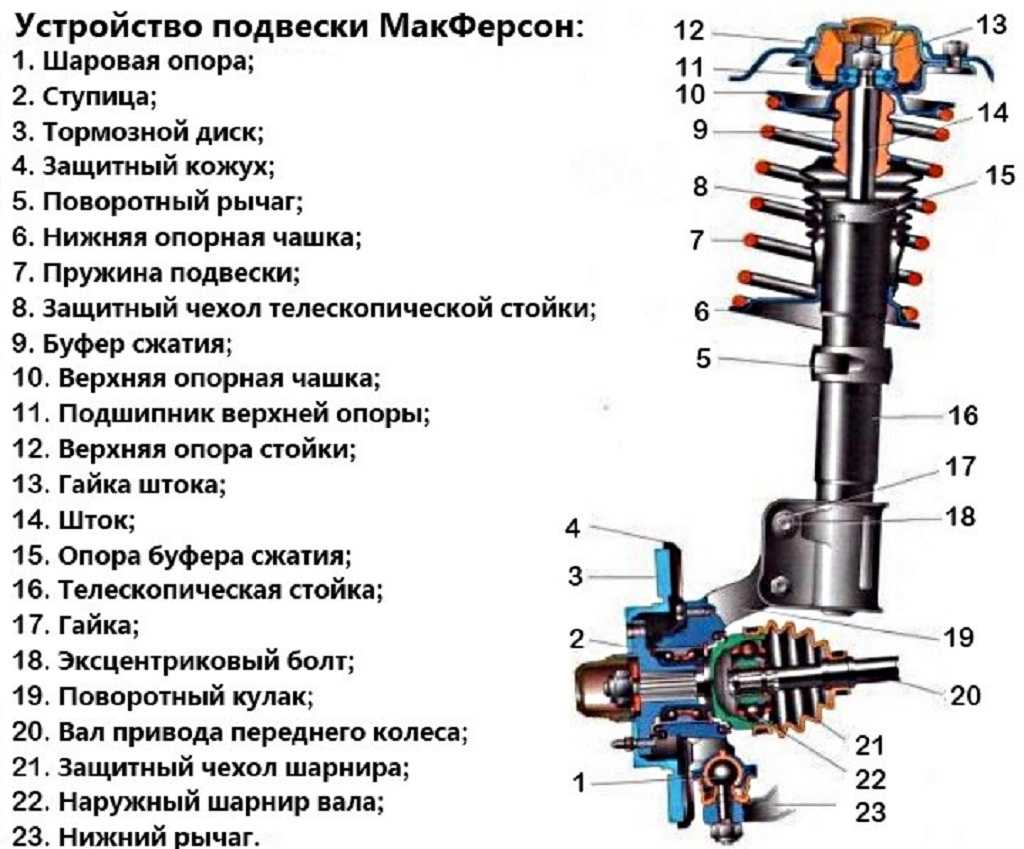

Устройство и принцип работы передней подвески
При создании отечественного внедорожника инженеры планировали автомобиль для комфортной езды, который каждый владелец сможет обслуживать самостоятельно. В то же время хотелось создать что-то новое, чтобы не уступать конкурентам.
В 2002 году с конвейера сошел первый внедорожник, оснащенный передней пружинной подвеской независимого типа. Такая конструкция обеспечивает комфортную езду:
- Верхний и нижний рычаги подвески Нива Шевроле – крепятся на сайлентблоки и соединяются с поворотным кулаком шаровыми опорами. Они обеспечивают перемещение правого и левого колес в вертикальной плоскости независимо друг от друга. Такая конструкция позволяет уверенно управлять автомобилем на неровной дороге.
- Амортизаторы с пружинами работают вместе, сглаживают неровности и предупреждают раскачивание автомобиля. Для меньшего вертикального биения стоит буфер хода отбоя и сжатия.
- Стабилизатор поперечной устойчивости состоит из поперечной балки и резиновых уплотнителей. Он обеспечивает плотное сцепление с дорогой при высокой скорости на резких поворотах – при наклоне одного бока автомобиля вторая сторона также прижимается к земле.
Передняя подвеска очень эргономичная и хорошо продумана – она позволяет уверенно чувствовать дорогу в любую погоду
При постоянной эксплуатации нужно не забывать проверять сход-развал, который регулируется шайбами между осью рычага и кронштейном, а также уделять внимание подшипнику передней ступицы
