Предохранители в авто chery tiggo 4

Блок в салоне

В салоне автомобиля блок с предохранителями и реле находится в нижней части панели приборов за пластиковой защитной крышкой.

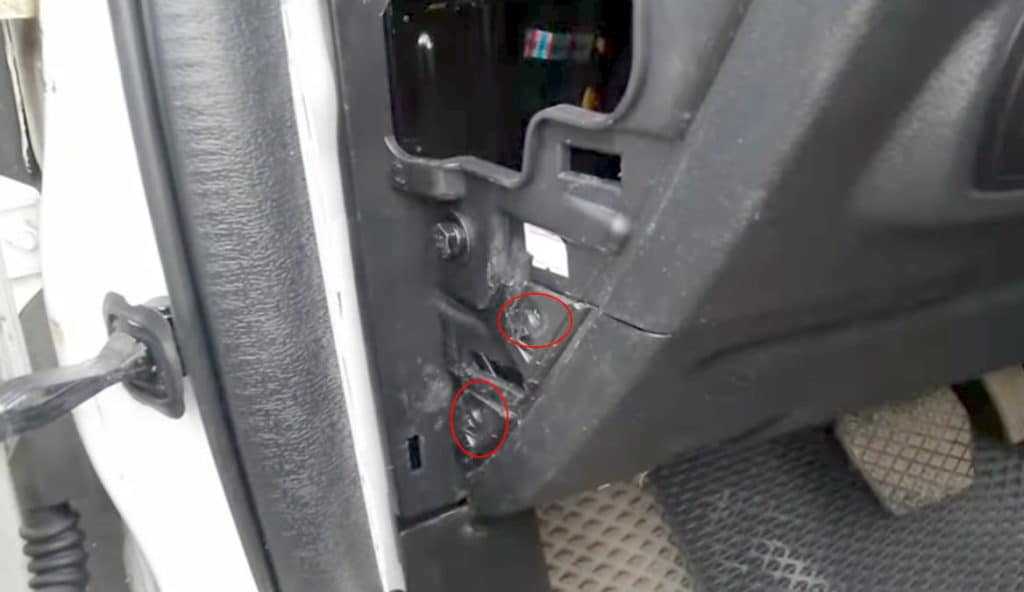

Для полного доступа надо сразу снять крышку с торца панели, что бы открутить 2 крепления нижней защиты.

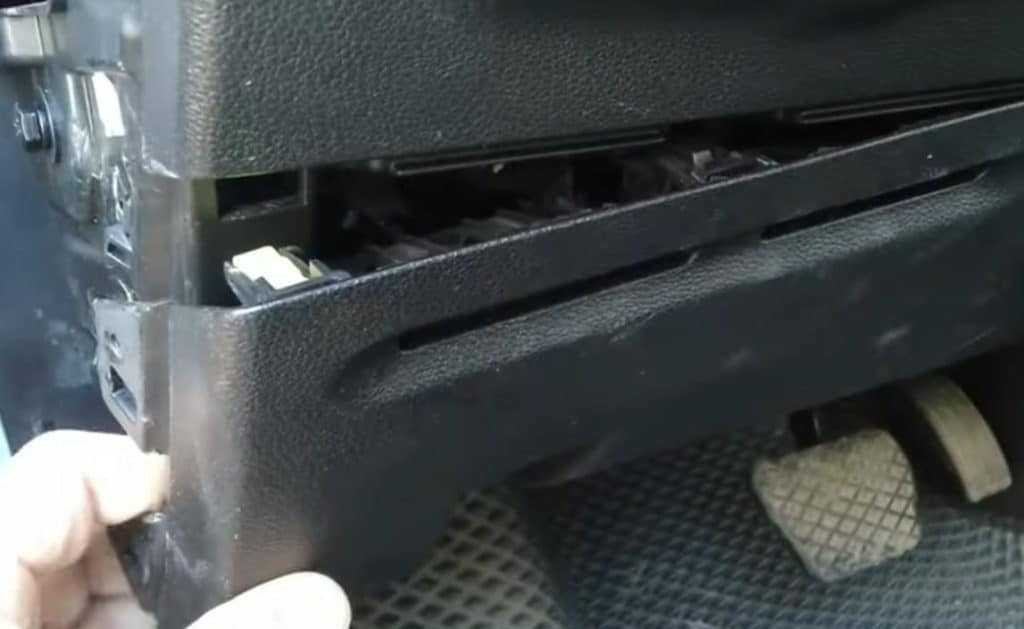

Далее надо снять её со всех защёлок.

Сам блок будет выглядеть примерно вот так.

Схема

Описание

RF01	10A Блок комфорта, блок управление панелью / комбинацией приборов, Иммобилайзер (BCM & ICM & IMMO)
RF02	Пусто
RF03	10A Датчик угла поворота рулевого колеса, EPS (EPS & SAM)
RF04	10A Пусто либо в некоторых комплектациях -Система кругового обзора на 360 градусов, система контроля слепых зон, мультимедийная система, Радар системы предупреждения о приближении к движущимся впереди автомобилям (AVM & BSD & MPC & MRR)
RF05	10A Подушки безопасности, блок управления системой (AIR BAG)
RF06	Пусто
RF07	10A Панель управления кондиционером, панель управления головным устройством, питание переключателя регулировки фар, переключателя управления люком (SEE NOTE)
RF08	Пусто
RF09	10A Магнитола, блок управления головным устройством, панель управления кондиционером и печкой (RADIO & AC & T-BOX)
RF10	Блок управления передней панели, датчик дождя (ICM& Rain Sensor)
RF11	Пусто
RF12	Пусто
RF13	Пусто
RF14	Пусто
RF15	7,5A Диагностика, Блок треккера, Ключ в положении Signal, Режим дистанционного управления, Катушка реле обогрева (DIAGNOSIS & VTM & KEYIN & EPB SW)
RF16	10A Блок зарядки ЮСБ, usb порт (USB POWER)
RF17	Пусто
RF18	10A Обогрев боковых зеркал заднего вида с электроприводом (левое и правое), Обратная связь работы системы обогрева / подогрева заднего стекла (MIRROR HEATER)
RF19	10A Система доступа и запуска двигателя без ключа PEPS, система полного привода, блок управления двигателем ECU и система старт-стоп DC-DC (ISS) (PEPS&DC(ISS))
RF20	30A Регулировка сиденья, электропривод (SEAT ADJ)
RF21	10A Цепь AM2 при пуске двигателя (на авто без системы бесключевого доступа PEPS) (IGN SW2)
RF22	20A Пусто либо зажигание положение 1 (IGN SW1)
RF23	10/15A Огни заднего хода (Reverse Lamp)
RF24	30A Обогрев заднего стекла, реле 03 (DEFROST)
RF25	Пусто
RF26	10A Блок упр. головным устр., э/привод регулировки левого зеркала, э/привод регулировки правого зеркала, блок BCM, люк в крыше (RADIO & BCM & MIRROR ADJ & SUN)
RF27	15A Прикуриватель (CIGAR LIGHT)
RF28	15A Розетка / Прикуриватель (SPARE POWER)
Реле
RRLY 01	Резерв
RRLY 02	Фонарь заднего хода для ISS (Reverse Lamp for ISS)
RRLY 03	Реле обогрева заднего стекла (DEFROST)

Типы и виды предохранителей chery Tiggo 4

втомобильные предохранители классифицируются по материалу легкоплавкой вставки на:

— свинцовые;
— оловянные;
— сплавные (олово + свинец);
— алюминиевые.
Их важной характеристикой является время срабатывания. Чем быстрее произойдет расплавление вставки, тем более надежно будет защищена схема при коротком замыкании на предмет перегрева проводников, возможного воспламенения

Для этого вставки изготавливают из металлов и сплавов с более низкой температурой плавления (перехода из твердого в жидкое агрегатное состояние). В некоторых типах для ускорения срабатывания применяют подпружинивание (типы FJ).

В автомобиле применяются предохранители различных типоразмеров.
Наибольшее применение в системах автомобилей получили предохранители типов:

— MAXI FX – силовые предохранители в подкапотном блоке;
— FTX NORM – предохранители в подкапотном и салонном блоках;
— FNL VINI – в подкапотном и салонном блоке предохранителей;
— FJ10 – в подкапотном блоке силовых предохранителей.
— В зависимости от номинала предохранителя, обычно указанного на его корпусе, применяется дополнительная цветовая маркировка, точнее, основной цвет его корпуса.

Как найти неисправный предохранитель:

Если вы столкнулись с проблемой электрической системы автомобиля и подозреваете, что в ней возможна неисправность предохранителя, вам необходимо проверить его состояние. Для этого выполните следующие действия:

Найдите панель предохранителей. Обычно она располагается на панели приборов, возле рулевого колеса или в багажнике. Если вы не знаете, где именно находится панель предохранителей в вашем автомобиле, обратитесь к руководству по эксплуатации.
Откройте крышку панели предохранителей. Для этого может потребоваться использование отвертки или другого инструмента.
Осмотрите предохранители на наличие повреждений или перегоревших проводов. Перегоревший предохранитель обычно имеет темную или неровную поверхность.
Используя лампочку-проверку или мультиметр, проверьте провода и разъемы, связанные с предохранителем. Предохранитель нередко идет через соединительные блоки или реле, поэтому убедитесь, что все соединения надежны и не окислены.
Если вы обнаружили поврежденный предохранитель или проблему с проводами, замените их на новые. Убедитесь, что заменительный предохранитель имеет ту же самую номинальную мощность, что и исходный.

Если после проверки и замены предохранителей проблема не устраняется, рекомендуется обратиться к специалисту для проведения более глубокой диагностики электрической системы автомобиля.

Не забывайте, что предохранители защищают электрическую систему автомобиля от перегрузок и короткого замыкания, поэтому в случае неисправности рекомендуется немедленно заменить поврежденный предохранитель для предотвращения возможных повреждений и обеспечения безопасности.

Может быть интересно

Регулировка зазоров клапанов на двигателе 402 (Газель)

Регулировка зазоров клапанов на верхнеклапанных моторах автомобилей ГАЗНичто так не услаждает слух истинного автолюбителя, как низкий шепот ровно работающего на холостых оборотах двигателя.

Пять причин любить и ненавидеть Nissan Pathfinder III

Их становится все меньше настоящих, мощных, выносливых, готовых и в пир, и в мир Вы, конечно, поняли, что я говорю о внедорожниках.

Чек на приборной панели причины, методы устранения

Появление на приборной панели значка Чек не сигнализирует ничего хорошего. Что делать? Стоит понимать, что в первую очередь, если загорелся значок Check Engine это означает неисправность двигателя.

ТОП10 причин почему загорелся check engine

Если ваш авто выдает ошибку Check Engine, тогда эта статья для вас. Перевод выражения check engine на русском языке дословно звучит как проверьте двигатель.

Инспекция места расположения предохранителей в моторном отсеке

Для осмотра места расположения предохранителей в моторном отсеке выполните следующие действия:

Откройте капот автомобиля.
Найдите моторный отсек, который находится впереди водительского сиденья.
Осмотрите верхнюю крышку блока предохранителей, находящуюся в моторном отсеке.
Снимите верхнюю крышку, открыв доступ к предохранителям.
Внимательно осмотрите каждый предохранитель на наличие повреждений.
При необходимости замените поврежденные предохранители.

Необходимо помнить о том, что при замене предохранителей следует использовать предохранители с той же характеристикой, как у поврежденного предохранителя. В противном случае может возникнуть повреждение электрической системы автомобиля.

Осмотр места расположения предохранителей в моторном отсеке проводится периодически или при возникновении проблем с электрической системой автомобиля. Это важная профилактическая мера, помогающая предотвратить серьезные поломки и сохранить работоспособность автомобиля Чери Тигго 4.

Почему плавится предохранитель прикуривателя chery Tiggo 4

Предохранитель прикуривателя часто выходит из строя. В большинстве случаев это не связано с курением. В прикуриватель часто устанавливаются разъемы питания дополнительного оборудования (радар-детекторы, навигаторы, прочие автогаджеты), компрессор, зарядные устройства мобильной техники, разветвители и тройники сомнительного качества.

В некоторых случаях одновременное подключение нескольких гаджетов может привести к превышению максимального тока по цепи питания разъема прикуривателя.

Встречаются автовладельцы, которые искусственно повышают номинал предохранителя в цепи питания разъема прикуривателя. Это делать крайне опасно! Сечение проводника, ведущего к разъему, может не соответствовать повышенному току, он может перегреться, что вызовет короткое замыкание и возгорание.

Часто возникают такие ситуации при использовании рекламируемого дополнительного электрического обогревателя салона, питающегося от разъема прикуривателя.

Шаг 2: Открытие крышки блока предохранителей

Перед тем как приступить к замене предохранителей, необходимо открыть крышку блока предохранителей вашего автомобиля Чери Тигго 4. Следуйте инструкциям ниже:

Найдите блок предохранителей в салоне вашего автомобиля. Обычно он расположен под приборной панелью, возле рулевого колеса или под капотом.
Проверьте наличие закрытой крышки на блоке предохранителей. В случае ее наличия, вам потребуется ее снять.
Для снятия крышки предохранителей, обычно требуется просто потянуть ее вверх или в сторону. Однако, сделайте это аккуратно, чтобы не повредить пластиковые крепления.
Если крышка блока предохранителей не снимается, обратитесь к руководству по эксплуатации вашего автомобиля или обратитесь к специалистам.

После успешного удаления крышки блока предохранителей вы готовы к дальнейшим манипуляциям с предохранителями вашего автомобиля.

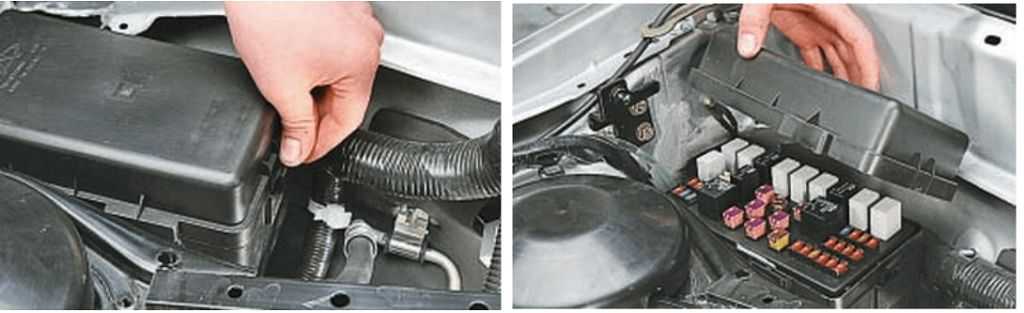

Подкапотный блок

Найти блок предохранителей в моторном отсеке Chery Tiggo 11 легко: он расположен рядом с корпусом воздушного фильтра.

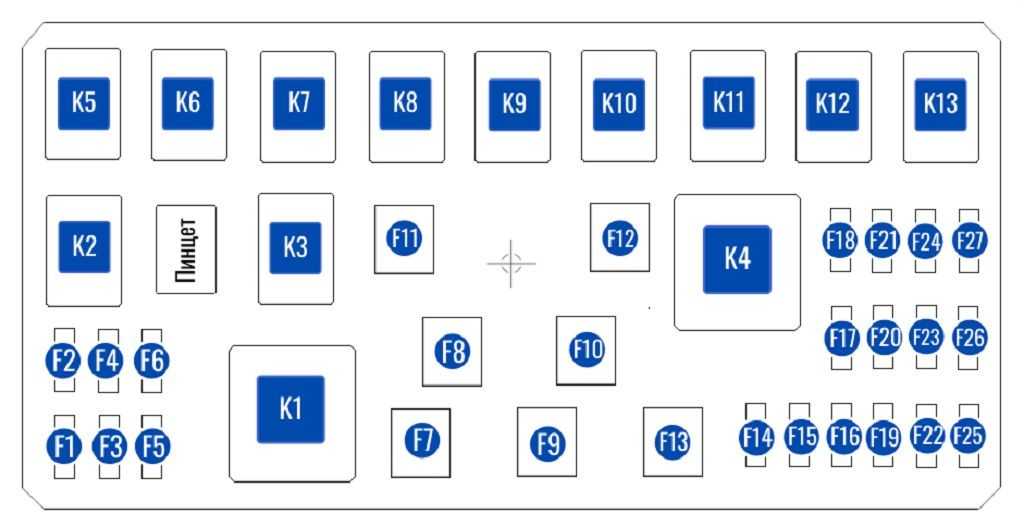

Схема расположения предохранителей представлена ниже.

Чаще всего перегорают:

F1 или F2 – левая и правая лампы ближнего света соответственно;

F3 – реле управления бензонасосом;

F5 или F6 – левая и правая лампа дальнего света соответственно;

F12 – реле управления стартером;

F14 – лампы заднего хода;

F16 – реле управления возбуждением генератора;

F18 – передние противотуманные фары;

F19 – реле управления вентилятором охлаждения радиатора и испарителя кондиционера;

F23 – стоп-сигналы.

ВАЖНО: взамен сгоревшего предохранителя должен устанавливаться только предохранитель такого же номинала. Ни в коем случае нельзя принудительно закорачивать электрическую цепь «жучком», это может привести к возгорания электропроводки

Поиск предохранителей Чери Тигго 4

Предохранители Чери Тигго 4 расположены в блоке предохранителей, который можно найти под рулем водителя. Блок предохранителей обычно имеет защитный кожух, который нужно снять, чтобы получить доступ к предохранителям.

В блоке предохранителей Чери Тигго 4 обычно установлены предохранители различных типов и значений, которые отвечают за различные электрические системы автомобиля. Чтобы найти нужный предохранитель, необходимо обратиться к схеме расположения предохранителей, которая обычно нанесена на внутреннюю сторону крышки блока предохранителей.

При поиске и замене предохранителей на Чери Тигго 4 важно учитывать их тип и номинал. Некорректная замена предохранителя может привести к неправильной работе электрической системы или даже к возникновению аварийной ситуации

Поэтому перед заменой предохранителя рекомендуется ознакомиться с инструкцией по эксплуатации автомобиля или проконсультироваться с автосервисом.

После нахождения нужного предохранителя в блоке предохранителей Чери Тигго 4, для его замены необходимо аккуратно вытянуть его из гнезда и установить новый предохранитель того же типа и номинала. После замены предохранителя рекомендуется проверить работу соответствующей электрической системы автомобиля.

Тип предохранителя	Номинал	Функция
ATO	2А	Сигнальные огни
ATO	10А	Фары
MINI	7,5А	Стеклоочистители
MINI	15А	Электростеклоподъемники

Убедитесь, что у вас есть запасные предохранители нужного типа и номинала перед началом замены предохранителей. В случае если предохранители постоянно перегорают, это может указывать на проблему ваших электрических систем. В этом случае рекомендуется обратиться к автосервису для диагностики и ремонта.

Как найти главный ящик предохранителей Чери Тигго 4

Главный ящик предохранителей Чери Тигго 4 находится в салоне автомобиля. Для доступа к нему выполните следующие шаги:

Откройте переднюю дверь водителя и сядьте за руль автомобиля.
Под нижней частью приборной панели, с левой стороны от педалей, найдите панель, которая закрывает главный ящик предохранителей.
Осторожно выньте панель, используя пластиковый отвертку или подходящий инструмент.
Под панелью вы увидите главный ящик предохранителей со списком и нумерацией предохранителей.

Обратите внимание на то, что главный ящик предохранителей Чери Тигго 4 может располагаться в разных местах в зависимости от года выпуска и комплектации модели. Если вы не можете найти ящик предохранителей по описанной выше инструкции, рекомендуем обратиться к руководству по эксплуатации автомобиля или проконсультироваться с сервисным центром Чери

Предохранители и реле

БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОТОРНОМ ОТСЕКЕ

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОТОРНОМ ОТСЕКЕ

■ ОПИСАНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОТОРНОМ ОТСЕКЕ

№ п.п.	Описание	№ п.п.	Описание	№ п.п.	Описание
EF01	Фара дальнего света правая	EF17	ЕСиДСи (автомобиль с CVT)	EF33
EF02	Фара дальнего света левая	EF18	Запасной	EF34	Питание системы зажигания
EF03	Фара ближнего света правая	EF19	TCU (автомобиль с CVT)/ECU	EF35	Топливный насос
EF04	Фара ближнего света левая	EF20	Запасной	EF36	Система ABS/ESP
EF05	Противотуманная фара	EF21	—	EF37	Запасной
EF06	EF22	—	EF38	Обмотка реле топливного насоса/Обмотка реле вентилятора
EF07	Катушка зажигания	EF23	—	EF39	Кислородный датчик
EF08	Форсунка/Положение распредвала	EF24	—	EF40	Блок управления
EF09	—	EF25	Звуковой сигнал	EF41	Стартер
EF10	Компрессор системы кондиционирования воздуха	EF26	Запасной	EF42
EF11	EF27	Датчик расхода воздуха/Адсорбер	EF43	IGN1
EF12	—	EF28	Выключатель фонаря заднего хода (механическая коробка передач)	EF44	—
EF13	—	EF29	Цепь возбуждения генератора	EF45	—
EF14	—	EF30	Фонарь заднего хода/датчик системы помощи при движении задним ходом (автомобиль с CVT)	EF46	TCU (автомобиль с CVT)
EF15	IGN2	EF31	—	EF47	Система ABS/ESP
EF16	—	EF32	EF48	Цепь питания дополнительного электрооборудования

БЛОК «А» ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ АВТОМОБИЛЯ

■ РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В БЛОКЕ А ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ АВТОМОБИЛЯ

■ ОПИСАНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ АВТОМОБИЛЯ

№ п.п.	Описание	№ п.п.	Описание	№ п.п.	Описание
RF01	Система помощи при движении задним ходом	RF10	Панель управления системой кондиционирования воздуха	RF19	—
RF02	Подсветка выключателя режима SPORT (автомобиль с СУТ)/Пере-ключатель корректора фар	RF11	RF20	—
RF03	Обмотка реле фонаря заднего хода (автомобиль с CVT)	RF12	RF21	Панель управления автоматической системой кондиционирования воздуха
RF04	RF13	Обмотки реле обогревателя заднего стекла, вентилятора, обогревателя сидений/Аудиосистема/Блок ВСМ	RF22	Аудиосистема
RF05	RF14	Прикуриватель	RF23	Панель приборов/Диагностический разъем
RF06	Датчик скорости поворота вокруг вертикальной оси/Датчик угла поворота рулевого вала/Панель приборов/Сигнализатор непри-стегнутого ремня безопасности переднего пассажира/Диагностический разъем/Иммобилайзер/ Индикатор системы ESP	RF15	Переключатель регулировки наружных зеркал заднего вида/ Переключатель электропривода вентиляционного люка	RF24	Датчик ключа
RF07	BCM/EPS/PEPS	RF16	—	RF25	—
RF08	Подушка безопасности	RF17	—	RF26	—
RF09	Выключатель стоп-сигналов	RF18	—

БЛОК «В» ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ АВТОМОБИЛЯ

■ РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В БЛОКЕ В ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ АВТОМОБИЛЯ

■ ОПИСАНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В САЛОНЕ АВТОМОБИЛЯ

№ п.п.	Описание	№ п.п.	Описание	№ п.п.	Описание
RF27	Запасной	RF36	Резервный	RF45	Резервное питание
RF28	—	RF37	Обогрев сиденья переднего пассажира	RF46	Замок зажигания
RF29	—	RF38	RF47	Кнопка запуска и остановки двигателя
RF30	Блок А предохранителей и реле в салоне автомобиля	RF39	RF48	—
RF31	—	RF40	Функция защиты от защемления (правая дверь)	RF49	Вентиляционный люк
RF32	Электропривод регулировки сидений	RF41	Функция защиты от защемления (левая дверь)	RF50	—
RF33	Обогрев заднего стекла	RF42	Сигнал обратной связи обогревателя заднего стекла и наружных зеркал заднего вида	RF51	—
RF34	Обогрев сиденья водителя	RF43
RF35	Выключатель стоп-сигналов	RF44

Защищаемая цепь и номиналы предохранителей в главном блоке Chery Tiggo 11

Предохранители, чаще всего выходящие из строя:

F1, 5А – цепи подсветки приборной панели;

F2, 10А – лямбда-зонд, датчик кислорода, паровоздушный клапан бензобака;

F3, 10А – управление системой ABS;

F4, 5А – управление кондиционером/климат-контролем;

F5, 15А – розетка 12 В/прикуриватель;

F6, 10А – аналоговая панель приборов;

F7, 15А – медиасистема;

F8, 10А – диагностический разъём OBDII;

F10, 15А – задний дворник;

F11, 25А – передние дворники;

F12, 5А – реле дальнего и ближнего света;

F13, 10А – управление подушками безопасности;

F15, 7,5А – управление электрорегулировкой зеркал заднего вида;

F16, 15А – подогрев передних сидений;

F18, 10А – управление иммобилайзером, центральным замком, сигнализацией;

F20, 20А – электропривод люка;

F22, 15А – освещение салона;

F24, 10А – подача сигнала;

F25, 10А – управление режимом работы вентилятора салона;

F27, 10А – обогрев зеркал заднего вида.

В зависимости от комплектации и года выпуска отдельных систем на Chery Tiggo 11 может и не быть, как, например, опции электроподогрева зеркал заднего вида. В этом случае на месте предохранителя устанавливается или технологическая заглушка, или монтируется «запасной, резервный» предохранитель, не включенный в электрическую цепь.
