Предохранители форд куга 2013 схема расположения

Моторного отсека

Он находится рядом с аккумулятором.

Номер	Амперы	Защищенные цепи
1	40	Вентилятор
2	80	Система гидроусилителя руля
3	60	Электропитание распределительной коробки в салоне 1
4	60	Электропитание распределительной коробки в салоне 2
5	80	Нагреватель PTC
6	60	Свечи накаливания (только дизельное топливо)
7	тридцать	Насос ESP
8	двадцать	Клапаны ESP
9	двадцать	Модуль управления трансмиссией
10	тридцать	Воздуходувка систем отопления, вентиляции и кондиционирования
11	двадцать	Выключатель зажигания
12	40	Реле зажигания 15л
13	двадцать	Соленоид стартера
14	40	Обогрев лобового стекла, правая сторона
15	—	Не используется
16	40	Лобовое стекло с подогревом, левая сторона
17	—	Не используется
18	тридцать	Преобразователь мощности
19	10	Модуль ESP
20	15	Звуковой сигнал
21	двадцать	Дополнительный обогреватель
22	10	Модуль гидроусилителя руля
23	тридцать	Омыватель фар
24	15	Подогреватель топлива (дизель)
25	10	Зажигание, реле
26	15	Автоматическая коробка передач
27	10	Муфта системы кондиционирования
28	10	Контроль свечей накаливания (только дизельное топливо)
29	10	Двухзонная система отопления, вентиляции и кондиционирования
30	3	Модуль управления трансмиссией
31	10	Интеллектуальный датчик системы зарядки аккумулятора
32	10	Форсунки (только бензин)
33	10	Лямбда-зонд (только бензин)
34	10	Катушки зажигания, клапаны
35	10	Модуль управления трансмиссией, клапаны;
36	10	Модуль управления трансмиссией

1. бронировать
2. Реле звукового сигнала
3. Реле фонарей заднего хода
4. бронировать
5. Реле подогревателя топлива
6. бронировать
7. Реле обогревателя лобового стекла
8. Реле основных цепей зажигания
9. Реле насоса омывателя фар
10. Реле электродвигателя вентилятора отопителя
11. Реле положения дроссельной заслонки полностью открыто
12. Реле свечей накаливания
13. Реле стартера
14. Реле управления двигателем

Блок под капотом

Находит в левой части подкапотного пространства и закрыт защитной крышкой.

p, blockquote 4,0,0,0,0 —>

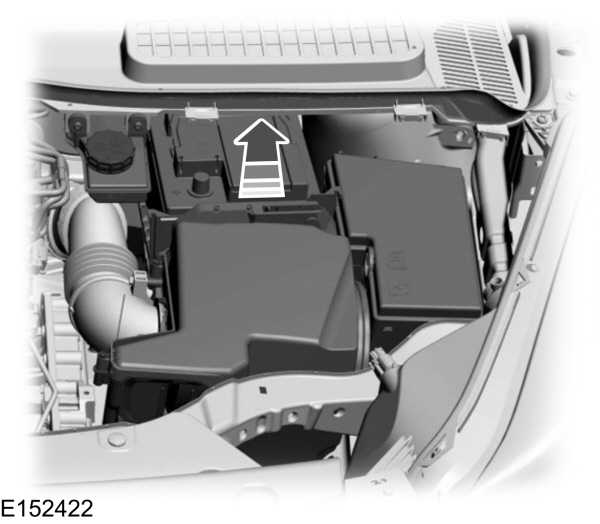

Как снять крышку блока предохранителей

Для того что бы снять крышку блока предохранителей под капотом ford kuga 2, надо найти с задней стороны соответствующие фиксаторы — защелки.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Далее просто потянуть от себя и вверх. На внутреннюю сторону крышки будет нанесена актуальная схема блока.

p, blockquote 7,0,1,0,0 —>

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

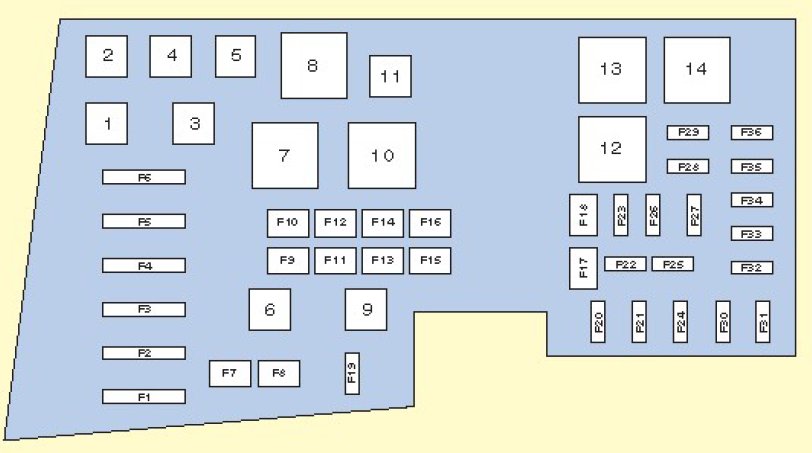

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание

p, blockquote 12,0,0,0,0 —>

F1	Резерв
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	Резерв
F7	40А Антиблокировочная система тормозов, управление системой динамической стабилизации
F8	30А Электронная система динамической стабилизации
F9	20А Омыватели фар
F10	40А Электродвигатель вентилятора отопителя
F11	30А Модуль качества напряжения, блок управления системами кузова
F12	30А Модуль управления силовым агрегатом
F13	30А Реле стартера
F14	40А Правая сторона обогреваемого ветрового стекла
F15	20А Передний прикуриватель, дополнительные гнезда электропитания
F16	40А Левая цепь обогреваемого ветрового стекла
F17	20А Дополнительный отопитель
F18	Резерв
F19	5А Антиблокировочная система тормозов, управление системой динамической стабилизации
F20	15А Звуковой сигнал
F21	5А Выключатель стоп-сигналов
F22	15А Система мониторинга аккумуляторной батареи
F23	5А Соленоиды реле
F24	5А Управление освещением
F25	Резерв
F26	5А Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями)
F26	15А Питание катушки реле системы управления двигателем (автомобили с дизельным двигателем), система управления коробкой передач (автомобили с дизельным двигателем)
F27	15А Муфта компрессора системы кондиционирования
F28	5А Система адаптивного круиз-контроля (автомобили с системой авто-старт-стоп)
F29	25А Обогреватель заднего стекла кузова
F30	Резерв
F31	Резерв
F32	15А Модуль управления двигателем
F33	10А Модуль управления двигателем
F34	10А Модуль управления двигателем
F35	15А Модуль управления двигателем
F36	5А Активные жалюзи радиатора
F37	5А Питание индикатора отключения надувной подушки безопасности пассажира
F38	5А Модуль управления двигателем, модуль управления коробкой передач
F39	5А Фары, коррекция наклона света фар
F40	5А Электрический усилитель рулевого управления
F41	20А Блок управления системами кузова
F42	15А Очиститель заднего стекла
F43	15А Фары
F44	5А Система адаптивного круиз-контроля (автомобили без системы авто-старт-стоп)
F45	10А Обогреваемый распылитель омывателя
F46	40А Автоматический режим работы стеклоочистителя
F47	Резерв
F48	15А Испаритель дизельного топлива
R1	Резерв
R2	Реле звукового сигнала
R3	Реле испарителя дизельного топлива
R4	Резерв
R5	Резерв
R6	Резерв
R7	Силовое реле — Антиобледенитель ветрового стекла
R8	Резерв
R9	Реле Омывателей фар
R10	Реле стартера
R11	Муфта компрессора системы кондиционирования — реле
R12	Силовое реле — Вентилятор системы охлаждения
R13	Вентилятор обогревателя — мини реле
R14	Реле системы управления двигателем
R15	Силовое реле — Обогреватель заднего стекла
R16	Силовое реле — Зажигание

Замена деталей

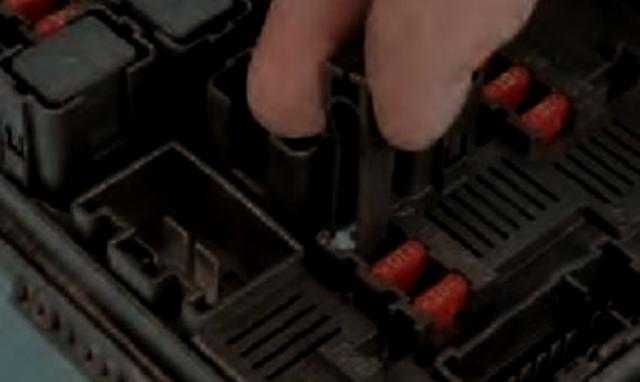

Причиной поломки платы блока является резкий перепад напряжения. Процесс плавит контакты и может убить устройство. Также нередкой причиной выступает попадание воды. Любая электроника боится влаги и пыли.

Замена реле регулятора генератора

После того, как подучилось проверить регулятор напряжения, и установить, что модуль не исправен – следует его заменить. Сама процедура выглядит крайне просто. От клеммы отсоединяется фишка проводки. Далее откручивается блочок и меняется на новый элемент.

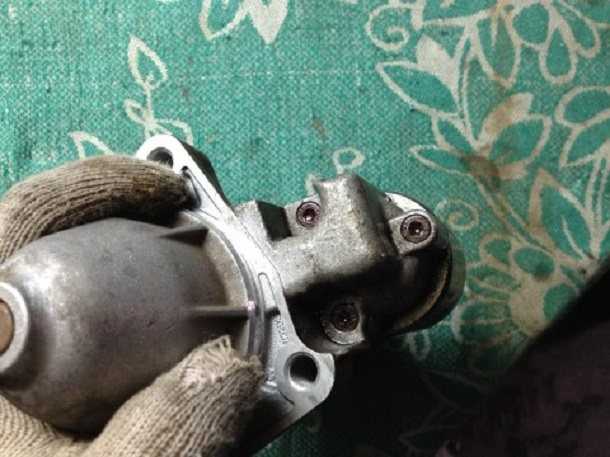

Замена втягивающего реле

Втягивающий элемент заменить сложнее, но это реально сделать самостоятельно.

• Установить машину на ровную поверхность и поднять ручник до упора.
• Снять клеммы с аккумуляторной батареи.
• Влезть под машину и открутить 9 винтов защиты двигателя.
• Далее показывается сам стартер. Здесь потребуется отключить фишки мешающих элементов бортовых цепей.

Дальше, нужно открутить три винтика креплений стартера к блоку двигателя.

• После этого можно полностью снять устройство с машины.
• Последний этап – отключение втягивающего. Для этого откручиваются три винта и деталь просто вынимается с посадочного места.

Установка новой детали выполняется в обратной последовательности.

Ходовая

Тойота Ленд Крузер Прадо 120 комплектовался, как обычной, так и более комфортной – пневмоподвеской. Амортизаторы ходят более 200-250 тыс. км. Для замены всех стоек придется выложить около 20-25 тыс. рублей. Шаровые ходят около 150-200 тыс. км и меняются в сборе с нижними рычагами (около 10 тыс. рублей). Сайлентблоки подвески ходят более 150-200 тыс. км. Стойки переднего стабилизатора служат более 120-150 тыс. км. После 150-200 тыс. км нередки случаи разрушения заднего стабилизатора. За новый придется отдать около 5 000 рублей. На автомобилях старше 7-8 лет порой наблюдается небольшой перекос на левую сторону. Причина в особенностях развесовки, левая сторона нагружена больше. Некоторые сервисы рекомендуют поменять местами левые и правые пружины.

Пневмоподушки ходят более 150-200 тыс. км. Новый пневмобаллон обойдется в 5-6 тыс. рублей, работа по его замене — около 1-1,5 тыс. рублей. Пневмокомпрессор при исправных пневмоподушках ходит более 200-250 тыс. км. Если кататься на «травящих», то его ресурс не превышает 150 000 км. Новый компрессор сравнительно недорогой 9-10 тыс. рублей. Наименее надежный элемент пневмоподвески – датчик положения кузова, ресурс которого около 60-100 тыс. км. При его отказе кузов постоянно находится в самом верхнем положении. Новый датчик дилеры готовы заменить за 20 000 рублей. Аналог можно найти за 6000 рублей, работа по его замене обойдется не дороже 2 000 рублей. Причиной излишней жесткости пневмоподвески (постоянная работа в режиме «спорт») может стать обрыв провода в гофрированной трубке на корпусе амортизатора, чаще левого.

С «возрастом» на Прадо 120 в рулевой появляются люфты — при пробеге более 80-120 тыс. км. Свою лепту вносят шлицевое соединение рулевой колонки, рулевой карданчик и промежуточный вал. Если при езде на большой скорости по ухабам сильно отдает в руль, значит, пришло время эластичной муфты рулевой. Рулевые тяги ходят более 200-250 тыс. км.

Тормоза внедорожника часто доставляют проблемы. При этом педаль тормоза становится «ватной». Владельцы бьются в поисках главной причины, но иногда безуспешно. Как правило, беспокойства начинаются после 150-200 тыс. км. Первыми под подозрения попадают «подзакисшие» суппорта. Ремонт обходится в 3-10 тыс. рублей. Далее настает очередь гидроаккумулятора стоимостью около 10 тыс. рублей, а затем уж и главного тормозного цилиндра — около 30-35 тыс. рублей. Нередко источник бед с тормозами – неисправный клапан в крышке бачка с тормозной жидкостью. С крышки и стоит начинать поиск виновника. Новая крышка стоит чуть более 300 рублей.

На Prado 120 старше 5-ти – 6-ти лет начинают закисать тросы ручника. Стоимость двух тросов около 3-4 тыс. рублей. Работа по их замене обойдется в 1-1,5 тыс. рублей.

Покупка датчика, определяющего положение кузова Toyota

Причин выхода из строя датчика уровня кузова множество. Это эксплуатация в экстремальном режиме и условиях высокой влажности, износ контактных дорожек, коррозия электрики, закисание шарниров, перелом тяги. Фары при этом начинают светить выше или ниже изначально настроенного уровня.

Задние измерители выходят из строя чаще, поскольку эксплуатируются в худших условиях. Прикрепленные за колесами, они принимают на себя значительное количество загрязнений. На приборной панели при этом загорается иконка, изображающая лампочку или буквы AFS.

• Для устранении неисправности бывает достаточно разобрать и почистить прибор.
• Если тяж лопнул, но у вас сохранился наконечник, возьмите болт подходящей длины и сделайте тягу, срезав с него шляпку.

Прибор выпускается в сборе и недешев. Воспользуйтесь возможностью купить датчик положения кузова Тойота, тягу и разъем по отдельности. Детали, представленные в каталоге, подходят для полно- и переднеприводных автомобилей.

Источник

Ford Tourneo Connect – предохранители и реле

Ford Tourneo Connect первого поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах. После этого с 2013 года и по настоящее время собирается 2 поколение модели. В нашей публикации вы найдете описание блоков предохранителей и реле Форд Торнео первого поколения, места расположения блоков их схемы и фотографии. Отметим …

Компактный кроссовер Ford Kuga 1 го поколения выпускался в 2008, 2009, 2010, 2011 и 2012 году с дизельными и бензиновыми двигателями. В нашем материале мы покажем расположение всех электронных блоков управления, подробно опишем блоки предохранителей и реле форд куга 1. Выделим предохранитель отвечающий за прикуриватель.

Под капотом

На авто 2021 года под капотом устанавливается сразу два блока вставок. Первый – основной, защищает вторичные цепи приборов или отвечает за их активацию. Второй – силовой, представлен как панель силовых магистралей.

Монтажный блок

Подкапотный модуль расположен с левой стороны мотора у крыла машины. Чтобы открыть блок, потребуется демонтировать верхнюю крышку панели. На фото представлены предохранители автомобиля 2017 года.

Блок силовых предохранителей

Смонтированы в панель возле аккумуляторной батареи. Здесь находятся высоко мощные плавкие вставки.

Руководство Форд Куга 2

Нужно больше информации про ремонт и обслуживание Ford Kuga 2 ? Изучите данное руководство «скачать» либо этот материал. А если остались вопросы, задавайте их в комментарии.

Источник статьи: http://vsepredohraniteli.ru/ford/kuga-2.html

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?
  • Правообладателям
  • Политика конфиденциальности

  Авто мастер на все руки 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Где находятся предохранители Лада Калина 2

Блок предохранителей располагается возле левой ноги водителя. Потяните за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки запирания (№4 и 5) и снимите крышку.

Установка крышки блока предохранителей производится в следующем порядке: сначала защелкиваете правые элементы крепления, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.

На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K), а также их нумерация.

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь. И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.

Блок в салоне

Он находится под панелью приборов со стороны пассажира, под бардачком.

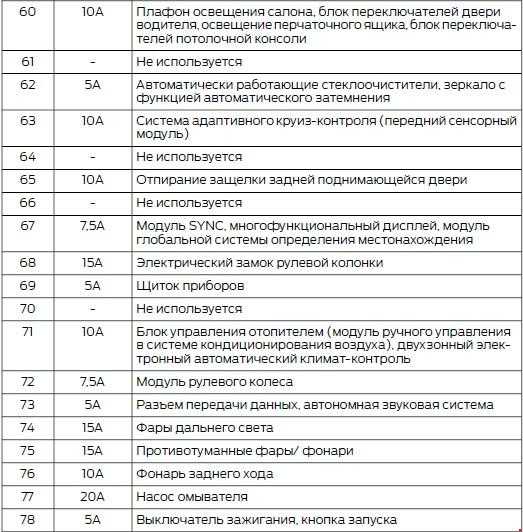

Обозначение

p, blockquote 12,0,0,0,0 —>

100	10А Электронные модули (питание от замка зажигания)
101	20А Электрический привод водительского сиденья
102	10А Управление отопителем, дистанционный приемник управления
103	10А Питание органов управления внешним освещением от аккумуляторной батареи
104	10А Система экономии электроэнергии, плафоны внутреннего освещения
105	25А Обогреватель заднего стекла
106	20А Запуск двигателя без ключа
107	10А Батарейное питание комбинации приборов, бортовая диагностика
108	7,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109	20А Прикуриватель, дополнительная электрическая розетка сзади
110	10А Питание переключателя системы наружного освещения в дневное время от генератора
111	5А Топливный насос (только дизельный двигатель)
111	15А Топливный насос (только бензиновый двигатель)
112	15А Модули аудиосистемы (питание от аккумуляторной батареи)
113	10А Лампы наружного освещения в дневное время (подфарники)
114	10А Питание комбинации приборов от генератора, иммобилайзер двигателя
115	7,5А Питание органов управления внешним освещением от генератора
116	20А Противотуманные фары/ фонари
117	7,5А Освещение регистрационного знака
118	20А Модуль электрооборудования двери (левой задней)
119	15А Дополнительное гнездо питания в багажном отделении
119	25А Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120	20А Модуль электрооборудования двери (правой задней)
121	20А Электрообогрев передних сидений
122	10А Модуль подушки безопасности
123	7,5А Электрообогрев наружных зеркал заднего вида
124	7,5А Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125	7,5А Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126	20А Система управления замками без помощи ключа
127	Резерв
128	Резерв
129	20А Cтеклоочистители ветрового стекла
130	10А Модуль AWD
131	15А Очиститель заднего стекла
132	15А Стоп-сигналы
133	25А Реле центральной блокировки замков, модуль двери пассажира
134	20А Реле центральной системы блокировки, модуль двери водителя
135	20А Лампы для дневного времени
136	15А Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137	10А Динамик включения аварийного батарейного питания
138	10А Модуль управления силовым агрегатом, педаль акселератора, автоматическая коробка передач, мониторинг бесключевого модуля IGN
139	10А Дальний свет фар, правая сторона
140	10А Дальний свет фар, левая сторона
141	10А Фонарь заднего хода
142	15А Ближний свет фар (правая сторона)
143	15А Ближний свет фар (левая сторона)

Предохранители и блоки реле для Ford Kuga Mk1 (2008-2012) со схемами и описанием

Схема блока предохранителей (схема расположения предохранителей), расположение и назначение предохранителей Ford Kuga Mk1 (2008, 2009, 2010, 2011, 2012).

Проверка и замена предохранителей

Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.

Уведомление

• Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
• Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
• Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Схема блока предохранителей в салоне

1. Выверните винты в обшивке панели приборов под перчаточным ящиком и опустите обшивку.
2. Ослабьте винты.
3. Опустите блок предохранителей и потяните его на себя.

Источник статьи: http://4838.ru/predohraniteli-i-bloki-rele-dlya-ford-kuga-mk1-2008-2012-so-shemami-i-opisaniem/

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Блок под капотом

Расположен под защитной крышкой с левой стороны, рядом с аккумулятором.

Назначение предохранителей

p, blockquote 18,0,0,0,0 —>

1	50А Электро вентилятор охлаждения двигателя
2	80А Рулевое управление с усилителем
3	60А Внутренний блок предохранителей 1
4	60А Внутренний блок предохранителей 2
5	80А Отопитель PTC
6	60А Свечи подогрева (только для автомобилей с дизельными двигателями)
7	30А Анти блокировочная система АБС, насос системы динамической стабилизации
8	20А Анти блокировочная система ABS, клапаны системы динамиче­ской стабилизации
9	20А Блок управления силовым агрегатом
10	30А Вентилятор системы климат-контроля
11	20А Выключатель зажигания (стартера и приборов)
12	40А Реле 15 зажигание
13	20А Электрическая обмотка стартера
14	40А Обогрев лобового стекла, правая сторона
15	Резерв
16	40А Обогрев ветрового стекла, левая сторона
17	Резерв
18	30А Преобразователь мощности
19	10А Модуль ABS
20	15А Звуковой сигнал
21	20А Вспомогательный отопитель
22	10А Модуль усилителя рулевого управления
23	30А Омыватели фар
24	15А Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25	10А Реле зажигания
26	10А Автоматическая коробка передач
27	10А Муфта компрессора системы кондиционирования
28	10А Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29	10А Система раздельного климат-контроля
30	3А Блок управления силовым агрегатом, автоматическая трансмиссия
31	10А Интеллектуальная зарядка аккумуляторной батареи
32	10А Автоматическая коробка передач
33	10А Подогреваемые кислородные датчики (только для автомо­билей с бензиновыми двигателями)
33	10А Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34	10А Форсунки, катушки зажигания
10	10А Блоку правления силовым агрегатом, клапана, электромаг­нитный клапан
36	10А Блок управления силовым агрегатом

p, blockquote 20,0,0,0,0 —>

1. Резерв
2. Реле звукового сигнала
3. Реле фонарей заднего хода
4. Резерв
5. Реле подогревателя топлива
6. Резерв
7. Реле обогревателя лобового стекла
8. Реле основных цепей зажигания
9. Реле насоса омывателя фар
10. Реле электродвигателя вентилятора отопителя
11. Реле полностью открытого положения дроссельной заслонки
12. Реле свечей накаливания
13. Реле стартера
14. Реле системы управления двигателем

p, blockquote 21,0,0,0,0 —> p, blockquote 22,0,0,0,1 —>

На этом всё. А если Вам есть чем дополнить данную публикацию, будем рады Вашим комментариям.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью
  • Правообладателям
  • Политика конфиденциальности

  Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Как починить GPS на Ford Kuga?

Теперь мы переходим к последнему компоненту нашей страницы с контентом, который позволит вам починить глючный GPS вашего Ford Kuga . Чтобы сделать это, мы по очереди поговорим о проблемах, которые мы обнаружили в предыдущем компоненте, и дадим вам решение каждой из них:

• Проблемы с приемом GPS Форд Куга: Если у вас есть проблемы с приемом, частые или продолжительные, проблема, несомненно, будет исходить от вашего приемного оборудования, то есть антенны на вашей крыше. Поэтому убедитесь, что он не подвергался ударам, скручиванию или другим повреждениям, в этом случае замените его на новый.
• Баг GPS Ford Kuga от 6 апреля 2019 г .: Эта ошибка теперь хорошо известна автосалонам, это проблема программного обеспечения, фактически, каждые 20 лет возникает проблема с управлением датой программного обеспечения GPS, и эта дата наступила 6 апреля 2019 года, многие старые поколения Перестал работать GPS. Чтобы решить эту проблему, просто перейдите в настройки вашего GPS и замените дату вручную.
• Проблемы с картированием GPS Ford Kuga: В этой ситуации, если ваш GPS дает неверную информацию, вам придется обновите GPS вашего Ford Kuga, не стесняйтесь обращаться за советом к нашему веб-сайту по этому вопросу, чтобы узнать, как действовать. Это может также исправить некоторые ошибки операционной системы.
• Наконец, если ваш GPS больше не включается и экран зависает, вы, вероятно, столкнулись с проблемой электроснабжения. . Рекомендуем проверить состояние предохранителей. Если экран вашего Ford Kuga больше не работает, мы создали контент, который поможет вам решить эту проблему.

Если, возможно, у вас есть дополнительные вопросы о Ford Kuga, не стесняйтесь обращаться к нам. Ford Kuga категория.

Руководство Форд Куга 2

Нужно больше информации про ремонт и обслуживание Ford Kuga 2 ? Изучите данное руководство “скачать” либо этот материал. А если остались вопросы, задавайте их в комментарии.

В январе 2011 года на автосалоне в Детройте был представлен концепт Ford Vertek, ставший прообразом Kuga 2 поколения. Новое поколение унаследовало от него передний бампер, решётку радиатора, форму задних фар и салон. В 2012 году совместное предприятие Ford-Sollers начало производство модели в России. На заводе в Татарстане в 2013 был выпущен первый автомобиль по технологии полного цикла. В данном материале мы подробно разберём схемы предохранителей Форд Куга 2-го поколения (в кузове CBS) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска с бензиновыми двигателями: 1.6 / 2.0 / 2.5 л. и дизельным 2.0 л.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне

Находится под бардачком. Общий вид блока.

Схема предохранителей в блоке салона Куга 2
№	Описание	Ток, А
F56	Топливный модуль (предохранитель бензонасоса)	20
F57	Нет	—
F58	—
F59	Приемопередатчик пассивной противоугонной системы	5
F60	Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли	10
F61	Не используется	—
F62	Автоматические стеклоочистители, зеркало с функцией автоматического затемнения	5
F63	Система адаптивного круиз-контроля (передний сенсорный модуль)	10
F64	Нет	—
F65	Отпирание защелки задней поднимающейся двери	10
F66	Нет	—
F67	Модуль SYNC, многофункциональный дисплей, модуль глобальной системы определения местонахождения (GPS)	7.5
F68	Электрический замок рулевой колонки	15
F69	Щиток приборов	5
F70	Нет	—
F71	Блок управления отопителем (модуль ручного управления в системе кондиционирования воздуха), двухзонный электронный автоматический климат-контроль	10
F72	Модуль рулевого колеса	7.5
F73	Разъем передачи данных, автономная звуковая система	5
F74	Фары дальнего света	15
F75	Противотуманные фары/фонари	15
F76	Фонарь заднего хода	10
F77	Насос омывателя	20
F78	Выключатель зажигания, кнопка запуска	5
F79	Аудиоблок, навигационный DVD-проигрыватель, сенсорный экран, выключатель фонаря аварийной световой сигнализации, переключатель блокировки замков двери	15
F80	Прозрачный люк	20
F81	Радиочастотный радиоприемник, датчик перемещений в салоне	5
F82	Насос омывателя	20
F83	Система централизованной блокировки замков	20
F84	Не используется	—
F85	Выключатель зажигания	7.5
F86	Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения надувной подушки безопасности пассажира	10
F87	Нет	—
F88	—
F89	—

В багажном отделении

Находится за нишей шасси со стороны пассажира. Фото — пример исполнения.

Ваш автомобиль имеет блок предохранителей, расположенный в моторном отсеке и крепящийся к положительному штырю аккумуляторной батареи. Этот блок содержит несколько предохранителей сильного тока. Если требуется произвести замену предохранителей сильного тока, обратитесь к официальному дилеру.

Блок предохранителей моторного отсека содержит предохранители сильного тока, которые защищают основные электрические системы вашего автомобиля от перегрузок.

Когда вы отсоединяете и повторно присоединяете аккумуляторную батарею, необходимо перезагрузить некоторые функции. Поднимите спусковой рычаг на задней части крышки, чтобы снять её.

Блок предохранителей в багажном отделении

Блок предохранителей находится в багажном отделении за нишей шасси со стороны пассажира. Снимите крышку панели предохранителей, чтобы обеспечить доступ к предохранителям.

• Ошибка p0490 форд дизель



• Тормозная система митсубиси аутлендер схема



• Схема предохранителей хавал h6



• Рабочая температура двигателя ниссан альмера g15



• Как проверить работоспособность панели приборов ваз

Как снять и заменить?

Вопрос по поводу демонтажа и замены звеньев БП актуален для всех владельцев Ниссан Кашкай. В случае выхода из строя, к примеру, детали прикуривателя или лампы свет в салоне необходимо не только знать их место расположение. Нужно еще правильно заменить выгоревший элемент. Делается это не так сложно:

1. Сначала нужно определиться с тем, в каком именно БП нужно менять детали. Затем следует снять минусовую клемму с аккумулятора. После этого откройте защитную облицовку БП и возьмите щипцы, предназначенные для демонтажа.
2. При помощи этих щипчиков зацепите выгоревший компонент и вытащите его. Осмотрите контактное гнездо на всякий случай: оно должно быть максимально чистым. Если требуется — прочистите его при помощи щетки.
3. Возьмите новую деталь и смонтируйте ее на место вышедшей из строя. Учтите тот факт, что номинал на них должен совпадать.

Для доступа к звеньям прибора используйте щипчики

При помощи пинцета извлеките выгоревшую составляющую

Замените звено на новое и установите его на место Как видите, ничего особо сложного в этом нет. Главное, что нужно помнить — это чтобы каждое звено электрической цепи соответствовало номиналу, предписанному производителем. И нарушить его ни в коем случае нельзя. Ведь если номинал звеньев цепи не соблюдается, это ведет к более частому их выходу из строя. Кроме того, в некоторых случаях это становится причиной короткого замыкания.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
