Предохранители, реле, гем, блок управления

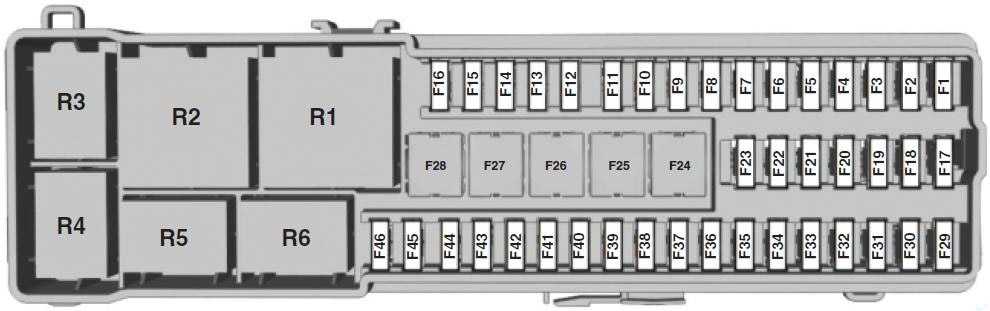

Блок предохранителей в багажнике C-Max (2011-2018)

Панель предохранителей находится в багажном отделении за левой колесной нишей. Снимите крышку панели предохранителей, чтобы получить доступ к предохранителям.

№	(А)	Назначение
1	5	Модуль входа в заднюю дверь без помощи рук
2	10	Автомобильный модуль без ключа
3	5	Ручки дверей автомобиля без ключа
4	25	Дверной модуль (левый передний) (электростеклоподъемники, центральный замок, наружное зеркало с электроприводом складывания, наружное зеркало с подогревом)
5	25	Дверной модуль (правый передний) (электростеклоподъемники, центральный замок, наружное зеркало с электроприводом складывания, наружное зеркало с подогревом)
6	25	Дверной модуль (левый задний) (стеклоподъемники)
7	25	Дверной модуль (правый задний) (стеклоподъемники)
8	10	Противоугонная сигнализация
25	Гибрид, Энергия: Электродвигатель пассажирского сиденья
9	25	Сиденье водителя с электроприводом
10	25	2015-2018 (ЕС): Электростеклоподъемники
Гибрид, Energi: Обогрев заднего стекла
11	5	2015-2018: Реле зажигания
12	10	2011-2015 (ЕС): Модуль кондиционирования воздуха
15	Гибрид, Energi: Электронный блок управления аккумуляторной батареи
13	5	2011-2015 (EU): Instrument cluster module
14	7.5	Информационно-развлекательный дисплей, модуль GPS (с модулем старт-стоп)
10	Энергия: зарядное устройство
15	15	2011-2015 (ЕС): Аудиоблок, модуль панели управления аудиоблоком
16	—	—
17	10	Модуль управления электроникой аккумуляторной батареи
18	15	Блок управления электроникой аккумуляторной батареи — вентилятор
19	15	Энергия: вентилятор зарядного устройства
20	—	—
21	10	Гибрид, Энергия:
2013: Интеллектуальный разъем канала передачи данных
15	Гибрид, Энергия:
2014–2018: интеллектуальный разъем канала передачи данных
22	10	Гибрид, Energi: Активное шумоподавление
23	—	—
24	30	Преобразователь постоянного/переменного тока
25	25	Задняя дверь с электроприводом
26	40	Европа: модуль буксировки прицепа
Энергия: зарядное устройство переменного/постоянного тока
27	30	2015-2018 (ЕС): Обогрев заднего стекла
20	Гибрид, Energi: Выход в багажник
28	—	—
29	5	Монитор слепых зон, система контроля полосы движения, активная городская остановка, камера заднего вида (без модуля старт-стоп), расширенный сигнал зажигания (с модулем старт-стоп)
30	5	Модуль помощи при парковке
31	5	Гибрид, Energi: Камера заднего вида
32	5	Преобразователь постоянного/переменного тока
33	15	2015-2018 (ЕС): Реле стеклоочистителя заднего стекла
34	15	Европа: Сиденье водителя с подогревом
20	Гибрид, Energi: Сиденье водителя с подогревом
35	15	Европа: Сиденье переднего пассажира с подогревом
20	Гибрид, Energi: Сиденье переднего пассажира с подогревом
36	—	—
37	20	Система солнцезащитных штор
38	—	—
39	—	—
40	—	—
41	—	—
42	—	—
43	—	—
44	10	2015-2018 (ЕС): Наружные зеркала с электроприводом
45	7.5	2015-2018 (ЕС): Обогрев наружных зеркал
5	Гибрид, Energi: Датчик влажности
46	5	2011-2015 (ЕС): система контроля слепых зон, система удержания полосы движения, камера заднего вида (с модулем старт-стоп)
10	Гибрид, Энергия: Топливная система
Реле
R1	Европа: Замок зажигания
Гибрид, Energi: Заднее реле 15
R2	Обогрев заднего стекла
R3	Европа: Стеклоочиститель заднего стекла
Энергия: Топливный люк
R4	—
R5	Европа: сирена противоугонной сигнализации
R6	Задержка вспомогательного питания
Гибрид, Energi: Стеклоочиститель заднего стекла

Замена масла Ford Fusion

Уже с начала 2009 года концерн по выпуску автомобилей Ford Fusion осуществляет первую заливку моторного масла, соответствующего определенной спецификации — WSSM2C913-C. Для этого было специально разработано новое моторное масло под названием Ford 5W30 Formula F. Оно покрывает все возможные требования предшествующих спецификаций и обладает полной совместимостью с ними.

Заливать рекомендовано масло, которое соответствует спецификациям завода-изготовителя.

Когда стоит производить замену масла на автомобиле Ford Fusion?

Интервал замены моторного масла следует подбирать для каждого автомобиля индивидуально, все будет зависеть от условий его эксплуатации. Заводом будет рекомендована замена через каждые 10-15000 км пробега.

Что обозначает надпись SAE 5W-30 на канистре с маслом?

SAE – Society of Automobile Engineers, в переводе это организация называется Общество Автомобильных Инженеров. Данная спецификация – обозначение международного стандарта для регламента вязкости масел.

SAE позволяет характеризовать масла по классам вязкости.

Приняты специальные обозначения летнего и зимнего классов вязкости, между собой они будут отличаться наличием у зимних классов буквы «W» в сокращении от «Winter», что переводится, как «Зима».

Зимними классами считаются: SAE 0W, 5W, 10W, 15W, 20W, 25W.

Летними: SAE 20, 30, 40, 50, 60.

Если в названии присутствуют оба класса, то такое масло является всесезонным. На сегодняшний день, практически все масла являются всесезонными, оригинально моторное масло для автомобиля Ford Fusion не является исключением и имеет соответствующее обозначение SAE 5W-30.

Можно ли смешать моторное масло разного производства или вязкости?

Смешение масел разных марок или вязкости не рекомендовано. Хотя, если возникла экстренная необходимость, то допускается подобное смешение, но в таком случае потребуется полная замена масла, как можно скорее.

Возможно ли самостоятельно поменять моторное масло?

Да, возможно. О последовательности действий при самостоятельной замене можно прочитать ниже, в разделе «Замена моторного масла на автомобиле Ford Fusion.»

Стоит ли промывать двигатель при замене моторного масла?

Промывку стоит осуществить в случаях, если:

• Меняется марка или производитель масла.
• Меняется тип или вязкость масла.
• При любом ремонте двигателя, если требуется вскрытие головки блока цилиндров.
• При покупке подержанного автомобиля, т.к есть сомнения по поводу своевременной замены масла предыдущими владельцами.

Ремонт блока

Основными поломками выступают:

• подгорание контактных групп;
• окисление клеммных колодок.

Указанные выше поломки способен устранить любой автоэлектрик. Если же перегорела плата прибора – ее необходимо заменить целиком – схема не подлежит ремонту.

Не заводится Фокус 2, не крутит стартер, реле щелкает

Причинами могут стать факторы.

1. Сгорел мотор стартера.
2. Неисправно втягивающее или бендикс.
3. Повреждена проводка.
4. Не хватает заряда аккумулятора.

Фокус 2: не работают дворники, реле щелкает

Похожими могут быть проблемы с дворниками

Чтобы разобраться в неисправности достаточно обратить внимание на компоненты системы

1. Мотор-редуктор очистителя.
2. Проверить проводку оборудования.

5,9 л V12

Версия двигателя Duratec 5,9 л V12 от Ford используется в нынешнем модельном ряду Aston Martin. Лучше всего рассматривать его как два 3,0 л (2967 куб.см) Duratec V6, соединенных встык, хотя и с немного большими главными шейками. Регулярный Aston Martin V12 использует роликовые рокеры (RFF), и был разработан Фордом и Косвортом.Cosworth собирал двигатели V12 в течение года, прежде чем Aston Martin начал производство. Тем не менее, Косворт все еще бросает головы и блокирует. Вариант, используемый в Aston Martin One-77, использует кулачковые толкатели DAMB (с покрытием DLC), такие как более поздние двигатели Duratec, и построен Cosworth.

Где располагаются все блоки предохранителей и реле в Ford S Max

Первое поколение семейного автомобиля дебютировало в 2006 г. Автомобиль базировался на унифицированной с Фордом Галакси платформе, что предопределило сходство электрической проводки. В 2010 г. обновился дизайн, появились дополнительные опции, производитель скорректировал гамму силовых агрегатов. Сборка модернизированных автомобилей продолжалась до 2015 г., а затем на конвейер встали минивэны II поколения, собранные на платформе Mondeo V генерации.

Расположение блока предохранителей в салоне автомобиля Ford S Max.

В моторном отсеке

Основной модуль с силовыми плавкими вставками находится около правой фары (если стоять к авто лицом).

Панель дополнительно поджата 2 выступами, которые входят в соответствующие отверстия в корпусе. Внутри находятся стандартные вставки ножевого типа и несколько силовых предохранителей с корпусами типа «картридж».

В салоне

Салонная коробка расположена под панелью приборов со стороны перчаточного ящика.

Для доступа к ней необходимо:

1. Ослабить затяжку креплений.
2. Повернуть фиксирующий зажим до начала выхода модуля из посадочного гнезда.
3. Откинуть блок и снять крышку, защищающую вставки от пыли и случайных повреждений.

Встречается 2 схемы расположения элементов в салонной коробке (в зависимости от года выпуска автомобиля). Модули на автомобилях с левым и правым расположением руля находятся под перчаточным ящиком. Дополнительная плавкая вставка имеется на штатной магнитоле для защиты оборудования от скачков напряжения или возгорания при коротком замыкании.

В багажном отделении

Особенностью электрической схемы на S Max является наличие дополнительной коробки, вынесенной в багажник. Модуль расположен за съемной панелью на левой обшивке грузового отсека. Для снятия необходимо потянуть крышку за рукоятку-прорезь, преодолевая сопротивление защелок.

Блок предохранителей в багажнике автомобиля Ford S Max.

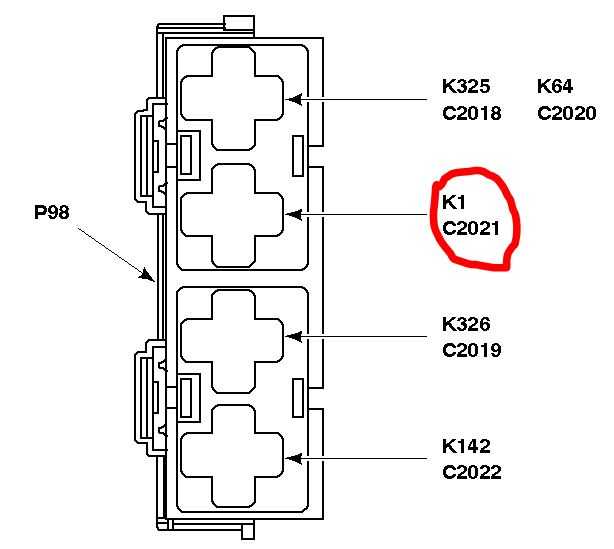

Под капотом

В моторном отделении автомобиля находятся реле для разгрузки цепей при подключении мощных потребителей. Устройства используются для активации головного света, включения электродвигателей привода вентиляторов, работы системы очистки стекол. При обгорании или окислении контактов в реле оборудование становится неработоспособным или функционирует с перебоями.

В багажнике

В модуле, находящемся в грузовом отсеке, предусмотрены гнезда для установки реле. Количество и характеристики элементов определяются уровнем оснащения. На большинстве автомобилей, официально поставляемых в РФ, ячейки были пусты.

Fuse Layout Ford C-MAX 2007-2010

Cigar lighter (power outlet) fuses in the Ford C-MAX are the fuses #109 and #119 in the Instrument panel fuse box.

Table of Contents

Passenger Compartment Fuse Box

The fuse panel is located below the glove compartment (remove the screws underneath the glove compartment and lower the trim panel).

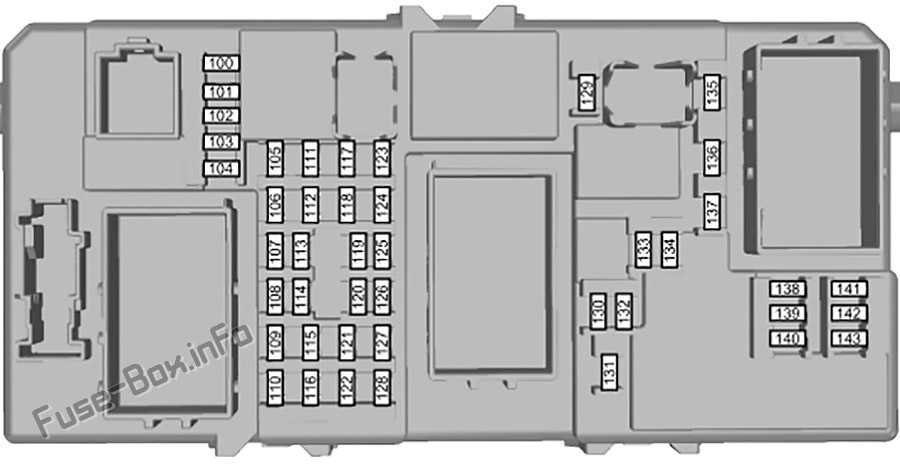

Fuse Box Diagram

Advertisements

Assignment of the fuses in the instrument panel

№	Amp	Description
100	10A	Electronic modules ignition supply
101	20A	Electric sunroof control module, driver’s electric seat,
102	10A	Heater control, steering column, diesel particulate filter, remote control receiver
103	10A	Lighting control battery supply
104	10A	Battery saver, interior lamps
105	25A	Heated rear window
106	20A	Keyless system
107	10A	Instrument cluster battery supply, on-board diagnostics
108	7.5A	Accessory to cluster (audio and navigation unit)
109	20A	Cigar lighter, rear auxiliary power socket
110	10A	Daytime running lamps ignition supply to lighting control switch
111	15A	Fuel pump (petrol engine only)
112	15A	Audio modules battery supply
113	10A	Daytime running lamps (parking lamps)
114	10A	Instrument cluster ignition supply, engine immobiliser
115	7.5A	Lighting control ignition supply
116	20A	Fog lamps
117	7.5A	Number plate lamps
118	20A	Door module, left-hand rear
119	15A	Luggage compartment auxiliary power socket
119	25A	Luggage compartment auxiliary power socket (vehicles with trailer tow module)
120	20A	Door module, right-hand rear
121	20A	Heated front seats
122	10A	Airbag module
123	7.5A	Heated exterior mirrors
124	7.5A	Parking lamps, side lamps, tail lamps (left-hand side)
125	7.5A	Parking lamps, side lamps, tail lamps (right-hand side)
126	20A	Keyless system
127	25A	Electric windows
128	—	Not used
129	20A	Windscreen wipers
130	—	Not used
131	15A	Rear window wiper
132	15A	Brake lamps
133	25	Central locking relays, passenger door module
134	20A	Central locking, driver door module
135	20A	Daytime running lamps
136	15A	Washer pump, heated washer jets
137	10A	Battery backup sounder
138	10A	Powertrain control module, accelerator pedal, automatic transmission
139	10A	Main beam right-hand side
140	10A	Main beam left-hand side
141	10A	Reversing lamp, electric mirrors
142	15A	Dipped beam, right-hand side
143	15A	Dipped beam, left-hand side

Advertisements

Fuse Box Diagram

Assignment of the fuses in the engine compartment

№	Amp	Description
1	40A	Cooling fan
2	80A	Power steering
3	60A	Passenger compartment fuse box supply 1
4	60A	Passenger compartment fuse box supply 2
5	80A	Auxiliary heater
6	60A	Glow plug (diesel only)
7	30A	ABS, stability control pump
8	20A	ABS, stability control valves
9	20A	Powertrain control module
10	30A	Climate control blower
11	20A	Ignition switch
12	40A	Ignition relay 15l
13	20A	Starter solenoid
14	40A	Heated windscreen, right-hand side
15	30A	Cooling fan relay (Sigma — non A/C only)
16	40A	Heated windscreen, left-hand side
17	—	Not used
18	30A	Power inverter
19	10A	ABS module
20	15A	Horn
21	20A	Auxiliary heater
22	10A	Power steering module
23	30A	Headlamp washer
24	15A	Auxiliary heater (diesel only)
25	10A	Ignition, relays
26	15A	Automatic transmission
27	10A	Air conditioning clutch
28	10A	Glow plug monitoring (diesel only)
29	10A	Dual zone climate control
30	3A	Powertrain control module, automatic transmission
31	10A	Battery sensor smart charging
32	10A	Automatic transmission
33	10A	Heated oxygen sensors (petrol only)
33	10A	Intercooler bypass valve (diesel only)
34	10A	Injectors, ignition transformers
35	10A	Powertrain control module, valves, solenoids
36	10A	Powertrain control module

Что за мотор — Форд 1.8 TDCi?

Duratorq TDCi 1.8 – это чугунный 4-цилиндровый дизель, с непосредственным впрыском. Мотор, здесь по прежнему, имеет квадратную геометрию, ход поршня – 82мм, диаметр цилиндра – 82.5мм. Тем не менее, степень сжатия на 3-м поколении постепенно снизили с 19.4 до 17. Крепкий чугунный блок, мощные поршни, шатуны и коленвал – все это также надежно и долговечно. Поэтому, при хорошем обслуживании, ресурс по-прежнему может достигать 400 тысяч и более.

Чугунная одновальная 8-клапанная ГБЦ практически не изменилась. Гидрокомпенсаторы здесь так и не появилсись, поэтому клапанные зазоры по-прежнему регулируются шайбами. Здорово, что шайбы все также подходят от ВАЗ-2108, а интервал теперь увеличен до 120 тысяч. Учитывая, что регулировка выполняется без снятия расредвала, можно сказать, что  процедура максимально проста и бюджетна.

Машины и модификации

За годы производства, дизель Ford 1.8 TDCi ставился на следующие модели

• Ford
  • Focus (2)
  • C-Max (1)
  • Mondeo (4)
  • S-Max (1)
  • Galaxy (2)
  • Transit Connect (1)
  • Tourneo Connect (1)

На хэтчбеках Ford Fiesta (5) с 2002 года, обновленный дизель 1.8 не появился вовсе. Его место здесь заняли моторы объемом 1.4 и 1.6л производства концерна PSA. А на Ford Mondeo (4), дизель 1.8 вернулся лишь в 2007 году, после большого перерыва. Тогда, новый 1.8 TDCi на 125лс стал базовым агрегатом в моторной гамме этого большого седана.

Было построено множество модификаций, мощностью от 75 до 125 лс

• FFDA
• F9DA, F9DB
• KKDA, KKDB
• BHPA
• HCPA
• FFBA
• KHBA, QYBA
• FFWA

• QYWA
• P7PA, P7PB
• R2PA
• RWPE, RWPF
• HCPA, HCPB
• P9PA, P9PB, P9PC, P9PD
• R3PA
• RWPA, RWPC, RWPD

Иногда фордовский дизель 1.8 TDCi также обозначают 1.8L Duratorq-DI HPCR (115PS) Lynx. Но здесь HPCR означает НЕ код модели, а технологию впрыска под высоким давлением – Common Rail. Если точнее, это сокращение от High Pressure Common Rail (общая топливная рампа под высоким давлением). Иначе говоря, так подчеркивалось отличие системы Common Rail от предыдущих поколений, работавших под низким давлением.

Правильная замена плавких вставок

Перед заменой предохранителя Мазда 3 БК необходимо выявить и устранить причину перегорания плавкой вставки. Для этого проверяется соответствующее зоне защиты оборудование.

Порядок смены плавких вставок и реле Mazda 3 BK в салонном и подкапотном пространстве:

Первоначально снимается защитный кожух с монтажных блоков. Выполнение этой процедуры для блочков описано ранее;

(Ссылка на источник фото)

При помощи пинцета из пластмассы вытаскивается поврежденный элемент. Как правило, разрыв перегоревшей вставки просматривается визуально после извлечения из контактной части. При повреждении силовых предохранителей в блоке Мазда 3 БК под капотом, следует демонтировать кожух, потянув вверх. При этом преодолевается сопротивление фиксаторов из пластика.

Далее откручиваются гайки крепления плавкой вставки в количестве двух штук, и она извлекается. Если требуется смена реле, то его необходимо потихоньку расшатывать из стороны в сторону и вытаскивать;

Затем устанавливается запасной защитный элемент электрической цепи с аналогичными токовыми характеристиками.

На тыльной стороне кожуха силовых блоков Mazda 3 BK нанесена схема расположения плавких вставок и реле. Там же расположены отсеки для запасных предохранителей и пинцет.
