Схема предохранителей хендай соната тагаз

Замена плавкого предохранителя

1. Если фары или другие электрические узлы не работают, то проверьте плавкие вставки и предохранители. Если любой из элементов перегорел, то его необходимо заменить.

Примечание: перед заменой плавких вставок определите причину электрической перегрузки и выполните необходимый ремонт.

Внимание: запрещается использование проволоки вместо плавких вставок даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару. 2. Замена предохранителя или плавкой вставки

Замена предохранителя или плавкой вставки

2. Замена предохранителя или плавкой вставки.

• а) Перед заменой плавкого предохранителя обязательно выключите целевую электрическую цепь и установите ключ замка зажигания в положение «LOCK».
• б) Снимите крышку с блока с предо-хранителями и определите, какой элемент перегорел.

Примечание: если Вы не уверены в том, перегорел ли рассматриваемый плавкий предохранитель или нет, то замените для контроля подозрительный плавкий предохранитель другим предохранителем, в исправности которого вы уверены.

Таблица. Типы предохранителей.

• в) По таблице нагрузочной мощности на крышке установите номинал перегоревшего предохранителя.
• г) В блоках предохранителей в салоне или моторном отсеке имеются специальные съемники для извлечения предохранителей.
• д) С помощью специального съемника извлеките предохранитель из блока путем вытягивания в прямом направлении на себя.

Примечание: если целевая электрическая цепь не работает и предохранитель не перегорел, то причиной неисправности является что-то другое.

е) Надежно вставьте в зажим новый плавкий предохранитель с такой же характеристикой (номиналом).

Внимание:

• Устанавливайте плавкий предохранитель только с номинальной силой тока в амперах, указанной на крышке блока плавких предохранителей.
• Не используйте плавкий предохранитель с более высоким номиналом тока или какие-либо другие предметы («жучки»), такие как проволока, фольга и т.п., вместо сгоревшего предохранителя или плавкой вставки. Это может стать причиной более серьезного повреждения или пожара.
• Если нет запасного плавкого предохранителя, то в критических ситуациях можно вынуть плавкие предохранители из позиций, которые не являются необходимыми для нормального движения автомобиля (например: «RADIO» или «А/С), и использовать их, если их номинал совпадает с необходимым.
• Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.
• Если установленный новый предохранитель через короткое время также перегорает, то это указывает на неисправность в электрической системе.

Примечание: рекомендуется хранить в автомобиле комплект запасных плавких предохранителей.

Блок предохранителей в салоне. А — разъём питания, В — разъём электронного блока управления системой ETACS, С — реле №1 блокировки замков дверей, D — реле №2 блокировки замков дверей, Е — резистор обмотки возбуждения, F — реле задних габаритов, G — реле электродвигателя стеклоподъемников, Н — реле обогревателя заднего стекла и обогревателей боковых зеркал.

Предохранители и реле под капотом Хендай Соната Тагаз (4/5)

Монтажный блок в моторном отсеке автомобиля расположен возле АКБ. Блок закрыт защитной крышкой, на внутренней стороне крышки есть схема с обозначением элементов в блоке.

Схема блока предохранителей и реле под капотом Хендай Соната Тагаз 4/5

Описание

COMD FAN	20A Вентилятор кондиционера
PWRWIND	40A Электропривод окон
ABS 2	30A ABS
IGN SW-1	30A Замок зажигания
ABS 1	30A ABS
IGN SW-2	30A Замок зажигания
RAD FAN MTR	30A Электропривод вентилятора радиатора
1 FUEL PUMP	20A Топливный насос
2 HD LP LO	15A Ближний свет фар
3 ABS	10A Система ABS
4 INJECTOR	10A Форсунка
5 A/С COM PR	10A Компрессор кондиционера
6 ATM RLY	20A Реле ATM
7 ECURLY	30A Реле электронного блока управления двигателем
8 IG COIL	20A Катушка зажигания, датчик неисправности системы зажигания
9 OZSNSR	15A Кислородный датчик
10 ECU	15A Электронный блок управления двигателем, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, сервопривод регулятора оборотов хх, дпкв
11 HORN	10A Сигнал
12 HEAD LP HI	15A Фары дальнего света
13 HEAD LP WASH	20A Электродвигатель омывателя фар
14 DRL	15A Система противоугонной системы
15 FRFOG	15A Передние противотуманные фары
16 HEAD LP LO RH	15A Ксеноновые фары
17 SPARE	30 A Запасной предохранитель
18 SPARE	20A Запасной предохранитель
19 SPARE	15A Запасной предохранитель
20 SPARE	10A Запасной предохранитель
21 BLOWER	30A Вентилятор отопителя
22 PWR FUSE-2	30A Силовой предохранитель 2
23 FWRAMP	20A Усилитель аудиосистемы
24 SUNROOF	15A Люк, диагностический разъём
25 VAIL LP	20A Реле Задних габаритов
26 PWR FUSE-1	30A Силовой предохранитель 1, блок предохранителей в салоне (предохранители 2,3,7,8,9)
27 ECU	10A Электронный блок управления двигателем
28 RRHTD	30A реле Обогрева заднего стекла и боковых зеркал.

Реле

HORN	Реле сигнала
HDLP_LOW	Реле фар
RAD FAN_HI	Реле вентилятора радиатора
RAD FAN_LOW	Реле вентилятора радиатора
F/PUMP	Реле топливного насоса
WIPER	Реле стеклоочистителя
START	Реле стартера
ATM CONT	Реле автоматического управления коробкой передач
A/CON	Реле кондиционера

Предохранители и реле в салоне Хендай Соната Тагаз (4/5)

В салоне автомобиля монтажный блок расположен в нижней части панели управления со стороны водителя. Блок закрыт защитной крышкой, на внутренней стороне крышки есть схема, там же закреплены щипцы для удобства смены предохранителей.

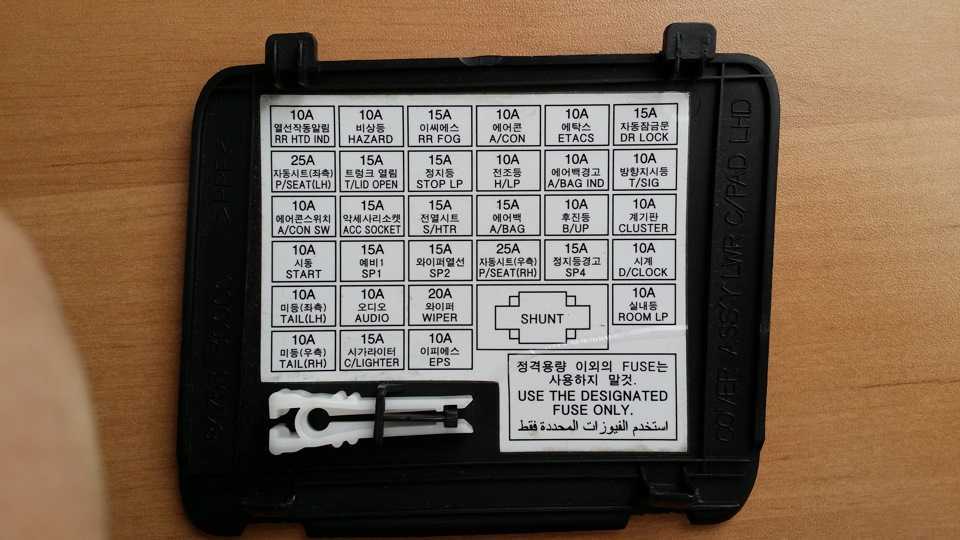

Схема блока предохранителей Хендай Соната Тагаз (4/5)

Описание

A/CON	10А Кондиционер
ETACS	10А ETACS, Система доступа без ключа, Система дверного замка
DR LOCK	15А Электрический дверной замок
P/SEAT	25А Сиденье с электроприводом
T/LID OPEN	15А Выносная крышка багажника
STOP LP	15А Стоп-сигналы
H/LP	10А Передняя фара
A/BAG IND	10А Воздушная подушка
T/SIG	10А Указатели поворота
A/CON SW	10А Кондиционер
ACC SOCKET	15А Розетка
S/HTR	15А Подогрев сиденья
A/BAG	15А Воздушная подушка
B/UP	10А Фонари заднего хода
CLUSTER	10А Кластер приборов, комбинированный фонарь
START	10А Запуск двигателя
SP1	15А Запасной предохранитель
SP2	15А Запасной предохранитель
P/SEAT (RH)	25А Сиденье с электроприводом
SP4	15А Запасной предохранитель
D/CLOCK	10А Цифровые часы
TAIL(LH)	10А Габаритные огни, огни номерного знака, задние фонари — левая сторона
AUDIO	10А Аудио система
WIPER	20А Стеклоочиститель
ROOM LP	10А Освещение салоне, сигнальные лампы передней двери
TAIL(RH)	10А Габаритные огни, огни номерного знака, задние фонари — правая сторона
C/LIGHTER	15А Предохранитель прикуривателя Хендай Соната Тагаз (4/5)
EPS	10А Электро снабжение

Реле в салоне размещены с обратной стороны блока предохранителей.

Схема блока реле в салоне Хендай Соната Тагаз (4/5)

Описание

• А — разъём питания
• В — разъём электронного блока управления системой ETACS
• С — реле №1 блокировки замков дверей
• D — реле №2 блокировки замков дверей
• Е — резистор обмотки возбуждения
• F — реле задних габаритов
• G — реле электродвигателя стеклоподъемников
• Н — реле обогревателя заднего стекла и обогревателей боковых зеркал.

Обозначение блоков с расшифровкой

В салоне Хундай Сонаты ТагАЗ находятся плавкие вставки для защиты такого электрооборудования:

• переключателя ручных настроек водительского кресла;
• управления системой Smart Key;
• запирания и отпирания дверей;
• выбора режима работы АКПП;
• сервопривода стеклоподъемников;
• приборной панели;
• кондиционера;
• электрохромного зеркала;
• усилителя магнитолы;
• датчиков парктроника;
• люка на крыше;
• прикуривателя;
• подогрева сидений;
• аудиосистемы;
• крыльчатки печки;
• светильника в багажнике;
• стеклоочистителя;
• регулировки наружных зеркал;
• сигнализации незакрытых дверей;
• замка зажигания;
• плафона в салоне;
• цифровых часов;
• датчика дождя и т.д.

На печатной плате в подкапотном пространстве находятся перемычки в цепях нескольких электроприборов и узлов:

• иммобилайзера;
• регулировки оборотов вентилятора двигателя;
• топливных форсунок;
• компрессора климатической установки;
• диагностического разъема;
• бензонасоса;
• указателей поворотов;
• звукового сигнала;
• комбинации задних фар;
• задних и передних габаритов;
• дальнего и ближнего света;
• АБС;
• стоп-сигналов;
• обогрева стекла двери багажника;
• противотуманок;
• охранной сигнализации и т.д.

Вместе с предохранителями в модуле находятся релейные переключатели:

• лампочек в габаритах;
• поворотников;
• аварийной сигнализации;
• электрических стеклоподъемников;
• элементов обогрева на заднем стекле и т.д.

Блок предохранителей с левой стороны панели приборов

Данный блое расположен с левой стороны на панели приборов, со стороны водителя. Для доступа уберите защитную крышку.

Точное описание предохранителей сверяйте с представленным на обратной стороне защитной крышки.

Описание и наначение предохранителей в автомобиле Audi A6 C6 (2004 – 2011)

p, blockquote 7,0,0,0,0 –>

1	Резервный
2	Резервный
3	5A управление двигателем
4	5A сенсор уровня масла
5	5A кондиционер
6	5A электронная система динамической стабилизации (ESP), сенсор сцепления
7	5A штекер системы диагностики
8	5A блок управления HomeLink
9	5A автоматически экранируемое внутреннее зеркало заднего вида
10	5A поддержание дистанции (adaptive cruise control)
11	5A автономный отопитель
12	10A штекер системы диагностики
13	10A модуль переключателей рулевой колонки
14	5A выключатель сигнала торможения
15	10A комбинация приборов
16	10A телефон, телематика, мобильный телефон
17	10A электронная система динамической стабилизации (ESP)
18	5A электроника левой фары
19	5A сенсор дождя
20	5A обогреваемые жиклеры стеклоомывателя
21	5A антенный усилитель
22	отсутствует
23	5A электромеханический стояночный тормоз
24	отсутствует
25	отсутствует
26	отсутствует
27	отсутствует
28	отсутствует
29	отсутствует
30	отсутствует
31	15A выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя
32	30A интеллигентный модуль мощности водителя (освещение пространства для ног и передние фары, звуковой сигнал, стеклоочиститель, электрическая регулировка рулевой колонки)
33	25A интеллигентный модуль мощности водителя (освещение слева)
34	25A интеллигентный модуль мощности водителя (освещение справа)
35	20A автономный отопитель
36	30A устройство чистки фар
37	25A электронная система динамической стабилизации (ESP)
38	30A стеклоочиститель
39	15A блок управления левой дверью
40	25A звуковой сигнал / MMI-дисплей
41	40A вентилятор отопителя
42	30A блок управления электронным замком зажигания/ электрической регулировкой рулевой колонки
43	отсутствует
44	15A блок управления advanced key / подушка безопасности

Кронштейн с реле в салоне автомобиля Audi A6 C6 (2004 – 2011)

Данный блок элементов располагается под приборной панелью, немного левее руля. Все элементы расположены на специальном кронштейне держателе.

Обозначение

p, blockquote 12,0,0,0,0 –>

A	Предохранитель блока управления ABS 1 -S123- (40A)
B	Резервный
C	Резервный
D	Резервный
1	Реле питания (клемма 15) -J329-
2	Реле омывателя фары -J39-
3	Резервный
4	Реле стартера -J53-
5	Реле питания (клемма 75x) -J694- (до 04.2005)
6	Реле стартера 2 -J695-
7	Реле сигнала -J4-
7	Реле электропитания (клемма 75x) -J694- (с 05.2005)
8	Резервный
9	Резервный

Блок предохранителей с правой стороны панели приборов Audi A6 C6 (2004 – 2011)

Находится соответственно с правой стороны приборной панели со стороны пассажира. Для доступа к данному блоку предохранителей необходимо открыть пассажирскую дверь и снять декоративную накладку на правом торце приборной панели.

Таблица с назначением предохранителей

p, blockquote 15,0,0,0,0 –>

блок предохранителей (черного цвета)

1
5A телепаспорт (в некоторых экспортных странах)

2
20A передний прикуриватель

3
5A система контроля давления воздуха в шинах

4
отсутствует

5
15A интеллигентный модуль мощности переднего пассажира (отпирание вещевого ящика)

6
15A блок управления правой дверью

7
20A сдвигаемая панель крыши

8
10A органы управления кондиционером

9
30A обогрев передних сидений

10
5/10A коммуникация

11
15A регулирование дорожного просвета

12
5A коммуникация

блок предохранителей (коричневого цвета)

1
20A топливный насос с электроприводом

2
5A автомобильный телефон (Bluetooth)

3
отсутствует

4
отсутствует

5
5A регулирование дорожного просвета

6
5A кулиса переключения автоматической коробки передач/ выключатель сцепления

7
5A помощь при парковке (acoustic parking system)

8
5A блок управления Gateway

9
5A автоматический регулятор угла наклона фар (вспомогательный свет фар), электроника правой фары

10
5A подушка безопасности

11
5A обогрев задних сидений

12
отсутствует

Блок предохранителей и реле в багажном отделении Audi A6 C6 (2004 – 2011)

Данный блок с предохранителями рапсположен с левой стороны автомобиля под обшивкой багажного отделения. Легко ориентироваться в поиске данного блока предохранителей, так как он расположен в непосредственной близости с домкратом автомобиля Audi A6 C6 (2004 – 2011).
