Блок в салоне со стороны водителя
Второй комплект — предохранители на Ленд Крузер 200, которые находятся в салоне авто в левой нижней части под рулем. Отличительная черта этого блока — отсутствие реле. Информация о каждом компоненте, его предназначении и точном месте на панеле находится на схеме, размещенной на крышке блока. Также подробные данные представлены в мануале. Примеры некоторых деталей и их расшифровка:
| Номер | Сила тока | Обозначение | Функция |
| 10 | 20 | WSH | Омыватель ветрового стекла |
| 12 | 20 | 4WD | Система полного привода |
| 13 | 5 | LH-IG | Генератор переменного тока, подогрев сидений, обогрев зоны щеток стеклоочистителей ветрового стекла, преднатяжители ремней безопасности, мигающий аварийный сигнал, переключатель рычага коробки передач |
| 16, 18, 19, 20 | 20 | RR DOOR RH/LH/LH/RH | Электрические стеклоподъемники задней правой и левой, передней левой и правой дверей. |
Общее число компонентов — 31. В нем также есть несколько мест для установки дополнительных деталей. Предохранитель прикуривателя Ленд Крузер 200 расположен именно здесь.
Расположение предохранителей Fiat Ulysse II 2003-2010 гг.
Предохранители прикуривателя (розетки) в Fiat Ulysse II являются предохранитель №7 (прикуриватель) в блоке предохранителей вещевого ящика и предохранители №39 (электророзетка 12В 3-го ряда сзади) и №40 (электророзетка 12В сиденья водителя) в лючке на полу.
Оглавление
Расположение блока предохранителей
Предохранители находятся в трех блоках предохранителей, расположенных соответственно:
в бардачке
чтобы получить к нему доступ, снимите защитную крышку A
в люке на полу перед пассажирским сиденьем, рядом с аккумулятором
чтобы получить к нему доступ, снимите защитную крышку B
в моторном отсеке
Моторного отсека
Назначение предохранителей в моторном отсеке
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 10 | Выключатель фонарей заднего хода, ксеноновые фары, управление электровентилятором, уровень охлаждающей жидкости двигателя, обогрев дизельного фильтра, свечи предварительного подогрева, система контроля скорости, датчик расхода воздуха |
| 2 | 15 | Топливный насос, рециркуляция отработавших газов и система управления турбокомпрессором |
| 3 | 10 | АБС, ЕСП |
| 4 | 10 | Блок питания с ключом для главного электронного блока управления |
| 5 | 10 | Система фильтрации твердых частиц |
| 6 | 15 | Передние противотуманные фары |
| 7 | 20 | Омыватели фар |
| 8 | 20 | Реле питания главного электронного блока управления реле электровентилятора, электромагнитного клапана регулировки давления дизеля и рециркуляции отработавших газов |
| 9 | 15 | Левая фара ближнего света корректор фар |
| 10 | 15 | Правая фара ближнего света |
| 11 | 10 | Левая фара дальнего света |
| 12 | 10 | Правая фара дальнего света |
| 13 | 15 | Horn |
| 14 | 10 | Насос очистителя ветрового стекла — очиститель заднего стекла |
| 15 | 30 | Лямбда-зонд, форсунки, свечи зажигания, электромагнитный клапан адсорбера, электромагнитный клапан ТНВД |
| 17 | 30 | Дворники |
| 18 | 40 | Дополнительные вентиляторы |
| МАКСИ-ПРЕДОХРАНИТЕЛИ: | ||
| 50 | Электровентилятор (вторая скорость) | |
| 50 | АБС, ЕСП | |
| 30 | электровентилятор ЭСП | |
| 60 | Электропитание главного электронного блока управления 1 | |
| 70 | Источник питания главного электронного блока управления 2 | |
| 30 | Электровентилятор (первая скорость) | |
| 40 | Система Фиат КОД | |
| 50 | Дополнительные вентиляторы системы климат-контроля |
В бардачке
Назначение предохранителей в бардачке
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 10 | Задние противотуманные фары |
| 2 | 15 | Заднее стекло с обогревом |
| 4 | 15 | Питание главного электронного блока управления |
| 5 | 10 | Левый стоп-сигнал |
| 7 | 20 | Прожектор, прикуриватель, подсветка бардачка со стороны пассажира, зеркало заднего вида с автоматическим управлением |
| 9 | 30 | Передний люк, передний стеклоочиститель |
| 10 | 20 | Диагностический разъем |
| 11 | 15 | Электронная сигнализация, инфотелематическая система Connect, аудиосистема, многофункциональный дисплей, подрулевые переключатели, сажевый фильтр |
| 12 | 10 | Правый габаритный свет, подсветка номерного знака, подсветка системы климат-контроля, потолочное освещение (первый второй и третий ряд) |
| 14 | 30 | Система запирания дверей, Супер дверной замок |
| 15 | 30 | Стеклоочиститель заднего стекла |
| 16 | 5 | Электропитание системы подушек безопасности, электропитание главного электронного блока управления |
| 17 | 15 | Правый стоп-сигнал, третий стоп-сигнал, стоп-сигналы прицепа |
| 18 | 10 | Диагностический разъем питания, выключатель педали тормоза и сцепления |
| 20 | 10 | Источник питания звуковой системы для главного электронного блока управления |
| 22 | 10 | Левый габаритный свет; боковой свет прицепа |
| 23 | 15 | Электронная сирена |
| 24 | 15 | Питание датчика парковки для основного электронного блока управления |
| 26 | 40 | Обогрев заднего стекла |
В ведре на полу
Назначение предохранителей в лючке на полу
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40 | Правая электрическая сдвижная дверь |
| 2 | 40 | Левая электрическая сдвижная дверь |
| 3 | 30 | Hi-Fi усилитель |
| 4 | — | Free |
| 29 | — | Free |
| 30 | — | Free |
| 31 | — | Free |
| 32 | 25 | Сиденье водителя с электрорегулировкой |
| 33 | 25 | Пассажирское сиденье с электрорегулировкой |
| 34 | 20 | Люк третьего ряда |
| 35 | 20 | Люк второго ряда |
| 36 | 10 | Пассажирское сиденье с подогревом |
| 37 | 10 | Водительское сиденье с подогревом |
| 38 | 15 | Детское безопасное электрическое устройство |
| 39 | 20 | Электрическая розетка 12 В для третьего ряда сзади |
| 40 | 20 | Водительское сиденье электрическая розетка 12В |
Блок предохранителей приборной панели Ducato (2002-2006) №1
Расположен под приборной панелью со стороны водителя в версиях с левосторонним приводом и со стороны пассажира в версиях с правым приводом.
| № | (А) | Назначение |
|---|---|---|
| 12 | 5 | Передний правый габаритный огонь – Задний правый габаритный огонь |
| 13 | 5 | Передний левый габаритный огонь – Задний левый габаритный огонь |
| 24 | 5 | Контрольные лампы – Сигнальная лампа боковых/задних фонарей – Освещение номерного знака |
| 25 | 7.5 | Радио |
| 26 | 7.5 | Тормозные огни |
| 27 | 7.5 | Сигнализация – Дистанционное управление – Хронотахограф – Телефон – Круиз-контроль – Зеркала с электроприводом |
| 31 | 10 | Замок зажигания |
| 32 | 15 | Радио |
| 33 | 7.5 | Задние противотуманные фары |
| 35 | 7.5 | Управление стеклоподъемниками дверей – ABI |
| 37 | 10 | PCC – Instrument panel |
| 39 | 10 | Диагностический разъем EOBD — Освещение кабины |
| 42 | 7.5 | Блок управления АБС |
| 43 | 15 | Насос омывателя ветрового стекла |
| 44 | 15 | Зажигалка |
| 49 | 15 | Насос омывателя фар |
| 50 | 7.5 | Блок управления подушками безопасности |
| 51 | 10 | PCA (скорая помощь – версии микроавтобуса) |
| 52 | 20 | Передняя розетка |
| 53 | 10 | Приборная панель — аварийная сигнализация — указатели поворота |
| 55 | 30 | Вентилятор кабины (с системой Webasto) – Блок управления Webasto – Вентилятор кабины (с климат-контролем) – Вентилятор отопителя кабины |
Блок Ducato (2002-2006) №2
Расположен под приборной панелью со стороны пассажира в версиях с левосторонним приводом и со стороны водителя в версиях с правым приводом.
| № | (А) | Назначение |
|---|---|---|
| 34 | 10 | Хронотахограф – Телефон – Будильник – Пульт дистанционного управления |
| 38 | 20 | ABI для дверного замка |
| 40 | 15 | Правое заднее стекло с подогревом |
| 41 | 10 | Устройство размораживания зеркал заднего вида |
| 45 | 15 | Водительское сиденье с подогревом |
| 47 | 20 | ABI для левого стеклоподъемника |
| 48 | 20 | ABI для правого стеклоподъемника |
| 54 | 15 | Левое обогрев заднего стекла |
| 56 | 30 | Дополнительный климат-контроль |
| 57 | 15 | Дополнительный вентилятор отопителя |
| 58 | 5 | вебасто таймер |
| 59 | 15 | Мощность ящика для еды |
| 60 | 10 | Тревога мигает |
| 61 | 20 | узел вебасто |
| 63 | 30 | Вращающиеся огни (версии скорой помощи) |
| 64 | 20 | Задняя розетка – Сирена (версии скорой помощи) – Вытяжной вентилятор (версии микроавтобуса) |
| 65 | 10 | Токовая розетка для специальной настройки |
Блок предохранителей и реле №2
Дорестайлинговые модели
| F № | Защищаемая цепь | Ток в А |
|---|---|---|
| 1 | Реле электродвигателя вентилятора системы охлаждения — высокая скорость, реле электродвигателя вентилятора системы охлаждения — средняя скорость, датчик скорости автомобиля, подогреватель топливного фильтра, электронный блок управления КПП, выключатель фонарей заднего хода, отопитель/кондиционер | 10A / 15А |
| 2 | Топливный насос | 15А |
| 3 | Датчик включенной передачи, система активной подвески, электронный блок управления ABS | 10А |
| 4 | Датчик уровня охлаждающей жидкости, система управления АКПП, электронный блок управления КПП, реле нагревателя охлаждающей жидкости | 10А |
| 5 | Блок управления подачей присадки | 10А |
| 6 | Противотуманные фары | 15А |
| 7 | Насос омывателя фар | 20А |
| 8 | Система управления двигателем, реле электродвигателя вентилятора системы охлаждения – низкая скорость | 20А |
| 9 | Левая фара — ближний свет | 15А |
| 10 | Правая фара — ближний свет | 15А |
| 11 | Левая фара – дальний свет | 10А |
| 12 | Правая фара – дальний свет | 10А |
| 13 | Звуковой сигнал | 15А |
| 14 | Насос омывателя лобового стекла/заднего стекла | 10А |
| 15 | Управление двигателем | 30А |
| 16 | Насос подачи воздуха навыпуск | 30А |
| 17 | Электродвигатель очистителя лобового стекла | 30А |
| 18 | Панель управления кондиционером/отопителем, электронный блок управления кондиционером | 40А |
| MF № | Защищаемая цепь | Ток в А |
|---|---|---|
| 1 | Электродвигатель вентилятора системы охлаждения, резистор электродвигателя вентилятора системы охлаждения, реле электродвигателя вентилятора системы охлаждения — низкая скорость, реле электродвигателя вентилятора системы охлаждения — высокая скорость | 50А |
| 2 | Антиблокировочная система тормозов (ABS) | 50А |
| 3 | — | |
| 4 | Многофункциональный блок управления 1 | 80А |
| 5 | Многофункциональный блок управления 1 | 80А |
| 6 | Блок предохранителей 2 (приборная панель) | 80А |
| 7 | Замок зажигания | 30А |
| 8 | Система управления подвеской | 40А |
Рестайлинговые модели
| F № | Защищаемая цепь | Ток в А |
|---|---|---|
| 1 | Реле электродвигателя вентилятора системы охлаждения (низкая скорость), система управления двигателем | 20А |
| 2 | Звуковой сигнал | 15А |
| 3 | Омыватели лобового стекла, насос омывателя заднего стекла | 10А |
| 4 | Омыватели фар | 20А |
| 5 | Топливный насос | 15А |
| 6 | Электронный блок управления ABS, дополнительный обогреватель — Дизель | 10А |
| 7 | Система управления АКПП, усилитель рулевого управления | 10А |
| 8 | Стартер | 20А |
| 9 | Выключатель стоп-сигналов (датчик положения педали тормоза) | 10А |
| 10 | Система управления двигателем, подогреватель топлива — Дизель | 30А |
| 11 | Отопитель/кондиционер | 40А |
| 12 | Очиститель лобового стекла | 30А |
| 13 | Многофункциональный блок управления 1 | 40А |
| 14 | Насос подачи воздуха на выпуск | 30А |
| MF № | Защищаемая цепь | Ток в А |
|---|---|---|
| 1 | Блок управления электродвигателем вентилятора системы охлаждения | 50А |
| 2 | Антиблокировочная система тормозов (ABS) | 30А |
| 3 | Антиблокировочная система тормозов (ABS) | 30А |
| 4 | Многофункциональный блок управления 1 | 80А |
| 5 | Многофункциональный блок управления 1 | 80А |
| 6 | Блок предохранителей 2 (приборная панель) | 80А |
| 7 | Усилитель рулевого управления | 70А |
| 8 | Система управления подвеской | 40А |
Описание предохранителей с монтажного блока на 48штук.
Предохранители на печатной платой электрического центра
Вот оригинальное обозначение предохранителей
для увеличения кликнуть на изображение
F1 Пневматическая подвеска,
F2 Площадь ингибиторы, компрессор контроль
F3 Подушка безопасности, иммобилайзер
F4 Центральный замок
F5 Внутреннее освещение, таймер
F6 Стопы прицепа
F8 Делитель напряжения для радио
F11 Дальний свет моргнуть
F12 Пневматическая подвеска
F13 Эл. подогрев зеркал заднего вида
F14 Подогрев реле «radiopos»
F15 Ближний LHS свет
F16 Дальний LHS свет
F18 Управление вентилятором охлаждения
F19 Автомобиль ECU
F20 Электромагнитные клапаны двигатель
F21 Приборы, эл. с подогревом зеркало реле
F22 Дневной свет
F23 Подогрев осушителя
F24 Дополнительное оборудование
F25 Эл. зеркала заднего вида
F26 Блокировка дифференциала, отбора мощн.
F27 Электронный климат-контроль
F28 Указатель поворота, приборы
F31 Делитель напряжения 12В
F32 Задние противотуманные фары
F33 Габаритный свет левый
F34 Габаритный свет прицеп левая
F35 Bedlamps, в багажнике. лампа,bedlock
F36 Габаритный свет прицеп правая
F37 Габаритный свет правая тягача Индикатор габаритов
F38 Направление, предупреждения об опасности свет
F39 Ближний RHS пучка
F40 Fullbeam правая
F40 Fullbeam правая
F41 Эл. стеклоподъемник, пассажир сторона
F42 Эл. стеклоподъемник, со стороны водител
F43 ECU двигателя
F44 фара задний ход
F45 Вентилятор, климат блок
F46 Электро подогрев сидений, парковочный нагреватель
F48 омыватель ветрового стекла и омыватель фар
Реле на печатной платой электрического центра
301 Реле, противотуманные фары 9; . (CG5)
305 Реле, фары заднего хода ;12; . (EA7)
306 Реле, полные балки ;11; . (CE55)
307 Реле, ближнего света ;3; . (CE48)
308 Реле, стоп-сигналы грузовик ;8; . (CK8)
308В Реле, стоп-сигналы прицеп ;10; . (CK15)
309L Реле, габаритные огни левая ;1; . (CE19)
309R Реле, габаритные огни правая ;2; . (CE26)
315R Реле, начиная переключатель ;4; . (AA42)
343 реле, задние противотуманные фонари ;7; . (CG12)
348A Реле, вентилятор, климат блок ;13; . (HA 6)
360 Реле, отбора мощности ингибитор ;14; (LD3) (LE4)
379 Реле, впрыска топлива ;5; . (AC17)
3005 Генератор контролируемой реле ;6; . (AA52)
3101 Реле, внутренние лампы ;15; . (ER13) (ES13)
VOLVO FH12 электрическая схема управления коробки передач Geartronic.
Fuse Layout Fiat Ulysse II 2003-2010
Contents
Cigar lighter (power outlet) fuses in the Fiat Ulysse II are the fuse №7 (cigar lighter) in the glove compartment fuse box, and fuses №39 (Third row 12V rear electric socket) and №40 (Drivers seat electric 12V socket) in the scuttle on the floor.
Table of Contents
Fuse box location
The fuses are contained in three fuseboxes placed respectively:
in the glove compartment
to access it remove the protective cover A
in the scuttle on the floor in front of the passenger’s seat, next to the battery
to access it remove the protective cover B
in the engine compartment
Engine compartment
Assignment of the fuses in the Engine compartment
| № | Ampere rating | Description |
|---|---|---|
| 1 | 10 | Reverse light switch, Xenon lights, electric fan controls, engine coolant level, heated diesel filter, preheating spark plugs, speed control system, air debit gauge |
| 2 | 15 | Fuel pump, exhaust gas recirculation and turbo-compressor control system |
| 3 | 10 | ABS, ESP |
| 4 | 10 | Keyed service power supply, for main electronic control unit |
| 5 | 10 | Particulate filtering system |
| 6 | 15 | Front fog lights |
| 7 | 20 | Headlight washers |
| 8 | 20 | Relay power supply for main electronic control unit electric fan relay controls , diesel pressure adjusting solenoid valve and exhaust gas recirculation |
| 9 | 15 | Left dipped beam headlight headlight beam corrector |
| 10 | 15 | Right dipped beam headlight |
| 11 | 10 | Left main beam headlight |
| 12 | 10 | Right main beam headlight |
| 13 | 15 | Horn |
| 14 | 10 | Windscreen wiper pump – rear window wiper |
| 15 | 30 | Lambda sensor, injectors, spark plugs, canister solenoid valve, injection pump solenoid valve |
| 17 | 30 | Windscreen wiper |
| 18 | 40 | Additional fans |
| MAXI-FUSES: | ||
| 50 | Electric fan (second speed) | |
| 50 | ABS, ESP | |
| 30 | ESP electric fan | |
| 60 | Main electronic control unit power supply 1 | |
| 70 | Main electronic control unit power supply 2 | |
| 30 | Electric fan (first speed) | |
| 40 | Fiat CODE system | |
| 50 | Climate control system additional fans |
In the glove compartment
Assignment of the fuses in the glove compartment
| № | Ampere rating | Description |
|---|---|---|
| 1 | 10 | Rear fog lights |
| 2 | 15 | Rear heated window |
| 4 | 15 | Main electronic control unit power supply |
| 5 | 10 | Left brake light |
| 7 | 20 | Spot light, cigar lighter, glove compartment light on passenger’s side, automatic rear view mirror |
| 9 | 30 | Front sunroof, front windscreen wiper |
| 10 | 20 | Diagnosis socket |
| 11 | 15 | Electronic alarm, infotelematic Connect system, sound system, multifunction display, steering column controls, particulate filter |
| 12 | 10 | Right side light number plate lights, climate system control lights, ceiling lights (first second and third row) |
| 14 | 30 | Door locking system, Super door lock |
| 15 | 30 | Rear window wiper |
| 16 | 5 | Air bag system power supply, main electronic control unit power supply |
| 17 | 15 | Right brake light, third brake light, trailer brake lights |
| 18 | 10 | Diagnosis socket power supply, brake and clutch pedal switch |
| 20 | 10 | Sound system power supply for main electronic control unit |
| 22 | 10 | Left side light; trailer side light |
| 23 | 15 | Electronic alarm siren |
| 24 | 15 | Parking sensor power supply for main electronic control unit |
| 26 | 40 | Heated rear window |
In the scuttle on the floor
Assignment of the fuses in the scuttle on the floor
| № | Ampere rating | Description |
|---|---|---|
| 1 | 40 | Right electric sliding door |
| 2 | 40 | Left electric sliding door |
| 3 | 30 | Hi-fi amplifier |
| 4 | — | Free |
| 29 | — | Free |
| 30 | — | Free |
| 31 | — | Free |
| 32 | 25 | Driver’s seat with electric adjustment |
| 33 | 25 | Passengers seat with electric adjustment |
| 34 | 20 | Third row sunroof |
| 35 | 20 | Second row sunroof |
| 36 | 10 | Passengers heated seat |
| 37 | 10 | Drivers heated seat |
| 38 | 15 | Children safety electric device |
| 39 | 20 | Third row 12V rear electric socket |
| 40 | 20 | Drivers seat electric 12V socket |
Chevrolet Cruze ***RED BERRY*** › Бортжурнал › Предохранители Chevrolet Cruze
Всем доброго времени суток, как говорится век живи, век учись=)) Сгорел предохранитель, и сразу узнала где они в шевроле круз находятся.Искала тут на драйве, не нашла, вот и новое Б.Ж.на эту тему.В автомобиле имеется две коробки плавких предохранителей: • в левой передней части моторного отсека. • в салоне за вещевым отделением или, в автомобилях с правосторонним рулевым управлением, за перчаточным ящиком. В блоке над положительной клеммой аккумулятора расположена группа основных предохранителей. При необходимости их замены обратитесь на станцию техобслуживания. Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание. Некоторые цепи могут быть защищены несколькими предохранителями. Кроме того, в блоке могут быть установлены дополнительные предохранители.
Рисунок 1,2 Монтажный блок, расположенный в подкапотном пространстве(в моторном отсеке)) 1. Блок управления коробкой передач 2. Контроллер электронной системы управления двигателем 3. — 4. Электромагнитный воздушный клапан адсорбера 5. Зажигание 6. Очистители ветрового стекла 7. — 8. Топливные форсунки 9. Катушки зажигания, топливные форсунки 10. Блок управления двигателем 11. Кислородный датчик 12. Электромагнит стартера 13. Электромагнитный воздушный клапан адсорбера 14. — 15. Очиститель заднего стекла 16. Зажигание, датчик качества воздуха 17. Зажигание, подушка безопасности 18. Блок управления подачей топлива 19. — 20. Топливный насос 21. Задние электрические стеклоподъемники 22. — 23. — 24. Передние электрические стеклоподъемники 25. Вакуумный насос с электронным управлением 26. ABS 27. Система управления электронным ключом 28. Обогрев заднего стекла 29. — 30. ABS 31. Блок управления кузовным оборудованием 32. Блок управления кузовным оборудованием 33. Обогрев передних сидений 34. Вентиляционный люк крыши 35. Информационно-развлекательная система, усилитель 36. — 37. Правая фара дальнего света 38. Левая фара дальнего света 39. — 40. — 41. — 42. Вентилятор охлаждения 43. — 44. — 45. Вентилятор охлаждения 46. Вентилятор охлаждения 47. Кислородный датчик 48. Противотуманная фара 49. — 50. — 51. Звуковой сигнал 52. Приборная панель 53. Электромагнитное зеркало 54. Выключатель световых приборов, управление световыми приборами 55. Складывание зеркал 56. Омыватель ветрового стекла 57. Замок рулевой колонки 58. — 59. Подогрев дизельного топлива 60. Подогрев зеркал 61. Подогрев зеркал 62. Состояние воздуха 63. Датчик заднего стекла 64. Датчик качества воздуха 65. Задние противотуманные фонари 66. Задний омыватель 67. Блок управления системы топливоподачи 68. — 69. Датчик напряжения аккумулятора 70. Датчик дождя 71. — * — 1. Реле муфты компрессора кондиционера 2. Реле стартера 3. Реле охлаждающего вентилятора 4. Реле контроля скорости стеклоочистителя ветрового стекла 5. Реле стеклоочистителя ветрового стекла 6. — 7. Реле силовой передачи 8. Реле топливного насоса 9. Вентилятор системы охлаждения — реле средней скорости 1 10. Вентилятор системы охлаждения — реле средней скорости 2 11. — 12. Реле контроля скорости вентилятора системы охлаждения 13. Вентилятор системы охлаждения — реле высокой скорости 14. — 15. Основное реле зажигания 16. Реле нагревателя топлива 17. Реле антизапотевателя заднего стекла
1
2 Рисунок 3,4 Монтажный блок, расположенный в салоне. 1. Информационно-развлекательная система, телефон с функцией громкой связи 2. — 3. Блок управления кузовным оборудованием 4. Информационноразвлекательная система 5. Информационный дисплей, система помощи при парковке, сирена 6. Прикуриватель 7. Штепсельная розетка 8. Блок управления кузовным оборудованием 9. Блок управления кузовным оборудованием 10. Блок управления кузовным оборудованием 11. Вентилятор системы отопления и кондиционирования 12. — 13. Подогрев сидений 14. Диагностический разъем 15. Подушка безопасности 16. Центральный замок, задняя дверь багажного отделения 17. Кондиционер
описание проблемы

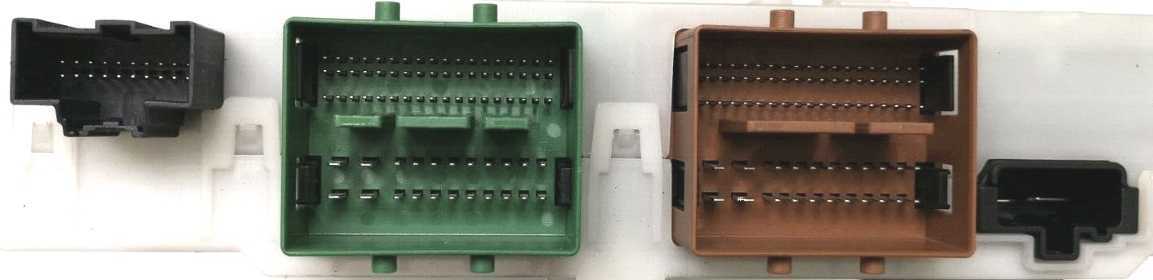

С 2001 по 2013 год Автомобили Volvo подвержены неустойчивым электрическим проблемам из-за попадания воды в центральный электронный модуль .
Коррозия на терминалах CEM может развиваться, если вы:
- жить во влажном климате,
- забыть окна, когда идет дождь
- если ваш автомобиль был в наводнении.
Например, у вас двигатель выключается самостоятельно или не запускается. Случайные предупреждающие огни , такие как ABS, подушка безопасности, предупреждение о торможении. Вход без ключа не работает.
Замена модуля CEM у дилера стоит $ 1000 +. Более дешевое решение – отремонтировать существующий модуль. Снимите существующий модуль и отправьте его на ремонт в предприятие, которое предлагает ремонт модуля Volvo CEM.
Блок предохранителей Лада Веста в моторном отсеке
1. Из руководства по эксплуатации автомобилем:
Предохранители:
Реле:
2. Из книги по ремонту:
Схема предохранителей:
| № предохранителя (сила тока, А) | Цвет предохранителя | Защищаемая электрическая цепь |
|---|---|---|
| F60 (70 A) | Розовый | Электроусилитель рулевого управления (ЭУР) |
| F61 (30 A) | Зеленый | Обогреватель заднего стекла |
| F62 (40 A) | Оранжевый | Контроллер системы курсовой устойчивости (ESP) |
| F63 (15 A) | Синий | Кондиционер |
| F64 (5 А) | Светло-коричневый | Не используется |
| F65 (25 A) | Белый | Контроллер системы курсовой устойчивости (ESP) |
| F66 (5 A) | Светло-коричневый | Роботизированная коробка передач (АМТ) |
| F67 (-) | — | Не используется |
| F68 (70 A) | Розовый | Роботизированная коробка передач (АМТ) |
| F69 (15 A) | Синий | Кондиционер |
| F70 (60 A) | Синий | Цепи питания предохранителей F4, 6, 7, 8, 12, 13, 14, 23, 26, 29, 31, 36, 37, 38, 42, 43, 44, 45, 47, 48, 49, 50 монтажного блока в салоне |
| F71 (60 A) | Синий | Генератор |
| F72 (60 A) | Синий | |
| F73 (10 A) | Красный | Звуковой сигнал |
| F74 (5 A) | Светло-коричневый | Выключатель света заднего хода |
| F75 (60 A) | Синий | Обогрев ветрового стекла |
| F76 (10 A) | Красный | Противоугонная сигнализация |
| F77 (-) | — | Не используется |
| F78 (7,5 A) | Коричневый | Клапана продувки адсорбера, датчики системы управления двигателем (датчиков кислорода, клапана ГРМ) |
| F79 (40 A) | Оранжевый | Электровентилятор охлаждения двигателя |
| F80 (5 A) | Светло-коричневый | Обогрев ветрового стекла |
| F81 (-) | Синий | Не используется |
| F82 (-) | Синий | Не используется |
Схема реле:
| № реле (cила тока, А) | Наименование реле |
|---|---|
| К21 (30А) | Реле обогрева ветрового стекла 1 |
| К22 (30А) | Реле обогрева ветрового стекла 2 |
| К23 (30А) | Реле стартера |
| К24 (20А) | Реле звукового сигнала |
| К25 (20А) | Реле тревожного звукового сигнала |
| К26 (-) | Не используется |
| К27 (20А) | Главное реле ЭСУД |
| К28 (20А) | Реле муфты компрессора кондиционера |
Расположение предохранителей Fiat Ulysse II 2003-2010
Предохранители прикуривателя (розетки) в автомобиле Fiat Ulysse II это предохранитель №7 (прикуриватель) в блоке предохранителей перчаточного отделения, а также предохранители №39 (заднее электрическое гнездо 12В третьего ряда) и №40 (электрическое гнездо 12В сиденья водителя) в лючке на полу.
Расположение блока предохранителей
Предохранители находятся в трех блоках предохранителей, расположенных соответственно:
в бардачке
для доступа к нему снимите защитную крышку A
в лючке на полу перед сиденьем пассажира, рядом с аккумулятором
для доступа к нему снимите защитную крышку B
в моторном отсеке
Моторный отсек
| № | Номинальный ток в амперах | Описание |
|---|---|---|
| 1 | 10 | Выключатель света заднего хода, ксеноновые лампы, управление электровентилятором, уровень охлаждающей жидкости двигателя, подогрев дизельного фильтра, предварительный подогрев свечей зажигания, система контроля скорости, датчик дебита воздуха |
| 2 | 15 | Топливный насос, система рециркуляции отработавших газов и управления турбокомпрессором |
| 3 | 10 | ABS, ESP |
| 4 | 10 | Сервисный источник питания с ключом, для главного электронного блока управления |
| 5 | 10 | Система фильтрации твердых частиц |
| 6 | 15 | Передние противотуманные фары |
| 7 | 20 | Омыватели фар |
| 8 | 20 | Релейный источник питания для главного электронного блока управления реле управления электровентилятором, электромагнитного клапана регулировки давления дизельного топлива и рециркуляции выхлопных газов |
| 9 | 15 | Левая фара ближнего света Корректор света фар |
| 10 | 15 | Правая фара ближнего света |
| 11 | 10 | Левая фара дальнего света |
| 12 | 10 | Правая фара дальнего света |
| 13 | 15 | Рог |
| 14 | 10 | Насос стеклоочистителя ветрового стекла — стеклоочиститель заднего стекла |
| 15 | 30 | Лямбда-датчик, форсунки, свечи зажигания, электромагнитный клапан канистры, электромагнитный клапан насоса впрыска |
| 17 | 30 | Стеклоочиститель ветрового стекла |
| 18 | 40 | Дополнительные вентиляторы |
| MAXI-FUSES: | ||
| 50 | Электрический вентилятор (вторая скорость) | |
| 50 | ABS, ESP | |
| 30 | Электрический вентилятор ESP | |
| 60 | Питание главного электронного блока управления 1 | |
| 70 | Питание главного электронного блока управления 2 | |
| 30 | Электрический вентилятор (первая скорость) | |
| 40 | Система Fiat CODE | |
| 50 | Система климат-контроля дополнительные вентиляторы |
В бардачке
| № | Номинальный ток в амперах | Описание |
|---|---|---|
| 1 | 10 | Задние противотуманные фонари |
| 2 | 15 | Заднее стекло с подогревом |
| 4 | 15 | Питание главного электронного блока управления |
| 5 | 10 | Левый стоп-сигнал |
| 7 | 20 | Точечный свет, прикуриватель, подсветка бардачка со стороны пассажира, автоматическое зеркало заднего вида |
| 9 | 30 | Передний люк, передний стеклоочиститель |
| 10 | 20 | Диагностическая розетка |
| 11 | 15 | Электронная сигнализация, инфотелематическая система Connect, звуковая система, многофункциональный дисплей, органы управления на рулевой колонке, сажевый фильтр |
| 12 | 10 | Правый боковой фонарь освещения номерного знака, фонари управления климатической системой, потолочные фонари (первый второй и третий ряд) |
| 14 | 30 | Система блокировки дверей, суперзамок двери |
| 15 | 30 | Стеклоочиститель заднего стекла |
| 16 | 5 | Питание системы подушек безопасности, питание главного электронного блока управления |
| 17 | 15 | Правый стоп-сигнал, третий стоп-сигнал, стоп-сигналы прицепа |
| 18 | 10 | Питание диагностической розетки, выключатель педали тормоза и сцепления |
| 20 | 10 | Источник питания звуковой системы для основного электронного блока управления |
| 22 | 10 | Левый боковой фонарь; боковой фонарь прицепа |
| 23 | 15 | Электронная сирена тревоги |
| 24 | 15 | Питание датчика парковки для основного электронного блока управления |
| 26 | 40 | Заднее стекло с подогревом |
В люке на полу
| № | Номинальный ток в амперах | Описание |
|---|---|---|
| 1 | 40 | Правая электрическая раздвижная дверь |
| 2 | 40 | Левая электрическая раздвижная дверь |
| 3 | 30 | Hi-fi усилитель |
| 4 | — | Бесплатно |
| 29 | — | Бесплатно |
| 30 | — | Бесплатно |
| 31 | — | Бесплатно |
| 32 | 25 | Сиденье водителя с электрорегулировкой |
| 33 | 25 | Пассажирское сиденье с электрорегулировкой |
| 34 | 20 | Люк в третьем ряду |
| 35 | 20 | Люк во втором ряду |
| 36 | 10 | Сиденье с подогревом для пассажиров |
| 37 | 10 | Сиденье с подогревом для водителя |
| 38 | 15 | Детское безопасное электрическое устройство |
| 39 | 20 | Задняя электрическая розетка 12 В третьего ряда |
| 40 | 20 | Электропривод сиденья водителя Розетка 12 В |
Как проверить исправность предохранителя
Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.
Визуальная проверка
Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.
Проверка мультиметром
Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.
Как самостоятельно заменить предохранители на Фокус 1
Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:
- вскрыть крышку монтажного блока;
- используя специальный пинцет извлечь предохранитель из посадочного места;
- вставить в гнездо новый предохранитель.
Предохранители моторного отсека Ducato (2002-2006)
| № | (А) | Назначение |
|---|---|---|
| 1 | 60 | ЦКС-защита |
| 2 | 50 | Предпусковой подогрев свечи накаливания |
| 3 | 30 | Замок зажигания |
| 4 | 50 | Блок управления АБС |
| 5 | 30 | Вентилятор кабины (климат-контроль) |
| 6 | 40 | Резистор низкой скорости вентилятора радиатора (2.0 с системой климат-контроля) |
| Блок управления двигателем (2.0 с системой климат-контроля) | ||
| Вентилятор охлаждения двигателя (2.0 с системой климат-контроля) | ||
| Блок управления двигателем (2.0 с системой климат-контроля) | ||
| 6 | 40 | Вентилятор охлаждения двигателя 1 скорость |
| Блок управления двигателем 1-я скорость | ||
| 7 | 40 | Вентилятор охлаждения двигателя (2.0 с системой климат-контроля) |
| Блок управления двигателем (2.0 с системой климат-контроля) | ||
| 7 | 40/60 | Вентилятор охлаждения двигателя 2 скорость |
| Блок управления двигателем 2-я скорость | ||
| Катушка дистанционного переключателя 2-й скорости вентилятора радиатора (климат-контроль) | ||
| 8 | 30 | Электродвигатель стеклоочистителя — насос омывателя ветрового стекла |
| 9 | 15 | Передние противотуманные фары |
| 10 | 15 | Гудок- подрулевой переключатель |
| 11 | 10 | Дополнительные услуги EI – Блок управления двигателем |
| 14 | 10 | Правая фара ближнего света |
| 15 | 10 | Левая фара ближнего света |
| 16 | 7.5 | Система EI – код Fiat |
| 17 | 5 | Первичные услуги EI – Блок управления двигателем |
| 18 | 7.5 | Код Fiat – Блок управления двигателем |
| 19 | 7.5 | Компрессор |
| 20 | 30 | ПТК |
| 21 | 15 | Топливный насос |
| 22 | 20 | Основные услуги ЭИ |
| 23 | 10 | Блок управления автоматической коробкой передач |
| 24 | 15 | Блок управления автоматической коробкой передач |
| 30 | 15 | Фары дальнего света |
Предохранители батареи Ducato (2002-2006)
| № | (А) | Назначение |
|---|---|---|
| 70 | 150 | CVM-защита |
| 71 | 80 | Защита финансового директора |
| 72 | 125 | Генератор |
| 72 | 70 | Генератор (2.0 – 2.0 JTD с системой обогрева) |
| 72 | 100 | Генератор (2.8 JTD с системой отопления – 2.0 JTD с системой климат-контроля) |
| 73 | 70 | Розетка для кузовщиков |
