Додж караван схема реле

Предохранители и реле Dodge Caravan (1995-2007)

№
Ампер/Цвет
Назначение

F4
30 Amp Pink — розовый

Front Wipers — Передние стеклоочистители

F9
40 Amp Green — зеленый
Anti-Lock Brake System (ABS) Pump — Антиблокировчная система тормозов

F10
40 Amp Green — зеленый
Front Blower — вентилятор

F13
40 Amp Green — зеленый
Electronic Back Light (EBL) — подсветка

F19
40 Amp Green — зеленый
Body Control Module (BCM) Feed 1 — блок управления

F20
30 Amp Pink — розовый
Central Amplifier — усилитель

F22
30 Amp Pink — розовый
Seats — подогрев сидений

F27
40 Amp Green — зеленый
Radiator Fan — вентилятор радиатора

F28
40 Amp Green — зеленый
Power Windows — стеклоподъемники

F30
40 Amp Green — зеленый
Headlight Washers (Export Only) — омыватели

F31
40 Amp Green — зеленый
Power Sliding Door — электропривод дверей

F32
40 Amp Green — зеленый
Power Liftgate — электропривод двери багажника

F1
20 Amp Yel­low — желтый
Fog Lights — противотуманные фары

F2
15 Amp Blue — синий
Left Park/Tail Light — левый парковочный фонарь/задняя фара

F3
15 Amp Blue — синий
Right Park/Tail Light — правый парковочный фонарь/задняя фара

F5
20 Amp Yel­low — желтый
RDO/IP Ignition — зажигание

F6
20 Amp Yel­low — желтый
12 Volt Out Ignition or Battery

F8
20 Amp Yel­low — желтый
Horn — звуковой сигнал

F11
20 Amp Yel­low — желтый
EWD/ Rear Wiper — задний стеклоочиститель

F12
25 Amp Clear
Rear Blower —

F14
20 Amp Yel­low — желтый
Ignition Off Draw (IOD) — выключение зажигания

F15
20 Amp Yel­low — желтый
Electronic Automatic Transaxle (EATX) Battery

F15
25 Amp Clear
ASD

F17
20 Amp Yel­low — желтый
Fuel Pump — топливный насос

F18
15 Amp Blue — синий
A/C Clutch — кондиционер

F21
25 Amp Clear
Anti-Lock Brake System (ABS) Module — система АБС

F23
10 Amp Red — красный
Ignition Switch — переключатель зажигания

F24
20 Amp Yel­low — желтый
Hazard — аварийная сигнализация

F26
20 Amp Yel­low — желтый
Stop Lamp — стоп-сигналы

F33
15 Amp Blue — синий
Front/Rear Washer — передний задний омыватель

Реле

Реле — электромеханическое устройство, основным назначением которого является управление потоком электрического тока в электрической цепи. Оно позволяет открывать или закрывать контакты цепи при наличии или отсутствии управляющего сигнала.

Реле в Крайслер Вояджер отвечают за контроль и регулировку работы различных систем и устройств автомобиля. Они могут быть ответственными, например, за включение фар или подачу тока на двигатель стартера. Если реле выходят из строя, возникают проблемы в работе соответствующих систем или устройств, которые они контролируют.

Для проверки реле в Крайслер Вояджер можно использовать следующую процедуру:

Откройте капот и найдите коробку предохранителей и реле.
Проверьте маркировку на крышке коробки, чтобы найти нужное реле

Обычно на внутренней стороне крышки коробки есть схема расположения реле.
Осмотрите реле на наличие видимых повреждений, таких как негерметичность, горелые или плавившиеся контакты или признаки коррозии.
Снимите реле из гнезда, осторожно потянув за его корпус или использовав специальный инструмент для снятия реле.
Проверьте состояние контактов реле, используя мультиметр. Установите мультиметр в режим измерения сопротивления и проверьте сопротивление между контактами

Если сопротивление равно бесконечности или близко к нулю, реле, скорее всего, неисправно и требует замены.

Если реле в Крайслер Вояджер необходимо заменить, выполните следующие действия:

1. Приобретите новое реле, которое соответствует требованиям системы или устройства, которое оно должно контролировать. Обратитесь к руководству по эксплуатации для получения информации о правильном типе реле.
2. Установите новое реле в гнездо, убедившись, что оно правильно встает на место и надежно фиксируется.
3. Закройте крышку коробки предохранителей и реле.
4. Проверьте работу системы или устройства, которое контролируется реле, чтобы убедиться в его правильной работе.

В случае если замена реле не решает проблему, рекомендуется обратиться к профессиональному автосервису для проведения более детальной диагностики и ремонта.

Предохранители и блоки реле для Chrysler Voyager, Town & Country и Dodge Caravan (2001-2007 гг.) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле:

• Chrysler Voyager (2001-2007)
• Chrysler Town & Country (2001-2007)
• Dodge Caravan (2001-2007).

Проверка и замена предохранителей

Электрические цепи в автомобиле защищены от короткого замыкания предохранителями. Это значительно снижает вероятность повреждения из-за проблем с электричеством.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Обязательно замените неисправный предохранитель новым такого же размера и номинала.

Предохранители той же силы тока могут быть временно взяты из другого места плавкого предохранителя, если предохранитель перегорел. Как можно скорее замените предохранитель.

• Перед заменой предохранителя убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
• Не ремонтируйте предохранители и никогда не заменяйте перегоревший предохранитель на предохранитель с более высоким номинальным током. Это может вызвать повреждение электрической системы и пожар.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Схема блока предохранителей в моторном отсеке

Встроенный силовой модуль расположен в моторном отсеке рядом с аккумулятором. В этом центре есть предохранители и реле. Этикетка, которая идентифицирует каждый компонент, напечатана на внутренней стороне крышки.

Предохранители крайслер вояджер 1994

Убедительная просьба, прежде чем задать вопрос в конфе и открыть новую тему, поищите ответ на свой вопрос здесь: ССЫЛКА 1,здесь: ССЫЛКА 2 и здесь:ССЫЛКА 3 Я уверен, что 90% ответов вы найдёте по приведённым ссылкам. Также — попробуйте поиск с ГЛАВНОЙ страницы сайта — там могут быть более полные результаты!

P.S Если вам известен код ошибки, то просто «вбейте» его в поисковую строку

И обратите внимание на то, что первая буква кода должна быть набрана в «латинской» раскладке! Иначе результаты поиска вас никуда не приведут.Первая буква кода — НЕ русская буква «Р»!. И еще — ОГРОМНАЯ просьба писать в данном форуме на РУССКОМ языке — поберегите албанский для курилки

И еще — ОГРОМНАЯ просьба писать в данном форуме на РУССКОМ языке — поберегите албанский для курилки.

1.Скажита плиз где находятся предохранители и реле которые отвечают за ближний свет.(и как они промаркированы, ну или как их отличить среди других реле)

2.Раздельные ли предохранители или реле отвечают за дальний и ближний свет?

Группа: Пользователи Сообщений: 1 760 Регистрация: 27.3.2006 Из: Киев Пользователь №: 1 961 Реальное имя:Сергей

1.Скажита плиз где находятся предохранители и реле которые отвечают за ближний свет.(и как они промаркированы, ну или как их отличить среди других реле)

2.Раздельные ли предохранители или реле отвечают за дальний и ближний свет?

Ну вообще то я не сижу и не жду. Написал ровно по тому , что залез под крышку проверил все предохранители (вытаскивал при включеном свете) ни какой реакции свет горит ближний в левой лампе (сдается мне , то не там предохранитель поэтому и спрашиваю).Не нашел там надписи под крышкой LOW BEAM.

А ты типа умный такой . да?Если нечего сказать, так вообще помоему лучше помолчать. (была такая хорошая реклама)Или типа тут одни профи тусуются (такие как ты).

По моему поделится инфой если ты знаешь . есть очень хорошо, а если нечего сказать, то вопрос не для тебя

Извините пожалуйста все остальные, что так эмоционально.

Сообщение отредактировал мартин — 12.12.2006, 13:57

мартин, а между тем, Said вам очень точную подсказку дал.

Поверьте, мануал лишним не бывает.

Просто без света полная ж**а.

Сообщение отредактировал мартин — 12.12.2006, 14:32

Нет не смотрел. а там что есть какой то лючок или что там. (че то там визуално не помню есть ли там что либо)Обязательно посмотрю попозже. спасибо.

Photo_0139.jpg ( 42.45 килобайт ) Кол-во скачиваний: 133 Photo_0140.jpg ( 40.93 килобайт ) Кол-во скачиваний: 176

Правда это Стратус, но помойму на Караванах так же.

Сходил посмотрел, не так. Там цельный кожух. (правда я его открутил посмотреть может чего прячется там, нет там ничего) Может на караванах и так, но у меня крайслер вояджер.

Блин. а была надежда найти косяк

Вот и меня терзают смутные сомнения, что не все под капотом.

Группа: Пользователи Сообщений: 625 Регистрация: 4.10.2006 Из: Москва Пользователь №: 4 865 Реальное имя:Сергей

А что больше ни кто не сталкивался с такой проблемой. Похоже выясняется, что не только я найти не могу предохранитель, но и другие тоже.

а может у кого есть схема электропитания по каравану и вояджеру?

На схеме может указан предохранитель и где он висит (вопрос чайника в схемах)

Сообщение отредактировал мартин — 12.12.2006, 15:31

Группа: Пользователи Сообщений: 1 760 Регистрация: 27.3.2006 Из: Киев Пользователь №: 1 961 Реальное имя:Сергей

По меньшей мере предохранитель так не проверишь. Если он сгоревший то свет и не должен был появитьсяЯ никогда не считал себя умней других, а в познаниях этой машины и подавно.Точно ответить тебе может только человек у кого такая же машина. При этом должно совпасть много вещей: он должен увидеть твою просьбу, у него должна быть под рукой книга умная и в конце концов он должен захотеть ковыряться по чужой проблеме (при этом очень нужно чтобы машин был рядом, проверить нужно много чего). Какая вероятность при таком раскладе получить точный ответ?Применительно к своей машине могу сказать: с этого сайта скачаный мануал выдает вот такое

Ты свое хотя бы пробовал искать? Как раз для каждой лампочки предохранитель под капотом, там же и реле.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью
  • Правообладателям
  • Политика конфиденциальности

Додж караван схема предохранителей и реле

Рассмотрены предохранители Додж Караван 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Большинство предохранителей и реле Dodge Caravan расположены на соединительном блоке под приборной панелью. (до 2001 года выпуска)

Для увеличения всех изображений нажмите на них.

Блок предохранителей и реле в моторном отсеке до 2001 года выпуска.

С 2001 года у Dodge Caravan силовой модуль представляет собой комбинацию центра распределения питания (PDC) (A) и переднего блока управления (FCM) (B) и блок предохранителей и реле расположен на левой стороне моторного отсека.

Расшифровка предохранителей в этом блоке.

Front Wipers — Передние стеклоочистители

Anti-Lock Brake System (ABS) Pump — Антиблокировчная система тормозов

Electronic Back Light (EBL) — подсветка

Body Control Module (BCM) Feed 1 — блок управления

Central Amplifier — усилитель

Radiator Fan — вентилятор радиатора

Power Windows — стеклоподъемники

Headlight Washers (Export Only) — омыватели

Power Sliding Door — электропривод дверей

Power Liftgate — электропривод двери багажника

Fog Lights — противотуманные фары

Left Park/Tail Light — левый парковочный фонарь/задняя фара

Right Park/Tail Light — правый парковочный фонарь/задняя фара

RDO/IP Ignition — зажигание

12 Volt Out Ignition or Battery

EWD/ Rear Wiper — задний стеклоочиститель

Ignition Off Draw (IOD) — выключение зажигания

Electronic Automatic Transaxle (EATX) Battery

Fuel Pump — топливный насос

Anti-Lock Brake System (ABS) Module — система АБС

Ignition Switch — переключатель зажигания

Hazard — аварийная сигнализация

Front/Rear Washer — передний задний омыватель

Предохранитель прикуривателя № 5 (20А)

Предохранители и блоки реле для Chrysler Voyager, Town & Country и Dodge Caravan (1996-2000 гг.) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Chrysler Voyager, Town & Country, Plymouth Voyager и Dodge Caravan (1996, 1997, 1998, 1999, 2000).

Проверка и замена предохранителей

Электрические цепи в автомобиле защищены от короткого замыкания предохранителями. Это значительно снижает вероятность повреждения из-за проблем с электричеством.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Обязательно замените неисправный предохранитель новым такого же размера и номинала.

Предохранители той же силы тока могут быть временно взяты из другого места плавкого предохранителя, если предохранитель перегорел. Как можно скорее замените предохранитель.

• Перед заменой предохранителя убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
• Не ремонтируйте предохранители и никогда не заменяйте перегоревший предохранитель на предохранитель с более высоким номинальным током. Это может вызвать повреждение электрической системы и пожар.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

История модели

2000 – дебют Крайслер Вояджер 4. В США, он так же известен, как Dodge Caravan и Chrysler Town & Country.

2004 – увеличен рабочий объем турбодизеля CRD с 2,5 до 2,8 литров.

2005 – предложена версия Grand Voyager с системой Stow’n Go.

2008 – смена поколений.

Крайслер Вояджер предлагался как с обычной, так и с удлиненной колесной базой (Grand Voyager). В линейке двигателей присутствовали даже дизельные моторы. Автомобиль агрегатировался автоматической и механической коробкой передач. Были предусмотрены и полноприводные модификации.

Сегодня цены на подержанный Voyager четвертого поколения стартуют с отметки 200 000 рублей. Экземпляры последних лет выпуска оцениваются в 600-700 тысяч рублей.

Функции предохранителей в Крайслер Вояджер

Предохранители являются одной из важных частей электрической системы автомобиля Крайслер Вояджер. Они предназначены для защиты электрических компонентов от повреждений, которые могут быть вызваны перегрузкой или коротким замыканием.

Каждая электрическая цепь в автомобиле имеет свой предохранитель, который отвечает за защиту определенных компонентов или устройств. Встроенные предохранители в Крайслер Вояджер обычно имеют стандартные цилиндрические формы и разные номиналы тока.

Основные функции предохранителей в Крайслер Вояджер включают:

• Защита от перегрузки: Предохранители предотвращают повреждение электрических компонентов, если ток в цепи превышает допустимый уровень. При перегрузке предохранитель сгорает и отключает цепь, что позволяет предотвратить повреждение электрических компонентов.
• Защита от короткого замыкания: Предохранители также защищают электрические компоненты от повреждений, вызванных коротким замыканием в цепи. Когда происходит короткое замыкание, предохранитель быстро перегорает и отключает цепь, предотвращая повреждение электрических компонентов.
• Указание на проблемы: Сгоревший предохранитель может служить указанием на потенциальные проблемы в электрической системе автомобиля. Если предохранитель перегорает, это может указывать на неисправность в цепи, которую следует проверить и устранить.

Замена перегоревшего предохранителя в Крайслер Вояджер относительно простая процедура. Для замены предохранителя необходимо открыть блок предохранителей, найти сгоревший предохранитель, вытащить его и установить новый предохранитель с таким же номиналом тока. Не забывайте использовать предохранители с теми же характеристиками, чтобы обеспечить правильную работу электрической системы автомобиля.

Важно отметить, что замена предохранителя — временное решение проблемы. Если предохранитель перегорает снова после замены, это может указывать на серьезные проблемы в электрической системе, которые требуют детальной диагностики и ремонта у автомобильного специалиста

Фронтера б

Блок под капотом

Общая схема

Описание

R1	Реле электродвигателя вентилятора отопителя
R2	Реле дальнего света фар
R3	Диод ABS
R4	Реле противотуманных фар
R5	Реле фар
R6	Реле кондиционера
R7	Реле топливного насоса
R8	Реле стартера
R9	Реле системы управления двигателем
R10	Реле электромагнитной муфты компрессора кондиционера
1	15A Аварийная сигнализация
2	10A Звуковой сигнал
3	10A Кондиционер
4	20A Управление двигателем
5	10A Управление двигателем
6	10A Управление двигателем
7	20A Разъем электро оборудования прицепа
8	15A Левая фара — дальний свет
9	15A Правая фара-дальний свет
10	10A Левая фара — ближний свет
11	10A Правая фара – ближний свет
12	15A Противотуманные фары
13	10A Задние противотуманные фонари
14	20A Омыватели фар
15	100A Генератор, блок предохранителей/ реле, моторный отсек 1, блок предохранителей/ реле, моторный отсек 2, блок предохранителей/ реле, приборная панель, замок зажигания, выключатель освещения, стартер
16	60A Блок предохранителей/ реле, моторный отсек 1, замок зажигания
17	60A Антиблокировочная система тормозов (ABS)
18	40A Отопитель/ кондиционер
19	60A Реле электродвигателя вентилятора системы охлаждения

Рядом с блоком могут размещаться несколько реле ответственные за вентилятор системы охлаждения (высокая и низка скорость).

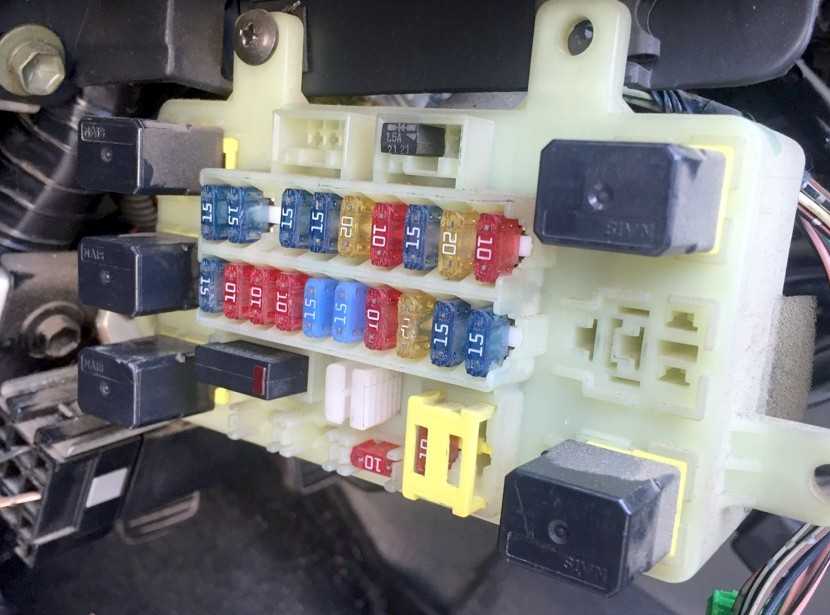

Блок в салоне

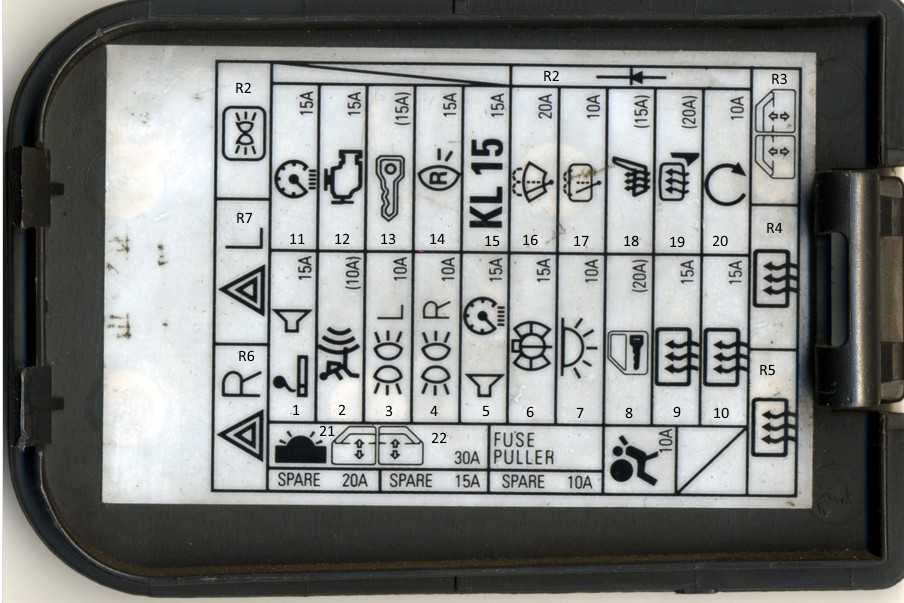

Схема

Обозначение

R1	Реле габаритов
R2	Диод — лампы освещения салона
R3	Реле электродвигателя привода стеклоподъёмника
R4	Реле 2 обогревателя заднего стекла
R5	Реле 1 обогревателя заднего стекла
R6	Реле – прерыватель аварийной сигнализации – правый
R7	Реле – прерыватель аварийной сигнализации – левый
1	15А Прикуриватель, аудио
2	10A Противоугонная система
3	10А Задний левый габарит
4	10А Задний правый габарит
5	15А Аудиосистема
6	15А Стоп-сигналы
7	10А Лампы освещения салона
8	20А Центральный замок
9	15А Обогреватель заднего стекла
10	15А Обогреватель заднего стекла
11	15А Указатели поворота, комбинация приборов, индикаторы комбинации приборов
12	15А Управление двигателем
13	15А Управление двигателем
14	15А Фонари заднего хода
15	15А Управление двигателем
16	20А Очиститель/ омыватель лобового стекла
17	10А Очиститель/ омыватель заднего стекла
18	15А Подогреватель сидений
19	20А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла
20	10А Стартер
21	30А Электропривод стеклоподъемников
22	10А Подушка безопасности

Остались вопросы? Задавайте их в комментарии.

Предохранители и реле Chrysler Voyager (1995-2001)

Рассмотрены автомобили 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение компонентов в салоне и моторном отсеке.

Расшифровка:

1	Датчик давления хладагента систем кондиционирования
2	Блок управления электродвигателем вентилятора кондиционера/отопителя –в панели управления

Блок предохранителей и реле в моторном отсеке Схема расположения предохранителей и реле в блоке.

Расшифровка:

1	—
2	Реле прикуривателя
3	Реле звукового сигнала
4	Реле электродвигателя очистителя лобового стекла
5	Реле электромагнитной муфты компрессора кондиционера
6	Реле электродвигателя очистителя лобового стекла
7	—
8	Реле дальнего света фар
9	Реле электродвигателя вентилятора отопителя
10	Реле ближнего света фар
11	Реле стартера
12	Реле стояночных огней
13	Реле системы управления трансмиссией
14	Реле подогревателя топлива/реле топливного насоса
15	Реле системы управления двигателем
F1	(10A) Подушка безопасности
F2	(10A) Подушка безопасности
F3	—
F4	(10A) Лампа дальнего света (левая)
F5	(10A) Лампа дальнего света (правая)
F6	(20A) Лампа ближнего света (левая)
F7	(15A) Лампа ближнего света (правая)
F8	(20A) Разъем подключения дополнительного оборудования, прикуриватель
F9	(20A) Звуковой сигнал
F10	(20A) Лампы системы освещения в дневное время, указатели поворота/аварийная сигнализация, реле ламп стояночных огней
F11	(15A) Система кондиционирования
F12	(25A) Антиблокировочная система тормозов (ABS)
F13	(20A) Стоп-сигналы
F14	—
F15	(20A) Автоматическая коробка передач
F16	(20A) Топливный насос
F17	(20A) Управление двигателем
F18	(15A) Электропривод зеркал заднего вида на дверях, лампы освещения салона
F19	(30A) Очиститель лобового стекла
F20	(40A) Реле 3 электродвигателя вентилятора системы охлаждения — Дизель
F21	(40A) Реле электродвигателя вентилятора отопителя
F22	(40A) Предохранители F3/F4/F5-блок предохранителей/реле приборной панели
F23	(40A) Замок зажигания, реле стартера
F24	(40A) Электродвигатель 1 вентилятора системы охлаждения — бензин, электродвигатель 2 вентилятора системы охлаждения — Дизель
F25	(40A) Антиблокировочная система тормозов (ABS)
F26	(40A) Предохранитель F15-блок предохранителей/реле приборной панели
F27	(40A) Реле обогревателя заднего стекла
F28	(10A) Аудиосистема, замок зажигания, комбинация приборов

*С 2001 года на автомобилях под капотом устанавливается блок предохранителей с центральной системой распределения питания.

Блок предохранителей в салоне на приборной панели
