Как найти предохранители в салоне вашего ford ka

Назначение для 2 поколения

Общее расположение

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,1,0,0,0 —>

Обозначение

p, blockquote 14,0,0,0,0 —>

1	Электронный блок управления ABS
2	Резистор электродвигателя вентилятора отопителя/ кондиционера (без автоматического управления температурой) — за панелью управления отопителем
3	Блок управления кондиционером/ отопителем (с автоматическим управлением температурой)
4	Блок управления выбором антенны
5	Боковой датчик удара 1
6	Боковой датчик удара 2
7	Усилитель аудиосистемы-за правой задней отделочной панелью
8	Аккумуляторная батарея
9	Диагностический разъем (DLC)
10	Электронный блок управления двигателем
11	Блок предохранителей/ реле, моторный отсек
12	Блок предохранителей /реле, приборная панель
13	Блок управления свечами накаливания
14	Звуковой сигнал
15	Кольцевая антенна иммобилайзера — около замка зажигания
16	Блок управления комбинацией приборов
17	Многофункциональный блок управления-в блоке предохранителей/ реле под приборной панелью — функции: Электропривод стеклоподъемников, лампы наружного освещения, корректор фар, обогреватель зеркал заднего вида, обогреватель заднего стекла, обогреватель лобового стекла, иммобилайзер, инерционный выключатель отсечки подачи топлива, лампы освещения салона, система парковки, очиститель/ омыватель заднего стекла дистанционное управление центральным замком, очиститель/ омыватель лобового стекла
18	Датчик температуры окружающего воздуха — в зеркале заднего вида на двери
19	Блок управления системой парковки — за левой задней отделочной панелью
20	Блок управления усилителем рулевого управления-на рулевой колонке
21	Электронный блок управления SRS — под центральной консолью
22	Блок управления телефоном — за левой задней отделочной панелью
23	Датчик бокового перемещения (с ESP) – около рычага стояночного тормоза

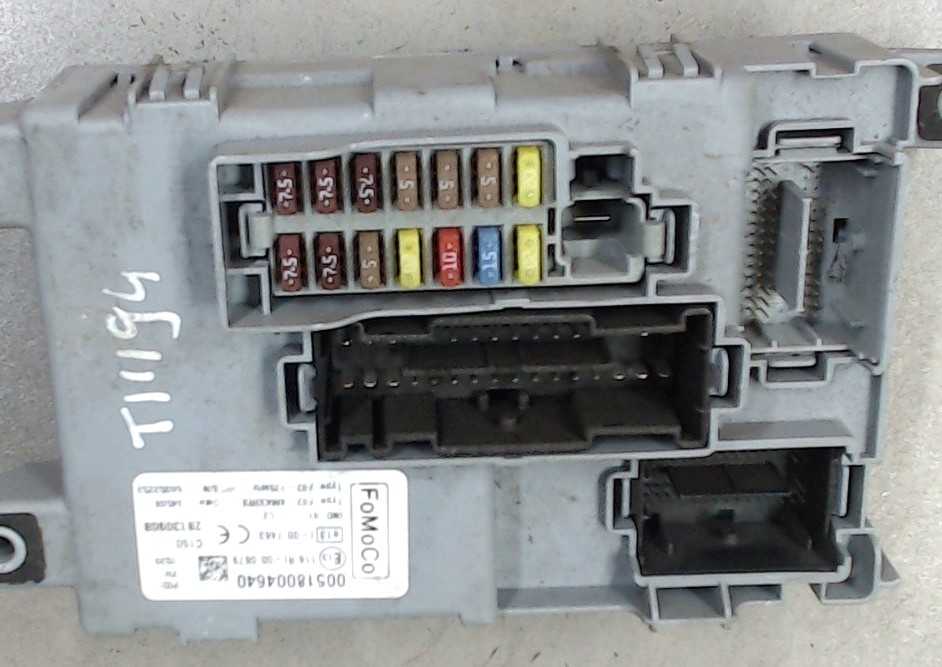

Блок в салоне

Он находится под приборной панелью слева, со стороны водителя, за защитной крышкой.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Описание

p, blockquote 19,0,0,1,0 —>

F12	(7,5A) Ближний свет правой фары
F13	(7.5A)
F31	(5A) Блок предохранителей/ реле в моторном отсеке
F32	(7,5A)
F36	(10A)
F37	(5A)
F38	(20A) Центральный замок
F43	(15A) Очистители/ омыватели заднего стекла
F47	(20A) Электропривод стеклоподъемников
F48	(20A) Электропривод стеклоподъемников
F49	(5A)
F50	(7,5A) Электронный блок управления SRS
F51	(7,5A)
F53	(5A) Комбинация приборов

Блок под капотом

Данный блок расположен под защитной крышкой рядом, рядом с аккумулятором.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Схема

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Расшифровка

p, blockquote 24,0,0,0,0 —>

1	Реле дальнего света фар
2	Реле обогревателя лобового стекла
3
4
5	Реле звукового сигнала
6	Реле противотуманных фар
7	Реле топливного насоса
8	Реле разъема питания дополнительного оборудования
9	Реле электродвигателя вентилятора кондиционера/ отопителя
10	Реле системы управления двигателем
11	Реле электромагнитной муфты компрессора кондиционера
12	Реле обогревателя заднего стекла /обогревателя зеркал заднего вида
13	—
14	Реле подогревателей передних сидений
F1	(60A) Многофункциональный блок управления
F2	(20A) Аудиосистема
F3	(20A) Замок зажигания
F4	(40A) ABS
F5	(70A) Усилитель рулевого управления
F6	(20A/30A) Электродвигатель вентилятора системы охлаждения
F7	(40A) Электродвигатель вентилятора системы охлаждения
F8	(30A) Электродвигатель вентилятора кондиционера/ отопителя
F9	—
F10	(15A) Звуковые сигналы
F11	(10A) Управление двигателем
F14	(15A) Дальний свет фар
F15	(15A) Подогреватель сидений
F16	(7,5A) Электронный блок управления двигателем
F17	(10A) Электронный блок управления двигателем
F18	(7,5A) Электронный блок управления двигателем
F19	(7,5A) Компрессор кондиционера
F20	(30A)
F21	(15A) Топливный насос
F22	(15A/20A) Управление двигателем
F23	(20A) ABS
F24	(7,5A)
F30	(15A) Противотуманные фары
F81	(50A) Блок управления свечами накаливания
F82	—
F83	(50A) Обогреватель лобового стекла
F84	—
F85	(15A) Разъем питания дополнительного оборудования, прикуриватель.
F87	(7,5A)

А если Вам есть, что добавить пишите в комментарии.

Источник статьи: http://vsepredohraniteli.ru/ford/ka.html

Disposizione dei fusibili Ford KA (1997-2007)

Il fusibile dell’accendisigari (presa di corrente) della Ford KA  è il fusibile n. 5 nella scatola dei fusibili del cruscotto.

Posizione della scatola dei fusibili

La scatola dei fusibili si trova dietro il coperchio sotto il cruscotto.

Schema della scatola dei fusibili

Inserzioni  pubblicitarie

Assegnazione fusibili e relè al quadro strumenti

No.	Amplificatore	Circuiti protetti
uno	20A	Lunotto termico, chiusura centralizzata, specchietti esterni riscaldati exterior
2	10A	Luci interne, illuminazione cruscotto, orologio, radio, connettore collegamento dati, A/C
3	30A	modulo ABS
quattro	3A	ECU motore, relè principale
cinque	15A	Accendino
6	10A	Luci di ingombro lato sinistro, illuminazione quadro strumenti, spie cicalino
7	10A	Luci di posizione lato destro, luci posteriori
otto	10A	Fari anabbaglianti lato sinistro
nove	10A	Fari anabbaglianti lato destro
dieci	10A	Abbaglianti lato sinistro, indicatore abbaglianti
undici	10A	Fari abbaglianti lato destro
12	30A	Motore del ventilatore del riscaldatore, motore di ricircolo
13	15A	Controllo dell’illuminazione (fari, fendinebbia), luce di stop, luce di retromarcia
quattordici	30A	Alzacristalli elettrici
quindici	20A	Controllo luci (fari, fendinebbia)
sedici	15A o 20A	Motore tergicristallo, motore pompa lavavetri, sistema antifurto
17	7.5A o 15A	Aria condizionata, relè di accensione, quadro strumenti, chiusura centralizzata, luci ingresso (15A);Relè accensione, quadro strumenti, relè pompa carburante, gestione elettronica del motore (7,5A)
diciotto	10A	Modulo airbag
diciannove	25A	Pompa del carburante, trasformatore di accensione
venti	15A	Gestione elettronica del motore, modulo ABS, relè ventola raffreddamento motore
21	10A o 20A	Luce retronebbia (10A);  Motorino tergicristallo posteriore, luce retromarcia, aria condizionata, valvola acqua riscaldamento (20A)
22	10A	Paraocchi
23	20A	Allarme, clacson
24	40A	Blocco accensione
25	30A	addominali
26	3A	Alternatore (dal 2003)
27	10A	Sistema antifurto, relè apriporta posteriore
28	10A	Specchi di potenza
29	10A	Fendinebbia posteriori
trenta	10A	Unità di controllo motore
31	–	Non usato
32	15A	tetto apribile
33	15A	Sistema antifurto (dal 2003)
34	30A	Motore elettrico del ventilatore (senza A/C)
35	10A	Sistema antifurto, cruscotto, tetto apribile
36	3A	addominali
Passaggio
R1		Motore elettroventilatore (senza A/C) #1
R2		Tergicristalli (cambio modalità)
R3		Illuminazione interna (con chiusura centralizzata)
R4		Fendinebbia
R5		Accensione
R6		Antinebbia posteriore
R7		Relè di avviamento
R8		Clacson del faro
R9		Fari (anabbaglianti)
R10		Fari (abbaglianti)
R11		Sistema di gestione del motore
R12		Pompa di benzina
R13		AC
R14		Interruttore antifurto sinistro (con chiusura centralizzata)
R15		Interruttore antifurto destro (con chiusura centralizzata)

For 2nd generation

Location

Diagram

Designation

1	ABS electronic control unit
2	Heater / A / C fan motor resistor (without automatic temperature control) – behind the heater control panel
3	Air conditioning / heater control unit (with automatic temperature control)
4	Antenna selection control unit
5	Side impact sensor 1
6	Side impact sensor 2
7	Audio amplifier – behind the right rear trim panel
8	Accumulator battery
9	Diagnostic connector (DLC)
10	Electronic engine control unit
11	Fuse / relay box, engine compartment
12	Fuse / relay box, instrument panel
13	Glow plug control unit
14	Sound signal
15	Immobilizer ring antenna – near the ignition switch
16	Instrument cluster control unit
17	Multifunctional control unit – in the under-dash fuse / relay box – functions: Power windows, outside lamps, headlight range control, heated rearview mirrors, heated rear window, heated windshield, immobilizer, inertial fuel cut-off switch, interior lamps, parking system, rear window wiper / washer, central locking remote control, windshield wiper / washer
18	Ambient temperature sensor – in the rearview mirror on the door
19	Parking Assist Control Unit – Behind Left Rear Trim Panel
20	Power steering control unit – on the steering column
21	SRS electronic control unit – under the center console
22	Telephone Control Unit – Behind Left Rear Trim Panel
23	Lateral movement sensor (with ESP) – near the parking brake lever

Passenger compartment

It is located under the dashboard on the left, on the driver’s side, behind the protective cover.

Diagram

Assignment

F12	(7.5A) Right headlamp low beam
F13	(7.5A)
F31	(5A) Under-hood fuse / relay box
F32	(7,5A)
F36	(10A)
F37	(5A)
F38	(20A) Central locking
F43	(15A) Rear window wipers / washers
F47	(20A) Power windows
F48	(20A) Power windows
F49	(5A)
F50	(7.5A) SRS electronic control unit
F51	(7,5A)
F53	(5A) Instrument panel

Engine compartment

This box is located under a protective cover next to the battery.

Diagram

Designation

1	Headlamp high beam relay
2	Windshield heater relay
3
4
5	Horn relay
6	Fog lamp relay
7	Fuel pump relay
8	Accessory Power Connector Relay
9	Air conditioner / heater blower motor relay
10	Engine control relay
11	A / C compressor electromagnetic clutch relay
12	Heated rear window / heated mirrors relay
13	–
14	Front seat heater relay
F1	(60A) Multifunction control module
F2	(20A) Audio system
F3	(20A) Ignition switch
F4	(40A) ABS
F5	(70A) Power steering
F6	(20A / 30A) Cooling fan motor
F7	(40A) Cooling fan motor
F8	(30A) Air conditioner / heater blower motor
F9	–
F10	(15A) Horns
F11	(10A) Engine management
F14	(15A) High beam headlights
F15	(15A) Heated seats
F16	(7.5A) ECM
F17	(10A) ECM
F18	(7.5A) ECM
F19	(7,5A) A / C compressor
F20	(30A)
F21	(15A) Fuel pump
F22	(15A / 20A) Engine management
F23	(20A) ABS
F24	(7,5A)
F30	(15A) Fog lights
F81	(50A) Glow plug control module
F82	–
F83	(50A) Heated windscreen
F84	–
F85	(15A) Accessory power socket, cigarette lighter.
F87	(7,5A)

And if you have something to add, write in the comments.

Ford Tourneo Connect – предохранители и реле

Ford Tourneo Connect первого поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах. После этого с 2013 года и по настоящее время собирается 2 поколение модели. В нашей публикации вы найдете описание блоков предохранителей и реле Форд Торнео первого поколения, места расположения блоков их схемы и фотографии. Отметим …

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне

Монтажный блок расположен с водительской стороны под панелью приборов слева от руля, за пластиковой крышкой.

Схема предохранителей салонного блока Форд Ка
№	Описание	Ток, А
F1	Обогреватель заднего стекла, центральный замок	20
F2	Аудиосистема, часы, диагностический разъем, система кондиционирования/ отопления, подсветка комбинации приборов, лампы освещения салона	10
F3	Анти блокировочная система тормозов (ABS)	30
F4	Управление двигателем	3
F5	Предохранитель прикуривателя Ка, комбинация приборов	15
F6	Подсветка комбинации приборов, передние/ задние габариты (лев.)	10
F7	Лампы переднего правого габарита/ заднего правого габарита	10
F8	Левая фара — ближний свет	10
F9	Правая фара-ближний свет	10
F10	Левая фара-дальний свет, комбинация приборов	10
F11	Правая фара-дальний свет	10
F12	Электродвигатель вентилятора отопителя	30
F13	Выключатель освещения (фары /противотуманные фары), фонари заднего хода, стоп-сигналы	15
F14	Электропривод стеклоподъемников	30
F15	Выключатель освещения (фары/ противотуманные фары)	20
F16	Противоугонная система, обогреватель лобового стекла, очиститель/ омыватель лобового стекла	15/20
F17	Система управления двигателем, система кондиционирования /отопления, комбинация приборов, лампы освещения салона	10/15
F18	Электронный блок управления SRS	10
F19	Система управления двигателем, бензонасос	10/25
F20	Система управления двигателем, электродвигатель вентилятора системы охлаждения-без кондиционера	15
F21	Противотуманные фары (1,3 Siemens), электродвигатель вентилятора системы охлаждения — без кондиционера (1.3EECV)	20/30
F22	Указатели поворота	10
F23	Аварийная сигнализация, звуковой сигнал	20
F24	Замок зажигания	40
F25	Анти блокировочная система тормозов АБС (ABS)	30
F26	Генератор (07/03^)	3
F27	Противоугонная система, реле привода открывания задней двери	10
F28	Электропривод зеркал заднего вида	10
F29	Задние противотуманные фонари	10
F30	Управление двигателем	10
F31	—
F32	Люк	15
F33	Противоугонная система (07/03^)	15
F34	Электродвигатель вентилятора системы охлаждения — без кондиционера	30
F35	Противоугонная система, комбинация приборов, люк	10
F36	Анти блокировочная система тормозов (ABS)	3
№	Расшифровка реле
1	1 электродвигатель вентилятора системы охлаждения — без кондиционера	—
2	прерывистый режим работы очистителя лобового стекла	—
3	лампы освещения салона — с дистанционным управлением центральным замком	—
4	противотуманные фары	—
5	основные цепи зажигания	—
6	обогреватель заднего стекла	—
7	выключатель запрещения запуска	—
8	Зуммер предупреждения о не выключенных фарах	—
9	ближний света фар	—
10	дальний света фар	—
11	система управления двигателем	—
12	Реле бензонасоса	—
13	кондиционер	—
14	противоугонная система — лев. — с дистанционным управлением центральным замком	—
15	прерыватель противоугонной системы-прав. — с дистанционным управлением центральным замком	—

• Комплексная диагностика форд мондео



• Как покрасить форд транзит



• Ключ форд фокус 3 плохо открывается



• Форд фокус 1 где находится кондиционер



• Вибрация при разгоне форд галакси

Как заменить предохранитель?

Когда предохранитель в автомобиле перегорает, его необходимо заменить. Вот пошаговая инструкция, как это сделать:

Шаг 1: Подготовьте инструменты и новый предохранитель. Вам понадобятся ключи или отвертки подходящего размера и новый предохранитель того же ампеража.

Шаг 2: Откройте крышку предохранителей. Обычно она находится под рулевой колонкой или в моторном отсеке автомобиля. Если вы не знаете, где находится крышка предохранителей, обратитесь к руководству владельца.

Шаг 3: Определите, какой предохранитель перегорел. Обычно предохранители разделены по категориям и помечены цифрами или буквами. На крышке предохранителей или в руководстве владельца будет указано, какая категория предохранителей отвечает за какую систему в автомобиле.

Шаг 4: Выньте перегоревший предохранитель. Для этого используйте ключ или отвертку, чтобы снять предохранитель из держателя. Бывает, что предохранители просто вытаскиваются рукой.

Шаг 5: Установите новый предохранитель. Вставьте новый предохранитель в держатель и прижмите его до упора. Удостоверьтесь, что новый предохранитель плотно сидит в держателе.

Шаг 6: Закройте крышку предохранителей. Верните крышку на место, убедившись, что она надежно закрыта и защищает предохранители.

Шаг 7: Проверьте предохранитель. После замены предохранителя проверьте работу системы, для которой он отвечает. Если предохранитель снова перегорает или система не работает должным образом, возможно, есть неполадка в системе, и вам следует обратиться к автомобильному сервису.

Замена предохранителя в автомобиле – это простая процедура, которую можно выполнить самостоятельно. Следуйте этим шагам и остерегайтесь перегорания предохранителей, чтобы ваш автомобиль всегда был в исправном состоянии.

Расположение предохранителей Ford KA (1997-2007 гг.)

Предохранитель прикуривателя (розетки) в Ford KA Это предохранитель №5 в блоке предохранителей панели приборов.

Оглавление

Схема блока предохранителей

Назначение предохранителей и реле в панели приборов

№	Amp	Цепи защищены
1	20A	Обогрев заднего стекла, центральный замок, обогрев наружных зеркал
2	10A	Освещение салона, освещение приборной панели, часы, радио, разъем канала передачи данных, кондиционер
3	30A	Модуль АБС
4	3A	Блок управления двигателем, главное реле
5	15А	Зажигалка
6	10A	Габаритные огни левые, подсветка приборной панели, световой сигнал звукового сигнала
7	10A	Габаритные огни правая сторона, задние фонари
8	10A	Ближний свет левая сторона
9	10A	Ближний свет правая сторона
10	10A	Левая сторона дальнего света, индикатор дальнего света
11	10A	Дальний свет правая сторона
12	30A	Двигатель вентилятора отопителя, двигатель рециркуляции
13	15А	Управление освещением (фары, противотуманные фары), стоп-сигнал, фонарь заднего хода
14	30A	Электрические стеклоподъемники
15	20A	Управление освещением (фары, противотуманные фары)
16	15А или 20А	Двигатель стеклоочистителя, двигатель насоса омывателя, противоугонная система
17	7,5 А или 15 А	Кондиционер, реле зажигания, комбинация приборов, центральный замок, освещение входа (15А); Реле зажигания, комбинация приборов, реле топливного насоса, электронная система управления двигателем (7,5 А)
18	10A	Модуль подушки безопасности
19	25A	Топливный насос, трансформатор зажигания
20	15А	Электронное управление двигателем, модуль ABS, реле вентилятора охлаждения двигателя
21	10А или 20А	Задний противотуманный фонарь (10А); Электродвигатель заднего стеклоочистителя, фонарь заднего хода, кондиционер, водяной клапан отопителя (20А)
22	10A	Поворотники
23	20A	Сигнализация, гудок
24	40A	Замок зажигания
25	30A	ABS
26	3A	Генератор (с 2003 г.)
27	10A	Противоугонная система, реле открывания задней двери
28	10A	Зеркала с электроприводом
29	10A	Задние противотуманные фары
30	10A	Блок управления двигателем
31	—	Не используется
32	15А	Люк на крыше
33	15А	Противоугонная система (с 2003 г.)
34	30A	Электродвигатель вентилятора (без кондиционера)
35	10A	Противоугонная система, приборная панель, люк на крыше
36	3A	ABS
Реле
R1		Электродвигатель вентилятора (без кондиционера) №1
R2		Стеклоочиститель (переключение режимов)
R3		Освещение салона (с центральным замком)
R4		Противотуманные огни
R5		Зажигание
R6		Задний обогреватель
R7		Реле пускового выключателя
R8		Предупреждающий зуммер фар
R9		Фары (ближний свет)
R10		Фары (дальний свет)
R11		Система управления двигателем
R12		Топливный насос
R13		A/C
R14		Прерыватель противоугонной системы, левый (с центральным замком)
R15		Прерыватель противоугонной системы правый (с центральным замком)

Fuse Box Location And Diagrams: Ford Ka (1997-2007)

When it comes to electrical problems in your car, the first thing you should check is the fuse box. The purpose of a fuse is to protect the electrical system from damage caused by an overload or short circuit. If a fuse blows, it can be easily replaced, and your car should be back to normal again. In this article, we will look at the fuse box location and diagrams for the Ford Ka (1997-2007).

Fuse Box Location

The fuse box on the Ford Ka is located under the dashboard, on the driver’s side. To access the fuse box, you need to open the driver’s door and remove the cover. The cover has a diagram that shows you which fuse is for which circuit.

Fuse Box Diagrams

The Ford Ka (1997-2007) has two fuse boxes: one under the dashboard and one in the engine compartment. The fuse box under the dashboard contains fuses for various electrical components, such as the headlights, indicators, and radio. The fuse box in the engine compartment contains fuses for the engine management system, ABS, and cooling fan.

Fuse Box Diagram: Under Dashboard

The fuse box under the dashboard has 22 fuses in total. Here is a list of the fuses and their function:

• Fuse 1: Heater blower motor
• Fuse 2: Rear window wiper motor
• Fuse 3: Front fog lamps
• Fuse 4: Headlamp power wash
• Fuse 5: Instrument cluster, main beam warning light
• Fuse 6: Brake lamps, cruise control, ABS, speed limiter
• Fuse 7: Interior lamp, central locking
• Fuse 8: Horn
• Fuse 9: Auxiliary power socket
• Fuse 10: Radio
• Fuse 11: Ignition switch, immobiliser
• Fuse 12: Engine management system, fuel pump
• Fuse 13: Engine management system
• Fuse 14: Engine management system
• Fuse 15: Engine management system, air conditioning
• Fuse 16: Engine management system, cooling fan
• Fuse 17: Engine management system
• Fuse 18: Engine management system
• Fuse 19: Engine management system
• Fuse 20: Engine management system, ABS, speed limiter
• Fuse 21: Engine management system
• Fuse 22: Engine management system

Fuse Box Diagram: Engine Compartment

The fuse box in the engine compartment has nine fuses in total. Here is a list of the fuses and their function:

• Fuse 1: Engine management system
• Fuse 2: Engine management system
• Fuse 3: Engine management system
• Fuse 4: Engine management system, cooling fan
• Fuse 5: Engine management system, ABS
• Fuse 6: Engine management system
• Fuse 7: Engine management system
• Fuse 8: Engine management system
• Fuse 9: Engine management system, ABS

Conclusion

Checking and replacing fuses is a simple task that can save you a lot of money and hassle in the long run. If you are experiencing electrical problems in your Ford Ka (1997-2007), the first thing you should do is check the fuses. With the help of the fuse box diagrams provided in this article, you should be able to identify the faulty fuse and replace it quickly and easily.

Замена предохранителей на Ford Transit

Перед тем, как заменить старый предохранитель на Форд Транзит, необходимо выключить зажигание и все электрическое оборудование. Вынуть старый элемент можно руками, либо специальным съемником предохранителей. Рекомендуется установить новый элемент с таким же цветом и характеристиками.

Вставить его нужно руками. Элемент должен плотно войти в разъем до упора. Далее следует закрыть крышку и проверить работоспособность электроприбора, за который отвечал данный предохранитель.

Элемент может быть неисправен из-за подгоревшей ножки. Такое случается при неплотной посадке предохранителя. В результате – разрыв токоведущей цепи. Поэтому при установке нужно полностью поместить ножки в разъем.

Description for 1st generation

Main fuse box

It is located under the dashboard to the left of the steering wheel, behind the protective cover.

Photo example

Diagram
№	Description
1	Cooling Fan Motor Relay 1 — No A / C
2	Relay for intermittent operation of the windshield wiper
3	Interior lamp relay — with remote central locking
4	Fog lamp relay
5	Relay for main ignition circuits
6	Heated rear window relay
7	Start inhibit switch relay
8	Headlights not off warning buzzer
9	Headlamp low beam relay
10	High beam relay
11	Engine control relay
12	Fuel pump relay
13	Air conditioner relay
14	Relay — anti-theft system — lion. — with remote control central locking
15	Relay — anti-theft system breaker-rights. — with remote control central locking
F1	(20A) Heated rear window, central locking
F2	(10A) Audio system, clock, diagnostic socket, air conditioning / heating system, instrument cluster illumination, interior lamps
F3	(30A) Anti lock brake system (ABS)
F4	(3A) Engine management
F5	(15A) Cigar lighter, instrument cluster
F6	(10A) Instrument cluster illumination, front / rear (left)
F7	(10A) Right front / rear right side lamps
F8	(10A) LH headlamp — low beam
F9	(10A) RH headlamp-low beam
F10	(10A) LH headlamp-high beam, instrument cluster
F11	(10A) RH headlamp-high beam
F12	(30A) Heater blower motor
F13	(15A) Light switch (headlights / fog lights), reversing lights, brake lights
F14	(30A) Power windows
F15	(20A) Light switch (headlights / fog lights)
F16	(15A / 20A) Anti-theft system, heated windscreen, windshield wiper / washer
F17	(10A / 15A) Engine management system, air conditioning / heating system, instrument cluster, interior lamps
F18	(10A) SRS control module
F19	(10A / 25A) Engine management system, fuel pump
F20	(15A) Engine management system, cooling fan motor — without air conditioning
F21	(20A / 30A) Fog lights (1.3 Siemens) Cooling fan motor — no air conditioning (1.3EECV)
F22	(10A) Direction indicators
F23	(20A) Alarm, horn
F24	(40A) Ignition switch
F25	(30A) Anti lock brake system (ABS)
F26	(3A) Generator (07/03 ^)
F27	(10A) Anti-theft system, tailgate opener relay
F28	(10A) Electric door mirrors
F29	(10A) Rear fog lamps
F30	(10A) Engine management
F31	—
F32	(15A) Sunroof
F33	(15A) Anti-theft system (07/03 ^)
F34	(30A) Cooling fan motor — without air conditioning
F35	(10A) Anti-theft system, instrument cluster, sunroof
F36	(3A) Anti lock brake system (ABS)
F5 15A fuse is responsible for the Ford Ka cigarette lighter.

Основные составляющие шемы предохранителей

Шема предохранителей в автомобиле Ford Ka представляет собой наглядное отображение расположения предохранителей и их функций. Она состоит из нескольких основных элементов:

1. Предохранители

Предохранители представляют собой устройства, предназначенные для защиты электрических цепей автомобиля от перегрузок и короткого замыкания. Они устанавливаются на специальных панелях и имеют определенное значение тока, при превышении которого они срабатывают и прекращают подачу электроэнергии в вышедшую из строя цепь.

2. Панели предохранителей

В автомобиле Ford Ka существуют несколько панелей предохранителей, которые расположены в различных местах. На панелях предохранителей расположены отверстия, в которые вставляются предохранители. Каждая панель имеет свою нумерацию и подписи, позволяющие идентифицировать предназначение каждого предохранителя.

Кроме того, на панелях предохранителей могут находиться дополнительные элементы, такие как реле, блоки управления и предохранители низкого профиля. Эти элементы также служат для обеспечения безопасности и контроля работы электрических цепей автомобиля.

Местоположение предохранителей

В автомобиле Форд Ка предохранители размещены в специальном блоке, который находится в панели приборов водителя. Для доступа к предохранителям необходимо снять крышку блока предохранителей.

Чтобы снять крышку блока предохранителей, выполните следующие шаги:

Выключите зажигание и снимите ключ из замка зажигания.
Расположите кнопку крышки блока предохранителей, которая находится на левой стороне панели приборов водителя, и нажмите на нее.
Осторожно снимите крышку блока предохранителей, потянув ее вверх.

Метки на крышке блока предохранителей

На крышке блока предохранителей указано расположение и функция каждого предохранителя. Проверьте таблицу с метками перед обращением к предохранителям.

Замена предохранителей

Если предохранитель перегорел, его необходимо заменить. Для замены предохранителя выполните следующие шаги:

1. Отсоедините аккумулятор, чтобы предотвратить случайное короткое замыкание.
2. Найдите соответствующую метку на крышке блока предохранителей и определите предохранитель, который необходимо заменить.
3. Снимите сгоревший предохранитель, используя пассатижи или специальный инструмент для предохранителей.
4. Установите новый предохранитель, который соответствует требованиям по мощности и типу.
5. Установите крышку блока предохранителей на место и нажмите на нее, чтобы она защелкнула.
6. Подключите аккумулятор обратно.

После замены предохранителей проверьте их функциональность, включив зажигание и проверив работу соответствующих систем в автомобиле Форд Ка.

Disposición de los fusibles Ford KA (1997-2007)

El fusible del encendedor de cigarros (tomacorriente) en el Ford KA es el fusible n. ° 5 en la caja de fusibles del panel de instrumentos.

Ubicación de la caja de fusibles

La caja de fusibles se encuentra detrás de la cubierta debajo del panel de instrumentos.

Diagrama de caja de fusibles

Vertisements de anuncios

Asignación de fusibles y relés en el cuadro de instrumentos

№	Amperio	Circuitos protegidos
1	20A	Ventana trasera con calefacción, cierre centralizado, espejos exteriores con calefacción
2	10 A	Lámparas interiores, iluminación del panel de instrumentos, reloj, radio, conector de enlace de datos, A / C
3	30A	Módulo ABS
4	3A	Unidad de control del motor, relé principal
5	15A	Encendedor
6	10 A	Luces laterales del lado izquierdo, iluminación del tablero de instrumentos, luces en el timbre de advertencia
7	10 A	Luces laterales lado derecho, luces traseras
8	10 A	Luz de cruce del lado izquierdo
9	10 A	Luz de cruce del lado derecho
10	10 A	Luz de carretera a la izquierda, indicador de luz de carretera
11	10 A	Luz de carretera a la derecha
12	30A	Motor de ventilador de calefacción, motor de recirculación
13	15A	Control de iluminación (faros, luces antiniebla), luz de freno, luz de marcha atrás
14	30A	Ventanas eléctricas
15	20A	Control de iluminación (faros, faros antiniebla)
dieciséis	15A o 20A	Motor de limpiaparabrisas, motor de bomba de lavado, sistema antirrobo
17	7.5A o 15A	Aire acondicionado, relé de encendido, cuadro de instrumentos, cierre centralizado, iluminación de entrada (15A); Relé de encendido, grupo de instrumentos, relé de la bomba de combustible, gestión electrónica del motor (7,5 A)
18	10 A	Módulo de airbag
19	25A	Bomba de combustible, transformador de encendido
20	15A	Gestión electrónica del motor, módulo ABS, relé del ventilador de refrigeración del motor
21	10A o 20A	Luz antiniebla trasera (10A); Motor de limpiaparabrisas trasero, luz de marcha atrás, aire acondicionado, válvula de agua del calentador (20A)
22	10 A	Señales de giro
23	20A	Alarma, bocina
24	40A	Cerradura de encendido
25	30A	abdominales
26	3A	Alternador (desde 2003)
27	10 A	Sistema antirrobo, relé de apertura de puerta trasera
28	10 A	Espejos eléctricos
29	10 A	Luces antiniebla traseras
30	10 A	Unidad de control del motor
31	–	No utilizado
32	15A	Techo corredizo
33	15A	Sistema antirrobo (desde 2003)
34	30A	Motor de ventilador eléctrico (sin A / C)
35	10 A	Sistema antirrobo, panel de instrumentos, techo corredizo
36	3A	abdominales
Relés
R1		Motor de ventilador eléctrico (sin A / C) # 1
R2		Limpiaparabrisas (modos de conmutación)
R3		Iluminación interior (con cierre centralizado)
R4		Faros antiniebla
R5		Encendido
R6		Desempañador trasero
R7		Relé del interruptor de arranque
R8		Zumbador de advertencia de faros
R9		Faros (luz de cruce)
R10		Faros (luz de carretera)
R11		Sistema de gestión del motor
R12		Bomba de combustible
R13		C.A
R14		Interruptor del sistema antirrobo, izquierda (con cierre centralizado)
R15		Interruptor del sistema antirrobo, derecho (con cierre centralizado)

Блок в багажнике

Он находится в багажном отделении за нишей шасси и закрыт защитной крышкой.

p, blockquote 21,0,0,1,0 —>

p, blockquote 22,0,0,0,0 —>

Фотография

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Схема

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Обозначение

p, blockquote 27,0,0,0,0 —>

F1	5А Система бесконтактного открывания задней поднимающейся двери
F2	10А Модуль бесключевого входа
F3	5А Ручки дверей автомобиля с дистанционным бесключевым входом
F4	25А Модуль управления левой передней двери
F5	25А Модуль управления правой передней двери
F6	25А Модуль управления левой задней двери
F7	25А Модуль управления правой задней двери
F8	Резерв
F9	25А Электродвигатель сиденья водителя
F10	Резерв
F11	5А Задний элемент питания катушки реле зажигания
F12	10А Система управления микроклиматом (автомобили с системой авто-старт-стоп)
F13	5А Щиток приборов (автомобили с системой авто-старт-стоп)
F14	7,5А Информационно-развлекательный дисплей, модуль SYNC, модуль глобальной системы определения местонахождения (автомобили с системой авто-старт-стоп)
F15	15А Аудиоблок (автомобили с системой авто-старт-стоп)
F16	Резерв
F17	Резерв
F18	Резерв
F19	Резерв
F20	Резерв
F21	Резерв
F22	Резерв
F23	Резерв
F24	30А Дополнительные гнезда электропитания постоянного и переменного тока
F24	20А Задние дополнительные гнезда электропитания
F25	25А Открывающаяся вверх дверь с приводом
F26	40А Вспомогательное оборудование, модуль буксировки прицепа
F27	20А Дополнительные гнезда электропитания багажного отделения
F28	Резерв
F29	5А Система мониторинга непросматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке, сигнал зажигания модуля качества напряжения
F30	5А Система помощи при парковке
F31	Резерв
F32	5А Сигнал зажигания дополнительных гнезд электропитания постоянного и переменного тока
F33	Резерв
F34	20А Обогреваемое сиденье водителя
F35	20А Обогреваемое сиденье пассажира
F36	Резерв
F37	Резерв
F38	Резерв
F39	Резерв
F40	Резерв
F41	Резерв
F42	Резерв
F43	Резерв
F44	Резерв
F45	Резерв
F46	10А Система мониторинга непросматриваемых зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке (автомобили с системой авто-старт-стоп)
R1	Силовое реле — Выключатель зажигания
R2	Резерв
R3	Резерв
R4	Резерв
R5	Резерв
R6	Резерв
