Passenger compartment
In the cabin, the main fuse and relay box is located at the bottom of the instrument panel on the driver’s side and is covered with a protective cover.
The fuse box itself will look something like this.
Diagram
Assignment
| 1 | 15A Heated mirrors, front fog lights |
| 2 | 30A Headlight washer, heated mirrors |
| 3 | 10A Rear wiper, rear wiper control unit (’95-’97) |
| 4 | 10A Right headlight (high beam), daytime running lights |
| 5 | 10A Left headlight (high beam), daytime running light, high beam indicator |
| 6 | 10A Rear outlet |
| 7 | 20A Rear left power window |
| 8 | 20A Rear right power window |
| 9 | 15A Ignition control unit |
| 10 | 20A Front passenger window |
| 11 | 20A Driver’s window regulator, window regulator control unit |
| 12 | 7.5A Hazard and turn signal relay |
| 13 | 15A Main relay of the engine control unit (PGM-FI Main) (fuel pump), airbag control unit (SRS) |
| 14 | 7.5A Cruise control |
| 15 | 7.5A Alternator, charge indicator, electrical load sensor (ELD), EVAP system, oxygen sensors (HO2S), speed sensor (VSS) |
| 16 | 7.5A ABS control unit |
| 17 | 7.5A A/C Compressor Clutch Relay, Heater Relay (High Speed), Heater Relay, A/C Fan Relay, Heater Control Module, Cooling Fan Relay, Recirculation Mode, Power Mirrors |
| 18 | 7.5A Daytime running lights |
| 19 | 7.5A Reversing lamps, reversing lamp relay (A/T) |
| 20 | 7.5A Daytime running lights |
| 21 | 10A Right headlight (low beam) |
| 22 | 10A Left headlight (low beam) |
| 23 | 10A Airbag control unit (SRS) |
| 24 | 7.5A Power window relay |
| 25 | 7.5A Instrument Cluster, Integrated Control Unit, ABS Indicator, Gear Indicator, Clock (’98-’01), Cruise Control Indicator, Transmission Selector (A/T) Lockout, Central Locking Control Module , airbag indicator |
| 26 | 20A Wiper and washer, integrated control unit |
| 27 | 10A Front outlet (cigarette lighter), rear outlet |
| 28 | 10A Audio system |
| 29 | 7.5A Rear fog lamp |
| 30 | 7.5A Instrument cluster, body electronics (Integrated Control Unit), gear indicator, audio system, clock, cruise control indicator, instrument panel illumination, instrument cluster illumination, alarm indicator, heater control unit, power window control unit (’99 -’01) |
| 31 | 7.5A Engine Control Module (ECM (’98-’01: M/T)), Powertrain Control Module (PCM (A/T)), Engine Control Module Main Relay (PGM-FI Main), Body Electronics Module ( integrated control unit) |
| 32 | 7.5A Clearance light, license plate light, trailer connector |
| 33 | 7.5A Ignition switch illumination, gear selector lock, key lock |
| Relay | |
| R1 | Rear window heating |
| R2 | Power windows |
| R3 | Hazard and direction indicators |
The rest of the fuses are spare.
Блоки под капотом
Под капотом, в моторном отсеке Honda CR-V 1, находится 2 блока: основной блок предохранителей и реле (1) и блок предохранителей АБС (2).
Блок предохранителей и реле
Фото – пример

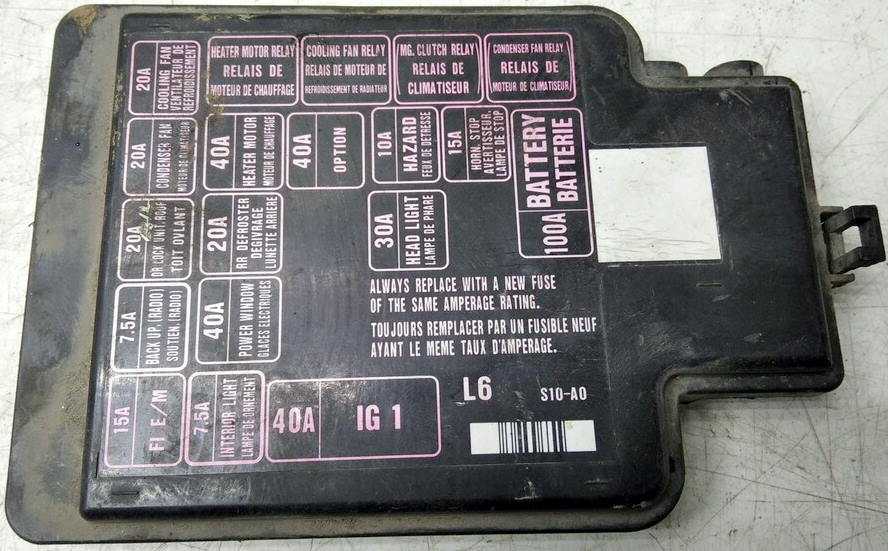

Схема с крышки блока
Схема
Обозначение
| 1 | 100А Аккумуляторная батарея (BATTERY); |
| 2 | 15А Звуковой сигнал и сигналы торможения (HORN STOP); |
| 3 | 10А Аварийная сигнализация (HAZARD); |
| 4 | 30А Свет фар (HEAD LIGHT); |
| 5 | Резерв |
| 6 | 40А Реле стартера и цепи выключателя зажигания (IG1); |
| 7 | 40А Электрические стеклоподъёмники (POWER WINDOW); |
| 8 | 7,5А Освещения салона (INTERIOR LIGHT); |
| 9 | 15А ЭБУ системы управления двигателем (FI Е/М); |
| 10 | 7,5А Фонарь заднего хода (BACK UP); |
| 11 | 20А Нагревательный элемент заднего стекла (RR DEFROSTER); |
| 12 | 20А Центральный замок и электропривода вентиляционного люка (DR LOCK UNIT. ROOF); |
| 13 | 10А Электро вентилятор радиатора кондиционера; |
| 14 | 40А Электро вентилятор отопителя; |
| 15 | 20А Электро вентилятор системы охлаждения двигателя (COOLING FAN); |
| 16 | Реле включения (HEATER MOTOR RELAY); |
| 17 | 40А Мотор отопителя (HEATER MOTOR); |
| 18 | Реле включения электро вентилятора системы охлаждения двигателя (COOLING FAN RELAY); |
| 19 | Реле включения климатической установки (MG. CLUTCH RELAY); |
| 20 | Реле включения электро вентилятора радиатора кондиционера (CONDENSER FAN RELAY) |
Блок предохранителей АБС
Схема
Назначение
- Реле включения насоса АБС (PUMP MOTOR RELAY);
- 7,5А Электронасос АБС (MTR CHECK);
- 20А Электрооборудование АБС (ABS+B);
- 40А Мотор электронасоса АБС (PUMP MOTOR)
Есть что добавить – пишите в комментарии.
Расположение блоков предохранителей на Хонде ЦР-В РД1
Honda CR-V (Compact Recreational Vehicle, или небольшой автомобиль для поездок на природу) задумывался как универсал повышенной проходимости. Однако в процессе разработки он превратился в кроссовер, конкурирующий с моделью Тойота РАВ 4. В этом классе его представили для европейского и японского рынков в 1995 г. В 1996 г. на автосалоне в Чикаго показали модификацию для Северной Америки.
Сначала машины производились в японской Саяме и английском Суиндоне. С ростом популярности внедорожники начали собирать в американском Ист-Либерти и мексиканском Эль-Сальто (2007 г.), а также в канадской провинции Онтарио (2012 г.). Для китайского рынка автомобили выпускают на совместном предприятии Dongfeng Honda Automobile Corporation.
С 1999 по 2001 гг. произошел рестайлинг машин 1-го поколения. В результате на глобальной версии установили более мощный двигатель. На американских модификациях появились новые бамперы, отделка салона, навигация и т.д. В 2002 г. началось производство 2-й генерации кроссовера.
В салоне авто
Добраться до плавких вставок в салоне можно так:
- Отпереть дверь со стороны водительского сиденья.
- Осмотреть доску приборов перед рулевой колонкой.
- Найти технический лючок под блоком переключателей головного освещения и дефлектором.
- Надавить на верхнюю часть крышки и вытащить ее.
Блок предохранителей находится под приборной панелью со стороны водителя.
В моторном отсеке
Поиск перемычек в моторном отсеке Honda CR-V RD1 состоит из нескольких действий:
- Отпереть и поднять передний багажник.
- Закрепить его на газовых упорах.
- Найти пластмассовую коробку между аккумуляторной батареей и левым бортом.
- Отжать замки и снять крышку.
Расположение блока с плавкими перемычками в моторном отсеке.
На машинах с антиблокировочной системой рядом со стойкой левого переднего амортизатора находится дополнительный модуль с реле и плавкими вставками.
Предохранители и реле Honda CR-V RD1-RD3
Рассмотрены автомобили первого поколения хонда срв рд1-рд3 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.
Блок предохранителей и реле в моторном отсеке.

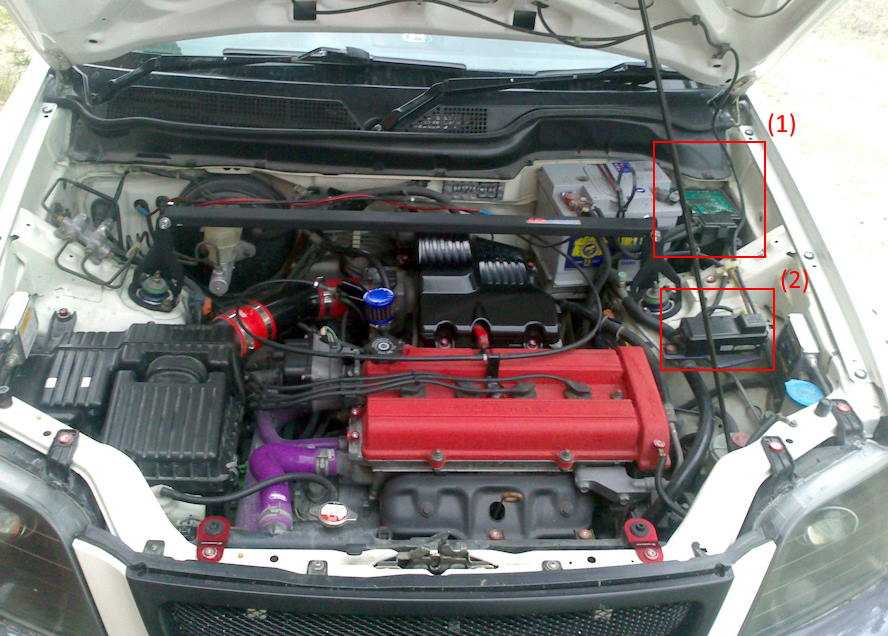

Под капотом расположено два блока предохранителей: основной (на рисунке цифра
и блок АБС (на рисунке цифра 7)
Для доступа к основному блоку предохранителей нажмите на фиксатор и снимите крышку.
На крышке блока нанесена схема расположения элементов блока.
Назначение предохранителей и реле.
1 — предохранитель на 100 А цепи аккумуляторной батареи (BATTERY);
2 — предохранитель на 15 А цепей звукового сигнала и сигнала торможения (HORN STOP);
3 — предохранитель на 10 А цепи аварийной сигнализации (HAZARD);
4 — предохранитель на 30 А цепи блок-фар (HEAD LIGHT);
5 — незадействованные гнёзда предохранителей (резерв);
6 — предохранитель на 40 А реле стартера и цепи выключателя зажигания (IG1);
7 — предохранитель на 40 А цепи электрических стеклоподъёмников (POWER WINDOW);
8 — предохранитель на 7,5 А цепи освещения салона (INTERIOR LIGHT);
9 — предохранитель на 15 А цепи ЭБУ системы управления двигателем (FI Е/М);
10 — предохранитель на 7,5 А цепи фонаря заднего хода (BACK UP);
11 — предохранитель на 20 А цепи нагревательного элемента заднего стекла (RR DEFROSTER);
12 — предохранитель на 20 А цепей центрального замка и электропривода вентиляционного люка (DR LOCK UNIT. ROOF);
13 — предохранитель на 10 А цепи электровентилятора радиатора кондиционера;
14 — предохранитель на 40 А цепи электровентилятора отопителя;
15 — предохранитель на 20 А цепи электровентилятора системы охлаждения двигателя (COOLING FAN);
16 — реле включения (HEATER MOTOR RELAY);
17 — предохранитель на 40 А цепей дополнительного оборудования (HEATER MOTOR);
18 — реле включения элсктровснтилятора системы охлаждения двигателя (COOLING FAN RELAY);
19 — реле включения климатической установки (MG. CLUTCH RELAY);
20 — реле включения элсктровентилятора радиатора кондиционера (CONDENSER FAN RELAY)
1 — реле включения насоса АБС (PUMP MOTOR RELAY);
2 — предохранитель на 7,5 А цепи электронасоса АБС (MTR CHECK);
3 — предохранитель на 20 А цепи электрооборудования АБС (ABS+B);
4 — предохранитель на 40 А цепи электронасоса АБС (PUMP MOTOR)
Блок предохранителей в салоне Honda CR-V RD1 — RD3.
1 — щипцы для извлечения предохранителей; 2 — предохранители F23-F33; 3 — предохранители F12-F22; 4 — предохранители F1-F11; 5 — гнездо для установки запасного предохранителя; 6 — три гнезда для установки запасных предохранителей
Назначение предохранителей в салоне.
Резерв (элементы обогрева наружных зеркал, противотуманные фары)
Резерв (омыватель передних фар, элементы обогрева наружных зеркал)
Очиститель и омыватель заднего стекла
Задняя розетка (в багажном отделении)
Электропривод стеклоподъёмника левой задней двери
Электропривод стеклоподъёмника правой задней двери
Электропривод стеклоподъёмника двери впередисидящего пассажира
Электропривод стеклоподъёмника двери водителя
Источник статьи: http://avtoblokrele.ru/honda/predohraniteli-i-rele-honda-cr-v-rd1-rd3.html
Электропроводка cr v rd1
ч>к торможения/ ‘габаритного Х-1—габаритного света I света (левый I (правый фонарь) Q фонарь) Без спойлера Со спойлером /——-Л——-N автоматическая коробка передач (АКП) + ключ зажигания в положении к ON или START I F19T7.SA 1 механическая коробка передач (МКП) + ключ зажигания е положении ON или START F19 7.5 А 7 Реле включения фонаря заднего хода Выключатель фонарей заднего хода Дополни- Дополни- тельный /Т\ тельный ‘ сигнал сигнал торможения I торможения Переключатель | селектора АКП I! Лампа ‘ света Лампа ! • Лампа | ( Лампа света | . света I света заднего J L заднего J L заднего хода Q 0 хода (> 0 хода (правый ] Г (левый ] Г (правый фонарь) фонарь) 1 I фонарь) Схема включения стеклоочистителей и стеклоомывателей Очиститель и омыватель ветрового стекла + ключ зажигания А в положжении ^ ON или START F26 20А Переключатель стеклоочистителей и стеклоомывателей Электронасос омывателя ветрового стекла /II скорость i II а / 0M1 П Очиститель и омыватель заднего стекла Переключатель стеклоочистителей и стеклоомывателей п[] + ключ зажигания в положении ON или START 10А Омыватель к Омыватель Омыватель (Я) Мотор-редуктор ^ВЫ*Л. ^ Г вкл. ч очистителя Г • выкл • н заднего стекла 1 1 1 0 гЦ Электронасос (М) т омывателя заднего стекла Блок управления I
ТВыкл. [] 4 > Мотор-редуктор стеклоподъёмника со стороны двери водителя 1 F10 Выключатель стеклоподъёмника (со стороны двери переднего пассажира) 20А Вниз Т Вверх Вниз ‘ Reepx >1КЛ. Выкл. г* Мотор-редуктор стекло- подъёмника двери переднего пассажира Вниз Выкл.1 Вверх Вниз р Гл. выкл. Выкл. d *Вкл. Вверх Выкл. I Блок управления стеклоподъ- ёмниками (верхняя клавиша со стороны двери переднего пассажира) F7гОА V Выключатель стеклоподъёмника задней левой двери 1 i 0 1 Мотор-редуктор стеклоподъёмника 4 задней левой двери Y Вверх Вниз J Вверх ’ Выкл Выкл Выключатель стеклоподъёмника задней правой двери Вниз ‘ Вверх Вниз ‘ ‘ Вверх Выкл.’ * S I и Блок управления стеклоподъёмникми (слева нижняя клавиша) Вниз | Вверх Вниз | Вверх ^ Гл. выкл Выкл. 4 9 Вкл. Мотор-редуктор стеклоподъёмника задней правой двери Блок управления стеклоподъёмникми (справа нижняя клавиша) Г
HONDA CRV, обслуживание и ремонт Honda Crv, инструкция по ремонту ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ, AUTODATA, SERVICE MANUAL, техобслуживание, то, автозапчасти, ремонт авто, кузовщина, автоэклектрика, кузовной ремонт, коробка передач, тормозная система, ремонт прокладки двигателя
Источник
Engine compartment
Under the hood, in the engine compartment of the Honda CR-V 1, there are two boxes: the main fuse and relay box (1) and the ABS fuse box (2).
Fuse and relay box
Photo – example
Scheme from the block cover
Diagram
Designation
| 1 | 100A Battery (BATTERY); |
| 2 | 15A Horn and brake signals (HORN STOP); |
| 3 | 10A Hazard signaling (HAZARD); |
| 4 | 30A Headlights (HEAD LIGHT); |
| 5 | Reserve |
| 6 | 40A Starter relay and ignition switch circuit (IG1); |
| 7 | 40A Power windows (POWER WINDOW); |
| 8 | 7.5A Interior lighting (INTERIOR LIGHT); |
| 9 | 15A ECU engine management system (FI E / M); |
| 10 | 7.5A Reversing lamp (BACK UP); |
| 11 | 20A Rear window heating element (RR DEFROSTER); |
| 12 | 20A Central locking and electric ventilation hatch (DR LOCK UNIT. ROOF); |
| 13 | 10A Air conditioner radiator electric fan; |
| 14 | 40A Electric heater fan; |
| 15 | 20A Electric fan of the engine cooling system (COOLING FAN); |
| 16 | Switch on relay (HEATER MOTOR RELAY); |
| 17 | 40A Heater motor (HEATER MOTOR); |
| 18 | Relay for turning on the electric fan of the engine cooling system (COOLING FAN RELAY); |
| 19 | Relay for switching on the air conditioning system (MG. CLUTCH RELAY); |
| 20 | Relay for turning on the electric fan of the radiator of the air conditioner (CONDENSER FAN RELAY) |
ABS fuse box
Diagram
Allocation
- ABS pump activation relay (PUMP MOTOR RELAY);
- 7.5A ABS electric pump (MTR CHECK);
- 20A ABS electrical equipment (ABS+B);
- 40A ABS electric pump motor (PUMP MOTOR)
There is something to add – write in the comments.
Блок в салоне
В салоне, основной блок с предохранителями и реле, находится в нижней части панели приборов со стороны водителя и закрыт защитной крышкой.
Сам блок будет выглядеть примерно вот так.
Схема
Описание
| 1 | 15A Подогрев зеркал, передние противотуманные фары |
| 2 | 30А Омыватель фар, подогрев зеркал |
| 3 | 10А Задний стеклоочиститель, блок управления задним стеклоочистителем (’95-’97) |
| 4 | 10A Правая фара (дальний свет), дневные ходовые огни |
| 5 | 10A Левая фара (дальний свет), дневные ходовые огни, индикатор дальнего света |
| 6 | 10A Задняя розетка |
| 7 | 20A Задний левый стеклоподъемник |
| 8 | 20A Задний правый стеклоподъемник |
| 9 | 15A Блок управления зажиганием |
| 10 | 20A Стеклоподъемник переднего пассажира |
| 11 | 20A Стеклоподъемник водителя, блок управления стеклоподъемниками |
| 12 | 7,5A Реле аварийной сигнализации и указателей поворота |
| 13 | 15A Главное реле блока управления двигателем (PGM-FI Main) (бензонасос), блок управления подушками безопасности (SRS) |
| 14 | 7,5A Круиз-контроль |
| 15 | 7,5A Генератор, индикатор зарядки, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), кислородные датчики (HO2S), датчик скорости (VSS) |
| 16 | 7,5A Блок управления ABS |
| 17 | 7,5A Реле муфты компрессора кондиционера, реле отопителя (высокая скорость), реле отопителя, реле вентилтора кондиционера, блок управления отопителем, реле вентилятора системы охлаждения, режим рециркуляции, электропривод зеркал |
| 18 | 7,5A Дневные ходовые огни |
| 19 | 7,5A Лампы заднего хода, реле ламп заднего хода (A/T) |
| 20 | 7,5A Дневные ходовые огни |
| 21 | 10A Правая фара (ближний свет) |
| 22 | 10A Левая фара (ближний свет) |
| 23 | 10A Блок управления подушками безопасности (SRS) |
| 24 | 7,5A Реле стеклоподъемников |
| 25 | 7,5A Комбинация приборов, блок кузовной электроники (Integrated Control Unit), индикатор ABS, индикатор включения передач, часы (’98-’01), индикатор круиз-контроля, блокировка селектора коробки передач (A/T), блок управления центральным замком, индикатор подушек безопасности |
| 26 | 20A Стеклоочиститель и омыватель, блок кузовной электроники (Integrated Control Unit) |
| 27 | 10A Передняя розетка (прикуриватель), задняя розетка |
| 28 | 10A Аудиосистема |
| 29 | 7,5A Задняя противотуманная фара |
| 30 | 7,5A Комбинация приборов, блок кузовной электроники (Integrated Control Unit), индикатор включения передач, аудиосистема, часы, индикатор круиз-контроля, подсветка панели приборов, подсветка комбинации приборов, индикатор аварийной сигнализации, блок управления отопителем, блок управления стеклоподъемниками (’99-’01) |
| 31 | 7,5A Блок управления двигателем (ECM (’98-’01: M/T)), блок управления силовым агрегатом (PCM (A/T)), главное реле блока управления двигателем (PGM-FI Main), блок кузовной электроники (Integrated Control Unit) |
| 32 | 7,5A Габаритный свет, освещение номерного знака, разъём прицепа |
| 33 | 7,5А Подсветка замка зажигания, блокировка селектора коробки передач, блокировка ключа |
| Реле | |
| R1 | Обогрев заднего стекла |
| R2 | Стеклоподъемники |
| R3 | Аварийная сигнализация и указатели поворота |
Остальные предохранители – запасные.
Блок в салоне
В салоне, основной блок с предохранителями и реле, находится в нижней части панели приборов со стороны водителя и закрыт защитной крышкой.
Сам блок будет выглядеть примерно вот так.
Схема
Описание
| 1 | 15A Подогрев зеркал, передние противотуманные фары |
| 2 | 30А Омыватель фар, подогрев зеркал |
| 3 | 10А Задний стеклоочиститель, блок управления задним стеклоочистителем (’95-’97) |
| 4 | 10A Правая фара (дальний свет), дневные ходовые огни |
| 5 | 10A Левая фара (дальний свет), дневные ходовые огни, индикатор дальнего света |
| 6 | 10A Задняя розетка |
| 7 | 20A Задний левый стеклоподъемник |
| 8 | 20A Задний правый стеклоподъемник |
| 9 | 15A Блок управления зажиганием |
| 10 | 20A Стеклоподъемник переднего пассажира |
| 11 | 20A Стеклоподъемник водителя, блок управления стеклоподъемниками |
| 12 | 7,5A Реле аварийной сигнализации и указателей поворота |
| 13 | 15A Главное реле блока управления двигателем (PGM-FI Main) (бензонасос), блок управления подушками безопасности (SRS) |
| 14 | 7,5A Круиз-контроль |
| 15 | 7,5A Генератор, индикатор зарядки, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), кислородные датчики (HO2S), датчик скорости (VSS) |
| 16 | 7,5A Блок управления ABS |
| 17 | 7,5A Реле муфты компрессора кондиционера, реле отопителя (высокая скорость), реле отопителя, реле вентилтора кондиционера, блок управления отопителем, реле вентилятора системы охлаждения, режим рециркуляции, электропривод зеркал |
| 18 | 7,5A Дневные ходовые огни |
| 19 | 7,5A Лампы заднего хода, реле ламп заднего хода (A/T) |
| 20 | 7,5A Дневные ходовые огни |
| 21 | 10A Правая фара (ближний свет) |
| 22 | 10A Левая фара (ближний свет) |
| 23 | 10A Блок управления подушками безопасности (SRS) |
| 24 | 7,5A Реле стеклоподъемников |
| 25 | 7,5A Комбинация приборов, блок кузовной электроники (Integrated Control Unit), индикатор ABS, индикатор включения передач, часы (’98-’01), индикатор круиз-контроля, блокировка селектора коробки передач (A/T), блок управления центральным замком, индикатор подушек безопасности |
| 26 | 20A Стеклоочиститель и омыватель, блок кузовной электроники (Integrated Control Unit) |
| 27 | 10A Передняя розетка (прикуриватель), задняя розетка |
| 28 | 10A Аудиосистема |
| 29 | 7,5A Задняя противотуманная фара |
| 30 | 7,5A Комбинация приборов, блок кузовной электроники (Integrated Control Unit), индикатор включения передач, аудиосистема, часы, индикатор круиз-контроля, подсветка панели приборов, подсветка комбинации приборов, индикатор аварийной сигнализации, блок управления отопителем, блок управления стеклоподъемниками (’99-’01) |
| 31 | 7,5A Блок управления двигателем (ECM (’98-’01: M/T)), блок управления силовым агрегатом (PCM (A/T)), главное реле блока управления двигателем (PGM-FI Main), блок кузовной электроники (Integrated Control Unit) |
| 32 | 7,5A Габаритный свет, освещение номерного знака, разъём прицепа |
| 33 | 7,5А Подсветка замка зажигания, блокировка селектора коробки передач, блокировка ключа |
| Реле | |
| R1 | Обогрев заднего стекла |
| R2 | Стеклоподъемники |
| R3 | Аварийная сигнализация и указатели поворота |
Остальные предохранители – запасные.
Предохранители и реле Honda CR-V RD1-RD3
Рассмотрены автомобили первого поколения хонда срв рд1-рд3 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.
Блок предохранителей и реле в моторном отсеке.
Под капотом расположено два блока предохранителей: основной (на рисунке цифра и блок АБС (на рисунке цифра 7)
Для доступа к основному блоку предохранителей нажмите на фиксатор и снимите крышку.
На крышке блока нанесена схема расположения элементов блока.
Назначение предохранителей и реле.
1 — предохранитель на 100 А цепи аккумуляторной батареи (BATTERY);
2 — предохранитель на 15 А цепей звукового сигнала и сигнала торможения (HORN STOP);
3 — предохранитель на 10 А цепи аварийной сигнализации (HAZARD);
4 — предохранитель на 30 А цепи блок-фар (HEAD LIGHT);
5 — незадействованные гнёзда предохранителей (резерв);
6 — предохранитель на 40 А реле стартера и цепи выключателя зажигания (IG1);
7 — предохранитель на 40 А цепи электрических стеклоподъёмников (POWER WINDOW);
8 — предохранитель на 7,5 А цепи освещения салона (INTERIOR LIGHT);
9 — предохранитель на 15 А цепи ЭБУ системы управления двигателем (FI Е/М);
10 — предохранитель на 7,5 А цепи фонаря заднего хода (BACK UP);
11 — предохранитель на 20 А цепи нагревательного элемента заднего стекла (RR DEFROSTER);
12 — предохранитель на 20 А цепей центрального замка и электропривода вентиляционного люка (DR LOCK UNIT. ROOF);
13 — предохранитель на 10 А цепи электровентилятора радиатора кондиционера;
14 — предохранитель на 40 А цепи электровентилятора отопителя;
15 — предохранитель на 20 А цепи электровентилятора системы охлаждения двигателя (COOLING FAN);
16 — реле включения (HEATER MOTOR RELAY);
17 — предохранитель на 40 А цепей дополнительного оборудования (HEATER MOTOR);
18 — реле включения элсктровснтилятора системы охлаждения двигателя (COOLING FAN RELAY);
19 — реле включения климатической установки (MG. CLUTCH RELAY);
20 — реле включения элсктровентилятора радиатора кондиционера (CONDENSER FAN RELAY)
Блок АБС.
1 — реле включения насоса АБС (PUMP MOTOR RELAY);
2 — предохранитель на 7,5 А цепи электронасоса АБС (MTR CHECK);
3 — предохранитель на 20 А цепи электрооборудования АБС (ABS+B);
4 — предохранитель на 40 А цепи электронасоса АБС (PUMP MOTOR)
Блок предохранителей в салоне Honda CR-V RD1 — RD3.
Расположение левый руль.
1 — щипцы для извлечения предохранителей; 2 — предохранители F23-F33; 3 — предохранители F12-F22; 4 — предохранители F1-F11; 5 — гнездо для установки запасного предохранителя; 6 — три гнезда для установки запасных предохранителей
Назначение предохранителей в салоне.
Резерв (элементы обогрева наружных зеркал, противотуманные фары)
Резерв (омыватель передних фар, элементы обогрева наружных зеркал)
Очиститель и омыватель заднего стекла
Правая фара (дальний свет)
Левая фара (дальний свет)
Задняя розетка (в багажном отделении)
Электропривод стеклоподъёмника левой задней двери
Электропривод стеклоподъёмника правой задней двери
Резерв (катушка зажигания)
Электропривод стеклоподъёмника двери впередисидящего пассажира
Электропривод стеклоподъёмника двери водителя
Источник
Расположение предохранителей Honda CR-V 2002-2006 гг.
Предохранители прикуривателя (розетки) в Honda CR-V Это предохранители № 2 (задняя розетка) и № 18 (передняя розетка) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей
Предохранители автомобиля находятся в трех коробках предохранителей.
Пассажирский салон
Блок предохранителей в салоне находится под рулевой колонкой.Чтобы снять крышку, потяните ее на себя и снимите крышку с петель.
Моторного отсека
Основной блок предохранителей под капотом находится в моторном отсеке со стороны водителя.Вторичный блок предохранителей (если имеется) находится рядом с основным блоком предохранителей.
Схемы блока предохранителей
2002, 2003, 2004
Приборная доска
Назначение предохранителей в панели приборов (2002, 2003, 2004)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Катушка зажигания |
| 2 | 10 A | Задняя розетка для аксессуаров |
| 3 | 10 A | Дневные ходовые огни (канадские модели) |
| 4 | 10 A | ACG |
| 5 | — | Не используется |
| 6 | 7,5 А | Реле стеклоподъемника |
| 7 | 20 A | Люк |
| 8 | 7,5 А | Аксессуары, Радио |
| 9 | 7,5 А | Задний стеклоочиститель |
| 10 | 7,5 А | метр |
| 11 | — | Не используется |
| 12 | 7,5 А | Дневные ходовые огни (канадские модели) |
| 13 | 10 A | SRS |
| 14 | 10 A | Зеркала с дистанционным управлением |
| 15 | 20 A | ЛАФ Обогреватель |
| 16 | 20 A | Сиденье с подогревом |
| 17 | 15 A | Топливный насос |
| 18 | 15 A | Передняя розетка для аксессуаров |
| 19 | 7,5 А | Сигнальные огни поворота |
| 20 | 20 A | Передний стеклоочиститель |
| 21 | — | Не используется |
| 22 | 20 A | Передний правый стеклоподъемник |
| 23 | 20 A | Передний левый стеклоподъемник |
| 24 | 20 A | Задний левый стеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
Моторного отсека
Назначение предохранителей в моторном отсеке (2002, 2003, 2004)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Вентилятор конденсатора |
| 2 | 15 A | Малый свет |
| 3 | 15 A | Внутренний свет |
| 4 | 20 A | Охлаждающий вентилятор |
| 5 | 15 A | Опасность |
| 6 | 15 A | ЭБУ FI |
| 7 | 15 A | Рог, стоп |
| 8 | — | Не используется |
| 9 | 10 A | Резервное копирование |
| 10 | 30 A | АБС мотор |
| 11 | 20 A | Задний антиобледенитель |
| 12 | 40 A | Двигатель нагревателя |
| 13 | 40 A | Стеклоподъемник |
| 14 | 40 A | Вариант |
| 15 | 15 A | Левая фара |
| 16 | 20 A | Замок |
| 17 | 15 A | Правая фара |
| 18 | 30 A | АБС Ф/С |
| 19 | 100 А | Батарея |
| 20 | 50 A | Зажигание 1 |
| 21-25 | 7.5А-30А | Запасные предохранители |
Приборная доска
Назначение предохранителей в панели приборов (2005, 2006)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 15 A | Катушка зажигания |
| 2 | 10 A | Задняя розетка для аксессуаров |
| 3 | 10 A | Дневные ходовые огни (канадские модели) |
| 4 | 10 A | ACG |
| 5 | — | Не используется |
| 6 | 7,5 А | Реле стеклоподъемника |
| 7 | 20 A | Люк |
| 8 | 7,5 А | Аксессуары, Радио |
| 9 | 7,5 А | Задний стеклоочиститель |
| 10 | 7,5 А | метр |
| 11 | — | Не используется |
| 12 | 7,5 А | Дневные ходовые огни (канадские модели) |
| 13 | 10 A | SRS |
| 14 | 10 A | Зеркала с дистанционным управлением |
| 15 | 15 A | + B ФР АСС |
| 16 | 20 A | Сиденье с подогревом |
| 17 | 15 A | Топливный насос |
| 18 | 15 A | Передняя розетка для аксессуаров |
| 19 | 7,5 А | Сигнальные огни поворота |
| 20 | 20 A | Передний стеклоочиститель |
| 21 | — | Не используется |
| 22 | 20 A | Передний правый стеклоподъемник |
| 23 | 20 A | Передний левый стеклоподъемник |
| 24 | 20 A | Задний левый стеклоподъемник |
| 25 | 20 A | Задний правый стеклоподъемник |
Моторного отсека
Назначение предохранителей в моторном отсеке (2005, 2006)
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | Вентилятор конденсатора |
| 2 | 30 A | Двигатель |
| 3 | 15 A | Внутренний свет |
| 4 | 20 A | Охлаждающий вентилятор |
| 5 | 15 A | Опасность |
| 6 | 15 A | Малый свет |
| 7 | 15 A | Рог, стоп |
| 8 | 15 A | DBW |
| 9 | 10 A | Резервное копирование |
| 10 | 30 A | АБС мотор |
| 11 | 20 A | Задний антиобледенитель |
| 12 | 40 A | Двигатель нагревателя |
| 13 | 40 A | Стеклоподъемник |
| 14 | 40 A | Вариант |
| 15 | 20 A | Левая фара |
| 16 | 20 A | Замок |
| 17 | 20 A | Правая фара |
| 18 | 30 A | АБС Ф/С |
| 19 | 100 А | Батарея |
| 20 | 50 A | Зажигание 1 |
| 21-25 | 7.5А-30А | Запасные предохранители |
Вторичный блок предохранителей
Вторичный блок предохранителей
| No. | Ампер. | Схемы защищены |
|---|---|---|
| 1 | 20 A | ЛАФ Обогреватель |
| 2 | 7,5 А | Дневные ходовые огни (на моделях для Канады) |
| 3 | 15 A | ЭБУ FI (ECM/PCM) |
| 4 | 15 A | Катушка ИГ |
Схемы блоков предохранителей на Honda CR-V RD1
На Honda CR-V RD1 используются флажковые предохранители форматов мини и макси.
Они состоят из 3 деталей:
- ножевых контактов;
- плавкого элемента;
- полупрозрачного пластикового корпуса.
Устройство плавкого предохранителя для авто.
Если на вставке или плате нет маркировки, узнать номинал можно по цвету перемычки:
| Номинал, А | Окраска | Тип |
| 7,5 | коричневая | мини |
| 10 | красная | –.–.–.– |
| 15 | синяя | –.–.–.– |
| 20 | желтая | –.–.–.– |
| 30 | зеленая | –.–.–.– |
| 30 | зеленая | макси |
| 40 | оранжевая | –.–.–.– |
| 100 | фиолетовая | –.–.–.– |
Автомобильные предохранители нужны для выполнения нескольких задач:
- предотвращения разрушения электроприборов и электронных компонентов от повышенного напряжения или короткого замыкания;
- защиты водителя и пассажиров от удара электрическим током при нарушении изоляции проводов;
- ограничения области распространения аварии.
На авто 1996 года
На автомобилях первых лет выпуска на салонной плате стоят плавкие вставки, предназначенные для защиты следующих устройств:
- габаритов;
- обогрева внешних зеркал;
- подсветки замка зажигания;
- передних и задних противотуманок;
- стеклоподъемников;
- омывателя фар;
- подсветки площадки с номерным знаком;
- дневных ходовых огней;
- магнитолы;
- дальнего и ближнего света;
- круиз-контроля;
- аварийных огней;
- часов;
- подсветки приборов и указателей;
- вентилятора и муфты компрессора кондиционера;
- прикуривателя;
- указателей поворота;
- подушек безопасности;
- датчиков кислорода для лямбда-зонда;
- стеклоочистителей и омывателя;
- центрального замка.
Схема предохранителей, расположенных в салоне автомобиля 1996 года выпуска.
Здесь находятся реле:
- стеклоподъемников;
- аварийной сигнализации;
- обогрева заднего стекла;
- поворотников.
Схема реле на салонной плате.
Под капотом стоят плавкие вставки, подсоединенные к такому электрооборудованию:
- вентилятору охлаждения радиатора;
- крыльчатке отопителя;
- звукового сигнала;
- головного освещения;
- стоп-сигналов;
- плафона в салоне.
Схема плавких вставок в подкапотном пространстве.
На плате имеются коммутационные переключатели, подающие напряжение к нескольким электроприборам:
- запуску двигателя;
- мотору печки;
- обдуву радиатора;
- крыльчатке климатической установки.
В модуле для антиблокировочной системы находятся реле и вставки насоса, запуска, управления АБС.
На Хонде 1998 года
На автомобилях 1998 г. выпуска нумерация и назначение предохранителей соответствуют таковым на предыдущих моделях.
На ЦРВ 2000–2001 годов
На кроссоверах после рестайлинга 2000 и 2001 года на салонной плате стоят плавкие вставки, обеспечивающие защиту такому электрооборудованию:
- ДХО;
- бензонасосу;
- противотуманным фарам;
- АБС;
- катушке зажигания;
- кузовной электронике;
- БУ отопителем;
- габаритным огням;
- заднему омывателю стекла и дворнику;
- подушкам безопасности и т.д.
Подробное описание распиновки и расшифровка на русском языке в таблицах:
Типы и расшифровка маркировки плавких вставок.
Приступая к замене перегоревших плавких вставок, нужно выполнять такие рекомендации:
- отсоединять провода от клемм аккумуляторной батареи;
- вытаскивать и ставить предохранители с помощью диэлектрических щипцов;
- блокировать колеса специальными башмаками;
- использовать только новые заводские перемычки;
- устанавливать плавкие вставки, соответствующие номиналу на схеме.
Запрещается применять вместо маркированных предохранителей отремонтированные детали или металлические предметы (гвозди, проволоку, монеты, фольгу и т.п.).
