Fuses and relays suzuki liana (aerio), 2001 — 2008

Suzuki Wagon R / Solio предохранители и реле

Suzuki Wagon R производится с 1993 года по настоящее время в 6 поколениях как с левым так и правым рулём и поставляется по всему миру. Является одним из самых популярный кей-каров (Suzuki Kei). Хэтчбек Suzuki Solio был создан на базе данной модели и отличается чуть большими размерами. В нашей публикации вы найдёте описание предохранителей и реле …

Suzuki Baleno выпускался в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 году. А в Индии вплоть до 2007 года. Так же известен под названием Cultus / Esteem. Уже с 2015 года началось производство второго поколения Сузуки Балено. В нашей статье мы покажем места расположения блоков предохранителей и реле для первого поколения Сузуки Балено (Сузуки култус) их схемы и описание назначения элементов. Отметит предохранитель прикуривателя.

Предохранители в салоне Сузуки Лиана

Монтажный блок расположен в нижней части панели управления, со стороны водителя.

Схема блока предохранителей в салоне Сузуки Лиана

Описание

12 10А Реле компрессора, Реле вентилятора кондиционера, Переключатель обогрева зеркал , Реле мотора вентилятора, Реле мотора вентилятора (Hi) 13 15А Подогрев сиденья 14 20А Переключатель обогрева заднего стекла (универсал) либо Реле обогрева заднего стекла 15 15А ECM, Коннектор передачи данных, Комбинация приборов, Точечные светильники, Салонный свет, Освещение багажника, Магнитола, TCM 16 10А Задний противотуманный фонарь, Переключатель заднего противотуманного фонаря, Контроллер заднего противотуманного фонаря 17 10А Аварийная сигнализация 18 15А Резерв 19 10А Реле H/T ( Headlight/ Tail) либо Габариты (Tail), подсветка приборов и номерных знаков 20 20А Центральный замок 21 Резерв 22 15А Электронный блок управления SRS 23 15А Генератор, Катушки зажигания 24 10А Контроллер дверных замков, Переключатель аварийного света, Резервный переключатель света, Датчик переключения передач, Режим рукоятки, Переключатель управления режимами 25 15А Стеклоочистители, Мотор лобового дворника, Привод положения передних фар (L), Привод положения передних фар (R), Переключатель положения фар, Комбинация переключателей, Реле заднего дворник, Мотор заднего дворника 26 10А Электронный блок управления ABS 27 10А Комбинация приборов 28 15А Предохранитель прикуривателя, Питание переключателя зеркала, Магнитола, Антенный усилитель 29 15А Разъем питания дополнительного оборудования

Отдельно, вне блока, под панелью могут находится некоторые реле: реле обогрева заднего стекла (зеленое), реле вентилятора отопителя и другие, а так же предохранитель на электрические стеклоподъемники и блок управления усилителем рулевого управления — на 30А.

Точки подключения автосигнализации на Suzuki Grand Vitara 2005-2012, ключ, левый руль, АКПП

Pandora DX90B по can видит двери, багажник, тормоз, заведённый двигатель, паркинг (P). Зажигание по can не видит. Управляет по can аварийкой и центральным замком (только при выключенном зажигании).

Разъём OBD: CAN-H – pin 6 CAN-L – pin 14

Центральный замок – розовый/синий (запирание) и розовый/чёрный (отпирание) в вертикальном разъёме BCM; для отпирания всех дверей подать двойной импульс

Замок зажигания: + – белый/зелёный зажигание – чёрный/жёлтый толстый зажигание 2 – жёлтый стартер – чёрный/жёлтый потонще

Обхода штатного иммобилайзера (возможен средствами Пандора в 80 процентах; в 20 обхода не будет). На разъёме иммо на замке зажигания подключиться к розовому/синему (pin 4) и серому/синему (pin 3) проводами разъёма immokey от сигнализации, согласно схеме. Чёрный от Pandora к розово/синему. Белый и зелёный от сигнализации в разрыв серо/синего. Зелёный в сторону двигателя, белый в сторону иммобилайзера.

Иногда надо подать сигнал ключ в замке (+) на синий/красный провод в разъём на замке зажигания.

Предохранители и реле Suzuki Grand Vitara 2, 2008 — 2016

Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Информация по схемам актуальна для моделей Сузуки Гранд Витара 2 JT поколение, рестайлинг 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

В салоне

Монтажный блок находится со стороны водителя, за пластиковой крышкой.

Общий вид.

№	Расшифровка	Ток, А
29	Блок управления SRS	15
30	Блок управления АБС, блок управления ESP, датчик угла поворота рулевого колеса, реле стоп-сигналов*	10
31	Блок управления системой «Keyless start», выключатель фонарей заднего хода, датчик положения селектора, переключатель корректора фар, электропривод корректора левой фары, электропривод корректора правой фары, блок управления автоматическим корректором фар	10
32	Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3, реле электромагнитной муфты компрессора кондиционера, выключатель обогревателя сиденья водителя, выключатель обогревателя сиденья переднего пассажира, реле электродвигателя вентилятора отопителя	15
33	Переключатель управления стеклоочистителями и стеклоомывателями, электронасос омывателя лобового стекла, электродвигатель очистителя лобового стекла, электронасос омывателя заднего стекла, электродвигатель очистителя заднего стекла, реле электродвигателя очистителя заднего стекла, блок управления омывателя фар	20
34	Предохранитель прикуривателя гранд витара (розетка для подключения дополнительного оборудования №3)	15
35	Выключатель стоп-сигналов, переключатель системы поддержания скорости на рулевом колесе	10
36	Розетка для подключения дополнительного оборудования №1, розетка для подключения дополнительного оборудования №2	15
37	Комбинированный переключатель (выключатель фонарей заднего хода)	7.5
38	Выключатель стоп-сигналов, реле стоп-сигналов	15
39	Генератор, катушки зажигания, помехоподавительный фильтр, ЭБУ двигателем, реле бензонасоса, реле подогревателя кислородного датчика, реле АКПП, кольцевая антенна иммобилайзера, блок управления 4WD, датчик массового расхода воздуха и датчик температуры воздуха на впуске*	20 15*
40	Блок управления электрооборудованием, комбинация приборов, реле-прерыватель указателей поворота, панель/блок управления кондиционером и отопителем	40
41	Реле «АСС», блок управления электрооборудованием, переключатель управления электроприводами зеркал, блок управления системой «Keyless start», блок аудиосистемы, информационный дисплей, реле динамика низких частот	15
42	Блок управления электрооборудованием D/L	20
43	Реле габаритов	10
44	Блок аудиосистемы, панель/блок управления кондиционером и отопителем, блок управления двигателем, диагностический разъем, блок управления системой «Keyless start», блок управления АКПП, блок управления электрооборудованием, информационный дисплей, комбинация приборов, лампа освещения салона, задняя лампа освещения салона, лампа местной подсветки, лампа подсветки багажного отделения, датчик угла поворота рулевого колеса	15
44*	Предохранители №49 (15 А) и №59 (10 А) (монтажный блок)	25
45	Блок управления электроприводом люка	25
46	RR BLW	20
46*	Электронный блок управления двигателем ECM	10
47	Реле стартера ST SIG	7.5
48	Реле-прерыватель указателей поворота	15
49	Лампа подсветки правого косметического зеркала, лампа подсветки левого косметического зеркала	7.5
49*	Блок аудиосистемы, блок навигационной системы	15
50	Главный переключатель управления стеклоподъемниками, переключатель управления стеклоподъемником двери переднего пассажира, переключатель управления стеклоподъемником задней правой двери, переключатель управления стеклоподъемником задней левой двери	30
51	P/W T	20
59*	Панель/блок управления кондиционером и отопителем, блок управления двигателем, диагностический разъем, блок управления системой «Keyless start», блок управления АКПП, блок управления электрооборудованием, комбинация приборов, главный переключатель системы поддержания скорости, блок управления иммобилайзером, лампа освещения салона, задняя лампа освещения салона, лампа местной подсветки, лампа подсветки багажного отделения, датчик угла поворота рулевого колеса	10
Реле
A	Реле габаритов
B	Реле «ACC»
C	Реле блокировки переключения
* — модели с двигателем J24В.

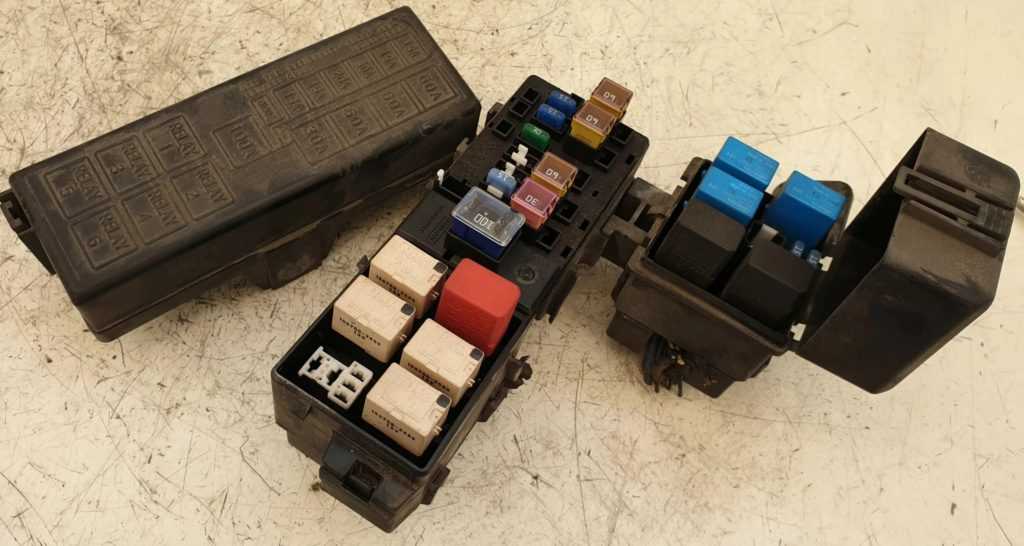

Блок под капотом

Находится рядом с аккумулятором, под защитной крышкой, на которой будет нанесена актуальная схема.

Вариант 2

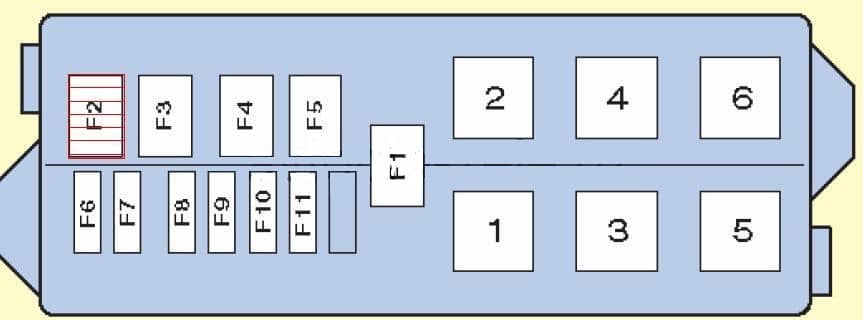

Схема

Описание

1. 80A Батарея, Генератор, Все электрические цепи
2. 60A Замок зажигания
3. 60A Блок предохранителей, Блок предохранителей в двигательном отсеке
4. 60A ABS. Привод и управляющий модуль
5. 30A Реле вентилятора
6. 15A Комбинация приборов, Головной свет (Headlight) – правая фара (R)
7. 15A Головной свет (Headlight) – левая фара (L)
8. 30A Реле управления вентилятором радиатора #1 Реле управления вентилятором радиатора #2
9. 20A Реле компрессора, Реле вентилятора кондиционера
10. 15A Главное реле
11. 15A Переключатель стоп-фонарей

Отдельно, на клемме аккумуляторной батареи, может находится главный распределительный плавкий предохранитель.

Пассажирский салон

Находится под приборной панелью со стороны водителя, за защитной крышкой.

Фото для примера

Диаграмма

Обозначение

12	10A Реле компрессора, реле вентилятора кондиционера, переключатель обогрева зеркал, реле двигателя вентилятора, реле двигателя вентилятора (Hi)
13	15А Подогрев сиденья
14	20A Выключатель обогрева заднего стекла (универсал) или реле обогрева заднего стекла
15	15A ECM, разъем данных, комбинация приборов, прожекторы, внутреннее освещение, освещение багажника, стереосистема, TCM
16	10A Задний противотуманный фонарь, переключатель заднего противотуманного фонаря, контроллер заднего противотуманного фонаря
17	10А Сигнализация
18	15А Резерв
19	10А Реле H/T (Фара/Хвост) или Габариты (Хвост), подсветка приборов и номерных знаков
20	20А Центральный замок
21	резерв
22	15А Электронный блок управления SRS
23	15А Генератор, катушки зажигания
24	10A Контроллер дверного замка, выключатель аварийного освещения, выключатель фонаря заднего хода, датчик переключения передач, режим ручки, переключатель режима управления
25	15A Стеклоочистители, электродвигатель стеклоочистителя, исполнительный механизм регулировки положения фар (левый), исполнительный механизм регулирования положения фар (правый), переключатель положения фар, комбинация переключателей, реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя
26	10А электронный блок управления АБС
27	10А Комбинация приборов
28	15А Предохранитель прикуривателя, Блок питания переключателя зеркал, Магнитола, Антенный усилитель
29	15A разъем питания для аксессуаров

Отдельно, вне коробки, под панелью могут быть какие-то реле: реле обогрева заднего стекла (зеленое), реле вентилятора отопителя и другие, а также предохранитель стеклоподъемников и блока управления ГУР — на 30А.

Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи. Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).

Моторного отсека

Он находится рядом с аккумулятором, под защитной крышкой, на которую будет нанесена диаграмма тока.

Диаграмма

Назначение

1. Аккумулятор 80А, генератор, все цепи
2. 60А Замок зажигания
3. Блок предохранителей 60A, блок предохранителей в моторном отсеке
4. 60А АБС. Блок привода и управления
5. Реле вентилятора 30А
6. 15A Комбинация приборов, фара — правая фара (R)
7. 15A Фара — левая фара (L)
8. 30A Реле управления вентилятором радиатора №1 Реле управления вентилятором радиатора №2
9. 20A Реле компрессора, реле вентилятора кондиционера
10. 15А Главное реле
11. 15A Выключатель стоп-сигнала

Отдельно на клемме аккумулятора может стоять главный распределительный предохранитель.

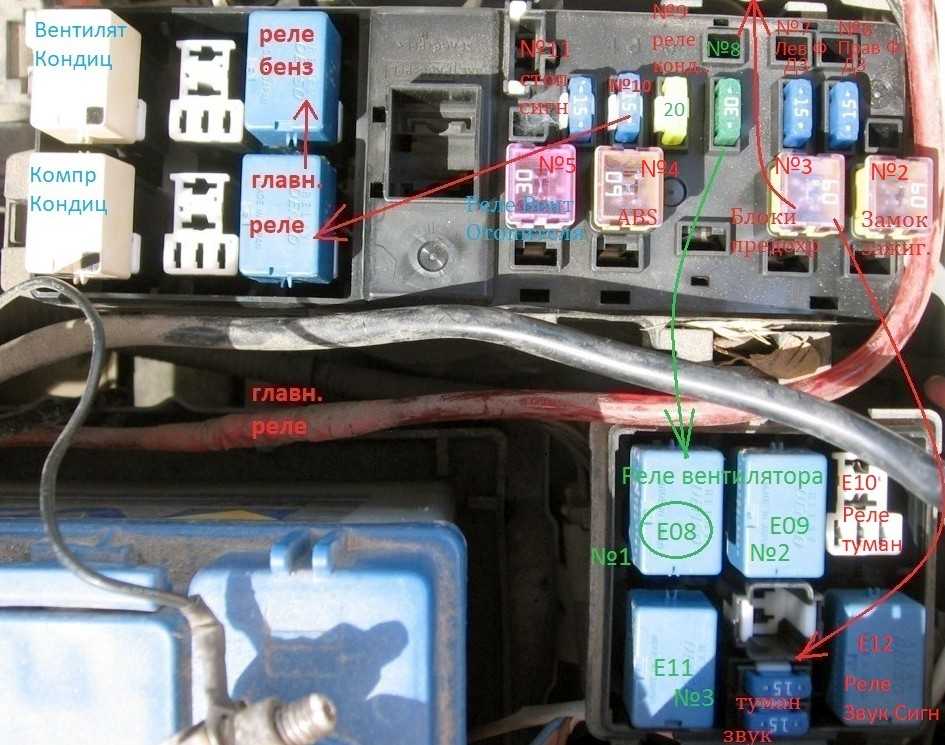

Блок под капотом

Находится рядом с аккумулятором, под защитной крышкой, на которой будет нанесена актуальная схема.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,1,0,0 —>

Вариант 2

p, blockquote 6,0,0,0,0 —>

Схема

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Описание

p, blockquote 9,0,0,0,0 —>

1. 80A Батарея, Генератор, Все электрические цепи
2. 60A Замок зажигания
3. 60A Блок предохранителей, Блок предохранителей в двигательном отсеке
4. 60A ABS. Привод и управляющий модуль
5. 30A Реле вентилятора
6. 15A Комбинация приборов, Головной свет (Headlight) — правая фара (R)
7. 15A Головной свет (Headlight) — левая фара (L)
8. 30A Реле управления вентилятором радиатора #1 Реле управления вентилятором радиатора #2
9. 20A Реле компрессора, Реле вентилятора кондиционера
10. 15A Главное реле
11. 15A Переключатель стоп-фонарей

Отдельно, на клемме аккумуляторной батареи, может находится главный распределительный плавкий предохранитель.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,1,0,0,0 —>

БЕДА! Проблемы с электрикой!

Проходил мимо

Не работает «розетка» 12V/120W

Всем привет! Воткнул сегодня зарядку от навигатора в «розетку», и она (розетка) перестала работать. Рыдаю! Предохранители проверил, которые отвечают за розетку цел, на всякий случай поменял на новый, всё равно не пашет, проверил через прикуриватель (знаю что наверное не стоило. ) через него всё работает. Помогите решить проблему! Заранее всем спасибо!Чешу репу.

Свой в доску

Ответ: Не работает «розетка» 12V/120W

Легких путей не бывает! Во первых поиск: по данной теме нашел уже много интересного. Во вторых диагностировать, что отвалилось при включенном двигателе замерить тестером напряжение внутри розетки, допустим нет, тогда ищем, что пропало + или -. Для этого один наконечник тестера ставим во внутренний контакт, а второй на корпус (к чему-то металлическому) если есть 12 в — отвалился (соскочил) провод с клеммы минус, если нет, то: для контроля один конец тестера во внешнюю часть розетки, а другой во внутренний контакт прикуривателя. Самое веселое дальше — демонтаж розетки, в принципе сборку прикуривателя я нашел, а демонтаж нет. Можно еще поискать на этом форуме и на параллельном там тоже была тема про разборку прикуривателя. Примыкает тема и попагрейки, т.к. связана если не ошибаюсь также с демонтажом розетки. В общем кто ищет тот найдет. Пользуюсь расширенным поиском. Да и проверяйте свою грамматику-иначе ничего не найдете, у Вас она слегка хромает. P/S Молодец — намек понял — теперь без ошибок!

Источник

1.6.40 Предохранители / Suzuki Liana

Главный предохранитель, первичные предохранители и некоторые индивидуальные предохранители расположены в отсеке двигателя. Если сгорит главный предохранитель, то ни один электроприбор работать не будет. Если сгорит первичный предохранитель, не будут работать потребители его группы. Для замены главного, первичных или индивидуальных предохранителей используйте оригинальные изделия SUZUKI.

Всегда используйте оригинальные предохранители Suzuki. Никогда не пользуйтесь суррогатами, даже временно. Это может повредить оборудование и даже вызвать пожар.

Имеются и предохранители под приборной панелью со стороны водителя. Потянув, снимите крышку коробки предохранителей. Для вынимания плавких предохранителей используйте захват, имеющийся в коробке. Сила тока каждого предохранителя приведена на крышке коробки предохранителей.

Новый предохранитель должен быть такой же силы тока как сгоревший. Не пользуйтесь заменителями – фольгой или проволокой. Если новый предохранитель сгорел сразу же после замены, в электросистеме возможна серьезная неисправность.

Блок в салоне

Он расположен под панелью со стороны водителя, за защитной крышкой.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,1,0 —>

p, blockquote 17,0,0,0,0 —>

Обозначение

p, blockquote 18,0,0,0,0 —>

12	10А Реле компрессора, Реле вентилятора кондиционера, Переключатель обогрева зеркал , Реле мотора вентилятора, Реле мотора вентилятора (Hi)
13	15А Подогрев сиденья
14	20А Переключатель обогрева заднего стекла (универсал) либо Реле обогрева заднего стекла
15	15А ECM, Коннектор передачи данных, Комбинация приборов, Точечные светильники, Салонный свет, Освещение багажника, Магнитола, TCM
16	10А Задний противотуманный фонарь, Переключатель заднего противотуманного фонаря, Контроллер заднего противотуманного фонаря
17	10А Аварийная сигнализация
18	15А Резерв
19	10А Реле H/T ( Headlight/ Tail) либо Габариты (Tail), подсветка приборов и номерных знаков
20	20А Центральный замок
21	Резерв
22	15А Электронный блок управления SRS
23	15А Генератор, Катушки зажигания
24	10А Контроллер дверных замков, Переключатель аварийного света, Резервный переключатель света, Датчик переключения передач, Режим рукоятки, Переключатель управления режимами
25	15А Стеклоочистители, Мотор лобового дворника, Привод положения передних фар (L), Привод положения передних фар (R), Переключатель положения фар, Комбинация переключателей, Реле заднего дворник, Мотор заднего дворника
26	10А Электронный блок управления ABS
27	10А Комбинация приборов
28	15А Предохранитель прикуривателя, Питание переключателя зеркала, Магнитола, Антенный усилитель
29	15А Разъем питания дополнительного оборудования

Отдельно, вне блока, под панелью могут находится некоторые реле: реле обогрева заднего стекла (зеленое), реле вентилятора отопителя и другие, а так же предохранитель на электрические стеклоподъемники и блок управления усилителем рулевого управления — на 30А.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —> p, blockquote 22,0,0,0,1 —>

Источник

Поиск по сайту

Отвечает за подачу звукового сигнала. Ближний свет правой фары. Ближний свет левой фары.

Дальний свет правой фары. Дальний свет левой фары. А Система кондиционирования воздуха. А Электрический вентилятор системы охлаждения радиатора. А Обогреватель заднего стекла.

Обогреватель зеркал заднего вида. А Омыватель фар головного света. А Электрический вентилятор радиатора. A Электрический вентилятор радиатора.

Подсветка зеркала солнце защитного козырька. Климат контроль Система кондиционирования.

Обогреватель наружних зеркал заднего вида. Схема электрооборудования Toyota Windom с 1. Смотреть видео как проводить замену плавких предохранителей Camry.

Поиск неисправности в цепи включения муфты компрессора

Понесло, несмотря на имеющуюся систему ABS. Надо сказать, что из практики мы вывели для себя следующее: В это время на панели приборов горит лампочка ABS. Gap между датчиком скорости и зубчатым колесом на ступице больше допустимых пределов. Или само зубчатое колесо на ступице имеет сколы. Этот штифт для проведения самодиагностики системы ABS надо вытащить.

Делать нечего, снимаем колесо, смотрим. Мы смотрим на клиента, он на нас.

Оплаченные ссылки

Схемы вышивки крестом обнаженные. Сейчас этот форум просматривают: Предохранитель розетки в багажнике — Клуб любителей микроавтобусов и минивэнов Расшифровка: Блок предохранителей и реле в салоне р асположение компонентов.

Схема расположения элементов монтажного блока под приборной панелью. Расположение компонентов в моторном отсеке. Система управления двигателем модели с двигателем 2AZ-FE , система электронного управления АКПП и система поддержания скорости модели выпуска с Система предупреждения о не пристегнутом ремне безопасности. Аудиосистема система Multivision модели выпуска до Фары модели с галогеновыми фарами выпуска до Передний кондиционер кондиционер с автоматическим управлением , задний отопитель и дополнительный отопитель.

Антиблокировочная система тормозов модели 2WD. Подушки безопасности и преднатяжители ремней безопасности. Указатели поворота и аварийная сигнализация. Разъем для подключения дополнительного оборудования. Фары, корректор фар и система автоматического управления освещением. Toyota Toyota Ipsum с предохранители реле схема.

Под капотом

Устройство защиты и коммутации

Разработчики из Рено не предусмотрели удобства автовладельцам для самостоятельной работы в этом узле. С одной стороны, конструкторы рассчитывают на надежную и долговременную службу электроники. С другой стороны, они настоятельно рекомендуют обращаться в сервисное обслуживание во избежание еще большей поломки. Теперь тем владельцем машин, у каких гарантийный срок истек, приходится усердно потеть.

Во-первых, так исключена возможность короткого замыкания. Во-вторых, в противном случае во время обратного подключения аккумулятора может сработать иммобилайзер, тогда двери заблокируются.

Алгоритм работы после поднятия капота

1. Снять аккумулятор;
2. Справа от него открыть коробку и оттуда извлечь короткий провод, идущий к минусовой клемме (чтобы не мешал дальше работать);
3. Открутить кронштейн, держащий аккумуляторную батарею;
4. В процессе разборки снимать штекерные соединения и ослаблять пучки проводов, это даст пространство для рук;
5. Ослабить крепления коммутационного блока и вытащить его с кожухом;
6. Снять кожух и в руках окажется коробка с предохранителями, а также различными реле и проводами к ним;
7. Отсоединить штекеры, теперь удобно осматривать.

Проводные соединения между собой отличаются, можно не запоминать их. Все собрать обратно будет легко.

Этот узел обеспечивает безопасность такому электрооборудованию:

• ближний и дальний свет фар;
• габаритные огни;
• заднее освещение;
• система впрыска топлива в двигатель;
• навигационная система;
• тяговое реле стартера;
• другое.

Защита цепей питания

Такое устройство находится под защитно-коммутационным блоком. Чтобы добраться к нему, требуется повторить описанный выше алгоритм. Тут элементы касаются:

• вентилятора охлаждающей системы двигателей;
• контроллера предпускового подогрева;
• усилителя управления рулем;
• разных реле дополнительного подогрева и др.

Глубокое местоположение узла защиты цепей питания объясняется мерами предосторожности, поскольку здесь проходит электричество с большей сила тока – до 70 А

Предохранители в салоне Сузуки Лиана

Монтажный блок расположен в нижней части панели управления, со стороны водителя.

Схема блока предохранителей в салоне Сузуки Лиана

Описание

12 10А Реле компрессора, Реле вентилятора кондиционера, Переключатель обогрева зеркал , Реле мотора вентилятора, Реле мотора вентилятора (Hi) 13 15А Подогрев сиденья 14 20А Переключатель обогрева заднего стекла (универсал) либо Реле обогрева заднего стекла 15 15А ECM, Коннектор передачи данных, Комбинация приборов, Точечные светильники, Салонный свет, Освещение багажника, Магнитола, TCM 16 10А Задний противотуманный фонарь, Переключатель заднего противотуманного фонаря, Контроллер заднего противотуманного фонаря 17 10А Аварийная сигнализация 18 15А Резерв 19 10А Реле H/T ( Headlight/ Tail) либо Габариты (Tail), подсветка приборов и номерных знаков 20 20А Центральный замок 21 Резерв 22 15А Электронный блок управления SRS 23 15А Генератор, Катушки зажигания 24 10А Контроллер дверных замков, Переключатель аварийного света, Резервный переключатель света, Датчик переключения передач, Режим рукоятки, Переключатель управления режимами 25 15А Стеклоочистители, Мотор лобового дворника, Привод положения передних фар (L), Привод положения передних фар (R), Переключатель положения фар, Комбинация переключателей, Реле заднего дворник, Мотор заднего дворника 26 10А Электронный блок управления ABS 27 10А Комбинация приборов 28 15А Предохранитель прикуривателя, Питание переключателя зеркала, Магнитола, Антенный усилитель 29 15А Разъем питания дополнительного оборудования

Отдельно, вне блока, под панелью могут находится некоторые реле: реле обогрева заднего стекла (зеленое), реле вентилятора отопителя и другие, а так же предохранитель на электрические стеклоподъемники и блок управления усилителем рулевого управления — на 30А.

Источник

Предохранители и реле Suzuki Liana

Рассмотрены автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Расположение монтажных блоков в салоне и моторном отсеке

Расшифровка:

1	Блок предохранителей/реле, моторный отсек 1
2	Блок предохранителей/реле, моторный отсек 2
3	Блок предохранителей/реле, моторный отсек 3
4	Блок предохранителей/реле, моторный отсек 4
5	Блок предохранителей/реле приборная панель

Схема расположения предохранителей и реле в моторном отсеке Suzuki Liana. Моторный отсек 1 — тип 1.

Расшифровка:

1	—
2	—
3	—
4	—
5	Реле электродвигателя вентилятора конденсатора кондиционера
6	Реле электромагнитной муфты компрессора кондиционера
F1	(60А) Основные цепи зажигания
F2	(60А) Распределение питания аккумуляторной батареи
F3	(60А) Электронный блок управления ABS
F4	(30А) Электродвигатель вентилятора отопителя
F5	(15А)
F6	(15А) Левая фара
F7	(30А)
F8	(20А)
F9	(15А)
F10	(15А) Стоп-сигналы

Моторный отсек 1 — тип 2.

Расшифровка:

1	Реле топливного насоса
2
3	—
4	—
5	Реле электродвигателя вентилятора конденсатора кондиционера
6	Реле электромагнитной муфты компрессора кондиционера
F1	(80А) Распределение питания аккумуляторной батареи
F2	(60А) Основные цепи зажигания
F3	(60А) Распределение питания аккумуляторной батареи
F4	(60А) Электронный блок управления ABS
F5	(30А) Электродвигатель вентилятора отопителя
F6	(15А)
F7	(15А) Левая фара
F8	(30А)
F9	(20А)
F10	(15А) Электронный блок управления двигателем
F11	(15А) Стоп-сигналы

Клемма плюс аккумулятора.

F1 (80А) — распределение питания аккумуляторной батареи.

Моторный отсек 3.

Расшифровка:

1	Реле противотуманных фар
2	—
3
4
5
F1	(30А)
F2	(15А) Противотуманные фары
F3	(15А) Звуковой сигнал

Здесь расположены предохранители стеклоподъемников (30А)

Блок предохранителей и реле в салоне.

Источник
