Схема предохранителей ауди q3

Зачем менять предохранитель автомагнитолы на Audi Q3?

Итак, начнем нашу статью о местонахождении предохранителя автомагнитолы вашего Audi Q3 интересом его изменения. Вам может показаться, что у вас перегорел предохранитель, но вы не уверены

Важно знать, что предохранитель действует как предохранительное устройство для предотвращения перенапряжения на вашем Audi Q3

Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена. Вообще говоря, вам захочется замените предохранитель автомагнитолы Audi Q3, когда он перестанет работать без видимой причины . Если ваша батарея работает эффективно, возможно, проблема связана с предохранителем.

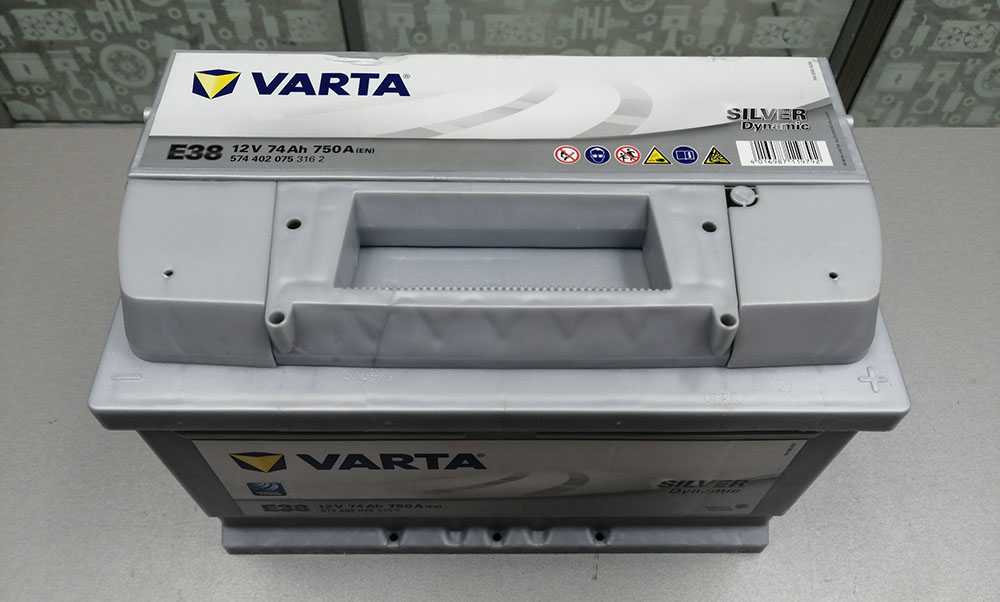

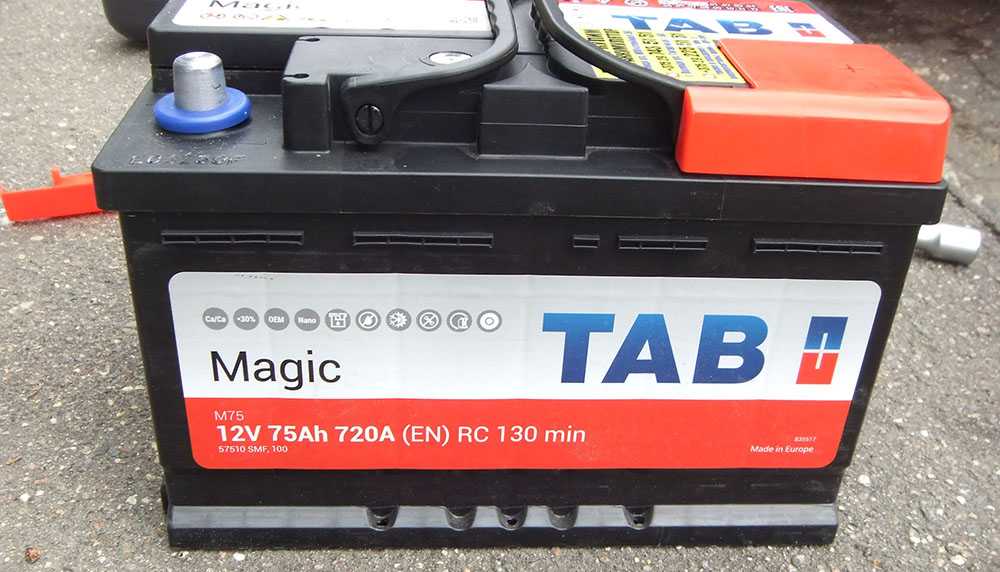

Аккумуляторы, подходящие для установки на Audi Q3

При необходимости замены можно купить штатный аккумулятор для Audi Q3. Но некоторые автомобилисты считают его дорогим или хотят приобрести батарею иного бренда по другим причинам. Для немецкого кроссовера подходят АКБ таких производителей, как Varta, Mutlu, Bosch, Exide, Topla и некоторых иных. В их линейке есть модели с нужными характеристиками. Запчасти с указанными выше параметрами есть и у других марок. Но эти считаются самыми надёжными и проверенными.

Выбирая аккумулятор для Audi Q3, желательно отдавать предпочтение известным брендам. Такие изделия служат дольше и реже выходят из строя по неизвестным причинам. Батареи молодых или малоизвестных производителей могут быть недолговечными. Поэтому не стоит покупать слишком дешёвые АКБ или приобретать их в сомнительных местах.

Некоторые владельцы и мастера утверждают, что для Audi Q3 лучше купить оригинальный аккумулятор. Но данное утверждение спорно. Оригинал будет качественным и надёжным. Но зачастую изделия иных брендов ничуть не уступают ему по качеству, имея более низкую стоимость. Покупка таких деталей позволяет сэкономить. К слову, иногда можно подобрать для этого авто и батарею российского производителя. Она обычно недорогая, но вполне долговечная и обеспечивает уверенный пуск мотора даже в сильный мороз.

Иногда автомобилисты покупают более мощные батареи для улучшения зимнего запуска или установки автозвука. Это зачастую оправданно

Но при выборе такой АКБ важно удостовериться, чтобы её размеры были близки к штатным. Иначе аккумулятор может просто не поместиться под капотом

Замена предохранителей

Замена предохранителей

Перегоревшие предохранители распознаются по расплавленной металлической пластинке.

Приборная панель со стороны водителя: открыть вещевую нишу вниз

Моторный отсек: разблокировать стопорную крышку

Предохранители расположены в пространстве для ног со стороны водителя, за вещевой нишей, и в моторном отсеке.

Подготовка

• Выключить зажигание и соответствующий потребитель тока.
• Определить на основе следующей таблицы соответствие предохранителя тому или иному потребителю тока.

• Открыть крышку моторного отсека.
• Для разблокирования крышки предохранителей сдвинуть обе задвижки слева и справа вперед.
• Снять крышку предохранителей.

Замена предохранителя

Скоба расположена под предохранителями за вещевой нишей (сторона водителя).

• Откинуть вещевую полку полностью вниз и вынуть скобу из держателя.
• Пинцетом вынуть перегоревший предохранитель и заменить его новым, рассчитанным на такой же ток.

Внимание: Не ремонтировать предохранители и ни в коем случае не заменять перегоревший предохранитель предохранителем, рассчитанным на большую силу тока. Это может привести к повреждениям в системе электрооборудования автомобиля (опасность возгорания)!

Технические характеристики Audi Q3 (2015-2018)

Версия	1.4 TFSI	2.0 TFSI (180)	2.0 TFSI (220)	2.0 TDI
Размеры, мм: длина / ширина / высота / база	4388 / 1831 / 1608 / 2603
Объем багажника, л	460 /1365
Снаряженная / полная масса, кг	1460 / 1985 (1480 / 2005)	1615 / 2140	1640 / 2165	1680 / 2205 (1700 / 2225)
Время разгона 0 — 100 км/ч, с	9,2 (8,9)	7,6	6,4	7,9
Максимальная скорость, км/ч	204 (204)	217	233	219
Топливо / запас топлива, л	А95 / 64	А95 / 64	А95 / 64	ДТ / 64
Расход топлива: городской / загородный / смешанный цикл, л/100 км	7,4 / 5,3 / 6,1 (7,7 / 5,7 / 6,4)	8,4 / 6,3 / 7,0	8,6 / 6,5 / 7,2	6,7 / 4,9 / 5,6 (6,6 / 4,9 / 5,5)
Выбросы СО2, г/км	141 (147)	161	168	146 (144)
ДВИГАТЕЛЬ
Расположение	Спереди поперечно
Конфигурация / число клапанов	R4 / 16	R4 / 16	R4 / 16	R4 / 16
Рабочий объем, куб. см	1395	1984	1984	1968
Мощность, л.с.	150 при 5000 — 6000 об/мин.	180 при 4000 — 6200 об/мин.	220 при 4500 — 6200 об/мин.	184 при 3500 об/мин.
Крутящий момент, Нм	250 при 1500 — 3500 об/мин.	320 при 1400 — 3900 об/мин.	350 при 1500 — 4400 об/мин.	380 при 1750 — 3000 об/мин.
ТРАНСМИССИЯ
Тип	передне-приводная	полно-приводная	полно-приводная	полно-приводная
Коробка передач	М6 (А6)	А7	А7	М6 (А7)

Замена аккумулятора на Audi Q3

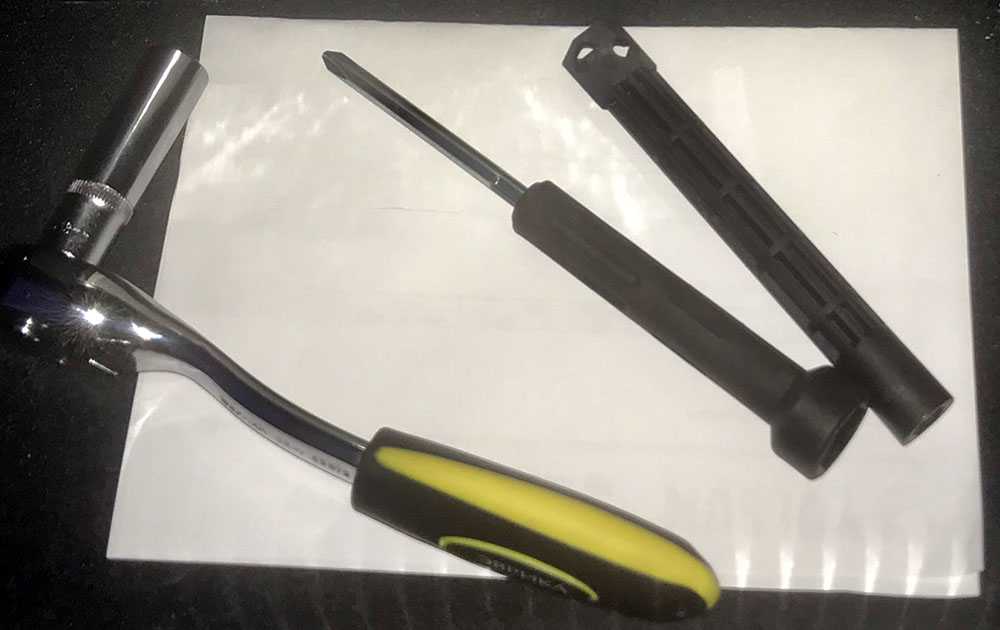

Замена АКБ на кроссовере Audi Q3 – простая процедура, поэтому для её выполнения необязательно обращаться в автосервис. Заменить батарею можно своими руками всего за несколько минут. Но при этом необходимо прописать в блоке управления Audi Q3 новый аккумулятор. Эта процедура требует некоторого опыта и минимальных знаний по автомобильной электронике. Поэтому неопытным автолюбителям лучше обратиться на СТО или ознакомиться с этой операцией посредством Интернета.

Чтобы заменить АКБ, нужно купить новую запчасть с необходимыми параметрами. Замена аккумулятора на Audi Q3 с 2011 года выпуска делается так:

1. Отключить всё электрооборудование автомобиля так, чтобы оно находилось в спящем режиме.
2. Открыть капот.
3. Снять клемму – минусовую и плюсовую на аккумуляторе. Открутить их можно ключом.
4. Открутить крепление для фиксации АКБ.
5. Убрать старую батарею.
6. Поставить новую АКБ.
7. Установить все ранее снятые элементы авто в порядке, обратном снятию.
8. Прописать батарею в электронном блоке управления. Если адаптация АКБ на Audi Q3 после её замены не будет произведена, деталь может работать неправильно. Это может привести к появлению ошибок на приборной панели и иным неприятным последствиям. Кроме того, отсутствие прописки в блоке 19 CAN Gateway не позволит применять режим экономии заряда аккумулятора. Если самостоятельная адаптация АКБ после замены вызывает сложности, лучше обратиться в автосервис для выполнения данной операции. Она занимает немного времени, а её стоимость невелика.

Обращение к специалистам для замены аккумуляторной батареи может потребоваться лишь в исключительных случаях. Например, если после установки нового аккумулятора проблемы с запуском двигателя не исчезли. Вероятно, потребуется диагностика автомобиля и проверка генератора, проводки и иного электрооборудования. Если полностью заряженная и исправная АКБ разряжается слишком быстро, например, в течение ночи, это также повод для визита на СТО. Возможно, в машине присутствует утечка тока или дополнительное электрооборудование работает неправильно. Могут возникать и иные проблемы, требующие вмешательства профессионалов.

Покупка и замена аккумулятора – неизбежный процесс для всех водителей, которые эксплуатируют авто пять и более лет. Но соблюдение правил использования АКБ и автомобиля, регулярная проверка автомобильной электрики и электроники помогут несколько продлить срок службы батареи. Выбор качественной АКБ известной марки и с рекомендованными автопроизводителем параметрами позволит надолго забыть о зимних проблемах с запуском двигателя и сделает использование электрооборудования максимально комфортным.

2014 to 2017 Audi Q3 8U – Fuse Box Location and Fuses List

December 17, 2017 in Audi Q3 by admin

The Audi Q3 8U (2014 – 2017) have 2 fuse boxes locations. One on storage compartment under the steering wheel and another one in engine compartment – Scroll down to see how to access them and the fuses list.

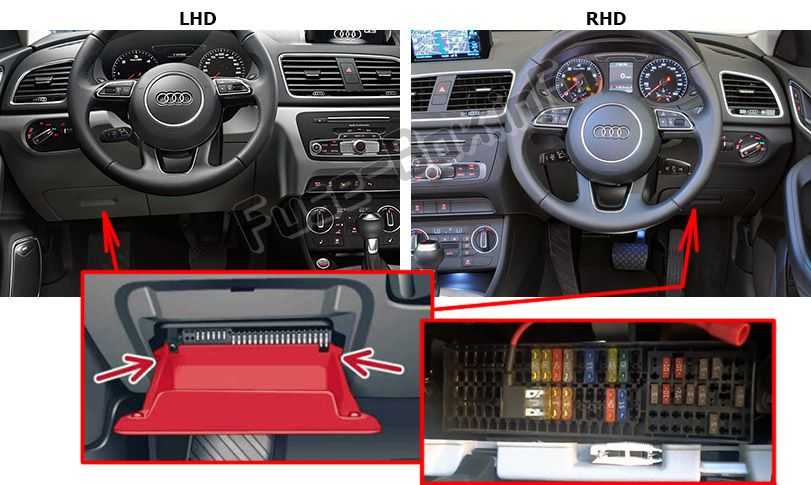

1- Fuse box on storage compartment under the steering wheel

To access the fuse box located on the driver’s side, open storage compartment under the steering wheel and press the left and right retainers inward and fold the compartment all the way down.

The fuse number is stamped into the plastic below or above each fuse.

Fuses list – Storage compartment under the steering wheel

№	Description
1	LED headlight (left)
2	LED headlight (right)
3	LED headlight (left)
4	LED headlight (right)
5
6
7	Steering lock
8	Convenience access
9	Airbag control module, AIRBAG OFF indicator light
10
11
12	Transmission control module
13	Air quality sensor for climate control system, heated window washer nozzles,  button, reverse light button,
14	Engine control module, transmission control module, quattro control module, brake lights, electromechanical steering, Gateway control module, trailer hitch control module, ESC control module, light switch, damping control module
15	Headlight range control module, instrument illumination, headlights (left, right), diagnostic connector, headlight range control module, crankcase housing heater, air flow sensor, socket relay, DC/DC converter
16	Parking system
17	Parking system rearview camera
18	TV tuner
19	Engine starter control, DC/DC converter
20	ESC control module, climate/heating control, special functions interface
21	Selector mechanism power supply
22	Interior monitoring
23	button, front interior lighting buttons, diagnostic connector, light switch, light/ rain sensor, humidity sensor
24
25	Headlight power supply
26	Rear window wiper
27	Starter system
28	Infotainment
29	Supply for the parking system rearview camera and TV tuner
30	Infotainment
31	Infotainment
32	Instrument cluster
33	Automatic dimming rearview mirror
34
35
36	Cigarette lighter, cockpit/luggage compartment socket
37	Cockpit/rear socket
38	Transmission control module
39
40	Trailer hitch control module
41	Trailer hitch control module
42	Trailer hitch control module
43
44	Rear window defogger
45	Electromechanical parking brake control module
46	Trailer hitch control module
47	quattro control module
48	Automatic luggage compartment lid control module
49
50	Fan
51	Electromechanical parking brake control module
52	BCM
53	Front seat heating
54	Panorama roof
55	Sun shade on the panorama roof
56	Adaptive dampers control module

 2- Fuse box in the engine compartment

To access the fuse box located in the engine compartment, you must slide both sliding retainers at the left and right forward and remove the fuse panel cover.

The fuse number is stamped into the plastic below or above each fuse.

Fuses list – Engine Compartment

Power seat adjustment

№	Description
1	Transmission supply
2	ESC
3	Horn
4	DC/DC converter
5	BCM, battery data module
6	BCM (right)
7	Washer fluid pump
8	BCM (left)
9	Seat adjustment lumbar support
10	Heat oxygen sensor
11	Steering column lever, multifunction steering wheel controls
12	Cell phone adapter
13	Engine control module
14	Engine control module
15	Gateway
16	Heated oxygen sensor, fuel pump, engine components
17	Engine components
18	Fuel pump control module
19	Sound amplifier, DC/DC converter
20	Clutch pedal sensor, brake light sensor
21
22	Windshield wipers
23	Water circulation pump, auxiliary heater
24	Ignition coils
25	Driver’s door control module (central locking, window regulators)
26	Front passenger’s door control module (central locking, window regulators)
27	Terminal 15 supply
28
29	Power seat adjustment
30	ESC

The instructions in this tutorial will work in the following model years:

2014, 2015, 2016 and 2017 – Audi Q3 8U, Petrol (1.4 and 2.0 TFSI), Q3 RS 2.5 TFSI and Diesel (2.0 TDI and 2.0 TDI Quattro) Engines.

Зачем менять предохранитель стартера в Audi Q5?

.Итак, давайте начнем наше содержание с Причины замены предохранителя стартера на Audi Q5

Замена предохранителя — не особо сложная операция, но когда вы касаетесь электричества вашего автомобиля, лучше принять некоторые меры предосторожности. Вот почему лучше всего убедиться в преимуществах этой операции, прежде чем делать это. Во многих случаях вы попытаетесь узнать где предохранитель стартера на вашем Audi Q5 есть, когда у вашего автомобиля есть проблемы с запуском

Независимо от того, не запускается ли он вообще, или, если он не запускается, вы можете проверить блок предохранителей. Прежде чем это сделать, проверьте аккумулятор, чтобы убедиться, что проблема не в нем. Кроме того, вы должны попытаться посмотреть на контактор вашего автомобиля , потому что это также может быть причиной проблем со стартером вашего Audi Q5. Наконец, последняя возможность, взгляните на электрическое реле если проблема не оттуда. Если, несмотря на эти расследования, вам все еще нужно знать где предохранитель стартера на Audi Q5 есть, переходите к следующему разделу

Во многих случаях вы попытаетесь узнать где предохранитель стартера на вашем Audi Q5 есть, когда у вашего автомобиля есть проблемы с запуском. Независимо от того, не запускается ли он вообще, или, если он не запускается, вы можете проверить блок предохранителей. Прежде чем это сделать, проверьте аккумулятор, чтобы убедиться, что проблема не в нем. Кроме того, вы должны попытаться посмотреть на контактор вашего автомобиля , потому что это также может быть причиной проблем со стартером вашего Audi Q5. Наконец, последняя возможность, взгляните на электрическое реле если проблема не оттуда. Если, несмотря на эти расследования, вам все еще нужно знать где предохранитель стартера на Audi Q5 есть, переходите к следующему разделу.

Блок в салоне

устанавливается под панелью приборов со стороны водителя за защитной крышкой.

Схема

Описание

1	Электрические стеклоподъемники 30А
2	30А Обогрев заднего стекла
3	Нагреватель 30А
4	Стеклоочиститель 30А
5	Электрозамки 20А
6	10А Задний противотуманный фонарь
7	Розетка 15 А
восемь	10А Очиститель заднего стекла
девять	20А Люк
10	Замок зажигания 10А
одиннадцать	Варианты 10А
12	12A Аварийное освещение
13	Система полного привода 13А
14	15A Стоп-сигналы (стоп-сигналы)
15	10А Панель приборов
16	Система подушек безопасности SRS 7.5A
17	Аудиосистема 15А
18	7.5A Реле блока управления
19	15А Лампы для внутреннего освещения (абажуры)
ветры	7.5A Фонари заднего хода (фонари заднего хода)
21 год	7.5A Обогрев наружных зеркал заднего вида
22	10A Наружные зеркала заднего вида
23	15 А прикуриватель / розетка
24	Система зарядки 7,5 А
25	Сиденье с электроприводом 30А
26 год	30А подогрев сидений
27	Бронировать

Правый салонный блок предохранителей

Правый салонный блок расположен в торце приборной панели со стороны пассажира. Для доступа к предохоранителям аккуратно подденьте и уберите защитную крышку.

Фото блока предохранителей в салоне с правой стороны Audi A6 C6 Схема предохранителей в салоне с правой стороны

№ на схеме	Номинал предохранителя	Защищаемая цепь
Черный блок
1	15 А	Модуль (блок) управления Advanced key
2	20 А	Передний прикуриватель
3	5 А	Датчики (система) контроля давления в шинах
4	20 А	до 2008.: Пусто (Резерв) 2009-2011: Передняя розетка
5	15 А	Интеллектуальный модуль мощности переднего пассажира (открытие бардачка (вещевого ящика))
6	15 А	Панель (блок) управления правой дверью
7	20 А	Электрический привод панели люка крыши
8	10 А	ЭБУ Кондиционера (A/C)
9	30 А	Подогрев передних сидений (водителя и пассажира)
10	5 А / 10 А	(MMI) Система упр-ия многофункциональным дисплеем (коммуникация)
11	15 А	Система упр-ия Подвеской (регулировка дорожного просвета)
12	5 А	Коммуникация: Могнитола (аудиосистема)
Коричневый блок предохранителей
1	20 А	Бензонсаос (топливный насос) с электрическим приводом
2	15 А	до 2008.: Пусто (Резерв) 2009-2011: Адаптивная пневмоподвеска
3	—	2008 г.в.:Пусто (Резерв) 2009-2011 г.в.: Audi Lane Assist — Блок контроля полосы движения
4	5 А	2008 г.в.: Пусто (Резерв) 2009-2011 г.в.: Audi side assist — датчик контроля слепых зон (перестроение)
5	5 А	Система упр-ия Подвеской (регулировка дорожного просвета)
6	5 А	Переключатель (кулиса) автоматической коробки передач (АКПП) / датчик (выключатель) сцепления
7	5 А	Модуль управления системой помощи при Парковке plus (parking system) (Акустическая)
8	5 А	Модуль (блок) управления Gateway
9	5 А	Электроника правой фары : регулятор угла наклона фары (регулировка фар), дополнительный свет фонаря (вспомогательный)
10	5 А	(Аirbag) Подушка безопасности
11	5 А	Подогрев задних сидений
12	5 А	Пусто (Резерв)

Блок реле в салоне автомобиля

Салонный блок реле находится под приборной панелью чуть левее рулевой колонки. Реле установлены на специальном открывающемся пластиковом кронштейне-держателе.

Схема Блока Реле Ауди A6 C6 в салоне автомобиля

№ на схеме	Защищаемая цепь
А	Предохранитель тормозной системы управления ABS 1-S123 (на 40 Ампер)
B	Пусто (Резерв)
С	Пусто (Резерв)
D	Пусто (Резерв)
1	Реле основных цепей питания/ зажигания (j329)
2	Реле омывателей передних фар (j39)
3	Пусто (Резерв)
4	Реле Стартера (j53)
5	Реле дополнительных цепей питания/ зажигания (j694) до 04. 2005 г.в.
6	Блок-реле Стартера 2 (j695)
7а	Реле звукового сигнала (гудок) (j4)
7b	Реле дополнительных цепей питания/ зажигания (j694) с 04. 2005 г.в.
8	Пусто (Резерв)
9	Пусто (Резерв)

В видео ниже наглядно показано как добраться до блока реле, установленных в салоне Ауди а6 с6.

Где предохранитель головного устройства на Audi Q3?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Audi Q3 . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомобильного радиоприемника, оно может находиться в двух разных местах. Обычно он подключается к 12-вольтовой розетке на центральной консоли. Мы узнаем два места где предохранитель автомагнитолы вашего Audi Q3 можно обнаружить.

Установка предохранителя штатной магнитолы на Audi Q3

.Если у вас все еще есть штатное головное устройство на вашем Audi Q3, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к руководству по эксплуатации вашего автомобиля. Вот шаги, которые необходимо выполнить для остальной части процесса:

Просмотрите руководство по эксплуатации на крышке блока предохранителей

найти предохранитель автомагнитолы вашего Audi Q3 , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние.

Если он неисправен, замените его новым предохранителем. , в любом другом случае отнесите машину к своему технику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другого производства на Audi Q3

Наконец-то мы узнаем случай с автомагнитолой, купленной в магазинах, и как найти предохранитель автомагнитолы на Audi Q3 в этой ситуации . Вот несколько шагов, которые необходимо выполнить, чтобы получить доступ к этому предохранителю:

• Снимите автомагнитолу с вашего Audi Q3 , как правило, вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
• За автомобильным радиоприемником вашего Audi Q3 вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, в нем вы найдете предохранитель автомобильного радиоприемника вашего Audi Q3.
• Это предохранитель из прозрачного стекла, так что теперь вы сможете поменять предохранитель на вашем Audi Q3

Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители, такие как предохранитель стартера на Audi Q3, или предохранитель звукового сигнала, не стесняйтесь обращаться к нашим статьям, посвященным этим предохранителям.

Чтобы найти больше советов по Audi Q3, взгляните на Audi Q3 категория.

Расположение предохранителей Audi Q3 2011-2016

Предохранители прикуривателя (розетки) в Audi Q3 это предохранители №36 и 37 в блоке предохранителей панели приборов.

Оглавление

Блок предохранителей панели приборов

Расположение блока предохранителей

Он находится под рулем, за крышкой.

Номер выбит возле каждого предохранителя

Назначение предохранителей на панели приборов

№	Описание
1	Светодиодная фара (левая)
2	Светодиодная фара (правая)
3	Светодиодная фара (левая)
4	Светодиодная фара (правая)
5
6
7	Блокировка руля
8	Удобный доступ
9	Модуль управления подушками безопасности, индикатор AIRBAG OFF
10
11
12	Модуль управления коробкой передач
13	Датчик качества воздуха для системы климат-контроля, подогрев форсунок стеклоомывателя, кнопка, кнопка включения света заднего хода, датчик уровня масла, система климат-контроля, система определения присутствия сидящего, обогрев сидений, кнопки на центральной консоли, зеркало с автоматическим затемнением
14	Модуль управления двигателем, модуль управления трансмиссией, модуль управления quattro, стоп-сигналы, электромеханическое рулевое управление, модуль управления шлюзом, модуль управления сцепным устройством, модуль управления ESC, выключатель света, модуль управления демпфированием
15	Блок управления корректором фар, подсветка приборов, фары (левые, правые), диагностический разъем, блок управления корректором фар, подогреватель картера, датчик расхода воздуха, розетка реле, DC/DC преобразователь
16	Парковочная система
17	Камера заднего вида парковочной системы
18	ТВ-тюнер
19	Управление стартером двигателя, DC/DC преобразователь
20	Модуль управления ESC, управление климатом/обогревом, интерфейс специальных функций
21	Питание механизма селектора
22	Мониторинг интерьера
23	кнопки переднего освещения салона, диагностический разъем, выключатель света, датчик света/дождя, датчик влажности
24
25	Блок питания фар
26	Стеклоочиститель заднего стекла
27	Стартовая система
28	Информационно-развлекательная система
29	Поставка камеры заднего вида и ТВ-тюнера парковочной системы
30	Информационно-развлекательная система
31	Информационно-развлекательная система
32	Приборный щиток
33	Зеркало заднего вида с автоматическим затемнением
34
35
36	Прикуриватель, розетка в кабине/багажном отделении
37	Кокпит/задняя розетка
38	Модуль управления коробкой передач
39
40	Модуль управления сцепкой прицепа
41	Модуль управления сцепкой прицепа
42	Модуль управления сцепкой прицепа
43
44	Обогрев заднего стекла
45	Модуль управления электромеханическим стояночным тормозом
46	Модуль управления сцепкой прицепа
47	модуль управления кватро
48	Модуль автоматического управления крышкой багажника
49
50	Fan
51	Модуль управления электромеханическим стояночным тормозом
52	BCM
53	Обогрев передних сидений
54	Панорамная крыша
55	Козырек от солнца на панорамной крыше
56	Модуль управления адаптивными амортизаторами

Расположение блока предохранителей

Номер выбит возле каждого предохранителя

Назначение предохранителей в моторном отсеке

№	Описание
1	Подача трансмиссии
2	ESC
3	Horn
4	Преобразователь постоянного тока в постоянный
5	BCM, модуль данных батареи
6	БКМ (справа)
7	Насос омывающей жидкости
8	БКМ (слева)
9	Регулировка поясничной опоры сиденья
10	Тепловой кислородный датчик
11	Рычаг на рулевой колонке, многофункциональное рулевое колесо
12	Адаптер для сотового телефона
13	Модуль управления двигателем
14	Модуль управления двигателем
15	Шлюз
16	Лямбда-зонд с подогревом, топливный насос, компоненты двигателя
17	Компоненты двигателя
18	Модуль управления топливным насосом
19	Усилитель звука, преобразователь постоянного тока в постоянный
20	Датчик педали сцепления, датчик стоп-сигнала
21
22	Дворники
23	Циркуляционный водяной насос, дополнительный отопитель
24	Катушки зажигания
25	Модуль управления водительской двери (центральный замок, стеклоподъемники)
26	Модуль управления дверью переднего пассажира (центральный замок, стеклоподъемники)
27	Питание клеммы 15
28
29	Регулировка сиденья с электроприводом
30	ESC

Блоки под капотом

Под капотом Mitsubishi Outlander 3 может находиться 2 блока с предохранителями и реле — слева и справа от моторного отсека.

Главный блок

Установлен справа.

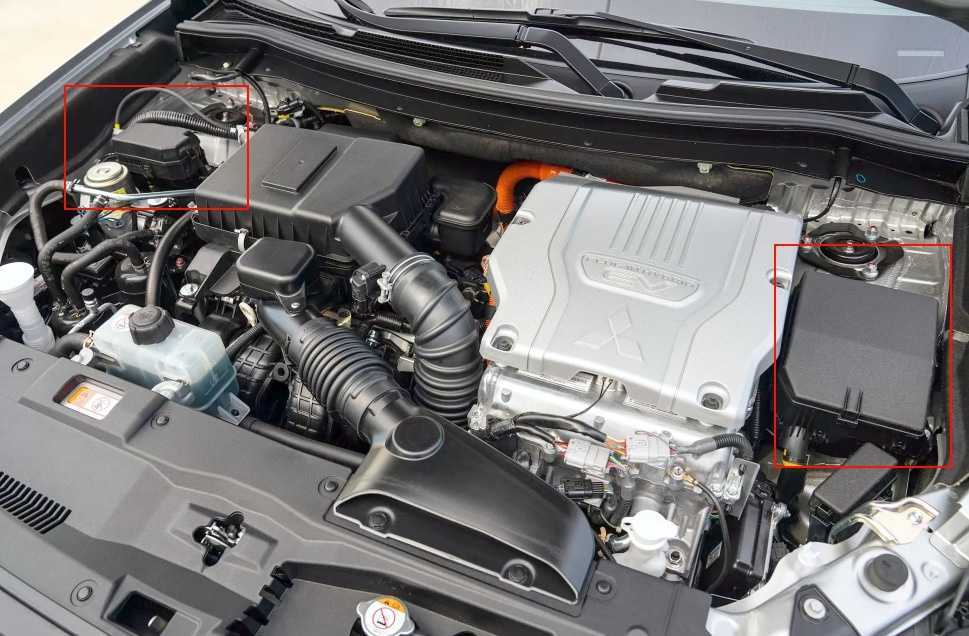

Фото — пример

Пример схемы с крышки блока

Схема

Обозначение

SBF1	Электродвигатель вентилятора конденсатора 30А
SBF2	30А запуск
SBF3	Электродвигатель вентилятора конденсатора 30А
SBF4	Двигатель вентилятора охлаждения двигателя 40A
SBF5	40А АБС
SBF6	40A VLC
SBF7	30А АБС
BF1	30A электрическая дверь багажного отделения
BF2	Усилитель звука 30А
BF3	Устройство ввода-вывода 30А
BF4	Электрооборудование Дизель 30А
F1	20А АКПП
F2	Щетки стеклоочистителя с подогревом 15А
F3	Бронировать
F4	Дневные ходовые огни 10А
F5	15A Противотуманная фара
F6	10А Кондиционер
F7	Омыватели фар 20А
F8	20А Звуковой сигнал противоугонной системы
F9	Звуковой сигнал 10А
F10	15А Привод дроссельной заслонки
F11	Генератор 7,5 А
F12	Двигатель 7,5 А
F13	20А Схема питания электрооборудования двигателя
25A Подогреватель топливопровода
F14	15А Топливный насос
F15	Катушка зажигания 10А
F16	10А Цепь питания двигателя
F17	10А Дальний свет (левый)
F18	10А Дальний свет (правый)
F19	20А С газоразрядной лампой: Фара ближнего света (левая)
F20	20A С газоразрядной лампой: Фара ближнего света (правая)
F21	10A С галогенной лампой: ближний свет (слева)
F22	10А Фара ближнего света с галогенной лампой (правая
F23	7.5 Датчик заряда аккумулятора

Назначение реле

Дополнительный блок

Устанавливается не на все модели.

Схема

Расшифровка

SBF1	Комната 30А
SBF2	Вакуумный насос 30А
F1	Водяной насос 20А (электродвигатели)
F2	Управление батареей 7,5 А
F3	Батарея питания нагревателя 15 А
F4	7.5A Крышка топливного бака
F5	Электромагнитный клапан кондиционера 7,5 А
F6	7.5A Насос кондиционера
F7	Контроллер мотора 10А
F8	7.5A Обогрев лобового стекла
F9	Драйвер основной батареи 15 А / блок питания и контроллер заряда 10 А
F10	15А Блок управления зажиганием
F11	7,5 А Блок управления зажиганием

Блок на АКБ

Блок предохранителей, выполненный в виде мощных плавких вставок, также может быть подключен к плюсовой клемме аккумулятора.

Ошибки EPC по моделям

Ошибок и неисправностей, о которых сигнализирует EPC — сотни. Всех, естественно, не перечислить. Все рассчитано на то, чтобы автовладелец обратился в сервисный центр. Но, как говорится, у каждой модели есть свои характерные проблемы, на которые жалуются владельцы на профильных форумах. Ниже краткая выжимка по некоторым моделям бренда.

Q5

Индикатор EPC на приборной панели у владельцев Ауди Q5 часто выдает следующие ошибки:

• Ошибка сопровождается индикатором «Check Engine» и говорит о неисправности процессора блока управления КПП. Потребуется, либо замена блока целиком, либо разъема, либо нескольких проводов;
• Данная ошибка EPC на Audi Q5 свидетельствует о повреждении концевого выключателя идущего на педаль сцепления. Только замена;
• Ошибка высвечивается при неисправности реле муфты компрессора климата. Ремонта заключается в замене реле или самой муфты;
• Сбой модуля управления свечами. Требуется замена проводов, свечей, реле или самого модуля.

Что интересно, у многих владельцев Audi Q5 EPS загорался, когда Ингольштадт выкатывал новую прошивку, которую предлагалось установить в добровольно-принудительном порядке.

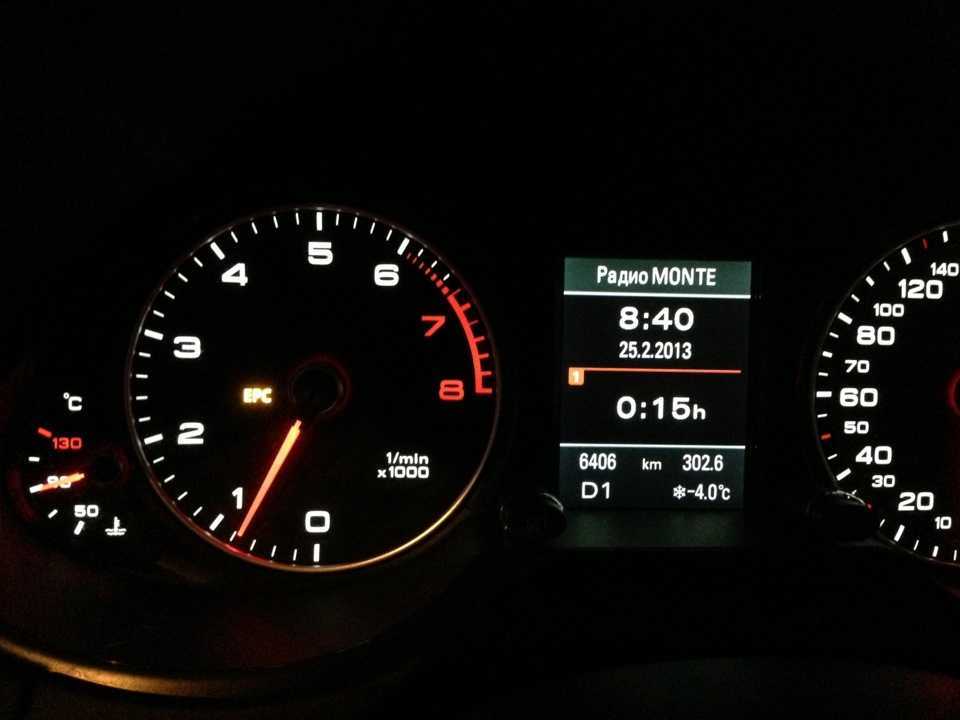

Ошибка EPC на приборке Audi Q5

A4

Если посмотреть «ветку» владельцев модели A4, тут выявляются свои «болячки». Например:

• Отсутствие сигнала от турбины гидротрансформатора АКПП. Проблема решается заменой масла, датчика температуры или корпуса клапана. По ситуации;
• Ошибочный сигнал от датчика оборотов двигателя. Потребуется его замена или визуальный осмотр на наличие коррозийных проводов;
• Проблема с передаточным отношением в КПП. Ремонт зависит от характера поломки. Начиная от замены проводов и масляного насоса, заканчивая полной заменой коробки.

Как убрать ошибку УЗС на Ауди А4 1.8Т, смотрите в видеоролике ниже:

A6

По Ауди А6 автомобилисты также часто спрашивают по таким ошибкам, как:

• Неисправность в датчике скорости. Ремонт может не ограничится парой проводов или самим датчиком. Периодически приходится менять весь модуль ECM;
• Высокая температура модуля управления мотором. При ремонте проверяется заземление и предохранители. При необходимости модуль меняется;
• Ненормированное напряжение во входной цепи уровня топлива. Ремонт может ограничится заменой проводов и соединителей, либо заменой модуля РСМ.

Резюмируя, ошибок в системе EPC сотни и каждая сигнализирует об определенной проблеме. Это значительно упрощает ремонт высокотехнологичных авто и помогает вовремя предупредить серьезные неисправности двигателя и КПП, пока стоимость ремонта не превысила стоимость самой машины.

Ошибка EPC и чек двигателя на автомобилях VAG — тема данного видео:

КПП и подвеска

Большинство двигателей работает в паре с 6-ступенчатой роботизированной КПП – S Tronic. Также есть 6-ступенчатая механика, но не на каждом двигателе. Момент передается на переднюю ось, либо на все колеса с помощью системы quattro. Привод зависит от комплектации.

Установлена классическая схема ходовой части, спереди находится Макферсон, а сзади многорычажка с двойными поперечными рычагами. Ку3 держит дорогу, управляемость вполне неплохая из-за сбалансированности подвески.

За дополнительную плату производитель предлагает систему Drive Select, подразумевающую установку системы переключения поведения авто. Будут присутствовать режимы Comfort, Auto, Dynamic, Sport, все они будут серьезно влиять на поведение автомобиля в зависимости от типа дорожной ситуации. Также от режимов зависит реакция на педаль газа и скорость переключения передач.

Где находятся предохранители на шкода октавия а5

В статье: схема и характеристика предохранителей на skoda octavia,

• Скачано уже давно 1998 раз раз.
• Как и многие автолюбители, когда возникла необходимость, задался вопросом где находятся предохранители в шкоде октавия а5 fl?
• Блоки предохранителей расположены в двух местах:
• 1) в салоне — с левой стороны передней панели
• и 2) в моторном отсеке — справа.
• Скачать полностью наглядную схему расположения предохранителей можно здесь >>
• Этот файл сослужит хорошую службу, если его распечатать и возить с собой в бардачке. НЕ всегда и не везде есть доступ в инет, а готовая табличка в которой указана схема
• расстановки предохранителей самое то, если вдруг что-то понадобится.

Ходовая

На передней оси установлены стойки Макферсон с коваными алюминиевыми поперечными рычагами. На задней оси работает четырехрычажная конструкция.

Подвеска достаточно выносливая. Сайлентблоки передних рычагов изнашиваются после 100-120 тыс. км. Первыми обычно сдаются задние сайлентблоки (2-5 тыс. рублей).

Следом настает черед опорных подшипников (1000-1300 рублей плюс 1500 рублей за работу).

Сайлентблоки рычагов на задней оси прослужат не меньше 120-150 тыс. км.

Передние и задние амортизаторы отходят свыше 100-120 тыс. км (3-8 тыс. рублей за стойку).

Через 7-9 лет эксплуатации может отломиться виток одной из задних пружин (3-6 тыс. рублей).

Передние и задние ступичные подшипники меняются в сборе со ступицей (5-8 тыс. рублей плюс 1-3 тыс. рублей за работу). Чаще приходится обновлять задние подшипники (обычно после 100-150 тыс. км).

Блок предохранителей в левой части передней панели

Вариант 1

1) Только для автомобилей с 4-цилиндровым бензиновым двигателем (2,0 л TFSI поколения 3) 2) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид) 3) Только для автомобилей с 6-цилиндровым бензиновым двигателем (3,0 л TFSI ) 4) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л TDI) 5) Только для автомобилей с 6-цилиндровым дизельным двигателем (3,0 л TDI) 6) Только для автомобилей с 6-цилиндровым дизельным двигателем (3,0 л TDI BIN 5) 7) Только для автомобилей с дизельным двигателем Только для автомобилей с 4-цилиндровым бензиновым двигателем 9) Только для автомобилей с 6-цилиндровым бензиновым двигателем

Вариант 2

Описание

1) Только для автомобилей с бензиновым двигателем 2) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид) 3) Только для автомобилей с дизельным двигателем (без J538) 4) Только для автомобилей с дизельным двигателем (с J538) 5) Только для автомобилей с левым рулем 6) Только для автомобилей без вентиляции сидений 7) Только для автомобилей с вентиляцией сидений Автомобили до 2009 года (включительно) 9) Автомобили с 2013 года

Блок предохранителей в водоотводящем коробе

Для автомобилей до 2012 г. в.

A – Разветвитель 2 для клеммы 30 -TV22- B – Розетка для запуска от внешнего источника питания -U6-

1	40 (2) 60 (1) Блок управления вентилятора 400 Вт блок управления вентилятора 600 Вт
2	110 Блок управления вентилятора 400 Вт

1) На автомобилях с системой управления вентиляторами мощностью 1000 Вт устанавливаются -S204- (600 Вт) и -S205- (400 Вт). 2) На автомобилях с системой управления вентиляторами мощностью 800 Вт устанавливаются -S204- (400 Вт) и -S205- (400 Вт).

Для автомобилей c высоковольтной системой либо с 2012 г. в.

Описание

A – Разветвитель 2 для клеммы 30 -TV22- B – Розетка для запуска от внешнего источника питания -U6

1) На автомобилях с системой управления вентиляторами мощностью 1000 Вт устанавливаются S204 (600 Вт) и S205 (400 Вт). 2) На автомобилях с системой управления вентиляторами мощностью 800 Вт устанавливаются S204 (400 Вт) и S205 (400 Вт). 3) Для автомобилей с высоковольтной системой.
