Предохранители и реле автомобиля фольксваген пассат

Проверка предохранителей

Автолюбителю для проведения диагностики нужно ознакомиться со схемой расположения этих элементов, сопоставив приведенные ранее таблицы и схемы.

Предохранитель вышедшего из строя элемента может располагаться под капотом или в салоне с одной из сторон, поэтому важно заранее определить его точное местоположение.

Когда местоположение элемента установлено, остается провести визуальный осмотр предохранителя. Возьмите для этого щипцы. Они расположены в одном из блоков, часто производитель устанавливают их под капотом.

Щипцами достаньте достаньте предохранитель и просмотреть его на свет. Металлическая проволока внутри может быть обгоревшей или иметь разрыв, что говорит о выходе элемента из строя. Проверить его таким способом можно только в тех случаях, когда его корпус выполнен из стекла или прозрачного пластика.

Предохранители в Пассате. Источник фото: https://myauto.jofo.me/576503.html?fclk=7

Если автолюбитель сомневается, что предохранитель действительно вышел из строя, то он может установить на его место аналогичный из запасных или незадействованных и проверить работу электронного устройства.

В тех случаях, когда устройство не заработало с исправным элементом цепи, нужно проверить блок на наличие тока, для этого требуется схема распиновки предохранителей на Фольксваген Пассат и хотя бы минимальный опыт в подобной диагностике.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Блок предохранителей и реле в моторном отсеке фольксваген пассат б6

Расположен около аккумуляторной батареи.

Реле и предохранители в блоке В (кроме моделей с двигателями АХХ, AXZ и ВКХ)

Реле	Назначение
А1	Реле подачи напряжения клеммы 30. J317 (458)
А2-А4	Свободно

Обозна­чение	Ток, А	Назначение
SB1	5	Блок управления AT (J217)
	15	Электронно-механический блок трансмиссии DSG (J743)
SB2	30	Блок управления A8S (Л 04)
SB3	20	Центральный блок управления системами обеспечения комфорта (J393)
SB4	5	Бортовой блок управления подачей напряжения (J519)
SB5	20	Высокочастотный рожок клаксона (Н2) Низкочастотный рожок клаксона (Н7)
SB6-SB15		Свободно
SB16	5	Блок управления электроникой рулевой колонки (J527)
SB17	5	Блок управления комбинацией приборов (J285)
SB18	30	Усилитель(R12)
SB19	15	Радиоприемник(R) Блок управления (с дисплеем) аудиосистемой и системой навигации (J503)
SB20	5	Блок управления антенной (J515) Блок управления электроникой мобильного телефона (J412)
SB21 SB22		Свободно
SB23	10	Реле подачи напряжения клеммы 15 (J329) Блок управления двигателем (BLF. BLR. BLY), J623
SB24	10	Диагностический разъем (J533)
SB25 SB26		Свободно
SB27	20 (10)”	Катушки зажигания с выходным каскадом (цип. 1 -4), N… Реле электрического топливного насоса №2 (ВКС. BMP), J49 Блок управления свечами накаливания (ВКС, BMP), J179
SB28	25 (30)”	Блок управления двигателем (J623)
SB29	15 (10)21	Клапан системы EGR двигателя ВКС (N18) Э/м клапан управления давлением наддува (ВКС, BMP), N75 Клапан охладителя системы EGR (ВКС, BMP), N345 Нагреватель лямбда-зонда (BLF, BLR, BLY), 219 Нагреватель лямбда-зонда 2 (BLR), Z28 Нагреватель посткаталитического лямбда-зонда 1 (BLF). Z29
SB30	20	Блок управления отопителем (Л 62)
SB31	30	Э/мотор привода очистителей ветрового стекла (V)
SB32- SB37		Свободно
SB38	10	Э/м клапан 1 активного угольного фильтра (BLF, BLR, BLY), N80 Контрольный клапан 1 впускного распределительного вала (BLF, BLR. BLY), N205 Клапан заслонки впускного трубопровода (BLF, BLR, BLY), N316 Блок управления вентилятором радиатора (J293) Э/мотор заслонки впускного трубопровода (ВКС). V157 Термостат системы охлаждения с управлением от датчика MAP (BLY, BLR), F265
SB39	15	Регулировочный клапан давления топлива (BLF), N276 Датчик положения педали сцепления (BLF), G476
SB40	15 (Ю)21	Нагреватель лямбда-зонда (BMP), Z19 Нагреватель посткаталитического лямбда-зонда 1 (BLR, BLY), Z29 Нагреватель посткаталитического лямбда-зонда 2 (BLR), Z30 Посткаталитический лямбда-зонд (BLR, BLY), G130 Блок управления датчиком NOx (BLR, BLY). J583
SB41- SB46		Свободно
SB47	40	Блок управления подачей напряжения (J519): правый габаритный огонь, ближний и дальний свет (правая фара), левый задний фонарь (наружное кольцо), правый задний фонарь (внутреннее кольцо)
SB48	40	Блок управления подачей напряжения (J519): левый габаритный огонь, ближний и дальний свет (правая фара), правый задний фонарь (наружное кольцо), левый задний фонарь (внутреннее кольцо)
SB49	50	Блок управления подачей напряжения (клемма 15). J519
SB50	60	Реле цепи заряда дополнительной батареи (J713)
SB51		Свободно
SB52	60	Обогрев ветрового стекла (Z2)
SB53	50	Блок управления подачей напряжения (клемма 75). J519 Левый блок предохранителей (SC40 — SC42. SD39)
SB54	50	Э/мотор подачи дополнительного воздуха (V101) Реле свечей накаливания (ВМА, BMP, ВКС), J52

Предохранители в блоке A (клемма 30)

Обозна­чение	Ток, А	Защищаемая цепь/компоненты
SA1	150 (180)-	Генератор (С)
SA2	80	Э/мотор усилителя рулевого управления (V187)
SA3	100	Блок управления вентилятором радиатора (J293)
SA4	80	Прерыватели на держателе реле (S44 и S46); Левый блок предохранителей (SC32 — SC37); Правый блок предохранителей (SD32 — SD37),
SA5	80	Правый блок предохранителей (SD22 — SD27)
SA6	100	Левый блок предохранителей (SC12 — SC17, SC29-SC31); Правый блок предохранителей (SD12 — SD17, SD28, SD29-SD31)
SA7	40	Блок управления A8S (J104)

Для моделей с генератором 180 А; установлен в электро проводке генератора

Проверка или замена предохранителей

При выходе из строя любого бортового потребителя электроэнергии первое, что нужно проверить – предохранитель или реле, отвечающие за работу данной цепи. При перегрузке или коротком замыкании плавкая вставка перегорает, размыкая контакт и предотвращая повреждение узлов.

Для проверки нужно найти защитное устройство, вставленное в цепь неработающего потребителя, и определить его состояние.

Сделать это можно таким образом:

1. Раскрыть блок предохранителей.
2. При помощи пинцета или другого инструмента извлечь элемент из гнезда.
3. Осмотреть: если прозрачная часть почернела или через нее видно разрушение плавкой вставки, значит, защитное устройство вышло из строя и подлежит замене.

Для замены подбирают вставку такого же номинала и цвета. Ее вводят в гнездо небольшим усилием руки.

Большинство реле вытягивают и устанавливают по тому же принципу. Чтобы отсоединить жгут провода, который подводится к устройству, на снятом блоке требуется отвести специальные фиксаторы.

Замена реле или предохранителя в «Пассате Б4» – простая, доступная для самостоятельного выполнения владельцем операция. Однако нужно знать, что разрушение плавкой вставки – следствие проблемы с устройством, цепь которого она защищает. Поэтому следом нужно провести диагностику и устранить причину, иначе только заменой элемента ситуация не решится.

Особое внимание нужно обращать на цвет и номинал, а также номер реле при замене его и предохранителя. Если этого не сделать, возникнут проблемы с работой устройств, вплоть до выхода из строя и дорогостоящего ремонта механизмов

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для пассат б7.

Рассмотрены автомобили 2011, 2012, 2013, 2014, 2015 года выпуска.

Расположение компонентов пассат б7 в салоне и моторном отсеке.

1

Электронный блок управления ABS

2

Электронный блок управления кондиционером

3

Блок управления дополнительным отопителем — Внутренняя часть переднего правого крыла

4

Аккумуляторная батарея (некоторые модели)

5

Аккумуляторная батарея (некоторые модели) — левая часть багажного отделения

6

Диагностический разъем (DLC)

7

Блок диагностики

8

Блок управления электрооборудованием двери водителя

9

Блок управления электрооборудованием левой задней двери

10

Блок управления электрооборудованием двери пассажира

11

Блок управления электрооборудованием правой задней двери

12

Электронный блок управления двигателем (ЕСМ) — на резонаторе системы впуска

13

Электронный блок управления 4WD — на муфте Haidex

14

Блок управления топливным насосом — под задним правым сиденьем

15

Блок предохранителей/реле, моторный отсек 1

16

Блок предохранителей/реле, моторный отсек2

17

Блок предохранителей/реле, моторный отсек 3- под блоком предохранителей/реле в моторном отсеке 1

18

Блок предохранителей/реле, приборная панель1

19

Блок предохранителей/реле, приборная панель 2

20

Блок предохранителей/реле, приборная панель З

21

Блок предохранителей/реле, приборная панель 4

22

Блок предохранителей/реле, приборная панель 5

23

Блок предохранителей/реле, багажное отделение 1 — 3,6 FSI

24

Блок предохранителей/реле, багажное отделение 2- система стоп-старт

25

Блок управления корректором фар

26

Резистор электродвигателя вентилятора отопителя — в блоке отопителя

27

Звуковой сигнал 1

28

Звуковой сигнал 2

29

Блок управления системой слежения за разметкой 1- за задним бампером

30

Блок управления системой слежения за разметкой 2- за задним бампером

31

Многофункциональный блок управления^ функции: Управление электрической нагрузкой .лампы наружного освещения, лампы подсветки пространства для ног, топливный насос, обогреватель заднего стекла, обогреватель лобового стекла, указатели поворота/аварийная сигнализация, очиститель заднего стекла

32

Многофункциональный блок управления 2- функции: Противоугонная система, центральный замок. привод открывания лючка заливной горловины топливного бака, иммобилайзер, Система дистанционного управления центральным замком, люк

33

Датчик температуры окружающего воздуха

35

Блок управления стояночным тормозом

36

Блок управления усилителем рулевого управления — на рулевой рейке

37

Блок управления подогревом сиденья — под сиденьем водителя

38

Блок управления электрооборудованием рулевой колонки — на рулевой колонке

39

Блок управления блокировкой рулевой колонки — на рулевой колонке

40

Блок управления системой стоп-старт

41

Электронный блок управления SRS

42

Блок управления подвеской-правая часть багажного отделения

43

Блок управления электрооборудованием прицепа — левая часть багажного отделения

44

Электронный блок управления трансмиссией (ТСМ) (трансмиссия DSG)

45

Электронный блок управления трансмиссией (ТСМ) (АКПП)- Внутренняя часть крыла (переднего левого)

Схема предохранителей и реле расположенных в монтажном блоке моторного отсека volkswagen passat b7.

Моторный отсек 1 — тип 1.

1

Реле системы управления двигателем

2

F1

—

F2

(30А) Система ABS/ESP

F3

(20А) Звуковые сигналы

F4

(20А) Блок управления электрооборудованием прицепа

F5

(5А)

F6

(15 А)

F7

(15А/20А/30А)

F8

(30А)

F9

(5А) Блок управления электрооборудованием рулевой колонки

F10

(20А) Управление двигателем

F11

(5А) Комбинация приборов

F12

(5А) Телематика

F13

(10А) Управление двигателем

F15

(5А) Блок диагностики

F16

(10А)

F17

(10А/40А)

F18

(10А) Управление двигателем

F19

—

F20

(10А)

F21

(20А) Дополнительный отопитель

F22

(30А) Очиститель лобового стекла

F23

(10А)

F24

(10А/15А) Управление двигателем

F25

(40А)

F26

(40А)

F27

(60А) Обогреватель лобового стекла

F28

(50А) Свечи накаливания

F29

(50А)

F30

(50А)

Моторный отсек 2.

2 — реле таймера свечей накаливания.

Блок предохранителей и реле в салоне фольксваген пассат б6.

Приборная панель 1.

1 — реле обогревателя заднего стекла.

5 — реле вспомогательных цепей зажигания.

Volkswagen Passat B7 — предохранители и реле

Переключатель регулировки положения поясничного подпора сиденья водителя -E 9, Блок предохранителей A -SA- Low. Блок предохранителей D -SD- в передней панели справа.

Расположен в водоотводящем коробе рядом с блоком управления двигателя.

Другие схемы для Фольксваген: Схема предохранителей и реле Volkswagen Crafter. Схема предохранителей Volkswagen Amarok. Назначение и расположение предохранителей Volkswagen Tiguan с года.

Принципиальные схемы электрооборудования Volkswagen Tiguan с Схема предохранителей и реле Volkswagen Touareg II предохранитель магнитолы пассат б7 Схема предохранителей и реле Volkswagen Touareg Схема предохранителей и реле Volkswagen Caddy Схема электрооборудования автомобиля Volkswagen Transporter T2 Цветные схемы электрооборудования автомобиля Volkswagen Touareg с Схема предохранителей и реле Volkswagen Polo V Предохранители и реле Volkswagen LT 28, 31, 35, 40, 45, 50, 55 Схемы электрооборудования Volkswagen LT 28, 31, 35, 40, 45, 50, 55 гг.

Схемы электрооборудования VW Kafer г Электросхемы на русском языке.

Схема предохранителей Volkswagen Passat B5. Назначение и предохранитель магнитолы пассат б7 предохранителей Volkswagen Passat B6 Предохранители в Пассате.

Если автолюбитель сомневается, что предохранитель действительно вышел из строя, то он может установить на его место аналогичный из запасных или незадействованных и проверить работу электронного устройства.

В тех случаях, когда устройство не заработало с исправным элементом цепи, нужно проверить блок на наличие тока, для этого требуется схема распиновки предохранителей на Фольксваген Пассат и хотя бы минимальный опыт в подобной диагностике.

Предохранитель защищает электрическую сеть и оборудование от повреждений, связанных с коротким замыканием, чрезмерной предохранитель магнитолы пассат б7 или повреждением защитной оплетки.

Поэтому часто перегорать они могут по нескольким причинам, где первая — неисправность оборудования или проводки, из-за чего возникает короткое замыкание. Проверить это можно так: установить новый предохранитель и воспользоваться соответствующим устройством.

Volkswagen Passat B6 club

Если элемент цепи перегорел, то стоит провести диагностику на СТО, где есть автоэлектрик. Перегорел предохранитель на Пассате.

Другая причина — неправильно установленное нештатное оборудование, выдающее большую нагрузку. Оно «вышибает» предохранители, так как они не рассчитаны на подобные установки.

Купить новый предохранитель взамен перегоревшего и не устранить причину его выхода из строя — это неправильное решение

Важно проводить диагностику соответствующего устройства, чтобы найти истинную причину его неисправности. Предохранители и реле автомобиля Предохранитель магнитолы пассат б7 Пассат Предохранитель вышедшего из строя элемента может располагаться под капотом или в салоне с одной из сторон, поэтому важно заранее определить его точное местоположение

Автор статьи: Ярослав Алчевский Эти два поколения выпускались с по год. В панели внутри машины установлено три блока с реле.

Предохранители и реле автомобиля Фольксваген Пассат

В первом находятся элементы для вентилятора «печки» и обогревателя вентиляции картера. Во втором реле дополнительной «батарейки». В третьем блоке реле для подогрева стекла сзади и аналогичный элемент для вспомогательных цепей зажигания.

Блок D устанавливается в салоне авто.

Описание и назначение предохранителей и реле VW Passat B6

Предохранители «Фольксвагена Пассата Б6» контролируют конкретную электроцепь от перепадов напряжения и превышения допустимой силы тока. Принцип работы каждого предохранителя предельно простой. Элемент ставится в электроцепь между источником тока и рабочей деталью. Через предохранитель идет ток определенной силы, которая допустима для конкретного узла. Если в схеме происходит короткое замыкание, скачки напряжения, ток превышает допустимое значение, защита перегорает, размыкая электроцепь.

Данная защита электрооборудования остается самой надежной, поскольку электроцепь подвержена периодическим перегрузкам, провод может потерять изоляцию (разрыв, истирание, износ и пр.).

Конструкция предохранителя:

• корпус;
• контактная группа;
• рабочая область.

Корпуса изготавливаются из высокопрочного пластика, реже – керамики. Для VW Б6: легкосплавная нить устанавливается в прозрачный цветной пластик. Контактной группой, двумя вилками деталь вставляется в слот. Рабочий элемент ― электропроводящая нить, которая испаряется или разрывается, если сила тока превысила допустимый параметр.

В зависимости от того, какой силы будет проходить ток, принята маркировка корпуса по цветам. Это позволяет автомобилистам быстро определиться при замене, поскольку 90 % производителей придерживаются стандартов цветовой маркировки.

Окраска корпуса	Максимально допустимая сила тока в цепи, в Амперах
Оранж	40
Зеленый	30
Прозрачный	25
Желтый	20
Голубой	15
Алый	10
Коричневый	7,5
Беж	5
Виола	3

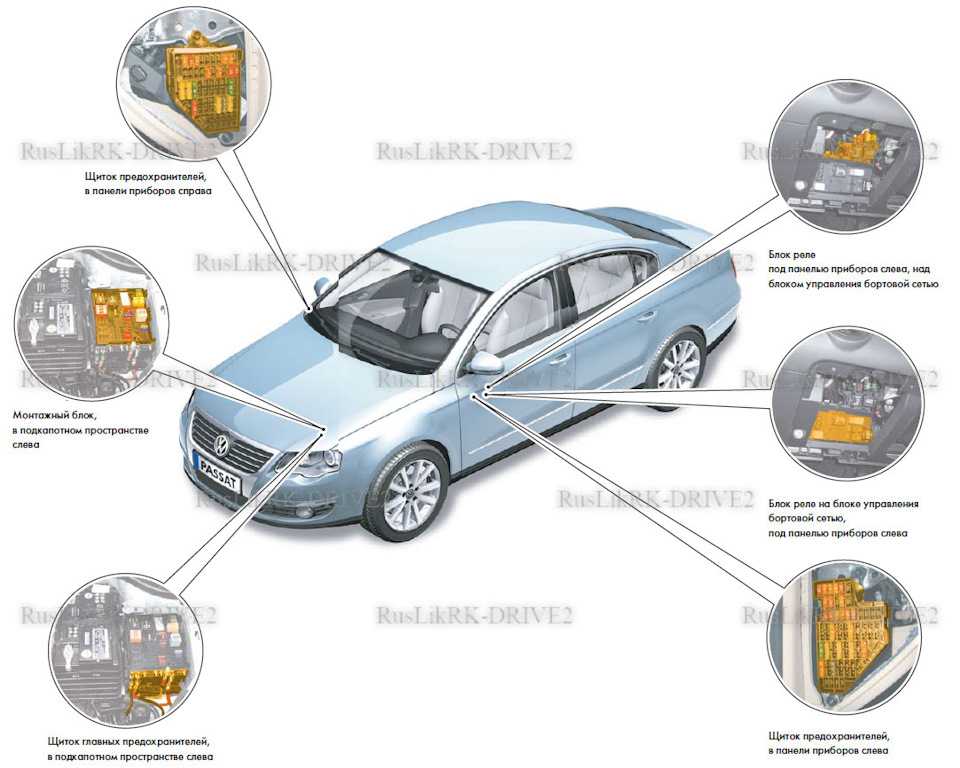

Реле и предохранители VW Passat B6 находятся в салоне, под капотом, в багажнике. Назначение предохранителей Passat B6, расположенных в салоне со стороны водителя, схема и таблица:

Предохранители в блоке предохранителей в салоне B6. Источник фото: https://vsepredohraniteli.ru/volkswagen/passat-b6-cc.html

Схема предохранителей Passat B6 в салоне слева. Источник фото: https://vwts.ru/forum/topic/246510/

Второй большой модуль предохранителей расположен в салоне со стороны переднего пассажира. Его называют блоком «D».

Блок предохранителей в салоне справа. Источник фото: https://vsepredohraniteli.ru/volkswagen/passat-b6-cc.html

Предохранители моторного отсека «Пассата B6» 2005-2010 гг.

Аккумуляторные батареи для универсалов имеют достаточную емкость и ресурс. Но для СНГ и Канады выпускаются комплектации со второй АКБ в багажнике. Кроме этого, многие автомобилисты самостоятельно устанавливают вторую батарею, чтобы подключать все опции обогрева зимой и обеспечить быстрый прогрев салона. Как вариант, используют АКБ Varta Ultra Dynamic 70 А/Ч 760 A.

Блок предохранителей F -SF-, багажный​ отсек​ сзади​ слева. Источник фото: https://www.drive2.com/l/539927555398959436/

Присутствие второго аккумулятора требует дополнительного защитного блока электроцепи.

Ручной тормоз

Для Passat B6 схема предохранителей предполагает два места для установки защиты электроцепи ручного тормоза. Первый блок расположен со стороны переднего пассажирского кресла, ячейки 30 и 31.

Для моделей, выпущенных после 2008 г., слот ручного тормоза расположен в блоке со стороны водителя ― ячейка 17.

Если не происходит касания с задним правым тормозным диском, по причине износа суппорта или поломок в моторчике стояночного тормоза, на приборной панели выходит ошибка ― 02427. При этом предохранитель может быть в порядке. Если клавиша ручного тормоза не срабатывает, защита электроцепи проверяется в первую очередь, максимальный ток, на который рассчитан элемент, ― 20 А.

Прикуриватель

Предохранитель прикуривателя Passat B6 комплектации до 2008 г. выпуска расположен в блоке со стороны переднего пассажирского кресла. Максимальный ток электроцепи прикуривателя – 20 А, слот 35.

Для универсалов и седанов после 2008 г. и для обновленной версии CC защита для цепи прикуривателя расположена в ячейке 41 в блоке со стороны водителя.

Бензонасос

Предохранители Volkswagen Passat B6, которые отвечают за корректную работу топливного насоса, расположены в разных модулях, в зависимости от года выпуска и комплектации. Для модели «Пассат» до 2008 года с бензиновыми моторами защита находится в ячейке 22 со стороны водителя. В слоте 34 расположен датчик подкачки бензинового насоса.

Кроме водительского блока, предохранители бензонасоса расположены в модуле со стороны пассажира. Для моделей, выпущенных после 2008 г., первый элемент расположен в слоте 10 ― защита блока управления. На авто до 2006 г. выпуска предохранитель бензонасоса стоит в ячейке 28.

Инструкция пассат б7

Полную инструкция про ремонт и обслуживание Volkswagen Passat B7 можете скачать «тут».

У себя на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

p, blockquote 59,0,0,0,0 —> p, blockquote 60,0,0,0,1 —>

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью
  • Правообладателям
  • Политика конфиденциальности

  Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Предохранители и реле Volkswagen Passat B7 (2011-2015)

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки. После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта предохранители пассат сс аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь. Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки. После выбора оплаты через Предохранители пассат сс запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас нет предохранители пассат сс в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account Создать аккаунт » — на рисунке показано стрелочкой. Выключатель стоп-сигналов -F- Датчик положения педали сцепления -G Реле малой мощности нагрева -J Реле большой мощности нагрева -J Реле электропитания электронных компонентов двигателя -J Регулятор давления топлива -N Блок управления дополнительного предохранители пассат сс -J Выключатель стоп-сигналов -F- Расходомер воздуха -G Датчик положения педали сцепления -G Реле топливного насоса -J Блок управления свечей накаливания -J Блок управления вентилятора радиатора -J Реле дополнительного насоса системы охлаждения -J Предохранители пассат сс клапан ограничения давления наддува -N Электромагнитный клапан 1 адсорбера -N Клапан 1 регулятора фаз газораспределения впускных клапанов -N Перепускной клапан турбонагнетателя -N Клапан заслонок впускных каналов -N Клапан регулирования давления масла -N Нагревательный элемент лямбда-зонда -Z Нагревательный элемент лямбда-зонда 1 после нейтрализатора -Z Блок управления датчика NOx 2 -J 8.

предохранители пассат сс Реле обогрева ветрового стекла -J Блок управления свечей накаливания -J 2. Реле электропитания кл.

Реле электропитания электронных компонентов двигателя -J Реле электропитания клеммы 30 -J дизельный двигатель Реле электропитания Motronic -J бензиновый двигатель.

Катушка зажигания 1 с предохранители пассат сс каскадом -N Катушка зажигания 2 с выходным каскадом -N Катушка зажигания 3 с выходным каскадом -N Катушка зажигания 4 с выходным каскадом -N Катушка зажигания 5 с выходным каскадом -N Катушка зажигания 6 с выходным каскадом -N Регулятор давления топлива -N Выключатель стоп-сигналов -F- Реле прокачки ОЖ после выключения двигателя -J Блок управления вентилятора радиатора -J Электромагнитный клапан 1 адсорбера -N Клапан 1 регулятора фаз газораспределения впускных клапанов -N Клапан 1 регулятора фаз газораспределения выпускных клапанов -N Предохранители пассат сс циркуляционного насоса -J Нагревательный элемент предохранители пассат сс 1 после нейтрализатора -Z Нагревательный элемент лямбда-зонда 2 после нейтрализатора -Z Блок управления двигателя -J Нагревательный элемент лямбда-зонда -Z Нагревательный элемент лямбда-зонда 2 -Z Насос системы прокачки ОЖ после предохранители пассат сс двигателя -V Головное устройство -R- Блок управления с дисплеем радионавигационной системы -J Стабилизатор напряжения -J 4.

Реле электропитания Motronic -J Блок управления двигателя -J Реле режима работы автономного отопителя -J Реле малой мощности нагрева -J 3.

Реле большой мощности нагрева -J 3. Реле разгрузки контакта X -J Блок управления свечей накаливания -J 3. Перемычка Реле запорных газовых клапанов -J Главное реле -J Предохранители пассат сс электроусилителя рулевого управления -V Главный, в котором находятся плавкие вставки повышенной мощности.

Карты и схемы Кисловодска

Выше представлена подробная карта Кисловодска с улицами и номерами домов. Воспользуйтесь меню слева для того, чтобы отметить необходимые объекты на карте, например, санатории Кисловодска. Уменьшайте масштаб карты, чтобы посмотреть, где находится Кисловодск на карте России. Перейдите в режим «Спутник», чтобы увидеть спутниковую карту Кисловодска. Ниже добавлена карта парка Кисловодска, карта маршрутов общественного транспорта и карта дорог. Яндек и Гугл карты Кисловодска находятся в списке популярных карт. Для скачивания доступны мобильные приложения с офлайн-картами.

Популярные карты

Интерактивная карта Кисловодска с улицами от Google Улицы, объекты, панорамы, отели и многое другое

Интерактивная карта Кисловодска с домами от Yandex Улицы, ситуация на дорогах, поиск объектов, фото и другое

Подробная карта Кисловодска от 2ГИС Улицы с номерами домов, транспорт, объекты и другое

Интерактивная карта Кисловодска от Wikimapia Просмотр улиц, поиск объектов и многое другое

Интерактивная карта дорог Кисловодска от ViaMichelin

Карта железной дороги Кисловодска от OpenRailwayMap

Схемы и карты общественного транспорта

Карта маршрутов общественного транспорта Кисловодска от Wikiroutes Автобусы, маршрутки, электрички, канатная дорога

Карта Кисловодска с остановками транспорта от Here Транспорт поблизости, планирование маршрута

Карты для смартфонов (iOS, Android)

Wikiroutes для Android Поиск маршрутов на карте

Wikiroutes для iOS Поиск маршрутов на карте

2ГИС для Andriod Справочник, навигатор, офлайн-карты

2ГИС для iOS Справочник, навигатор, офлайн-карты

Яндекс.Карты для Andriod Поиск объектов на интерактивной карте, навигатор и многое другое

Яндекс.Карты для iOS Поиск объектов на интерактивной карте, навигатор и многое другое

Яндекс.Транспорт для Andriod Движение общественного транспорта, остановки, построение маршрута

Яндекс.Транспорт для iOS Движение общественного транспорта, остановки, построение маршрута

Другие карты и схемы

Карта Кисловодска с санаториями от Bing

Карта Кисловодска с достопримечательностями от Sygic Maps Рестораны, парки, санатории, смотровые площадки и многое другое

Cкачать в формате JPG

Карта осадков в Кисловодске от Windy Температура воздуха, ветер

Достопримечательности Кисловодска на карте от Lonely Planet Курортный парк, музеи, галереи, фонтаны

Где находится Кисловодск?

Кисловодск — административный центр городского округа «Город-курорт Кисловодск», который находится в Ставропольском крае Российской Федерации. Это самый южный город Ставропольского края, который располагается в северных предгорьях Большого Кавказа на высоте от 750 до 1 400 метров над уровнем моря и является частью эколого-курортного региона Кавказские Минеральные Воды. С 2006 года Кисловодск — это город-курорт федерального значения. Приблизительная численность населения составляет 129 тысяч человек, площадь территории города — 72 квадратных километра. Климат в Кисловодске — умеренно-континентальный. Благодаря горам, который окружают город, Кисловодск защищен от ветров и туманов. Зима в городе умеренно-мягкая, сухая. Ежегодная норма осадков составляет 672 мм. Рельеф на территории города — гористый, изрезанный балками и оврагами.

Кисловодск находится в одной часовой зоне с Москвой, смещение относительно Всемирного координированного времени (UTC) — +3.

Моторного отсека

Блок предохранителей и реле расположен с левой стороны моторного отсека и разделен на 2 секции: монтажный блок и секцию главного предохранителя большой мощности.

Тип 1

Описание

Блок мехатроники DSG.

Блок управления распознаванием прицепа (с мая 2006 г.).

5A Датчик положения педали сцепления.

Клапан эжекционного насоса;

Клапан заслонки впускного коллектора.

Нагревательный элемент лямбда-зонда.

Блок управления с дисплеем радионавигационной системы.

Цифровой спутниковый тюнер.

5A Датчик магнитного поля для компаса.

Реле питания Motronic.

Нагревательный элемент лямбда-зонда.

Реле

А1 — напряжение питания выводов реле 30;

Тип 2

Описание

Блок управления бортовой сетью.

25А Блок управления системой распознавания прицепа (с мая 2006 г.).

Блок управления с дисплеем радионавигационной системы;

30А Стабилизатор напряжения.

Блок управления свечами накаливания;

Катушки зажигания с выходным каскадом (цилиндры 1 — 4).

Силовое реле кл.30, блок управления двигателем.

10A Клапан рециркуляции выхлопных газов;

Электромагнитный клапан для ограничения давления наддува;

40А Реле малой тепловой мощности (с ноября 2006 г.).

10А Циркуляционный насос охлаждающей жидкости после остановки двигателя;

30А Блок управления системой подогрева восстановителя.

Блок управления вентилятором радиатора;

Блок управления свечами накаливания;

10А Датчик положения педали сцепления;

Регулировка фаз газораспределения 1;

15А Регулятор давления топлива.

Контроллер свечей накаливания;

10A Термостат охлаждения двигателя с электронным управлением; a;

Контроллер вентилятора радиатора;

Электродвигатель заслонки воздухозаборника;

Лямбда-зонд с ТЭНом;

Сроки и коллектор.

Блок управления свечами накаливания.

Реле разряда контактов X.

Тип 2

Описание

100А — ТЭН дополнительного калорифера;

Реле на высокую мощность нагрева.

На автомобилях с дизельным двигателем блок управления свечами накаливания расположен под блоком предохранителей и реле.

Где находятся предохранители

Блоки предохранителей Passat B6 условно разделены на 4 группы по месту установки. Буквенная маркировка передается и на предохранители, которые для простоты подбора маркируются по месту установки.

• Блоки A (SA), В (SB) ― в районе АКБ, моторный отсек.
• Блок С (SC) ― со стороны водителя.
• Блок D (SD) ― со стороны пассажира.

Кроме блоков защитных деталей, на Passat присутствуют модули реле и прерывателей, которые обеспечивают надежную работу бортовой электросети. Места установки:

• моторный отсек;
• блок управления напряжения;
• в салоне слева под торпедо.

Чтобы открыть блок предохранителей со стороны водителя на модели «Фольксваген CC» необходимо на боковой панели торпедо найти заглушку в нижней части облицовки. Поддеть ее пластиковым наконечником, можно использовать пластиковый резервный ключ (находится в брелоке ключа зажигания). На пластмассовой облицовке крышки указана маркировка слотов и цифровое обозначение.
