Снятие стартера и чистка бендикса
Автор статьи MAXS-VD.
При пробеге 50т тоже с утра стал трещать, в самое прохладное утро то-есть вчера схватился только с пятнадцатой попытке. Ямы у меня нет, поэтому я положил кирпичи на кирпичи доски, и заехал передними колёсами на эстакадку, весь процесс кроме снятия клеймы АКБ происходил под машиной лёжа. Из ключей нужно всего два на 13 и 10 на 13 лучше найти с тонкой головкой и коротким воротком
далее отсоединил провода которые будут мешать стрелками указано их месторасположения
фишка которая за фильтром просто сдвигается по направлению стрелки сам разъем не разъединял
далее нужно разъединить колодку с проводами там три защёлки, так открывается боле-мене обзор для откручивания гаек проводов две на 13 одна на 10
открутить эти гайки и есть самая сложная работа, после этого открутить три болта крепления стартера и вынуть наружу просто пустяк.
Далее имеем такой вид
грязи очень много для отмывки использовал очиститель карбюратора вместе с уайтспиритом
Сливное отверстия которое указано стрелкой тоже необходимо промыть грязи там скапливается ну очень много.
ну и после чистки бендикс естественно стал свободно перемещаться и звук стартера теперь на слух приятней.
Вообще если назревает чистка бендикса лучше приурочить это к ТО с отсутствием масляного фильтра будет проще. :hat:
Для статистики:
Исходный материал и обсуждение находятся: MAXS-VD. @ Если проблемы со стартером:
DmitryF @ Если проблемы со стартером:
Прочитав 19 страниц форума принял решение — снимать и вскрывать стартер самому. Стартер оказался BOSCH. Операции по съёму очень подробно описаны выше ( в форуме, прим. Docentmen ), но у меня получилось всё проще — открутил 3 длинных болта крепления стартера к двигателю (накидной ключ на 13), вытащил из гнезда и развернул стартер клювом вверх, открутил головкой на 13 гайку крепления провода генератора (не на генераторе, а на пластмассовой колодке на стартере) и открутил головкой на 10 гайку крепления провода на втягивающий там же рядом.
Можно открутить и вторую гайку на 13, а потом уж разбираться какая из них держала колодку
Сдвигается пластмассовая колодка и вот он — стартер в руках. Работал на яме. Капот открыл только чтобы снять массу с аккумулятора.
Вал бендикса оказался чистым и блестящим — всё равно промыл WD-40. (Чтобы здесь не писали, пользуюсь WD-40 много лет и никогда ничего не ломалось. Может кто-то купил подделку и остался не доволен)
Разобрал втягивающий — один из болтов торкс-25 не поддался и пришлось высверлить.
А вот во втягивающем была закоксовавшаяся смазкагрязь похожая на накипь в чайнике. Протёр растворителем. На вал и во втягивающий капнул ровно по капле «трансмиссионки».
Устанавливал стартер вначале в корпус на 3 болта, затем одел пластмассовую колодку с клеммами и наживил гайку на 13 и на 10 на ощупь. Затем протянул всё головками. Всё . Одел массу на аккумулятор и завёл
VVZ @ Если проблемы со стартером:
Блок предохранителей и реле в моторном отсеке
Система управления двигателем
Система управления двигателем, датчик массового расхода воздуха, клапан системы управления частотой вращения холостого хода
Система освещения в дневное время
Блок управления освещением в дневное время
Розетка для подключения дополнительных устройств
Муфта компрессора кондиционера
Антиблокировочная система тормозов
Розетка для подключения дополнительных устройств
Электродвигатель вентилятора, реле электродвигателя вентилятора
Магнитола, прикуриватель, комбинация приборов, электропривод зеркал
Электродвигатель насоса системы ABS
Магнитола, комбинация приборов, «круиз-контроль», электропривод регулировки сидений, звуковой сигнал
Обогрев стекла задней двери
Реле системы управления двигателем
Реле низкой частоты вращения вентилятора (двигатель YF)
Реле №1 высокой частоты вращения вентилятора (двигатель AJ)
Реле высокой частоты вращения вентилятора (двигатель YF)
Реле низкой частоты вращения вентилятора (двигатель AJ)
Реле отопителя стекла задней двери
Реле №2 высокой частоты вращения вентилятора (двигатель AJ)
Реле средней частоты вращения вентилятора (двигатель YF)
Реле муфты компрессора кондиционера

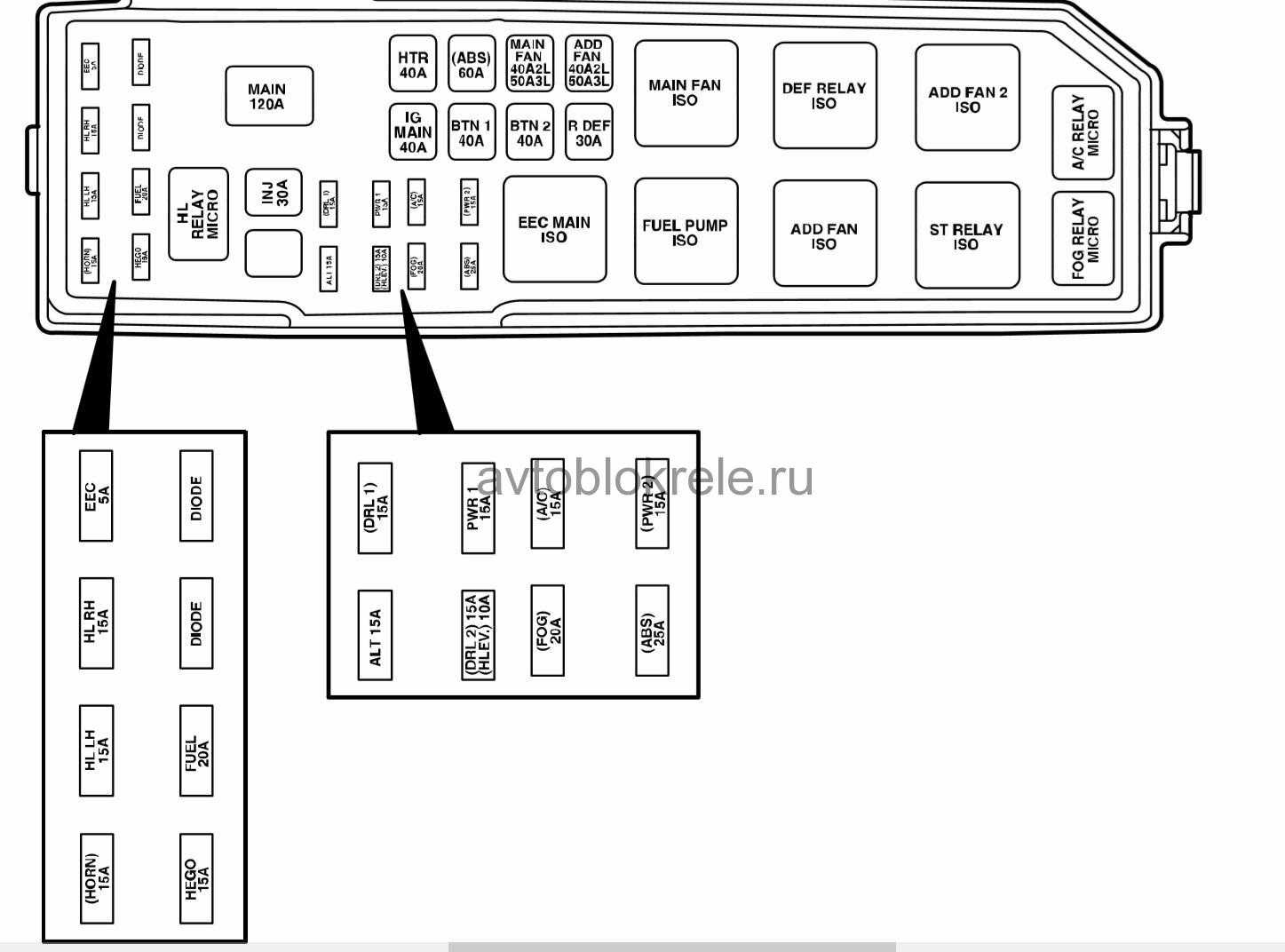

Этот же блок в развернутом виде

схема расположения предохранителей в блоке — автомобили с двигателем YF.
автомобили с двигателем AJ.
здесь реле топливного насоса, реле вентиляторов, реле стартера, реле противотуманных фар, реле кондиционера, реле фар.
Блок управления двигателем и АКПП
Клапан системы улавливания паров топлива, кислородный датчик
Электродвигатель корректора левой фары, электродвигатель корректора правой фары
Блок управления системы ABS
Разъем для подключения дополнительного оборудования…
Задний разъём для подключения дополнительного оборудования
Реле системы защиты от защемления стеклом
Реле обогревателя стекла задней двери
Реле вентилятора отопителя
Блок-управления системы ABS
