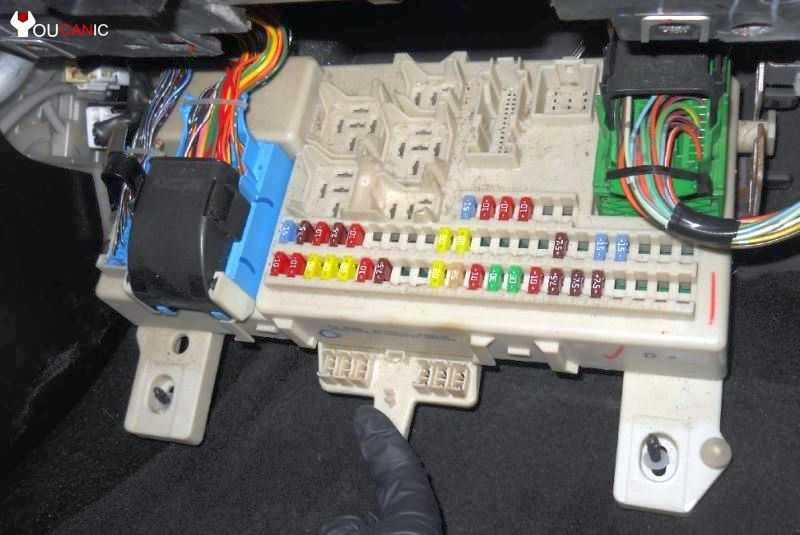

Блок в салоне
Находится под панелью со стороны водителя за защитной крышкой.

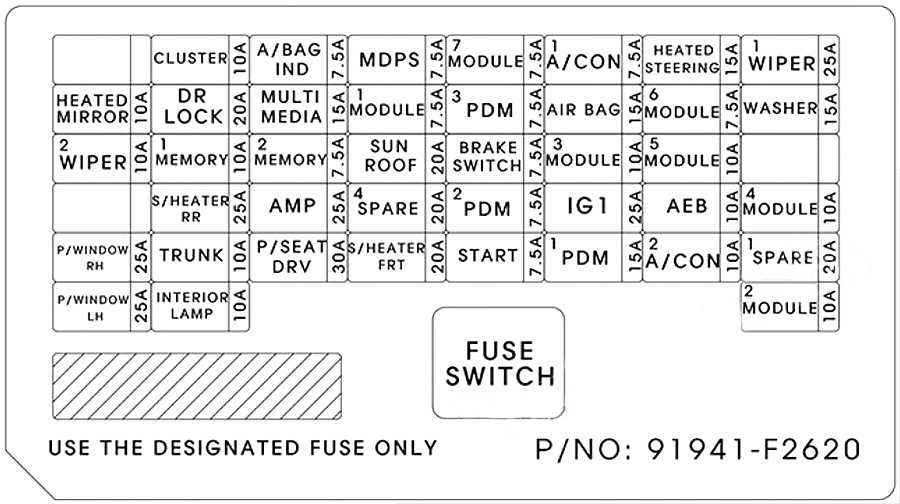

Пример схемы с крышки блока
p, blockquote 10,0,0,0,0 —>
| HEATED MIRROR | 10А Наружное зеркало с электроприводом водителя / пассажира, модуль управления кондиционером |
| WIPER 2 | 10А PCM, BCM |
| P/WINDOW RH | 25А Реле правого стекло подъемника |
| P/WINDOW LH | 25А Реле левого электрического стекло подъемника, модуль электрического стекло подъемника безопасности водителя |
| CLUSTER | 10А КЛАСТЕР |
| DR LOCK | 20А Реле блокировки / разблокировки дверей, соединительный блок заднего / заднего хода (двух оборотное реле отпирания) |
| MEMORY 1 | 10А Модуль двери водителя / пассажира, Модуль IMS водителя, Модуль управления кондиционером, Комбинация приборов, Электрохромное зеркало, BCM, Разъем канала передачи данных |
| S/HEATER RR | 15А Модуль управления обогревателем заднего сиденья |
| TRUNK | 10А Реле багажника |
| INTERIOR LAMP | 10А Лампа освещения салона, левая / правая передняя лампа на умывальнике, лампа верхней консоли, ключ зажигания ILL. & Сигнальный выключатель двери, лампа багажного отделения |
| A/BAG IND | 7,5А Комбинация приборов, блок управления кондиционером |
| MULTI MEDIA | 15А CD-плеер, аудио, аудио / видео и навигационное устройство |
| MEMORY 2 | 7,5А Память |
| AMP | 25А Усилитель |
| P/SEAT DRV | 30А Переключатель ручного управления сиденья водителя, модуль IMS водителя |
| MDPS | 7,5А Блок MDPS |
| MODULE 1 | 7,5А Блокировка ключа, внешняя ручка смарт-ключа водителя / пассажира, модуль двери водителя / пассажира |
| SUNROOF | 20А Люк на крыше |
| SPARE 1 | 10А Резерв |
| S/HEATER FRT | 20А Модуль управления обогревателем переднего сиденья |
| MODULE 7 | 7,5А Модуль управления обогревателем переднего сиденья, модуль управления обогревателем заднего сиденья, электродвигатель люка в крыше |
| PDM 3 | 7,5А Модуль управления смарт-ключом, модуль иммобилайзера |
| BRAKE SWITCH | 7,5А Выключатель стоп-сигнала, модуль управления смарт-ключом |
| PDM 2 | 7,5А Модуль управления интеллектуальным ключом, модуль иммобилайзера |
| START | 7,5А смарт-ключ, переключатель зажигания, переключатель диапазона коробки передач, переключатель замка зажигания |
| A/CON 1 | 7,5А Ионизатор, модуль управления кондиционером, соединительный блок E / R (реле кондиционера, реле вентилятора) |
| AIR BAG | 15А Модуль управления SRS, датчик обнаружения пассажиров |
| MODULE 3 | 10А Выключатель стоп-сигнала, BCM, выключатель спортивного режима, модуль двери водителя / пассажира |
| IG1 | 25А Блок печатной платы (предохранитель: ABS3, ECU5, TCU2) |
| PDM 1 | 15А Модуль управления смарт-ключом |
| HEATED STEERING | 15А Подогрев руля |
| MODULE 6 | 7,5А BCM, модуль управления смарт-ключом |
| MODULE 5 | 10А Переключатель аварийной подушки, электрохромное зеркало, индикатор рычага переключения АКПП, головное устройство A / V и навигационной системы, аудиосистема, модуль управления кондиционером, консольный переключатель, левый / правый, левая / правая фара, модуль управления обогревателем передних сидений, задний Модуль управления обогревателем сиденья, модуль IMS водителя |
| AEB | 10А Модуль AEB |
| A/CON 2 | 10А Соединительный блок E / R (реле вентилятора), двигатель вентилятора, резистор вентилятора, модуль управления кондиционером |
| WIPER 1 | 25А Электродвигатель стеклоочистителя, блок печатной платы (реле переднего (нижнего) стеклоочистителя) |
| WASHER | 15А Много функциональный переключатель |
| MODULE 4 | 10А Блок DBL, система предупреждения о выезде с полосы движения, зуммер системы помощи при парковке, BCM, левый / правый радар обнаружения слепых зон |
| SPARE 2 | 10А Резерв |
| MODULE 2 | 10А Соединительный блок E / R (реле розетки), USB-разъем для зарядки, модуль управления смарт-ключом, BCM, аудио, аудио / видео и головное устройство с навигацией, CD-плеер, выключатель внешнего зеркала с питанием, AMP |
Блок под капотом
Он находится с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
Фото — схема
p, blockquote 19,0,0,0,0 —>
| 1 | 20А АБС и ESP — ABS2 |
| 2 | 40А ABS и ESP |
| 3 | 50А Электронный блок управления электрооборудованием салона — B+1 |
| 4 | 40А Обогрев зеркал заднего вида — RR HTD |
| 5 | 40А Электро вентилятор — BLOWER |
| 6 | 40А Электро вентилятор системы кондиционирования — C/FAN |
| 7 | 20А Омыватель передних фар — H/LP WASHER |
| 8 | 20А Резерв — SPARE |
| 9 | 125А Генератор — ALTERNATOR |
| 10 | 80А Электро усилитель рулевого управления — MDPS |
| 11 | 15А Передние противотуманные фары — FR FOG |
| 12 | 10А Кондиционер — A/CON |
| 13 | 15А Аварийная сигнализация — HAZARD |
| 14 | 10А Резерв — SPARE |
| 15 | 20А Резерв — SPARE |
| 16 | 15А Топливный насос — F/PUMP |
| 17 | 15А Резерв — SPARE |
| 18 | 10А Блок управления двигателем — ECU1 |
| 19 | 10А Блок управления двигателем — ECU2 |
| 20 | 20А Блок управления двигателем — ECU3 |
| 21 | 15А Топливные форсунки, система кондиционирования — INJ |
| 22 | 10А Датчики — SNSR2 |
| 23 | 15А Звуковой сигнал — HORN |
| 24 | 50А Электронный блок управления электрооборудованием салона — B+2 |
| 25 | 40А Стартер, выключатель (замок) зажигания — ING2 |
| 26 | 30А Выключатель (замок) зажигания — IGN1 |
| 27 | 30А Главное реле — ECU |
| 28 | 10A Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS |
| 29 | 10A Система зажигания — ECU2 |
| 30 | 10A Выключатель лампы света заднего хода — B/UP |
| 31 | 10A Ближний свет правой передней фары — H/LP LO RH |
| 32 | 10A Ближний свет левой передней фары — H/LP LO LH |
| 33 | 20A Дальний свет фар — H/LP HI |
| 34 | 10A Датчики — SNSR1 |
| R1 | Реле электро вентилятора системы охлаждения (малая скорость вращения) — C/FAN2 |
| R2 | Реле электро вентилятора системы охлаждения (высокая скорость вращения) — C/FAN1 |
| R3 | Реле стартера — START |
| R4 | Реле топливного насоса — F/PUMP |
| R5 | Реле кондиционера — A/CON |
| R6 | Реле ближнего света фар — H/LP LO |
| R7 | Реле звукового сигнала — HORN |
| R8 | Реле дальнего света фар — H/LP HI |
| R9 | Реле заднего противотуманного фонаря — FOG LP |
| R10 | Реле стеклоочистителя — WIPER |
| R11 | Главное реле — MAIN |
p, blockquote 20,0,0,0,0 —> p, blockquote 21,0,0,0,1 —>
Есть что добавить? Мы будем рады вашим комментариям.
Источник статьи: http://vsepredohraniteli.ru/hyundai/elantra4-hd.html
Hyundai Elantra 4 (HD) — предохранители и реле
Назначение предохранителей и реле может отличатся от описанных. Сверяйте обозначение со своими схемами на обратной стороне защитной крышки.

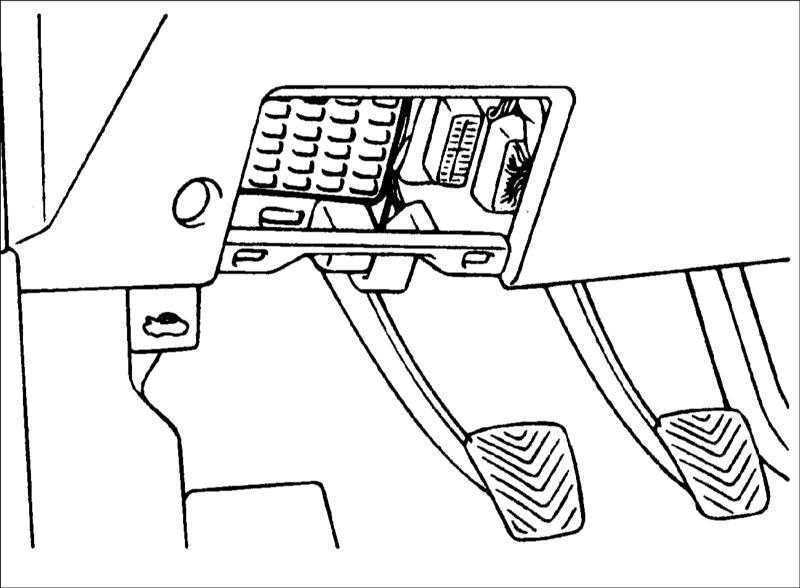

Находится в левом торце приборной панели за защитной крышкой.

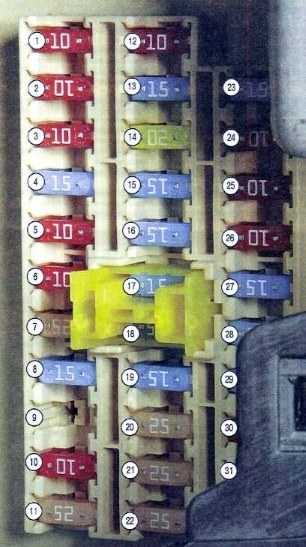

Пример схемы с обратной стороны крышки
Схема

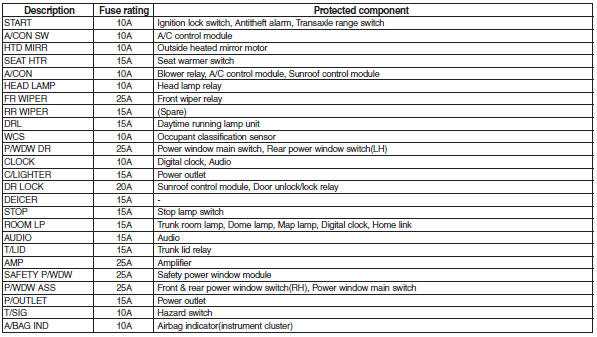

Описание предохранителей
| 1 | 10А Реле стартера START |
| 2 | 10А Блок управления кондиционером A/CON SW |
| 3 | 10А Система обогрева наружных зеркал заднего вида HTD MIRR |
| 4 | 15А Обогрев сидений SEAT HTR |
| 5 | 10А Кондиционер A/CON |
| 6 | 10А Лампы дальнего света HEAD LAMP |
| 7 | 25А Стеклоочиститель ветрового окна FR WIPER |
| 8 | 15А Стеклоочиститель двери задка RR WIPER |
| 9 | 15А Включение ближнего света фар в дневное время DRL OFF |
| 10 | 10А Задние противотуманные фонари RR FOG |
| 11 | 25А Блок управления стекло подъемниками P/WDW LH |
| 12 | 10А Часы CLOCK |
| 13 | 15А Прикуриватель C/LIGHTER |
| 14 | 20А Люк, реле блока управления зажигания DR LOCK |
| 15 | 15А Реле обогревателя ветрового стекла DEICER |
| 16 | 15А Стоп-сигналы STOP |
| 17 | 15А Освещение салона ROOM LP |
| 18 | 15А Аудиосистема, маршрутный компьютер AUDIO |
| 19 | 15А Задняя 5-ая дверь T/LID |
| 20 | 25А Блокировка электрических стеклоподъемников (правая сторона) SAFETY P/WDW RH |
| 21 | 25А Блокировка электрических стеклоподъемников (левая сторона) SAFETY P/WDW LH |
| 22 | 25А Электрические стеклоподъемники P/WDW |
| 23 | 15А Розетка электрического питания P/OUTLET |
| 24 | 10А Блок переключателей T/SIG |
| 25 | 10А Контрольная лампа подушки безопасности A/BAG IND |
| 26 | 10А Панель приборов CLUSTER |
| 27 | 15А Подушка безопасности A/BAG |
| 28 | 15А Блок управления дверями либо зажиганием IGN1-A |
| 29 | 15А Передняя розетка электрического питания RR P/OUTLET |
| 30 | 10А Задний правый габаритный фонарь TAIL RH |
| 31 | 10А Задний левый габаритный фонарь TAIL RH |
ЗA прикуриватель отвечает предохранитель номер 13 на 15А.
Блоки реле

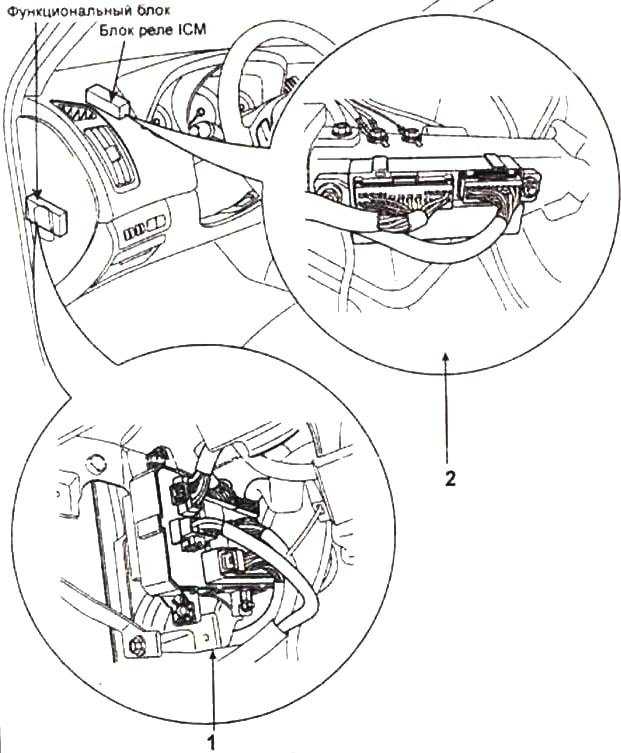

Под панелью могут находится 2 дополнительных блока с реле.
Расположение реле в блоках
- реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения
- реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредительной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

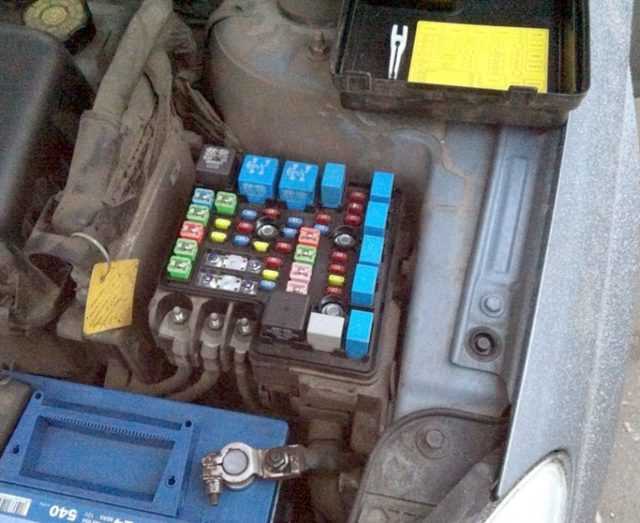

Блок под капотом
Он находится с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

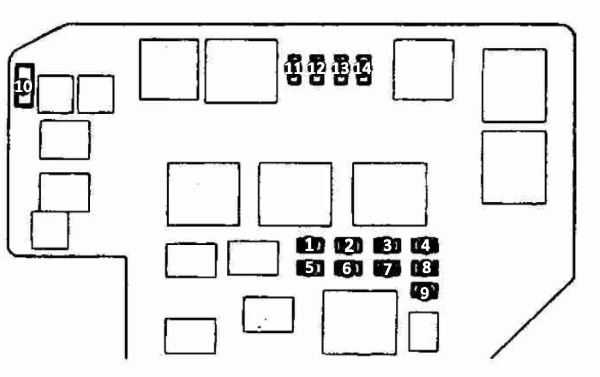

Фото схема
Назначение
| 1 | 20А АБС и ESP ABS2 |
| 2 | 40А ABS и ESP |
| 3 | 50А Электронный блок управления электрооборудованием салона B+1 |
| 4 | 40А Обогрев зеркал заднего вида RR HTD |
| 5 | 40А Электро вентилятор BLOWER |
| 6 | 40А Электро вентилятор системы кондиционирования C/FAN |
| 7 | 20А Омыватель передних фар H/LP WASHER |
| 8 | 20А Резерв SPARE |
| 9 | 125А Генератор ALTERNATOR |
| 10 | 80А Электро усилитель рулевого управления MDPS |
| 11 | 15А Передние противотуманные фары FR FOG |
| 12 | 10А Кондиционер A/CON |
| 13 | 15А Аварийная сигнализация HAZARD |
| 14 | 10А Резерв SPARE |
| 15 | 20А Резерв SPARE |
| 16 | 15А Топливный насос F/PUMP |
| 17 | 15А Резерв SPARE |
| 18 | 10А Блок управления двигателем ECU1 |
| 19 | 10А Блок управления двигателем ECU2 |
| 20 | 20А Блок управления двигателем ECU3 |
| 21 | 15А Топливные форсунки, система кондиционирования INJ |
| 22 | 10А Датчики SNSR2 |
| 23 | 15А Звуковой сигнал HORN |
| 24 | 50А Электронный блок управления электрооборудованием салона B+2 |
| 25 | 40А Стартер, выключатель (замок) зажигания ING2 |
| 26 | 30А Выключатель (замок) зажигания IGN1 |
| 27 | 30А Главное реле — ECU |
| 28 | 10A Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости ABS |
| 29 | 10A Система зажигания ECU2 |
| 30 | 10A Выключатель лампы света заднего хода B/UP |
| 31 | 10A Ближний свет правой передней фары H/LP LO RH |
| 32 | 10A Ближний свет левой передней фары H/LP LO LH |
| 33 | 20A Дальний свет фар H/LP HI |
| 34 | 10A Датчики SNSR1 |
| R1 | Реле электро вентилятора системы охлаждения (малая скорость вращения) C/FAN2 |
| R2 | Реле электро вентилятора системы охлаждения (высокая скорость вращения) C/FAN1 |
| R3 | Реле стартера START |
| R4 | Реле топливного насоса F/PUMP |
| R5 | Реле кондиционера A/CON |
| R6 | Реле ближнего света фар H/LP LO |
| R7 | Реле звукового сигнала HORN |
| R8 | Реле дальнего света фар H/LP HI |
| R9 | Реле заднего противотуманного фонаря FOG LP |
| R10 | Реле стеклоочистителя WIPER |
| R11 | Главное реле MAIN |
Предохранители и реле для Hyundai Elantra (HD; 2007-2010)
Крышка блока предохранителя Hyundai Elantra HD 4 2006-2011 847162H600 911172H010 Cover Fuse box
Hyundai Elantra 1.6 периодически не работает стартер.
как быстро найти сгоревший предохранитель и реле.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В БЛОКЕ ПОД КАПОТОМ Kia ЦЕРАТО 2
Блоки в салоне
Блок предохранителей
Находится в левом торце приборной панели за защитной крышкой.
Пример схемы с обратной стороны крышки
Схема
Описание предохранителей
| 1 | 10А Реле стартера – START |
| 2 | 10А Блок управления кондиционером – A/CON SW |
| 3 | 10А Система обогрева наружных зеркал заднего вида – HTD MIRR |
| 4 | 15А Обогрев сидений – SEAT HTR |
| 5 | 10А Кондиционер – A/CON |
| 6 | 10А Лампы дальнего света – HEAD LAMP |
| 7 | 25А Стеклоочиститель ветрового окна – FR WIPER |
| 8 | 15А Стеклоочиститель двери задка – RR WIPER |
| 9 | 15А Включение ближнего света фар в дневное время – DRL OFF |
| 10 | 10А Задние противотуманные фонари – RR FOG |
| 11 | 25А Блок управления стекло подъемниками – P/WDW LH |
| 12 | 10А Часы – CLOCK |
| 13 | 15А Прикуриватель – C/LIGHTER |
| 14 | 20А Люк, реле блока управления зажигания – DR LOCK |
| 15 | 15А Реле обогревателя ветрового стекла – DEICER |
| 16 | 15А Стоп-сигналы – STOP |
| 17 | 15А Освещение салона – ROOM LP |
| 18 | 15А Аудиосистема, маршрутный компьютер – AUDIO |
| 19 | 15А Задняя 5-ая дверь – T/LID |
| 20 | 25А Блокировка электрических стеклоподъемников (правая сторона) – SAFETY P/WDW RH |
| 21 | 25А Блокировка электрических стеклоподъемников (левая сторона) – SAFETY P/WDW LH |
| 22 | 25А Электрические стеклоподъемники – P/WDW |
| 23 | 15А Розетка электрического питания – P/OUTLET |
| 24 | 10А Блок переключателей – T/SIG |
| 25 | 10А Контрольная лампа подушки безопасности – A/BAG IND |
| 26 | 10А Панель приборов – CLUSTER |
| 27 | 15А Подушка безопасности – A/BAG |
| 28 | 15А Блок управления дверями либо зажиганием – IGN1-A |
| 29 | 15А Передняя розетка электрического питания – RR P/OUTLET |
| 30 | 10А Задний правый габаритный фонарь – TAIL RH |
| 31 | 10А Задний левый габаритный фонарь – TAIL RH |
Блоки реле
Под панелью могут находится 2 дополнительных блока с реле.
Расположение реле в блоках
- реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения
- реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредительной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM
Схема предохранителей Хендай Элантра: маркировка, расположение
Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Хендай Элантра имеется два места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.
Блок предохранителей и реле в подкапотном пространстве
| 1 | Реле ближнего света фар |
| 2 | Реле электродвигателя вентилятора системы охлаждения |
| 3 | Реле стартера |
| 4 | |
| 5 | Реле топливного насоса |
| 6 | Реле звукового сигнала |
| 7 | Реле системы управления двигателем |
| 8 | Реле электромагнитной муфты компрессора кондиционера |
| 9 | Реле электродвигателя очистителя лобового стекла |
| 10 | Реле дальнего света фар |
| 11 | Реле противотуманных фар |
| 12 | |
| F1 | (30A) |
| F2 | (30A) |
| F3 | (30A) Реле электродвигателя вентилятора системы охлаждения |
| F4 | (30A) |
| F5 | (50A) Генератор |
| F6 | (10A) Запасной |
| F7 | (10A) Запасной |
| F8 | (15A) Система управления двигателем |
| F9 | (10A) Система управления двигателем |
| F10 | (15A) Лампы системы освещения в дневное время |
| F11 | (20A) Омыватели фар |
| F12 | (15A) Противотуманные фары |
| F13 | (10A) |
| F14 | (15A) |
| F15 | (15A) Реле дальнего света фар |
| F16 | (15A) Реле ближнего света фар |
| F17 | (100AГенератор |
| F18 | (30A) Антиблокировочная система тормозов (ABS) |
| F19 | (30A) Антиблокировочная система тормозов (ABS) |
| F20 | (30A) Система рециркуляции воздуха (кондиционер /отопитель) |
| F21 | — |
Находится с левой стороны моторного отсека.
1 — Реле свечей накаливания
F1 (30A) — Подогреватель топлива
F2 (30A) — Нагреватель охлаждающей жидкости
F3 (80A) — Свеча накаливания
Описание и назначение предохранителей.
| F1 | (10A) указатели поворотов и фонари заднего хода |
| F2 | (10A) Генератор |
| F3 | (15A) Система SRS |
| F4 | (10A) Аварийная сигнализация |
| F5 | (10AКондиционер/отопитель |
| F6 | (10A) габариты правая сторона |
| F7 | (10A) Задние левые габариты |
| F8 | (10A) Противоугонная система |
| F9 | (10A) аудиосистема, электродвигатель зеркал, часы |
| F10 | (10A) круиз контроль, датчик скорости, АКПП |
| F11 | (10A) Антиблокировочная система тормозов (ABS) |
| F12 | (10A) Система SRS |
| F13 | (30A) Реле обогревателя заднего стекла |
| F14 | (20A) Антенна с электроприводом |
| F15 | (15A) Центральный замок, люк |
| F16 | (15A) стоп-сигнал, электропривод стеклоподъемников |
| F17 | (10A) обогреватель зеркал |
| F18 | (15A) предохранитель прикуривателя хендай элантра 3, розетка для дополнительного оборудования |
| F19 | (10A) Задние противотуманные фонари |
| F20 | (10A) кондиционер |
| F21 | (15A) Очиститель/омыватель заднего стекла |
| F22 | (20A) Очистители и омыватели |
| F23 | (20A) Подогреватель сидений |
| F24 | (10A) |
| F25 | (15A) освещение салона и багажного отделения |
| F26 | (30A) Электропривод стеклоподъемников |
Вывод
На Hyundai Elantra имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.
Adblockdetector
Предохранители Toyota Mark 2 (X100), 1996 — 2000
Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.
Рассмотрены схемы моделей Тойота Марк 2 1996, 1997, 1998, 1999, 2000 года выпуска, 2WD&4WD с дизельным 2L-TE (2,4 л с турбонаддувом) и бензиновыми 4S-FE (1,8 л), 1G-FE (2,0 л), 1JZ-GE (2,5л), 1JZ-GTE (2,5 л с турбонаддувом), 2JZ-GE (3,0 л) двигателями.
В салоне
Расположение блока показано на изображении выше.
Фото — пример.
| Схема салонного блока предохранителей | ||
|
|
||
| № | Ток, А | Описание |
| 1 | 30 | Люк |
| 2 | 10 | Передние и задние габариты, подсветка номерного знака |
| 3 | 15 | Панель управления кондиционером и отопителем, электродвигатель вентилятора, обогреватель заднего стекла |
| 4 | 20 | Центральный замок |
| 5 | 7,5 | Подсветка выключателей и переключателей, подсветка панели управления кондиционером и отопителем, подсветка магнитолы |
| 6 | 10 | Указатели поворотов |
| 7 | 20 | Электропривод стеклоподъемника двери водителя |
| 8 | 10 | Электронный блок управления двигателем |
| 9 | 15 | Системы ABS (АБС), TRC, VSC, «круиз-контроль», автоматического включения/отключения фар |
| 10 | 20 | Стоп-сигналы |
| 11 | 7,5 | Стартер |
| 12 | 15 | Комбинация приборов, система дистанционного управления замками дверей и крышки багажника, система преднатяжителей ремней безопасности |
| 13 | 20 | Антиобледенитель щеток стеклоочистителя лобового стекла |
| 14 | 20 | Электропривод стеклоподъемника задней левой двери |
| 15 | 20 | Электродвигатель стеклоочистителя |
| 16 | 15 | Противотуманные фары |
| 17 | 20 | Электропривод стеклоподъемника двери переднего пассажира |
| 18 | 10 | Магнитола, многофункциональный дисплей |
| 19 | 10 | Кондиционер и отопитель, «круиз-контроль», задние противотуманные фары, система дистанционного управления замками дверей и крышки багажника |
| 20 | 20 | Электропривод стеклоподъемника задней правой двери |
| 21 | 10 | Система блокировки переключения передач, часы, система подушек безопасности (SRS), электропривод боковых зеркал |
| 22 | 30 | Электропривод сидений |
| 23 | 7,5 | Электропривод системы повышения частоты вращения холостого хода |
| 24 | 15 | Предохранитель прикуривателя марк 2 |
В моторном отсеке
Монтажный блок находится около аккумулятора, и закрыт пластиковой крышкой.
Общий вид.
| Схема предохранителей в моторном отсеке Марк 2 | ||
|
|
||
| № | Ток, А | Защищаемая цепь |
| 1 | 15 | Освещение салона, часы |
| 2 | 15 | Правая фара (1) |
| 3 | 20 | Центральный замок |
| 4 | 25 | Магнитола, многофункциональный дисплей |
| 5 | 15 | Левая фара (1) |
| 6 | 10 | Звуковой сигнал |
| 7 | 20 | Электронный блок управления двигателем EFI (2) |
| 8 | 20 | Электронный блок управления двигателем AM2 |
| 9 | 15 | Аварийная сигнализация |
| 10 | 7,5 | Генератор |
| 11 (3) | 15 | Правая фара (дальний свет) |
| 12 (3) | 15 | Правая фара (ближний свет) |
| 13 (4) | 30 | Электродвигатель вентилятора FAN №2 |
| 14 (4) | 30 | Электродвигатель вентилятора FAN №1 |
| 13 (5) | 30 | Электродвигатель вентилятора RDI FAN |
| 14 (5) | 20 | Система изменения жесткости амортизаторов (TEMS) |
| 14 (6) | 20 | Подогреватель топлива |
| (1) — Комплектации TOURER-V и TOURERS: 2 — левая фара (дальний свет); 5 — левая фара (ближний свет); (2) — Модели с дизельным двигателем «ECD», (3) — Комплектации TOURER-V и TOURERS, (4) — Комплектации TOURER-V. TOURERS и TOURER, (6) — Комплектация GRANDE-G, (6) — Только модели с дизельными двигателями. |
Все о предохранителях Hyundai Elantra
В автомобиле Hyundai Elantra устанавливаются различные типы предохранителей, которые отвечают за защиту разных электроузлов автомобиля. Наиболее распространенные типы предохранителей включают в себя стандартные предохранители, предназначенные для защиты основных электроузлов, а также предохранители высокого AMP, предназначенные для защиты высокотоковых цепей.
Каждый предохранитель имеет свою номинальную величину (AMP), которая обозначает максимальный ток, который может протекать через предохранитель без его срабатывания. В случае превышения номинального тока предохранитель срабатывает и отключает соответствующую электрическую цепь.
| Тип предохранителя | Описание |
|---|---|
| Стандартные предохранители | Используются для защиты основных электроузлов автомобиля, таких как свет, стеклоочистители, радио и другие. |
| Предохранители высокого AMP | Используются для защиты высокотоковых цепей, таких как цепи питания двигателя, системы зажигания и других. |
При замене предохранителей в автомобиле Hyundai Elantra необходимо убедиться, что новый предохранитель имеет ту же номинальную величину, что и старый. Использование предохранителя с неверной номинальной величиной может привести к повреждению электрической системы автомобиля.
Также рекомендуется периодически проверять состояние предохранителей в автомобиле Hyundai Elantra, особенно если возникают проблемы с электроузлами. Если предохранитель выглядит перегоревшим или поврежденным, его следует заменить.
Теперь, когда вы знаете все о предохранителях Hyundai Elantra, вы можете уверенно обращаться к ним и заменять их при необходимости. Помните, что безопасность и надежность электрической системы автомобиля зависят от правильно установленных и работоспособных предохранителей!
Предохранители и реле Hyundai Elantra 4 (hd), схема и описание
Рассматриваем автомобиль Хендай Элантра 4 поколения 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.
Предохранители и реле в салоне Хендай Элантра 4
Блок предохранителей расположен с торца панели управления со стороны водителя. Блок закрыт защитной крышкой, на внутренней стороне крышки есть схема блока с обозначением.
Схема блока предохранителей в салоне Хендай Элантра 4
Описание
| 1 | 10А Реле стартера — START |
| 2 | 10А Блок управления кондиционером — A/CON SW |
| 3 | 10А Система обогрева наружных зеркал заднего вида — HTD MIRR |
| 4 | 15А Обогрев сидений — SEAT HTR |
| 5 | 10А Кондиционер — A/CON |
| 6 | 10А Лампы дальнего света — HEAD LAMP |
| 7 | 25А Стеклоочиститель ветрового окна — FR WIPER |
| 8 | 15А Стеклоочиститель двери задка — RR WIPER |
| 9 | 15А Включение ближнего света фар в дневное время — DRL OFF |
| 10 | 10А Задние противотуманные фонари — RR FOG |
| 11 | 25А Блок управления стекло подъемниками — P/WDW LH |
| 12 | 10А Часы — CLOCK |
| 13 | 15А Предохранитель прикуривателя Хендай Элантра 4 — C/LIGHTER |
| 14 | 20А Люк, реле блока управления зажигания — DR LOCK |
| 15 | 15А Реле обогревателя ветрового стекла — DEICER |
| 16 | 15А Стоп-сигналы — STOP |
| 17 | 15А Освещение салона — ROOM LP |
| 18 | 15А Аудиосистема, маршрутный компьютер — AUDIO |
| 19 | 15А Задняя 5-ая дверь — T/LID |
| 20 | 25А Блокировка электрических стеклоподъемников (правая сторона) — SAFETY P/WDW RH |
| 21 | 25А Блокировка электрических стеклоподъемников (левая сторона) — SAFETY P/WDW LH |
| 22 | 25А Электрические стеклоподъемники — P/WDW |
| 23 | 15А Розетка электрического питания — P/OUTLET |
| 24 | 10А Блок переключателей — T/SIG |
| 25 | 10А Контрольная лампа подушки безопасности — A/BAG IND |
| 26 | 10А Панель приборов — CLUSTER |
| 27 | 15А Подушка безопасности — A/BAG |
| 28 | 15А Блок управления дверями либо зажиганием — IGN1-A |
| 29 | 15А Передняя розетка электрического питания — RR P/OUTLET |
| 30 | 10А Задний правый габаритный фонарь — TAIL RH |
| 31 | 10А Задний левый габаритный фонарь — TAIL RH |
- Под панелью приборов расположены блоки с реле.
- Описание
- реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения
- реле центральной блокировки замков, реле размораживателя ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредительной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM
Монтажный блок размещен в левой части моторного отсека, возле АКБ.
Схема блока предохранителей и реле под капотом Хендай Элантра 4
Описание
| 1 | 20А АБС и ESP — ABS2 |
| 2 | 40А ABS и ESP |
| 3 | 50А Электронный блок управления электрооборудованием салона — B+1 |
| 4 | 40А Обогрев зеркал заднего вида — RR HTD |
| 5 | 40А Электро вентилятор — BLOWER |
| 6 | 40А Электро вентилятор системы кондиционирования — C/FAN |
| 7 | 20А Омыватель передних фар — H/LP WASHER |
| 8 | 20А Резерв — SPARE |
| 9 | 125А Генератор — ALTERNATOR |
| 10 | 80А Электро усилитель рулевого управления — MDPS |
| 11 | 15А Передние противотуманные фары — FR FOG |
| 12 | 10А Кондиционер — A/CON |
| 13 | 15А Аварийная сигнализация — HAZARD |
| 14 | 10А Резерв — SPARE |
| 15 | 20А Резерв — SPARE |
| 16 | 15А Топливный насос — F/PUMP |
| 17 | 15А Резерв — SPARE |
| 18 | 10А Блок управления двигателем — ECU1 |
| 19 | 10А Блок управления двигателем — ECU2 |
| 20 | 20А Блок управления двигателем — ECU3 |
| 21 | 15А Топливные форсунки, система кондиционирования — INJ |
| 22 | 10А Датчики — SNSR2 |
| 23 | 15А Звуковой сигнал — HORN |
| 24 | 50А Электронный блок управления электрооборудованием салона — B+2 |
| 25 | 40А Стартер, выключатель (замок) зажигания — ING2 |
| 26 | 30А Выключатель (замок) зажигания — IGN1 |
| 27 | 30А Главное реле — ECU |
| 28 | 10A Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости — ABS |
| 29 | 10A Система зажигания — ECU2 |
| 30 | 10A Выключатель лампы света заднего хода — B/UP |
| 31 | 10A Ближний свет правой передней фары — H/LP LO RH |
| 32 | 10A Ближний свет левой передней фары — H/LP LO LH |
| 33 | 20A Дальний свет фар — H/LP HI |
| 34 | 10A Датчики — SNSR1 |
| R1 | Реле электро вентилятора системы охлаждения (малая скорость вращения) — C/FAN2 |
| R2 | Реле электро вентилятора системы охлаждения (высокая скорость вращения) — C/FAN1 |
| R3 | Реле стартера — START |
| R4 | Реле топливного насоса — F/PUMP |
| R5 | Реле кондиционера — A/CON |
| R6 | Реле ближнего света фар — H/LP LO |
| R7 | Реле звукового сигнала — HORN |
| R8 | Реле дальнего света фар — H/LP HI |
| R9 | Реле заднего противотуманного фонаря — FOG LP |
| R10 | Реле стеклоочистителя — WIPER |
| R11 | Главное реле — MAIN |
Passenger compartment
Fuse box
Located in the left end of the dashboard behind the protective cover.
Example of a diagram on the back of the cover
Diagram
Assignment
| 1 | 10A Starter relay – START |
| 2 | 10A Air conditioning control unit – A / CON SW |
| 3 | 10A Heated exterior mirrors – HTD MIRR |
| 4 | 15A Seat heating – SEAT HTR |
| 5 | 10A Air Conditioning – A / CON |
| 6 | 10A High beam lamps – HEAD LAMP |
| 7 | 25A Windshield wiper – FR WIPER |
| 8 | 15A Tailgate wiper – RR WIPER |
| 9 | 15A Turning on the dipped headlights in the daytime – DRL OFF |
| 10 | 10A Rear fog lamps – RR FOG |
| 11 | 25A Glass lifter control unit – P / WDW LH |
| 12 | 10A Clock – CLOCK |
| 13 | 15A Cigarette lighter – C / LIGHTER |
| 14 | 20A Hatch, ignition control unit relay – DR LOCK |
| 15 | 15A Windshield heater relay – DEICER |
| 16 | 15A Stop lights – STOP |
| 17 | 15A Interior lighting – ROOM LP |
| 18 | 15A Audio system, trip computer – AUDIO |
| 19 | 15A Rear 5th door – T / LID |
| 20 | 25A Blocking power windows (right side) – SAFETY P / WDW RH |
| 21 | 25A Blocking power windows (left side) – SAFETY P / WDW LH |
| 22 | 25A Power Windows – P / WDW |
| 23 | 15A Power socket – P / OUTLET |
| 24 | 10A Switch Block – T / SIG |
| 25 | 10A Airbag Warning Lamp – A / BAG IND |
| 26 | 10A Instrument panel – CLUSTER |
| 27 | 15A Airbag – A / BAG |
| 28 | 15A Door or ignition control unit – IGN1-A |
| 29 | 15A Front Power Outlet – RR P / OUTLET |
| 30 | 10A Rear right marker lamp – TAIL RH |
| 31 | 10A Rear left marker lamp – TAIL RH |
Relay box
Under the panel there can be 2 additional boxes with relays.
Location of relays in boxes
- rear light relay, power window relay, heater relay, tailgate relay
- central locking relay, windscreen defroster relay, rear fog lamp relay, anti-theft alarm horn relay, rain sensor relay, Built-in-ICM relay box
Блок в салоне
Он находится под панелью со стороны водителя, за защитной крышкой.
Описание
p, blockquote 7,0,0,0,0 —>
| 1 | 10А Сигналы поворота, лампы заднего хода |
| 2 | 10А Подсветка приборной панели, ДХО, генератор, блок временных задержек стеклоочистителей, штатная сигнализация |
| 3 | 15А Подушки безопасности |
| 4 | 10А Аварийная сигнализация |
| 5 | 10А Мотор отопителя салона |
| 6 | 10А Передняя правая фара, внутреннее освещение |
| 7 | 10А Передняя левая фара, внешнее освещение |
| 8 | 10А Штатная сигнализация, цепь запуска |
| 9 | 10А Часы, электрические зеркала, аудио |
| 10 | 10А Круиз-контроль, ЭБУ, ЭБУ АКПП, спидометр |
| 11 | 10А АБС |
| 12 | 10А Лампа индикации подушек безопасности |
| 13 | 30А Обогрев заднего стекла |
| 14 | 20А Мотор выдвигающейся антенны |
| 15 | 15А Центральный замок, люк |
| 16 | 15А Лампы стоп-сигнала, электро стеклоподъемники |
| 17 | 10А Обогрев заднего стекла и обогрев боковых зеркал |
| 18 | 15А Прикуриватель и розетка 12В |
| 19 | 10А Не используется |
| 20 | 10А Кондиционер, лампы передних фар, электро стеклоподъемники |
| 21 | 15А Задний стеклоочиститель и омыватель |
| 22 | 20А Передний стеклоочиститель и омыватель |
| 23 | 20А Подогрев сидений |
| 24 | 10А Климат-контроль, блок временных задержек стеклоочистителей, затемнение зеркал, люк |
| 25 | 15А Свет салона, багажника, замка зажигания, диагностический разъем, аудио |
| Short connector | Перемычка. Подсветка бардачка, аудио, управление климат-контролем |
| P/WDW | 30А Электро стеклоподъемники |
| spare | Запасные предохранители |
В зависимости от комплектации возможно расположение отдельных элементов реле с обратной стороны блока.
