Расположение предохранителей и реле на audi a4 b6 / b7

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

3-х разъемный монтажный блок

Принципиальная схема

Описание

1	Реле обогрева малой мощности — J359 Реле тормоза двигателя — J569
2	Автономное реле нагревателя — J8 Реле солнечной изоляции — J354
3	Реле нагревателя высокой мощности — J360
A	Не используется
B	Не используется
C	Предохранитель для вспомогательного нагревателя 2 — S143 Предохранитель гидравлического насоса (тормоз двигателя) — S279 Предохранитель топливного насоса — S81 (RS6 с левым рулем)
D	Предохранитель вспомогательного отопителя — S109 Предохранитель топливного насоса — S81 (RS6 с правым рулем)

Видео:Предохранители Ауди А6 С5 и реле с описанием, схемами блоков и местами их расположенияСкачать

Блок предохранителей №1 Ауди A4 (B5)

Блок предохранителей №1 Ауди A4 B5

Блок предохранителей №1 на схеме располагается в салоне автомобиля с левой стороны панели приборов. Для доступа к предохранителям необходимо открыть защитную крышку с помощью пластмассовой отвертки, либо других вспомогательных приспособлений.

№	Защищаемая цепь	Ток в А
1	Обогрев форсунок стеклоомывателя	5А
2	Указатели поворотов	10А
3	Реле омывателей фар, Освещение: перчаточного ящика, моторного отделения, кондиционера, АКПП, Панели приборов	5А
4	Освещение номерного знака	5А
5	Панель приборов, Подогрев сидений дисплей АКПП, Переключатель зеркал, Лампа Airbag, указатель наружной температуры, навигационная система, стояночные огни	10А
6	Центральный замок, Плафоны для чтения	5А
7	Система ABS	10А
8	Телефон	5А
9	Обогрев зеркал и дверных замков	10А
10	Корректор фар, CD — чейнджер	5А
11	Круиз-контроль АКПП	5А
12	Встроенная диагностика	10А
13	Стоп-сигналы	10А
14	Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке	10А
15	Панель приборов АКПП , кондиционер, навигационная система	10А
16	Система ABS	5А
17	Обогрев дверных замков	10А
18	Правый дальний свет	10А
19	Левый дальний свет	10А
20	Правый ближний свет, электрокорректор фар	15А
21	Левый ближний свет, электрокорректор фар	15А
22	Правые габаритные огни	5А
23	Левые габаритные огни	5А
24	Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя	25А
25	Вентилятор отопителя, кондиционер	30А
26	Обогрев заднего стекла, Обогрев зеркал, Рециркуляция воздуха	30А
27	Задний стеклоочиститель	15А
28	Топливный насос	15А
29	Управление двигателем	15А
30	Электропривод люка в крыше	20А
31	Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем	15А
32	Управление двигателем	20А
33	Прикуриватель	15А
34	Управление двигателем(зажигание/впрыск)	15А
35	Электрооборудование прицепа	30А
36	Противотуманные фары	15А
37	Телефон, Радио	15А
38	Освещение багажника/центральный замок	15А
39	Аварийное освещение	15А
40	Звуковой сигнал	25А
41	Система ABS	25A
42	Дополнительный воздушный вентилятор	40А
43	S-контакт	5A
44	Подогрев сидений	30А

Идентификация контактов на плате предохранителей и блоков реле

1. A – Контакты для подсоединения штекера системы кондиционирования, цвет серый.
2. B – -||- переднего правого жгута проводов, цвет черный.
3. C – -||- комбинации приборов, цвет голубой.
4. D – -||- переднего левого жгута проводов, цвет зеленый.
5. E – -||-переднего левого жгута проводов, цвет желтый.
6. F – -||- комбинации приборов, цвет коричневый.
7. G – цвет красный.
8. H – -||- заднего жгута проводов, цвет черный.
9. I – -||-комбинации приборов, цвет красный.
10. J – -||-комбинации приборов, цвет желтый.
11. K – -||- реле 3, цвет черный.
12. L – Контакты для подсоединения единичного штеккера (клемма 30), цвет бесцветный.
13. M – -||-нестандартного оборудования, устанавливаемого по заказу, цвет бесцветный.
14. N – Не используется.
15. O – Не используется.
16. P – К предохранителю 20.

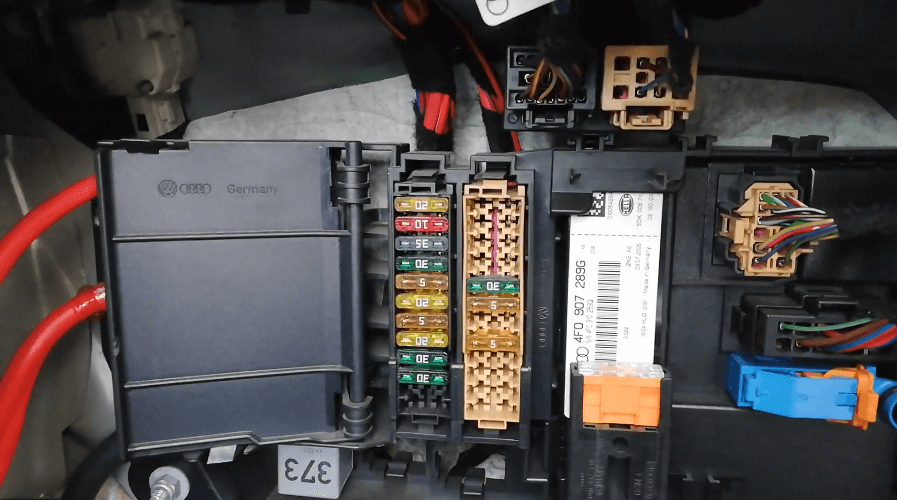

Блок предохранителей и реле в багажном отделении Audi A6 C6

Данный блок находится слева под обшивкой, там где находится домкрат. Подробнее в видео.

Общая схема

8 — Реле обогревателя заднего стекла, 9 с 2006: Реле топливного насоса дополнительного отопителя, 10 — Реле топливного насоса.

Расшифровка

№	Защищаемая цепь
Черный блок предохранителей
1	30A Digital/ Signal Processing (DSP)/ BOSE усилитель
2	5A MMI, антенный усилитель
3	30A Электромеханический стояночный тормоз, левый мотор
4	30A Электромеханический стояночный тормоз, правый мотор
5	20A Розетка в багажнике
6	5A Аккумулятор система распределения питания
7	20A Блок интеллектуального распределения питания (свет справа)
8	5A Блок интеллектуального распределения питания сзади
9	30A Блок интеллектуального распределения питания сзади (свет слева)
10	35A Стеклоподъемники (правая сторона автомобиля)
11	5A Модели с левосторонним расположением органов рулевого управления: помощь при парковке. 20A Модели с правосторонним расположением органов рулевого управления: передний прикуриватель
12	20A Задний прикуриватель
Коричневый блок предохранителей
1	5A Видеокамера парковки задним ходом
2	30A Дверь багажника с электроприводом
3	30A Дверь багажника с электроприводом
4	20A Дверь багажника с электроприводом
5	5A Антенный усилитель
6	5A ТВ-тюнер
7	5A Блок интеллектуального распределения питания (комфорт)
8	20A Автономный отопитель
9	5A Цифровой тюнер
10	15A Блок управления тягово сцепным устройством
11	15A Тягово сцепное устройство (левый фонарь)
12	15A Тягово сцепное устройство (правый фонарь)

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителей

Маркировка / обозначения	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Резервация
F (Ф-3) / 10	Резервация
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Автомобильный сигнал
F (Ф-6) / 30	Центральный замок
F (Ф-7) / 30	Резервация
F (Ф-8) / 20	Система электрического питания
F (Ф-9) / 10	Стеклоочистители лобового стекла
F (Ф-10) / 10	Омыватели передних фар
F (Ф-11) / 10	Омыватель заднего стекла
F (Ф-12) / 10	Топливная аппаратура (дополнительно)
F (Ф-13) / 30	Контролер трансмиссии автоматического типа
F (Ф-14) / 30	Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Система курсовой стабилизации
F (Ф-24) / 20	АБС (ABS)
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Подсветка вещевого ящика
F (Ф-28) / 15	Вентилятор отопителя (печка)
F (Ф-29) / 15	Система кондиционирования
F (Ф-30) / 20	Топливная система, бензонасос
F (Ф-31) / 15	Система безопасности
F (Ф-32) / 20	Резервация
F (Ф-33) / 20	Датчик силового агрегата
F (Ф-34) / 20	Боковые зеркала
F (Ф-35) / 20	Стоп сигналы

Схема расположения реле – коммутаторов

Обозначения	Какой за что отвечает / что обеспечивает
K 1	Подсветка
K 2	Освещение салона
K 3	Реле омывателя лобового стекла
K 4	Резервация
K 5	Резервация
K 6	Электронный блок управления силовым агрегатом
K 7	Резервация
K 8	Резервация
K 9	Резервация
K 10	Стоп сигналы
K 11	Головной свет
K 12	Дроссельная заслонка
K 13	Стеклоподъемники
K 14	Противотуманные фары задние
K 15	Зажигание
K 16	Топливная аппаратура
K 17	Электрическое оборудование
K 18	Резервация

Признаки неисправности предохранителей на Audi А6

• Между модулями простреливаем искра;
• В месте расположения монтажного блока слышен запах плавленой пластмассы;
• На приборной панели индикатор сигнализирует о неисправности оборудования в салоне, под капотом;
• При подаче тока штатное оборудование не активно.

Частые причины выхода из строя предохранителей

• Нарушение периодичности проведения технического осмотра Audi А6. Вследствие чего оборудование работает нестабильно;
• Покупка не оригинальных запчастей;
• Нарушение технологии установки деталей;
• Механическое повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение изоляционного слоя автомобильной проводки;
• Окисление контактов, образование конденсата, ослабленные контакты на клеммах.

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

• Расположение блока предохранителей в салоне автомобиля.
• С левой стороны сбоку панели.
• 1 — блок предохранителей
• 2 — пинцет для извлечения предохранителей
• 4 — кривошип для аварийного управления люком.

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1	Разгрузочное реле для контакта X
2	Реле звукового сигнала
3	Реле системы очистки рассеивателей фар
4	Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5	Реле прерывистого режима работы системы очистки и смывания
6	Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

1. Дополнительная плата реле Audi A4.
2. Расшифровка.

Плата реле блока электроники в моторном отсеке.

1	Реле системы обогрева кислород­ного датчикаРеле I свечей накаливания — ох­лаждающей жидкости
2	Реле II свечей накаливания — ох­лаждающей жидкости
3	Реле системы прямого впрыски­вания дизельного двигателя
4-5	—
6	Предохранитель электрооборудова­ния двигателя
7	Предохранитель I свечей накалива­ния — охлаждающей жидкости
8	Предохранитель II свечей накалива­ния — охлаждающей жидкости
9	Предохранитель свечей накалива­ния

Назначение

Теперь перейдем к назначению компонентов БП. Таблицы представлены ниже.

Что касается реле, то, по всей видимости, вам также будет полезна эта информация.

Порядковый номер	Что защищает
1	Обеспечивает безопасное функционирование ламп противотуманных огней и задних габаритов, а также мостика, если транспортное средство не оборудовано «противотуманками».
2	Эта деталь защищает от выхода из строя вентилятор охладительной системы (актуально для транспортных средств, не оборудованных системой климат-контроля).
3	Обеспечивает функциональность блока управления активации вентилируемого устройства после того, как мотор заглушается.
4	Это устройство позволяет безопасно функционировать системе омывания передних фар.
5	Разгрузочный компонент Х-контакта.
6	Для транспортных средств с ручным кондиционером данный компонент выполняет функцию защиты цепи вентилятора, а на авто с системой автоматического климат-контроля и некоторыми другими вариациями мотора шестой номер обозначает реле, отвечающее за функционирование второго вентилятора охладительной системы.
7	Отвечает за работоспособность рулевого гудка.
8	Этот номер позволяет обеспечить работоспособность системы сигнализации в автомобилях Ауди 80, оборудованных механической коробкой передач. Если ваше транспортное средство оборудовано автоматической КПП, то это место останется открытым.
9	Компонент прерывистого темпа омывания ветрового стекла.
10	Бензиновый насос Ауди 80.
11	Первый вентилятор охладительной системы.

13-ти разъемный монтажный блок

Блок включает в себя реле ауди а6 с5, устройства управления и контроля, предохранители, – по одному или группами устройств, работающих от одного отрезка сети. Состав устройств зависит от модели и назначения автомобиля.

• Звук (1)
• активизация генератора, контроль охранной сигнализации (для такси), световые эффекты и охранные системы для специальных машин (2)
• система генерации дополнительной энергии от солнечного света, системы охраны  для автомобилей, используемых для перевозки пассажиров и для спецзадач, сирена для авто полиции, сигналы дальним светом на специальных автомобилях (3)
• блокировка стартера, световые сигналы при движении задним ходом (4)
• магнитная муфта и отопитель (5)
• противотуманки, на автомобилях на дизеле – топливный насос (6).

Блоки управления следующих систем:

• рулевое колесо с несколькими функциями (7,
• контроль ламп (9, 10)
• складывание зеркал (11, 12)
• Servotronic (13)

Предохранители систем и функций:

• таксометр, Е-S201 (для авто, задействованных в полиции), реле гидравлического насоса (для модификации Allroad) (14)
• противоугонная сигнализация для таксомоторов, для полицейских авто – В-S202 (16)
• таксометр и противоугонная сигнализация для такси, С-S203для машин, задействованных в полиции, рация для авто спецназначения, противотуманные фары для модификаций, созданных для Канады (17)
• реле накопителя солнечной энергии, световых сигналов для полицейских авто, подключения генератора на машинах спецназначения, противоугонные системы для такси (18).

На всех Ауди А6 одинаково расположено  реле стартера ауди а6 с5, — там, где находится гудок и противоугонная система. Это блок с 13 разъемами.

Центральное распределительное устройство

диаграмма

Интерпретация

1	Реле зуммера — J4
2	Контактное реле X — J59
3	Реле демультипликатора понижающей ступени гидравлического насоса — J555 (Allroad)
4	Реле топливного насоса — J17 (бензиновые двигатели) Реле свечей накаливания — J52 (дизельные двигатели)
5	Реле стеклоочистителя и омывателя — J31
6	Реле стеклоочистителя и омывателя — J31
A	Предохранитель регулировки рулевой колонки — S275
B	Предохранитель задней шторки — S100
C	Предохранитель для панели управления II — S181 (такси) Предохранитель C — S204 (полицейские автомобили) Предохранитель для крышки заднего выхода — S195 (специальные автомобили) Предохранитель для многофункционального модуля управления рулевым колесом — S326

Видео:Audi A6 не работает бензонасосСкачать

Номенклатурные номера предохранителей и реле Ауди A4 (B5)

Название элемента	Номенклатурный номер
Нож. предохранитель 10/2×2,8   5A(светло-коричневый)	VAG N10 261 501
Нож. предохранитель 10/2×2,8 10A(красный)	VAG N10 261 503
Нож. предохранитель 10/2×2,8  15A(голубой)	VAG N10 261 507
Нож. предохранитель 19/2×5 15A(голубой)	VAG N01 713 112
Нож. предохранитель 19/2×5 20A(желтый)	VAG N01 713 113
Нож. предохранитель 19/2×5 25A(прозрачный)	VAG N01 713 114
Нож. предохранитель 19/2×5 30A(светло-зеленый)	VAG N01 713 115
Реле задержки для автомобилей с ручным управлением кондиционера	VAG 8D0 919 578 A
Реле разгрузеи X-контакта	VAG 8D0 951 253
Реле звукового сигнала	VAG 141 951 253B
Реле омывателя фар	VAG 8L0 955 535
Блок управления стеклоомывателя/стеклоочистителя	VAG 191 955 531
Реле с замыкающим контактом топливного насоса	VAG 4D0 951 253
Реле сигнализации такси	VAG 443 953 233
Блок управления свечей накаливания	VAG 8A0 951 253
Блок управления системы контроля фар/стоп сигналов	VAG 8D0 919 471
Реле управления задним стеклоочистителем	VAG 141 951 253 B

Блок предохранителей и реле в багажнике

Данный блок расположен справой стороны багажного отделения, там же где расположен домкрат. Для доступа к нему необходимо убрать боковую обшивку багажника и открыть защитную пластиковую крышку.

Фото блока предохранителей и реле в багажнике с правой стороны Audi A6 C6

№ на схеме	Номинал предохранителя	Защищаемая цепь
Черный блок предохранителей
1	30 А	Усилитель BOSE/Digital Signal Processing (DSP)
2	5 А	MMI, усилитель антенны
3	30 А	Ручник (стояночный тормоз электромеханический): Левый мотор
4	30 А	Ручник (стояночный тормоз электромеханический): Правый мотор
5	20 А	Розетка в багажнике
6	5 А	(АКБ) Аккумулятор — система управления питанием / энергией
7	20 А	Интеллектуальный модуль распр-ия мощности сзади (свет справа)
8	5 А	Интеллектуальный модуль распр-ия мощности сзади
9	30 А	Интеллектуальный модуль распр-ия мощности сзади (свет слева)
10	35 А	Стеклоподъемники (Справой стороны)
11	20 А	В автомобилях с левым рулевым управлением: помощь при парковке (Акустическая система парковки)
	5 А	В автомобилях с правым рулевым управлением: передний прикуриватель
12	20 А	Прикуриватель задний
Коричневый блок предохранителей
1	5 А	Видеокамера заднего хода (праковка)
2	30 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
3	30 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
4	20 А	Крышка/ Дверь багажника с электрическим приводом (Avant)
5	5 А	Усилитель антенны
6	5 А	(TV-tuner) ТВ-тюнер
7	5 А	Навигация
8	20 А	Автономный отопитель (фен, webasto)
9	5 А	Цифровой тюнер (Digital tuner)
10	15 А	(Фаркоп) Блок управления тягово-сцепным устройством
11	15 А	(Фаркоп) Тягово-сцепное устройство (свет слева)
12	15 А	(Фаркоп) Тягово-сцепное устройство (свет справа)

Обозначение Реле в багажном отсеке

№ на схеме	Защищаемая цепь
8	Реле подогрева заднего стекла (обогреватель заднего ветрового стекла)
9	На авто с 2006 г.в.: Блок реле топливного насоса доп. отопителя
10	Реле Бензонасоса (топливный насос)

Видео по решению проблем с электромеханическим ручником Ауди А6 С6

В данном видео (на русском) рассмотрена проблема с мигающим значком Parking brake на панели приборов и самом переключателе тормоза, наглядно продемонстрировано месторасположение предохранителей электроручника.

Основной блок предохранителей

Плавкие предохранители размещены в блоке предохранителей, расположен­ном с левой стороны панели приборов.

После того, как вы снимите пластиковую крышку (подковырните ее отверткой) перед вам откроется блок с предами, для удобства замены которых лучше использовать специальную прищепку (идет в комплектации Ауди А6 на обратной стороне крышки, что вы снимите).

Далее привожу список всех схем предохранителей Ауди из основного блока.

1. Обогреваемые форсунки омывателя стёкол 5А
2. Указатель поворота 10А
3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач, панели приборов). 5А
4. Освещение номерного знака 5А
5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control), катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и их моторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера, автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке (Парктроник), отопителя, системы навигации). 10А
6. Центральный замок 5А
7. Анти-блокировочная система тормозов (ABS) 10А
8. Телефон (сеть D) 5А
9. Обогрев зеркал 10А
10. Автоматический корректор света фар 5А
11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А
12. Питание системы самодиагностики 10А
13. Сигналы торможения 10А
14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи, косметических зеркал, памяти электрически регулируемых сидений). 10А
15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений и электрически регулируемых зеркал, таймер для Webasto, система навигации 10А
16. Электронная система стабилизации (ESP) 5А
17. Система навигации 10А
18. Фары головного света, дальний, правая сторона 10А
19. Фары головного света, дальний, левая сторона 10А
20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А
21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А
22. Габаритные и стояночные огни, правая сторона 5А
23. Габаритные и стояночные огни, левая сторона 5А
24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А
25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А
26. Обогрев заднего стекла 30А
27. Обогрев рулевого колеса 15А
28. Топливный насос, дополнительный насос дизеля 15А
29. Система управления впрыском и зажиганием двигателя 20А
30. Электрический люк в крыше 20А
31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробка передач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднего вида, тактовый клапан системы улавливания паров бензина 15А
32. Система управления впрыском и зажиганием двигателя 20А
33. Прикуриватель 15А
34. Система управления впрыском и зажиганием двигателя 15А
35. Штепсельный разъём для прицепа 30А
36. Противотуманные фары, задний противотуманный фонарь 15А
37. Телефон (сеть D), радио 20А
38. Освещение багажного отделения, центральный замок 15А
39. Аварийная сигнализация 15А
40. Звуковой сигнал 25А
41. Антиблокировочная система/Система стабилизации 15А
42. Электронная система стабилизации (ESP) 25А
43. Контакты S (радио)
44. Обогрев сидений, автономный обогреватель 30А

Цвета предохранителей (Ампер):

• Светло-коричневый 5
• Красный — 10
• Синий — 15
• Жёлтый — 20
• Прозрачный (белый) — 25
• Зелёный — 30

Также рекомендую посмотреть видео на тему расположения предохранителей Ауди А6.

8-ми разъемный монтажный блок

Данный блок реле располагается за центральным распределительным устройством. Вот его схема.

Описание схемы

1	Реле электромагнитных клапанов – ABS с ESP – J106
2	Реле вентилятора радиатора (2-я скорость) – J101
3	Реле вентилятора радиатора – J26 Реле​ прокачки​ ОЖ​ после​ выкл.​ двигателя -J151
4	Реле включения вентилятора радиатора – J138
5	Не используется
6	Реле компрессора пневмоподвески – J403 (Allroad)
7	Реле гидравлического насоса – ABS с ESP – J105
8	Реле запорного клапана охлаждающей жидкости – J541
14	Термо-предохранитель регулировки сиденья водителя – S44 (Allroad)
15	Предохранитель 12В разъема – S184
16	Термо-предохранитель передних стеклоподъемников – S37
17	Термо-предохранитель задних стеклоподъемников – S43
18	Предохранитель блока ABS – S123
19	Предохранитель вентилятора радиатора – S42
20	Предохранитель блока управления вентилятора радиатора – S142
21	Термо-предохранитель регулировки сиденья водителя – S44 Предохранитель вентилятора радиатора – S42 (Allroad)
22	Предохранитель пневмоподвески – S110 (Allroad)
24	Термо-предохранитель регулировки сиденья пассажира – S80
