Подготовка к установке автосигнализации на Opel Antara — разбор салона
Разбираем частично салон для удобства подключения и установки сигнализации на Opel Antara.
Снимаем левую кик-панель с накладкой порога (1 клипса и защелки)…
… и подторпедник (3 самореза и защелки).
Общий вид без нижней панели
Снимаем нижнюю часть рулевого кожуха, предварительно открутив 3 самореза.
Снимаем накладку приборной панели с верхней частью рулевого кожуха. Для этого окручиваем 2 самореза в верхней части накладки.
Отворачиваем 3 самореза крепления щитка приборов и снимаем его.
Панель приборов снята
Для доступа к жгуту с проводом альтернативного управления аварийной сигнализацией демонтируем магнитолу.
Вместо оригинальных съемников можно использовать 4 тяги от электроприводов замков дверей
Установка сигнализации на Opel Antara
Работа под капотом
Установить под капотом сирену.
Вариант крепления сирены на штатную шпильку
Вариант крепления сирены на болт и саморез
Установить концевик капота.
Возможное место установки концевика капота
Возможное место установки концевика капота
Провода под капот можно протянуть через штатный уплотнитель с левой стороны моторного щита.
Вид из салона штатного уплотнителя
Подключение автосигнализации
Подключаем на OBD разъёме сигнализацию к проводу CAN-H. CAN-L не используем.
По can автосигнализация Starline A93 на Opel Antara:
- управляет аварийкой (только при снятии и постановке — при тревоге не управляет), центральным замком;
- видит двери, багажник, педаль тормоза, паркинг, заведённый двигатель, зажигание;
- не управляет открытием багажника (хоть и заявлено);
- не корректно работает в Slave режиме — ставится на охрану, но не снимается (только раза с двадцатого снимется).
CAN-H — зелёный на OBD
CAN-H — pin 1 на OBD
В левой кик-панели подключаем массу и +12В.
Возможное место подключения массы
Возможное место подключения +12В
+12 — красный/белый толстый в левой кик-панели
Так как автосигнализация при сработке не управляет световыми сигналами по can, то подключаемся к ним по аналогу. Можно подключиться к поворотам, можно и к габаритам.
Аварийка (-) — коричневый в жгуте над магнитолой
Габариты (-) — голубой
На разъеме замка зажигания подключаем аксессуары и зажигание.
АСС — жёлтый
Зажигание — розовый
Стартер на Opel Antara для автозапуска подключать не нужно. Алгоритм автозапуска следующий: подать питание на асс, подать питание на зажигание, убрать питание с асс (в этот момент включается стартер), вернуть обратно питание на асс.
По окончании автозапуска подать минус на концевик двери водителя для выключения света. Провод концевика можно найти в жгуте левого порога — коричневый провод.
Концевик двери водителя (-) — коричневый в левом пороге
В левом же пороге можно взять провод бензонасоса для блокировки двигателя (серый) и провода управления центральным замком по аналогу (2 коричневых/чёрных).
После автозапуска двери открываются. Программирование на перезапирание дверей по can не помогает. Подавал с допканала импульс на провод запирания в пороге водителя после остановки двигателя по окончании дистанционного запуска.
Для обхода штатного иммобилайзера использовал обходчик Starline BP-03.
5-6 витков черного провода из комплекта обходчика вокруг рамки штатного иммобилайзера
использование обычной петли обходчика вокруг рамки штатного иммобилайзера
Опель антара электросхема автомобиля
Техническая документация по ремонту автомобилей Opel Antara
( все годы выпуска) Бесплатно, без регистрации и СМС
Руководство по ремонту, эксплуатации и техническому обслуживанию Opel Antara
— полные технические характеристики Opel Antara — особенности эксплуатации Opel Antara — устранение неисправностей — цветные электросхемы
Руководство по эксплуатации Opel Antara
— полные технические характеристики Opel Antara — особенности эксплуатации — устранение неисправностей Opel Antara — цветные электросхемы
Руководство по ремонту в фотографиях Opel Antara
— полные технические характеристики Opel Antara — особенности эксплуатации — устранение неисправностей — более 2000 фотографий процесса ремонта Opel Antara
Каталог деталей и сборочных единиц Opel Antara
— таблица взаимозаменяемости деталей автомобилей Opel Antara — предназначен для работников СТО и владельцев автомобилей Opel Antara — каталог деталей
Подробная электросхема Opel Antara
— полное описание электрооборудования Opel Antara — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания) — подробная схема электрооборудования ( электро схема ) Opel Antara
Руководство по ремонту двигателя Opel Antara
— полные технические характеристики двигателя Opel Antara — особенности конструкции и ремонта двигателя — устранение неисправностей двигателя своими руками Opel Antara — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями
Руководство по ремонту коробок передач КПП Opel Antara
— полные технические характеристики КПП Opel Antara — особенности конструкции и ремонта КПП Opel Antara — устранение неисправностей КПП — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями
Коды ошибок инжектора Opel Antara
— описание и схема инжектора — расшифровка кодов неисправностей двигателя Opel Antara — устранение неисправностей инжектора Opel Antara — цветные электросхемы
Руководство по тюнингу Opel Antara
— тюнинг своими руками Opel Antara — тюнинг двигателя — тюнинг кузова — тюнинг подвески
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Источник

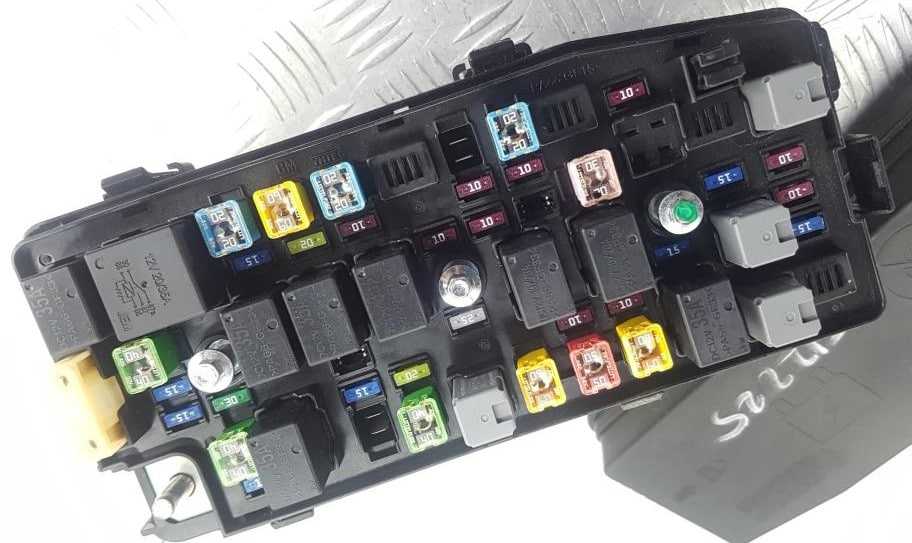

Engine compartment
Fuse box is located next to the barrel of washer fluid and is closed with a plastic cover.
C100
Diagram
Designation
| F1 | Engine management |
| F2 | Engine management |
| F3 | Electronic control unit |
| F4 | Main fan |
| F5 | Fuel |
| F6 | Four-wheel drive* |
| F7 | Auxiliary relay |
| F8 | Stop |
| F9 | Air Conditioner / Ignition 1 |
| F10 | Luke* |
| F11 | Anti-theft system |
| F12 | System for cleaning fogged up windows |
| F13 | Left low beam headlamp |
| F14 | RH low beam headlamp |
| F15 | Engine 3 |
| F16 | Left-hand parking lights |
| F17 | headlight washer |
| F18 | TCM |
| F19 | Right-hand parking lights |
| F20 | Spare |
| F21 | Spare |
| F22 | Spare |
| F23 | Spare |
| F24 | Air conditioner component |
| F25 | Sound signal |
| F26 | Front fog lamps |
| F27 | Main |
| F28 | Starter |
| F29 | SECTION |
| F30 | SECTION |
| F31 | Wiper |
| F32 | Launch |
| F33 | Electric seat |
| F34 | Accumulator battery |
| F35 | High beam headlights |
| F36 | Rear cleaner |
| R1 | Auxiliary fan relay |
| R2 | Fuel system relay |
| R3 | Wiper speed relay |
| R4 | Relay for cleaning fogged windows |
| R5 | Upper / lower relay |
| R6 | Headlight washer relay |
| R7 | Main relay |
| R8 | Main fan relay |
| R9 | Fan control relay |
| R10 | Fan relay |
| R11 | Parking light relay |
| R12 | Starter relay |
| R13 | Air conditioner relay |
| R14 | Horn relay |
| R15 | Wiper relay |
| R16 | Fog lamp relay |
| R17 | High beam relay |

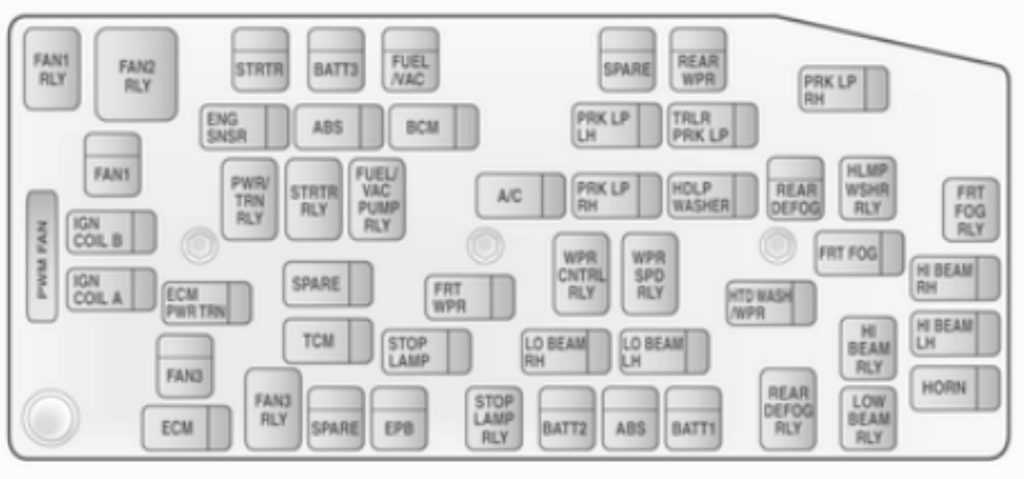

C140
The photo
Diagram
Assignment
| SECTION | Anti-lock braking system |
| A/C | Climate control system, air conditioning |
| BATT1 | Dashboard fuse box |
| BATT2 | Dashboard fuse box |
| BATT3 | Dashboard fuse box |
| BCM | Body electronics control unit |
| ECM | ECM |
| ECM PWR TRN | ECM, engine and transmission |
| ENG SNSR | Engine management sensors |
| EPB | Electric parking brake |
| FAN1 | Cooling airflow |
| FAN3 | Cooling airflow |
| FRT FOG | Front fog lights |
| FRT WPR | Front wiper |
| FUEL/VAC | Fuel pump, vacuum pump |
| HDLP WASHER | headlight washer |
| HI BEAM LH | High beam (left block) |
| HI BEAM RH | High beam (right block headlight) |
| HORN | Sound signal |
| HTD WASH/ MIR | Heated washer fluid, heated exterior mirrors |
| IGN COIL A | Ignition coil |
| IGN COIL B | Ignition coil |
| LO BEAM LH | Low beam (left block headlight) |
| LO BEAM RH | Low beam (right block headlight) |
| PRK LP LH | Parking light (left block headlight) |
| PRK LP RH | Parking light (right block headlight) |
| PWM FAN | PWM fan control signal |
| REAR DEFOG | Heated rear window |
| REAR WPR | Rear wiper |
| SPARE | – |
| STOP LAMP | Stop lights |
| STRTR | Starter |
| TCM | Transmission control unit |
| TRLR PRL LP | Trailer parking lights |
Additional box
Diesel models only. It is in the center of the panel.
Diagram
Appointment
| AF1 | 60A Glow plug controller |
| AF2 | 30A Fuel filter heater relay |
| AF3 | 40A Relay PTC-1 |
| AF4 | 40A Relay PTC-2 |
| AF5 | 40A Relay PTC-3 |
Опель антара электрическая схема
Большинство цепей питания электрооборудования немецкого кроссовера защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и под капотом.
Рассмотрены схемы Опель Антара А 1-го поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

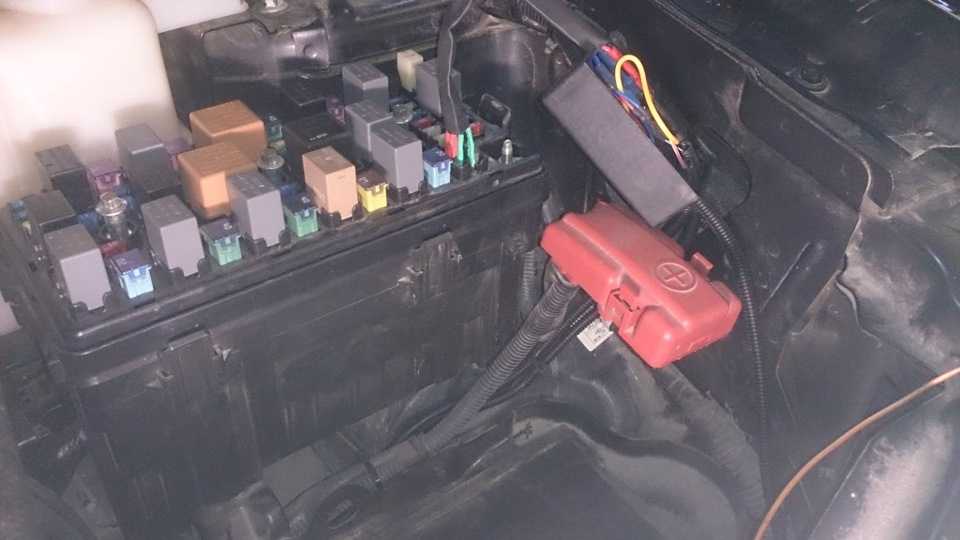

В моторном отсеке
Красная точка — основной монтажный блок, синяя точка — дополнительный блок (дизели)
Главный блок расположен около бачка омывайки и закрыт крышкой.

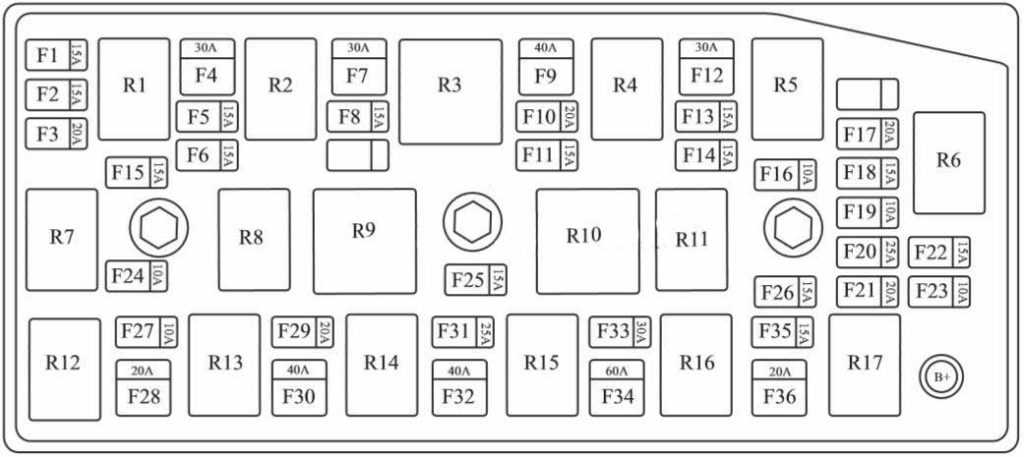

| Схема элементов подкапотного блока Opel Antara (вариант 1) | ||
|---|---|---|
| № | Описание предохранителей/реле | Ток, А |
| F1 | Управление двигателем | 15 |
| F2 | 15 | |
| F3 | 20 | |
| F4 | Двигатель 3 | 15/30 |
| F5 | Кондиционер/отопитель | 10 |
| F6 | Управление двигателем | 10 |
| F7 | Стартер | 2 |
| F8 | Электродвигатель вентилятора системы охлаждения | 30 |
| F9 | Топливный модуль / Бензонасос | 15 |
| F10 | Электронный блок управления 4WD | 15/20 |
| F11 | Электродвигатель вентилятора системы охлаждения | 15/30 |
| F12 | Выключатель стоп-сигналов (датчик положения педали тормоза) | 15 |
| F13 | 10/20 | |
| F14 | Система ABS/ESP | 20 |
| F15 | 40 | |
| F16 | Звуковые сигналы | 15 |
| F17 | Электродвигатель очистителя лобового стекла | 25 |
| F18 | Блок предохранителей в салоне | 40 |
| F19 | 40 | |
| F20 | Люк | 20 |
| F21 | Противоугонная система | 15 |
| F22 | Электропривод сиденья | 30 |
| F23 | Блок предохранителей/реле приборной панели | 60 |
| F24 | Обогреватель заднего стекла | 30 |
| F25 | Ближний свет левой фары | 15 |
| F26 | 15 | |
| F27 | 10 | |
| F28 | Противотуманные фары | 15 |
| F29 | Дальний свет фар | 15 |
| F30 | Электродвигатель очистителя заднего стекла | 20 |
| F31 | — | |
| F32 | Омыватели фар | 20 |
| F33 | Электронный блок управления трансмиссией (ТОМ) | 15 |
| F34 | 10 | |
| F35 | Запасной | 25 |
| F36 | 20 | |
| F37 | 15 | |
| F38 | 10 | |
| 1 | ||
| 2 | Реле бензонасоса | |
| 3 | ||
| 4 | Реле обогревателя заднего стекла | |
| 5 | Реле ближнего света фар | |
| 6 | Реле насоса омывателя фар | |
| 7 | Реле системы управления двигателем | |
| 8 | ||
| 9 | ||
| 10 | ||
| 11 | Реле габаритных огней | |
| 12 | Реле стартера | |
| 13 | Реле электромагнитной муфты компрессора кондиционера | |
| 14 | Реле гудка | |
| 15 | ||
| 16 | Реле ПТФ | |
| 17 | Реле дальнего света фар |
| Схема элементов подкапотного блока (вариант 2) | |
|---|---|
| Обозначение | Назначение |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет (левая блокфара) |
| HI BEAM RH | Дальний свет (правая блокфара) |
| HORN | Звуковой сигнал |
| HTD WASH/ MIR | Подогрев жидкости омывателя, обогрев наружных зеркал |
| IGN COIL A | Катушка зажигания |
| IGN COIL B | |
| LO BEAM LH | Ближний свет (левая блокфара) |
| LO BEAM RH | Ближний свет (правая блокфара) |
| PRK LP LH | Стояночный свет (левая блокфара) |
| PRK LP RH | Стояночный свет (правая блокфара) |
| PWM FAN | ШИМ-сигнал управления вентилятором |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | – |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Блок управления трансмиссией |
| TRLR PRL LP | Стояночные огни прицепа |
| ABS | Антиблокировочная тормозная система |
| A/C | Система климатконтроля, кондиционер |
| BATT1 | Коробка предохранителей приборной панели |
| BATT2 | |
| BATT3 | |
| BCM | Блок управления электронными системами кузова |
| ECM | Контроллер ЭСУД |
| ECM PWR TRN | Контроллер ЭСУД, двигатель и трансмиссия |
| ENG SNSR | Датчики системы управления двигателем |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий обдув |
| FAN3 | |
| FRT FOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| Схема дополнительного блока (только дизели) | ||
|---|---|---|
| № | Назначение | Ток, А |
| AF1 | Контроллер свечей предпускового подогрева | 60 |
| AF2 | Реле нагревателя топливного фильтра | 30 |
| AF3 | Реле PTC-1 | 40 |
| AF4 | 40 | |
| AF5 | 40 |
В салоне

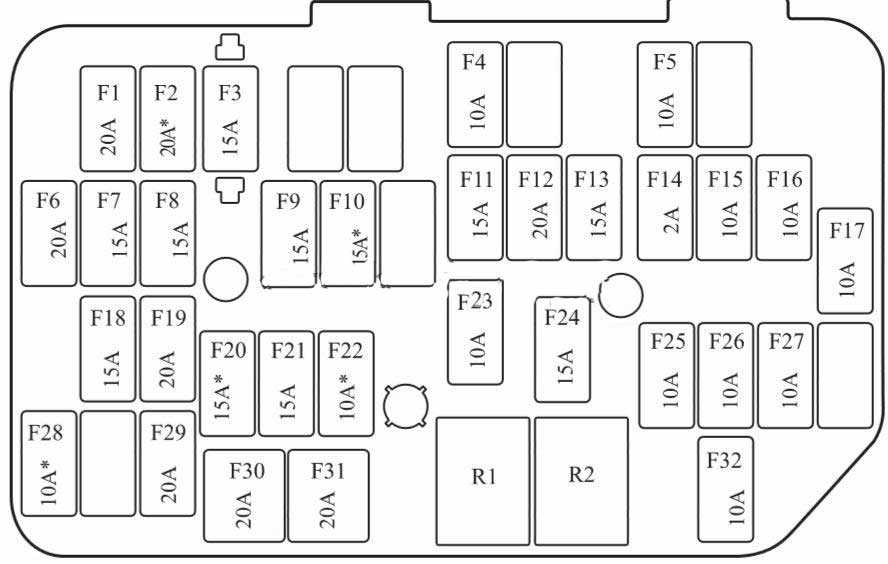

Монтажный блок расположен слева в нише для ног пассажира. Отмечен на фото красной точкой. Имеет несколько вариаций.
Opel Antara пятидверный кроссовер выпускается с 2006 года и поставляется по всему миру. Годы производства 2007, 2008, 2009, 2010, 2011. После этого Опель Антара прошел рестайлинг и обновленный собирался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах. В данной публикации мы покажем все места расположения электронных блоков управления, подробно опишем блоки предохранителей и реле опель антара со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Электрика
- Снятие аккумулятора Opel Antara
- Как поменять батарейку в брелке Opel Антара
- Заменить батарейку в ключе Opel Antara
- Как заменить батарейку в пульте Opel Антара
- Замена блока предохранителей Опель Антара
- Заменить втягивающее реле Opel Антара своими руками
- Как поменять габаритную лампу Opel Antara
- Как поменять задний фонарь Opel Antara
- Как снять заднюю фару Опель Antara своими руками
- Ремонт замка зажигания Опель Antara своими руками
- Установка катушки зажигания Опель Антара
- Как снять кнопку стеклоподъемника Opel Антара
- Как заменить лампу ближнего света Opel Antara
- Заменить лампу в бардачке Opel Antara
- Как поменять лампу в габаритах Опель Antara
- Замена ламп в дальний свет Опель Antara
- Установка ламп в задний ход Opel Antara
- Заменить лампу в поворотниках Опель Antara своими руками
- Поменять лампу в приборной панели Опель Antara
- Замена ламп в противотуманных фарах Опель Антара своими руками
- Как заменить лампу в ПТФ Opel Antara
- Как поменять лампу в фарах Опель Antara
- Как заменить лампу освещения салона Opel Antara своими руками
- Как заменить лампу стоп сигнала Опель Antara
- Заменить лампы задних фонарей Opel Антара
- Снятие левой фары Opel Антара
- Снять моторчик стеклоподъемника Opel Антара
- Как снять переднюю фару Opel Antara своими руками
- Как снять правую фару Опель Антара своими руками
- Как заменить предохранители Opel Antara
- Как заменить предохранитель прикуривателя Opel Antara
- Установка противотуманных ламп Opel Antara своими руками
- Заменить реле поворотов Опель Antara своими руками
- Ремонт реле стартера Opel Антара
- Как заменить реле стеклоочистителя Opel Antara
- Поменять свечи зажигания Опель Antara
- Как поменять щетки генератора Опель Антара
- Электросхема акпп Opel Antara своими руками
- Схема акустической системы Opel Антара своими руками
- Электросхема бензонасоса Опель Антара
- Схема блока предохранителей Opel Antara
- Электросхема блока управления двигателем Опель Антара своими руками
- Схема вентилятора охлаждения Опель Antara
- Электросхема включения бензонасоса Opel Antara своими руками
- Электросхема включения вентилятора охлаждения Опель Антара своими руками
- Электросхема включения кондиционера Opel Антара
- Электросхема включения переднего моста Опель Antara
- Схема включения стартера Opel Антара
- Схема включения фар Опель Антара своими руками
- Схема генератора Opel Antara своими руками
- Схема датчика давления масла Опель Антара
- Электросхема датчика кислорода Opel Antara своими руками
- Электросхема датчика охлаждающей жидкости Опель Антара
- Электросхема датчика скорости Opel Антара своими руками
- Электросхема датчика температуры Opel Антара своими руками
- Электросхема датчика уровня топлива Opel Antara
- Электросхема двигателя Opel Антара
- Электросхема дворников Opel Антара своими руками
- Электросхема зажигания Opel Antara своими руками
- Электросхема замка зажигания Opel Антара
- Электросхема звукового сигнала Опель Антара
- Электросхема инжектора Опель Antara
- Электросхема карбюратора Опель Antara
- Схема корректора фар Opel Antara
- Электросхема освещения салона Opel Antara
- Электросхема отопителя Opel Антара
- Электросхема охлаждения двигателя Опель Антара своими руками
- Схема панели приборов Opel Antara своими руками
- Электросхема передних фар Опель Antara своими руками
- Электросхема печки Опель Antara
- Схема приборной панели Opel Antara своими руками
- Схема проводки Opel Антара своими руками
- Электросхема противотуманных фар Опель Antara
- Электросхема реле бензонасоса Opel Antara своими руками
- Электросхема реле давления Опель Antara своими руками
- Схема реле поворотов Opel Antara
- Электросхема реле регулятора Opel Антара
- Схема реле стартера Опель Antara
- Электросхема системы впрыска Opel Antara
- Схема системы зажигания Opel Антара
- Электросхема системы кондиционирования Opel Antara
- Электросхема системы охлаждения Opel Антара
- Схема системы управления двигателем Опель Antara
- Схема стартера Opel Antara своими руками
- Электросхема стеклоочистителя Опель Антара
- Схема стеклоподъемников Опель Антара
- Электросхема стоп сигналов Opel Antara
- Электросхема топливного насоса Опель Антара
- Электросхема топливной системы Опель Антара своими руками
- Электросхема тормозной системы Опель Antara
- Электросхема центрального замка Opel Антара
- Электросхема щитка приборов Опель Антара своими руками
- Схема эбу Opel Antara своими руками
- Коды ошибок Опель Антара
Passenger compartment
Inside the car, it is located on the left side at the feet of the passenger, covered with a protective cover.
C100
Diagram
Designation
| F1 | AP01 / Additional socket |
| F2 | Heated front seats |
| F3 | Audio system |
| F4 | Air conditioner |
| F5 | Body electronic control unit |
| F6 | Door lock |
| F7 | Direction indicator right side |
| F8 | Direction indicator left side |
| F9 | Stop |
| F10 | Headlight Washers |
| F11 | Air conditioning |
| F12 | Body electronic control unit |
| F13 | Body electronic control unit |
| F14 | Ignition: S / W |
| F15 | Rear fog lamp |
| F16 | Airbag (AIR BAG) |
| F17 | Front washer |
| F18 | Front door lock |
| F19 | Additional socket |
| F20 | Transmission control unit |
| F21 | Engine |
| F22 | Low beam |
| F23 | Window lifter |
| F24 | Heated exterior mirrors |
| F25 | Dashboard |
| F26 | Ignition 1 |
| F27 | AIR BAG (AIR BAG) |
| F28 | Folding mirror * |
| F29 | Chevrolet captiva cigarette lighter fuse |
| F30 | Power window, passenger side |
| F31 | Power window driver’s side |
| F32 | Clock |
| R1 | Air Conditioner Relay Component / Non-removable Auxiliary Electrical Outlet |
| R2 | Ignition: ON / START |
C140
Diagram
Assignment
| 1 | 20A | Heated seat switches |
| 2 | 10A | Air quality sensor Heating, ventilation and air conditioning (HVAC) Blower, high-speed relay Additional heater relay 1 |
| 3 | 40A | Blower motor |
| 4 | 10A | Headlight levelling control unit Power steering control unit Left headlight levelling actuator Right headlight levelling actuator |
| 5 | 2A | Multifunction switch Instrument panel Electric rear-view mirror switch |
| 6 | 30A | Driver’s seat adjustment switch |
| 7 | 10A | Fuel pump control unit or not used |
| 8 | 5A | Interior mirror Security alarm |
| 9 | 10A | Rear fog light relay Passenger’s airbag deactivation light Instrument cluster Information display control unit Multifunction switch Instrument panel |
| 10 | 10A | Airbag diagnostic module |
| 11 | 10A | Body control unit Trailer connector |
| 12 | 10A | Park/neutral position switch |
| 13 | 10A | Sunroof control unit Mirror control unit |
| 14 | 20A | Reversing light relay, trailer Relay, trailer lights |
| 15 | ||
| 16 | 20A | Sunroof control unit |
| 17 | 15A | Differential control unit Canister vent solenoid |
| 18 | 20A | Body control unit Trailer connector |
| 19 | 15A | Radio |
| 20 | 20A | Fuel pump control unit |
| 21 | 20A | Accessory socket |
| 22 | 20A | Front cigarette lighter |
| 23 | 20A | Luggage compartment accessory socket |
| 24 | 15A | Engine control unit Mass airflow meter with air temperature sensor ESP Or Engine control unit Vacuum pump relay ESP |
| 25 | ||
| 26 | 15A | Rear fog light |
| 27 | 5A | Air-conditioning diode |
| 28 | 10A | Instrument cluster |
| 29 | 2A | Steering wheel controls |
| 30 | 15A | Fuel filler flap |
| 31 | 20A | Speaker Subwoofer |
| 32 | ||
| 33 | 15A | Body control unit |
| 34 | 20A | Windscreen washer pump |
| 35 | 15A | Body control unit |
| 36 | 10A | Body control unit |
| 37 | 30A | Trailer connector |
| 38 | ||
| 39 | 20A | Central locking relay |
| 40 | 15A | Body control unit |
| 41 | 15A | Body control unit |
| 42 | 15A | Body control unit |
| 43 | ||
| 44 | 30A | Audio amplifier |
| 45 | 15A | Left daylight running system |
| 46 | 10A | Heated driver’s seat control unit Heated passenger’s seat control unit |
| 47 | 15A | Immobiliser control unit |
| 48 | 10A | Airbag diagnostic module |
| 49 | 30A | Power windows |
| 50 | 20A | Driver’s power window |
| 51 | 10A | Ultrasonic sensor Parking assistance control unit Security alarm Clock Multifunction switch Instrument panel |
| 52 | 2A | Ignition switch |
| 53 | ||
| R1 | Accessory relay | |
| R2 | Auxiliary power relay | |
| R3 | Engine running relay | |
| R4 | Main relay | |
| The following relays are integrated. | ||
| R5 | Windscreen washer pump | |
| R6 | Daylight running system relay | |
| R7 | Rear fog light relay | |
| R8 | Reversing light relay, trailer | |
| R9 | Relay, trailer light | |
| R10 | Relay, trailer light | |
| R11 | Door unlock relay | |
| R12 | Fuel filler flap relay | |
| R13 | Liftgate relay | |
| R14 | Door lock relay | |
| R15 | Driver’s door lock relay | |
| R16 | Deadlock relay |
Did not find an answer to your question? Ask in comments.
Opel Antara предохранители и реле
Opel Antara пятидверный кроссовер выпускается с 2006 года и поставляется по всему миру. Годы производства 2007, 2008, 2009, 2010, 2011. После этого Опель Антара прошел рестайлинг и обновленный собирался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах. В данной публикации мы покажем все места расположения электронных блоков управления, подробно опишем блоки предохранителей и реле опель антара со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Все блоки управления
Общая схема расположения всех электронных блоков управления.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Описание
Блок предохранителей и реле в салоне
Он находится c левой стороны у ног пассажира, закрыт защитной крышкой.
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,1,0,0 —>
p, blockquote 9,0,0,0,0 —>
Схема
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Описание
p, blockquote 12,0,0,0,0 —>
| F1 | AP01 / Дополнительная розетка |
| F2 | Подогреватель передних сидений |
| F3 | Аудиосистема |
| F4 | Кондиционер воздуха |
| F5 | Блок управления электронными компонентами кузова |
| F6 | Дверной замок |
| F7 | Указатель поворота правая сторона |
| F8 | Указатель поворота левая сторона |
| F9 | Стоп |
| F10 | Омыватели Фар |
| F11 | Кондиционер |
| F12 | Блок управления электронными компонентами кузова |
| F13 | Блок управления электронными компонентами кузова |
| F14 | Зажигание: S/W |
| F15 | Задний противотуманный фонарь |
| F16 | Подушка безопасности (AIR BAG) |
| F17 | Передний омыватель |
| F18 | Замок передних дверей |
| F19 | Дополнительная розетка |
| F20 | Блок управления трансмиссией |
| F21 | Двигатель |
| F22 | Ближний свет |
| F23 | Стеклоподъёмник |
| F24 | Нагреватель наружных зеркал |
| F25 | Панель приборов |
| F26 | Зажигание 1 |
| F27 | ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG) |
| F28 | Складное зеркало* |
| F29 | Предохранитель прикуривателя |
| F30 | Электрический стеклоподъемник со стороны пассажира |
| F31 | Электрический стеклоподъемник со стороны водителя |
| F32 | Часы |
| R1 | Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка |
| R2 | Зажигание: ON/START |
Вариант 2
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Расшифровка
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,1,0,0,0 —>
Блоки предохранителей и реле под капотом
Основной блок находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Схема
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Назначение
Вариант 2
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,1,0 —>
Схема
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>
Перевод обозначения на русский
p, blockquote 28,0,0,0,0 —>
| ABS | Антиблокировочная тормозная система |
| A/C | Система климатконтроля, кондиционер |
| BATT1 | Коробка предохранителей приборной панели |
| BATT2 | Коробка предохранителей приборной панели |
| BATT3 | Коробка предохранителей приборной панели |
| BCM | Блок управления электронными системами кузова |
| ECM | Контроллер ЭСУД |
| ECM PWR TRN | Контроллер ЭСУД, двигатель и трансмиссия |
| ENG SNSR | Датчики системы управления двигателем |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий обдув |
| FAN3 | Охлаждающий обдув |
| FRT FOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет (левая блокфара) |
| HI BEAM RH | Дальний свет (правая блокфара) |
| HORN | Звуковой сигнал |
| HTD WASH/ MIR | Подогрев жидкости омывателя, обогрев наружных зеркал |
| IGN COIL A | Катушка зажигания |
| IGN COIL B | Катушка зажигания |
| LO BEAM LH | Ближний свет (левая блокфара) |
| LO BEAM RH | Ближний свет (правая блокфара) |
| PRK LP LH | Стояночный свет (левая блокфара) |
| PRK LP RH | Стояночный свет (правая блокфара) |
| PWM FAN | ШИМ-сигнал управления вентилятором |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | – |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Блок управления трансмиссией |
| TRLR PRL LP | Стояночные огни прицепа |
Дополнительный блок
Только для дизельных моделей. Он находится в центре подкапотного пространства.
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
Схема
p, blockquote 31,0,0,0,0 —>
p, blockquote 32,0,0,0,0 —>
Назначение
p, blockquote 33,0,0,0,0 —>
| AF1 | 60А Контроллер свечей предпускового подогрева |
| AF2 | 30А Реле нагревателя топливного фильтра |
| AF3 | 40А Реле PTC-1 |
| AF4 | 40А Реле PTC-2 |
| AF5 | 40А Реле PTC-3 |
Электросхемы
На электросхемах используются следующие нестандартные символы и обозначения:
Символ Значение Напряжение аккумуляторной батареи Замок зажигания в положении «OFF» (зажигание выключено) Замок зажигания в положении питания для дополнительного оборудования (Acc) Замок зажигания в положении режима работы двигателя (Run) Замок зажигания в положении запуска двигателя (Start) Высокое напряжение! Данный символ используется для обозначения компонентов/систем находящихся под напряжением выше 42 В, но ниже 300 В. Данный символ используется для предупреждения о необходимости соблюдения особого внимания при обслуживании данного компонента
Символы-стрелки «Вверх» Символы-стрелки «Вниз» Символы-стрелки «Влево» Символы-стрелки «Вправо» Символы-стрелки «Быстро вниз» Символ «Вкл/Выкл» Символ «Заперто» Символ «Отперто» Обозначение положения переключателя стеклоподъемника – 4 двери Обозначение положения переключателя стеклоподъемника – 2 двери 5V Значение напряжения 5V A/C Значение напряжения переменного тока Серийные данные Вход антенны Выход антенны Тормоз активирован Внимание! Данный автомобиль оборудован системой надувных подушек безопасности (SIR). Несоблюдение предписанных указаний может стать причиной следующего: — Срабатывания подушки безопасности
— Получения травм. — Необходимость проведения ненужного ремонта компонентов SIR. Для предотвращения таких последствий необходимо: — Учитывать расположение компонентов SIR при проведении обслуживания в области компонентов или проводки SIR. — При проведении обслуживания компонентов или проводки SIR необходимо деактивировать систему надувных подушек безопасности, как описано в главе 20 «Пассивная безопасность». Примечание Витой провод обеспечивает эффективное экранирование, защищающее чувствительные электронные компоненты от электрических помех. Для предотвращения снижения производительности подсоединенных компонентов вследствие влияния электрических помех при проведении ремонтных работ необходимо соблюдать следующие условия: — Провода должны быть скручены как минимум 10 витками на 31 см при измерении на любом участке провода. — Наружный диаметр витых проводов не должен превышать 6,0 мм.
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Оплата и скачивание в целях безопасности происходит из личного кабинета.
Автоматический переход через 10 секунд.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
