Где находится блок предохранителей на daewoo nexia, его снятие и замена

В салоне

Чтобы добраться до блока предохранителей в салоне, потребуется разместиться на пассажирском кресле. Далее необходимо наклониться в сторону водительского посадочного места, тем самым обеспечив обзор зоны, которая находится под приборной панелью. Затем нужно повернуть голову в сторону педалей. Тогда откроется требуемый элемент, к которому подключена штатная магнитола и другое оборудование.

Также можно добраться до данного блока предохранителей с улицы, если открыть водительскую дверь и, присев на корточки, взглянуть под панель приборов.

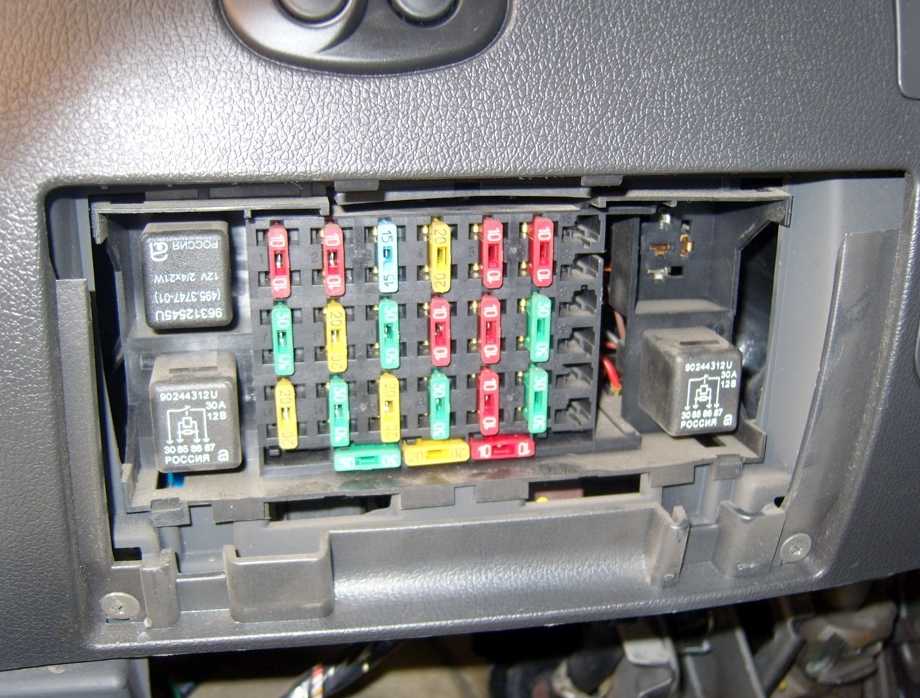

Описание салонного блока

Салонные предохранители помимо прикуривателя на Матизе защищают:

1. Панель приборов (маркируется как F1 или 10А). Данный элемент подключен к иммобилайзеру, часам, сигнализации, датчикам и контрольным лампам.
2. Подушку безопасности (F2 или 10А).
3. Электростеклоподъемники (F3 или 25А).
4. Указатели сигналов поворота (F4 или 10А). Также этот элемент подключен к соответствующей лампе на приборной панели.
5. Стоп-сигналы (F5 или 15А).
6. Штатную магнитолу (F6 или 10А).
7. Передние стеклоочистители (F8 или 15А).
8. Задний стеклоочиститель (F9 или 15А). К этому предохранителю подключены еще лампа заднего хода и омыватели.

Оставшиеся гнезда предназначены соответственно под элементы защиты электропривода боковых зеркал, аудиосистемы и салонного света, питания сигнализации, центрального замка, тягового реле стартера.

Реле блока в салоне

Также в блоке на Дэу Матизе находятся отдельные гнезда для подключения дополнительных предохранителей и реле. Последние обеспечивают работу:

• переднего стеклоочистителя;
• сигналов поворота;
• аварийной сигнализации;
• заднего противотуманного фонаря.

Проблемы с реле определяются «на слух». Если после включения указанных компонентов в блоке под приборной панелью на Дэу Матиз не возникают щелчки, то неисправность кроется именно в данных деталях.

Предохранители Daewoo Nexia

Седан Daewoo Nexia оснащен электрической системой с отрицательным контактом («массой») на корпус автомобиля. Нормативное напряжение бортовой сети составляет 12 вольт.

Для защиты электрооборудования машины от короткого замыкания или перегрузок основные цепи защищены плавкими предохранителями.

Нексия с мотором 8 клапанов и 16 клапанная модификация имеют идентичные электросхемы.

Порядок работы предохранителей заключается в размыкании электрического соединения в случае превышения определенной силы тока. При нештатной ситуации с электрикой токопроводящий плавкий элемент предохранителя разрушается (перегорает), защищая электроагрегаты от поломки, а сам автомобиль – от возможного возгорания.

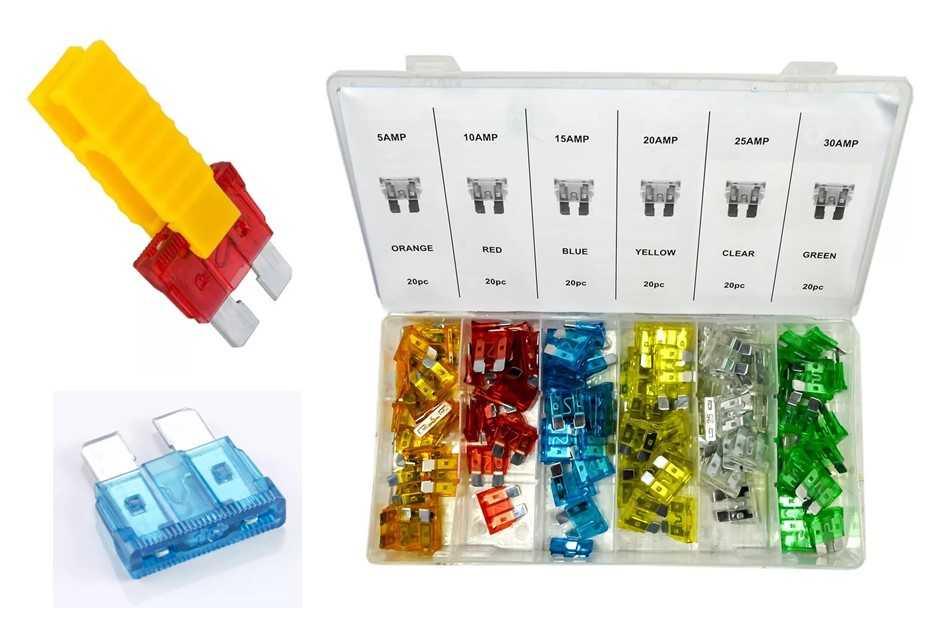

На Нексии применяются плоские предохранители ножевого (вилочного) типа, стандартного типоразмера «АТО» высотой 19 мм. На верхней поверхности каждого предохранителя нанесена величина номинальной силы тока в амперах. Для удобства обозначения предохранители различного номинала имеют определенный цвет корпуса, однако не все изготовители соблюдают это правило.

Система зажигания

Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность. В первую очередь, это касается высоконагруженных устройств:

• распределителя зажигания;
• катушки;
• высоковольтной цепи;
• электронного блока управления.

С 2008 года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания. Блок управления корректирует работу системы на основании таких данных:

• частоты вращения коленчатого вала;
• угла открытия дроссельной заслонки;
• данных с датчика кислорода каталитического нейтрализатора;
• температуры и давления поступаемого воздуха.

Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения. При любых нештатных показаниях система информирует водителя о необходимости обслуживания или ремонта.

Таким образом, любые неисправности электрооборудования Дэу Нексия могут быть локализованы, и в этом поможет схема, размещенная на страничке. Контролируйте бортовой вольтаж, и удачных вам дорог!

На нашем сайте можно скачать в хорошем качестве все схемы Дэу Нексия — начиная от элементов двигателя и кончая электрооборудованием. Фотографии цветные и большого разрешения — для этого сперва нажмите левой кнопкой мыши для увеличения схемы и потом сохраняйте её себе на компьютер. А сперва немного истории автомобиля. Смотрите вторую часть статьи — схемы систем Daewoo Nexia.

Дополнительные предохранители Дэу Нексия

Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.

Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.

Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.

Daewoo Nexia «Ксю черри ㋡» › Бортжурнал › Установка угла опережения зажигания без стробоскопа

После

замены прокладки трамблера, как писал раньше, стер случайно засечки и потерял УОЗ.

В понедельник

начитавшись всяких умных форумов и высказываний людей со стажем, было решено ставить самому без стробоскопа по статье из nexia-faq, сама статья.

В целом

все просто. Задомкратил машинку, покрутил на 4 передаче колесо до желаемого результата- совпадения метки на шкиве с меткой на кожухе ГРМ.

После

откручиваем два болта 5,5 на крышке трамблера, снимаем бегунок. У меня прорезь смотрела вниз, но раз пишут ни чего страшного, то продолжим. Как оказалось до этого на слух я выставил практически правильно, осталось только чуть сместить трамблер в сторону лобового на 1-2мм. Те более раннее.

После

того как все собрал решил прокатиться чутка. Не успел тронуться как сразу понял что на первой при отпускании сцепления можно не подгазовывать, машинка стала резвее и быстрее откликаться на газ. Пропала вибрация после остановки на перекрестке, раньше руль колбасило сейчас почти нет, только небольшая вибрация.

В целом

проделанной работой доволен. Более долгих поездок пока не совершал но думаю все должно быть гуд.

источник

стартер не крутит и не щелкает, причины

Отказ двигателя в запуске — самая неприятная ситуация. Особенно, когда нет времени и впереди куча дел. Для Дэу Нексии, к сожалению, отказ стартера стал хронической болезнью. Радует лишь то, что любую неисправность в нашем автомобиле можно устранить своими руками и достаточно быстро. Если знать, где искать причины.

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер, но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
2. Открываем капот и ищем стартер.

   Находим стартер.

   Очищаем клеммы от грязи.

3. Видим три клеммы — одна сверху и две большие снизу. Верхняя клемма отвечает за работу втягивающего реле, которое и запускает электродвигатель стартера.
4. Чтобы проверить втягивающее реле, замыкаем верхнюю и плюсовую (большую, дальнюю от корпуса стартера) клемму, красные стрелки на фото. Реле должно сработать, шестерня вступить в зацепление с маховиком, а силовой контакт запустить электродвигатель. То есть, если при включённом зажигании замкнуть эти две клеммы, стартер должен запустить двигатель. Если втягивающее реле не срабатывает, стартеру нужен ремонт.

   Проверяем втягивающее реле.

5. Если этого не произошло, замыкаем две нижние клеммы, зелёные стрелки на фото. Должен запуститься электродвигатель стартера без зацепления с венцом маховика. Если электродвигатель молчит, значит имеем дело с замыканием обмоток или другими неисправностями ротора или статора мотора.

   Проверяем электродвигатель стартера.

Если же оба теста пройдены и стартер в принципе работает, причину ищем по цепи до него.

Контактная группа — причина отказа стартера

Но, пожалуй, самая распространённая причина отказа стартера — выход из строя контактной группы.

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.

Новая контактная группа.

Реле стартера – на 30 А (ВАЗ-2108) или на 50 А (ВАЗ-2110).

Контактный клеммы.

Разбираемся в схеме подключения: можно разгрузить не только цепь зажигания (контакты 30 и 15), но и цепь стартера (контакты 30 и 50).

Подсоединяем провода к клеммной колодке.

Добираемся до замка зажигания, сняв кожухи рулевой колонки.

Собираем электрическую схему.

Проверяем АКБ

Ещё одна причина нерабочего стартера — разряженный аккумулятор или окисленные контакты на его клеммах.

Проверяем состояние аккумулятора, контактных клемм и проводов.

При возникновении ситуации, когда стартер не крутит, проверяем напряжение на клеммах АКБ и при необходимости заряжаем её. Кроме этого, полезно проверить плотность контакта на плюсовом выводе самого стартера. Клеммы АКБ зачищают и смазывают токопроводящей смазкой, контакт плюсового провода зачищают и плотно закручивают. Таким образом можно избежать проблем с запуском двигателя в дальнейшем. Всем мгновенных запусков и солнечных дорог!
